| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 27-03-2006 à 07:41 sta |
|
Bonjour,
J'ai vous ai parlé il y a quelques temps déja d'un oscilloscope Unitron Serviscope en panne pour vous demander des conseils, schémas, etc... J'ai essayé de relever le schéma j'en ai déja fait plus de la moitié, j'arrive à voir la partie déviation verticale, horizontale et une troisième dont je ne me souvient plus à quoi elle sert (je ne l'ai pas sous les yeux) mais rien qui permette de dire qu'est-ce qui ne vas pas. Pas beaucoup de fils en l'air et les 3 ou 4 qu'il y a ne viennent pas directement de la partie V ou H donc difficile pour moi qui n'y connais presque rien de dire ù ils devraient êtres. Alors je me demande si je ne vais pas finir par m'en servir pour pièces détachées et me résigner à ne pa utiliser d'oscillo (ce n'est pas indispensable mais c'est toujours intérressant pour des petits montages de multivibrateur ou autre) Qu'en pensez vous? Quelqu'un possède t il un schéma de cet oscillo à tout hasard?
J'ai trouvé chez emmaus pour un euro symbolique le volume 1 d'un cours d'electricité industrielle d'Eurelec (gros bouquin rouge). Si j'avais su qu'on pouvais aller jusqu'à faire de la vérification dimensionnelle sur une chaine de production (assez grossière quand même!), sans parler de la commande de moteurs avec asservissement de la vitesse de rotation, j'aurai plutot investit dans des tubes et des platines d'essais plutot que d'ans un oscillo!
Alors je le reduit en pièce?
Bonne semaine!
Jonathan
|
|
| Sujet : Dilem d'oscillo Nouveau | De ON5MJ Le 27-03-2006 à 08:59 sta |
|
Tôt ou tard vous trouverez son xchéma ou un schéma proche. S'il n'est pas trop esquinté, cela vaut la peine d'attendre. La troisième partie peut être la base de temps ou les circuits de synchronisation.
Jacques.
|
|
| Sujet : Dilem d'oscillo Nouveau | De on3tm Le 27-03-2006 à 09:28 sta |
|
| |
|
| Sujet : Dilem d'oscillo Nouveau | De on3tm Le 27-03-2006 à 09:37 sta |
|
| |
|
| Sujet : Dilem d'oscillo Nouveau | De on3tm Le 27-03-2006 à 09:44 sta |
|
suite y atil eu un album .
| |
|
| Sujet : Dilem d'oscillo Nouveau | De PIXEL Le 27-03-2006 à 10:19 sta |
|
beaux engins les "unitron" ça me rappelle mes études !
|
|
| Sujet : Dilem d'oscillo Nouveau | De Pierrot du 82 Le 27-03-2006 à 16:13 cms |
|  |

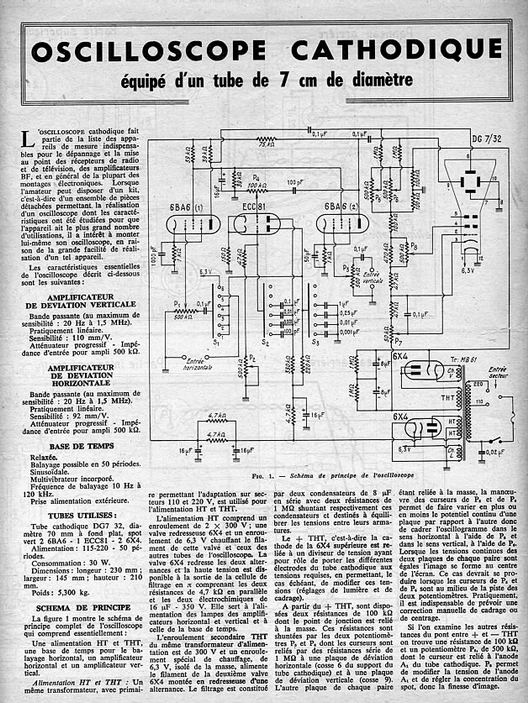

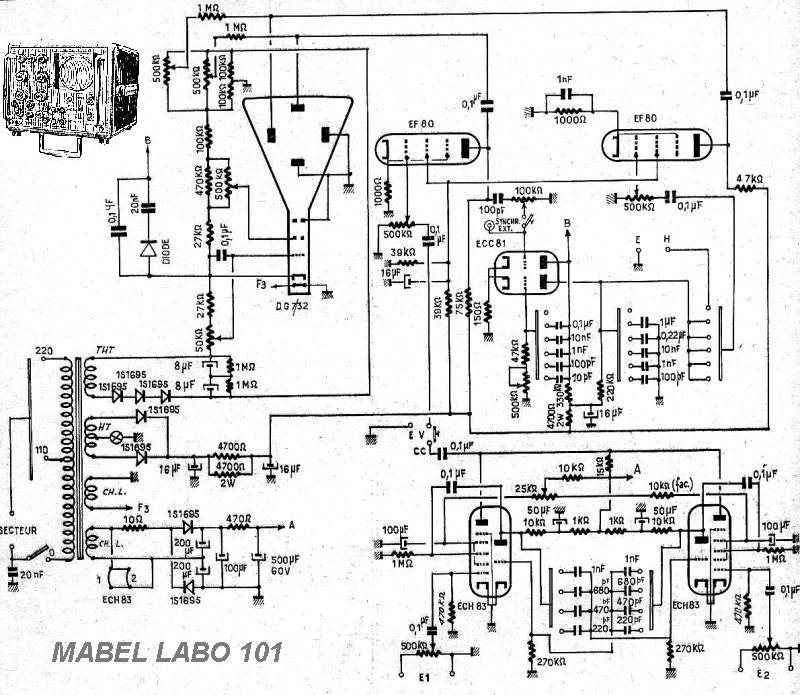

Pour Jonathan, deux schémas d'oscillo Mabel.
| |
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Pierrot du 82 Le 27-03-2006 à 16:28 cms |
| |

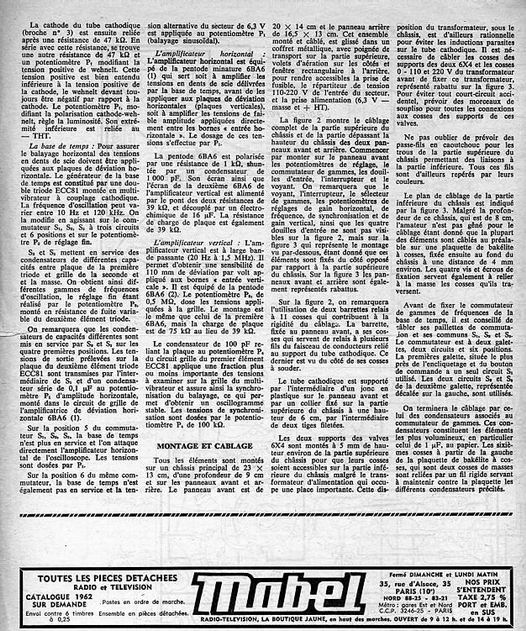

La suite, toujours oscillo Mabel première partie
| |
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Pierrot du 82 Le 27-03-2006 à 16:28 cms |
| |
La suite, toujours oscillo Mabel deuxième partie
| |
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Marcel Le 29-03-2006 à 09:59 sta |
|
Bonjour,

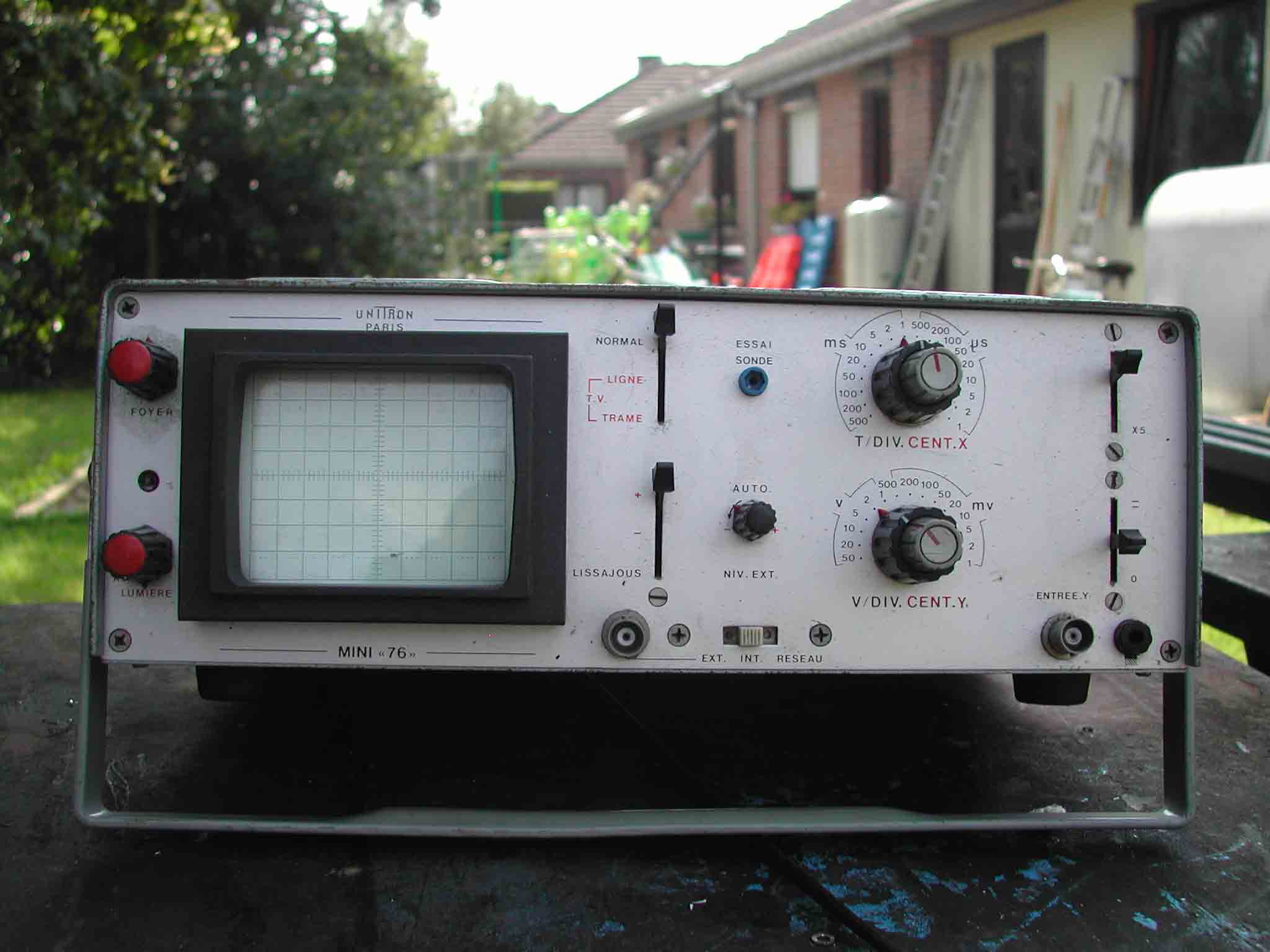

J'ai le schémas d'un Unitron Mini 76 T.
Si celà vous intéresse envoyez un mel!
Cordialement.
Marcel
|
|
| Sujet : Dilem d'oscillo Nouveau | De Michel Rentmeesters Le 29-03-2006 à 21:17 sta |
|
Jonathan,
Je ne peux qu'amplifier les propos de Jacques : gardez-le au chaud et vous tomberez bien un jour sur le schéma. Il suffit que vous le mettiez en pièces aujourd'hui pour voir apparaître le schéma demain. patientez un peu.
L'oscilloscope reste la voie royale pour l'accès au monde mystérieux et magique des électrons.
(je pense que Haas a utilisé une formule semblable)
Michel.
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 31-03-2006 à 23:43 sta |
|
Bonsoir!
Je vois que les reponses ne manquent pas! Je vais suivre vos conseils en éspérant qu'un jour je pourrai le refaire marcher. Il est complet, le tube d'origine a juste été remplacé par un DG7-32 plus courant qui été cassé. J'en ai d'ailleurs marchandé un neuf sur ebay. Une platine semble avoir été ajouté pour amplifier le signal (le tube est plus court donc une plus grande déviation serai necessaire)

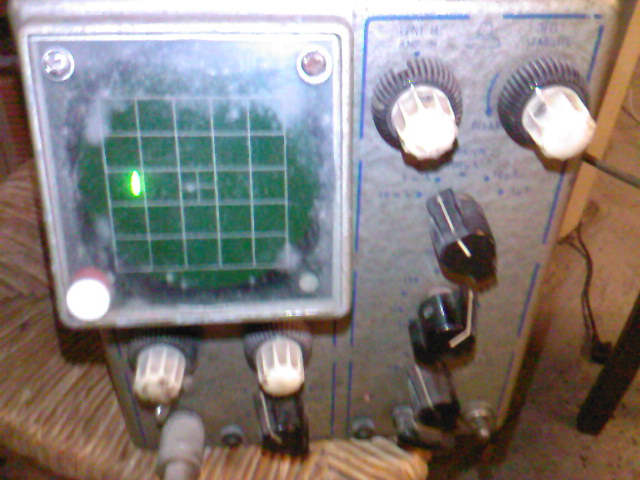

Le point se deplace bien de haut en bas selon la tension que j'y applique, avec une trés bonne précision en fonction du calibre, il remu d'ailleur pas mal lorsque la sensibilité est au maximum et que je touche l'entrée avec le doigt. En gros il manque plus que la base de temps. Les condos sont OK, les résistances aussi mais quelques fils sont en l'air (curseur du potard "ASTIG", et trois autres qui viennent des plaques des ecf80). Après quelques branchements à vu de nez, aucun balayage, comme si il y avait un soucis au niveau des tubes? (tout les filaments chauffent c'est déja bon!)
Allez, je continu de rever un peu, un jour il remarchera (tout peut arriver après tout!)
Bonne nuit et si vous avez un petit schéma d'unitron serviscope pensez à moi! Merci d'avance!
Jonathan
|
|
| Sujet : Dilem d'oscillo Nouveau | De michel Le 02-04-2006 à 13:44 sta |
|
laissez tomber un scope en etat ca se trouve pour 500 balles
en plus si votre scope a ete modifié ????
|
|
| Sujet : Dilem d'oscillo Nouveau | De ON5MJ Le 02-04-2006 à 14:55 sta |
|
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 02-04-2006 à 16:43 sta |
|
bonjour,
Il a été modifié, c'est vrai mais par quelqu'un de compétent je pense. (du moins c'est l'impression que ca me donne). L'ez80 a été remplacé par des diodes séches au même moment que le DG7-32. Les fils du support du DG7-32 ont été gainée avec de la gaine thermoretracable. 500balles? c'est un peu trop pour moi :p J'ai trouvé cet oscillo pour 30euros port compris sur ebay à un type qui disait ne pas s'y connaitre (une photo montrait un semblant de courbe). J'était (trop?) optimiste et pensais qu'il fonctionnait et que au pire j'arriverai à trouver le condo qui pose problème. Et puis j'aurais eu "mon 1er oscillo" en plus un vieux!

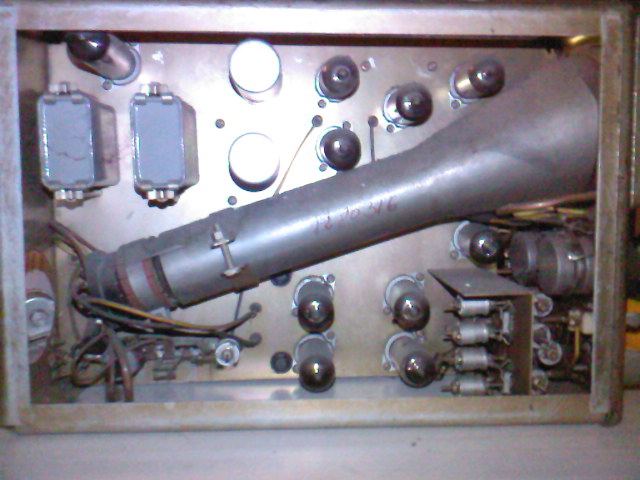

Au final il s'est avéré qu'il n'y avait aucun tube dedans 9xECF80, le DG7-32 a été cassé pendant le transport, et en plus je ne connais pas assez les oscillo pour pouvoir le réparer. Il m'as été remboursé par le vendeur, j'ai trouvé un DG7-32 neuf dans sa boite d'origine (NIB comme y disent sur ebay) Mais ca va faire un an qu'il traine et que j'essaye de temps en temps de m'y mettre un bon weekend pour trouver la panne en vain..
Malgré tout ce qu'il m'as fait voir, je crois que je commence a m'y attacher
bonne soirée
|
|
| Sujet : Dilem d'oscillo Nouveau | De Pierrot du 82 Le 02-04-2006 à 18:04 cms |
| |
Bonjour Jonathan, vous avez raison, un oscillo du genre que vous possédez n'est guère plus compliqué qu'un récepteur, et en plus il possède son appareil de mesure intégré !
Vous devriez relever le schéma tranquillement, voir si l'alim marche et si vous obtenez un spot (1er point)
Après vous pourrez vous attaquer indifféremment à la déflexion V ou H, à votre rythme (celui de votre emploi du temps ), au pire vous pouvez refaire l'étage en question à votre idée, en vous inspirant de bon schémas...
L'oscillo, c'est le roi des appareils de mesure, c'est l'oeil de l'électronicien...
J'en suis à mon quatrième (Textronix 465, 454A et 317 à tubes et un Telequipment D1016) et encore je me limite !
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 02-04-2006 à 20:57 sta |
|
Ben disons qu'il fonctionne déjà pas mal, l'ampli V fonctionne, autant avec une tension variable que continue sauf que lorsque je descend la sensibilité en dessous de 1V la polarité semble s'inverser et la courbe d'une tension positive s'inverse en négative. En branchant une grille de préampli BF, on voit le point remuer de haut en bas, il manque juste la base de temps, toute la partie H+synchro quoi. Parfois quand je ne trouve vraiment pas la panne je fait la base de temps avec un interupteur, en alternant ouvert et fermer le point se deplace n'importe comment et je vois un semblant de courbe qui n'a forcement pas la vrai forme, mais c'est gratifiant de voir que malgré tout, il se passe quelque chose dans la boite
J'ai trouvé un schéma de téléquipment S31, c'est le même que mon oscillo sauf que le tube est un DG7-36 au lieu d'un DG7-32(je crois qu'il y a juste les tension de deflexion qui change un poil et la taille du tube8ol) et biensur le miens est un Serviscope Unitron et pas un Serviscope Telequipment. Dans mon précédent post sur ce sujet Jacques m'avait suggéré d'aller voir du coté de telequipment, je n'ai pas vu le message, j'y suis tombé dessus cet aprem ![:o[]](s13.gif) si j'avais su! M'enfin cette semaine je regarde ca, le weekend prochain je branche le fer et j'espère que cette fois j'aurai le plaisir de voir une belle tension cranaux de 1v p-p (il parait qu'il y a un générateur crénaux intégré 1v p-p pour le calibrage!). En tout cas merci à "Jacques" (je ne sais pas lequel!) qui m'avait envoyé ce message que j'ai découvert qu'aujourd'hui
Bonne soirée et bonne semaine à tous
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 16-04-2006 à 18:41 sta |
|
Bonjour,
Après une aprés-midi passé sur l'engin en question, ca y est! Ca balaye! J'utilise le générateur de crénaux interne 1v p-p pour visualiser quelque-chose sur l'écran. J'ai quelques soucis: -Trace de retour, aucune amélioration avec les potards en facade, aucun avec le réglage interne de déclenchement.
-Les crénaux s'élargissent de gauche à droite de l'écran comme si la base de temps n'était pas la même d'un coté à l'autre du tube. J'ai pensé aux 2 ECF80 du balayage qui n'ont pas les mêmes caractéristiques?
-Je n'arrive pas a avoir un balayage avec une autre base de temps que 10ms, en dessous aucune base de temps, juste une patate. (les ligne de retour+ les lignes normales forment un cercle)
-Selon la position du potentiomètre "stabilité" le balayage est plus ou moins rapide, et se deplace de gauche à droite avec plus ou moins de périodes visibles. Je suis obliger de compenser le déplacement de gauche à droite avec le centrage H.
J'ai essayé d'utiliser les réglages interne pour remedier à ces problèmes (notament ceux en rapport avec la sensibilité de déclenchement, je n'ai pas osé toucher aux condos variables) en faisant attention de les remettre à leur place. J'ai recablé pas mal de choses dans la partie CRT (potards et cathode du tube) Que pensez vous des symptomes?
Cordiallement,
Jonathan
|
|
| Sujet : Dilem d'oscillo Nouveau | De Pierrot du 82 Le 16-04-2006 à 19:22 cms |
| |
Jonathan a dit :
"Les crénaux s'élargissent de gauche à droite de l'écran comme si la base de temps n'était pas la même d'un coté à l'autre du tube."
La dent de scie du balayage H n'est pas linéaire, voir la pentode qui charge à courant constant le condensateur du circuit RC oscillateur.
"La base de temps ne marche que sur 10 mS" voir le circuit RC de l'oscillateur (le même que précédemment.)
Il nous faudrait un schéma...
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De ON5MJ Le 16-04-2006 à 19:56 sta |
|
Juste pour remercier un excellent copain qui m'a dépanné un Tektronix 453: nuvistor de trigger naze, mauvais contacts dans les soquets de transistors, ventilateur quasi bloqué, connexion secteur bancale, alim foireuse et changé tous les chimiques. Bref la totale. Mais maintenant il fonctionne. Bilan 2x 50 MHz avec raffinement dans la base de temps pour 40 euros en brocante. Le copain se reconnaîtra mais je tais son nom sinon il va recevoir tous les oscillos de France, de Navarre et de Wallonie à dépanner.
Jacques.
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 16-04-2006 à 20:35 sta |
|

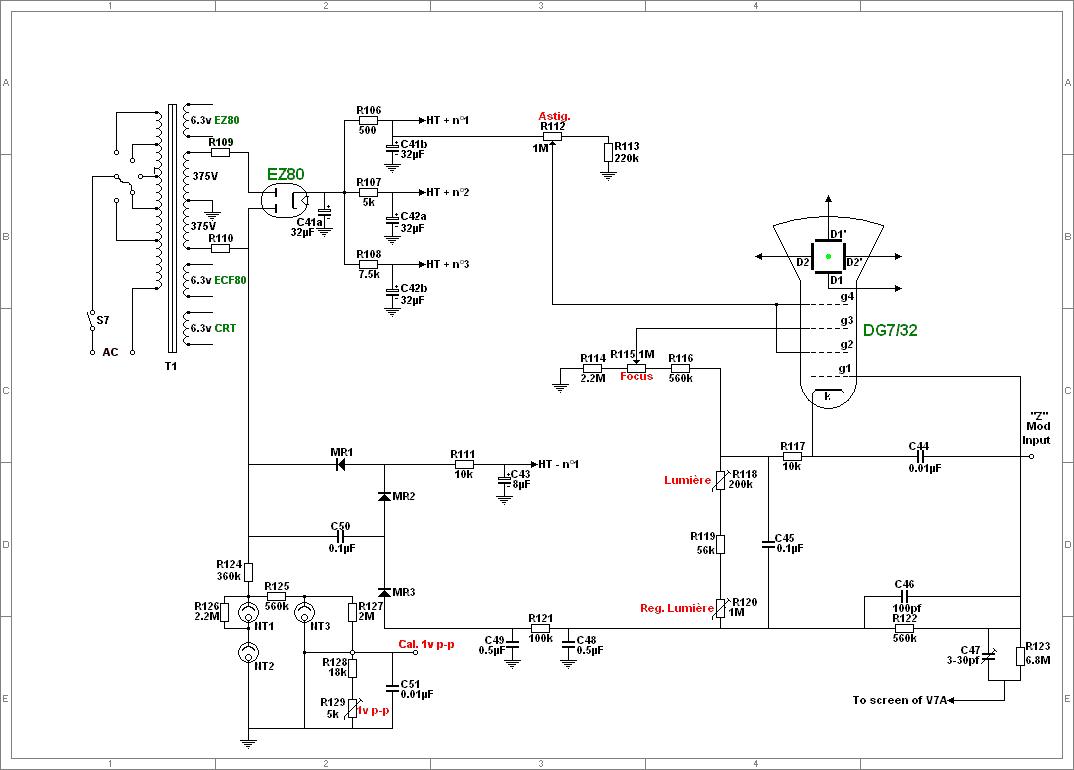

Voici le schéma de la partie CRT+alim avec en bas à gauche le générateur crénaux.
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 16-04-2006 à 20:40 sta |
|

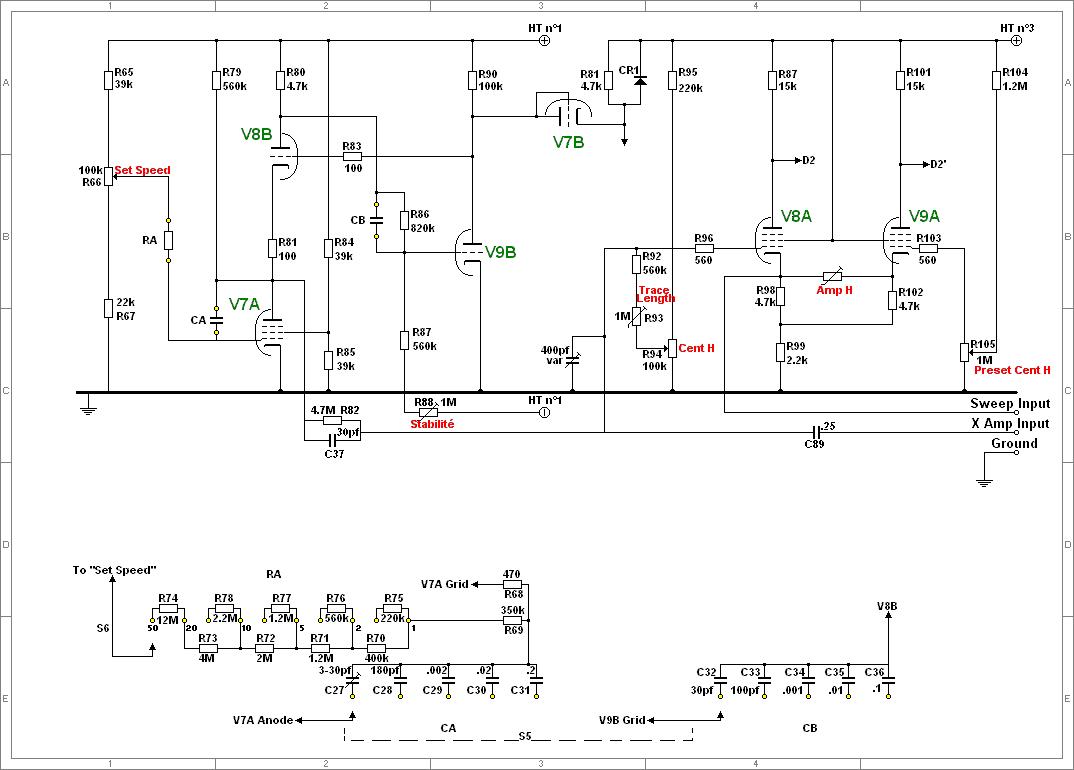

Et voici la partie ampli H. Je n'ai pas encore refait le schéma de la partie declenchement. En cherchant Serviscope S31 sur google, on trouve un site (www.thevalvepage.....) avec la doc complète + schémas en anglais de l'oscillo. Avec une sinusoide 50hz le problème est le même, les periode varie selon la position sur l'écran.
La tension crénaux est obtenue avec des lampes au néon (ingénieux, je ne conaissait pas!)
Bonne soirée et merci pour le coups de pouce!
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Jacques (webmestre) Le 16-04-2006 à 21:01 sta |
|
C'est vous qui l'avez relevé ce schéma ?
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 16-04-2006 à 21:10 sta |
|
Non, aucun merite, j'ai recopié les schémas de la doc d'origine (je suis alergique aux photocopie photocopié et rephotocopié à partir de copie photocopiées) Ca permet d'avoir un schéma clair sous la main avec les valeurs lisibles. Et puis comme je l'ai déja dit ca occupe mes soirée ou je ne suis pas chez moi pour bricoler...ca compense le manque!
Le schéma est exactement le même que celui de mo noscillo (à quelques résistances prés comme celles en serie avec chaques enroulements HT qui ne sont pas dans l'oscillo)
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jacques (webmestre) Le 16-04-2006 à 21:26 sta |
|
Alors Jacques (ON5MJ), l'adresse ne pourrait-elle pas être servie un peu à discrétion ?
Il suffit de se reporter au sujet de départ, qui commence à dater, pour quelquefois changer un peu la vision de quelqu'un qui patauge.. non ?
|
|
| Sujet : Dilem d'oscillo Nouveau | De Pierrot du 82 Le 16-04-2006 à 22:02 cms |
| |
Je ne suis pas sûr de comprendre le fonctionnement de l'oscillateur V8B V9B (multivibrateur, astable ?) et le rôle de V7A (géné de courant, osc à effet Miller ?), ni V7B monté en diode (clamp ou écrêteur?), mais il y a sûrement une tripotée de résistances à vérifier, notamment R87 et le pot R88 ainsi que les contacts du commutateur de la base de temps.
En tout cas vous avez obtenu une trace et une déviation en X et Y, c'est un sacré bon début !
A Jacques ON5MJ comment avez-vous fait pour tomber sur un 453 avec autant de pannes ?
Chez Tektro, une bonne panne d'alim suffit en général !
Bien que sur mon dernier arrivé, un 317 de 1963, j'en suis à la 4ème panne, mais il a dû passer les 10 dernières années à traîner dans un garage humide près de la mer (corrosion) :
- une lampe HS (gazeuse) dans l'ampli V
- un chimique de découplage sec dans l'alim 60KHz (THT)
- des résistances à 1% coupées dans le commutateur base de temps
- un support de la lampe TRIGGER CF corrodé, plus de chauffage filament (elle est bonne!)
Je crois que c'est tout et qu'il fonctionne à présent... 36 tubes, conso 275Watts, ventilo de B52, bande passante DC à 10 MHz, tube bleu P11 de 3 pouces et 15 bons kilos  un bijou !
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 16-04-2006 à 22:16 sta |
|
La doc explique:
V7A--> Oscillateur miller (miller sweep generator sur la notice)
V8B V9V--> Multivibrateur DC avec V7A (V7A is keyed by V8B wich together with V9B form a DC coupled multivibrator)
V7b-->In the rest position, V8b is conducting and V9B is cut off its plate being clamped to 250v by the diode V7b
Les details sont en page 9 de la notice. Vu que je ne metrise pas tout ces fonctionnements(multivibrateurs et autres) le plus simple serait de lire directement la notice en anglais. Je pense que j'ai quelques ECF80 qui deconnent, le base de temps ne declenchait pas toujours, avec une autre ECF80 dans l'ampli H, le declenchement est plus stable.
|
|
| Sujet : Dilem d'oscillo Nouveau | De ON5MJ Le 16-04-2006 à 22:23 sta |
|

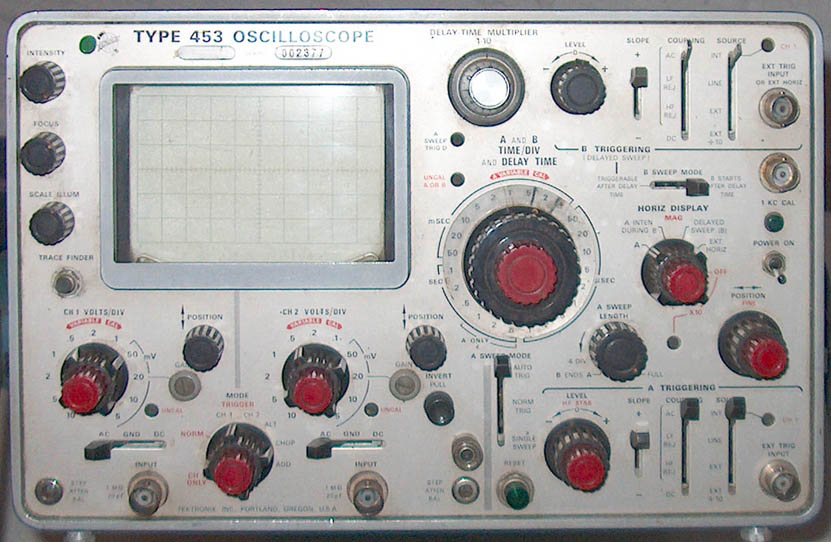

Le voici l'engin.
Le brocanteur qui me l'a vendu m'a dit l'avoir trouvé dans un garage. Le manuel technique était heutreusement fourni (mais cela fait au moins 200 pages dont certaines en A3).
Je crois volontiers qu'il a séjourné dans un atelier car il était crade comme s'il sortait de la soute d'un pétrolier. Pour le nombre de pannes, le scope a sans doute fonctionné sur un canal durant quelques années et quand le trigger s'est baré on l'a sans mis en cale sèche car trouver des pièces de rechange après 15 ou 20 ans chez Tek.... Les années font aussi que les condos chimiques et l'alim, mêmes inutilisés, ont continué à se dégrader.
Selon le copain qui l'a dépanné, il est probable que ce scope a été utilisé sur un système de test pour voitures car à l'époque les constructeurs ne s'embarassaient pas de produire leur propre scope. Il m'a aussi trouvé un fournisseur local de ce nuvistor en NOS, pour moitié prix des USA. Pour le reste, le scope ne pourra plus fonctionner au 110V car le nouveau ventillo fait du 220 - au moins cela soulage le transfo d'alim -, mais je m'en tape.
Le cul bordé de nouilles, je vous dis.
Jacques.
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 16-04-2006 à 22:23 sta |
|
Le tube d'origine est un DG7/36, celui qui était présent lorsque j'ai reçu cet oscillo était un DG7/32. Est-ce que le problème de retour de trace peut venir de la?
|
|
| Sujet : Dilem d'oscillo Nouveau | De ON5MJ Le 16-04-2006 à 22:28 sta |
|
Je suis pas spécialiste des tubes d'oscillo mais les 2 derniers chiffres ne sont-ils pas en rapport avec le type de phosphore utilisé pour l'écran (couleur, persistance )
Jacques.
|
|
| Sujet : Dilem d'oscillo Nouveau | De guy denel Le 17-04-2006 à 08:52 sta |
|
Voici un oscillo performant
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 17-04-2006 à 10:26 sta |
|
J'ai à peu prés le même mais en couleurs! ![[:Hi:]](s12.gif)
|
|
| Sujet : Dilem d'oscillo Nouveau | De JC Négret Le 17-04-2006 à 10:36 cms |
| |
Bonjour; Pour les lettres: D --> dév. électrostatique, M --> dév. magnétique.
R --> long persistance, G --> vert, H --> vert-bleu, N --> bleu-vert, B --> bleu.
Le premier chiffre donne le diamètre en cm (de façon approximative) les autres...je ne sais pas.
Ci-joint un tableau avec le DG7/32 et le DG7/36:
Les caractéristiques sont assez différentes pour les tensions d'alim de Vg2 et de Vg3.
Le DG7/36 est interchangeable avec le 3WP1 américain, pas plus facile à trouver...
JC
| |
| |
|
| Sujet : Dilem d'oscillo Nouveau | De JC Négret Le 17-04-2006 à 10:50 cms |
| |
Au-fait, les plaques X et Y sont inversées entre le DG7/32 et le DG7/36. Lors du changement de tube, la modif n'a peut-être pas été effectuée sur le support...
JC
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De YM Le 17-04-2006 à 11:07 cms |
| |
Jonathan,
J'aurais l'usage d'un générateur d'escalier (tension de grille pour un traceur de courbes !). Donc, je regarde comment c'est fait et ... sauf votre respect, sur votre schéma la sortie est purement et simplement "à la masse" ! ?
Pouvez vous vérifier ?
Merci, Yves.
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 17-04-2006 à 11:29 sta |
|
Pour les plaques inversé, j'avais remarqué, la modif a été faite. Pour la générateur crénaux, oui la sortie est à la masse sur le schéma, sur l'oscillo la lisaison entre R128 et NT3 n'existe pas. C'est une erreur du schéma d'origine que j'ai recopié... bettement! J'ai vérifié le cummutateur avec les condos pour le changement de base de temps, tout est OK, j'ai même changé un canal de condo pour verifier, aucune base de temps ailleurs que sur 10ms. Je pense que le trigger a un soucis et empèche le déclenchement en dehors de cette base de temps car l'image vibre un peu dans les autres bases de temps comme si il été à deux doigts de déclencher. Je continue les investigations!
Merci a tous pour votre aide, si une idée vous viens pour le fait que la base de temps semble varier de gauche à droite du tube faites moi signe!
Bonne journée!
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 17-04-2006 à 12:01 sta |
|
Après un relevé de tension sur le DG7-32:
Vg3-> -20V
Vg2,g4,a-> 205V
Vg1-> -70V
Le vg3 n'as rien à voir avec les valeurs conseillées autant pour le DG-36 que le DG7-32. J'ai du mal à avoir un tracé net est lumineux (c'est soit un tracé lumineux mais trés large, soit un tracé net et trés fin). Connaissez-vous un site ou avez vous une doc sur les tubes cathodique qui explique les effets des tensions sur toutes ces grilles?
Merci d'avance (et désolé d'être exigeant!)
|
|
| Sujet : Dilem d'oscillo Nouveau | De YM Le 17-04-2006 à 12:07 cms |
| |
Merci pour la correction.
Une idée à la lecture des symptomes: Il se pourrait que la base de temps ne fonctionne pas du tout, mais qu'elle ne fournisse qu'un signal aux alentours de 100 Hz. Ce serait le signe soit d'un très gros problème de filtrage, soit d'une injection intempestive de 100 (ou 50Hz) qui la parallise complètement ?
Fuites cathode / filament dans un des tubes ... par exemple ?
Yves.
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 17-04-2006 à 18:01 sta |
|
Un problème de filtrage pourquoi pas, C43 était un condo en papier rouge (filtrage HT négative) et il avait une résistance nulle (court-circuit). En le remplacant par un neuf R111 fume. La seule chose qui est reliée a cette HT c'est le potard "stabilité". En insistant quand même un peu le temps de voir ce qu'il se passe à l'écran, aucune base de temps, en le débranchant l'unique base de temps (10ms) refocntionne...Donc votre supposition tient la route...mais je n'ai toujours pas de capacimètre donc pour tester les 32MF.... et puis les remplacer c'est impossible je n'ai que des 640MF sous 400V et pour la valve ce n'est pas bon parrait-il...peut être que pour les oscillos ca ne pose pas problème?
|
|
| Sujet : Dilem d'oscillo Nouveau | De YM Le 17-04-2006 à 19:16 cms |
| |
On dirait bien que ce condo est marqué à l'envers ! Le positif devrait être à la masse. Si il est absent, il se pourait bien que l'ampli vertical ne fasse qu'amplifier le 50Hz pulsé qui rentre par R88 + R87 !
Avec 600µF l'EZ80 ne va pas aimer ! Quelles valeurs de HT mesurez vous ?
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 17-04-2006 à 19:28 sta |
|
La HT est aux alentours de -133V et de 300V positif avec le condo...Je ne comprend pas en quoi ce condo peut faire chauffer la résistance de 10k vu qu'il n'est pas en court-circuit c'est vraiment bizarre
|
|
| Sujet : Dilem d'oscillo Nouveau | De YM Le 17-04-2006 à 21:42 cms |
| |
C'est plus qu'étrange ! Je suppose que les diodes (MR1, MR2 et MR3) on été vérifiées ?
Avec un transfo donnant deux fois 375V, j'aurais espéré presque 400V sur le + HT n°1.
| |
|
|
| Sujet : Dilem d'oscillo Nouveau | De Jonathan NOEL Le 17-04-2006 à 22:17 sta |
|
Les diodes sont bonnes, et en mettant le condo avec le coté positif à la masse ca fonctionne impec! (je m'était posé la question aussi sur le sens de ce condo mais je ne voulais pas qu'il me pete a la gueule) j'ai réussi à avoir quelque chose de correct avec les autres bases de temps, en fait si j'injecte du 20V 50Hz ca fonctionne trés bien jusqu'à 5ms/cm (avec 10ms/cm j'ai donc une période de deux cm c'est parfait) en dessous une sorte de tonneau d'aspect 3D tourne hautour de l'axe horizontale en y regardant bien, je vois une période mais avec toutes les lignes de retours qu'il y a autour ca ressemble plus à un tonneau qu'à un morceau de sinusoide. En injectant un signal sonore, je peut descendre jusqu'à 50µs/cm en dessous le signal n'est plus exploitable à cause des lignes de retours. Donc appriori de ce coté la ca tourne. Par contre le trigger semble ne pas fonctionner, si je met alternance positive ou négative le signal demarre toujours au même endroit. De chaques coté de l'écran la courbe semble s'écraser et avec le cent H j'étale un coé ou l'autre de cette courbe. Je crois que je touche du doigt le problème que tentait de résoudre la platine additionnelle que j'ai enlevé pour le moment: l'amplification plus importante que nécessite le DG7-32 vu qu'il est beaucoup plus petit que le dg7-36.
Déjà quand j'aurais trouvé d'ou viennent ces lignes de retour j'y verrais plus claire!
Bonne semaine à tous!
|
|
| Sujet : Dilem d'oscillo Nouveau | De F4EIM Le 16-07-2011 à 13:07 sta |
|
bonjour
pouver vous m'envoiyer moi le schema merci de f4eim j claude 17 ch maritime
73 qro
| |
|
| Sujet : Dilem d'oscillo Nouveau | De fdevlos Le 21-10-2011 à 19:17 sta |
|
Bonjour,
je réactive ce fil qui m'intéresse particulièrement.
Je viens d'acquérir pour quelques euros un Servicescope Unitron
semblable à celui de Jonathan.
Merci à lui pour le schéma qu'il a établi.
Si quelqu'un a une doc originale (schéma, service, pub ...) de cet appareil, je prends.
J'ai tenté un branchement de quelques secondes, l'alim et le CRT semblent fonctionnels.
En revanche, aucun balayage horizontal. Je vais changer les condos pour continuer
les investigations.
Merci d'avance.
| |
|
| Sujet : Dilem d'oscillo Nouveau | De F6CER Le 21-10-2011 à 21:44 sta |
|
Bonsoir
je vais essayer de demander au fils de F3PK ( fondateur d'Unitron ) qui est aussi mon voisin s'il ne lui reste pas quelques documents ; les boutons flèche de ce servicescope ressemblent bougrement à des boutons Collins d'ART13 !
|
|
| Sujet : Dilem d'oscillo Nouveau | De Adams Le 21-10-2011 à 22:07 sta |
|
Bonsoir
Il y a un schéma Unitron ,est-ce le bon ??
|
|
| Sujet : Dilem d'oscillo Nouveau | De Adams Le 21-10-2011 à 22:10 sta |
|
Sur cette page
http://retro-forum.com/viewtopic.php?f=2&t=9818&start=0
|
|
| Sujet : Dilem d'oscillo Nouveau | De fdevlos Le 21-10-2011 à 23:50 sta |
|
Super, merci Adams pour le lien, ça semble bien être celui-ci.

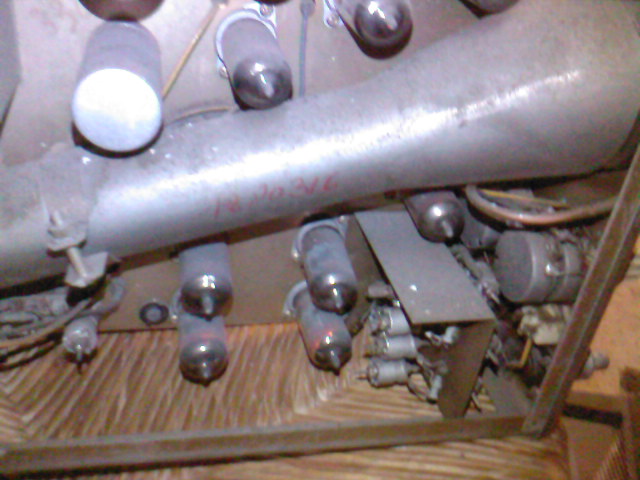

L'implantation des tubes de la page 2 correspond tout à fait -->
Je n'aurai pas à relever le schéma cette fois  .
Une photo plus nette des boutons.
Peut-être ceux d'un Collins Art13 mais je ne sais pas ce que c'est.
Merci d'avance à F6CER s'il peut obtenir quelques scans de docs originales.
Jamais vu un forum aussi efficace !
| |
|
| Sujet : Dilem d'oscillo Nouveau | De fdevlos Le 23-10-2011 à 01:39 sta |
|

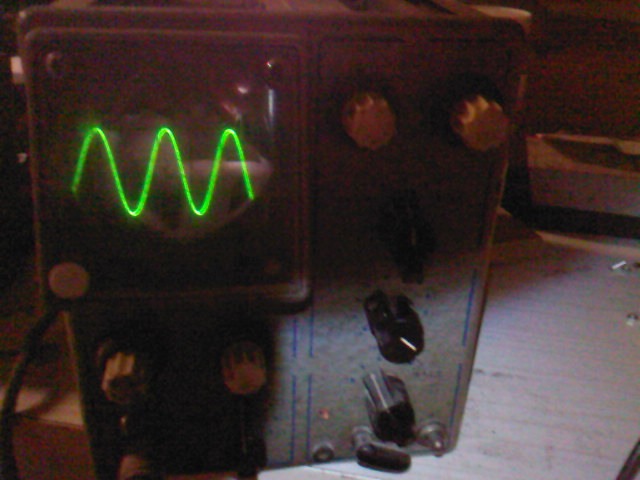

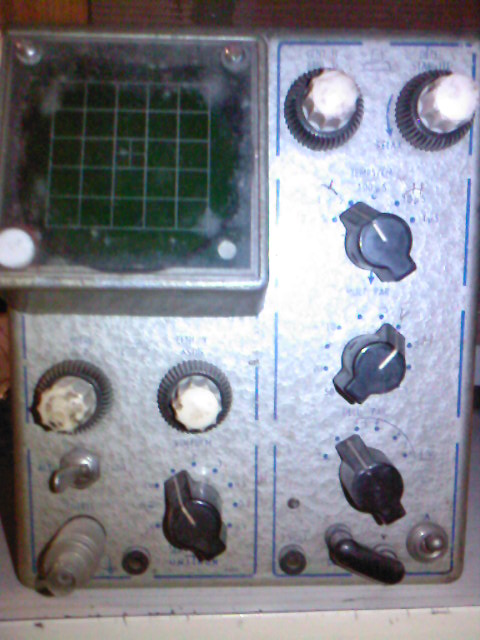

Finalement, il fonctionne très bien ce serviscope -->
Faute de spot, le vendeur pensait que l'alim était peut-être HS.
Il s'agissait en fait d'un mauvais contact sur la fiche secteur !
Encore un coup de bol.
Je reste preneur de toute doc sur cet appareil.
Merci d'avance.
| |
|
| Sujet : Dilem d'oscillo Nouveau | De Jacques21 Le 15-10-2016 à 16:25 sta |
|
Bonjour
Ayant récupéré un oscillo Unitron V.7CM apres avoir changé une ECL 80 ('qui était cassé ) ce dernier a démarré super bien,mais voila au bout de 10 a 15 minutes le traie horizontal disparait 'plus de balayage la TUT est toujours presente les tubes sont tous allumés la HT sur les chimiques est la !!que puis_je regarder pour que enfin il fonctionne corectement ??
Merci d'avance
Cordialement
Jacques
jacques.gobert2@numericable.fr
|
|
| Sujet : Dilem d'oscillo Nouveau | De CosiM13L Le 25-03-2017 à 07:21 sta |
|
|
|
| Sujet : Dilem d'oscillo Nouveau | De Michel87 Le 25-03-2017 à 09:48 sta |
|
Bonjour,
Depuis 2006, sur ce forum, on assure le suivi des sujets
|
|
| Sujet : Dilem d'oscillo Nouveau | De bobosse Le 25-03-2017 à 10:00 sta |
|
|
|
|
Journaux du site au 22/08/2022 à 10:26
