Sujet : hameg 412 Nouveau De leullier  Le 18-09-2015 à 13:38 sta  Bonjour, je termine le réglage d'un hameg 412 , mon dernier souci un point lumineux au début du signal ! retour du spot je suppose ! une idée est la bienvenu. 1 petite photo merci pour vos réponses

Sujet : hameg 412 Nouveau De Jean-Luc BEULAYGUE  Le 18-09-2015 à 14:22 sta Bonjour si vous avez le schéma voir l'effacement.

Sujet : hameg 412 Nouveau De Adams  Le 18-09-2015 à 17:31 sta Bonjour Est-ce que le point apparaît sur toutes les gammes de balayage ?

Sujet : hameg 412 Nouveau De leullier  Le 18-09-2015 à 17:35 sta oui !

Sujet : hameg 412 Nouveau De Adams  Le 18-09-2015 à 19:06 sta Il n'y a pas de circuit d'effacement , mais un circuit d'allumage ''Unblanking'' (PJ) Apparemment il allume aussi pendant le retour du spot . R588 modifie la forme de l'impulsion , après avoir repéré sa position vous pouvez essayer de le tourner dans un sens ou l'autre , sinon il faudra contrôler les composants de ce circuit .  Fichier .PNG

Sujet : hameg 412 Nouveau De Adams  Le 18-09-2015 à 19:08 sta Attention , la THT est sur ce circuit .

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 18-09-2015 à 19:14 sta Ca revient au même, avec un effacement au retour d'une valeur de 33 volts.

Sujet : hameg 412 Nouveau De Jean-Luc BEULAYGUE  Le 18-09-2015 à 20:01 sta re il y a forcément une impulsion venant de la BdT pour déclencher l'effacement(unblanking) déjà vérifier si cette impulsion arrive bien au circuit (base T531)

Sujet : hameg 412 Nouveau De leullier  Le 19-09-2015 à 09:56 sta bonjour, aucune action en tournant r 588 !

Sujet : hameg 412 Nouveau De F6FLC  Le 19-09-2015 à 12:03 sta Bonjour, plutôt base de 534 ? attention à la sonde de l'oscillo, il y a près de 2 KV dans cette zone Michel...

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 19-09-2015 à 12:35 sta Si l'étage est HS, on s'en serait douté. Si vous avez peu de connaissances dans le domaine et compte tenu des tensions présentes, changez d'office T531 à 533.

Sujet : hameg 412 Nouveau De leullier  Le 19-09-2015 à 17:48 sta merci pour votre aide, je n'ai pas ce genre de transistor sous la main ( je suis dans un petit village de 50 habitants ) et loin de la ville! je les change des que possible

Sujet : hameg 412 Nouveau De leullier  Le 19-09-2015 à 18:13 sta que pensez-vous des équivalent ? BF199 = 2N2222 BF44 0= 2N2904/2N2907

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 19-09-2015 à 18:19 sta Euh non, ce n'est pas bon du tout, notamment pour la fréquence de coupure. Il faudrait rester dans des BFxxx.

Sujet : hameg 412 Nouveau De leullier  Le 19-09-2015 à 18:32 sta merci, j'attendrai donc pour les trouver ( a tout hasard si quelqu'un a ça dans ses tiroirs !j'ai beaucoup de choses mes pas de bf.

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 19-09-2015 à 19:02 sta Il y ena ici: http://www.ebay.fr/itm/BF… et ici http://www.ebay.fr/itm/5-… Faire une recherche pour éventuellement grouper su le même vendeur.

Sujet : hameg 412 Nouveau De leullier  Le 19-09-2015 à 19:05 sta Merci

Sujet : hameg 412 Nouveau De Adams  Le 19-09-2015 à 19:23 sta Bonjour Il reste les 3 capa THT C544 545 546 , parfois avec l'âge les capa céramique fuient . Elle ne sont pas faciles à contrôler . Une fuite pourrait avoir détruit le CNY 17 .

Sujet : hameg 412 Nouveau De leullier  Le 20-09-2015 à 10:01 sta j'ai changé le CNY 17,des que possible je change les transistors et capa

Sujet : hameg 412 Nouveau De leullier  Le 20-09-2015 à 10:47 sta je viens d'enlever et vérifier le BF 199 ( mort) mise en route de l'oscillo et toujours la meme chose et r588 inactif (ce qui semble confirmer ma mort du transi !

Sujet : hameg 412 Nouveau De Thierry Magis  Le 20-09-2015 à 11:27 sta J'ai eu le même souci dans mon HM307, circuit similaire au vôtre. Une de ces capas céramique (68pF / 2kV) était claquée (et les composants connexes aussi). Après remplacement de ces deux capas, de l'optocoupleur et des transsitors tout est rentré dans l'ordre.

Sujet : hameg 412 Nouveau De Adams  Le 20-09-2015 à 11:48 sta Bonjour Une bonne nouvelle de Thierry Magis , si l'on peut dire ! A mon avis l'isolement à 2KV est un peu limite pour des circuits à 1900 V . En attendant faites attention à ne pas brûler l'écran , les points à pleine luminosité sont fixes .

Sujet : hameg 412 Nouveau De Thierry Magis  Le 20-09-2015 à 11:57 sta J'avais acheté les condensateurs sur Ebay à l'époque, par exemple ici : http://r.ebay.com/n28zmN Ce vendeur a le choix de 3kV et c'est certainement une bonne idée.

Sujet : hameg 412 Nouveau De Thierry Magis  Le 20-09-2015 à 11:59 sta Dans le lien donné, les 68pF / 3kV valent 1.36 (attention le prix est donné en £, lire le prix converti en )... plus le port.

Sujet : hameg 412 Nouveau De leullier  Le 20-09-2015 à 14:29 sta les condos de 65pf sembles bons ( 60 a 64pf au capacimètre)par contre les transistors bf440 et 199 HS. l'opto est neuf.

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 20-09-2015 à 14:33 sta Le bon dépannage consiste à en connaitre la raison.

Sujet : hameg 412 Nouveau De leullier  Le 20-09-2015 à 14:40 sta tout a fait , c'est pour ça que je contrôle tout !

Sujet : hameg 412 Nouveau De leullier  Le 21-09-2015 à 09:53 sta Bonjour, j'ai commandé mes transistors en chine ( 1 mois de délai ) !

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 21-09-2015 à 10:02 sta Pourquoi faire simple...

Sujet : hameg 412 Nouveau De leullier  Le 01-10-2015 à 17:36 sta bonjour, je viens de changer les transistors ( BF 440 et 199 ) la résistance ajustable r 588 n'a aucun effet !c i- joint une photo. toujours ce point lumineux a gauche ( canal 1 ou 2)

Sujet : hameg 412 Nouveau De leullier  Le 01-10-2015 à 18:10 sta voici la platine en question ,j'ai trouvé plusieurs schémas pour l'oscillo ( le mien est marqué 412 uniquement !) vos idées sont les bienvenues.

Sujet : hameg 412 Nouveau De Adams  Le 01-10-2015 à 18:20 sta Bonjour Thierry Magis dit que le défaut venait d'un des 68 pF . Les avez-vous remplacés ? Vous dites que ceux d'origine semblent bons au capacimètre , sous quelle tension ? Il faudrait mesurer le courant de fuite sous 2 KV .

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 01-10-2015 à 19:47 sta Si ceux-ci ne sont pas remplacés d'office, vous risquez de devoir acheter une distributeur de BFxxx, les tensions en présence étant non négligeables et destructrices pour de tels transistors.

Sujet : hameg 412 Nouveau De leullier  Le 02-10-2015 à 16:28 sta je commande les condos, merci.

Sujet : hameg 412 Nouveau De leullier  Le 03-10-2015 à 11:11 sta par acquit de conscience j'ai démonté les 2 transistors ( ils sont bons ) les capas sont donc ok, j'ai enlevé l'optocoupleur ( aucune différence , comme si il ne servait a rien ! ) peut être les diodes 1n4149 (bien sur je n'ai que des 48 , je n'ai pas vérifié leurs équivalences.

Sujet : hameg 412 Nouveau De omale 13  Le 03-10-2015 à 11:57 sta bonjour a tous salut Paul 48 ou 49 kif kif

Sujet : hameg 412 Nouveau De leullier  Le 03-10-2015 à 17:20 sta merci Jean-Luc bon dimanche a tous

Sujet : hameg 412 Nouveau De Bernard-GRZ  Le 03-10-2015 à 23:37 sta Bonsoir, Vérifier la résistance de 51 du circuit collecteur BF440. J'ai déjà remplacé cette résistance, d'aspect n'a rien, mais était coupée.

Sujet : hameg 412 Nouveau De leullier  Le 04-10-2015 à 11:12 sta résistance ok , par contre je viens de découvrir que le cny17 a était remplacé par un h11d2 (est t'il équivalent ? )

Sujet : hameg 412 Nouveau De Bernard-GRZ  Le 04-10-2015 à 22:54 sta Bonsoir, Possible que l'optocoupleur ne convient pas. Regarder la notice du HM 203-4 (allemand) en page 34 et 38 pour l'explication du réglage (en anglais). Bonne nuit.

Sujet : hameg 412 Nouveau De Adams  Le 05-10-2015 à 14:58 sta Bonjour Les 2 types d' optocoupleurs se ressemblent beaucoup . Il faudrait peut être vérifier la tension d'alimentation du circuit suspect , avec un multimètre bien isolé et en prenant les précautions d'usage . Aux bornes de Z 5802 ou de C 530 on doit avoir 33 V , l'ensemble étant à 2000 V par rapport à la masse . Voir PJ .  Fichier .PNG

Sujet : hameg 412 Nouveau De Adams  Le 05-10-2015 à 15:00 sta Lire Z 502

Sujet : hameg 412 Nouveau De leullier  Le 05-10-2015 à 15:53 sta Bonjour, merci pour l'aide , il est vrai maintenant que les points sont minimes ( mais pas normal) tout semble correct, je vais recevoir les condos ! je vais aussi me procurer un cny17 ! voir photo

Sujet : hameg 412 Nouveau De Adams  Le 05-10-2015 à 16:47 sta A la longue les points fixes peuvent brûler l'écran , il vaut mieux les faire disparaître . Je suppose que vous avez regardé si l'impulsion de commande arrive .( Jean-Luc BEULAYGUE le 18-09-2015 à 20:01 ).Il faut un avoir un deuxième oscillo . Comme le dit un participant sur un forum US : ''Les oscillos ne servent qu'à dépanner les autres oscillos. ''

Sujet : hameg 412 Nouveau De F6FLC  Le 06-10-2015 à 16:51 sta Bonjour, quelques infos, mais en teuton : http://www.amplifier.cd/T… Michel...

Sujet : hameg 412 Nouveau De Icare59  Le 06-10-2015 à 17:23 sta Ach so ! on voit que tu fréquences la Moselle !!!

Sujet : hameg 412 Nouveau De F6FLC  Le 06-10-2015 à 20:06 sta Ma mosellane actuelle ne parle pas l'outre-rhinois, elle est d'origine italienne Michel...

Sujet : hameg 412 Nouveau De leullier  Le 07-10-2015 à 14:45 sta bonjour, j'ai changé les condos, l'opto toujours la même chose !je voudrai vérifier le signal en sortie de l'opto , comme il y a de la HT je ne voudrai pas faire une bêtise !un conseil éclairé est le bienvenue.

Sujet : hameg 412 Nouveau De Adams  Le 07-10-2015 à 16:38 sta Bonjour La mesure n'est pas facile à faire . Il faudrait avoir un oscillo avec une sensibilité de 1 mV et une sonde THT . Ces sondes divisent par 1000 , à la sortie il y aurait 2 mV continu et un créneau de quelques mV . Aux faibles vitesses de balayage , sur la borne 1 de l'opto-coupleur on devrait voir la tension de commande avec un voltmètre ,en supposant que l'opto-coupleur soit bon ça éviterai de faire la mesure sur la THT .

Sujet : hameg 412 Nouveau De leullier  Le 07-10-2015 à 18:12 sta bonsoir, réglage de l'opto , aucun effets , si je retire ce dernier , aucune réactions. ce n'est pas très facile j'ai plusieurs schémas pour hm 412 , ils ne sont pas identique, et sur le mien 2 transistors n'existe pas ( t531 et 534 ).

Sujet : hameg 412 Nouveau De Adams  Le 08-10-2015 à 09:12 sta Bonjour ''2 transistors n'existe pas ( t531 et 534 ).'' Ces 2 transistors n'existent pas sur l'oscillo ? Avez-vous un schéma sur lequel ils ne sont pas représentés ? C544-5-6 ont été remplacés ils ne fuient pas ,vous pouvez voir avec un voltmètre si l'impulsion d'allumage ''unblanking '' arrive au point commun de ces capa . Cette impulsion vient de la base de temps , il faudrait voir ce qui se passe de ce coté .

Sujet : hameg 412 Nouveau De leullier  Le 08-10-2015 à 10:19 sta Bonjour Adams, un schéma sans les transistors ! mon oscillo porte la réf : 412.j'ai trouvé les schémas extension 3-4-5 ,je suppose qu'il y a eu le 412 puis -1et 2 !je n'ai rein trouvé  Fichier .PDF

Sujet : hameg 412 Nouveau De Adams  Le 08-10-2015 à 10:50 sta Sur le schéma du PDF , il n'y a pas de transistor 531 et 534 . C'est le schéma de votre 412 ?

Sujet : hameg 412 Nouveau De leullier  Le 08-10-2015 à 13:47 sta le mien ne possède pas ces transistors (il est un peu diffèrent ) quand a l'opto c'est un CNY 17 les schémas sont proches mais pas idntique.je ne sait pas trop ou regarder sur la BT

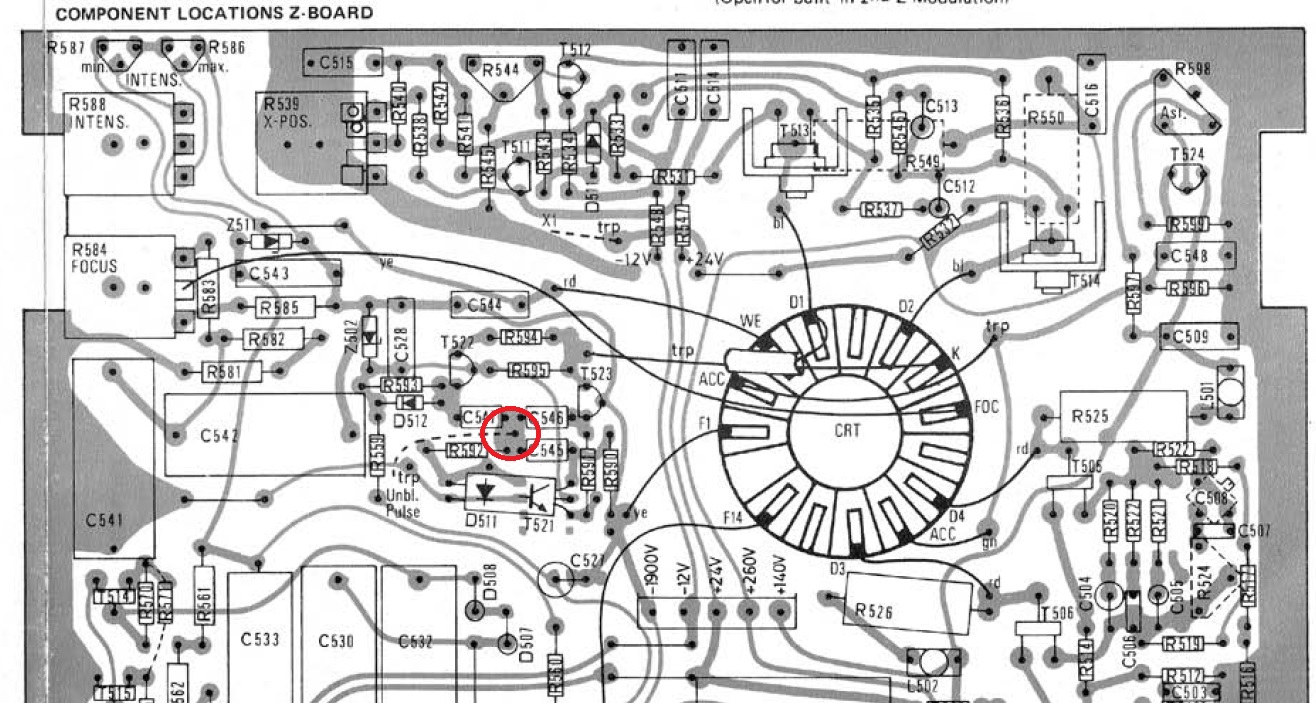

Sujet : hameg 412 Nouveau De Adams  Le 08-10-2015 à 16:46 sta Sur l'image jointe j'ai repéré le point sur lequel arrive l'impulsion d'allumage qui vient de la BDT . Il est dessiné un pointillé qui va peut être à un point test ? Si cette image correspond à votre appareil , fixer un fil à cet endroit , reliez y un voltmètre réglé sur 5 V continu , l'autre fil du voltmètre à la masse . Aux faibles vitesses de balayage (Le commutateur ''Timebase'' sur une des 3 premières positions à gauche ) le voltmètre doit varier de -0,2 à + 2,8 V ,si c'est un voltmètre à aiguille de 0 à + 2,8 V .

Sujet : hameg 412 Nouveau De leullier  Le 09-10-2015 à 10:11 sta bonjour, je met les photos de la platine concernée , aucune ne correspond vraiment ! photo sur l'opto , les condos neuf et sur le bas les 2 transistors neuf.

Sujet : hameg 412 Nouveau De XYZ du 56  Le 09-10-2015 à 12:01 sta Pourquoi dites vous que l'opto est un CNY17 alors que sur 2 photos on voit un CNY35.

Sujet : hameg 412 Nouveau De omale 13  Le 09-10-2015 à 14:14 sta re sur la photo un CNX35

Sujet : hameg 412 Nouveau De Adams  Le 09-10-2015 à 15:47 sta Sur le site Hameg , on a les docs des versions 412-3 4 et 5 , les dessins d'implantation ne correspondent à la photo . Il existe une version 412-2, éventuellement une version 412 ou 412-1 , je n'ai pas trouvé les doc . L'impulsion d'allumage devrait se trouver au point commun des 3 capa THT ensuite elle va par le potentiomètre et une diode à la broche 1 de l'opto-coupleur . Attention aux mesures sur l'opto coupleur ,l'autre coté est au potentiel THT .

Sujet : hameg 412 Nouveau De XYZ du 56  Le 09-10-2015 à 15:54 sta Oui, CNX35. Il va falloir que je change de lunettes. Mea Culpa.

Sujet : hameg 412 Nouveau De Adams  Le 09-10-2015 à 15:58 sta Hors tension , controler à l'ohmètre P et R , photo jointe .  Fichier .PNG

Sujet : hameg 412 Nouveau De leullier  Le 09-10-2015 à 16:32 sta j'ai utilisé 4 ou 5 optos différents , mais toujours le même résultat !

Sujet : hameg 412 Nouveau De leullier  Le 09-10-2015 à 16:36 sta résistance entre p et r = 675 ohms

Sujet : hameg 412 Nouveau De Jean-Luc BEULAYGUE  Le 09-10-2015 à 16:46 sta Bonjour toujours pas contrôlé si le signal de la BdT (blanking) était présent.....MdR

Sujet : hameg 412 Nouveau De leullier  Le 09-10-2015 à 17:06 sta je ne suis pas vraiment rassuré avec la HT[ , indiquer moi la marche a suivre et les points de mesures ! ( pas encore le 14 juillet )

Sujet : hameg 412 Nouveau De XYZ du 56  Le 09-10-2015 à 18:42 sta à Leullier, Sur le schéma, l'opto est marqué CNY 17/2. Le /2 est, certainement, important. Il indique que dans la famille CNY, il se trouve entre le 1 et le 3 (c'est y bête!) et que le coeff de transfert (?) doit être d'une certaine valeur. Pour avoir manipulé ces CNY 17 et implanté des /2 ici, des /3 là: en fonction d'ordres des bureaux d'études de la Sté qui m'employait, certains de mes collègues me disaient que les résultats étaient différents quand on ne respectait pas ce qui nous étaient, en principe, imposés. Seule la bonne implantation était valable. Etait-ce un gain différent? Comme pour certains de nos vieux tubes. Perso, cela m'indifférait: je n'avais pas à réfléchir (comme à l'Armée). D'autant que je savais que mes collègues du SAV allaient, en clientèle, les croiser. Pour moi: /1 - /2 - /3 ou /4: m'en foutait!

Sujet : hameg 412 Nouveau De Adams  Le 10-10-2015 à 09:07 sta Bonjour Si on se réfère aux schémas coté basse tension de l'opto coupleur , il devrait y avoir la masse en 2 et l'anode de la diode en 1 . Le créneau d'allumage venant de la BDT arrive sur 1 .

Sujet : hameg 412 Nouveau De leullier  Le 10-10-2015 à 10:05 sta j'ai mesuré les tensions pin 1 opto 0.1 µs=0.140v 1 0.165 2 0.210 5 0.364 10 0.600 20 1.1 50 2.573 0.1ms 2.55 0.2 3.36 0.5 4.12 sur le reste de la gamme 4.12 volts ! j'i un oscillo a disposition faut 'il regarder le signal a cet endroit ?

Sujet : hameg 412 Nouveau De Adams  Le 10-10-2015 à 15:18 sta Si je comprends , à partir de 0,5 mS et pour les temps plus longs du balayage , il y a 4,12V sur la broche 1 de l'opto . Avec l'oscillo vous devriez voir les créneaux de 4V aussi sur les autres positions de la BDT . Question : Quand vous baissez la luminosité , est ce que les points brillants disparaissent , l'oscillogramme étant encore bien visible ?

Sujet : hameg 412 Nouveau De leullier  Le 10-10-2015 à 15:39 sta points brillants toujours apparent a faible luminosité , sur l'entré opto je vois les signaux de la BT. j'ai vérifié autour de l'opto je n'ai rien vu ! je peut par contre avec les réglages a mettre hors tub ces 2 points si je dilate l'affichage

Sujet : hameg 412 Nouveau De Adams  Le 10-10-2015 à 16:29 sta Je ne suis pas un fin connaisseur des opto coupleurs , mais 4 V aux bornes d'une diode EL me paraissent beaucoup . Je viens de mesurer l'opto coupleur d 'une alim de PC la diode fait environ 1000 Ohms . Je suppose que sur les CNX.......... on doit avoir une valeur voisine entre 1 et 2 ,ces broches sont du coté potentiomètre ( Au cas ou le CI aurait été monté à l'envers .)

Sujet : hameg 412 Nouveau De leullier  Le 10-10-2015 à 17:48 sta sur un autre schéma de 412 l'ajustable passe de a 5 k , j'ai essayé toujours la même chose , j'ai repris les réglages pour arriver a ce résultat , ce qui me parait bien ( il es sur que cet opto ne sert a rien ( certainement une bêtise ) merci pour votre aide

Sujet : hameg 412 Nouveau De Adams  Le 10-10-2015 à 18:01 sta Je voudrais des nouvelles du contrôle de la diode .(Hors tension ) .

Sujet : hameg 412 Nouveau De leullier  Le 11-10-2015 à 09:33 sta bonjour , je viens de mesurer la diode de l'opto = 5 Mohms ( identique sur un composant neuf )

Sujet : hameg 412 Nouveau De Adams  Le 11-10-2015 à 10:22 sta Bonjour Etes vous sur que vous mesurez la diode ? En PJ le brochage le repère à gauche est à gauche .

Sujet : hameg 412 Nouveau De Jacques (webmestre)  Le 11-10-2015 à 10:24 sta Et il faut être en test diode, pas en ohmètre.

Sujet : hameg 412 Nouveau De Adams  Le 11-10-2015 à 10:50 sta Sur le multimètre dont je me suis servi (MX747) , la position 2000 sert de test diode . C'est une diode il faut faire la mesure dans les 2 sens . En PJ rappel du brochage avec le point de repère .

Sujet : hameg 412 Nouveau De leullier  Le 11-10-2015 à 11:57 sta en test diode lecture 1 voltt

Sujet : hameg 412 Nouveau De Marcel Bourguinet  Le 11-10-2015 à 13:38 sta Cela correspond sur les datasheet c'est 1.25V. t

Sujet : hameg 412 Nouveau De Adams  Le 11-10-2015 à 14:35 sta Message du 10-10-2015 à 10:05 ''sur le reste de la gamme 4.12 volts '' Photo du 01-10-2015 à 18:10 Le coupleur monté le point vers le haut ,les broches 1-2 -3 se trouvent coté potentiomètre , - Vérifiez si 2 est à la masse . -Regardez si vous avez toujours 4,12 V sur 1

Sujet : hameg 412 Nouveau De leullier  Le 11-10-2015 à 17:07 sta 2 a la masse et 4.12v qui arrive du timebase !

Sujet : hameg 412 Nouveau De Adams  Le 11-10-2015 à 19:23 sta Avec le pot ajustable en série je ne vois pas comment il peut y avoir 4,12 V aux bornes de la diode , la cathode étant à la masse . Le premier réflexe serait de penser qu'elle est coupée . Quelqu'un a peut être une idée ?

Sujet : hameg 412 Nouveau De Adams  Le 12-10-2015 à 19:18 sta Bonjour Il peut y avoir un mauvais contact dans le support ou une soudure sèche du support sur le circuit imprimé . A contrôler ( hors tension ) avec un ohmmètre , un fil sur les broches de l'opto-coupleur , l'autre sur la pistes du circuit qui y va .

Sujet : hameg 412 Nouveau De leullier  Le 13-10-2015 à 11:28 sta j'ai tout vérifié , il est vrai que le ci n'est pas de super qualité ( piste très fines et étamage au chalumeau ! )il y pourtant bien un problème , cela deviens de l'acharnement thérapeutique !, je ne veux pas non plus vous embêter pendant des jours avec ce problème. bonne journée Paul

Sujet : hameg 412 Nouveau De Adams  Le 13-10-2015 à 18:59 sta Méfiez-vous des circuits imprimés , j'ai trouvé des soudures sèches (qui ne conduisent pas ) sur des appareils de mesure professionnels , la dernière fois c'était sur subwoofer JBL . Quelques fois on les repère avec une loupe mais pas toujours .
