| Sujet : Stanislas... Nouveau | De Phil Le 10-10-2015 à 18:18 sta |
|
Je vais bientôt recevoir ce Stanislas. Je cherche donc déjà des infos le concernant. C'est la première fois que je vois deux sorties en face avant et sur le coté sur Stanislas. Tous ceux que j'ai vu ont leurs connexions en face arrière.
A moins d'une pièce unique, j'espère qu'il s'agit bien de la marque et que je ne me suis pas fait avoir...
| |
|
| Sujet : Stanislas... Nouveau | De Tèsésèfe.56 Le 10-10-2015 à 18:39 sta |
|
Salut Phil.
Dommage que l'on ne puisse pas voir la plaque qui est a l'avant plus en détails ...
Quant aux sorties, les constructeur prenaient quelques libertés sur un modèle, comme cela si ils avaient de bon retour il pouvaient validé, a condition que cela ne coute pas plus chère, or une sortie supplémentaire = du fil en plus, soudure et fiche.
C'est un peu comme les boutons, généralement il sont sur la face avant, mais on en trouve fréquemment sur les cotés, sur le dessus, voire derrière pour des réglage peu fréquent.
A suivre quand il arrivera.
Cordialement.
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 11-10-2015 à 18:05 sta |
|
Salut à tous,
Je suis aussi preneur de toutes formes de documentation concernant cette marque.
| |
|
| Sujet : Stanislas... Nouveau | De Phil Le 17-10-2015 à 11:19 sta |
|
Bonjour à tous,
La bête est arrivée cette semaine et c'est un monstre. Vraiment très lourd, il a son alim incorporée avec trois gros tranfo.

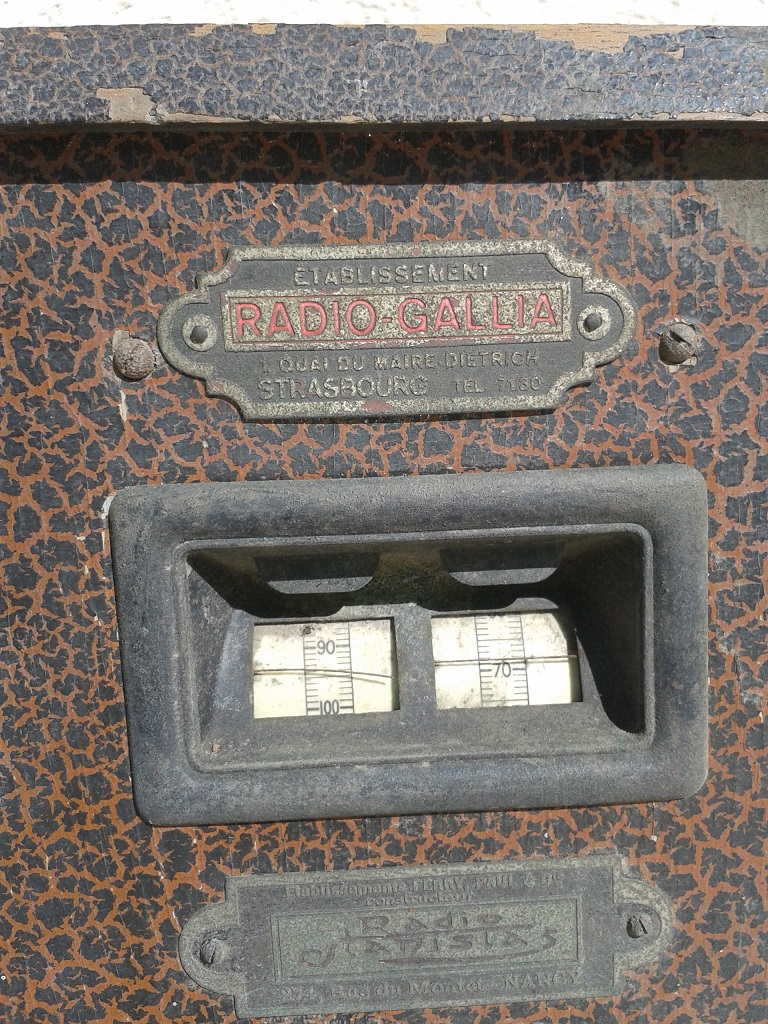

Je ne savais pas que Stanislas avait sous-traité, à moins qu'il ne s'agisse là que du revendeur ''RADIO-GALLIA'' ?
Les tubes sont absents mais ce n'est pas un souci, j'ai ce qu'il faut. En revanche, sur celui-ci aussi, les CV sont bloqués, c'est bien la maladie de cette marque.
Malgré le mauvais état apparent, je considère que la rénovation est tout à fait possible.
Voici quelques photos avant démontage complet.
| |
|
| Sujet : Stanislas... Nouveau | De Phil Le 17-10-2015 à 11:21 sta |
|
Curieux, aussi, je ne vois qu'un seul transfo de liaison...
|
|
| Sujet : Stanislas... Nouveau | De Jean-Marc Le 17-10-2015 à 12:47 sta |
|
Y a du boulot ! Bon courage Philippe !
Tiens nous au courant une fois l'appareil restauré.
A+
Jean-Marc
|
|
| Sujet : Stanislas... Nouveau | De HLJ Le 17-10-2015 à 15:22 sta |
|
''''Sujet : Stanislas... De Phil Le 17-10-2015 à 11:21
Curieux, aussi, je ne vois qu'un seul transfo de liaison...''''
Bonjour,
C'est parce-qu'il n'y a qu'un étage d'amplification BF je suppose, cetainement équipé d'une pentode B443 ou similaire.
Meilleures salutations.
HLJ
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 17-10-2015 à 18:43 sta |
|
Oui, c'est le fait qu'il y ait 6 lampes qui m'amenait à me poser la question. Mais après première analyse, il ne manque aucun éléments. les deux fils débranchés que l'on observe sont juste à rebrancher sur la platine.
Je vais essayer de relever le schéma au fil du démontage.
Au prix du cuivre, ils n'étaient pas radin sur la marchandise quand on voit la grosseur des transfos.
|
|
| Sujet : Stanislas... Nouveau | De HLJ Le 17-10-2015 à 22:00 sta |
|
Bonsoir,
En fait c'est un poste batterie traditionnel équipé de çe que l'on appelait à l'époque une ''alimentation totale''.
Cependant je ne vois pas comment est fait le redressement de la tension anodique, pour la tension filament on voit un redresseur au à l'oxyde de cuivre, mais pour la HT comment est-ce construit ?
Meilleures salutations.
HLJ
|
|
| Sujet : Stanislas... Nouveau | De philippe54 Le 18-10-2015 à 12:53 sta |
|
Bonjour ,

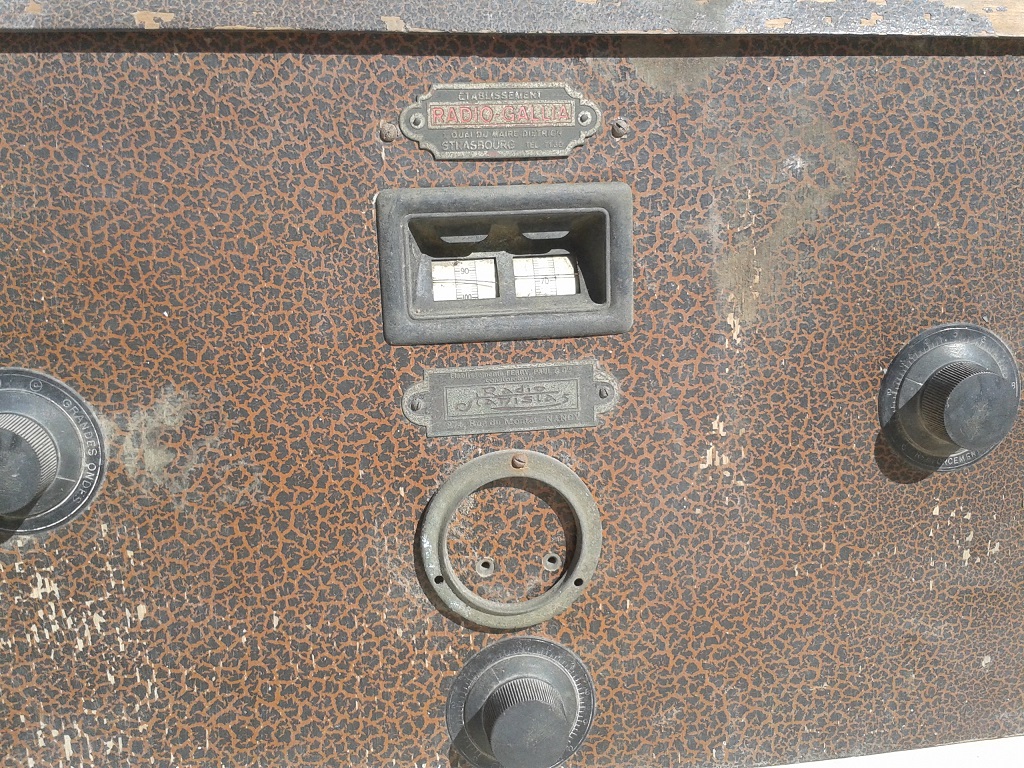

Pour les 2 trous en facade , j'y verrai bien un des 2 voltmêtres dont voici les photos .
(enfin si j'arrive à les mettre ...)
Philippe
| |
|
| Sujet : Stanislas... Nouveau | De Phil Le 18-10-2015 à 13:44 sta |
|
Oui c'est fort probable, vous avez raison. le schéma nous en dira plus.
Philippe, connaissez vous l'entraxe des bornes SVP ? Merci.
|
|
| Sujet : Stanislas... Nouveau | De philippe54 Le 18-10-2015 à 13:52 sta |
|
Re-bonjour ,
Pour Phil , les broches font environ 3 mm de diamêtre et l'entraxe est de 25 mm .
Philippe
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 18-10-2015 à 14:25 sta |
|
Oui, c'est bien ça, j'ai mesuré 27 cm.
Philippe, vous savez que je suis preneur de tout ce qui est marqué Stanislas. Même si ce n'est pas pour ce poste. Alors je envoie un mail.
Merci !
|
|
| Sujet : Stanislas... Nouveau | De omale 13 Le 18-10-2015 à 14:29 sta |
|
bonjour
salut Phil 27 CM un peut grand
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 18-10-2015 à 14:33 sta |
|
Ben oui Jean Luc, c'est en général ce que je dis aux dames.
Bien sûr, il s'agit de 27 mm
|
|
| Sujet : Stanislas... Nouveau | De Guy F6CTP Le 18-10-2015 à 15:18 sta |
|
C'est ce quelle voit en définitive
Pardonne moi Phil je suis très loin
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 19-10-2015 à 19:56 sta |
|

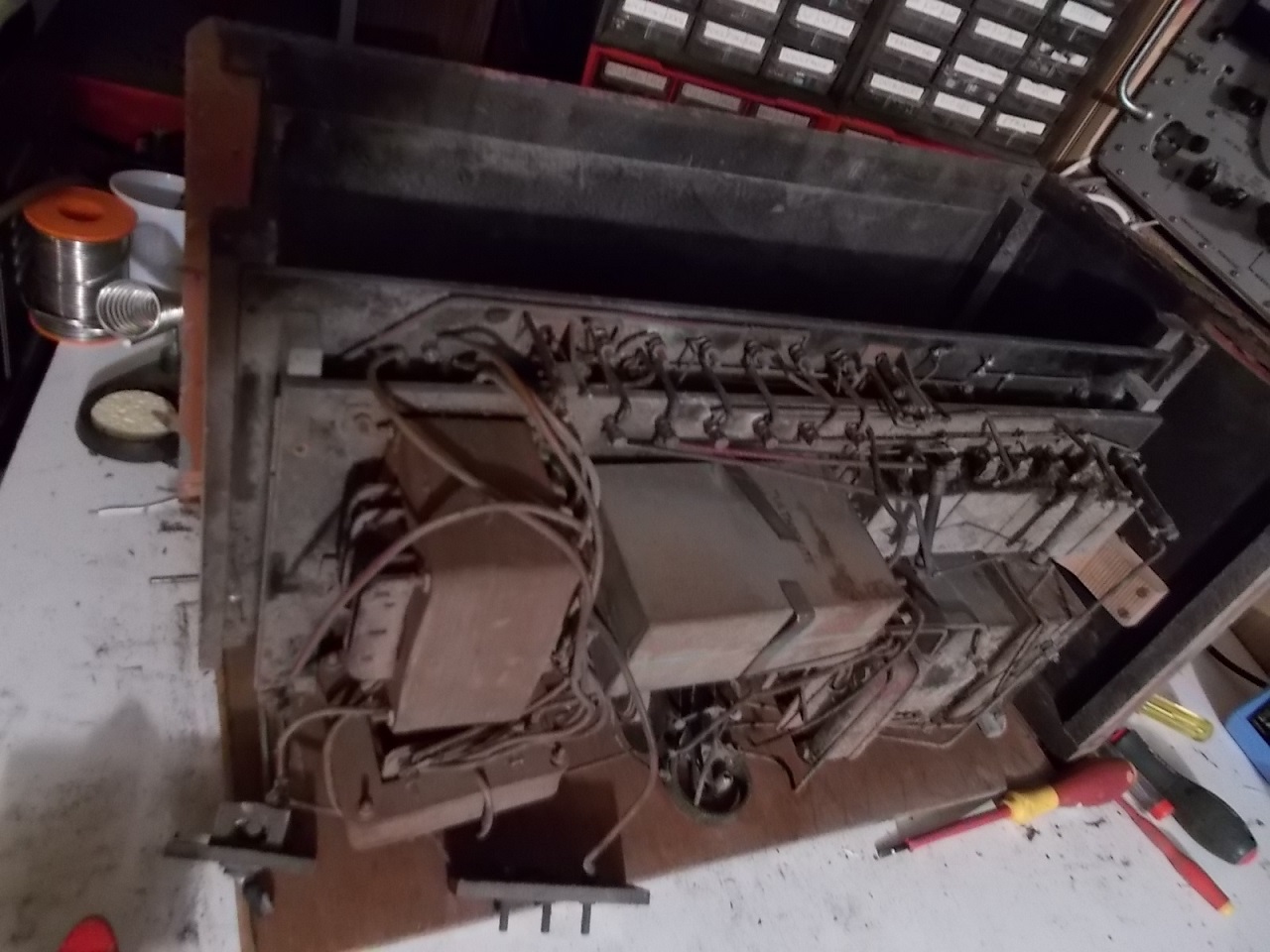

Çà va être chaud à démonter.
Je vais être obligé de tout décâbler pour pouvoir séparer les deux plaques de bakélite. Alors relever le schéma dans ces conditions ???
| |
|
| Sujet : Stanislas... Nouveau | De HLJ Le 19-10-2015 à 22:47 sta |
|
Bonsoir,
Je pense que c'est un châssis initialement de poste batterie sur lequel a été greffé une alimentation HT 160, 80 et 40 volts et filament 4 volts continu.
Les lampes pourraient être : A441N, A442, A415, B443.
Il est intéressant de séparer les deux plaques et d'en relever le schéma, les liaisons entre les deux châssis ne semblent être que les six bornes sur lesquelles arrivent un fil de liaison de l'autre châssis, qui correspondraient aux bornes standard d'un poste batterie.
Le poste récepteur ne comporte au final que 4 lampes, la ciquième sur la gauche vu de derrière est je pense la redresseuse HT (506 par exemple ) dont les fils de câblage du socle sont directement reliées au transfo d'alimentation HT sur le châssis inférieur.
Meilleures salutations.
HLJ
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 24-10-2015 à 16:52 sta |
|
Effectivement, la séparation est facile. Seules les six bornes relient les plaques entre elles.
Voilà, le relevé de schéma est en cours même si ce n'est pas un exercice que j'affectionne particulièrement...
Il y a bien une lampe qui ne fait pas partie du récepteur mais pour l'alimentation.
| |
|
| Sujet : Stanislas... Nouveau | De HLJ Le 25-10-2015 à 00:55 sta |
|
Bonsoir,
Il y a bien cinq lampes + la redresseuse de l'alimentation, maintenant que l'on voit correctement le câblage, c'est tout à fait classique :
- une bigrille (A441N) au changement de fréquence, avec deux bobinages d'oscillateur PO et GO enfichables.
- deux triodes (A410N) en MF
- une détection (A415)
- un ampli BF à pentode (B443)
Meilleures salutations.
HLJ
|
|
| Sujet : Stanislas... Nouveau | De Phil Le 25-10-2015 à 10:54 sta |
|
Bonjour,
Merci pour ces infos précieuses.

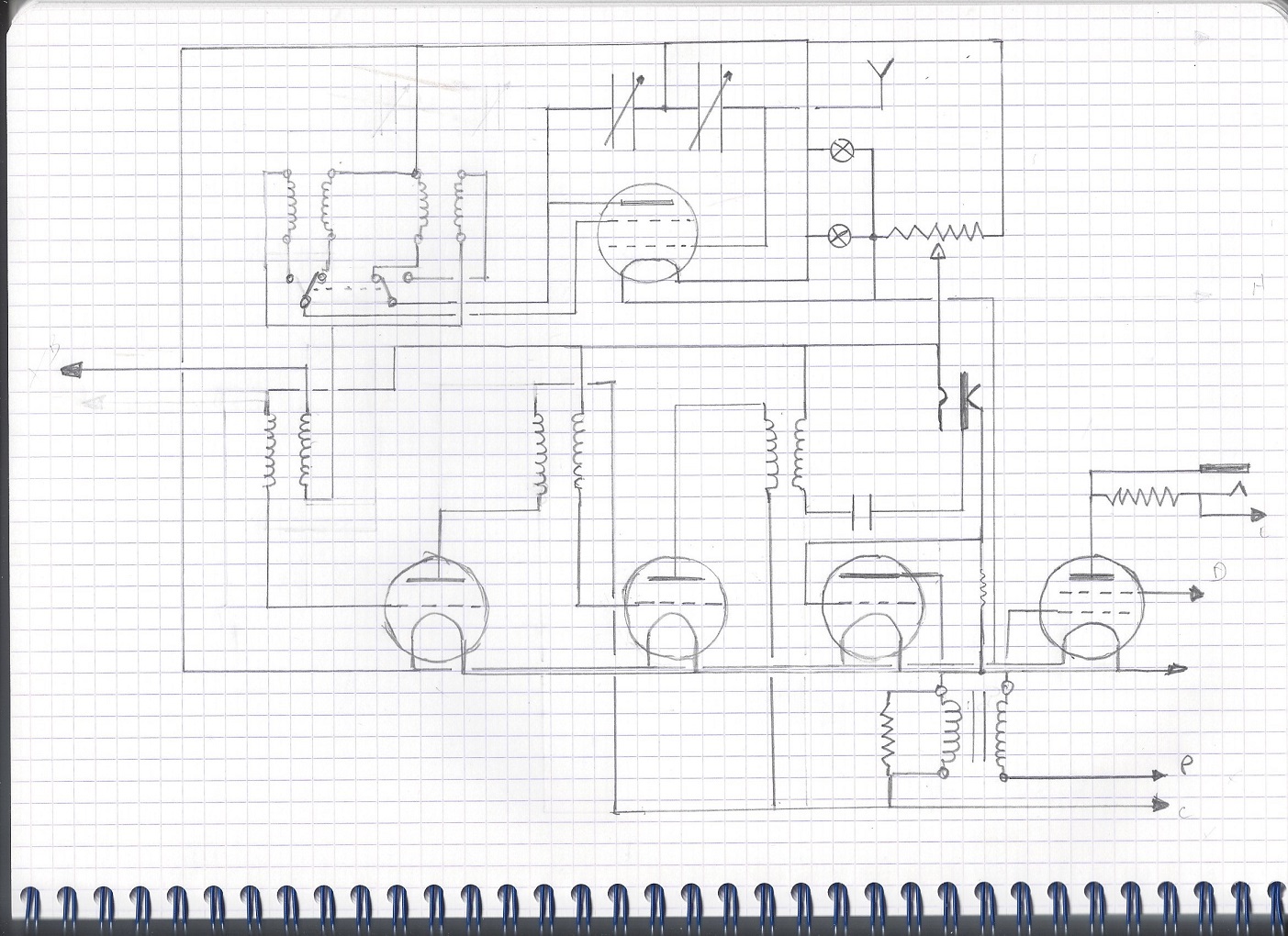

J'ai tenté de relever le schéma et probablement fait des erreurs. Cependant, je n'arrive pas à comprendre comment peut se faire l'alimentation du 4 volts par le jack ???
| |
|
| Sujet : Stanislas... Nouveau | De HLJ Le 25-10-2015 à 18:06 sta |
|
Bonsoir,
Le jack qui est sur le châssis au milieu à l'arrière est une prise PU qui interromp le circuit sur la grille de la détectrice.
Meilleures salutations.
HLJ
|
|
| Sujet : Stanislas... Nouveau | De Jacques (webmestre) Le 25-10-2015 à 18:16 sta |
|
De quand datent les premières têtes de PU électriques ?
|
|
| Sujet : Stanislas... Nouveau | De HLJ Le 25-10-2015 à 22:34 sta |
|
De la fin des années 20 et début des années 30, au début c'était de têtes de lecture électriques que l'on pouvait monter sur un gramophone à la place d'un diaphragme acoustique.
HLJ
|
|
|
