| Sujet : tube B543 Nouveau | De sadek Le 17-10-2015 à 20:27 sta |
|
Bonsoir à Tous

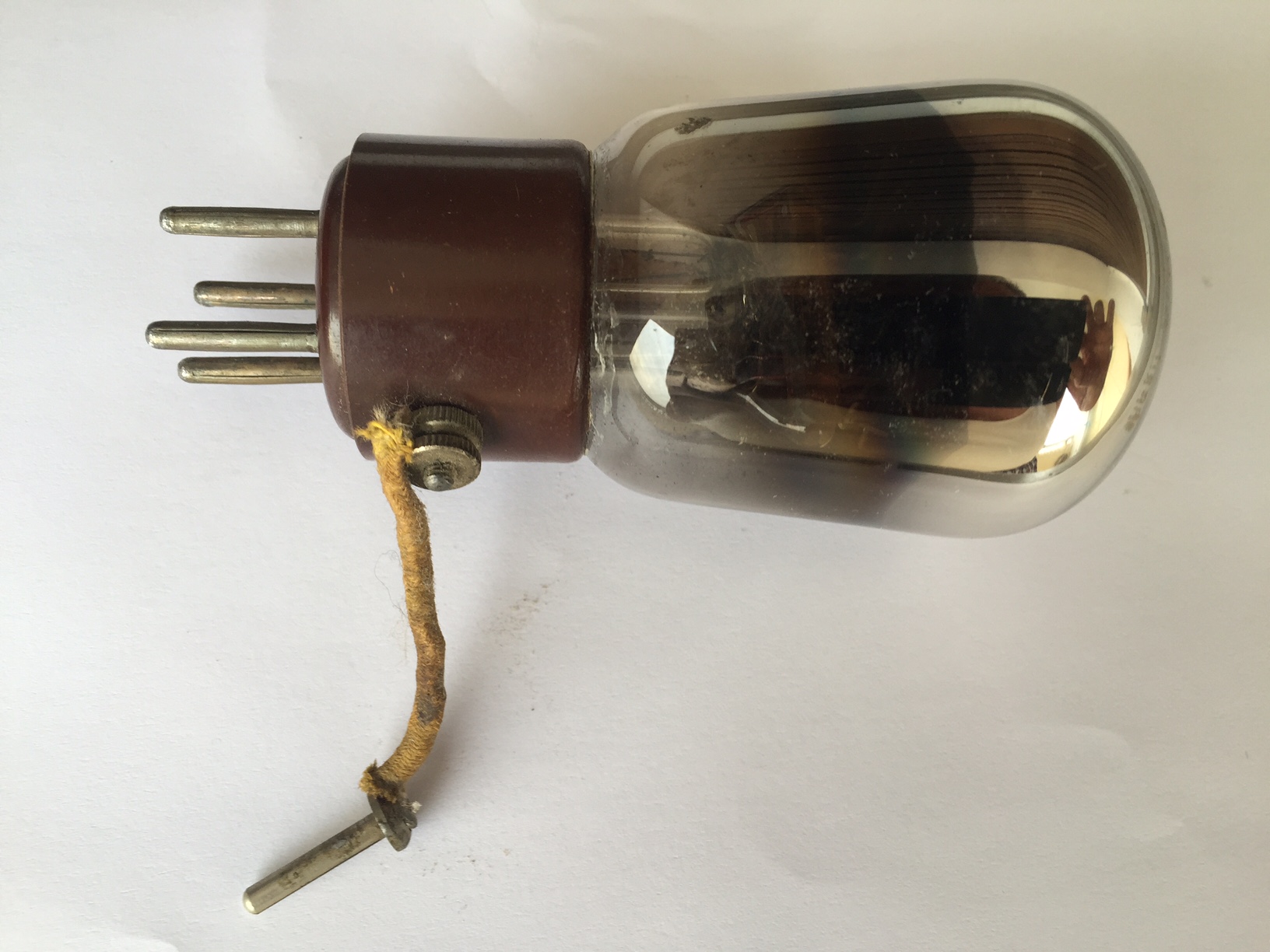

Est-ce que quelqu'un pourrait m'expliquer ce que représente le cable vissé au culot du tube B543 et où faut-il le connecter ? (Il s'agit d'un des tubes présent sur un Philips 930 C.)
Merci d'avance
Sadek
| |
|
| Sujet : tube B543 Nouveau | De bobosse Le 17-10-2015 à 20:36 sta |
|
Bonsoir,
Il s'agit tout simplement de la connexion Grille 2 du B543. Il s'agit d'une pentode chauffage direct, il faut donc 4 broches + une prise latérale ou 5 broches. Il y a d'ailleurs pour le B543 les deux types de brochage.
|
|
| Sujet : tube B543 Nouveau | De sadek Le 17-10-2015 à 20:55 sta |
|
Merci pour l'explication
Bonne soirée
Sadek
|
|
| Sujet : tube B543 Nouveau | De bobosse Le 17-10-2015 à 20:55 sta |
|
C'est la pentode de puissance ( ), sur le schéma, elle va au +HT.
|
|
|
