| Sujet : Wheatston 914 Nouveau | De omale 13 Le 25-10-2015 à 18:42 sta |
|
bonsoir a tous
je recherche la ''notice 22A'' du pont de wheatston 914
si quelqu'un la possède merci ,
omale 13
| |
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 15:15 sta |
|

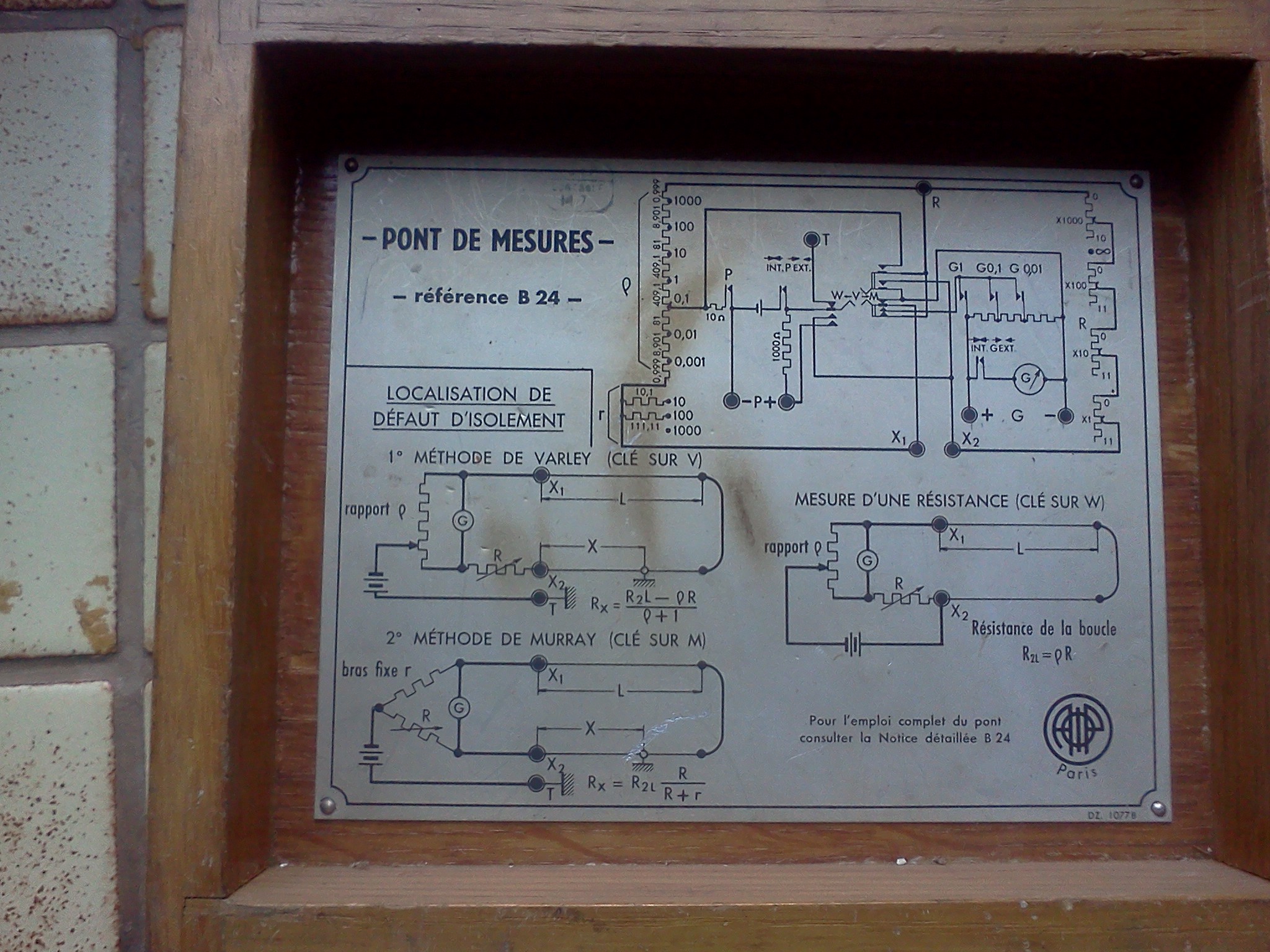

Normalement il y avait une feuille collée sur le couvercle avec les méthodes de mesure.
|
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 15:24 sta |
|
| |
|
| Sujet : Wheatston 914 Nouveau | De omale 13 Le 26-10-2015 à 16:45 sta |
|
Re
@Omer oui j'ai aussi a l'intérieur, comme sur le tien
pour toi la notice complémentaire es la B24
le mien n'es pas idem au tien (moi il me faut la 22A)
ce que tu montre ses pas la notice
merci quand même Omer,
omale 13
|
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 17:55 sta |
|
Mais c'est pareil, en fait il faut mettre une pile à l'intérieur, ensuite tu branches une résistance comme si tu mesurais une ligne. Quand l'aiguille est sur le zero en dessous du trait tu as la valeur à mesurer. C'est la valeur des 4 résistances (unité, dizaine, centaine,millier ) X par coef Rho. Avec ces ponts on ne peut mesurer que les résistances.
Tu peux évidemment remplacer la pile par une alim parfaitement continue (4,5V), G INTerne, P EXterne (tu tournes les boutons), tu branche la pile externe sur P+ (en haut +) et P- et R à mesurer sur R, R1.
Varley et Murray ne servaient qu'à mesurer des défauts sur des lignes téléphoniques, une terre par exemple.
Le bouton au dessus du cadran est mécanique, il sert à régler avant la mesure l'aiguille sur le zero, attention très fragile.
J'essaie le mien pour confirmer. A+
|
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 18:45 sta |
|
C'est loin mon cours sur le wheastone . Bon pile entre 4,5V et 20V par tranche de 100 Kohm en P+ et P-.
R à mesurer entre L1 et L2 ou X1 X2.
les commutateurs en haut P sur EXT et G sur INT.
Si l'aiguille dévie vers moins on diminue les valeurs, vers + on augmente.
Mettre le coef à 1 sur Rho.
par exemple sur résistance de 47 ohm, mettre 1 sur X100, 0 sur X10, 0 sur X1, 0sur X1000.
Appuyer sur en bas le bouton G o,o1 d'abord et P en même temps sur un temps très court pour ne pas bouziller le galva. Ensuite l'aiguille allant vers - on baisse.
Quand tu approche de la valeurs tu baisse le coef de rho et tu utilise 4 sur 100, 6 sur 10 et 5 sur 1. Plus tu approche de la valeur moins l'aiguille dévie. Alors appuie sur sur G 0.1 pour voir une déviation. Et en diminuant encore rho tu aura la valeur avec 2 décimales. pS j'ai la notice très complète du B24 (le même avec des fonctions en +) mais c'est long à photographier, je te l'envoie en mail si tu veux.
|
|
| Sujet : Wheatston 914 Nouveau | De omale 13 Le 26-10-2015 à 18:45 sta |
|
Re
voila l'intérieur >>>>>>
| |
|
| Sujet : Wheatston 914 Nouveau | De omale 13 Le 26-10-2015 à 18:51 sta |
|
Re
oui si sa te dérange pas je te remercie Omer
omale 13
|
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 18:55 sta |
|
Le temps de faire les photos, ce sont de très grandes planches, pas scanables.
|
|
| Sujet : Wheatston 914 Nouveau | De omale 13 Le 26-10-2015 à 18:59 sta |
|
Re
ok merci y a pas le feu
|
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 19:08 sta |
|
As-tu skype ou face de bouc ? vu la taille du fichier ce serait plus simple
|
|
| Sujet : Wheatston 914 Nouveau | De omer gennius Le 26-10-2015 à 19:42 sta |
|
notice envoyée sur mail (4Mbits) en PDF. Que l'essentiel.
PS j'ai mis Jacques en copie.
A+
|
|
| Sujet : Wheatston 914 Nouveau | De michel 87 Le 26-10-2015 à 20:06 sta |
|
Le logo de cet appareil est A O I P.
Association des Ouvriers en Instruments de Précision
|
|
| Sujet : Wheatston 914 Nouveau | De omale 13 Le 26-10-2015 à 21:07 sta |
|
Re
ok bien reçu ,je te remercie
|
|
|
