| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 18:43 sta |
|
Bonsoir

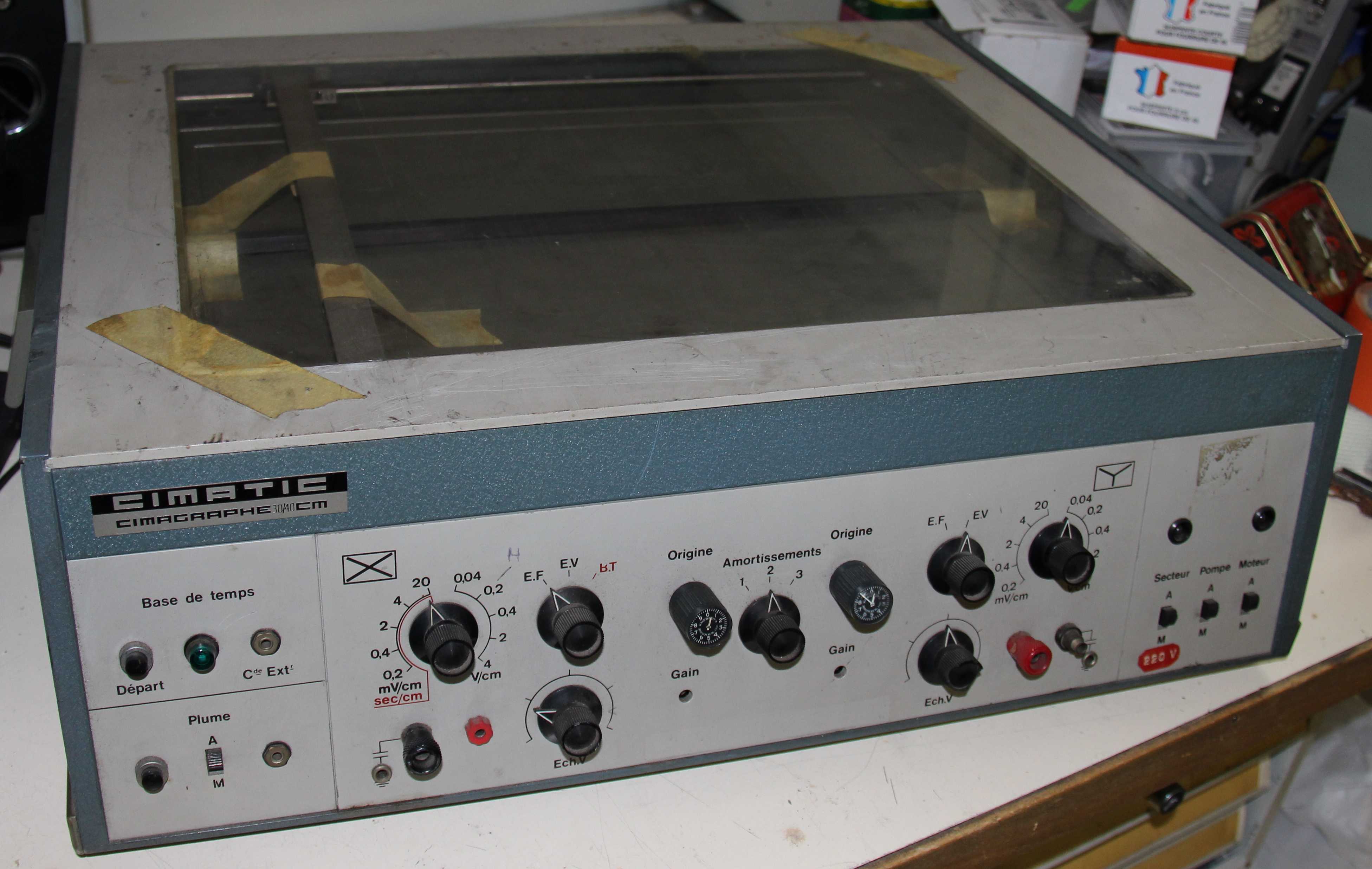

Grace a la generosite d'un ancien de mon ecole, je suis l'heureux possesseur d'une table Cimatic cimagraphe 30/40. Une petite merveille d'electronique asservie a tubes!
J'ai en projet de la coupler a un calculateur analogique a tubes qui reste a trouver ou a construire.
mais je dois deja lui faire une petite revision cosmetique et electrique.
Pour cela je recherche:
Un Knobpot Bourns serie 3600 de 5K car sur les deux, un a pris un choc et ne fonctionne plus.
un bouton comme sur photo (ou plusieurs)
si possible des douilles d'entree comme celles d'origine, une noire est cassee et une rouge a ete remplacee
des capuchon de voyants 2 manquent

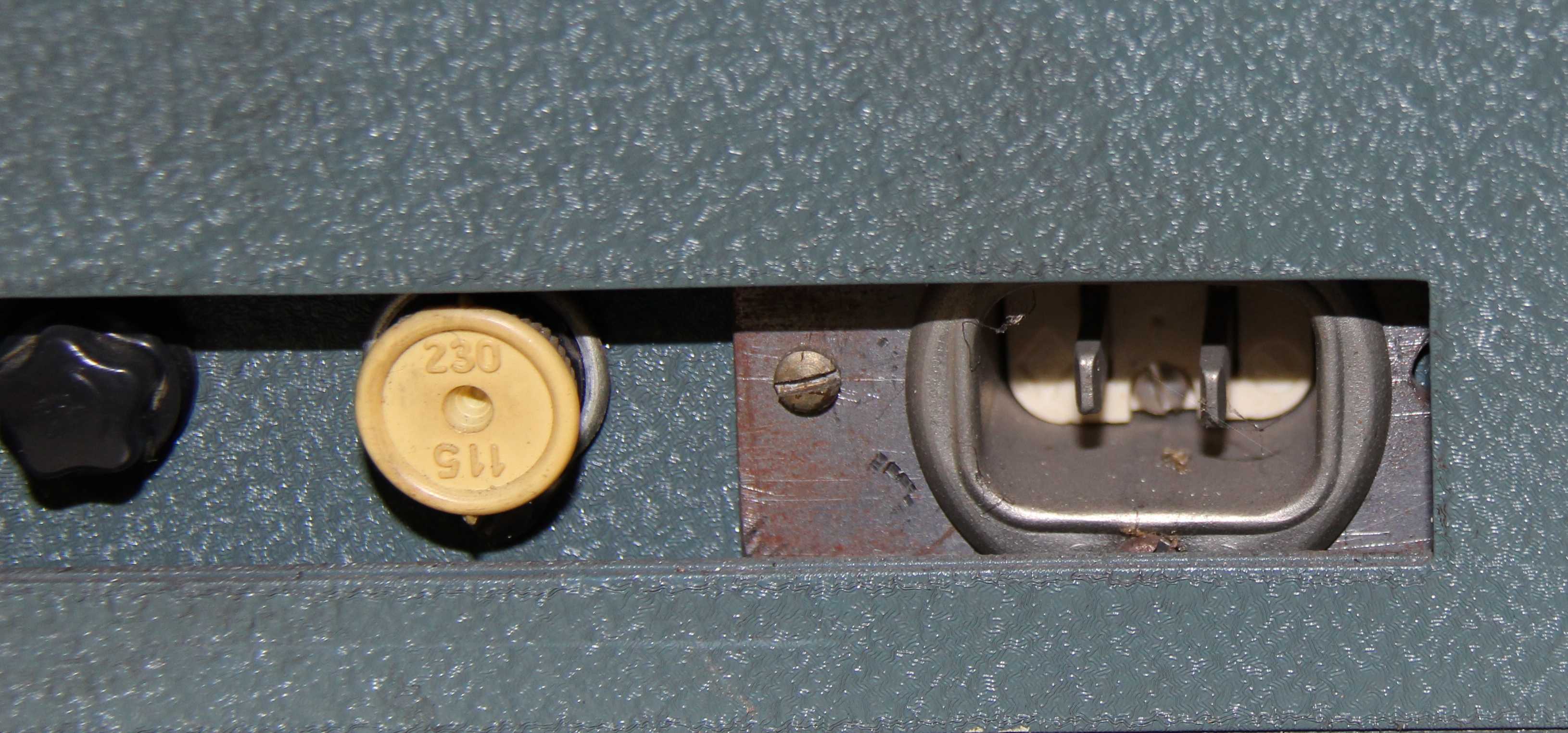

une fiche secteur pour l'embase voir photo

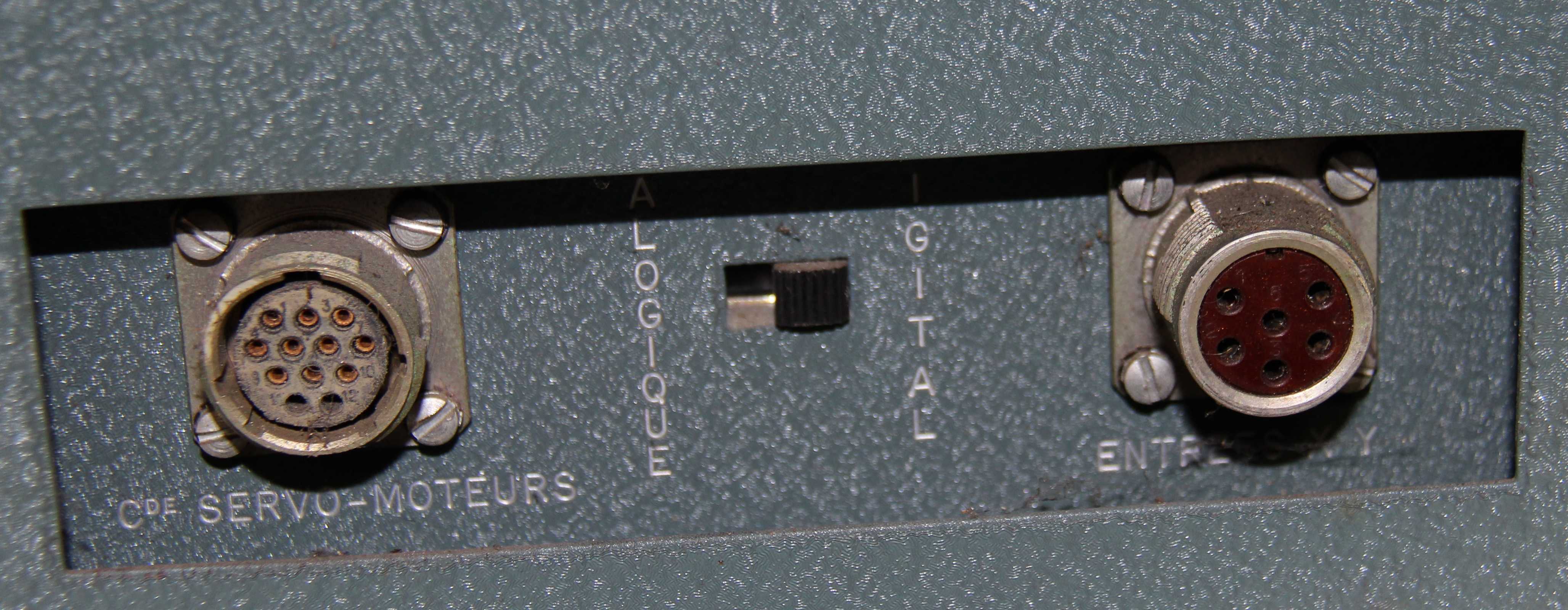

des fiches Jaeger pour les deux embases arriere
a suivre
| |
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 18:45 sta |
|
| |
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 18:48 sta |
|

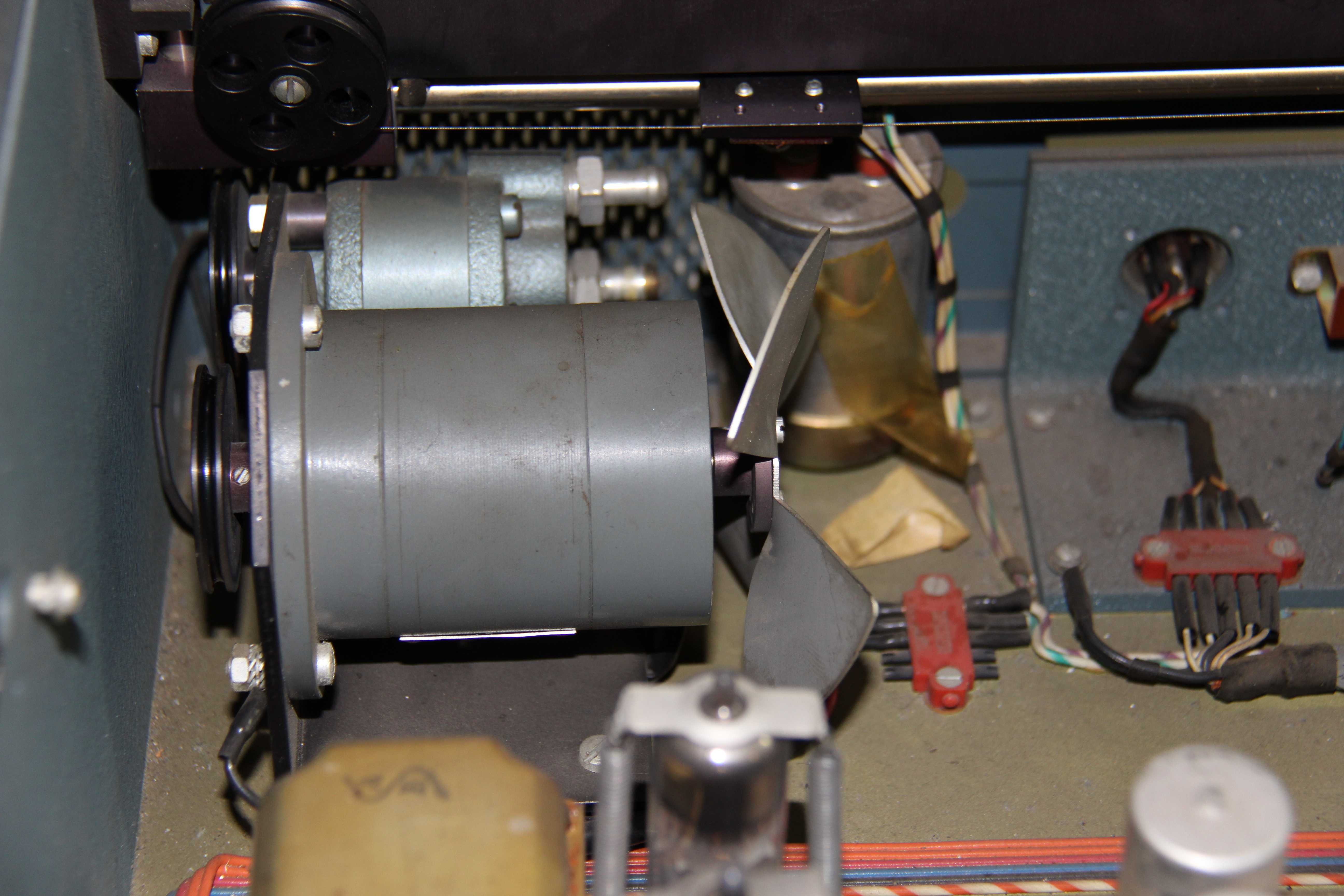

Je me demande a quoi servait la pompe dont les orifices ne sont pas raccordes
je dispose des schemas electriques
Cordialement
Patrick
| |
|
| Sujet : Table tracante Cimatic Nouveau | De Gilbert Le 31-10-2015 à 19:05 sta |
|
Ce ne serait pas plutot SIMATIC, avec un S ,
|
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 19:38 sta |
|
non voir la photo c'est bien Cimatic
voir aussi cet article de la Nature seul reference trouvee pour l'instant
c'est vraiment une petite merveille, elle a servi aux essais de la premiere bombe atomique francaise en 1960 de meme que le compteur HP 524 que je tiens de la meme personne, petite (plutot grosse et lourde d'un point de vue pratique) merveille aussi!
| |
|
| Sujet : Table tracante Cimatic Nouveau | De ON5WF Le 31-10-2015 à 19:46 sta |
|
''J'ai en projet de la coupler a un calculateur analogique a tubes qui reste a trouver ou a construire''
Beau projet. Je suppose que vous avez des connaissances solides en théorie des servomécanismes.
Pour réaliser un calculateur analogique, il faut des circuits fournissant des réponses du 1er ordre, 2d ordre..., des amplificateurs, des intégrateurs, des dérivateurs, des générateurs d'échelon (facile), de rampe (un peu moins facile).
Ce n'est pas compliqué à réaliser avec des ampli opérationnels intégrés.
Mais si vous voulez réaliser des ampli op avec des lampes, ça ne va pas être une sinécure.
|
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 20:02 sta |
|
dans le cas d'une construction, je pense a une reproduction du EC1 Heathkit somme toute assez simple.
En automatisme, j'ai eu un bon prof, Mr Prudhomme, c'etait en 1976 et il commencait a devenir un peu gaga comme on dit, j'ai tous ses livres de meme que les Milsant (+2 points a l'exam si on achetait les livres)
mais c'etait deja l'epoque des transistors!

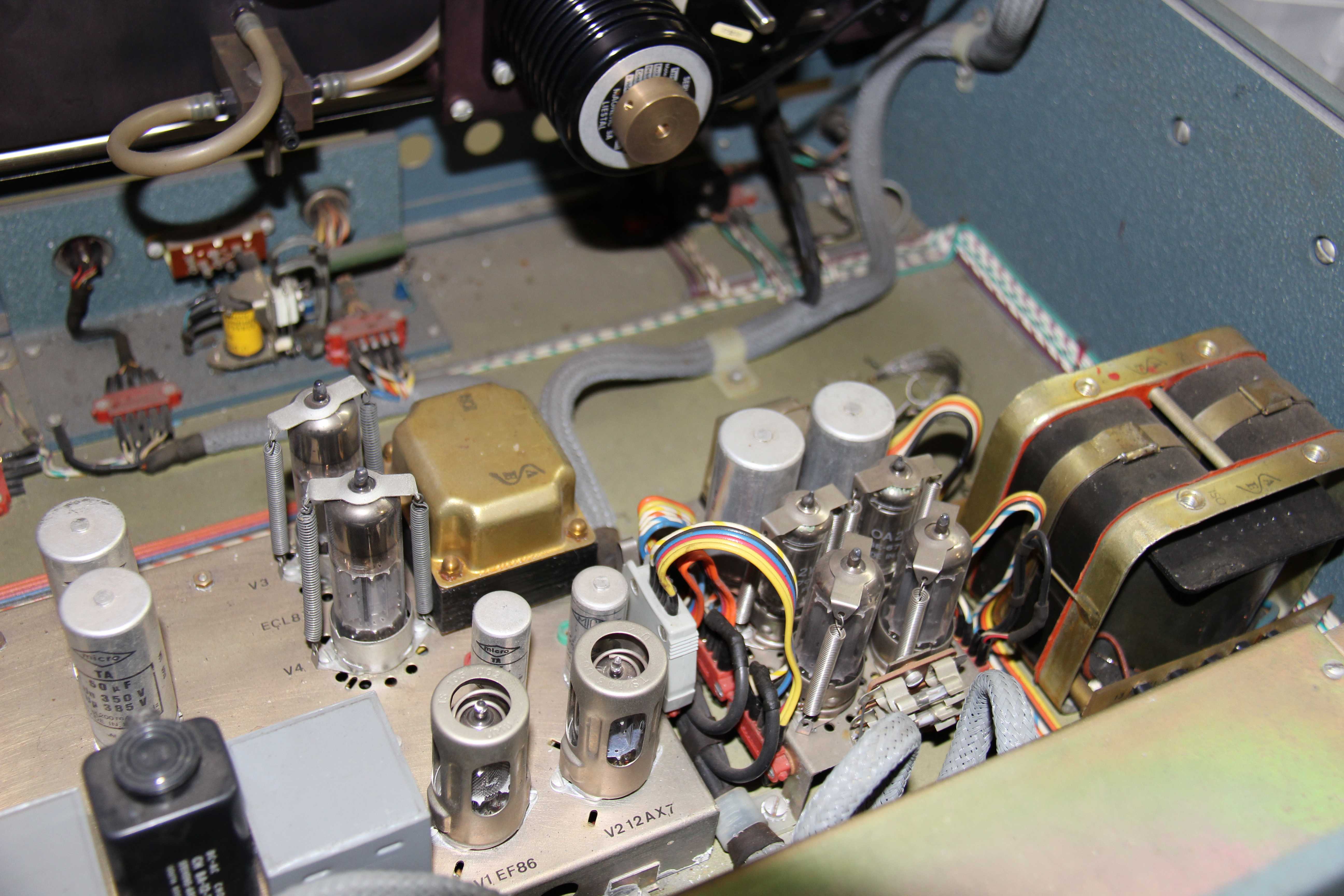

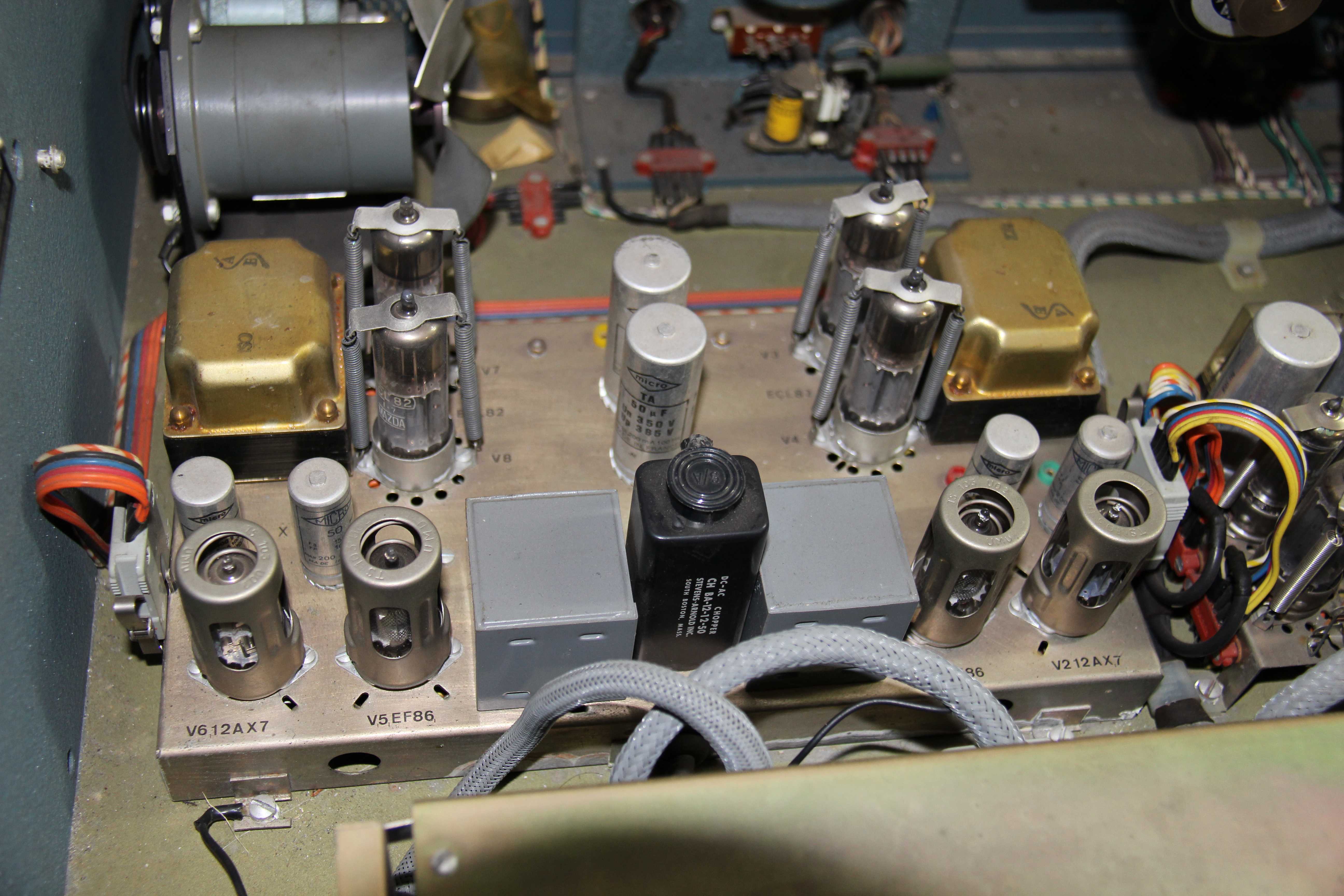

Ici on a a faire a de supers amplis a tubes avec chopper a l'entree, c'est magnifique, je peu scanner les schemas si des amateurs eclaires sont interesses!
|
|
| Sujet : Table tracante Cimatic Nouveau | De Gilbert Le 31-10-2015 à 20:06 sta |
|
Après recherches sur le net: la pompe ne serait-elle pas utilisée pour créer une dépression qui maintiendrait le papier sur la table au travers de petits trous d'aspiration?
Rien trouvé sur CIMATIC
|
|
| Sujet : Table tracante Cimatic Nouveau | De Tèsésèfe.56 Le 31-10-2015 à 20:20 sta |
|
Bonjour à tous !
''Je me demande a quoi servait la pompe dont les orifices ne sont pas raccordes''
S'il s'agit du moteur interne, cela pourrait être une pompe à vide pour coller le papier sur son support afin qu'il ne bouge pas pendant la gravure ...
Mettez le en route et regarder si il y a de l'air qui sort par un des tuyaux et si vous sentez une petite aspiration sur l'autre tuyau ... auquel cas il y devrait y avoir des petits trous sur le support de la feuille.
Cordialement.
|
|
| Sujet : Table tracante Cimatic Nouveau | De ON5WF Le 31-10-2015 à 20:37 sta |
|
Re
Si ça peut vous intéresser, voici quelques infos de base.
| |
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 20:37 sta |
|

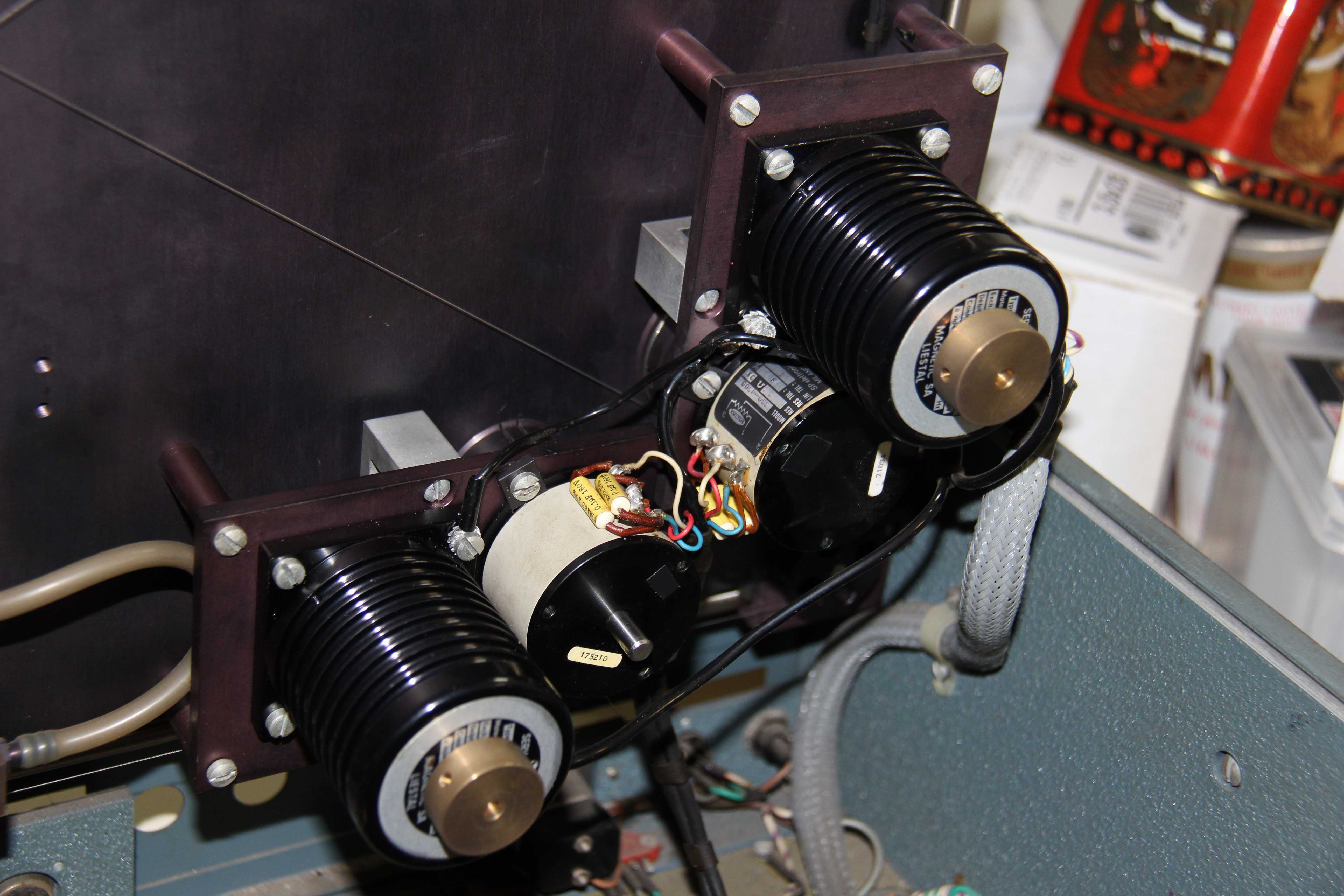

ce doit etre ca, il y a un raccord pres des servos avec un tube qui va dans la plaque support papier, je regarderais mieux demain. les tuyaux entre la pompe et cet embouts ont disparus!
| |
|
| Sujet : Table tracante Cimatic Nouveau | De ON5WF Le 31-10-2015 à 20:37 sta |
|
| |
|
| Sujet : Table tracante Cimatic Nouveau | De ON5WF Le 31-10-2015 à 20:38 sta |
|
| |
|
| Sujet : Table tracante Cimatic Nouveau | De ON5WF Le 31-10-2015 à 20:38 sta |
|
| |
|
| Sujet : Table tracante Cimatic Nouveau | De ON5WF Le 31-10-2015 à 20:44 sta |
|
|
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 20:46 sta |
|
Merci,
J'ai par ailleurs un livret d'application du calculateur analogique A.938 de la maison ROCHAR qui devait etre a tubes (1959).
Mais pratiquement rien sur le net concernant cet appareil et comme il a du etre fait en tres peu d'exemplaires, tous sont probablement passes au pilon!
| |
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 31-10-2015 à 20:50 sta |
|
Oui, un modele a base de repliques de K2-W serait aussi sympa j'y avait aussi pense
merci
|
|
| Sujet : Table tracante Cimatic Nouveau | De Tèsésèfe.56 Le 01-11-2015 à 11:34 sta |
|
Re.
'' les tuyaux entre la pompe et cet embouts ont disparus! ''
Pour les tuyaux cela n'a rien d'étonnant, il fissent par ''cuire'' et ne font plus leur office, il faut les changer, dans votre cas en mettre des neufs ou en bon état.
Pour l'embout manquant, là il faudra sûrement bricoler un embout.
Il est probable que la personne qui a enlever les tuyaux et l'embout à du se bricoler quelque chose avec ...
Cordialement.
|
|
| Sujet : Table tracante Cimatic Nouveau | De Adams Le 01-11-2015 à 18:21 sta |
|
|
|
| Sujet : Table tracante Cimatic Nouveau | De patb Le 01-11-2015 à 20:26 sta |
|
bonsoir
le chariot porte plume est parque a un bout, il se monte a l'intersection des deux traverses.
il y a bien deux gorges fraisees dans la table pour tenir le papier par aspiration.
personne n'a dans ses stocks les pieces qui me manquent?
|
|
| Sujet : Table tracante Cimatic Nouveau | De Adams Le 02-11-2015 à 10:24 sta |
|
Bonjour
Bourns ,je crois qu'il faudra chercher là :
 http://www.ebay.com/sch/i…
La fiche secteur à contacts de terre latéraux doit être une ASEV 250V 6A
Pour la liaison chariot / servo moteur , vous avez les courroies , les câbles ?
|
|
| Sujet : Table tracante Cimatic Nouveau | De Tèsésèfe.56 Le 02-11-2015 à 21:53 sta |
|
Re.
Quelles pièces vous manques actuellement.
Pour l'embout, donnez moi plus de détail, j' ai 1 ou 2 trucs, sinon voyez en GSB au rayon des appareils à air comprimé, des fois que ...
Crdlt.
|
|
|
