| Sujet : OX701A_Metrix Nouveau | De F2ij Le 19-11-2015 à 09:04 sta |
|
Bonjour, pour ceux que ça intéresse, changement des condensateurs tantale sur les platines ''Générateur dents de scie''. Inquiet, avant, finalement, c'est faisable.
Jean-Claude
| |
|
| Sujet : OX701A_Metrix Nouveau | De Schoser Le 19-11-2015 à 16:48 sta |
|
Bonsoir Jean-Claude,
Vous parlez d'avoir remplacer des Condensateurs Tantale sur un Appareil de Mesure, Bien !
- J'ai zoomé la Photo, Je ne vois que des Condensateurs Chimiques (Noir) remplacés ?
Je suis très inquiet, des ''Chimiques'' à place de ''Tantale'', Non !
Rassurez-moi......
Amicalement,
Patrice
|
|
| Sujet : OX701A_Metrix Nouveau | De Guy F6CTP Le 19-11-2015 à 17:27 sta |
|
Bonsoir rassurons le ça ne va pas flamber mais la fonction n'est pas présente
Guy
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 19-11-2015 à 22:23 sta |
|
Bonsoir, vu les critiques sur les tantales, vu les mesures que j'ai faites, une par une, avec un pont METRIX, pas d'hésitation : j'ai remplacé tout ces condensateurs gouttes par des chimiques 102° que j'ai utilisé pour les dépannages des alimentations à découpage des TV et magnétoscopes. Ce n'est pas mon premier essai. J'ai dépanné un OX 715A qui fonctionne encore très bien. Si vous avez une meilleure solution, je suis preneur ; toujours à l'affut d'une amélioration. On en sait jamais assez.
Jean-Claude
| |
|
| Sujet : OX701A_Metrix Nouveau | De Roger R Le 20-11-2015 à 00:25 sta |
|
Bonsoir,
Après de nombreuses expériences malheureuses avec les ''tantales goutte'', j'aurais fait exactement la même chose...
Roger R
|
|
| Sujet : OX701A_Metrix Nouveau | De Guy Le 20-11-2015 à 00:50 sta |
|
Bonsoir,
Je me suis déjà bien pris la tête avec des tantale goutte en CC ou explosés (c'est plus facile à trouver le fautif)
Je me demande, (mais je n'ai pas de croyance pparticuliere sur le sujet)
Faut-il considérer tous les tantales gouttes comme dangereux ou est-ce limité a une periode (80-90) ou a des tantales bas prix ou...
J'ai certains équipements ou les tantales n'on pas de soucis. Meilleure qualité ou coup de bol?
Guy
|
|
| Sujet : OX701A_Metrix Nouveau | De michel 87 Le 20-11-2015 à 09:28 sta |
|
Bonjour,
Je confirme la remarque de Guy concernant la fiabilité des tantale goutte.
Dans les années 1990 à 2000, la plupart des pannes sur les alim à découpage était due à ces composants.
Le premier geste sur ces équipements était de changer les capas tantale.
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 20-11-2015 à 09:39 sta |
|
Bonjour, pour Guy, ce n'est pas parce qu'un contrôleur donne la valeur d'une capacité correcte que c'est suffisant. C'est pour cela que j'ai cité le pont RLC Metrix (modèle 620). Là, on se rend compte du désastre, quand on tente de mesurer la tangente delta. Je suis sûr que sur ce forum, une personne nous donnera les détail théoriques. En ce qui me concerne, c'est trop loin et je n'aime pas faire le copier-coller.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De Jean-Luc BEULAYGUE Le 20-11-2015 à 12:32 sta |
|
Bonjour
Je pense que vous n'avez pas compris le PB, l'utilisation des tantales dans les appareils de
mesure est du au fait que ces capas ont un très faible ESR (impédance en quelque sorte)
cela à pour but d'avoir un très bon découplage.
En utilisant des capas classiques, vous pouvez altérer certaines caractéristiques de l'appareil.
|
|
| Sujet : OX701A_Metrix Nouveau | De bthiry Le 20-11-2015 à 13:36 sta |
|
en fait 'tangente delta' est une mesure de l'ESR ...
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 20-11-2015 à 14:37 sta |
|
Je vois que monsieur Jean-Luc Beulague est un grand spécialiste de la question. Moi, je ne demande qu'à comprendre. J'ai donc enlevé une vingtaine de ces condensateurs tantale de l'oscilloscope. Sur un pont où on mesure l'angle de perte des condensateurs, c'est immesurable.
Je mets des chimiques à la place (102°) prévus surtout depuis qu'on a eu à dépanner des alims à découpage. L'angle de perte sur ces condensateurs est tout à fait normal. J'ai fait la même manip sur un OX715A il y a vingt ans, Il fonctionne toujours parfaitement. Alors, expliquez-moi pourquoi prendre la décision de remettre des condensateurs tantale. Est-ce que vous avez lu les différentes critiques sur ces condensateurs? Je suis tout ouïe.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De Schoser Le 21-11-2015 à 15:05 sta |
|
Bonjour à vous,
- Pourquoi les Condensateurs Tantale sont-ils utilisés dans tous les Appareils électroniques dont la première des qualités sont la fiabilité et la précision ?
Condensateurs tantale goutte
Les condensateurs tantale goutte offre une forte capacité sous un volume réduit. ils ont une durée de vie supérieure à un condensateur électrochimique classique ainsi que de meilleurs caractéristiques de tenue en fréquences et de plus faibles courants de fuite.
Il existe deux techniques de condensateurs au tantale :
1) Les condensateurs au tantale à électrolyte solide : ce sont des condensateurs où la première électrode est le tantale, et la seconde du dioxyde de manganèse MnO2. Le contact avec le dioxyde de manganèse est assuré par une couche de métallisation à base d'argent. Cette technologie apporte les avantages suivants :
- résistance série (ESR) réduite ;
- faibles inductances série ;
- faibles résonances ;
- pas de dégradation dans le temps, en stockage ou en utilisation ;
- Coût faible.
2) Les condensateurs au tantale à électrolyte liquide (WET Tantalum) : ce sont des condensateurs où la première électrode est le tantale, et la seconde un gel conducteur.
- plus de résistance série (ESR) que les modèles « solides » ;
- faibles inductances série ;
- faibles résonances ;
- capacité d'auto cicatrisation élevée, d'où une grande fiabilité ;
- coût plus élevé.
---------------------------------------------------------------------------
Les condensateurs électrolytiques sont utilisés :
- quand une grande capacité de stockage est nécessaire !
- lorsqu'un condensateur parfait n'est pas nécessaire !
- grande résistance en série,
- mauvaise réponse aux hautes fréquences,
- grande tolérance.
----------------------------------------------------------------------------
Quand on lit ces quelques lignes, nul besoin d’être Technicien ou Ingénieur pour comprendre pourquoi ces composants existent et qu’ils ne sont pas interchangeables !
a) Mon expérience me dicte de remplacer un composant quel qu’il soit par son identique ou (à défaut) par son équivalent direct.
b) Il n’y a jamais eu d’appareils ou un Condensateur Tantale était la cause directe d’une panne. Souvent il a été détruit par une panne d’Alimentation, de par sa tension de service faible.
c) Le remplacement systématique des condensateurs Tantale est une Hérésie et ne sert à rien.
Les remplacer par des Condensateurs chimiques (105°) est une grosse erreur, surtout sur un Appareil de mesure ou autre de précision !
Les motivations :
Penser que l’on évitera des pannes.
Peut-être l’écart de Prix :
- Tantale 10µf 16v = 0.62
- Chimique 10µf 50v = 0.10
Ce n’est que mon Avis…… et à chacun d’utiliser les bonnes solutions !!!
Amicalement,
Patrice
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 21-11-2015 à 15:52 sta |
|
Bonjour Schoser, ce n'est pas tout de lire un texte et d'en tirer des conclusions définitives. Il faut la pratique. J'ai eu la chance d'exercer le métier de technicien TV et magnétoscope, pendant 45 ans et d'avoir acheté un OX715A depuis le début. J'ai eu des pannes à répétition jusqu'à ce que je remplace tous ces maudits Tantales par des chimiques 102°. Ma conviction est faite car vous n'avez pas d'arguments autre que ce que vous trouvez sur le Web. Sur le terrain, on ne se raconte pas d'histoire. Il faut que ça marche. J'aurais bien aimé qu'un participant à ce site et qui a une solide expérience à ce sujet, nous en parle. Je suis sûr qu'il y en a.

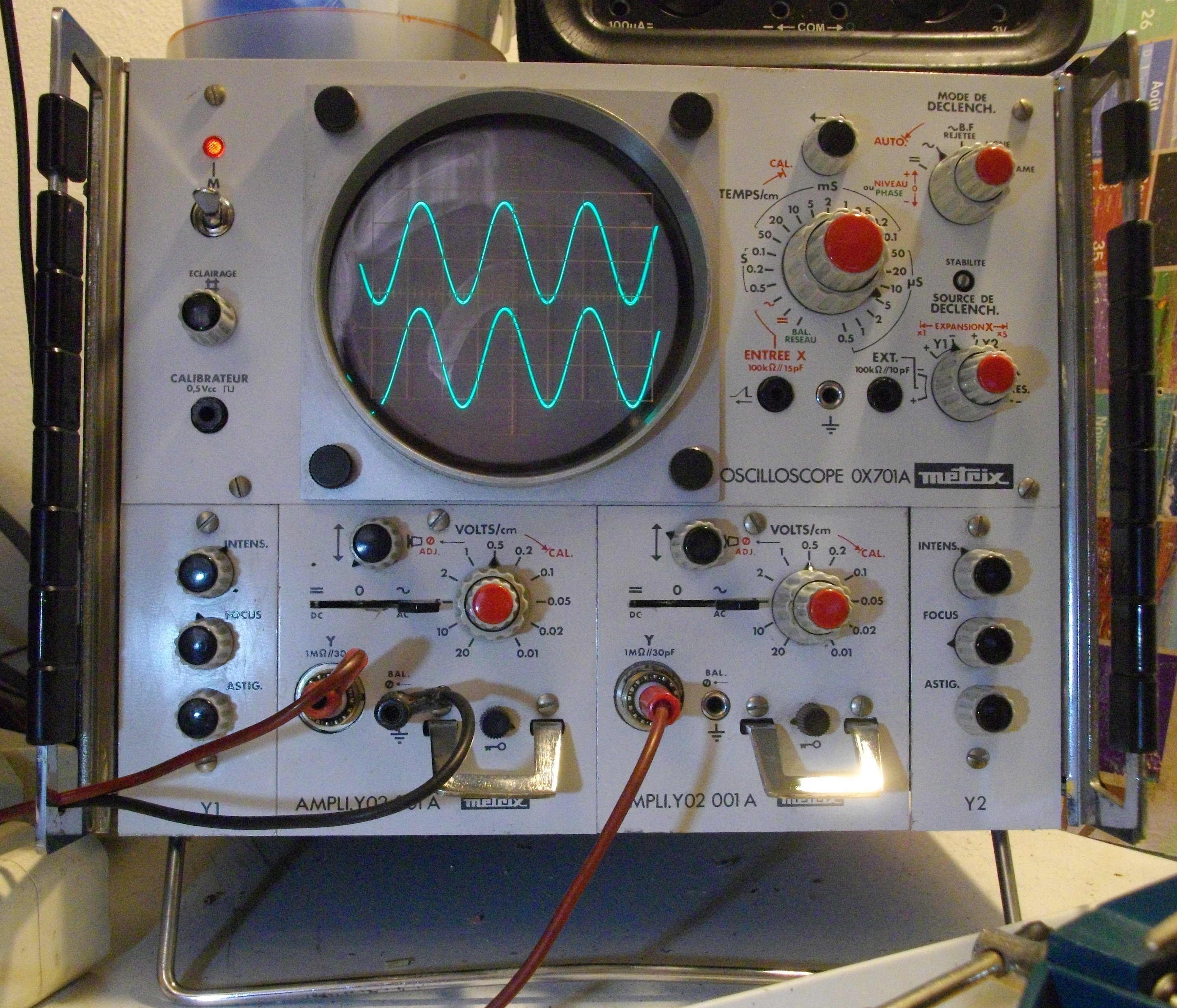

Ci-joint, mon OX701A acheté 30 à la dernière réunion de Monteux et remis à neuf.
Jean-Claude
| |
|
| Sujet : OX701A_Metrix Nouveau | De Adams Le 21-11-2015 à 19:25 sta |
|
Bonsoir
Les tantales sont bien meilleurs que les chimiques , ils gardent leur capacité et ne fuient pas .
Certains disent qu'ils se mettent en CC parce qu'on ne prend pas une marge de sécurité suffisante en tension .
Je possède un oscillo Schlumberger plein de tantales ''gouttes'' je n'ai pas eu de problèmes .
Les tantales en boitier métallique sont increvables .
|
|
| Sujet : OX701A_Metrix Nouveau | De Schoser Le 21-11-2015 à 22:08 sta |
|
Bonsoir M. JEAN-CLAUDE DARIZCUREN,
- Ma réponse sera courte, une chose que vous ne savez pas, Je pratique l'électronique Grand Public et la Mesure depuis les Années 70 et cela sans interruption.
- Je ne mets pas en doute vos compétences, mais à travers ce que je peu constater vous vous êtes planté avec votre OX 715A Metrix. Pour cause, il est instable en température et c'est normal, j'ai eu à vous poser des questions en 2014 sur un autre Forum à ce sujet ???
- Ma Conclusion est simple, ce n'est pas un dépannage que vous avez réalisé, c'est une catastrophe totale.
- J'ai eu à dépanner des Appareils de la Marque METRIX et ce sont des Bons Appareils.
Tout ceux qui ont eu des Tantales en court-circuit sur divers Appareils de cette marque avaient au départ une Alimentation différentielle (+/- 15 volts) en Panne et la protection en limitation de courant aussi.
-- Le résultat est une montée de l'Alim. et les Petits ''Tantale Goutte'' (16 volts) sont ceux qui meurent en premier.
--- Je ne vais pas essayer de vous changer, mais dans ma Carrière, j'ai eu affaire à quelques dépanneurs de votre style qui parlais et surtout pensaient comme vous :
''Sur le terrain, on ne se raconte pas d'histoire. Il faut que ça marche.''
..................???, le Bon résultat est rarement au rendez-vous !, et les Clients sont Mécontent ?
Ma conclusion :
Tant que vous faites ces dépannages pour vous, c'est OK !
ADAMS écrit :
''Les tantales sont bien meilleurs que les chimiques , ils gardent leur capacité et ne fuient pas.'' ...... cela est VRAI, Il a raison !!!
Sans rancune,
Bien Amicalement,
Patrice
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 21-11-2015 à 23:27 sta |
|
Bof, mes deux oscilloscopes fonctionnent parfaitement, c'est le principal.
Moi aussi, sans rancune et bien amicalement
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De Jean-Luc BEULAYGUE Le 22-11-2015 à 00:11 sta |
|
bonsoir
merci d'avoir répondu pour moi, car moi j'y ai renoncé
|
|
| Sujet : OX701A_Metrix Nouveau | De F6CER Le 22-11-2015 à 09:11 sta |
|
Bonjour
si ça peut apporter de l'eau au moulin de Jean Claude F2IJ lorsque je m'occupais du BE de la Compagnie Radio Maritime, l'immense majorité des récepteurs Drake en panne l'étaient à cause des tantale goutte (des engins comme le RR-1 ou le MSR-2 qui coutaient le prix d'une voiture  ) dans les années 70-80 ce fut une véritable cata (on retrouve encore le même problème sur le TR7)
Les seuls fiables sont les CTS-13 mais ...... ça n'est pas le même prix
|
|
| Sujet : OX701A_Metrix Nouveau | De Jean-Luc BEULAYGUE Le 22-11-2015 à 09:28 sta |
|
bonjour
CTS13 : 100 µf / 20 V, 10 h.t chez FARNELL.
Quand je bossais pour la TOMSON CSF, je l'ai monté par centaine
|
|
| Sujet : OX701A_Metrix Nouveau | De Adams Le 22-11-2015 à 10:46 sta |
|
Bonjour
Une carte d'ordinateur des années 1960 .
A part les to-18 ,les transistors sont des Ge .
On voit des condensateurs genre CTS 13 , pas tous ,sans doute à cause du prix , en haut à droite il y a 2 chimiques Sprague complètement HS .
Au premier plan un tantale General Electric 250 µF 6 V non polarisé .
J'avais quelques cartes de la même provenance , les tantales sont en parfait état .
| |
|
| Sujet : OX701A_Metrix Nouveau | De Marcel Bourguinet Le 22-11-2015 à 10:56 sta |
|
Les tantales métallique comme déjà signalé plus haut sont increvable. Par contre les gouttes sont bien moins fiables, surtout si on les utilisent a leur tension nominale, il ne supportent absolument pas les surtensions même très courte. On doit en général les utiliser a 50% de leur tension se service.
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 22-11-2015 à 21:45 sta |
|
Bonjour,
perso, sur du Schlumberger, Ferisol, analyseur de spectre HP-8590, oscillo Tektro 475 et autres, plusieurs tantales goutes en c/c (après plus de 25 ans de service)
remplacés par de bons chimiques série 135 Philips à faible ESR, plus de problèmes ni de mauvaises indications ou instabilités
la plupart en découplage du 12 V ou du 5 V
les tantales métal, jamais de problèmes
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 23-11-2015 à 00:52 sta |
|
Merci à F6CER et à F6FLC. Est-ce que vous parlez des composants de la photo ci-jointe. Je ne connais que ceux-là. En TV je n'ai pas souvenir d'en avoir vu. Suivant vos réponses, j'ai d'autres questions à vous poser.
Jean-Claude
| |
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 23-11-2015 à 00:55 sta |
|
Yes Jean-Claude
j'en encore des neufs, je comparerai à l'occasion les ESR avec un pont RLC moderne par rapport à des normaux
mais quand j'en ai un qui pète sur un appareil de mesure, je ne change que celui-là
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 23-11-2015 à 02:05 sta |
|
ok Michel, sur mon oscille, d'après le pont Metrix 620, sans la composante continue, ces gouttes sont HS. tangente delta >0,02. Mais je me demande si mon Metrix est valable pour ces composants. La tension de mesure est 5V/50Hz. J'ai d'autres appareils, mais ils ne mesurent pas tg delta. Est-ce que tu confirmes que je peux remplacer ces composants avec les chimiques qu'on utilisait pour les alims à découpage? Je ne cherche pas à avoir raison, tu t'en doutes, je veux m'instruire.
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 23-11-2015 à 19:14 sta |
|
Salut Jean-Claude, quand je l'ai fait, je ne connaissais pas encore la ESR
je l'ai fait et ça a toujours marché
j'ai quand même évité les premiers prix asiatiques
mais j'achetais chez RS pour les alims à découpage de scopes des chimiques annoncés comme ''spécial basse impédance'' de la série 135 de Philips
il m'en reste, faudrait que je compare, mais faut y penser, le PC est loin de l'atelier
après, les détails, pas étudié
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De GeorgesGiralt Le 23-11-2015 à 20:29 sta |
|
Bonsoir,
Les condos tantales ont tous mauvaise réputation ce qui fait qu'ils sont interdits en aéronautique.
Certains peuvent exploser en fonctionnement normal ou prendre feu. Tous sont impactés. Seule la proba change un peu.
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 24-11-2015 à 03:07 sta |
|
Ok Michel et Georges Giralt. Vous confirmez mes doutes. Pour terminer sur une boutade :
J'ai cru, que j'avais perdu mes capacités.......chimiques, bien sûr, hé, hé.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De omer gennius Le 24-11-2015 à 11:02 sta |
|
J'ai aussi un appareil de mesure où les tantales ont pétés avec le temps. Les tantales avaient l'avantage d'avoir des coef de température très bons (c'est pas bien français, disons que la valeur capacitive variait peu avec la température). Le problème c'est que trente ans ont passés et qu'on s’aperçoit qu'ils vieillissent mal, souvent en CC se qui effectivement peut provoquer la surchauffe des composant d'alim et mettre le feu. Pour mémoire, ils étaient autorisés et validés à l'époque (années 80) pour tous les appareils de mesures et matériels télécom et même recommandés. Et vu que dans un appareil il y en a plus d'une centaine, pas facile à réparer.
Bon courage
|
|
| Sujet : OX701A_Metrix Nouveau | De XYZ du 56 Le 24-11-2015 à 12:05 sta |
|
Pour info: la fabrication de ces tantales n'était pas la même pour tous!
Faisant du SAV, et, en plus, construisant des cartes en fonction des besoins, le fournisseur de ces condos était toujours le même, mon directeur technique surveillant l'approvisionnement nous
obligeait à n'utiliser que ''ces capas là''! On ne discutait pas à cette époque... on obéissait!!!
Certaines cartes ont 35-40 ans de service et mes collègues (actuels!) m'ont certifié n'avoir aucun problème avec. Ces machines sont vieilles et vont partir certainement d'ici peu à la casse.
Quel était le fabricant de ces ''bêtes merveilleuses'' (les tantales!)? Je ne le sais pas, ne m'en étant pas inquiété alors.
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 24-11-2015 à 16:32 sta |
|
Pour F6FLC, Bonjour Michel. Je suis allé chez BIP à Cannes pour acheter des condensateurs neufs. Ceux de mon stock ont plus de 10 ans. J'ai comparé la valeur capacitive pour un goutte tantale et un chimique 102°, les deux de 10 µF. Au pont Metrix j'ai la même tangente delta : 0,025 J'ai ensuite mesuré la tension alternative aux bornes du condensateur, toujours branché sur le pont, on trouve 5,5 V eff/50Hz. Pour étudier avec autre chose que 50 Hz, j'ai fait un autre genre d'essai, avec le géné BF. j'ai branché successivement les deux condensateurs en série avec une 1000 . Celle-ci, côté masse, avec un oscillo à ses bornes. A partir de 20 kHz, j'ai 10 mVcc à l'oscillo pour les deux condos. Au dessus, ça augmente de la même manière sur les deux. J'ai fait ça parce qu'on dit beaucoup de bien des tantales pour la tenue en fréquence. Je me rappelle tout de même que beaucoup d'alims à découpage de TV montaient allègrement à 80 ou 100kHz en signaux presque carrés, tout ça avec uniquement des 102°. J'en ai jamais vu exploser, à cet endroit. Les faibles valeurs diminuent de capa, à la longue et les fortes valeurs on le dôme qui gonfle. Un peu comme les PC. Mais c'est de plus en plus rare.
Michel, comme tu es beaucoup mieux équipé que moi, tu me diras ce que tu constates de ton côté.
Merci d'avance
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 24-11-2015 à 17:25 sta |
|
Pour la mesure avec le géné BF, j'ai recommencé d'une autre façon. La première n'était pas correcte. Le condensateur est côté masse avec un oscillo à ses bornes. La résistance série est côté chaud du géné. L'autre trace de l'occillo est sur la sortie du géné qui est réglé en sortie 4 Vcc carré. De 100 kHz à 1MHz, on trouve 30 mV/cc pour les deux condensateurs. Même essai avec un tantale récupéré sur l'oscillo Metrix, et qui paraît bon au pont. Même résultat. Un truc me gêne, la tg delta sur le tantale récupéré est > 0.3 sur le pont Metrix. Faut-il en déduire que le pont n'est pas compatible? Pourtant un tantale neuf on trouve 0.025. Il est vrais que ce n'est pas la même marque.
A suivre...
Jean-Claude
|
|

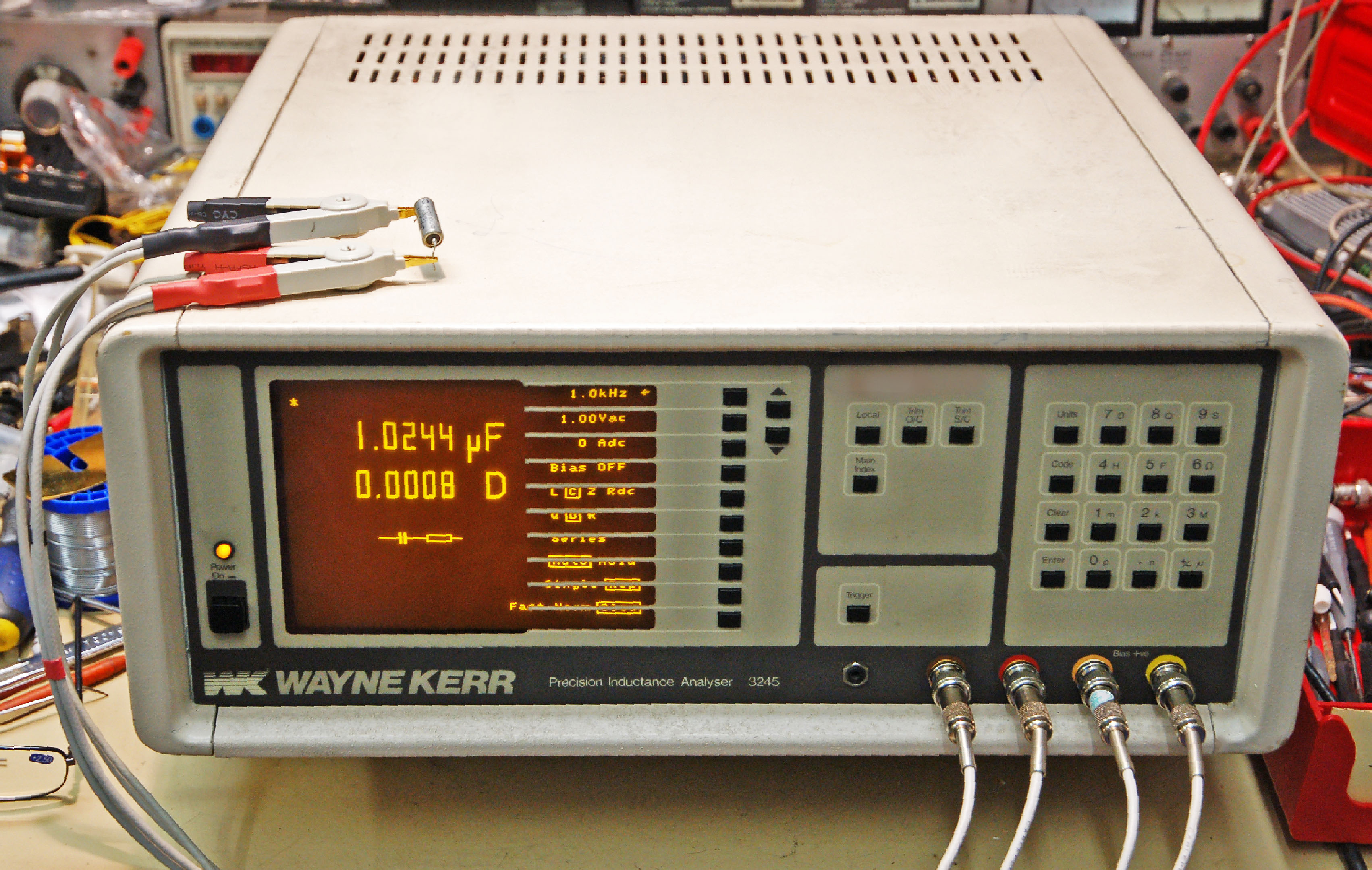

| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 00:12 sta |
|
Bonjour,
faut que j'y pense dans la journée
pour les capas, il mesure à 100, 1000 Hz et 10 KHz
il mesure la capa, l'ESR et le facteur de dissipation D
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 25-11-2015 à 09:58 sta |
|
Ok Michel, super ton appareil. Si tu veux, en profitant de te ramener ton matériel vidéo, je pourrai t'emmener un tantale que je pense HS et un qui paraît bon, récupérés sur l'oscillo. Tu me passes un coup de TPH quand tu as un moment.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 11:57 sta |
|
Pas de pb, appelle moi toi !
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 12:51 sta |
|
Bonjour,
j'ai mesuré quelques capas de 33 µF
mesures C = capa
D = facteur de dissipation
Q = facteur de qualité
R = résistance
Z = valeur d'impédance absolue (dixit le mode d'emploi)
1 = ancien Philips bleu
C = 30,82 µF
D = 0,23
Q = 4,3
R = 1,19
Z = 5,29
2 = tantale goutte 1
C = 35,59 µF
D = 0,49
Q = 2
R = 2,2
Z = 4,99
3 = tantale goutte 2
C = 26,12 µF
D = 0,49
Q = 2,14
R = 2,85
Z = 6,7
4 = tantale pro tube alu
C = 32,26 µF
D = 0,2
Q = 4,86
R = 1,01
Z = 5,03
5 = tantale pro alu 68 µF
C = 71,77 µF
D = 0,31
Q = 3,18
R = 0,69
Z = 2,32
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 12:57 sta |
|
Mesuré avec un pont Tonghui TH-2811D
chinois, mais comparé à un pont pro très cher, mêmes indications
 https://www.globalmediapr…
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 13:02 sta |
|
Et le Philips normal vaut les tantales !
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De bthiry Le 25-11-2015 à 13:49 sta |
|
j'en déduis que le pont fait sa mesure à 1000Hz ...
pour l'ancien philips bleu :
1/( c) = 1/(2* *100*0.00003082)=5.164
R=5.164*D=5.164*0.23=1.187
Z= 5.164*5.164+R*R= 5.30
|
|
| Sujet : OX701A_Metrix Nouveau | De bthiry Le 25-11-2015 à 13:50 sta |
|
oups:
1/(c) = 1/(2**1000*0.00003082)=5.164
|
|
| Sujet : OX701A_Metrix Nouveau | De bthiry Le 25-11-2015 à 13:52 sta |
|
Zut alors,
les caractères spéciaux ne passent pas quand on fait copier / coller...
j'ai perdu dans la bagarre
|
|
| Sujet : OX701A_Metrix Nouveau | De bthiry Le 25-11-2015 à 13:53 sta |
|
ainsi que
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 25-11-2015 à 14:22 sta |
|
Merci Michel, tu as fait le maximum. Je t'envoie un email pour, peut-être, samedi.
Pour bthiry, quand je ne réussis pas à passer des formules, je fais une copie d'écran et je la transmets en JPG. C'est tout ce que j'ai trouvé.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 14:27 sta |
|
Bonjour,
oui, j'ai mesuré à 1000 Hz pour ne pas surcharger le tableau, pour ces valeurs c'est bon
sinon, j'ai aussi du 100 Hz et du 10 KHz
sur l'ancien pont Wayne & Kerr, j'avais 42 fréquences et possibilité d'ajouter une composante continue, mais il est hélas tombé en panne de carte graphique
Michel...
| |
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 25-11-2015 à 14:31 sta |
|
Voilà un bout de page de la doc du 2811D
Michel...
| |
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 28-11-2015 à 16:44 sta |
|
Bonjour, pour clore ce sujet, je suis allé chez notre ami F6FLC qui possède tout ce qu'on peut rêver, de matériel de mesure professionnel. C'est évident, les condensateurs chimiques 102° et les tantales, neufs, que j'ai trouvé en local, ont les mêmes caractéristiques. Chacun choisira sa solution.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De Schoser Le 28-11-2015 à 18:01 sta |
|
Bonsoir,
Pour revenir avec votre Photo des Composants Tantale remplacés, l'on constate que pratiquement l'ensemble de ces Condos a souffert et certainement par échauffement.
- Il est clair qu'ils ont été suralimentés en Tension ?
Amicalement,
Patrice
| |
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 28-11-2015 à 18:42 sta |
|
Bonjour,
ça ne serait pas plutôt un marquage de peinture qui se serait oxydé, mal vieilli ou autre ?
ils sont tous au même endroit
Michel...
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 28-11-2015 à 19:05 sta |
|
Bonsoir, Il n'y a eu aucune surtension, cet oscilloscope fonctionnait encore quand je l'ai acheté, il y a 3 semaines. Le balayage horizontal était en panne, les traces ne couvraient pas la totalité de l'écran. Il y avait juste un transistor coupé dans l'ampli horizontal. Je suis sûr que cet oscilloscope n'a jamais été ouvert depuis sa sortie d'usine. J'ai changé ces condensateurs parce que je sais depuis longtemps qu'ils deviennent mauvais vers 50, 100 Hz, assez rapidement. Au dessus de 1000 Hz, je ne discute pas, j'ai pu vérifier avec F6FLC sur son matériel professionnel. Sur mon pont Metrix, je voyais bien qu'il y avait quelque chose d'anormal. Mais la mesure était imprécise. Avec F6FLC, pas d'erreur possible. Les condensateurs que j'ai retirés, paraissent neufs. C'est la photo qui a dû vous tromper. Bon, je passe à autre chose.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De F2ij Le 28-11-2015 à 19:08 sta |
|
Merci pour ton aide Michel et ravi pour les mesures sur le petit tranceiver.
Amicalement.
Jean-Claude
|
|
| Sujet : OX701A_Metrix Nouveau | De F6FLC Le 29-11-2015 à 01:43 sta |
|
|
|
| Sujet : OX701A_Metrix Nouveau | De Rryfdh Le 29-11-2015 à 07:30 sta |
|
Merci pour toutes ces informations!
|
|
|
Journaux du site au 22/08/2022 à 10:26
