Bonjour,

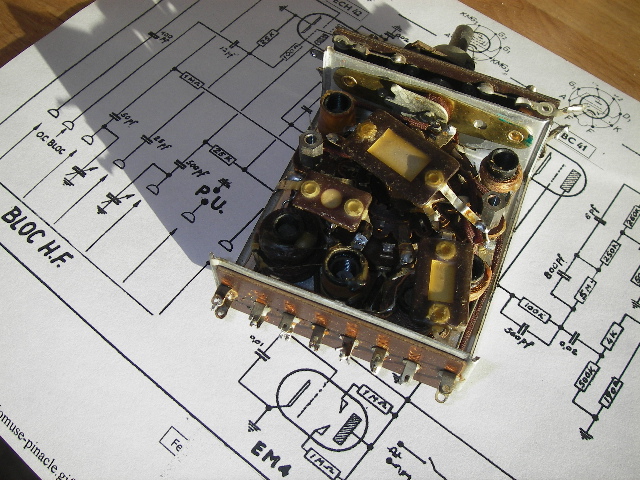

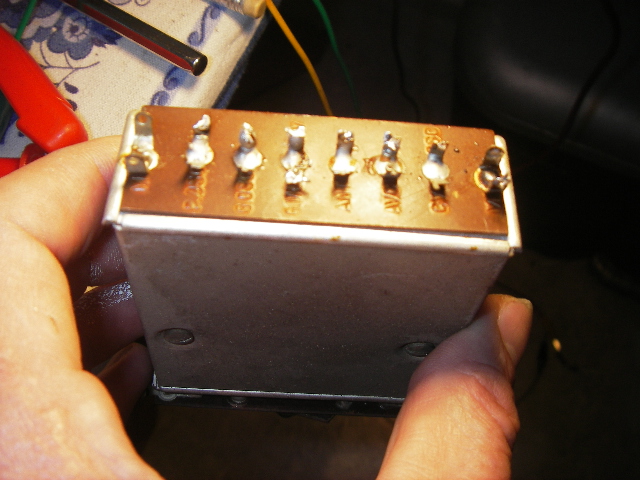

Pour reconstruire le câblage de Radiomuse pinacle51 correctement, je dois le ''Bloc HF'' élargi et ouvert.
Qui peut aider à comprendre les abréviations utilisées?
Qu'est-ce que:
M (châssis, moins?)
P.OSC?
G.OSC?
G.MOD / CV?
ANT (Antenne?)
AVC?
CV / OSC?
Si je réussis, de dessiner un diagramme de l'intérieur ''Bloc HF'', je peux lui donner ici à l'archive.
Merci beaucoup,
Stefan
| |
|
| Sujet : Abréviations Nouveau | De casevech Le 08-12-2015 à 11:18 sta |
|
cv osc connecté au cv partie osclliatrice
av c'est egal a cav
ant antenne
grille modulatrice et cv accord
grille osc
plaque osc
m masse
le CV a deux cages une accord et une osc
grille et plaque ce sont les cosses de la lampe changeuse
normalement d'apres les photos il s'agit d'un bloc sécurit 424
|
|
| Sujet : Abréviations Nouveau | De casevech Le 08-12-2015 à 11:24 sta |
|
le bloc et reference sous le titre bloc commandant dupont archive
|
|
| Sujet : Abréviations Nouveau | De F6FLC Le 09-12-2015 à 00:00 sta |
|
Bonjour,
oui, mais Stefan n'est pas français, donc écrire les mots en entier
CV = condensateur variable
OSC = oscillateur
AVC = contrôle automatique de volume
M = oui, châssis moins (masse)
G = grille
P = plaque = anode
Michel...
|
|
| Sujet : Abréviations Nouveau | De Radiostefan Le 09-12-2015 à 08:39 sta |
|
Bonjour Michel,
Oui, je sais française que par fragments.
L'école était en 1975, il ya 40 ans.
Je utilise un programme de traducteur web.
Merci pour extraire les abréviations.
Donc, je commence à comprendre comment cela devrait fonctionner.
Dans ma radio le Bloc Securit M 425
Je suis un musicien d'orchestre dans une Philharmonie. Une collègue est né à Paris. Ne pas essayer de comprendre la logique et français constructions françaises, elle m'a dit. Allemand ne peut pas penser français ... malheureusement elle a raison ...
Stefan
| |
|
| Sujet : Abréviations Nouveau | De Radiostefan Le 09-12-2015 à 08:56 sta |
|
Bonjour casevech,
Dans ma radio est le Bloc Securit 425M.
Peut-être qu'il est un schéma dans l'archive.
Malheureusement, je ne l'ai pas encore compris comment fonctionne l'archive.
Je vois une liste de nombreux sites Web, mais ce qui pourrait être l'archive, je ne comprends pas.
Mais Michel a extrait les abréviations, qui est d'une grande aide. Peut-être que je peux maintenant tracer le diagramme et de reconstruire complètement le câblage correct.
Stefan
|
|
| Sujet : Abréviations Nouveau | De Jacques (webmestre) Le 09-12-2015 à 11:02 sta |
|
Voila la doc des archives du bloc 424.
| |
|
| Sujet : Abréviations Nouveau | De F6FLC Le 09-12-2015 à 16:55 sta |
|
Bonjour,
sur le schéma il est écrit CAV
ce serait plus juste d'écrire CAG = contrôle automatique du gain
Michel...
|
|
| Sujet : Abréviations Nouveau | De Radiostefan Le 09-12-2015 à 17:57 sta |
|
Maintenant, ça devient intéressant.
Ma radio a H.F. Bloc Securit 425M, je l'espère, il n'y a pas de différence au plan du Bloc 424e
Pourquoi?
Le plan du Bloc 424 est pas égal au plan de la radio (connecter le condensateur variable à l'oscillateur) et la situation dans le câblage de la radio est encore différente. vraiment compliqué.
|
|
|
