| Sujet : Teppaz Tourist Nouveau | De Philippe Girard Le 14-12-2015 à 20:46 sta |
|
Bonsoir.......
Quelqu'un possede -t-il le schéma de ce TD.....
Un schéma LISIBLE.......
J'ai ,bien sur ,visité les archives,Doctsf et Teppaz-Passion.......meme schéma!,d'aussi mauvaise qualité...
Bon,c'est sur, ca aide....mais au cas ou.........
Merci!
|
|
| Sujet : Teppaz Tourist Nouveau | De Hyperman75 Le 15-12-2015 à 11:37 sta |
|
|
|
| Sujet : Teppaz Tourist Nouveau | De crilemans Le 15-12-2015 à 12:24 sta |
|
Bonjour camarade.
J'ai ce schéma intitulé TOURIST-MAJOR en pdf.
On peut le zoomer jusqu'à 200 %,, il reste encore bien lisible.
Bye.
crilemans.
| |
|
| Sujet : Teppaz Tourist Nouveau | De allo39110 Le 15-12-2015 à 13:33 sta |
|
Bonjour,

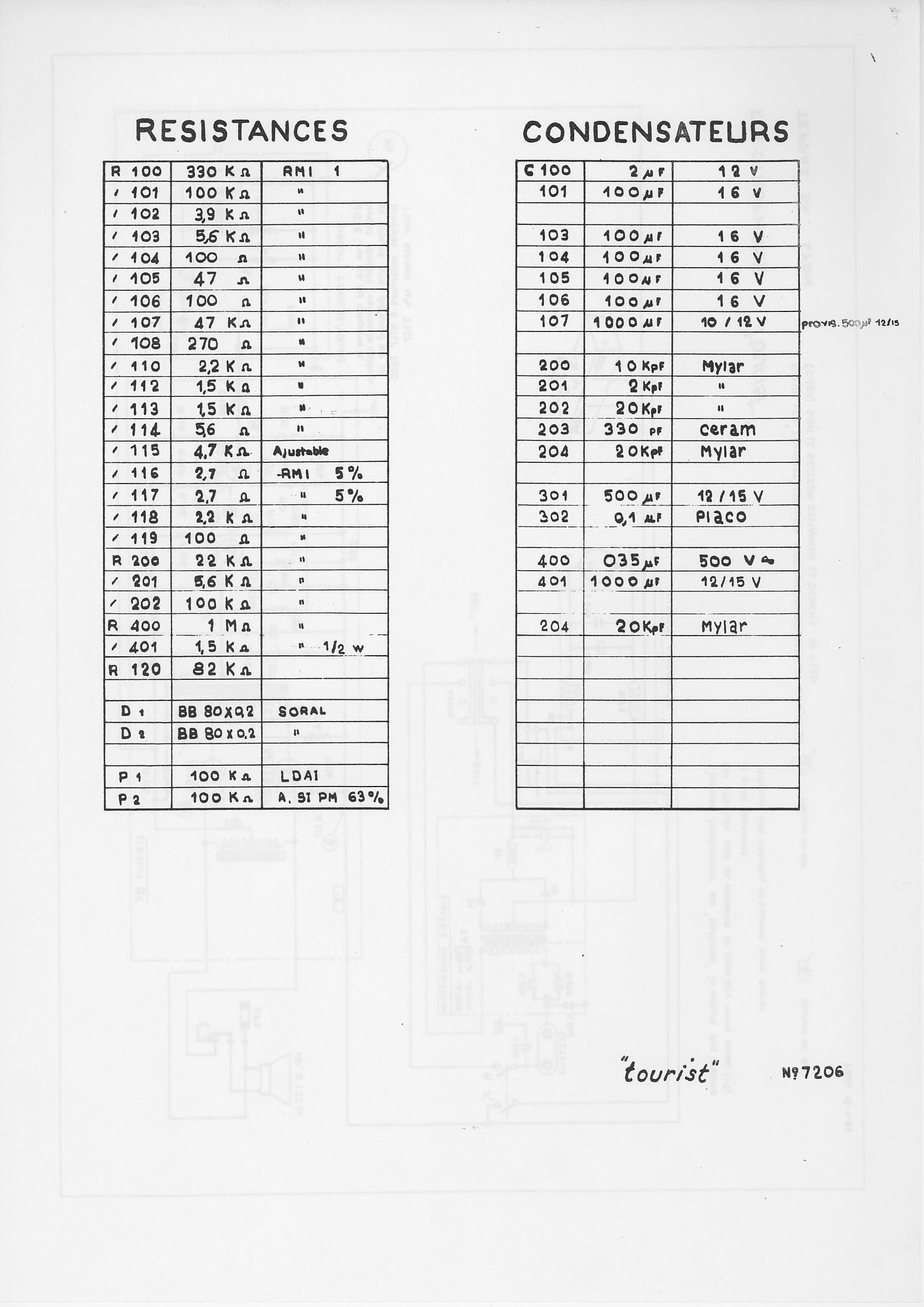

Voici plan et liste des composants.
Bonne restauration.
| |
|
| Sujet : Teppaz Tourist Nouveau | De allo39110 Le 15-12-2015 à 13:39 sta |
|
oups.erreur avec 2 fois les composants. Voici le plan.
| |
|
| Sujet : Teppaz Tourist Nouveau | De Marcel Bourguinet Le 15-12-2015 à 13:52 sta |
|
Sauf que le schéma diffère entre le Tourist et le Tourist Major mème si les transistors sont les même.
|
|
| Sujet : Teppaz Tourist Nouveau | De allo39110 Le 15-12-2015 à 16:06 sta |
|
Bonjou,

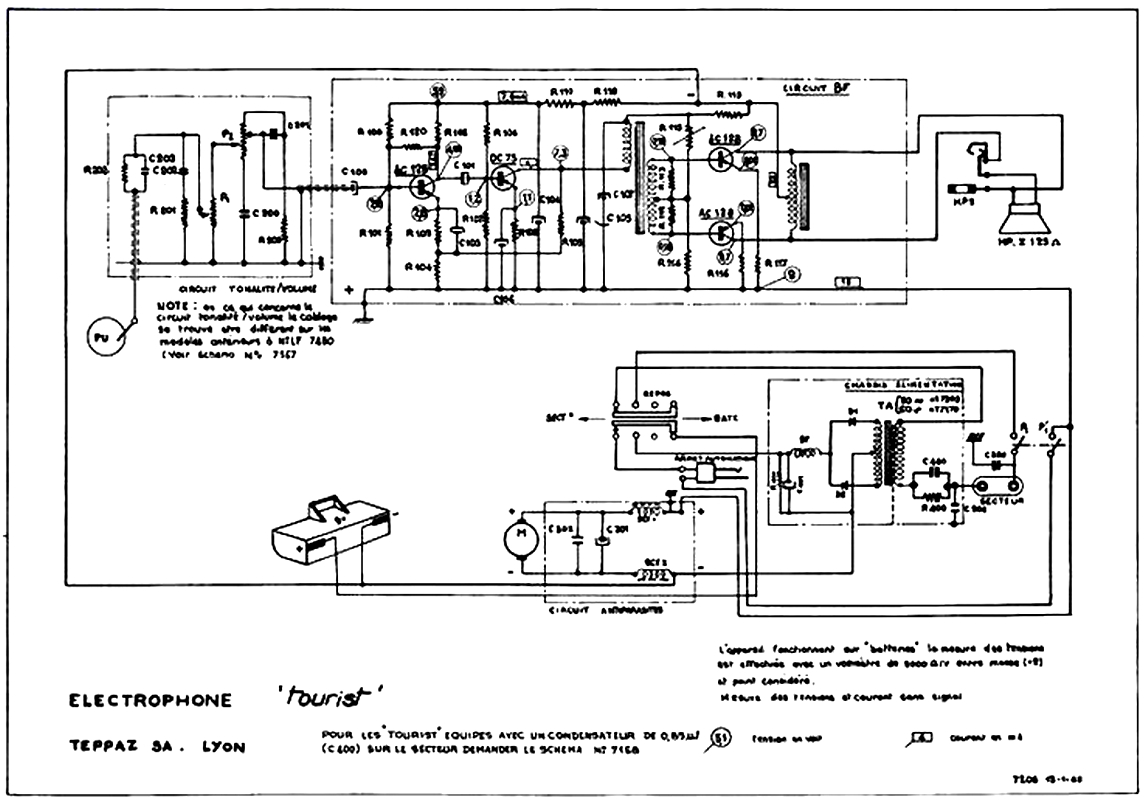

Très judicieuse remarque de Marcel Bourguinet. Voici le plan du Tourist, mais pas très net. Ma liste de composants correspond sans doute à ce modèle.
| |
|
| Sujet : Teppaz Tourist Nouveau | De Philippe Girard Le 15-12-2015 à 19:28 sta |
|
Bonsoiratous.....
Merci pour vos schémas et liste de composants......

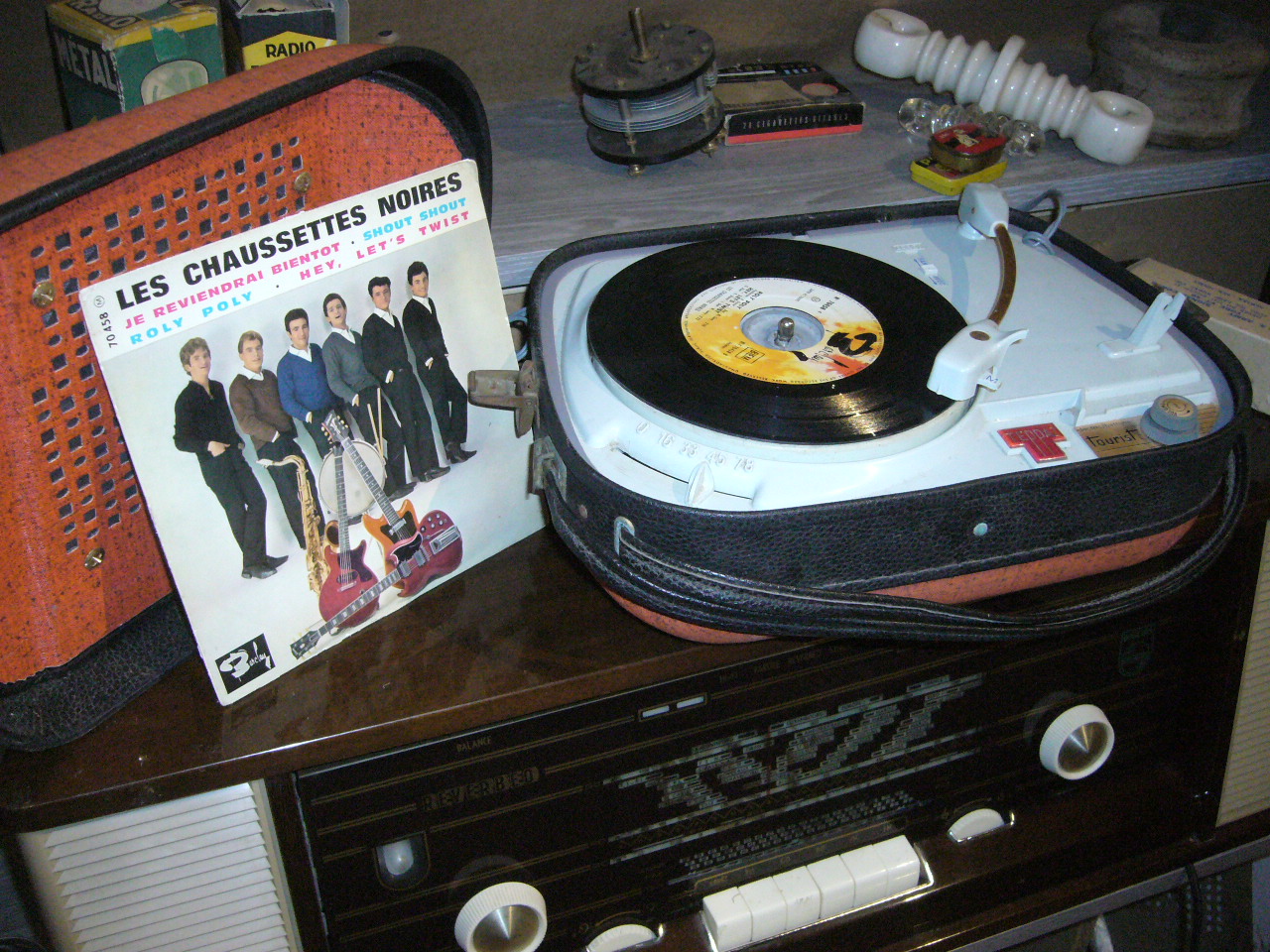

Voici une photo de la petite béte....Il fonctionne mais je pense que, tout comme les montages a lampes ,il faut se méfier des vieilles capas de découplage,liaison et alim...
Je l'ai trouvé il y a quelques années sur une brocante ,j'ai meme la boite en carton d'emballage!
Merci Crilemans pour le schéma du Tourist Major....c'est bien lisible...
Allo39110,merci aussi pour la liste des composants....
Mais le plan ,c'est celui dont je parlais.....
En principe ,ce soir ,mon épouse me rapporte un saphir neuf trouvé chez Paleophonies...
Ca va twister pour le 1er de l'an....
| |
|
| Sujet : Teppaz Tourist Nouveau | De michel 87 Le 15-12-2015 à 20:02 sta |
|
Bonsoir,
Bon, d'accord, il est branché sur le secteur, mais est-ce indispensable de l'utiliser avec un isolateur pareil?
|
|
| Sujet : Teppaz Tourist Nouveau | De Philippe Girard Le 15-12-2015 à 20:11 sta |
|
Hé hé ,!Non ,il n'est meme pas branché cette fois,c'est juste pour la photo....
Les deux isolateurs en question sont des trucs récupérés dans le chantier naval ou je travaille,ils équipaient les bateaux de peche autrefois ..l'antenne radio.
J'en ai donné quelques uns ,estampillés PYREX..!comme les plats qui vont au four ,ou les verres....
|
|
|
