| Sujet : Changeur 45Tours Nouveau | De larosaie Le 22-12-2015 à 18:19 cms |
|  |
Bonjour,
J'ai un changeur de 45 tours pour mon électrophone PHILIPS, mais je pense qu'il me manque des morceaux car je ne vois pas comment le changement de disque se produit.
Voir photo.
Par contre j'ai un bras avec une tige dont je ne connais pas l'utilité, savez vous à quoi sert cette pièce?
| |
| |
|
| Sujet : Changeur 45Tours Nouveau | De Jo Le 22-12-2015 à 18:47 sta |
|
ça ne servirait pas à mettre plusieurs disques , en les empilant ?
|
|
| Sujet : Changeur 45Tours Nouveau | De Dominique ( en vadrouille ) Le 22-12-2015 à 18:53 sta |
|
Si j'ai bonne mémoire, le changeur est actionné par un mécanisme sur l'axe du plateau.
Les deux ergots du changeur rentrent le temps de faire tomber un disque, quand le bras de la platine fait son retour en position de départ.
Il y a également un sytème qui plaque les disques en position horizontale. Cette pièce a son axe proche de celui du bras de la platine.
Dominique.
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 22-12-2015 à 19:02 cms |
| |
Re,
Je pense aussi que c'est pour empiler plusieurs disques mais je ne vois pas la subtilité ou il me manque des éléments.
Merci.
| |
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 22-12-2015 à 19:08 cms |
| |
Si une personne avait une photo de ce type de matériel cela me permettrait de voir si j'ai tous les éléments.
| |
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 22-12-2015 à 19:25 sta |
|
Bonjour,
il manque la tige centrale par laquelle est transmis le mouvement pour faire rentrer les ergots
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 22-12-2015 à 19:37 sta |
|
Comme celui-là >
l'autre sert à maintenir les disques empilés à plat
Michel...
| |
|
| Sujet : Changeur 45Tours Nouveau | De dom Le 22-12-2015 à 19:39 sta |
|
Bonsoir,
Pour avoir eu dans le passé, des électrophones avec ce système, mais en plus moderne, car c'était dans les années 70, il y avait un deuxième bras fixé près de celui portant la cellule, et je me rappelle que ce fameux bras devait être soulevé perpendiculairement, car maintenu par un ressort par le dessous, puis on le relachait sur le dessus de la pile de disques. Ce bras maintenait les disques. Il me semble qu'il y avait un axe qui s'enfonçait dans le centre de la platine, puis ensuite l'empileur.
Je ne sais pas si cela va vous aider... Bonne chance.
Dom.
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 24-12-2015 à 18:47 cms |
| |
Bonsoir,
Effectivement, la boite est la même que sur la photo, il me manque donc bien l'axe central, par contre je ne connais pas la longueur ni la forme de celui ci, car sur l'autre partie, une partie est coupée en deux. Si j'ai un schéma coté, je serai capable de le refaire car j'ai un tour d'établi.
Pour l'autre pièce, je pense qu'il me manque aussi une pièce, et que c'est pour les 33 tours, je vais continuer à cehercher.
Merci encore pour vos réponses.
| |
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 24-12-2015 à 21:56 sta |
|
Bonjour,
un axe simple ne suffit pas
il est fendu en long, et dans la fente il y a une longue pièce métallique en acier avec une goupille pivot vers le centre
en bas la partie qui dépasse de l'axe est poussée par le mécanisme, ça retransmet le mouvement en haut dans l'autre sens et ça fait rentre les ergots qui retienne le disque
je crois qu'il y a aussi un système pour que les disques ne tombent pas tous en même temps
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 24-12-2015 à 22:08 sta |
|
Ce n'est pas celui-là, il est plus récent
mais même principe
Michel...
| |
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 24-12-2015 à 22:09 sta |
|
On insère la tige pour les 33 t dans le cylindre prévu pour les 45 t
le cylindre seul ne suffit pas
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 25-12-2015 à 13:25 sta |
|
Et l'autre pièce est ce qui sert à maintenir les disques à plat, ça appuie par dessus
telle quelle elle sert pour les 33 t, et pour les 45 t, on rentre la partie verte qui coulisse vers l'intérieur
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 29-12-2015 à 14:42 cms |
| |
Bonjour,
Merci beaucoup pour ces infos, j'avais un peu déserté le forum pendant les fêtes.
Effectivement si l'axe est aussi particulier que celui de la photo, la refabrication risque d'être délicate.
Oui, la descente du disque se fait par l'effacement des deux doigts, mais il y a aussi deux plaques métalliques qui bloquent la descente des auttres disques. En fait entre les deux doigts et les lamelles métalliques, il y a un intercallaire de l'épaisseur d'un disque.
Je pense que la séquence est la suivante, dans un premier temps les deux lamelles sortent au dessus du disque qui va descendre pour éviter aux autres de le suivre et enfin le disque descend sur le plateau par rétractation des doigts.
Merci encore.
Paul
| |
|
|
| Sujet : Changeur 45Tours Nouveau | De XYZ du 56 Le 29-12-2015 à 19:41 sta |
|
Bonsoir,
On trouve, parfois, dans les brocantes, etc. ce type de pièce vendue seule: par 2 fois le vendeur ne savait où elle allait et à quoi elle pouvait servir.
On trouve aussi ce type d'électrophone complet pour pas (trop) cher.
Bonne chance et meilleurs voeux... avec 3 jours d'avance!!!
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 30-12-2015 à 00:08 sta |
|
Bonjour,
oui, c'est ça
et une fois le disque posé, le suivant est maintenu par les lamelles, une fois les doigts ressortis, les lamelles se rétractent et le disque descend sur les doigts avec les autres au dessus qui descendent aussi de quelques millimètres
et l'axe seul sert aussi pour les 33 t
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 30-12-2015 à 00:12 sta |
|
Et je parle bien du centreur en zamac de la première photo
celui des deux photos est en plastique et plus récent, pas tout à fait le même principe
il me semble que c'est le haut qui se déplace
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 30-12-2015 à 00:28 sta |
|
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 30-12-2015 à 18:27 cms |
| |
Bonjour,
Merci pour le lien, on voit effectivement l'axe en fonctionnement, j'essaierai d'en trouver dans les braocantes ou vides grenier.
Merci pour votre contribution.
| |
|
|
| Sujet : Changeur 45Tours Nouveau | De Philippe Girard Le 30-12-2015 à 20:32 sta |
|
Bonsoiratous......

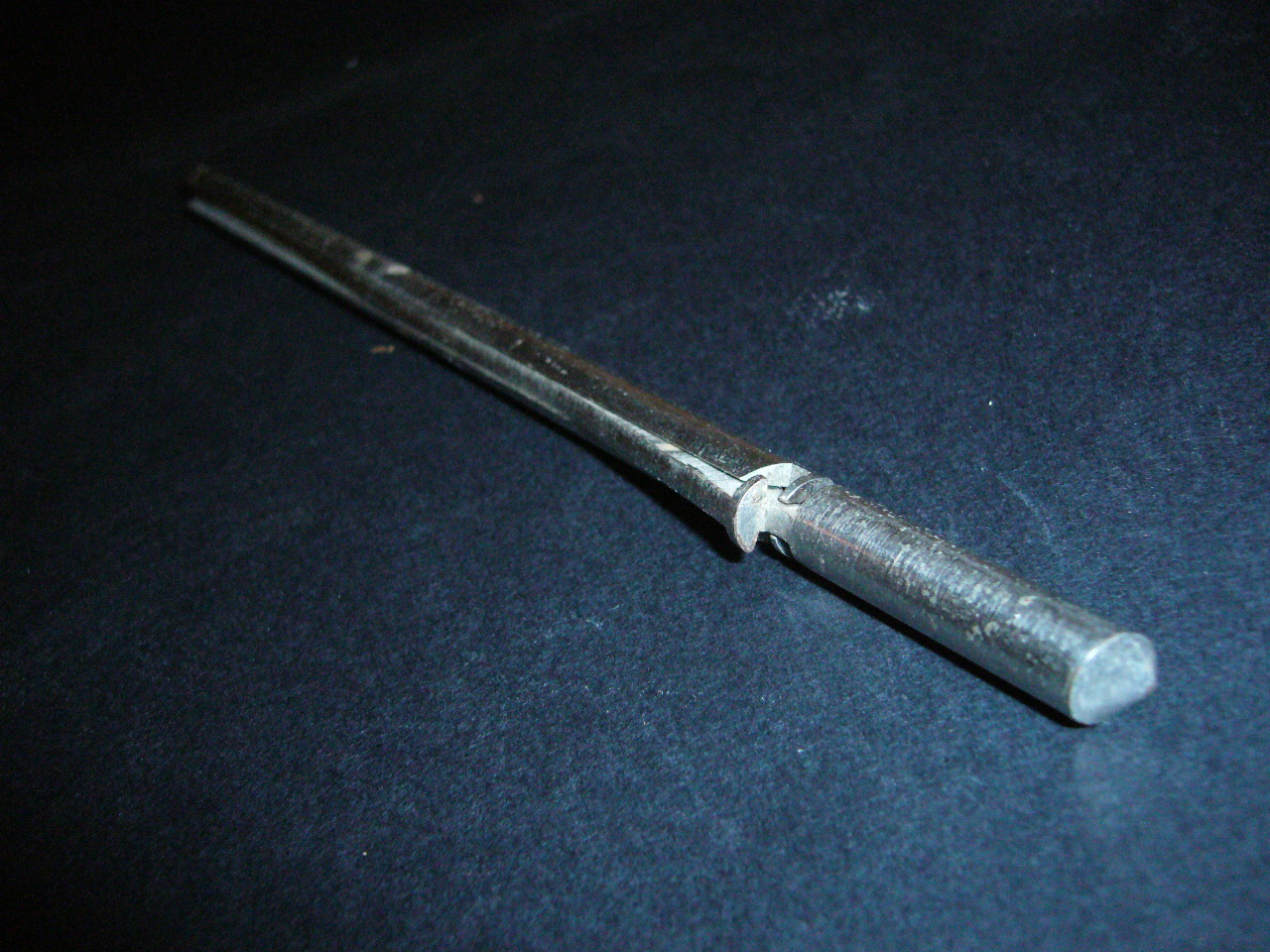

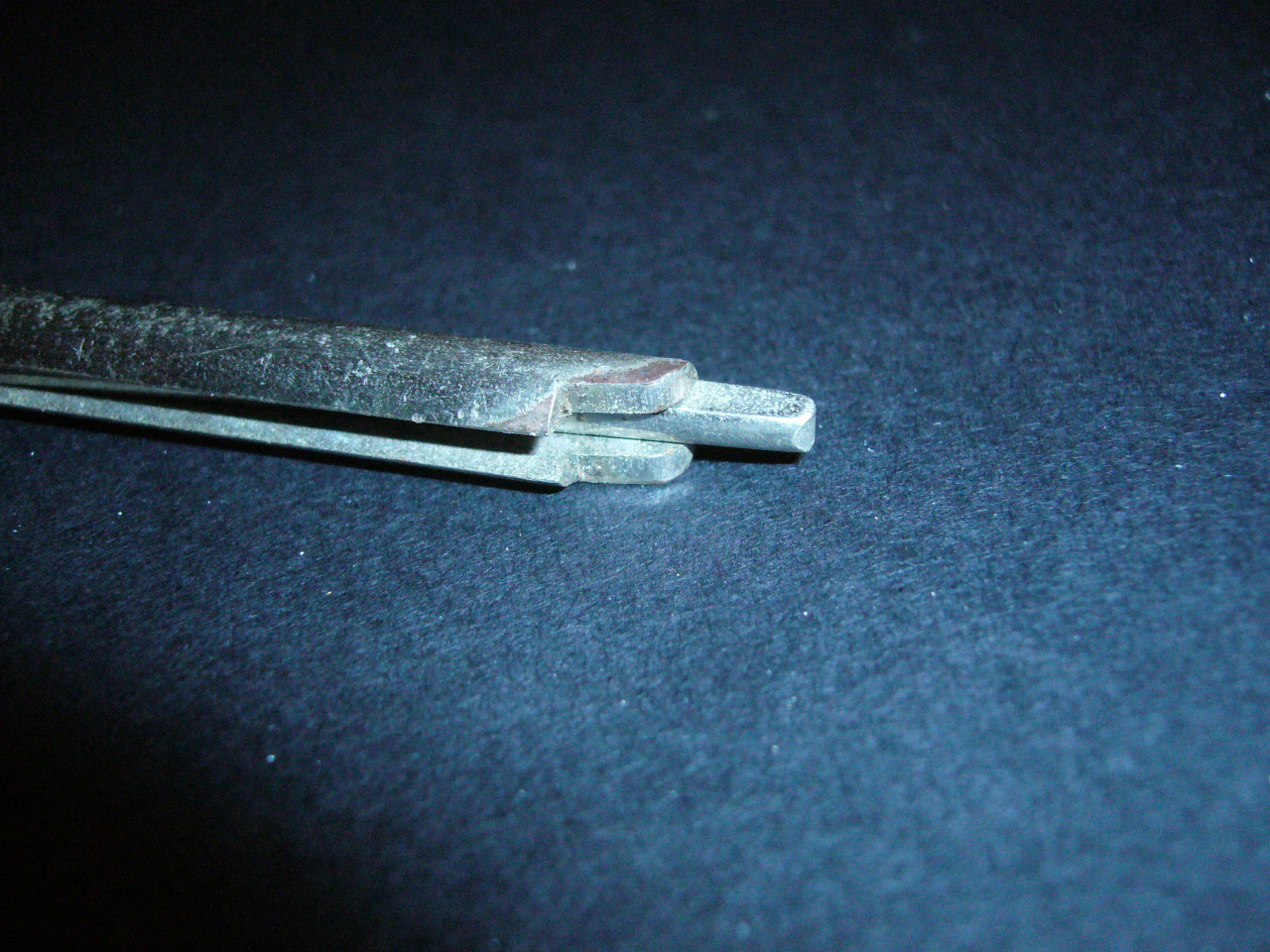

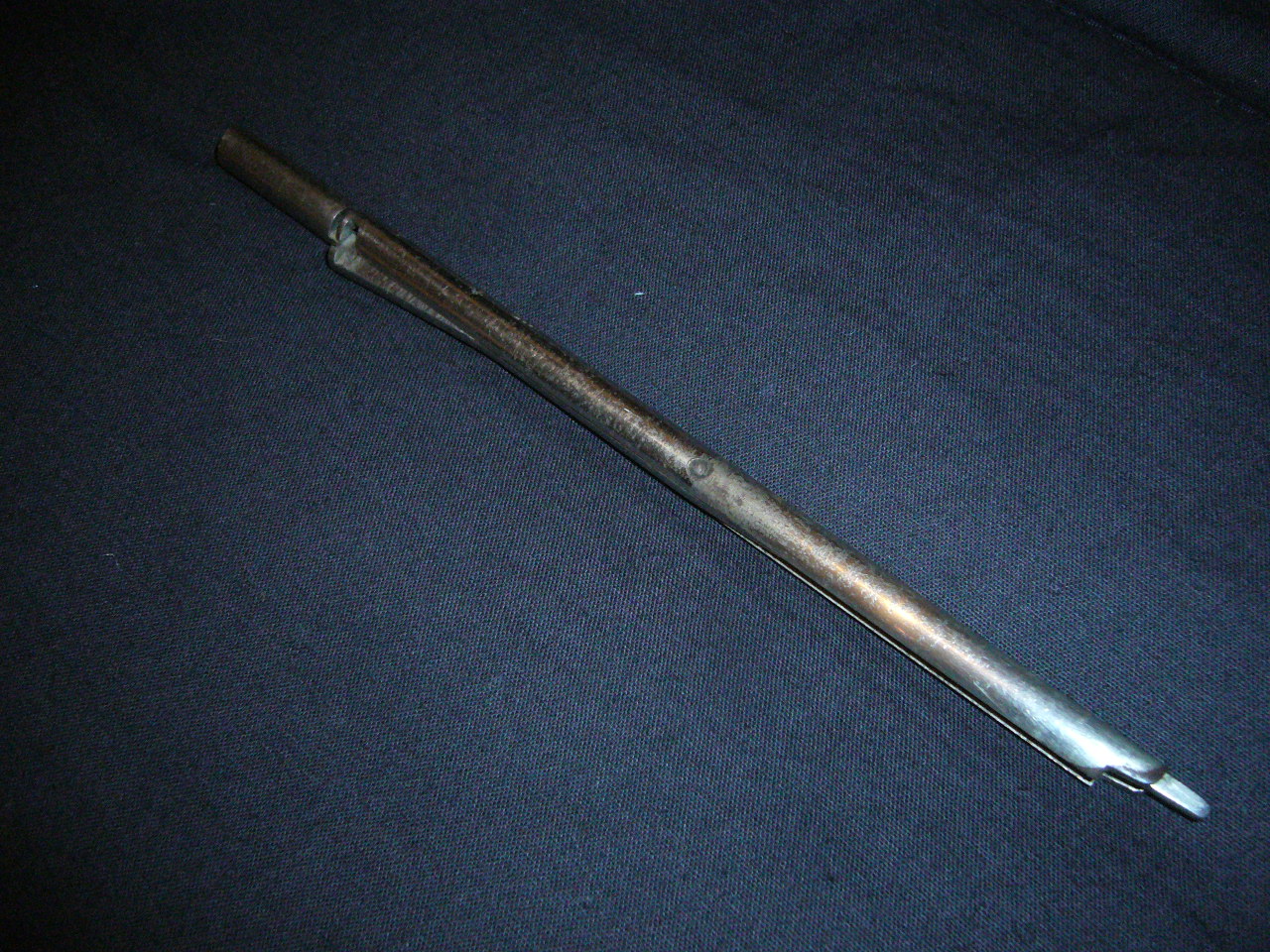

Serait-il possible que cet axe convienne..?
Il provient d'un TD Philips a changeur.
Peut etre F6FLC pourrait confirmer ou non.....
Si c'est le cas , Mr Larosaie ,je vous l'offre.....
| |
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 30-12-2015 à 21:45 sta |
|
Bonjour,
possible, mais il y a eu plusieurs modèles qui se ressemblent
il faut essayer
j'ai bossé en SAV Philips de 1963 à 1981
depuis, les neurones se sont un peu ratatinés !
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De F6FLC Le 30-12-2015 à 21:52 sta |
|
En comparant avec celui de la vidéo, le haut de la tige a l'air différent
Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De Philippe Girard Le 30-12-2015 à 22:13 sta |
|
Oui ,en effet ....
Mais bon ,cet axe est toujours dispo....Larosaie pourra toujours essayer...
Merci Michel...
|
|
| Sujet : Changeur 45Tours Nouveau | De yarno Le 31-12-2015 à 07:17 sta |
|
Il doit s'agir d'une platine Philips AG 1003.
Voyez chez Jean-Michel :
 http://www.doctsf.com/gra…
Vous y trouverez la doc détaillée.
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 31-12-2015 à 11:25 cms |
| |
Bonjour,
Cet axe est pour un appareil que mon fils a acheté et que j'ai dépanné grace au site. Il habite dans l'eure, sinon j'habite en bretagne dans le morbihan.
J'ai envoyé un message privé à philippe pour voir comment on peut s'arranger.
Merci encore pour toutes ces réponses.
Paul
| |
|
|
| Sujet : Changeur 45Tours Nouveau | De larosaie Le 31-12-2015 à 13:22 cms |
| |
Bonjour,
Je clos le sujet car philippe doit m'envoyer le changeur de disques, je le remercie encore pour son aide.
Je vous tiens au courant après les tests.
Merci à tous.
Paul
| |
|
|
|
