Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 14:58 sta

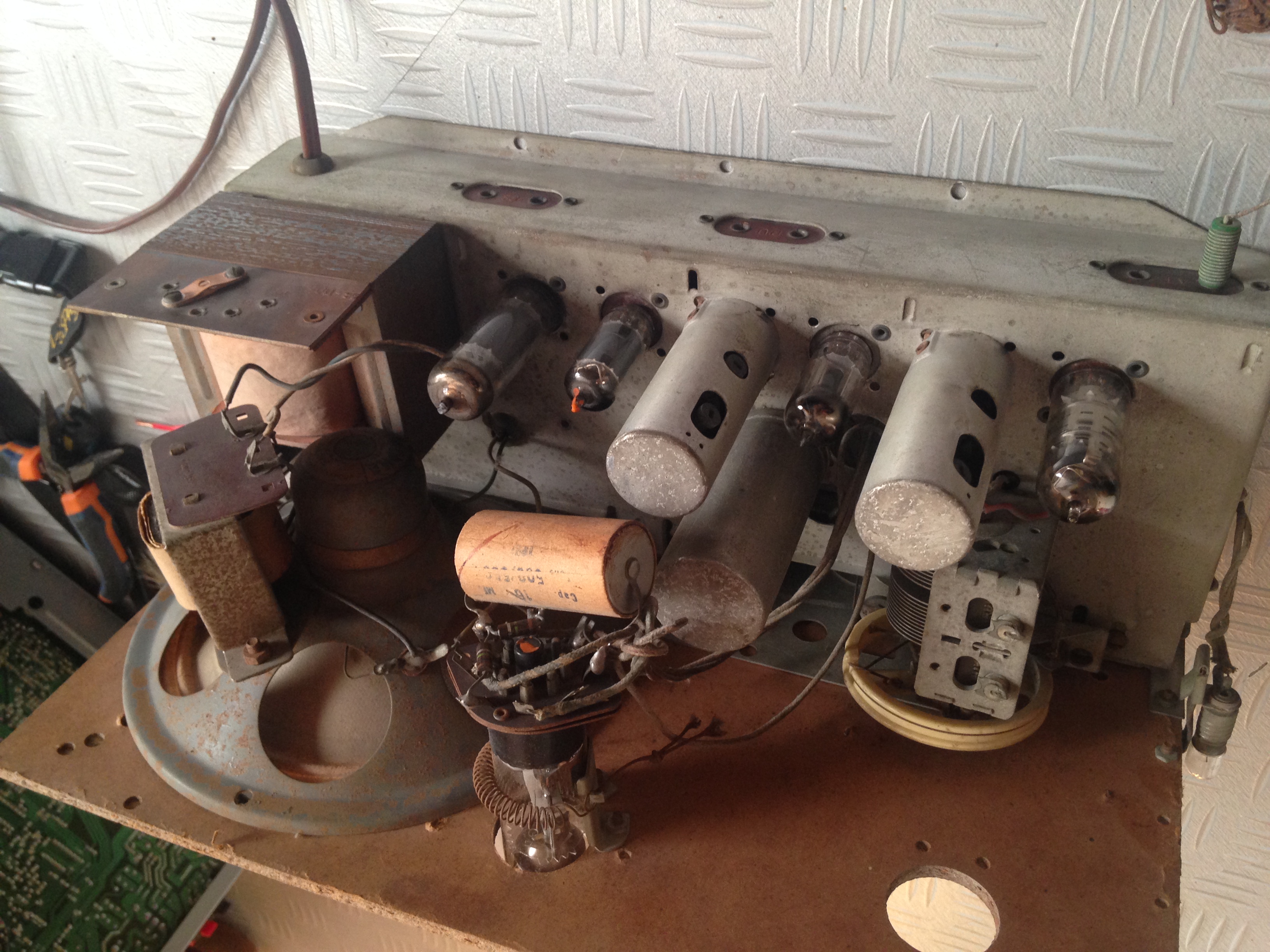

    Bonjour, je me suis inscrit sur ce site car j'aimerais faire une restauration du poste de mon père qui le tient lui même de son père. Je n'ai pas trouvé de modèle similaire sur internet et il n'y a aucune information à part 'STROMBOLI' sur la façade arrière.

    Bon alors je n'ai aucune connaissance en TSF j'ai un bac eleec donc j'ai un minimum de connaissance dans l'electro. Je l'ai eu tel quelle. J'ai juste dépoussiérer un grand coup l'intérieur et l’extérieur il était conservé dans une pièce de maison donc pas trop d'humidité. Les lampes n'avait déjà plus les inscriptions donc c'est pas évident pour moi de trouver à quoi correspondent c'est lampes etc.. Il y a un condensateur qui a du péter un jours car il y a une trace noir sur l'arrière du châssis et le condensateur est vide (voir photo).

    Ce serait vraiment super que vous puissiez m'aider à le restaurer ce serait un super cadeau d'anniversaire (dans 1 mois).




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 15:01 sta

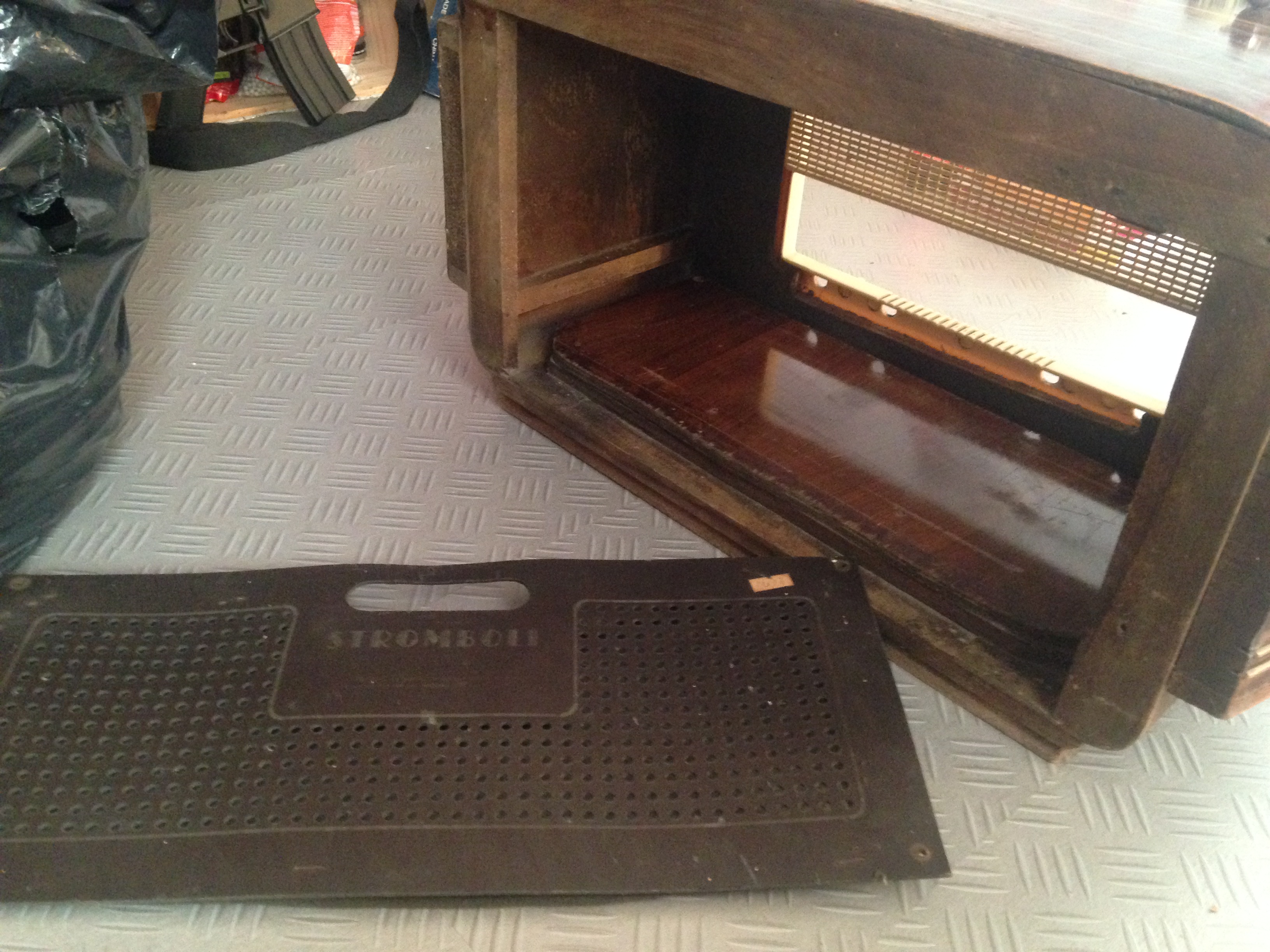

    Voici les autres photos car fichier trop volumineux.




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 15:01 sta

    Voici les autres photos car fichier trop volumineux.




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 15:02 sta

    Voici les autres photos car fichier trop volumineux.




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 15:03 sta

    Voici les autres photos car fichier trop volumineux.




Sujet : Identification + restauration Nouveau De Tèsésèfe.56  Le 23-12-2015 à 15:11 sta

    Bonjour et bienvenue ''Jeremy''

    Comme à tous les débutants je vous conseil fortement la lecture de la rubrique ''Truc et astuces''

    http://www.tsf-radio.org/…

    Cela vous donnera une idée de départ pour entreprendre une restauration.
    Évitez de déplacer les lampes en place et essayez de les repérer.
    Certaine lampes on des inscription extrêmement fragile, mettre les doigts dessus suffit à enlever l'encre ...
    Faites une photo des lampes.

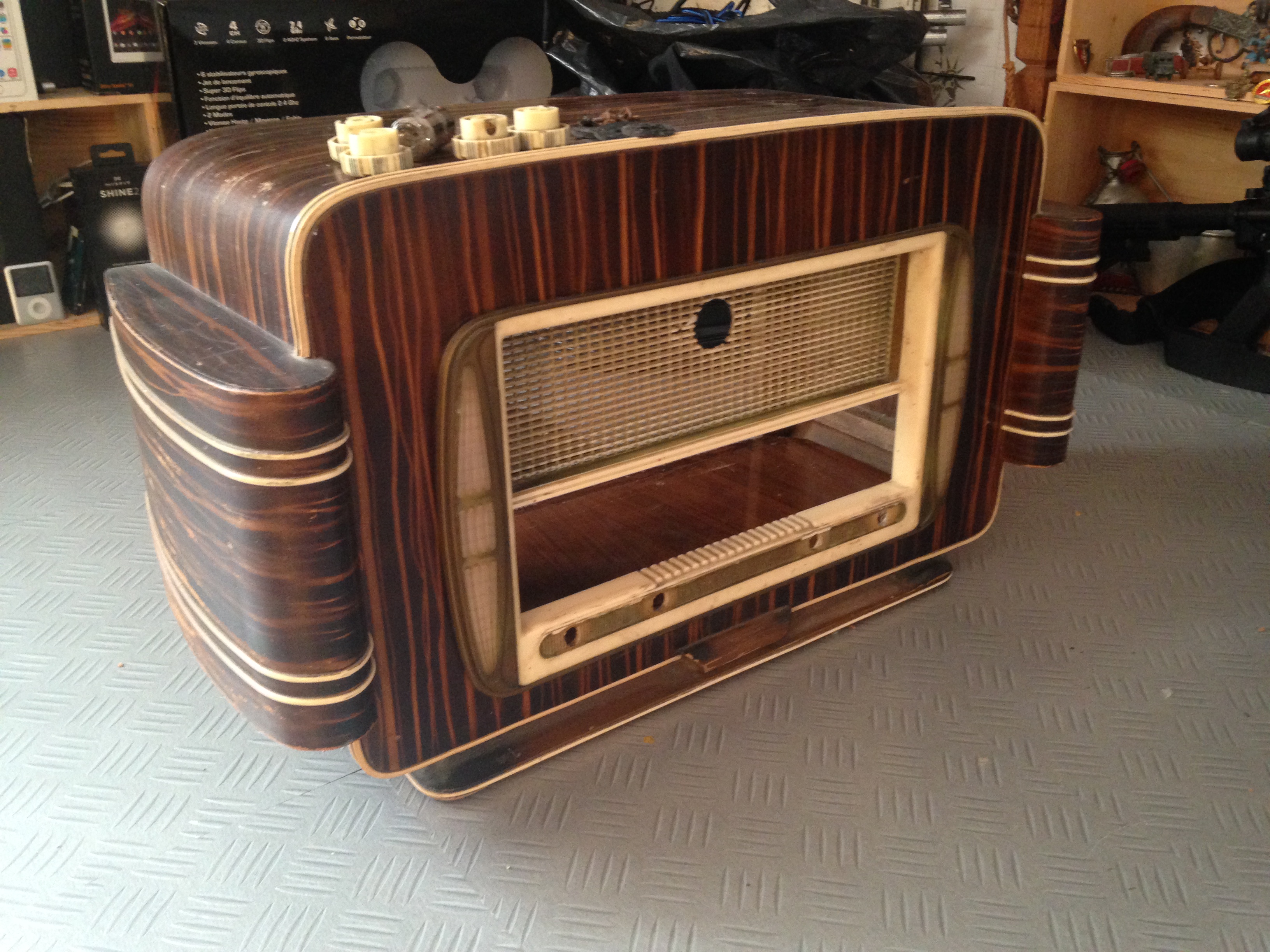

    C'est un poste dit ''à oreille'' à cause des protubérances de chaque cotés.
    Pour l'identifier vous pouvez aller sur ce site ami.

    http://www.doctsf.com/gra…

    Voila pour commencer, bon courage !


Sujet : Identification + restauration Nouveau De Gilbert  Le 23-12-2015 à 16:01 sta

    Bienvenue Jérémy,

    Après avoir suivi les précieux conseils ci-dessus, prévoyez un fer à souder et un multimètre qui vous seront utiles dès les premières interventions.
    On arrive parfois, en lumière rasante, à lire tout ou partie des références des lampes,bien qu'elles soient effacées. Effectivement ne retirez pas deux lampes simultanément: risque d'inversion.
    Pas de mise sous tension précipitée et surtout positionnez le sélecteur de tension du transfo d'alimentation sur 240 v et non sur 220 ( le secteur aujourd'hui est plus proche des 230 v que du 220 !!! )
    Pas trouvé le schéma sur le site ami, mais il serait surprenant qu'un membre du forum n'ait pas une idée.


Sujet : Identification + restauration Nouveau De casevech  Le 23-12-2015 à 16:01 sta

    les lampes en partant du transfo el84 ou 6bq5,6av6 la troisieme difficile a dire il faudrait le nombre de picots 7ou 9 la derniere ech81 et la premiere toute seule je penche pour une ez80,beaucoup de ces postes on ete conçu par de petit artisant et de ce fait shemas pas facile a trouver,le meilleurs pour vous serait que vous releviez vous meme toutes les connextion sur une feuille de papier,sinon avec les lampes qui sont dessus on doit pouvoir vous procurer un shémas


Sujet : Identification + restauration Nouveau De casevech  Le 23-12-2015 à 17:22 sta

    avrc identification de la lampes se trouvant entre les deux tubes aluminium(transfo FI) je peux vous avoir un shémas,pour pouvoir identifiez le lampe sortez la de sont support et indiquez le nombres de teton qui sont sous le dessous de cette lampe je penche pour 7 broches mais je suis pas sur confirmez s'il vous plait


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 17:31 sta

    Bonsoir, merci de vos réponse super rapide. Je suis actuellement en pleine lecture des liens cité plus haut. La lampe entre les deux tubes aluminium est une 7 broches. Merci de l'info à propos du poste à ''oreille'' je ne savais pas et je trouve maintenant plus de poste ressemblant au miens sur internet.


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 17:52 sta

    Pour le transfo j'ai le choix entre 110/125/145/220/245 donc suivant vos conseil je le met sur 245. Ensuite pour les lampes j'ai réussis à lire quelque inscriptions.

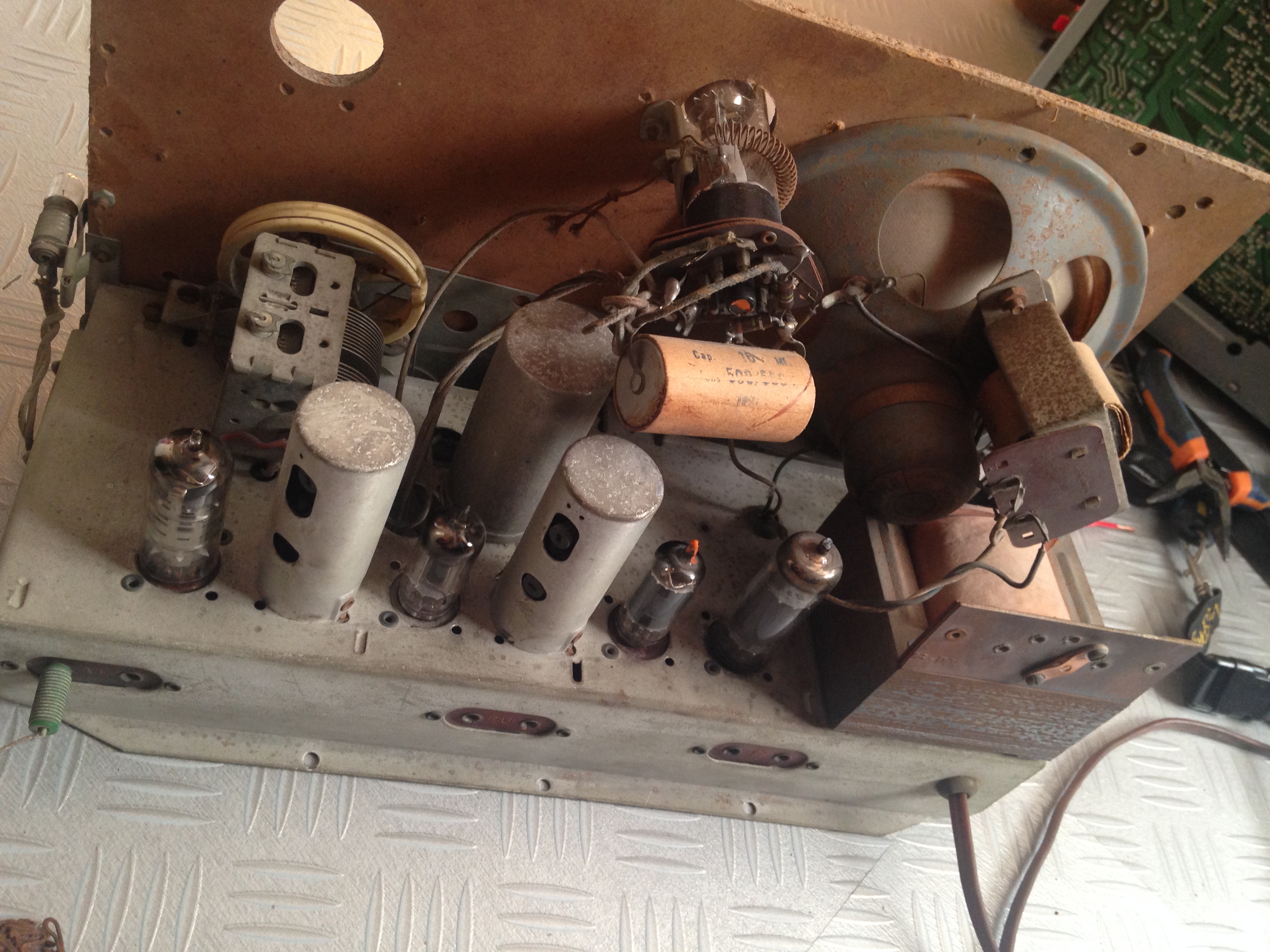

    De droite à gauche en partant du transfo (juste au dessus) : EZ80 DAR 0 en 9 broches

    La deuxième lampe celle juste à gauche du tranfo : Illisible en 9 broches

    La troisième lampe (la 2 eme à gauche du transfo) : Illisible en 7 broches

    La quatrième lampe (entre les 2 tubes en aluminium) : Illisible en 7 broches

    La cinquième lampe la plus à droite je pense lire : 18/L.H8 (le point étant une lettre/chiffre illisible après c'est vraiment ce que je vois c'est à dire pas grand chose :/ en 9 broches.

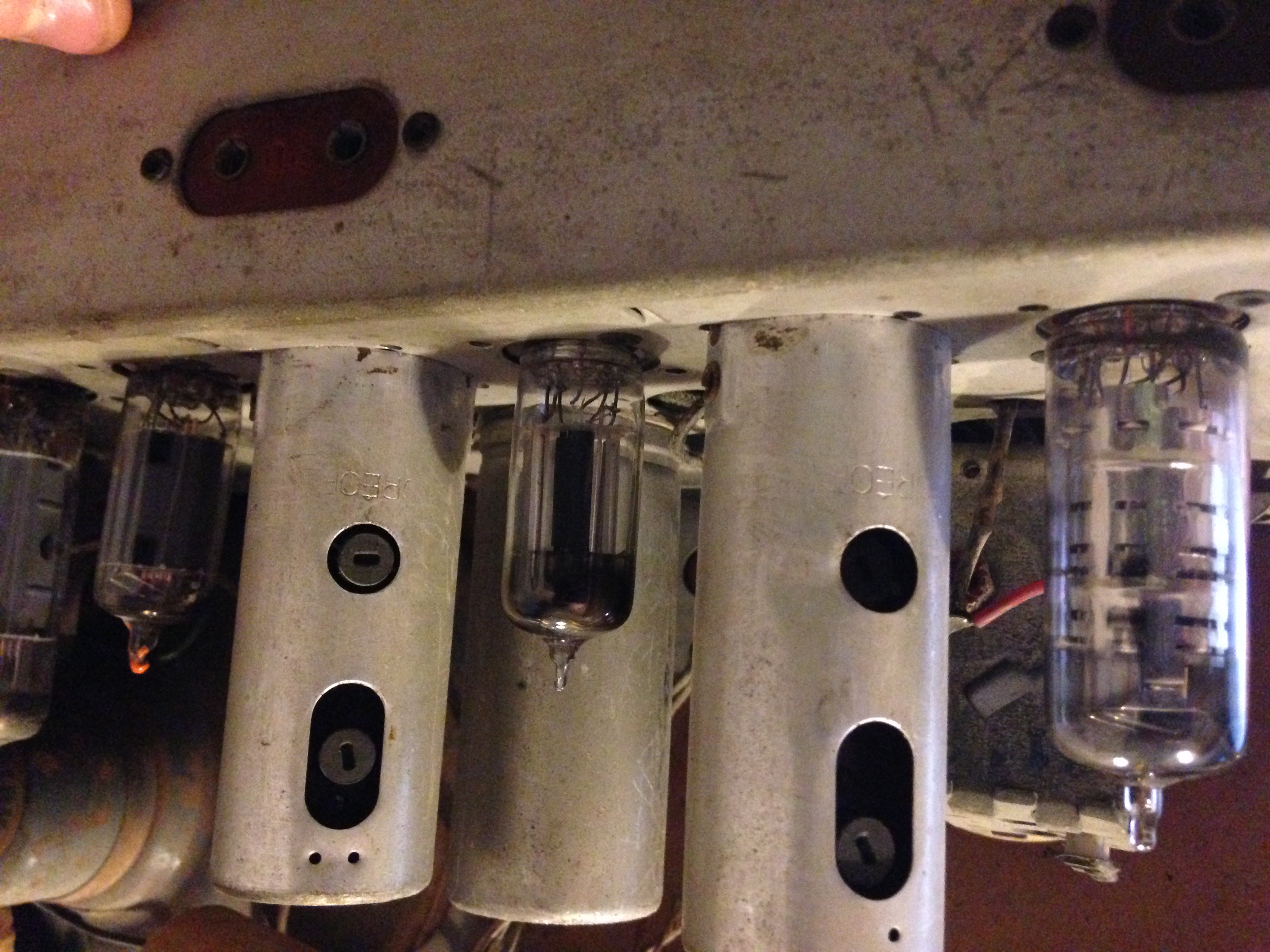

    Je remet une photo des lampes au cas ou ça peut servir, je reste à votre écouteur et encore merci pour votre temps accorder.




Sujet : Identification + restauration Nouveau De Jacques (webmestre)  Le 23-12-2015 à 17:58 sta

    OK, donc dans l'ordre logique ECH81, 6BA6, 6AV6, EL84 et EZ80 plus un oeil magique EM34.


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 18:01 sta

    bonsoir
    entre les TFMF 6ba6
    et l'autre 7 broche 6av6 a cote de la el84,,
    a cote transfo el84
    et a l'opposer ech81


Sujet : Identification + restauration Nouveau De Adams  Le 23-12-2015 à 18:28 sta

    Bonsoir
    '' entre les TFMF 6ba6 et l'autre 7 broche 6av6 ''

    Sur la dernière photo je trouve que la lampe entre les transfo MF ressemble beaucoup à une 6AV6 .


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 19:14 sta

    En attendant confirmation de votre part pour les lampes je me suis renseigné sur la partie condensateur pour me faire une liste du matériel à trouver. Donc si j'ai bien suivis je dois les changer tous c'est à dire 9 dont 1 je ne sais pas exactement j'attends vos conseil(voir photos) j'ai relevé les valeurs sur ceux-ci de gauche à droite
    1 0.1 MF 1500V
    2 0.1 MF 1500V
    3 0.05MF 1500V
    4 Illisible
    5 0.1MF 1500V
    6 10.000pF 1.500V
    7 5.000pF 1.500V
    8 5.000pF 1.500V à vérifier
    9 Illisible car remplis de noir ce qu'on appel ''goudron'' . si je me souviens bien.

    Le dixième dont je ne suis pas sur si il faut changer est en x MF en 25V. X car impossible de lire.

    Maintenant il y a aussi les ''gros'' c'est à dire celui ou se trouve l’œil magique et un autre situé en dessous celui qui est vide. Coté œil magique : 16 MF en 500/550V
    Coté en dessous : 32 MF en 350/400V




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 19:14 sta

    Reste du dessous pour les condensateur.




Sujet : Identification + restauration Nouveau De Phil  Le 23-12-2015 à 19:26 sta

    Au delà de l'identification des tubes, il y a quand même un peu de travail, notamment sous le châssis où ça a chauffé. Les deux disques indicateurs sont bien rouillés aussi.

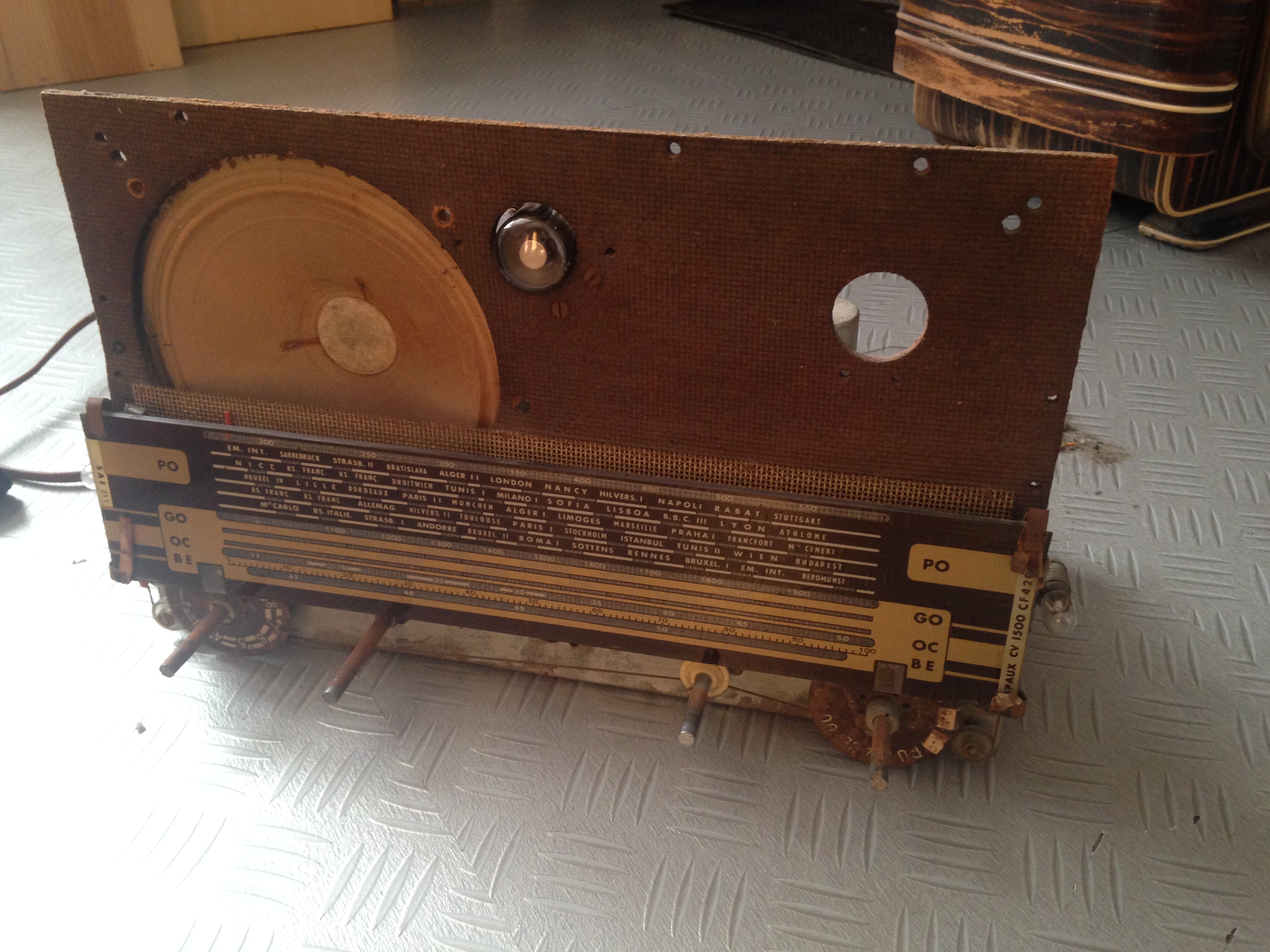

    Si vous démontez la glace, prenez soin de ne pas la nettoyer, la sérigraphie m'a l'air d'avoir pas mal séché (même pas le petit coup de pinceau. nettoyer seulement la face opposée.

    Sinon, sans schéma, il va falloir remplacer certains composants (les condensateurs) un par un pour ne pas s'y perdre. Mais c'est jouable...



Sujet : Identification + restauration Nouveau De Guy F6CTP  Le 23-12-2015 à 19:37 sta

    quid de la thermistance ?? quel usage ici tempo pour la HT ??


Sujet : Identification + restauration Nouveau De theraf1972  Le 23-12-2015 à 19:57 sta

    Bonsoir,
    les condensateurs mica( tout plat , 250pf...) n'ont pas besoin d’être changé car très solide.


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 20:09 sta

    Merci de vos réponse encore une fois et oui les chiffres indiqué sont pour seulement les ''ronds'' ils sont plutôt bien caché donc pour les photos pas évident, la je dois convertir les anciennes valeur en de nouvel pour pouvoir changer je vous enverrai les nouvel valeurs pour voir si je ne me suis pas trompé avant d'acheter. Pour le nettoyage c'est prévu mais pas temps que je n'ai pas acheté les nouveaux condensateurs et autres pièces.
    Et j'ai aussi remarqué qu'il y avait un fil noir de relié nul part? Assez court il ne peut pas être câblé n'importe ou.. Il est entre le numéro 5 et 10 relié avec un câble vert qui va au transfo et qui va de suite au condensateur numéro 10.


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 20:22 sta

    re
    @ Adams si la 6AV6 ce trouve entre les TRMF il y a une erreur
    d'implantation ses vrais quelle ressemble a une 6av6,,,,
    pour les mica oui très fiable en général,
    mais si d'aventure il ont perdue leur cire de protection
    et que le poste a séjournées en environnement humide
    les Rivers de sertissage risque l'oxydation es être en mauvais état ,
    mais a priori les mica que ont vois ont l'air bon


Sujet : Identification + restauration Nouveau De F1EVJ  Le 23-12-2015 à 20:27 sta

    Bonsoir à tous,

    Jeremydu62, on aperçoit sur la photo suivante, un curieux fer à dessouder ! C'est quelle marque ?

    http://www.tsf-radio.org/…

    Pierre


Sujet : Identification + restauration Nouveau De Marcel Bourguinet  Le 23-12-2015 à 20:51 sta

    A dessouder...


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 21:01 sta

    J'ai assez de mal a différencier les différents condensateur donc je n'arrive pas à trouver les ''mêmes'' en valeur d'aujourd'hui pourtant j'ai suivis avec le liens situé plus haut, si quelqu'un pouvait m'aider. Merci.
    Et pour le fer à dessouder je ne sais pas trop la marque mais il déssoude plutôt bien


Sujet : Identification + restauration Nouveau De BRT95  Le 23-12-2015 à 21:06 sta

    Slt.
    Il y a inversion,la 6AV6 (ou eq.)ne doit pas etre entre les deux transfo FI.Elle vient après
    ,c'est a dire entre le dernier transfo FI et la finale BF.L'autre-une 6BA6-vient,elle,entre les
    deux FI. Le fer a dessouder...?:AK47??


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 21:15 sta

    re
    0.1=100nf
    0.05 =47nf
    10.000 =10nf
    5000 =4.7nf
    en 400 volt ou 630 volt


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 21:29 sta

    Ah donc mon père surement du toucher au poste depuis le temps qu'il l'avait, donc de gauche à droite en regardant par dessus, je change la deuxième avec la troisième lampe. Merci pour les valeurs, je vais voir pour faire une liste de ce qu'il me faut pour voir un peut le prix.

    Y a t-il plusieurs sorte de condensateur? Ou je peux prendre des basiques car avec ceux que j'ai ne vois pas trop comment les différencier par rapport au lien. Ensuite il ne me reste plus que le condensateur numéro 4 et 9 à identifier. A nettoyer et attendre de nouveau conseil de votre part.

    Et c'est un fer M4 sur la photo


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 21:53 sta



Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 21:57 sta



Sujet : Identification + restauration Nouveau De F1ftp ailleur  Le 23-12-2015 à 22:01 sta

    Bonsoir à tous
    Jérémy t'inquiète pour les valeurs,aujourd'hui elles sont normalisées,5000pf est à remplacer par 4700pf ou 4,7nf et pour les autres ont te donnera les valeurs actuelles.
    La capa de filtrage ht d'origine a déjà un fil coupé et à sans doute été remplacé par un autre sous tube carton.
    Tout ça n'est pas très grave et ont t'expliquera ce qu'il faut faire.
    Guy je me permet un mauvais jeu de mots ,je ne crois pas que ce soit une ctp mais le reste d'une capa qui a déjà éclatée
    Philippe


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 22:17 sta

    Re
    dans les postes plutôt CTN que CTP si il y en a , en TV oui
    moi je vois juste les vestiges a cote du chiffre 85 ses ça


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 22:21 sta

    Merci pour les liens donc si j'ai bien compris je prends des condo non polarisé les numéro 1 à 9 et ceux situé dans les ''gros tubes'' sont des chimiques? Le numéro 10 sur ma photo est un chimique ou polarisé? Ensuite pour le câble débranché personne na une idée?


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 22:34 sta

    Re
    sur la photo je vois 2 chimiques le 10 et l'autre
    sur la gauche ,pour le fils pas vu ses ou


Sujet : Identification + restauration Nouveau De F1ftp ailleur  Le 23-12-2015 à 22:41 sta

    Omale sur la photo de 19h14 on voit le chimique d'origine avec un fil rouge coupe


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 22:43 sta

    Le premier ressemble pourtant aux autre c'est à dire à un ''normal'' ? D'après ce que j'ai lus les chimique seraient le numéro 10 et les 2 ''gros tubes'' à l’œil et celui qui est vide. Si j'ai confirmation je ferais la liste exact de ce qu'il me faut.


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 22:55 sta

    re
    moi je vois sur la photo de 19h14 le reste d'un condo et dessous ce condo
    un fils noir ,
    mais je vois aussi un condo n°10 un 25 volt il me semble ,et un autre condo en dessous
    le chiffre n°3 un 350/400 volt


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 22:58 sta

    re
    SVP mettre les photos dans bon sens je me casse le cou


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 23:11 sta

    Oui j'ai pas fait attention pour le sens des photos désolé. Pour voir les condos c'est les deux photos à 19h14. Et celle-ci pour le condo au niveau de l’œil magique.




Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 23:12 sta

    re
    comme ce châssis a une EZ 80 les 2 chimique de filtrage
    tu peut commandez deux 47µf 450 volt qui vont remplacer le gros
    tube alu ,
    mais faut faire un peut de débroussaillage pour voir plus clair
    tout ce que tu fait tu fait un dessin( important)


Sujet : Identification + restauration Nouveau De omale 13  Le 23-12-2015 à 23:17 sta

    re
    pour le fils en question vois toujours pas donne plus de détails
    ne lis pas les post en diagonale ,,sur ce bonne nuit suis naze


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 23-12-2015 à 23:23 sta

    Demain midi je ferais de nouvel photo avec des flèches pour indiquer de quoi je parle exactement et je vous fournirais la liste du matériel que je vais préparer dans la journée avec les valeurs ancienne et nouvelle. Merci encore pour votre aide


Sujet : Identification + restauration Nouveau De Guy F6CTP  Le 23-12-2015 à 23:56 sta

    Bonsoir,

    F1ftp oui tu a certainement raison oui avec le ctp on me met aussi souvent dans la menuiserie !

    Bonnes fêtes à tous
    Guy


Sujet : Identification + restauration Nouveau De casevech  Le 24-12-2015 à 07:25 sta

    je vois qu'etant fatgué ,vous avez prit la releve pour les renseignements,c'est impécable
    bonnes fetes a tous
    casevech


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 10:16 sta

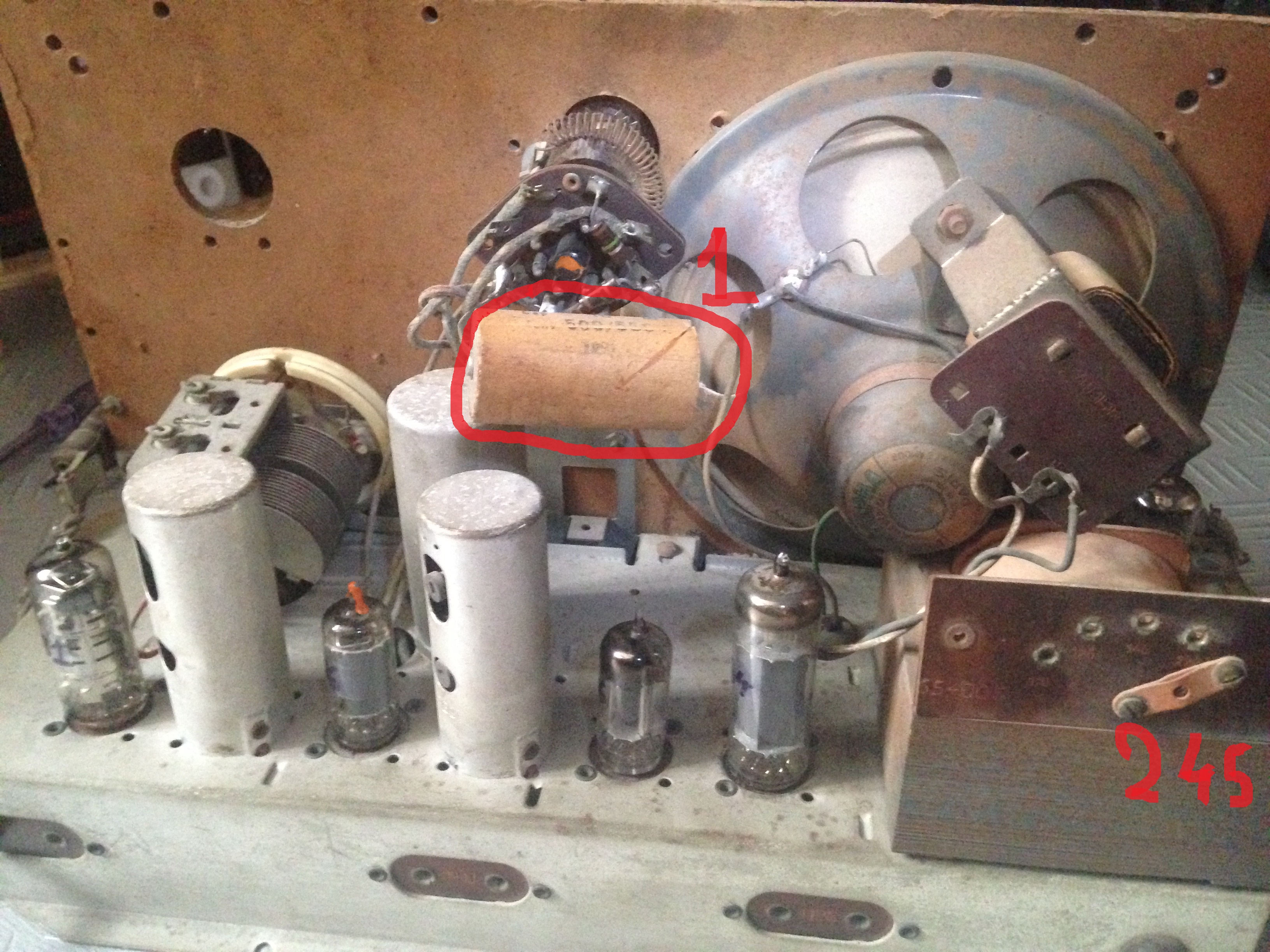

    Bonjour, alors voila de nouvel photo.

    Bonne fête




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 10:17 sta

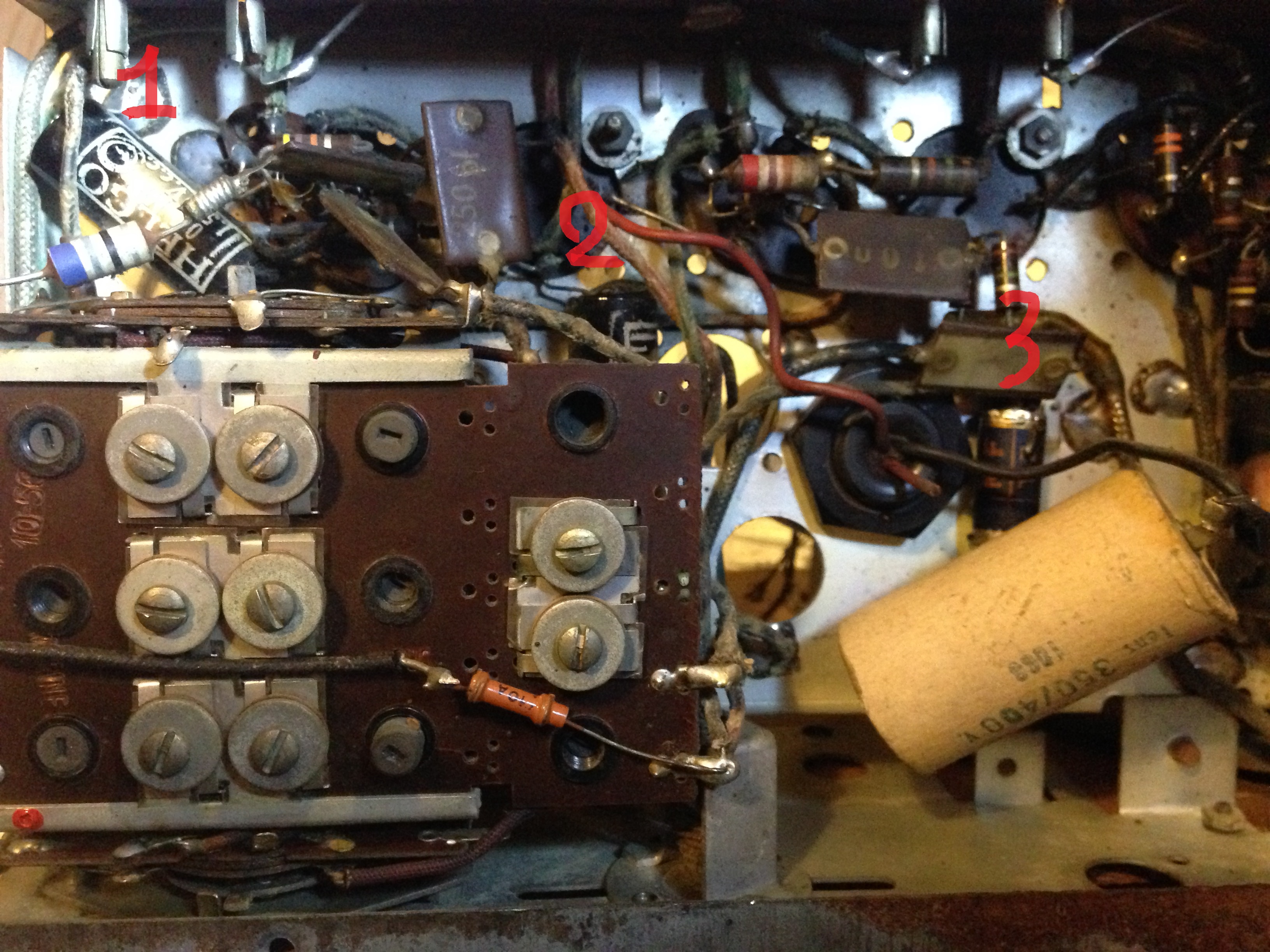

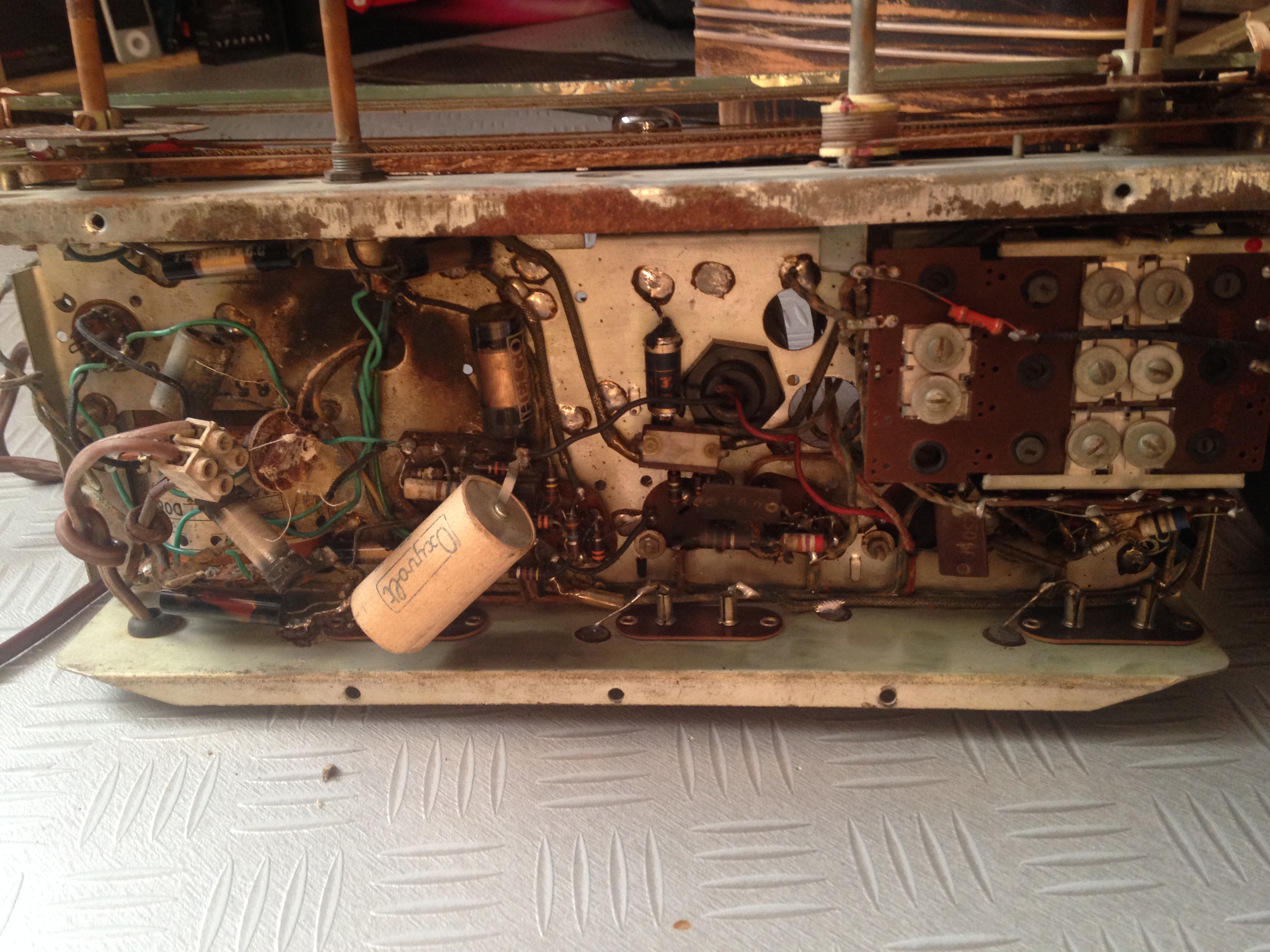

    Vue du dessous.




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 10:23 sta

    Deuxième vu du dessous




Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 10:26 sta

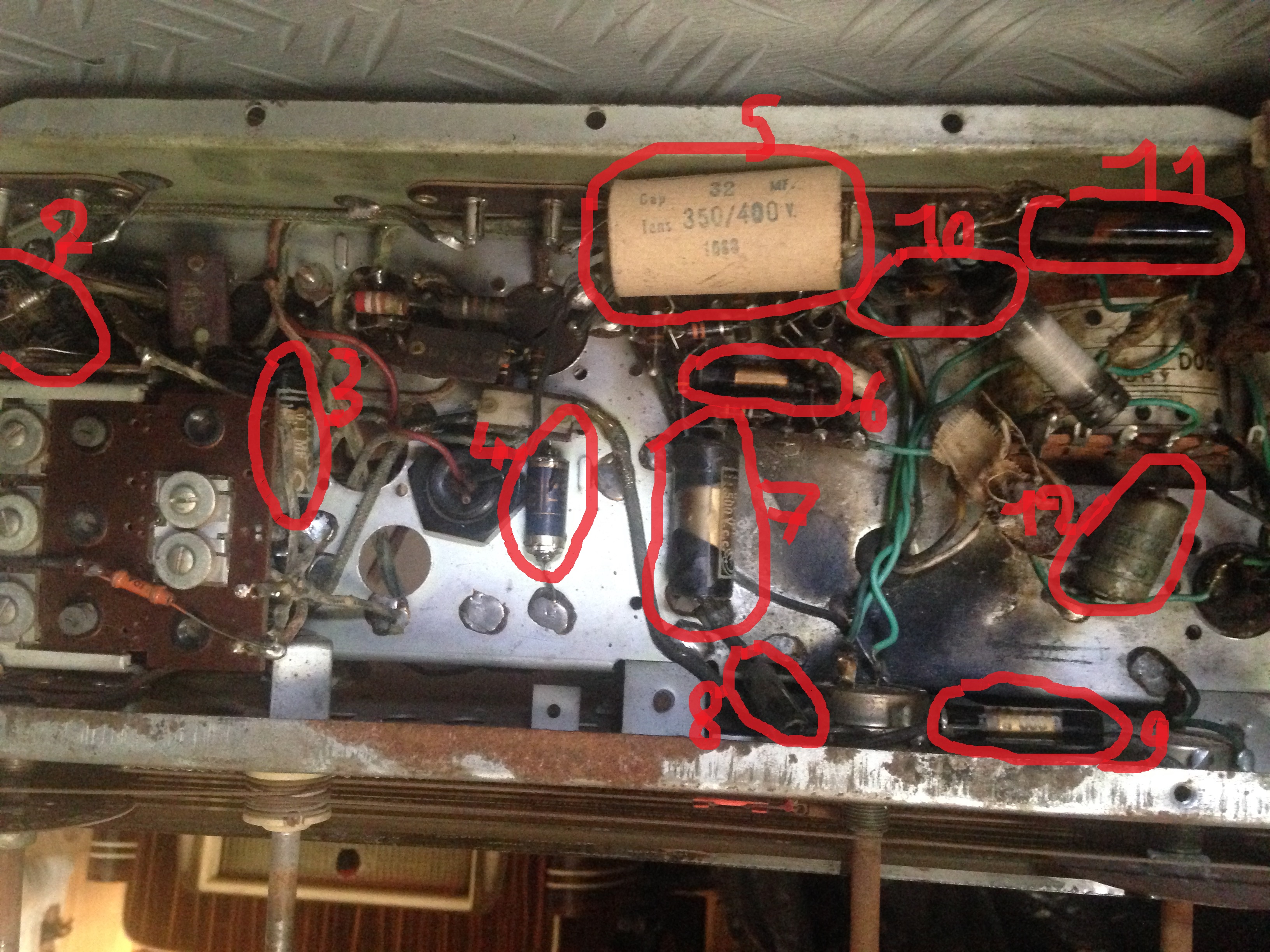

    Vu d'ensemble du dessous

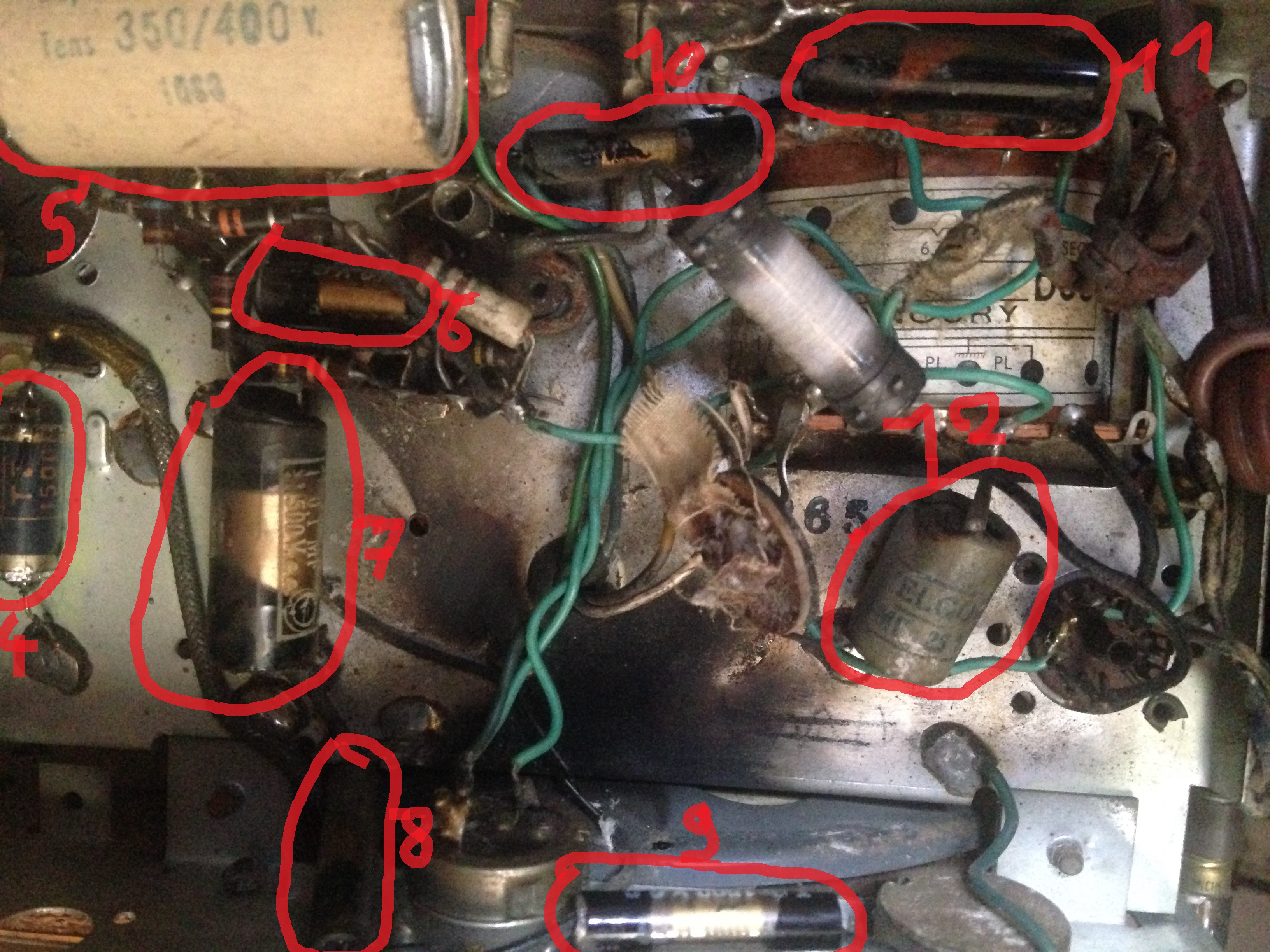

Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 10:50 sta

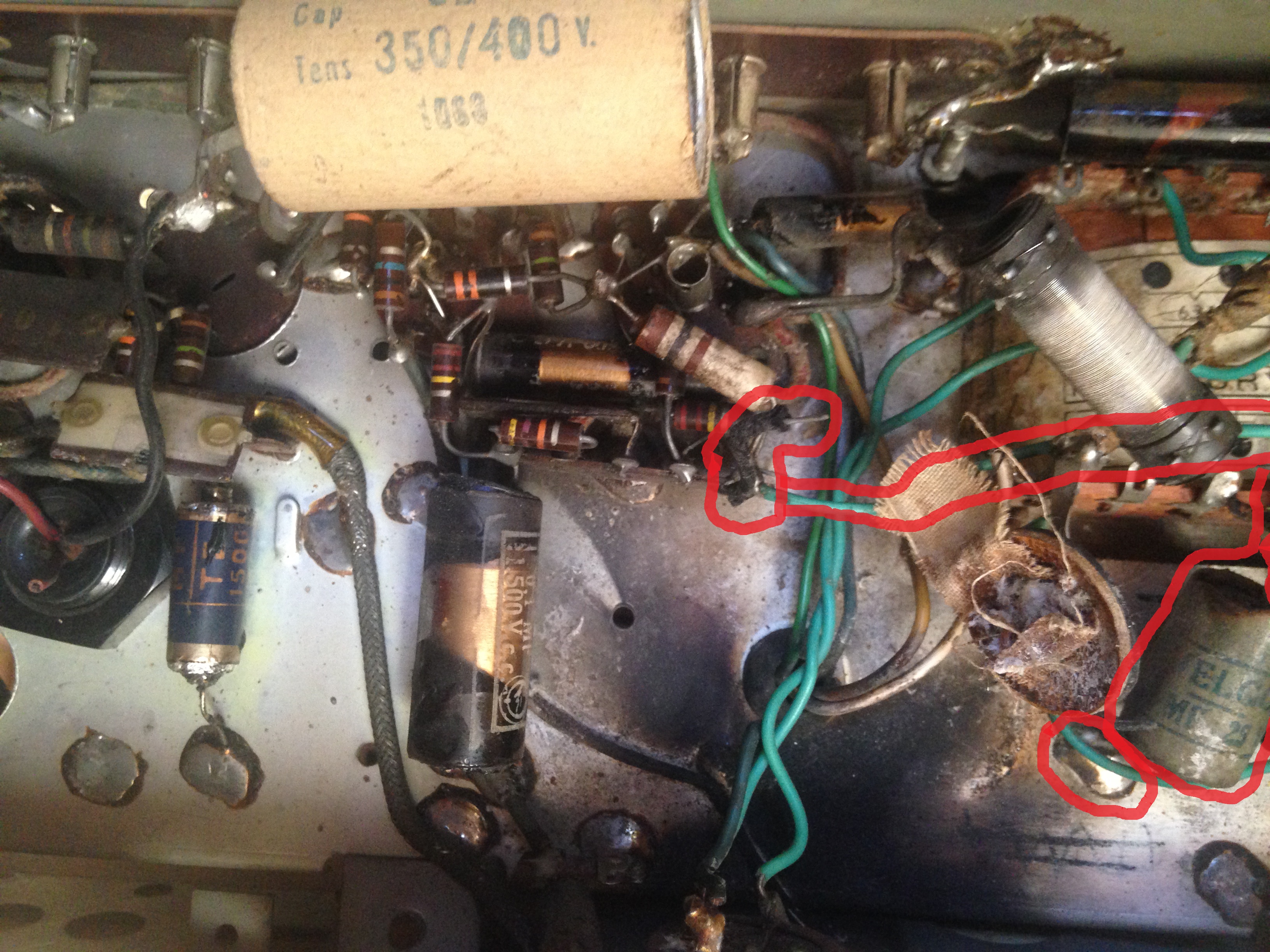

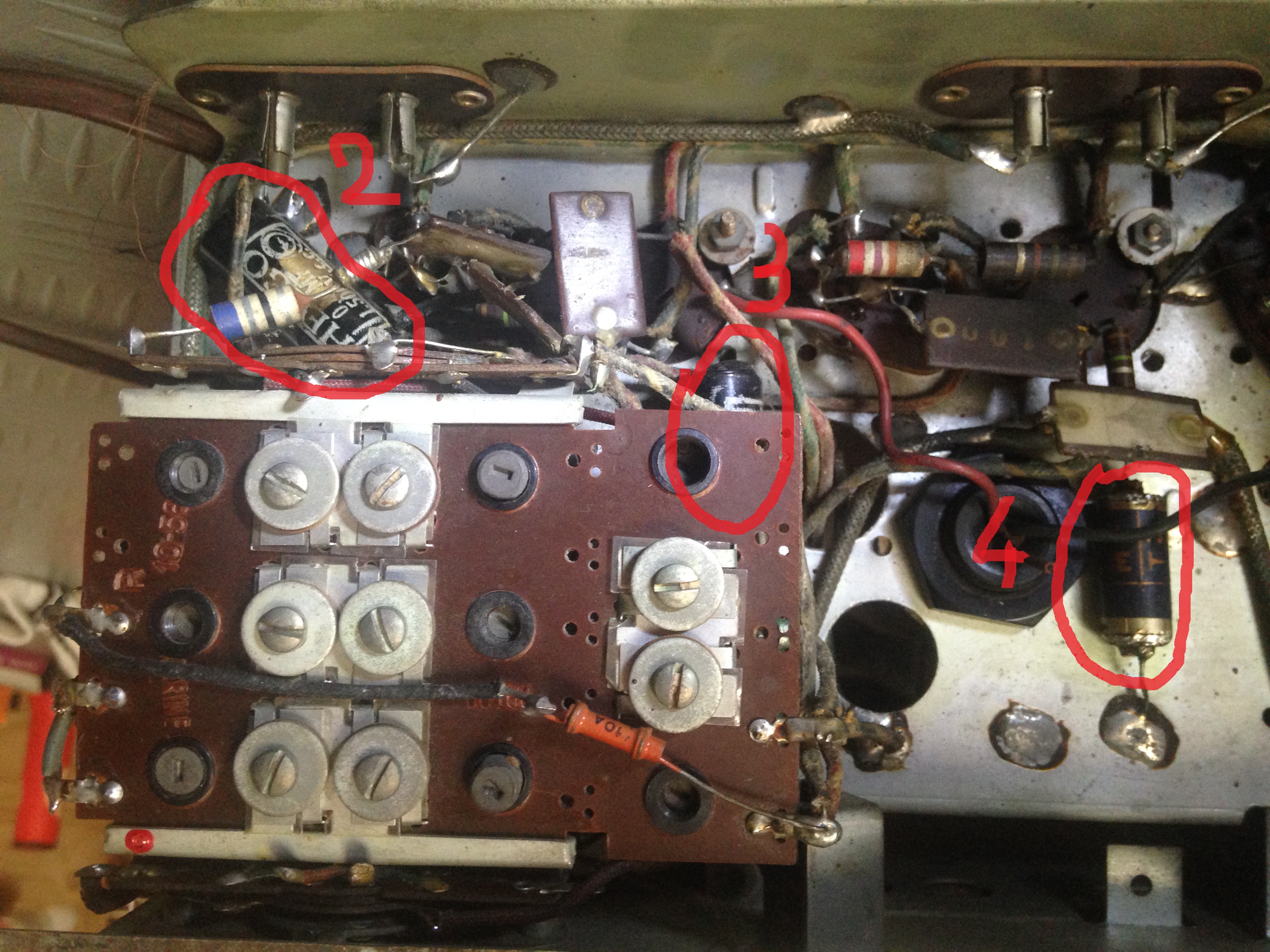

    Et voici une photo du câble non relié (entouré) , il est relié à un câble du transfo qui va au condo entouré en rouge et qui va lui même au châssis métal par une soudure. L'autre extrémité du fil noir est relié à une sorte de borne qui relie quelques résistance et qui repars vers la lampe EL84 c'est à dire celle juste avant le transfo.

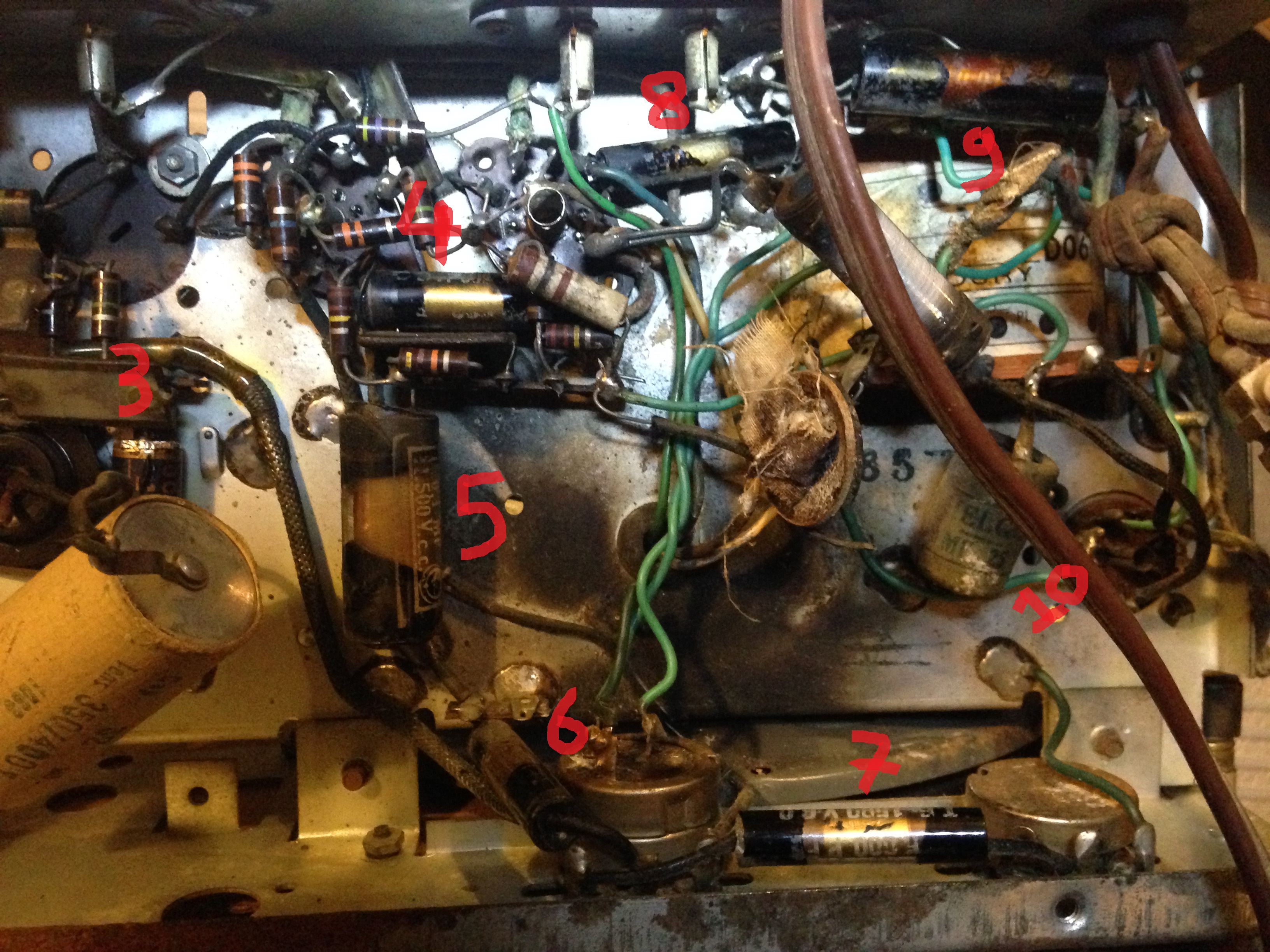

    Alors pour moi les condos sont :

    1 Condensateur chimique 16 MF en 500/550V
    2 Condensateur polarisé 0.1 MF en 1500V
    3 Condensateur polarisé 0.1 MF en 1500V
    4 Condensateur polarisé 0.05MF en 1500V
    5 Condensateur chimique 32 MF en 350/400V
    6 Illisible j'aimerais votre aide pour le trouver
    7 Condensateur polarisé 0.1MF en 1500V
    8 Condensateur polarisé10.000pF en 1.500V
    9 Condensateur polarisé 5.000pF en 1.500V
    10 Condensateur polarisé 5.000pF en 1.500V
    11 Illisible j'aimerais votre aide pour le trouver.
    12 condensateur chimique valeur illisible en 25V. Votre aide également.

    Maintenant pour les valeurs actuel j'ai trouvé :

    1 Condensateur chimique : ???
    2 Condensateur polarisé : 100nf en 400 OU 630V
    3 Condensateur polarisé : 100nf en 400 OU 630V
    4 Condensateur polarisé : 47nf en 400 OU 630V
    5 Condensateur chimique : ???
    6 Condensateur polarisé : ???
    7 Condensateur polarisé : 100nf en 400 OU 630V
    8 Condensateur polarisé : 10nf en 400 OU 630V
    9 Condensateur polarisé : 4.7nf en 400 OU 630V
    10 Condensateur polarisé : 4.7nf en 400 OU 630V
    11 Condensateur polarisé : ???
    12 Condensateur chimique : ???

    Ai-je bon pour l'instant? Et si vous pouvez m'aider à compléter ce qu'il me manque ce serait super.




Sujet : Identification + restauration Nouveau De Marcel Bourguinet  Le 24-12-2015 à 11:30 sta



Sujet : Identification + restauration Nouveau De omale 13  Le 24-12-2015 à 11:43 sta

    re
    n°1 a remplacer part 22µf 450 volt condo chimique polarisé
    n°5 a remplacer part 47µf 450 volt idem dessus
    n°12 a remplacer part un de 22 a 47 µf en 35 volt idem dessus
    tout les autres condo il ne son pas polarisé les remplacer part
    je t'es donner le lien et dans ce Sacher y a tous ce qui te faut
    et il son tous en 630 volt
    après a vois pour le reste fait un peut le ménage pour voir plus clair OK


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 12:12 sta

    Ah oui je ne savais pas les termes merci de l'info Marcel Bourginet.
    Omale 13 je prends note et il ne me manque plus que le condo 11, et oui j'ai vu le lien mais j'aurais préféré acheté au magasin qui se situe à 200 mètres de chez moi après si vraiment il le faut j'achèterais sur le lien. Je vais nettoyer un peut plus le châssis cette aprème en attendant d'autre information que je pourrais prendre en compte.

    La j'en suis à : (valeur d'aujourd'hui)
    1 Condensateur chimique : 22µf 450V polarisé
    2 Condensateur MPK : 100nf 630V
    3 Condensateur MPK : 100nf 630V
    4 Condensateur MPK : 47nf 630V
    5 Condensateur chimique : 47µf 450V
    6 Condensateur MPK : 47µf 450V
    7 Condensateur MPK : 100nf 630V
    8 Condensateur MPK : 10nf 630V
    9 Condensateur MPK : 4.7nf 630V
    10 Condensateur MPK : 4.7nf 630V
    11 Condensateur MPK : ???
    12 Condensateur chimique (polarisé ou pas celui-ci?) : 22 à 47µf

    Toujours en suivant les 3 dernières photos.


Sujet : Identification + restauration Nouveau De omale 13  Le 24-12-2015 à 12:28 sta

    re
    le 22 a 47µf oui un chimique polarisé
    et le 11 je vois bien un 22nf a 47 nf 630 volt ,,
    au démontage tu compare avec d'autre ou ont vois
    l'inscription


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 12:51 sta

    Re, le 11 ressemble fortement au 6, je vérifierais au démontage pour la taille exact, le 6 étant effacé et le 11 étant illisible à cause du noir qui a coulé à l'intérieur.. Le 6 vous m'avez conseillé de prendre un 47µf?

    Et j'ai aussi pris des 630V partout sauf pour les chimiques j'ai pris 450V ça suffit? Encore merci


Sujet : Identification + restauration Nouveau De omale 13  Le 24-12-2015 à 14:01 sta

    re
    le n°6 =47nf pas 47µf ne pas confondre attention
    nf et µf pas pareil


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 15:26 sta

    Ah ok j'ai cru comprendre ''47µf 450 volt idem dessus'' pour dessus = numéro 5 et 6. Donc j'ai corrigé en nf le reste de la liste vous semble bon?


Sujet : Identification + restauration Nouveau De omale 13  Le 24-12-2015 à 16:23 sta

    Re
    n°1-n°5-n°12 = polarisé , les autres non
    quand j'ai dit idem dessus je faisait référence au n°1 ,
    dit moi si OK
    allez a+ et bon noël et a tous
    omale 13


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 18:43 sta

    D'accord je comprends un peut mieux donc niveau condensateur j'en suis à :
    1 Condensateur chimique : 22µf 450V polarisé
    2 Condensateur MPK : 100nf 630V
    3 Condensateur MPK : 100nf 630V
    4 Condensateur MPK : 47nf 630V
    5 Condensateur chimique : 47µf 450V polarisé
    6 Condensateur MPK : 47nf 630V
    7 Condensateur MPK : 100nf 630V
    8 Condensateur MPK : 10nf 630V
    9 Condensateur MPK : 4.7nf 630V
    10 Condensateur MPK : 4.7nf 630V
    11 Condensateur MPK : 47nf 630V
    12 Condensateur chimique : 22 à 47µf 450V polarisé
    Toujours en suivant les dernières photos.

    Si c'est ok pour vous je pense pouvoir les acheter samedi si c'est ouvert ou lundi et tenter un montage. J'en achèterais 2 ou 3 exemplaires de chaque au cas ou j'y arrive pas du premier coup vu que c'est fragile si j'achète chez moi sinon je prendrais sur le liens que vous m'avez envoyé.

    Mais j'aurais une question, par exemple vous me dite 100nf en 630V sur votre lien il n'y a pas les 100nf pour les condos 2,3 et 7 dans le lot donc je dois mettre 2 condos de 47nf en parallèle?


Sujet : Identification + restauration Nouveau De omale 13  Le 24-12-2015 à 19:36 sta

    re
    le n°12 - 22 a 47 >>>en 35 volt<<<
    100 nf =0.1 µf =100.000 pf
    part contre dans la pochette il n'y a pas les 4.7 nf mais des 1nf
    dans votre commende lui demander de remplacer les 1nf
    part des 4.7 nf
    si vous le joignez au téléphone vous lui dite pour les trois chimique
    il es très sympa il peu vous arranger OK


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 24-12-2015 à 20:33 sta

    Complètement zappé le 35V merci j'ai faillis gaffer, de 22 à 47 n'y a t-il aucun risque si je prends 22 ou 47? C'est ''la même chose''? J'ai commencé a nettoyer le châssis cette aprème et j'espère entamer le changement des condos rapidement, après changement des condos vous pensez que je pourrais tester la mise sous tension? D'après l'aide du lien au début du post je ne vois pas d'autre élément qui sont ''critique''. Si vous avez une idée à vérifier je prends. Je préfère mettre toute les chances de mon côté. Peut être le fil électrique noir relié à nul part?
    Joyeux noël


Sujet : Identification + restauration Nouveau De Jeremydu62  Le 27-12-2015 à 00:11 sta

    Bonsoir, j'ai effectué le remplacement des 3 chimiques, les autres n'étant pas en stock à coté de chez moi je vais faire un achat sur le lien plus haut. Je vous tiens au courant après le changement des condos en verre etc. Personne n'aurait trouvé son nom ou un schéma identique? J'aimerai vérifier le schéma électrique et même sortir quelque renseignement à propos de ce poste pour la petit surprise. Merci.


Sujet : Identification + restauration Nouveau De nathalie957  Le 28-12-2015 à 08:22 sta

    je ne sais pas trop la marque mais il déssoude plutôt bien


Sujet : Identification + restauration Nouveau De jeremy62  Le 29-12-2015 à 12:59 sta

    Bonjour, j'ai opéré à l'extraction d'un condensateur marqué 0.01MF (le numéro 11) et vous m'aviez conseillé de prendre un 47nf. N'y a t-il aucun risque?


Sujet : Identification + restauration Nouveau De omale 13  Le 29-12-2015 à 13:47 sta

    bonjour
    si le condo n°11 il y a inscrit 0.01µf =10nf =10.000pf
    remettre en place un 10nf en 630 volt


Sujet : Identification + restauration Nouveau De jeremy62  Le 30-12-2015 à 09:55 sta

    D'accord merci donc je corrige cela tout de suite et je vous tiendrais au courant si j'ai de nouvelle valeur. Personne n'aurait un schéma +/- ressemblant au miens? Car j'en trouve pas un seul sur le net.


Sujet : Identification + restauration Nouveau De jeremy62  Le 31-12-2015 à 11:43 sta

    J'ai changé les condos et j'ai testé une mise sous tension.. Je branche, je met sur ''on'' rien, j'attends un peut que les lampes fassent leur travail et j'entends le haut parleur faire un bruit en continue, plus j'attends et plus le sons devient fort, j'ai testé tous les boutons aucun n'a permit de faire mieux? Vous avez une idée?

    Cordialement.


Sujet : Identification + restauration Nouveau De jeremy62  Le 31-12-2015 à 13:49 sta

    Petit up pour dire que le bruit ne change plus, toujours constant même en tournant le bouton volume, j'ai cherché une station mais rien, l’œil magique rougie mais ne devient pas vert et à aucun moment. Si quelqu'un à une idée je prends


Sujet : Identification + restauration Nouveau De Dominique  Le 31-12-2015 à 14:26 sta

    Il faut, dans un premier temps voir si il y a présence de haute tension dans le poste :

    L'oeil magique doit devenir vert, mais si celui-ci est usé on ne vérifie rien du tout !

    Le mieux consiste à prendre un bon voltmètre ( réglé en continu ) avec le moins relié au châssis et tester différents points de la haute tension. ( choisir un calibre supérieur à 250 volts sur l'appareil ).

    Il vous faut également les brochages en vue de dessous des tubes.

    Le plus sage consiste à partir de la valve ( qui doit être une EZ80 ), lampe à côté du transfo et de mesurer la tension sur sa cathode après la mise en route. On doit avoir une valeur qui doit être comprise entre 250 volts et 350 volts.
    Si c'est ok on continue...

    On arrive ensuite sur le tube final ( EL84 ) et on mesure la tension plaque : si une haute tension est présente c'est bien. Dans le cas contraire l'enroulement primaire du transformateur de sortie est coupé. ( tension proche de 250 volts en théorie )
    Sur ce tube, on vérifie également si il y a présence de HT sur la grille écran. ( ici encore, on doit avoisiner les 250 volts ).

    On arrive ensuite au tube préampli BF ( 6AT6 ? ) et on devra mesurer la tension plaque proche d'une centaine de volts.

    A ce moment, si tout est correct, on sait que la partie basse fréquence est correctement alimentée en HT.

    Il suffit de mettre un doigt sur l'une des deux bornes de la prise du pick-up du poste ( potentiomètre du volume à fond ) pour qu'un grognement se fasse entendre dans le haut parleur.

    Si rien ne se passe, il ne sert strictement à rien de chercher dans une autre partie du poste. Vous l'aurez compris, pour dépanner, on part de l'alimentation et on remonte étage par étage jusqu'à l'antenne.

    Un schéma fait à la main d'après le câblage vous sera d'une grande utilité !
    N'oubliez pas de vous procurer une documentation sur le brochage des lampes, c'est indispensable et ça évite de travailler au pifomètre.

    J'ai volontairement omis de parler des mesures de tension cathodique sur les tubes cités plus haut ( EL84 et préampli BF ) car suivant les constructeurs les cathodes sont montées en polarisation automatique ( résistance en série dans le circuit cathodique, avec un condensateur en parallèle ) ou directement soudées à la masse, la polarisation des tubes se faisant par une autre astuce.

    Dominique.


Sujet : Identification + restauration Nouveau De jeremy62  Le 31-12-2015 à 16:10 sta

    Merci de votre aide Dominique mais à vrai dire je ne comprends pas vraiment la totalité, par exemple la valve (EZ80), comment mesurer la tension à sa cathode?

    Qu'est-ce la tension plaque?
    Le tube préampli BF (6AT6) je ne sais pas c'est le quel?

    J'ai mis mon doigt sur la prise Pick-Up et j'ai entendu des grognements.

    Et pour le schéma j'aurais bien aimé trouvé de la documentation d'origine de cet appareil j'aurais peut être plus partir de la mais je l'aurais aussi mise de coté pour mon père qui j'en suis sur sera heureux d'en connaitre plus sur son poste.

    Et désolé si mes questions paraissent un peut basique.


Sujet : Identification + restauration Nouveau De omale 13  Le 31-12-2015 à 17:02 sta

    bonsoir
    voir le lien pour la EZ80
    http://www.mif.pg.gda.pl/…
    les plaque = la ou arrive la tension alternative du TA
    la cathode = la ou sort la tension rectifier (redressé )
    avec la pointe de touche du voltmètre position continue
    pointe rouge sur la broche n°3 la cathode et l'autres pointe la noire (le -)
    a la masse ainsi tu peut lire la tension
    bon réveillon


Sujet : Identification + restauration Nouveau De omale 13  Le 31-12-2015 à 17:11 sta

    Re
    sur ton poste le tube préampli BF ce trouve êtres la 6AV6
    la deuxièmes lampe en partent du TA
    voir le lien pour ce tube ,
    http://www.mif.pg.gda.pl/…


Sujet : Identification + restauration Nouveau De Dominique  Le 31-12-2015 à 19:40 sta

    Si ça grogne, c'est bon signe !

    Il faut absolument vous trouver des cours qui vont vous expliquer le fonctionnement d'un tube électronique et de ses différents organes.
    Pour cela, vous avez les excellents cours Eurelec.
    Voici une page en lien qui contient plusieurs accès au cours, notamment à celui qui explique le fonctionnement d'une triode : http://radioman64.e-monsi…


    Qu'est-ce qu'une cathode, une anode ( encore appelée plaque ), une grille de commande, une grille écran, etc. et leurs rôles !

    Après une lecture assidue, tout va devenir plus clair. J'ai vu plus haut que vous aviez des connaissances en électronique, ça ne devrait pas vous poser trop de problèmes...

    Voici, en attendant, encore un peu de lecture.
    http://www.les-debuts-de-…/

    Bon réveillon.

    Dominique



Sujet : Identification + restauration Nouveau De bocchia  Le 31-12-2015 à 21:09 sta

    bonsoir il m'est arriver de souflé l'air chaud de la bouche en contacte tu tube en question pour faire aparetre les chiffres et les letres BONNE ANNEE 2016 A TOUS charly


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
