| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 14-01-2016 à 22:35 sta |
|
Bsr à tous,

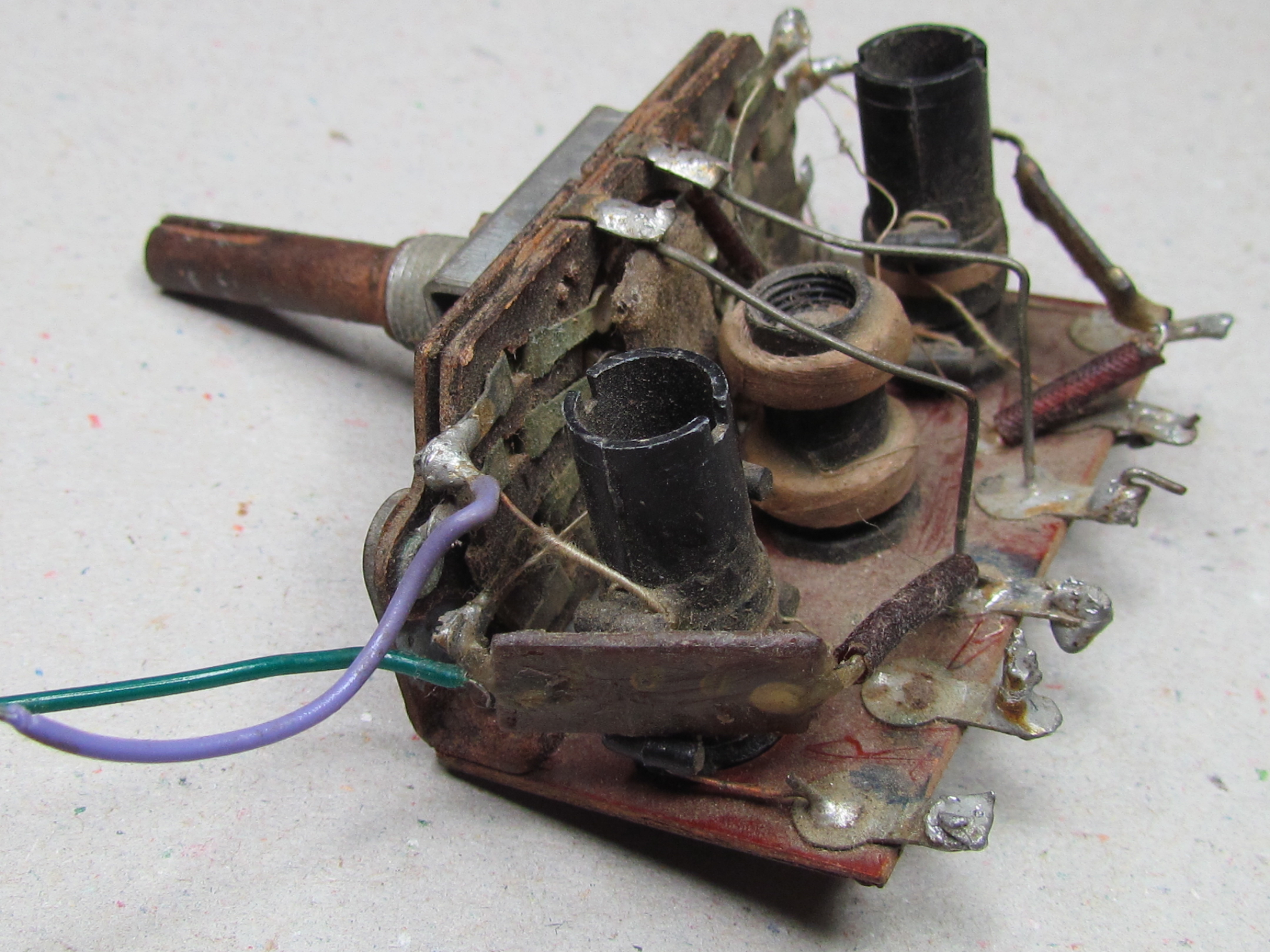

j' ai retrouvé dans mon grenier un bloc d'accord pour poste à tubes qui ne porte aucune indication quant à son origine -
il est composé d'une ''galette'' à trois positions avec trois bobinages dont un double en nid d'abeille .
(voir photos ci-jointes)
qq pourrait-il me donner l'origine de ce bloc qui, je pense provient d'un récepteur à tubes des annees 55-60 - ??? (le schéma de branchement est peut-être trop demander ? ''
merci de vos réponses - J.B
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 14-01-2016 à 22:38 sta |
|

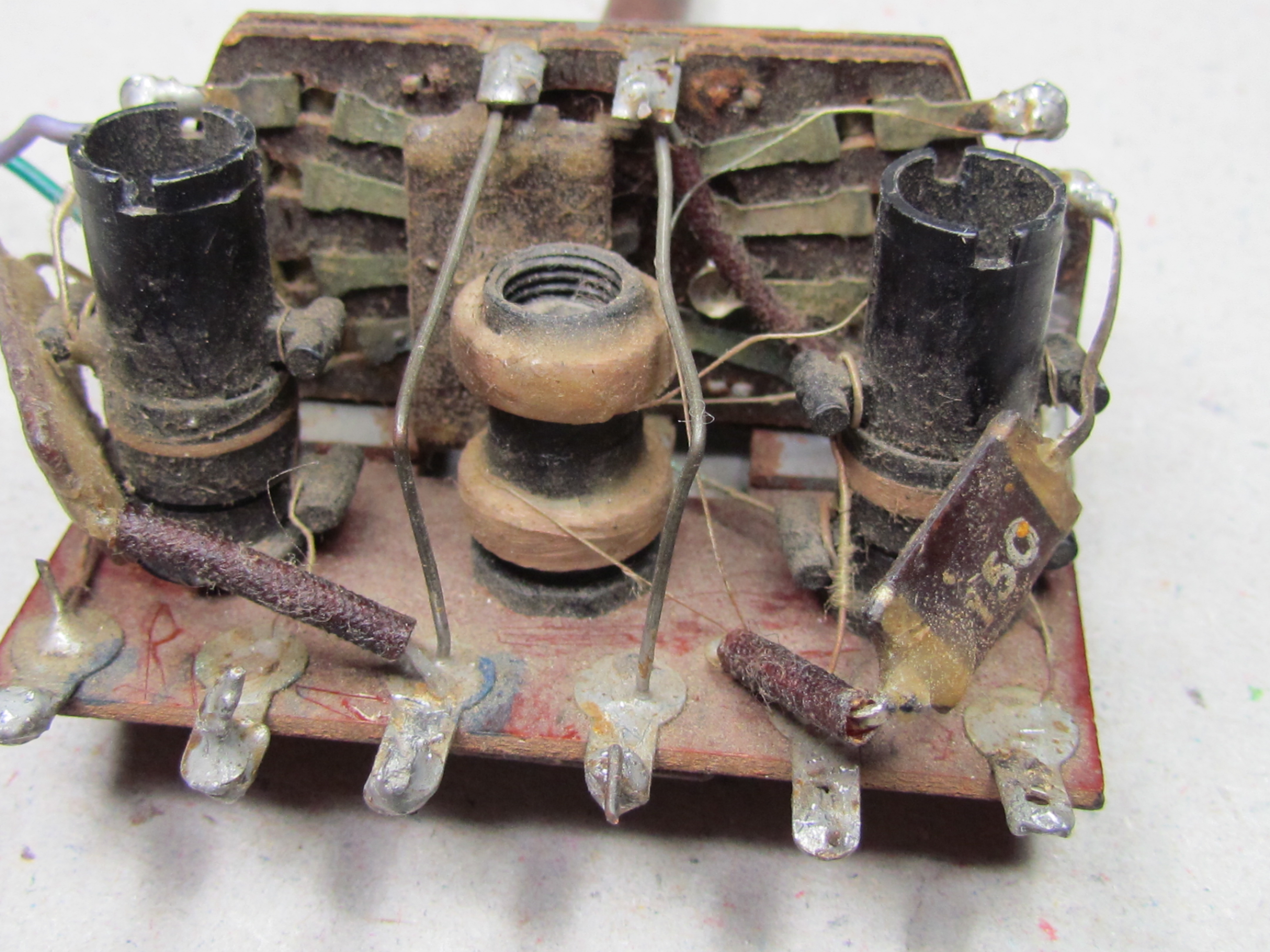

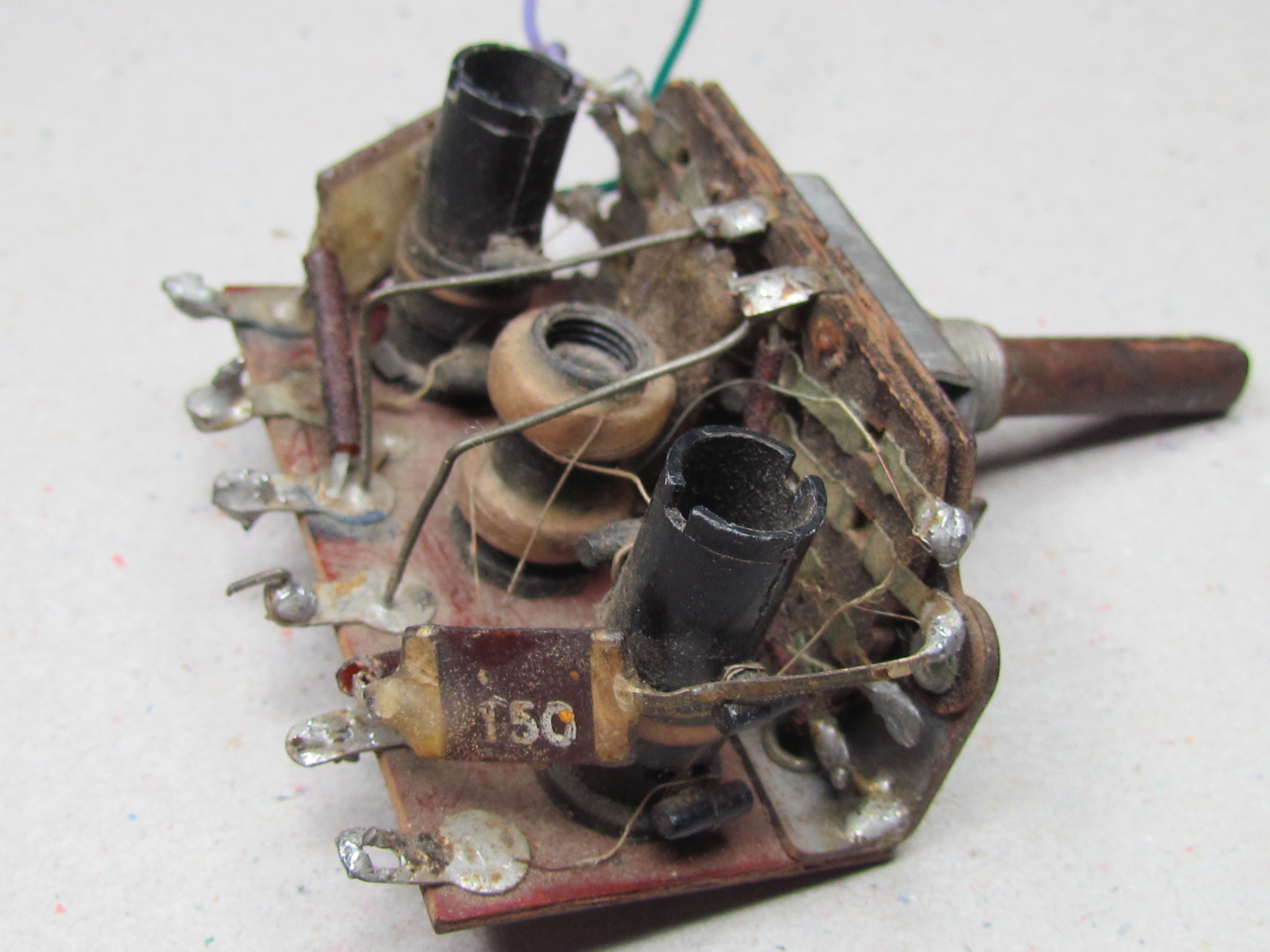

autre photo plus explicite - (désolé les fichiers sont trop lourds pour être groupés ! )
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 14-01-2016 à 22:41 sta |
|
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 14-01-2016 à 22:47 sta |
|
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 14-01-2016 à 22:56 sta |
|
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 01-02-2016 à 02:42 sta |
|
bjr à tous
j' ai un e question concernant la valeur des bobinages de ce petit ''géné HF'' EURELEC dont j'ai décidé de faire une réplique. ( oui, je sais , il n'est pas précis mais il ne prend pas de place et c'est juste pour me faire la, main )
voici une photo de l' instrument dans son jus que j'ai découverte sur eBay ! il doit dater des années 55-60?
 http://www.ebay.fr/itm/RA…
au vu des deux photos présentes sur ce lien, y aurait-il une bonne âme parmi vous qui aurait entre les mains ce genre d'instrument et qui pourrait mesurer et me communiquer la valeur des bobinages utilisés dans ce montage - (GO-PO et OC ) En effet ils ressemblent fort à ceux du bloc HF objet du présent post que j'ai retrouvé dans mon vieux stock .
J' aimerais également connaître la valeur du CV utilisé (elle n'est pas donnée dans le cours ...
merci à vous
Cordialement
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 01-02-2016 à 03:11 sta |
|
rebjr
voici à tout hasard le lien du blog P.ACHOUR sur lequel on peut retrouver le plan de l'instrument
cdlt. JB
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 01-02-2016 à 03:13 sta |
|
|
|
| Sujet : bloc d'accord HF Nouveau | De F2ij Le 01-02-2016 à 08:23 sta |
|
Bonjour, j'ai utilisé ce genre de condensateur variable dans les années cinquante. Ils faisaient 470 pF. Pour votre bloc, ce n'est pas un bloc classique avec bobines oscillatrice et bobines entrée antenne. Ce bloc est peut-être pour un géné HF ou pour un récepteur à amplification directe. On va voir ce que disent les spécialistes
Jean-Claude
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 01-02-2016 à 15:42 sta |
|
Bjr F2 I j
cela n'apparaît peut-être pas clairement sur les photos car les fils guipés sont extrêmement fins, mais il existe bien deux enroulements sur chaque mandrin - sur les mandrins de gauche et de droite il existe sur chacun d'entre eux un enroulement primaire recouvert par une fine couche de matière ressemblant à du caoutchouc sur laquelle est bobiné un secondaire-
quant au mandrin du milieu, je pense qu'il s'agit de deux bobinages grandes ondes en nid d'abeille - ces trois bobinages sont équipés de noyaux ferrites à vis .
c'est essentiellement le bobinage grandes-ondes qui m' interresse, c'est pourquoi j'aimerais connaître les valeurs en mIcroHenry des deux enroulements en nid d'abeille du bloc EURELEC.
J'ai remarqué que sur le bloc EURELEC ( schéma d'origine ) en position grandes-ondes, tous les primaires côté plaque étaient en série et seul le secondaire grande ontes est relié à la grille
via le 470 Pf -
Si les valeurs des enroulements sont proches, je compte faire des essais d'oscillation en reliant les primaires des trois bobines nes en série et en ne me servant que du secondaire de la bobine du milieu -(GO) que je connectrais à la grille 1 de la EF 89 via le 470 pf mica argenté.
ai-je des chances de faire osciller correctement ce montage en utilisant ce procédé
bien amicalement JB
|
|
| Sujet : bloc d'accord HF Nouveau | De F2ij Le 01-02-2016 à 16:06 sta |
|
Est-ce qu'il y a 1 ou 2 noyaux dans le mandrin GO. S'il n'y en a qu'un, un des bobinages est accordé et l'autre sert à coupler l'antenne à haute impédance. Apparemment, la bobine du haut est le circuit accordé, préréglé par la capa mica de 150pF. En bas, c'est la bobine de couplage à l'antenne. Tout cela n'est que suppositions. C'est difficile à distance. Donnez-nous le schéma de l'oscillateur que vous voulez employer, je n'ai pas le temps de chercher. Commencer avec les deux bobines GO serait plus prudent. Ne vous lancez pas au hasard, c'est le meilleur moyen de se planter.
Jean-Claude
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 01-02-2016 à 16:54 sta |
|
Pour F2ij
il y a apparemment un seul noyau sur la partie supérieure du bobinage GO

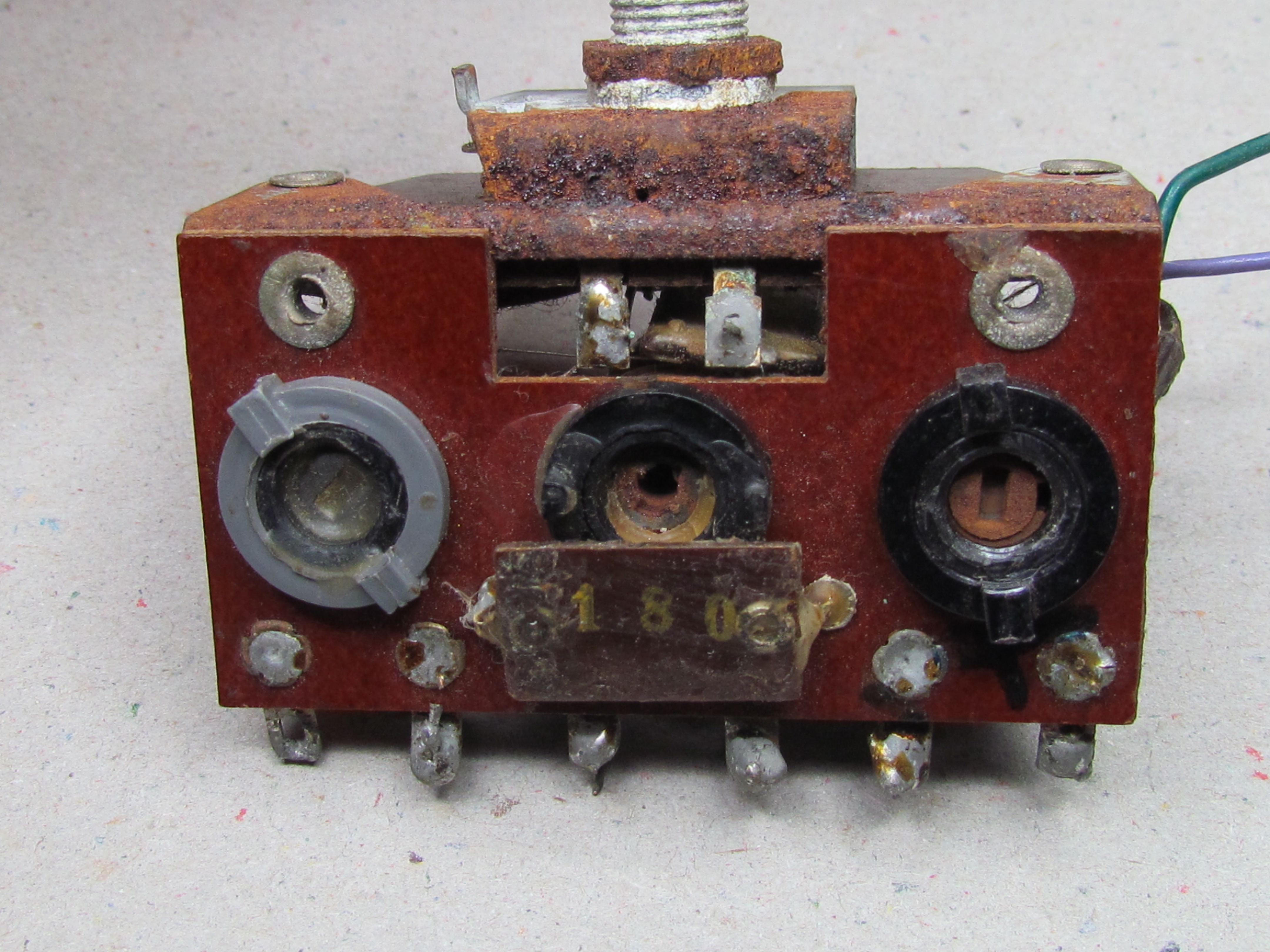

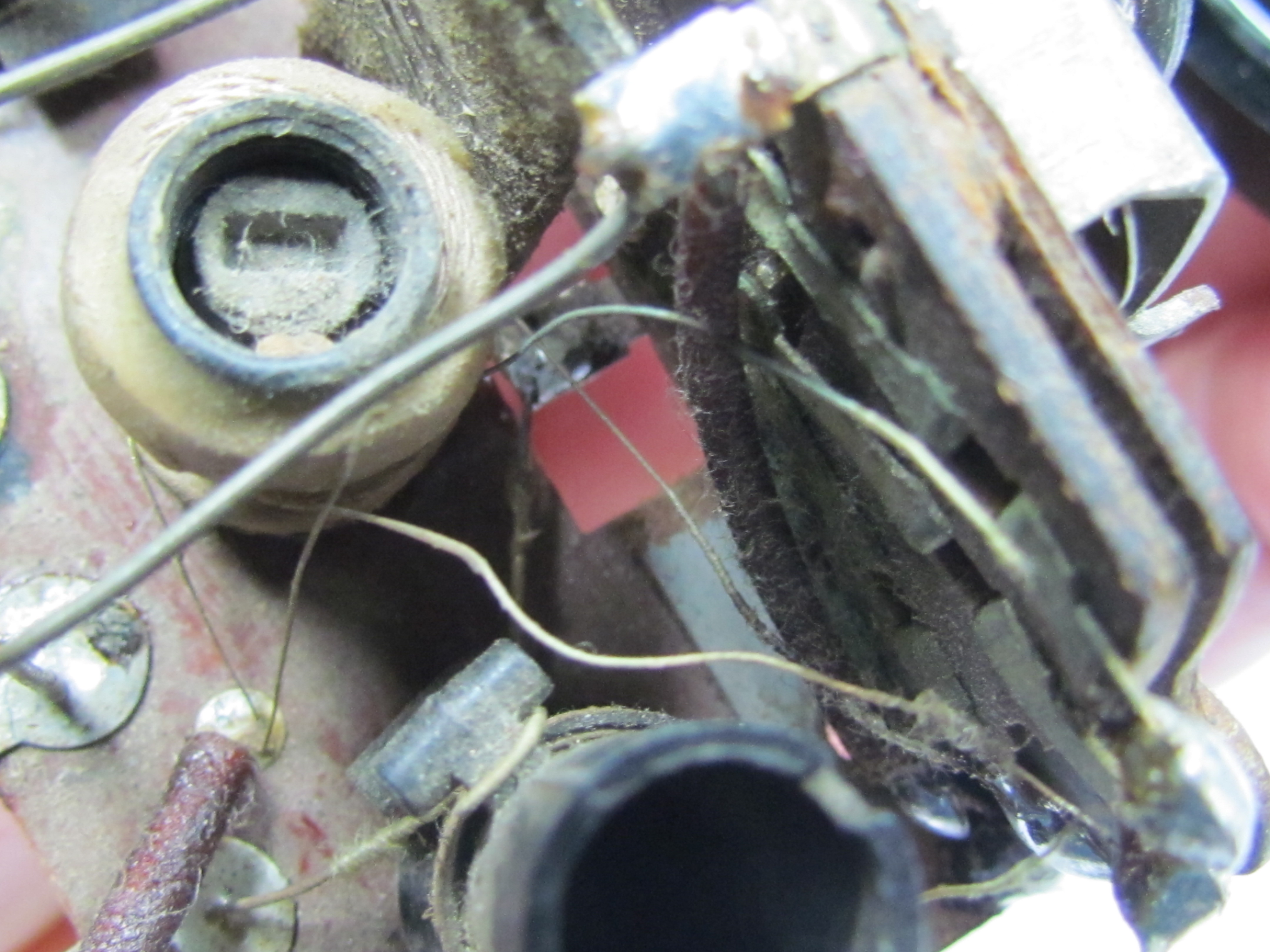

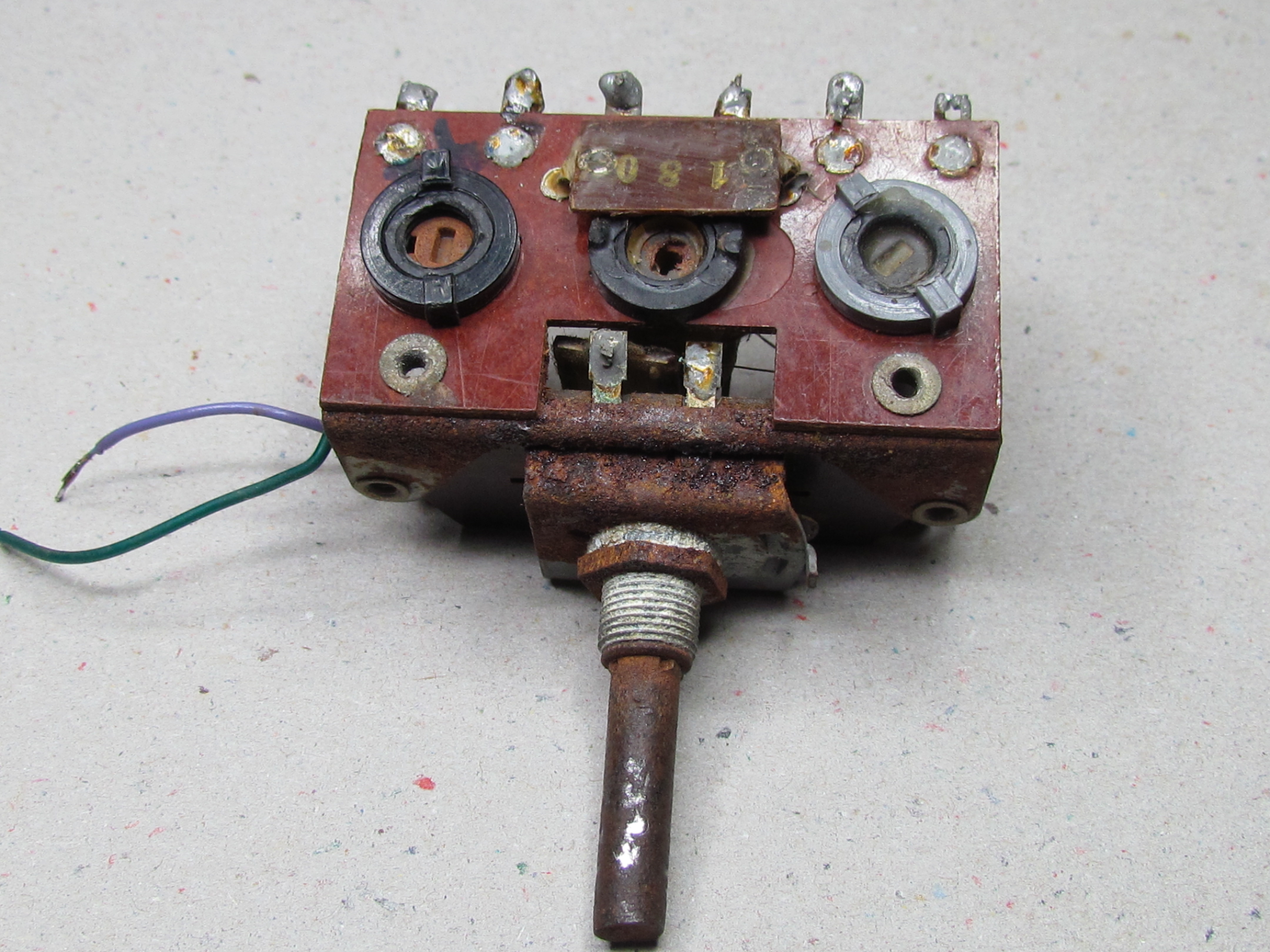

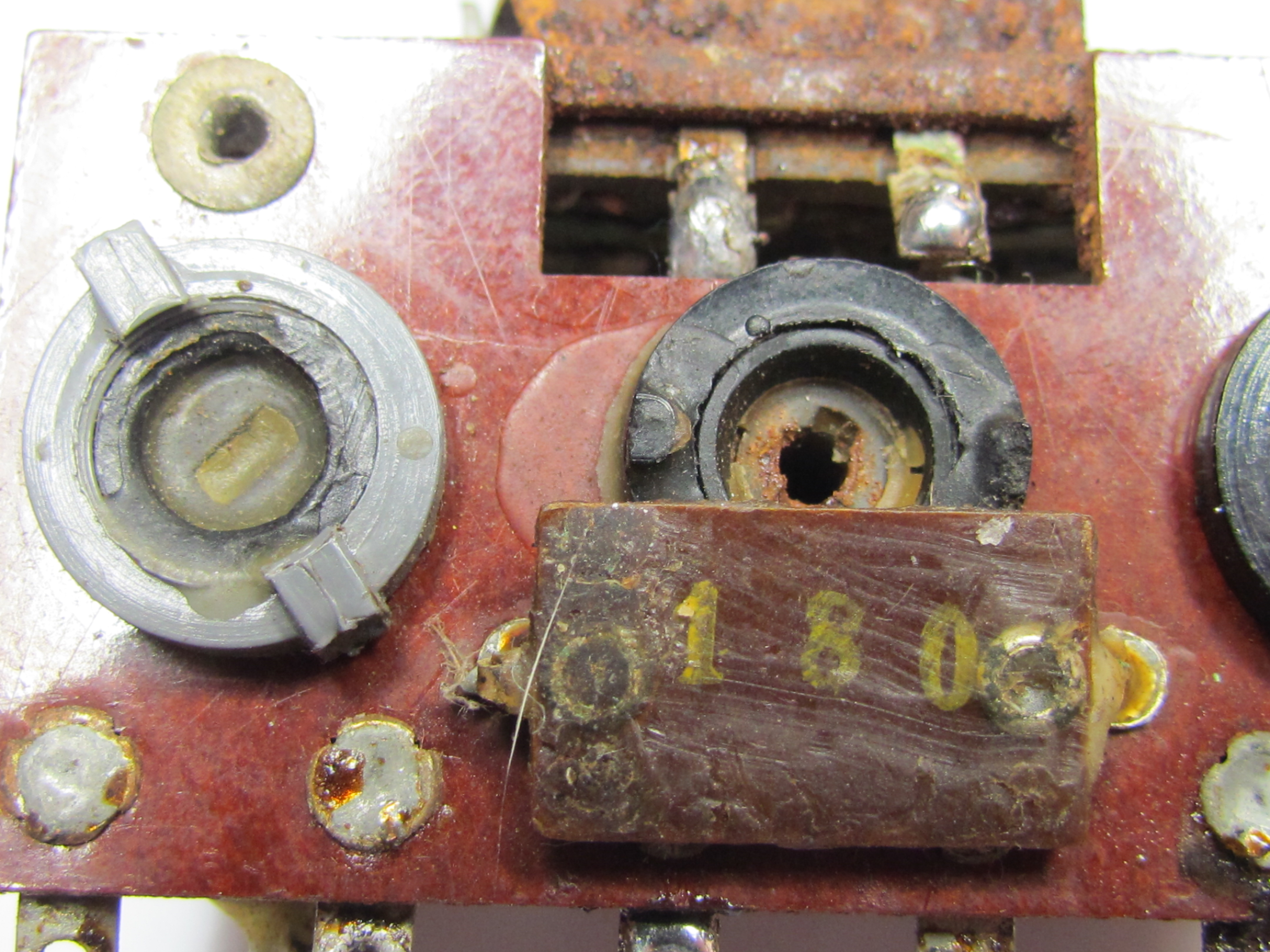

pour les 2 autres bobinages de gauche et de droite, un seul noyau par bobine en partie inférieure de chacune des bobines OC (au dessous) voir nouvelles photos
| |
|
| Sujet : bloc d'accord HF Nouveau | De F2ij Le 01-02-2016 à 18:00 sta |
|
Oui c'est donc bien la partie accordée. A vous de jouer.
Jean-Claude
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 02-02-2016 à 01:32 sta |
|
F2ij merci pour votre réponse
je vais essayer d' abord tenter de connecter le point chaud du primaire du bobinage GO à la plaque de l' EF 89 via 500 pF.
Ensuite je connecterai le point chaud du secondaire de ce même bobinage à la grille 1 de l'EF 89 via une capa de 470 pF comme indiqué sur le shéma EURELEC (site de pascal ACHOUR
le site ici : http://www.pascalchour.fr…
je vous rendrai compte pour vous dire si cela fonctionne la partie electronique + alim étant déjà montée en coffret -
Amicalement -
J.B
|
|
| Sujet : bloc d'accord HF Nouveau | De F6dyz Le 02-02-2016 à 15:47 sta |
|
Selon mon catalogue du ''Pigeon Voyageur'' 1961/1962 ce bloc ressemble beaucoup au bloc
EGN modèle DC53 OC PO GO prévu pour fonctionner - en amplification directe - avec une 1T4 ou UF41 et le classique CV 490 pF selon les critères de l'époque !
La société EGN fabriquait aussi le ''célèbre'' AD47 PO GO bien connu des débutants des années 50, et sans doute de F2ij ...
Malheureusement je n'ai pas plus d'infos sur ce bloc..
Roger
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 03-02-2016 à 00:05 sta |
|
Bonsoir Roger (F6dyz)
Enfin une lueur d'espoir pour mon bloc d'accord  -
Pourriez-vous SVP, joindre à votre post une photo du schéma de branchement de votre doc ''pigeon Voyageur'' 1961-62 ou à défaut ce dont vous disposez comme doc concernant ce fameux bloc EGN DC 53 OC PO GO - Merci par avance -
bonne fin de soirée
73 - amicalement JB-
|
|
| Sujet : bloc d'accord HF Nouveau | De jcj Le 03-02-2016 à 06:27 sta |
|
Bonjour,
Je pense que l'on s'égare un peu...
Cela ressemble plutôt à un bloc PO/GO/OC que l'on trouvait sur les petits postes économiques de la fin des années 1950.
Il manque le cadre ferrite qui porte les bobines d'accord PO/GO !
Vu par l'arrière :
- A gauche les bobinages d'accord OC, et le branchement sur le coté du cadre PO/GO (fils avec isolant plastique).
- A droite les bobinages de l'oscillateur OC.
- Au milieu, sur le même mandrin les oscillateurs PO/GO. Oscillateur PO avec le noyau creux, oscillateur GO avec le noyau plein. On réglait l'oscillateur GO en passant un outil à travers le noyau creux PO.
Ces oscillateurs n'ayant qu'une seule bobine, ils devaient être montés en ''Colpitts''.

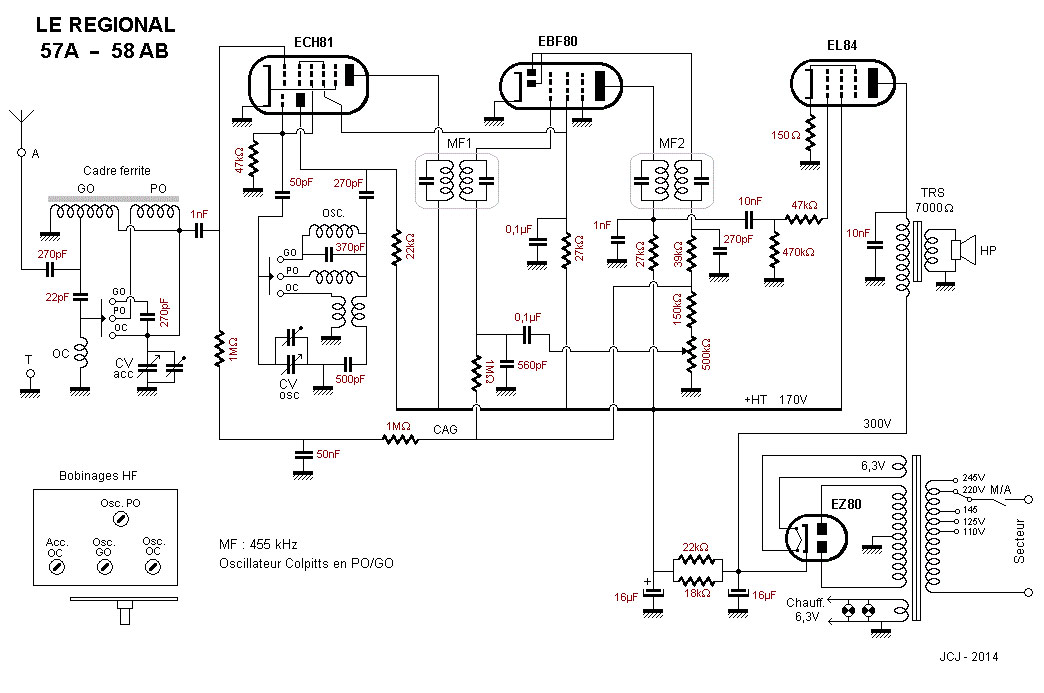

Bref cela devait être un poste monté comme sur le document joint.
| |
|
| Sujet : bloc d'accord HF Nouveau | De jcj Le 03-02-2016 à 06:33 sta |
|
On dirait que le document ne passe pas. Avec un autre format ->
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 03-02-2016 à 11:43 sta |
|
jcj
je ne pense pas qu' il puisse s'agir du type de bloc d'accord dont vous parlez car, comme je l'ai dit plus haut, même si cela ne semble pas évident sur les photos vu la finesse des fils utilisés, chacune des bobines a bien deux enroulemenrts - sur les bobines OC on le remarque notamment par rapport aux sections des fils qui proviennent de chaque enroulement et qui sont différentes .
par ailleurs ce bloc se trouvait dans l' atelier de mon père (décédé) qui avait pour habitude de construire ses récepteurs à tubes. Il récupérait souvent des pièces sur de vieux chassis mais je n' ai jamais vu d' appareil à tubes possedant un cadre ferrite dans son atelier .. Il ne jetait rien, or, je n'ai jamais retrouvé de cadre ferrite dans ses stocks de récup.
merci quant même .
cordiales salutations
JB
|
|
| Sujet : bloc d'accord HF Nouveau | De jcj Le 03-02-2016 à 11:58 sta |
|
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 03-02-2016 à 13:20 sta |
|
rebjr Jcj
merci de vous intéresser à mon pb
votre dernier post peut éventuellement me donner des pistes pour la marque du bloc
Sur les photos du lien que vous joignez à votre dernier post, je lis qu'il serait de marque OREGA ( je pense que DAUPHIN est le type du poste ?
Effectivement , le design global du bloc en question ressemble au mien , il faudrait que je me penche sur le catalogue des blocs OREGA des années 55-60, mais j'aimerais savoir si ce catalogue existe dans vos archives.
Je sais que j'aurais pu démonter le bloc pour en extraire le schéma mais je crains qu'en agissant de la sorte, je le dérègle complètement !
J' ai bien tenté de reproduire le schéma de ce bloc mais ignorant les connexions internes du commutateur il est très compliqué de ne pas se tromper surtout vu la présence de 3 condos micas qui peuvent être associés en // ou en série par le biais de ce commutateur.
Au demeurant, il semble bien que certains des bobinages au primaire sont connectés en série par l'intermédiaire du commutateur.
cdlt JB
ps : désolé pour la ''fôte'' de frappe dans mon précédent post : ''quand même'' et non pas quant même
|
|
| Sujet : bloc d'accord HF Nouveau | De michel 87 Le 03-02-2016 à 14:06 sta |
|
Bonjour,
Sur le post de jcj, concernant le forum DOCTSF, il est question d'une commutation automatique radio / PU.
Est-ce un dispositif courant? Personnellement, je ne l'ai jamais rencontré.
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 03-02-2016 à 14:44 sta |
|
jamais entendu parler de commutation automatique ! désolé ...
le sujet n'est cependant pas inintéressant .
mais on s'éloigne un peu du sujet peut-être faudrait-il ouvrir un autre post Michel 87
cordiales salutations
|
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 03-02-2016 à 15:15 sta |
|
question à Jacques - Webmaster -
Existe-t-il un catalogue référencé des blocs d'accord OREGA des années 55-60 dans les archives du site ?
MERCI -
JB
|
|
| Sujet : bloc d'accord HF Nouveau | De bozec Le 03-02-2016 à 15:26 sta |
|
Bonjour,

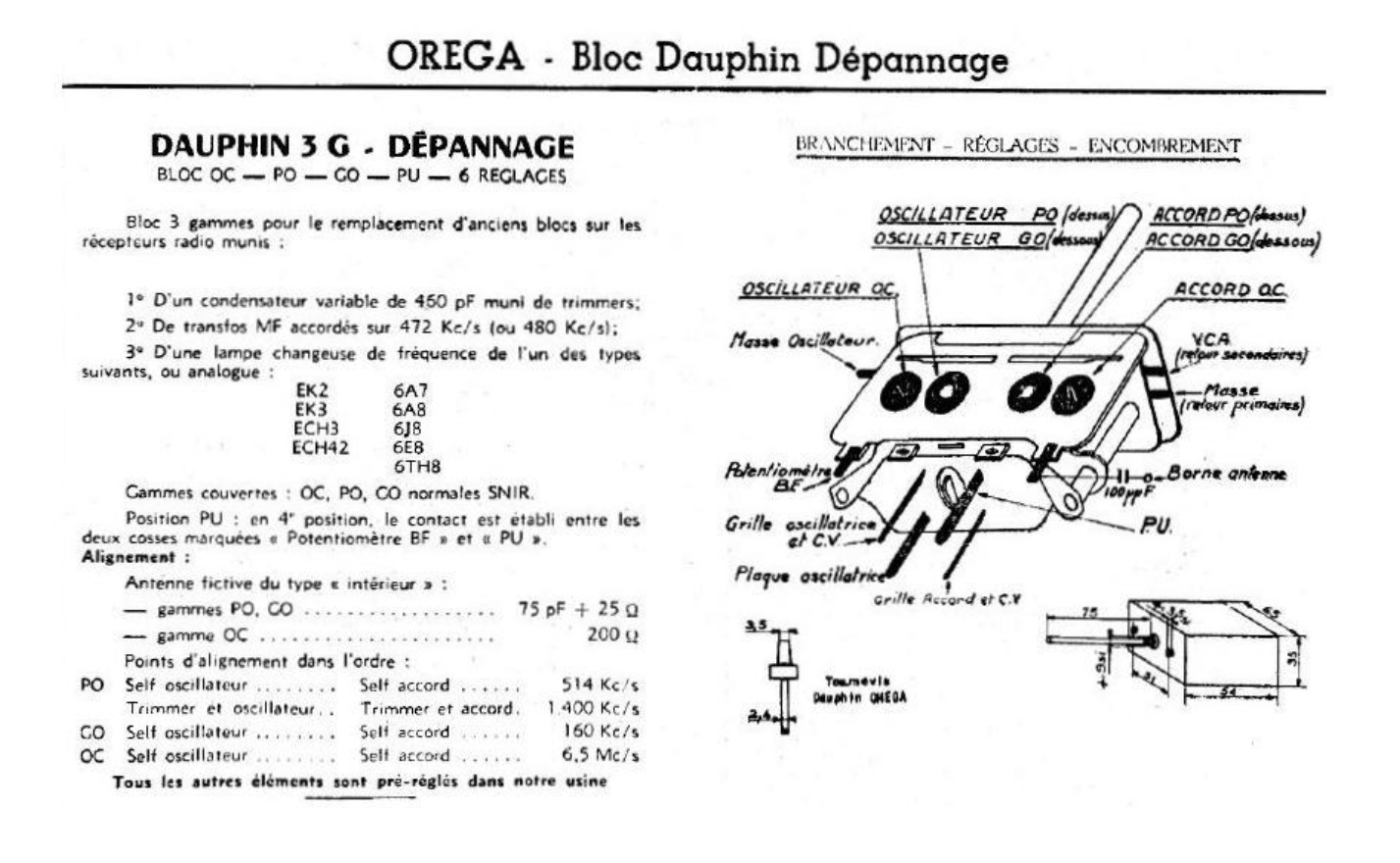

en pièce jointe le bloc Oréga Dauphin
Cordialement Bozec
| |
|
| Sujet : bloc d'accord HF Nouveau | De bozec Le 03-02-2016 à 15:29 sta |
|
| |
|
| Sujet : bloc d'accord HF Nouveau | De RETRO25 Le 03-02-2016 à 15:59 sta |
|
merci BOZEC
bonne journée .
|
|
| Sujet : bloc d'accord HF Nouveau | De jcj Le 04-02-2016 à 10:15 sta |
|

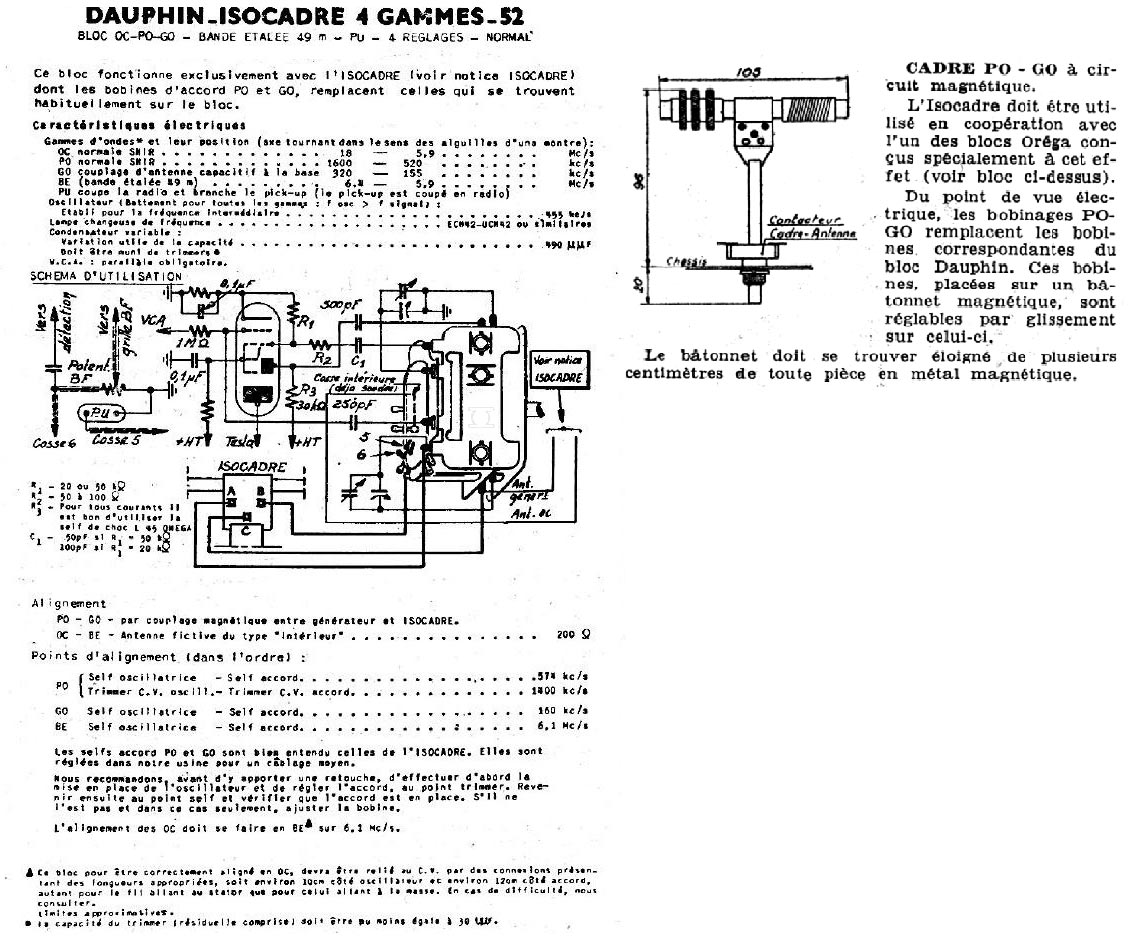

Le plus ressemblant. Mêmes disposition des bobinages sur les 3 mandrins ->
Cordialement : jcj
| |
|
| Sujet : bloc d'accord HF Nouveau | De Pierre Roque Le 04-02-2016 à 14:39 sta |
|
Je pense que vous faite fausse route avec ce Bloc OMEGA , ce doit être un Bloc pour
Heterodyne bon marché ,genre ACER---Perlor-Radio ou autre du même genre.
Ce n'est que mon avis , je ne certifie rien de plus .
Cordialement
Pierre
|
|
| Sujet : bloc d'accord HF Nouveau | De Pierre Roque Le 04-02-2016 à 14:44 sta |
|
Il n'y a que trois bobines avec réglage par noyaux et une seule Galette de commutation à
deux fois quatre plôts
Cordialement
Pierre
|
|
|
