Sujet : Radio Relai Nouveau De Dominique  Le 26-01-2016 à 15:33 sta Bonjour, apparemment une marque inconnue... J'ajouterai des photos après remise en route. Poste équipé des tubes suivants : ECH3 EBF2 EL3N 1883. Dominique.

Sujet : Radio Relai Nouveau De Jacques (webmestre)  Le 26-01-2016 à 15:37 sta Vu les tubes, ce doit être un montage reflex.

Sujet : Radio Relai Nouveau De Orca  Le 26-01-2016 à 15:50 sta Bonjour, Belle trouvaille, Vu le jeu de tubes, je dirait un poste typique de ceux que l'ont construisait dans les années 1940. Le transformateur lui, à l'air plus ''récent'' (années 50?) ''Radio Relai'' est très probablement une sous-marque ... Il faut savoir qu'il y en a eu des masses des petits constructeurs tsf dans ces années là, souvent ils utilisaient des châssis qui équipaient des postes d'autres marques. Avec ce jeu de tubes assez classique et moderne (pour l'époque!), je suis sûr que l'ont peut trouver pas mal de modèles similaire avec un schéma générique. Bonne restauration Orca

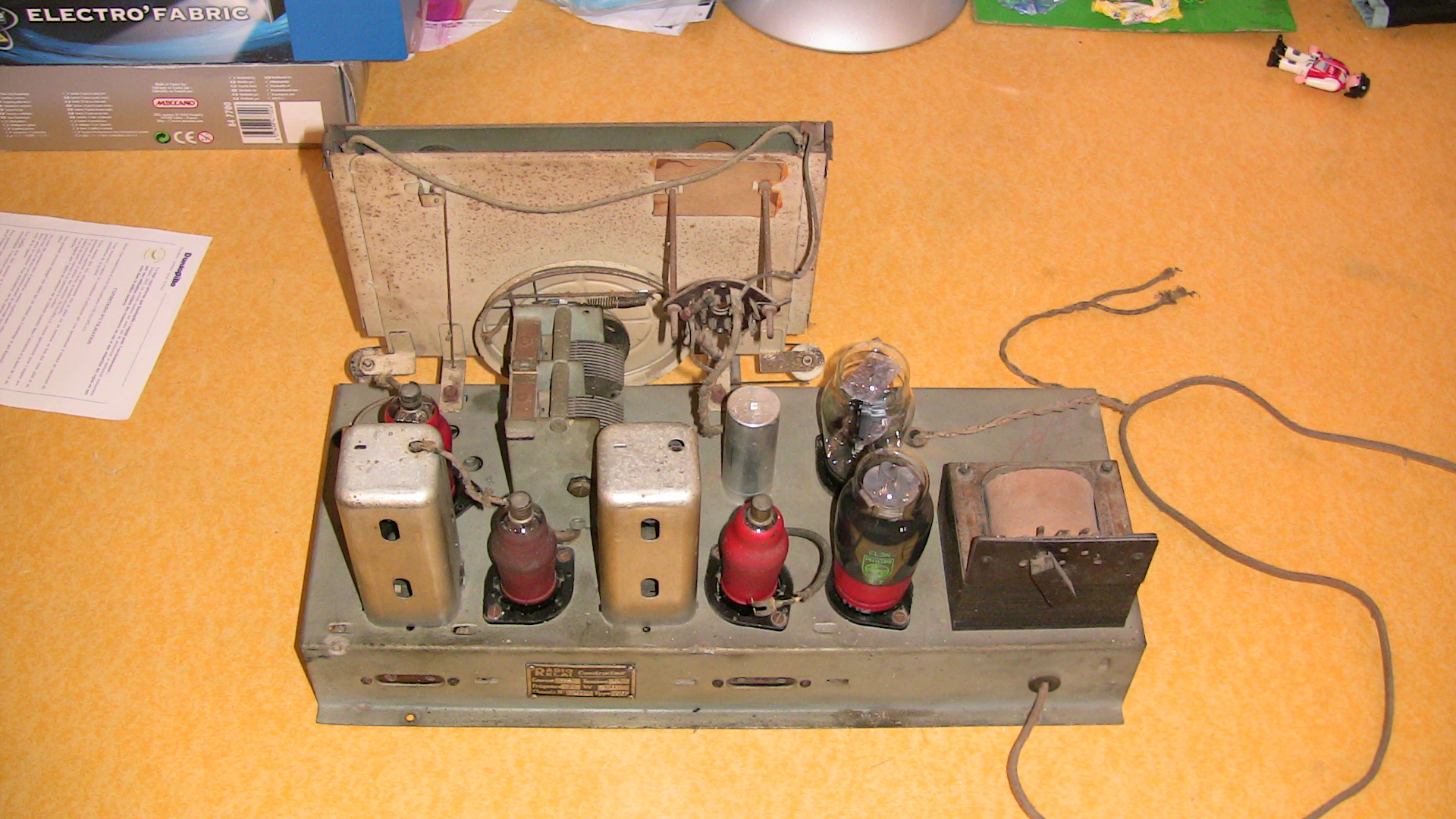

Sujet : Radio Relai Nouveau De casevech  Le 26-01-2016 à 15:51 sta sur la photos je vois 5 tubes et non 4,peut etre que je suis devenu bigleux

Sujet : Radio Relai Nouveau De Orca  Le 26-01-2016 à 15:57 sta Ajout ==== Je me disait bien qu'il y avait un tube qui manquait! D'après vos photos, le poste possède 6 tubes et vous n'en avez mentionné que 4 Il doit y avoir, très probablement une EF9 entre les transfos MF et la EBF2 juste avant la EL3N. Dans l'ordre, si je ne me trompe pas, vous devriez avoir: ECH3 EF9 EBF2 EL3N 1883 et EM34 ou 6AF7G pour l'indicateur cathodique ... Orca

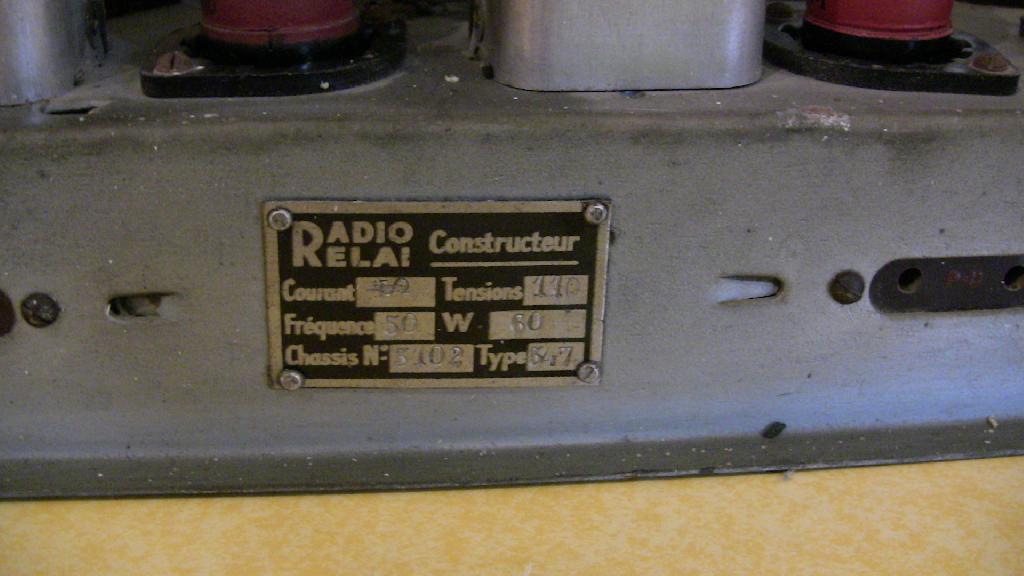

Sujet : Radio Relai Nouveau De Jacques (webmestre)  Le 26-01-2016 à 16:08 sta Effectivement, je n'avais pas vu la photo, il n'empêche qu'avec 4 tubes c'est possible aussi (reflex). S'il y a une plaque sérialisée c'est bien une marque a créer ans le GL et non pas une construction artisanale.

Sujet : Radio Relai Nouveau De michel 87  Le 26-01-2016 à 16:23 sta Bonjour, Effectivement, le transfo d'alim a certainement été remplacé. Sur la plaque, il est inscrit une seule tension d'alim: 110 V, ce qui est curieux.

Sujet : Radio Relai Nouveau De Dominique  Le 26-01-2016 à 16:27 sta J'ai oublié le tube MF . EF6 . Dominique.

Sujet : Radio Relai Nouveau De bobosse  Le 26-01-2016 à 16:36 sta Bonjour à tous, Pour avoir travaillé quelques années vers 1968 à Paris dans le 12ième ARDT, j'ai connu une société Radio-Relais rue Crozatier qui s'était spécialisée dans les relais mais vendait aussi des composants électroniques uniquement aux professionnels. J'y suis retourné au début des années 80, elle existait toujours et réalisait des études et produisait des maquettes de projet électronique ou électrotechnique. Peut-être, est-ce celle-ci qui avait changé son nom de Radio Relai. Dans les années 40-50, il y avait une pléthore de petits constructeurs de postes de radio qui exerçait en dehors de leur activité principale. Michel

Sujet : Radio Relai Nouveau De Dominique  Le 26-01-2016 à 16:40 sta Le transfo a l'air d'origine. Cependant, le HP semble avoir été remplacé car c'est un modèle à aimant et non à excitation. Tout est prévu pour recevoir un oeil magique ( fils, support octal et résistances ), mais le trou est occulté par un cache. J'ai un doute sur le tube EF6. De mémoire c'est une lampe à pente fixe. Je vais vérifier le câblage et inspecter la ligne de CAV. Dominique.

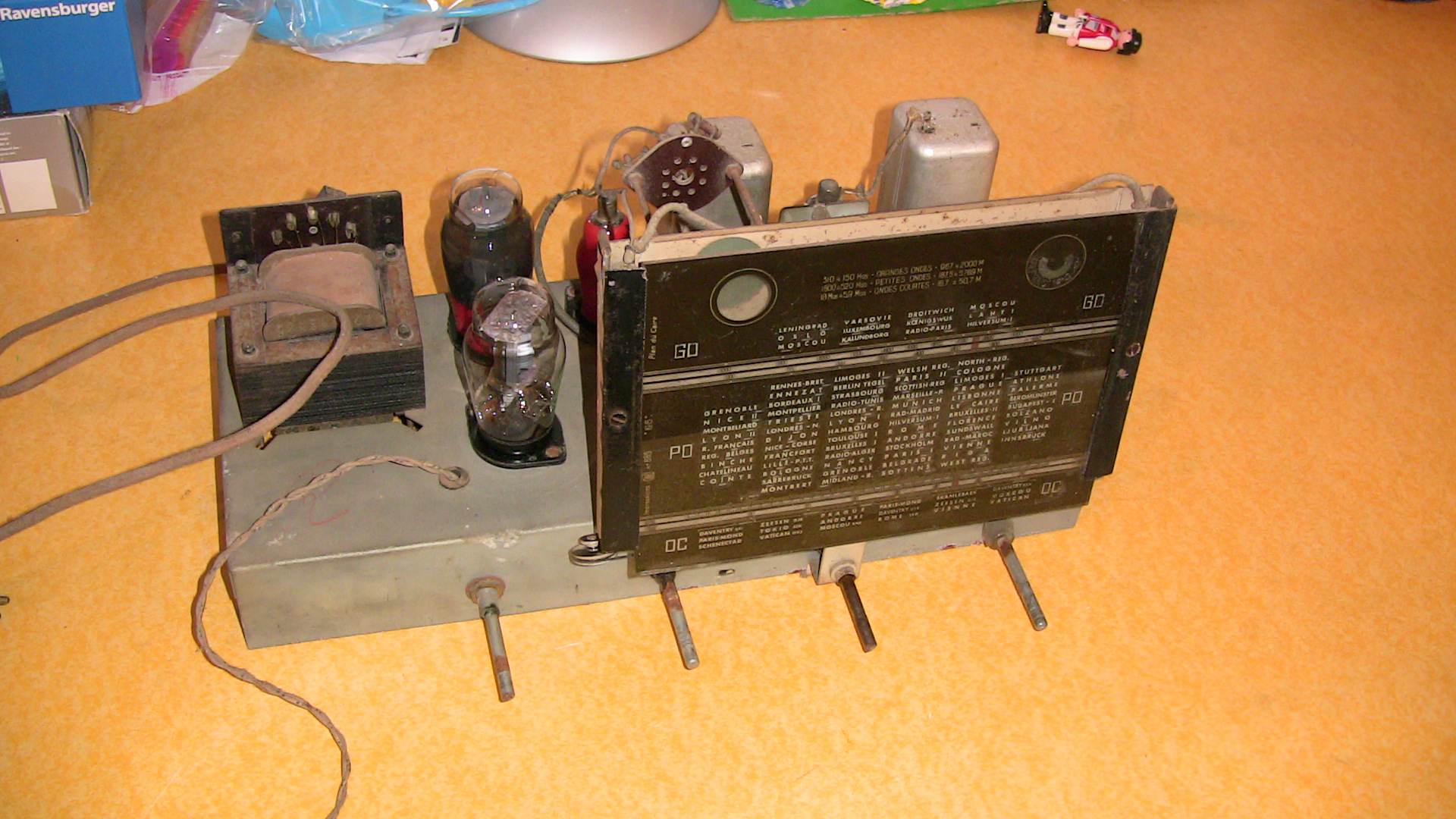

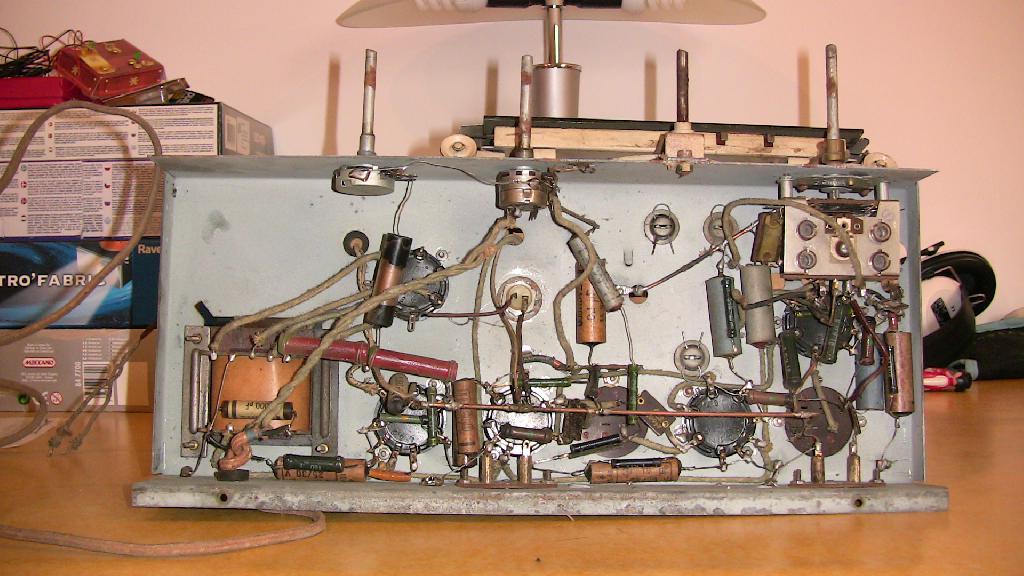

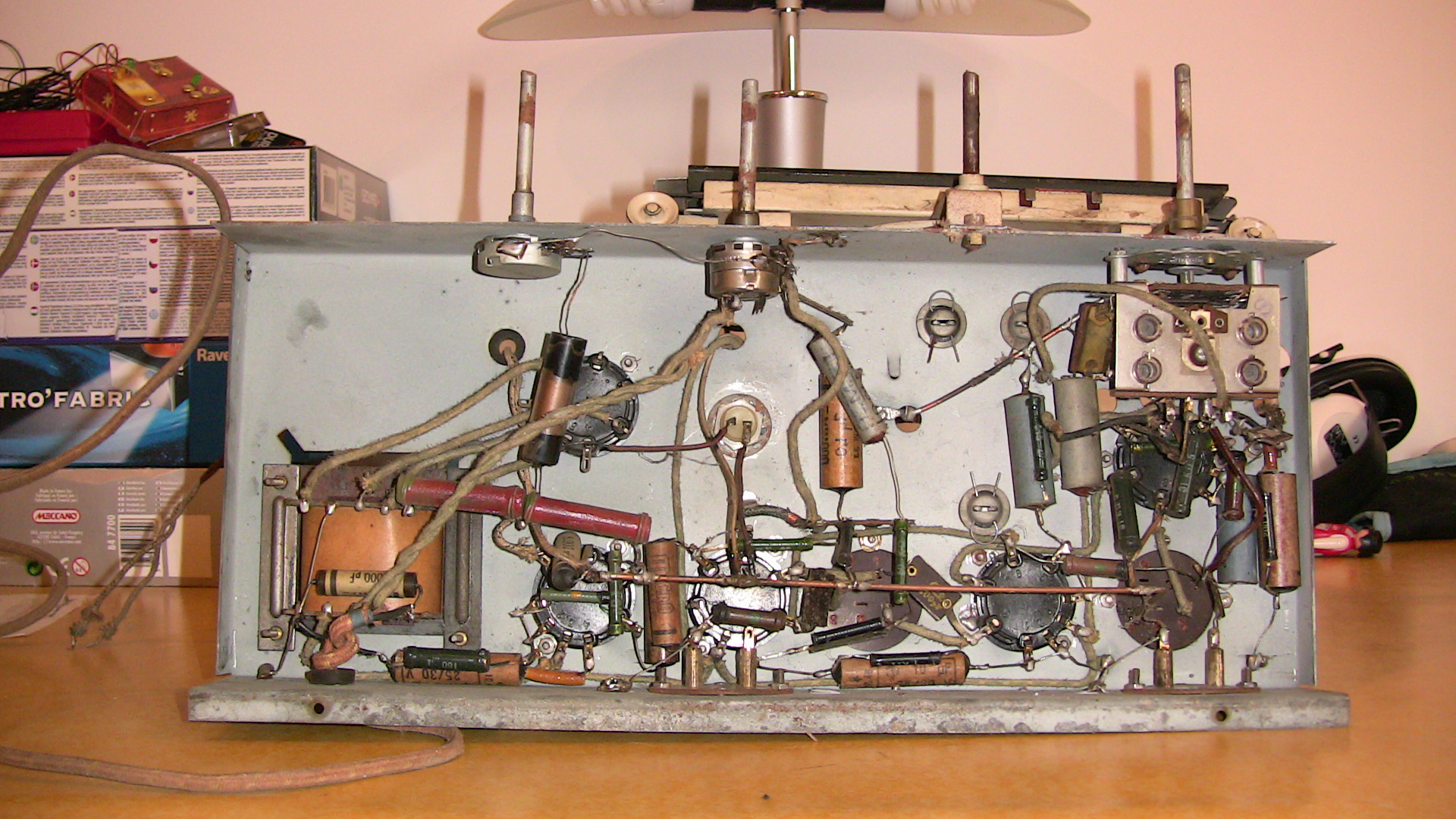

Sujet : Radio Relai Nouveau De Dominique  Le 26-01-2016 à 16:57 sta Quelques photos. Dominique.

Sujet : Radio Relai Nouveau De F1FTP  Le 26-01-2016 à 18:05 sta La EF6 est bien un tube à pente fixe,il faut une EF9 comme le disait Orca

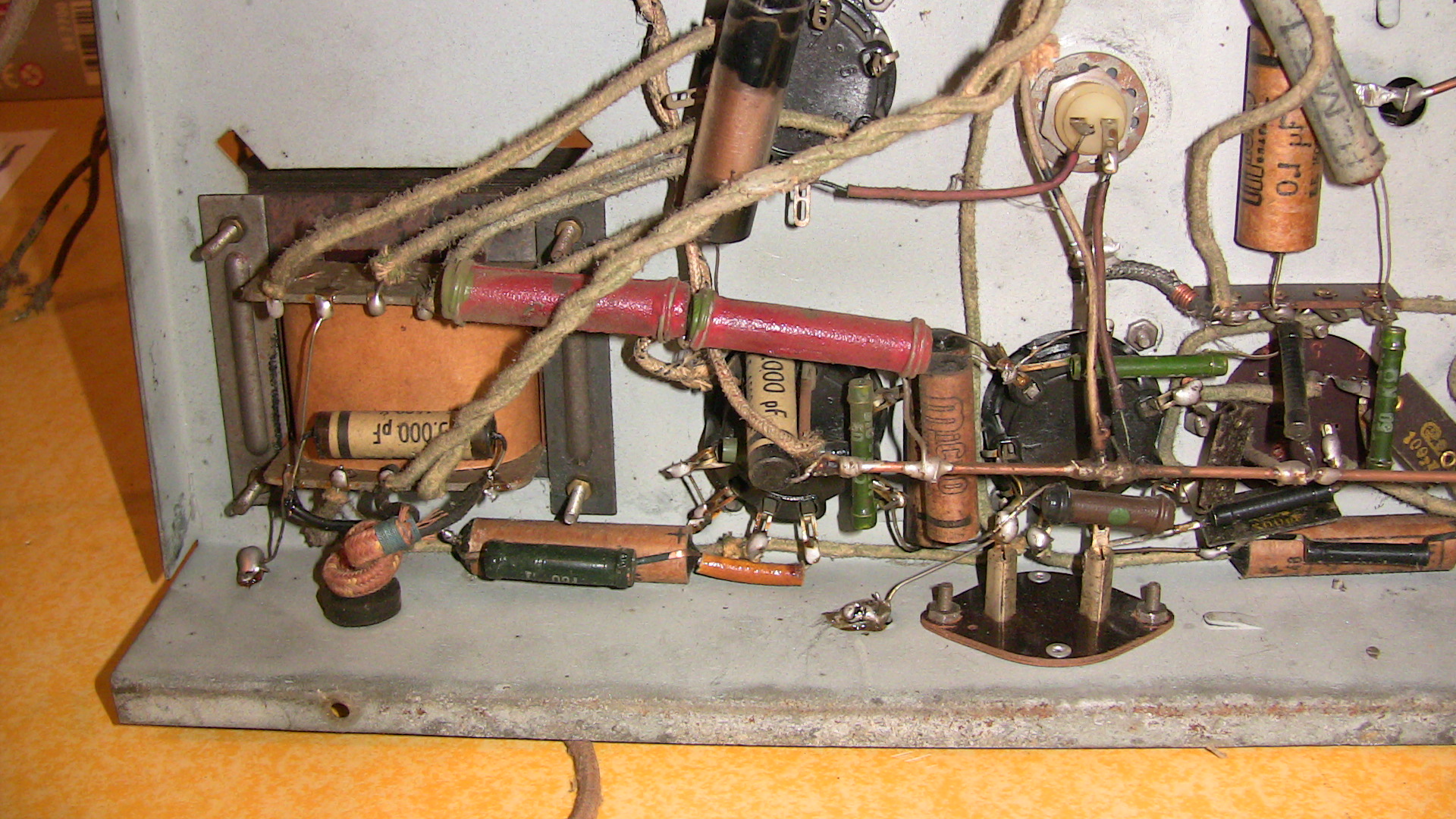

Sujet : Radio Relai Nouveau De XYZ du 56  Le 26-01-2016 à 18:17 sta Où l'on voit bien que le transfo n'est pas d'origine: il y a les décrochements prévus pour l'installation d'un autre transfo et, en plus, l'on voit les 2 pattes transversales qui permettent de bloquer ce TR sur le chassis.

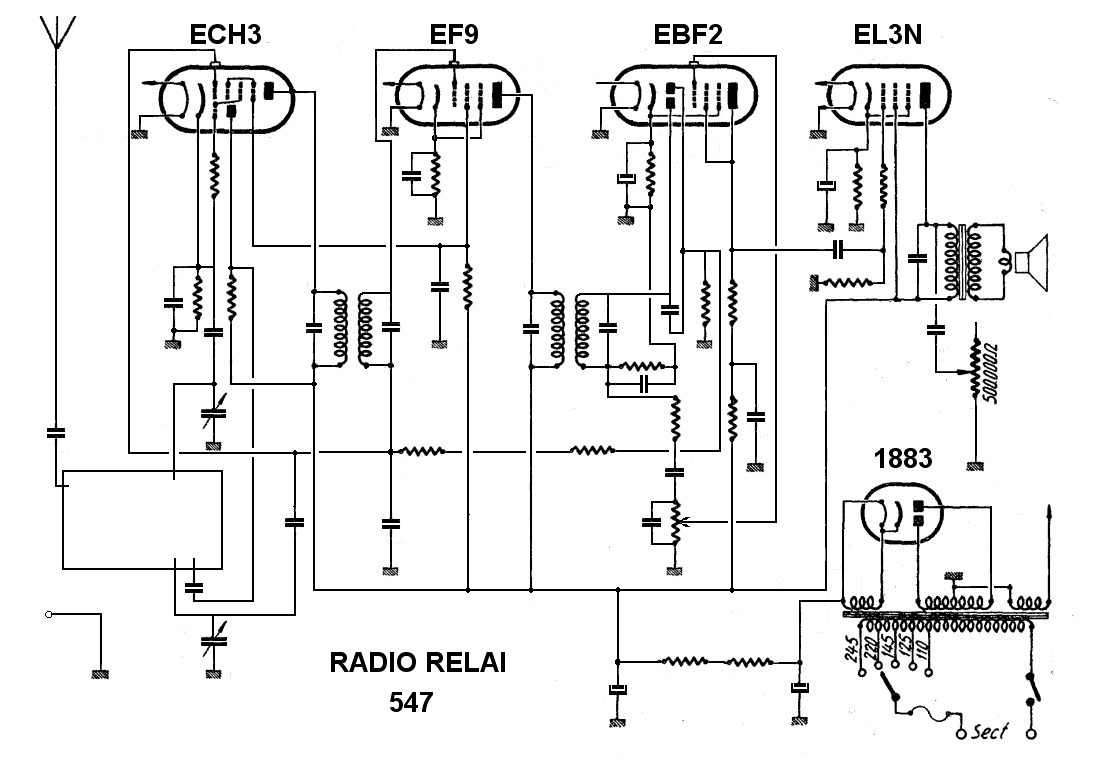

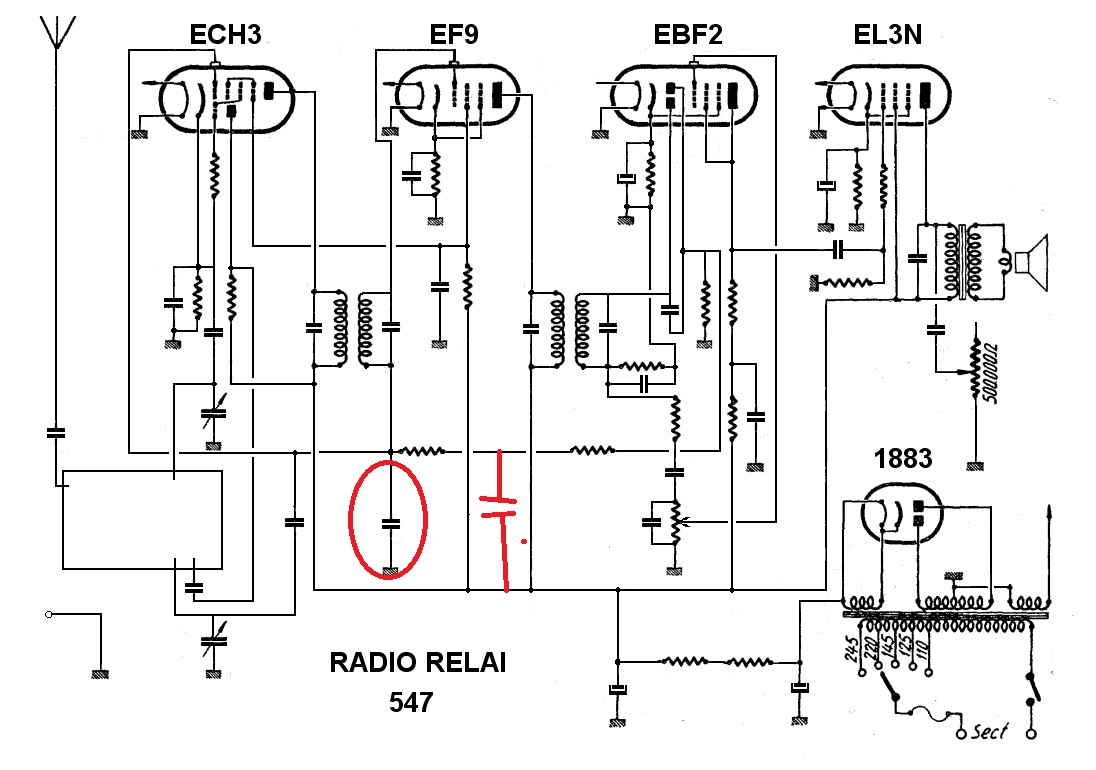

Sujet : Radio Relai Nouveau De Dominique  Le 02-02-2016 à 21:59 sta Voici une ébauche de schéma. Je n'ai pas encore mis les valeurs des composants... J'ai relevé plusieurs trucs étranges : - les deux résistances en série au niveau du filtrage HT - les deux résistances en série dans la ligne de CAV. - un condensateur ( non représenté ) partant du primaire d'un transfo MF et allant à la diode de CAV. Il y en a déjà un qui part de la diode de détection et ça fait double emploi. Dominique.  Fichier .PNG

Sujet : Radio Relai Nouveau De michel 87  Le 02-02-2016 à 23:08 sta Bonsoir, Une seule résistance sur la HT n'aurait peut-être pas pu assurer une dissipation suffisante.

Sujet : Radio Relai Nouveau De F1ftp ailleur  Le 03-02-2016 à 09:23 sta Bonjour a tous Cette capa ne serait pas plutôt la. a l'endroit ou elle est ,elle met la HF a la masse Philippe

Sujet : Radio Relai Nouveau De casevech  Le 03-02-2016 à 10:04 sta cela a l'air d'un poste qui a été bricoler,a moins qu'il manque un condos de filtrage entre les resistances ,car en principe pour le filtrage on met une seul resistance de puissance suffisante selon la consomation du poste;on met parfois deux résistance en parrellele pour la puissance ,en serie cela ne sert a rien,a moin de mettre un condos electrochimique entre les deux cela donne un mellieur filtrage

Sujet : Radio Relai Nouveau De Pierre Roque  Le 03-02-2016 à 10:17 sta Il y a une erreur dans la ligne de CAV , la résistance de gauche n'est pas à sa place , il faut la mettre à gauche du point de liaison et ce doit être une 500k ou 1 még

Sujet : Radio Relai Nouveau De F6CER  Le 03-02-2016 à 11:43 sta Bonjour La majorité des postes de cette époque devait avoir un HP a excitation . Il semble avoir été changé par un modèle à aimant permanent : la bobine d'excitation a probablement été remplacée par deux fois 250 Ohms ce qui semble raisonnable surtout en ce qui concerne la dissipation

Sujet : Radio Relai Nouveau De Dominique  Le 03-02-2016 à 15:40 sta Bien vu pour la capa de CAV : j'ai fait une belle erreur. Je pense aussi que le HP d'origine était à excitation et qu'il y a eu une modification de cette partie de l'appareil. Merci d'avoir jeté un oeil sur mon croquis. Dominique.

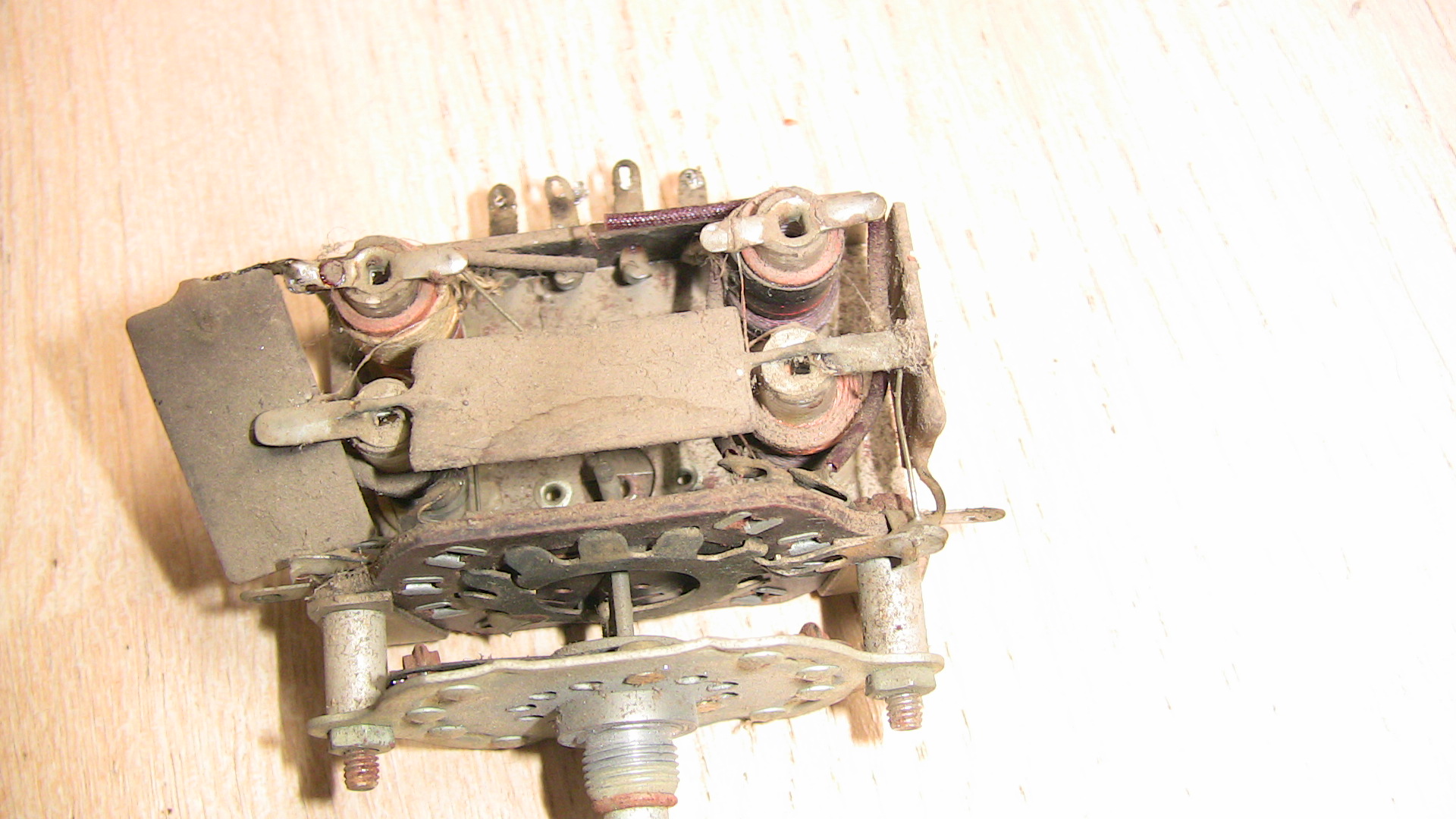

Sujet : Radio Relai Nouveau De Dominique  Le 29-03-2016 à 19:26 sta Début de dépannage aujourd'hui... La BF fonctionne et j'ai injecté un tension HF modulée sur la grille de l'ECH3 , le CV oscillateur étant court-circuité. Le signal passe et j'ai pu régler les transformateurs MF : FI à 472 kHz; Pas d'oscillation locale sur les trois gammes : en shuntant le condensateur de la grille oscillatrice par un modèle de valeur identique, ça oscille en PO et en OC. Après observation plus approfondie du bloc, j'ai trouvé un condensateur mica dessoudé. Réparation et oscillation en GO. Le fait de brancher une antenne dans la prise n'augmente pas le volume des quelques stations captées. Il faut que je démonte le bloc et que je vérifie tous les condensateurs au mica, car je suis tombé derrière un maniaque qui les a tous grattés et qui s'est également amusé à serrer toutes les noyaux de réglage. Dominique.

Sujet : Radio Relai Nouveau De Dominique  Le 01-04-2016 à 14:47 sta J'ai trouvé la panne du bloc. Un fil de coupé ( celui dans le souplisso ). J'ai tout remonté et aligné. Je capte 5 stations en GO. On verra à la nuit tombée pour les PO et OC. Dominique.

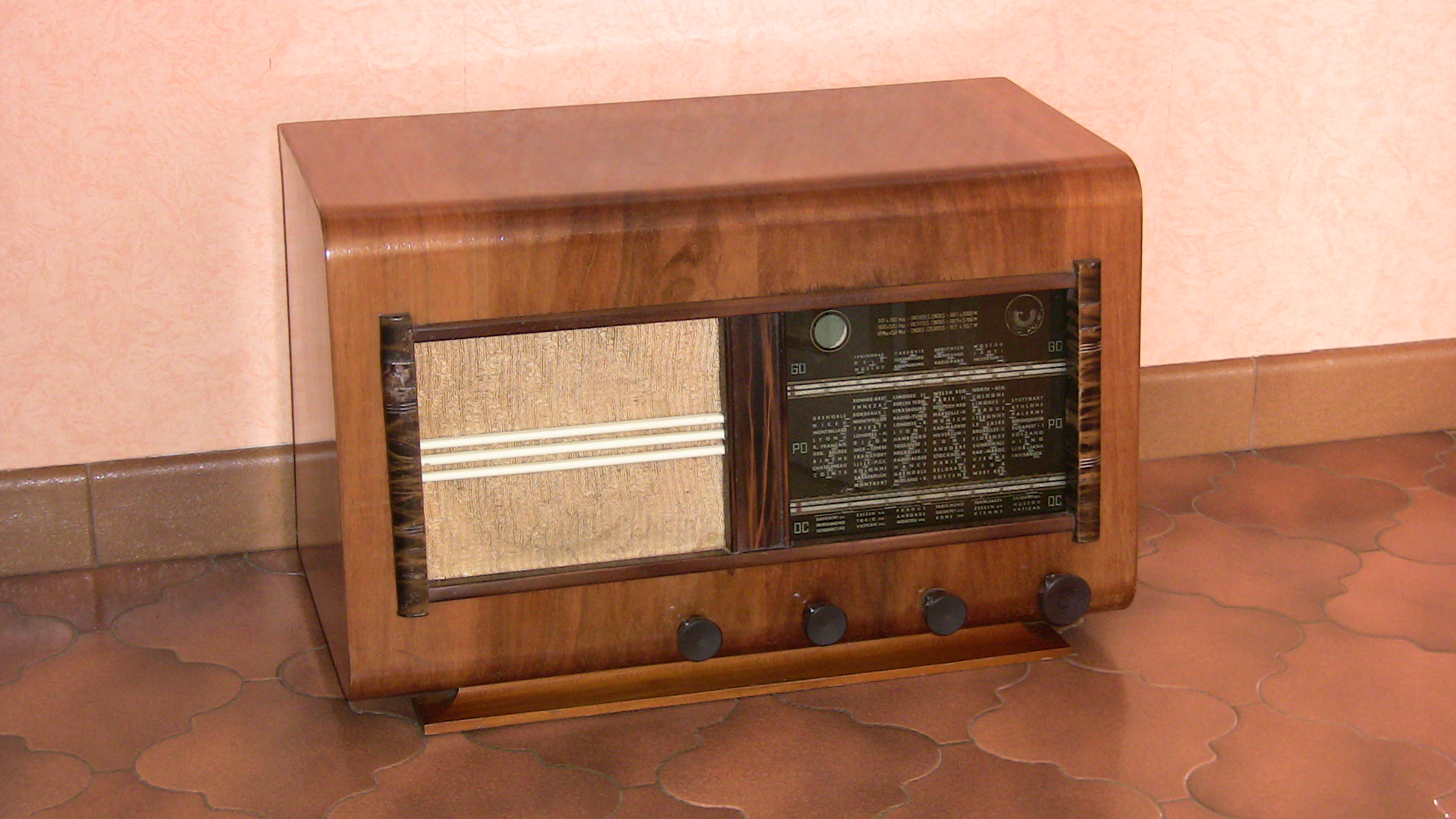

Sujet : Radio Relai Nouveau De Dominique  Le 13-09-2016 à 15:15 sta Terminé ! Ce n'est pas un poste très sensible et très beau, mais comme il n'est référencé nul part...

Sujet : Radio Relai Nouveau De Orca  Le 13-09-2016 à 20:58 sta Bonsoir, Belle remise en service! La caisse à l'air impeccable Orca
