| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 09:41 sta |
|
Bonjour , je cherche de l 'aide pour brancher correctement un transformateur avec qqs indications : 4 cosses partie haute avec repères de couleur ( de gauche à droite ) rouge,jaune,rouge,jaune ;sur le bas 5 cosses les deux premières RT marquées au-dessus , les deux dernières marquées HT , celle du milieu reliée avec deus diodes 1N4385 à la cinquième , pour finir la cosse 2et4 sont reliée entres-elles . Je pense avoir été un peu compréhensible ??? si je peux recevoir de l ' aide merci . Salutations distingués . Yves
|
|
| Sujet : Transformateur 220v; Nouveau | De casevech Le 10-02-2016 à 10:13 sta |
|
d'abord une petite photos du transfo et ensuite lampes ou transistors?
|
|
| Sujet : Transformateur 220v; Nouveau | De Jean-B Le 10-02-2016 à 10:54 sta |
|
Bonjour,
... et surtout, pour le connecter sur quoi exactement ???
|
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 11:29 sta |
|
Bonjour , OUI j 'aurais dû y penser avant !!! merci Yves
| |
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 11:31 sta |
|
c 'est pour une alimentation en 220v. pour un cadre Celard Capte . Merci Yves
|
|
| Sujet : Transformateur 220v; Nouveau | De F6CER Le 10-02-2016 à 11:51 sta |
|
Bonjour
A vérifier à l'Ohm-metre mais Il semblerait que l'on trouve deux enroulements primaire de 110 V marqués rouge et jaune
Ces enroulements seraient à mettre en série pour 220V ce qui est fait sur votre transfo :le secteur se branchera donc sur les deux fils blancs
Sur la rangée du bas vous avez un enroulement de chauffage et un enroulement HT à point milieu (les diodes de redressement sont d'ailleurs câblées )
|
|
| Sujet : Transformateur 220v; Nouveau | De omale 13 Le 10-02-2016 à 11:59 sta |
|
bonjour
pour RT ce ne serrai pas plutôt BT qui signifie basse tension
et a droite ou ce trouve les diodes la HT avec la causse du milieu
entre les diodes le point milieu de cette HT
et en haut le primaire
|
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 12:11 sta |
|
Merci pour vos réponses . pour FCER : le + fil blanc sur cosse rouge , le - (négatif) fil blanc cosse jaune ? . questions qui vous paraisse bête !!! mais je suis un vrai débutant !!!! Merci ,Yves
|
|
| Sujet : Transformateur 220v; Nouveau | De F6CER Le 10-02-2016 à 14:18 sta |
|

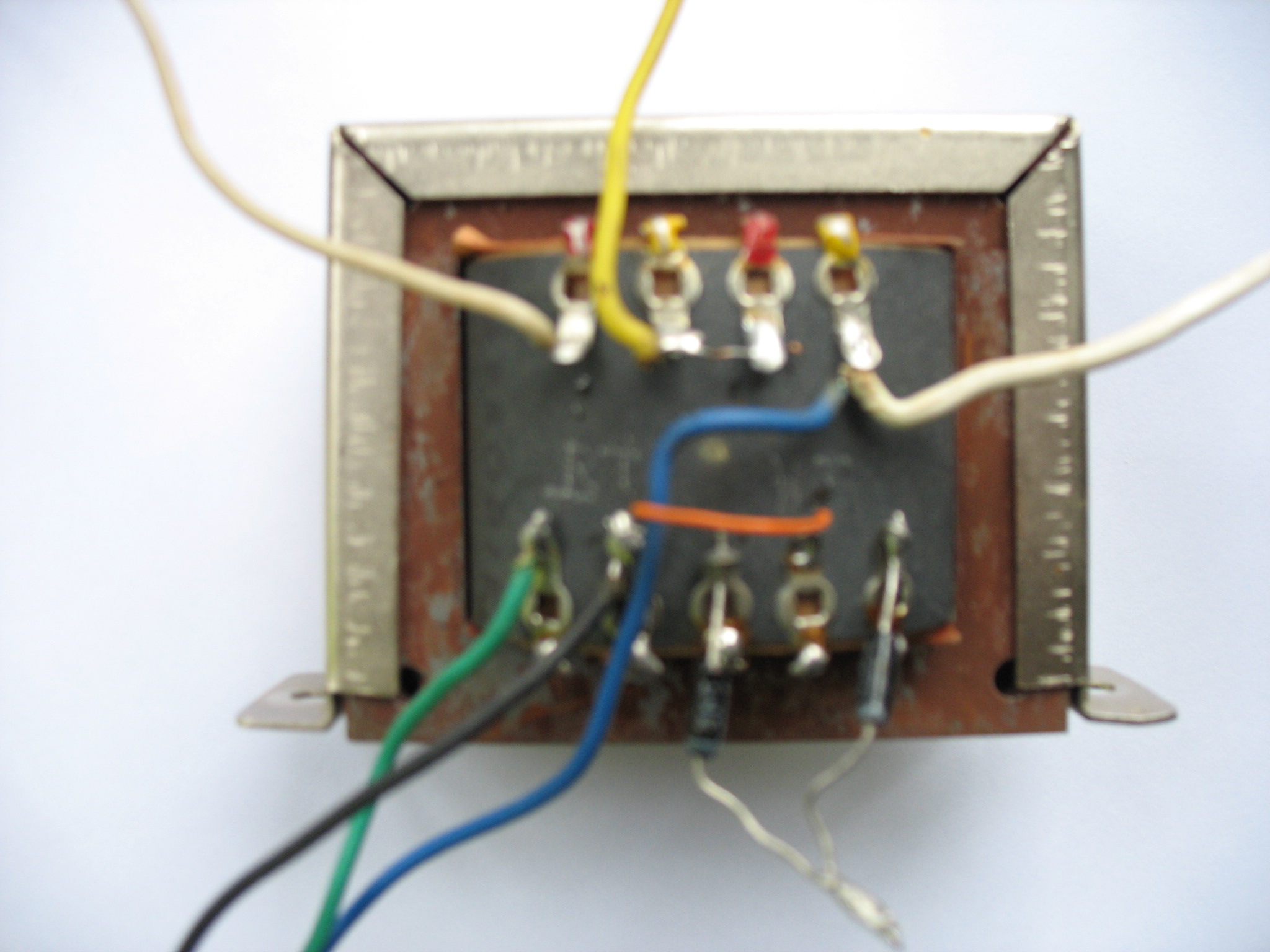

C'est comme sur la photo, ne changez rien !
|
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 14:24 sta |
|
Merci , Bonne Après -midi . Sincères salutations . Yves
|
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 14:54 sta |
|
F6CER : excuser moi de vous ¨ennuyer¨ j 'ai un doute avant son branchement secteur : dans votre dernière réponse vous me dite : comme sur la photo ne changer rien ; Je ne l 'ai jamais vu brancher ce transfo c 'est de la récupération . Désolé je me permet de vous reposer ma dernière question pour son branchement . Yves .
|
|
| Sujet : Transformateur 220v; Nouveau | De F6CER Le 10-02-2016 à 15:01 sta |
|
Vous avez deux fils blancs, ils vont se raccorder sur une prise secteur (un fil sur chaque broche de la prise) mais il serait peut-être bon de trouver dans votre entourage une personne qui puisse vous aider car il faut obligatoirement ajouter un fusible dans le circuit
|
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 10-02-2016 à 15:08 sta |
|
Merci pour votre patience !!! d 'accord je vais chercher . Encore Merci Yves
|
|
| Sujet : Transformateur 220v; Nouveau | De Pringal Le 16-02-2016 à 08:46 sta |
|
pour F6CER : sortie HT (330v.) comment faire pour avoir sortie 170v. à vide comme conseillée ? Salutations distingués . Yves
|
|
| Sujet : Transformateur 220v; Nouveau | De F6CER Le 16-02-2016 à 09:32 sta |
|
Bonjour
L'amplificateur du cadre a une consommation constante , pour diminuer la tension il suffira de mettre en série une résistance convenable
Si l'on considère que ce genre de lampe consomme une dizaine de mA , on peut raisonnablement tabler sur une résistance de 18K ou 22K essayez de trouver une résistance bobinée de 5w ou utilisez deux 39K 2W en parallèle
|
|
|
