| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 15-02-2016 à 12:33 sta |
|
Bj, je m'écarte du TSF. je recherche le brochage de l'afficheur pour un magnétoscope Panasonic NV-HD 101 F . Cet afficheur n'indique plus d'information et reste éteint . Si un membre a un tuyau
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 16-02-2016 à 12:04 sta |
|
Bonjour,
très rare qu'un afficheur meure là-dessus
voir plutôt les chimiques de l'alim à découpage qui l'alimente
je ne l'ai plus en tête, mais si c'est un afficheur fluo en verre, il doit y avoir un filament à chauffer et du - 25 à - 30 V
souvent, le filament est alimenté par la première et la dernière pine
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 19-02-2016 à 10:09 sta |
|
Bj merci pour le renseignement ,je vais rouvrir à+
jp
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 23-02-2016 à 15:30 sta |
|

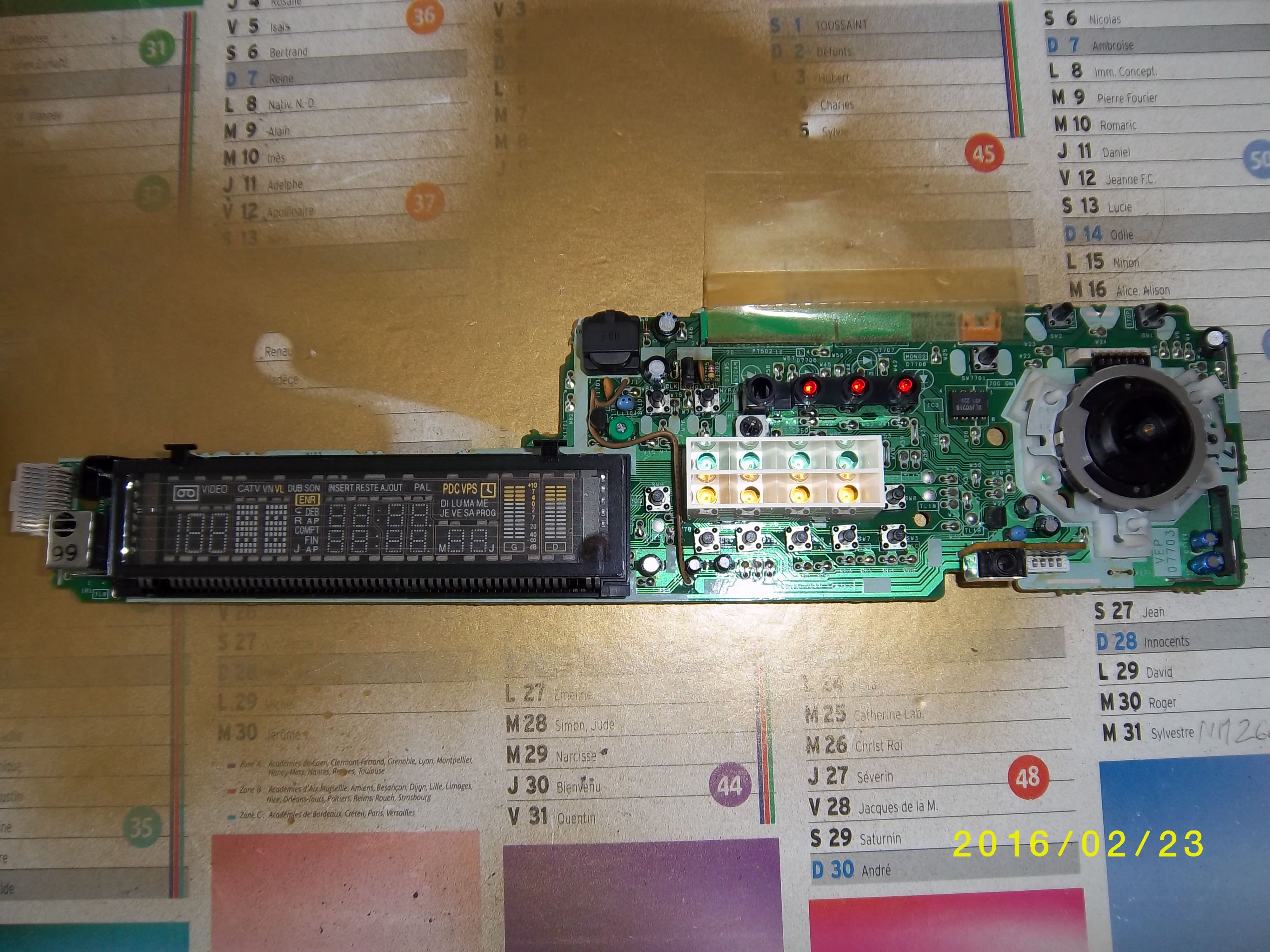

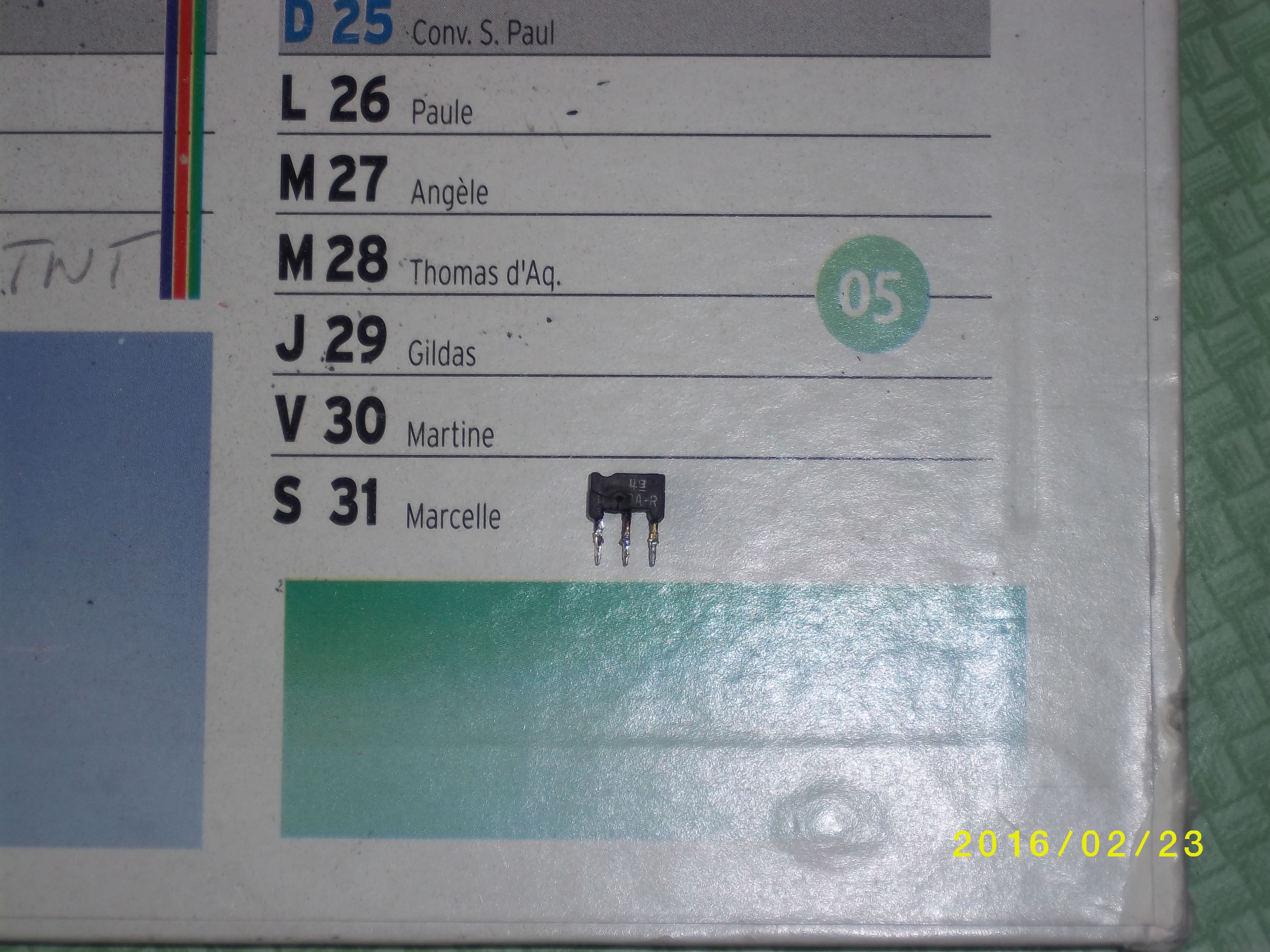

bJ Après vérif j'ai constaté aucune tension aux bornes du digit .Par contre j'ai dessouder un TR en façade Q 1701 un peu malade .Je ne sais pas par quoi le remplacer si quelqu'un a une idée de ce que c'est
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 23-02-2016 à 15:33 sta |
|
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 23-02-2016 à 19:30 sta |
|
Bonjour,
est-ce qu'il y a une tension continue (3 ou 6 V environ) entre la première et la dernière pine de l'afficheur ?
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De Schoser Le 23-02-2016 à 22:26 sta |
|
Bonsoir à vous,
Si cela peu aider, j'ai le pdf (Doc Tech) de la version NV-HD 100 Panasonic.
Amicalement,
Patrice
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De pointcom Le 24-02-2016 à 09:22 sta |
|
Bonjour,
Peut être que je me trompe, mais il me semblait que ce type d'afficheur nécessite une tension élevée mais de faible intensité de l'ordre de 65 volts
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 24-02-2016 à 11:41 sta |
|
Bj à tous, je n'ai aucune tension aux bornes extrêmes digit, et d'après une info que j'ai eue dans un forum allemand , il y aurait d'une petite alim à découpage placée en façade commandée par Q1701 et le petit transfo T1701 . Le Q1701 serait un 2SD973A et pourrait-être remplacé par un BC337A. Bien sur qu'un schéma serait bienvenue pour confirmer ces infos .
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De Schoser Le 24-02-2016 à 12:36 sta |
|
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 24-02-2016 à 13:51 sta |
|
Merci Patrice ,je vais étudier ça bjournée
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 24-02-2016 à 14:54 sta |
|
Bonjour,
en voyant le schéma, la piste est bonne
le filament est alimenté aussi en alternatif par le même transfo
donc c'est bien dans ce coin
j'ai capturé le coin, mais la résolution n'est pas fameuse
Michel...
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 24-02-2016 à 14:55 sta |
|
Je n'avais pas vu la pièce jointe de Schoser qui est de meilleure qualité que la mienne
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 24-02-2016 à 14:58 sta |
|
Le moins 30 V est fait à partir de la broche 10 du transfo
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 24-02-2016 à 16:57 sta |
|
J'ai récupéré le brochage du 2SD973A reste à savoir si le reste est bon, je pensais que l'alim du digit était br 1/5
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 24-02-2016 à 17:31 sta |
|
Faut voir aussi les chimiques autour
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 24-02-2016 à 18:18 sta |
|

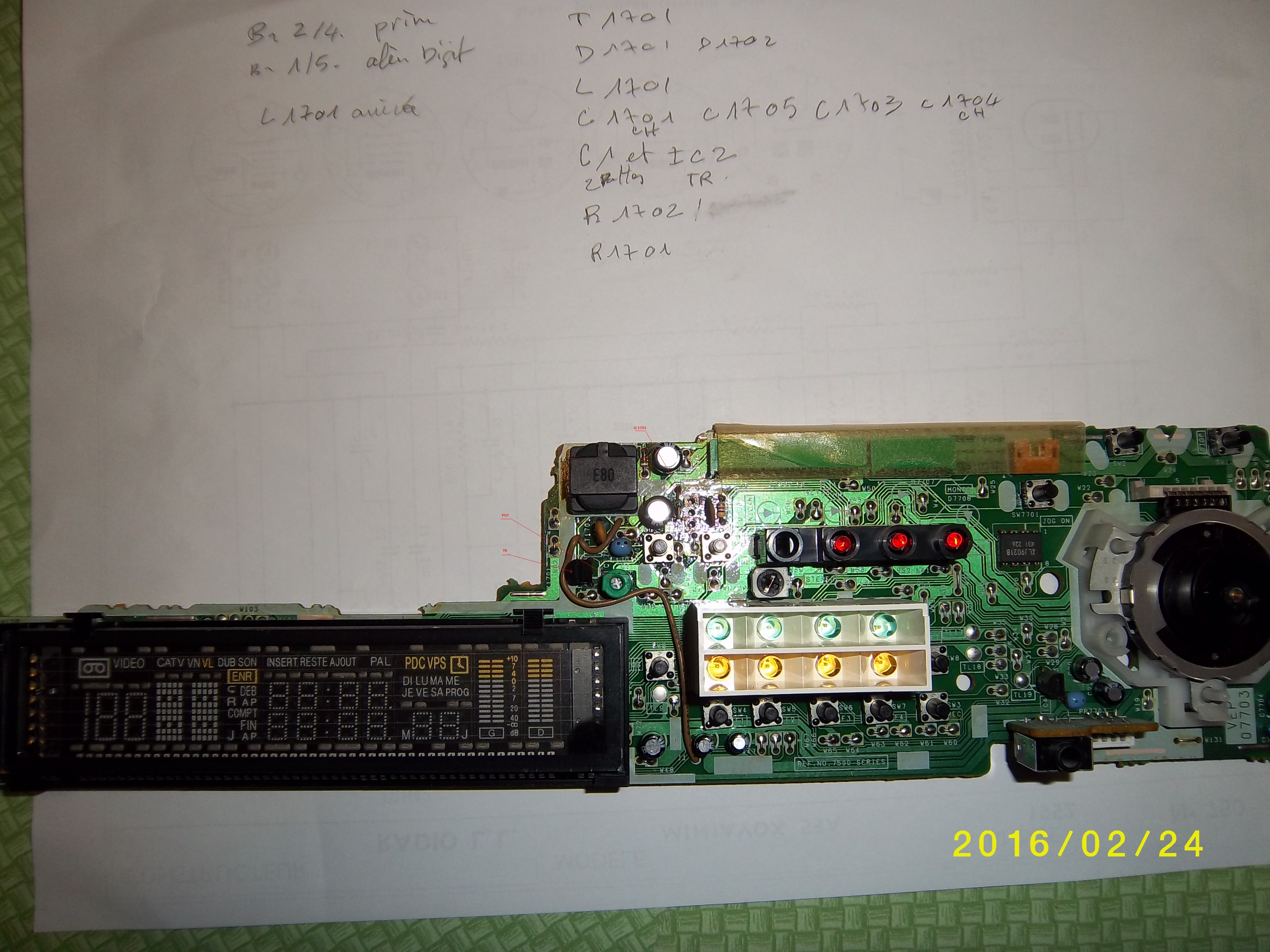

Il doit y avoir une variante avec le schéma du HD100 et HD101? car R1701 et C1702 n'existent pas, il y a IC2 en noir un transistor et C2 un potar en vert
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 24-02-2016 à 18:41 sta |
|
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 25-02-2016 à 00:02 sta |
|
Bonjour,
j'avais toutes les docs, mais jeté presque tout à la retraite, personne n'en voulait
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 25-02-2016 à 00:15 sta |
|
 Depuis que je suis en retraite moi je garde tout .J'ai refait un essai photo, pour la panne je rempl les 2 chi et le tr et on verra .Bonne nuit
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De siera Le 25-02-2016 à 15:30 sta |
|
bonjour,
Voir la doc partielle en PJ et l'annotation. Voir aussi la zener D1701 et le condensateur chimique C1701 (100ù / 16v). je vais voir si je trouve la doc complete en pdf...
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 29-02-2016 à 19:52 sta |
|
BJ, j'ai remplacé le tr 2SD973A par BC639 et contrôlé les la zener les 2 chim, je n'ai que 2V au lieu des 12 au niveau que tu m'as indiqué sur le schéma, cette tension reste un moment après la mise à l'arrêt et l'indicateur ne s'allume pas.
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 01-03-2016 à 14:52 sta |
|
Bonjour,
s'il n'y a que 2 V au lieu de 12, la panne est dans l'alim générale
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 01-03-2016 à 17:24 sta |
|
Ok Michel merci de me porter secours, mais sans plan c'est pas gagné quelle filerie car j'ai bien repéré la liaison L1701 avec la Br1/24 du connecteur nappe, mais pas de liaison directe avec le connecteur 10 Br sur le boitier d'alim..Si doc SIERA a quelque chose à+ JP
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 03-03-2016 à 17:33 sta |
|
BJ .j'ai remplacé cette résistance de 33 om qui était coupée ai-je bien la bonne puissance car elle chauffe un peu .Le digit fonctionne à nouveau
| |
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 04-03-2016 à 01:28 sta |
|
Bonjour,
elle chauffe parce qu'apparemment, ce n'est pas une 33  mais une self de 33 µH
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 05-03-2016 à 08:53 sta |
|
Bonjour ,y a t'il un risque de fonctionner dans l'état ,je n'ai pas de self sous la main (je trouvais ça bizarre aussi le repérage L7 je pensais à une résistance fusible) Bon week end
JP
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 05-03-2016 à 23:04 sta |
|
Bonjour,
non, mais selon la conso, le 12 V chute, c'est pour ça qu'elle est tiède
une self fait quelques milliohms
on doit bien trouver une self quelconque moulée sur un vieux circuit imprimé, de magnétoscope ou autre japonaiserie
sinon, un simple strap, mais la self fait du filtrage, peut-être simple précaution
Michel...
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De gary Le 07-03-2016 à 14:38 sta |
|
Bonjour, il y a déjà une self en aval L 1701: 100 mh, cela fait deux selfs en série, bon c'est vrai qu'avec la résistance de 33 homs que j'ai mis en remplacement la tension n'ai que de 11.8 V. je prends note pour ton bon conseil .A la prochaine ouverture j'effectuerai la modif .Bonne journée
JP
|
|
| Sujet : Panasonic NV-HD 101 F Nouveau | De F6FLC Le 07-03-2016 à 23:22 sta |
|
|
|
|
