| Sujet : Remplacement transfo d'alim Nouveau | De spotled Le 24-02-2016 à 21:13 sta |
|
Bonsoir,
je suis en restauration de d'un préampli à lampes; (militaire BC614E)
c'est la partie alimentation qui nécessite le changement du transfo d'alim; (voir shéma en pj);
l'ancien transfo en 115v a chauffé (coulé) , la ht de 2x250v n'est plus bonne;
je vais remplacer par un transfo d'alim classique: 6,3v 5v 2x350v;
mais comment arriver aux 2x250v du transfo initial ? pour obtenir la tension redressée (250v) par la valve ''80'' ?
Merci de votre aide.
| |
|
| Sujet : Remplacement transfo d'alim Nouveau | De omale 13 Le 24-02-2016 à 22:24 sta |
|
bonsoir
pour 100 volt a chuter cella va faire une grosse résistance en watt
tout dépend de la consommation de la HT de l'ensemble 350-100 /xx mA=xxx Homs
puis tension * part mA = la puissance de la R en watt
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De bthiry Le 24-02-2016 à 22:37 sta |
|
mettre la self en tête réduira la tension vers 315V, mais il faudra encore dissiper le reste..
attention à la tension d'isolation des condensateurs de filtrage avec des enroulement HT à 350V au lieu de 250 V !!!
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De gary Le 24-02-2016 à 23:54 sta |
|
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De Flamand Le 25-02-2016 à 02:15 sta |
|
Bonsoir,
La solution proposée par ''Bthiry'' me semble la meilleure, le filtrage self en tête est le plus simple; le plus économique; et le meilleur en rendement pour le transfo et le tube ''80''.
Pour un essai, il vous suffit débrancher C108 du point 1 de la self. De mettre en série avec la self à partir de la jonction self/C109 (point 2) une résistance de 2.7 k - 5W (calculé = 1.6W).
C108 sera branché en sortie de la résistance de 2.7 k.
Vérifier la tenue en tension des cond. !!
Attention la résistance bleeder et la charge doivent être présentes pour les essais, sinon la tension en sortie va grimper à 500 V pratiquement !!!
Jacques
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De F6CER Le 25-02-2016 à 08:12 sta |
|
Bonjour
Il serait peut-être plus simple de trouver un transformateur qui donne directement 2 x 250 V sinon une résistance série dans la haute tension fera parfaitement l'affaire: le débit sur la haute tension est faible et pratiquement constant
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De spotled Le 25-02-2016 à 10:06 sta |
|
Merci de vos réponses; la résistance est l'élément de base.(un autre transfo: pas de place!)
En regardant les caractéristique du tube ''80'' il est indiqué un débit de 50 ma sur chaque plaque, donc un débit redressé en sortie de 100 ma (125ma max);
donc si on peut inserer une résistance dans la ht qui alimente les plaques : (+simple):
R= U/I donc R= 100v/0,05A= 2000 ohms non ?
et la puissance: = RI2 soit 5w ?
c'est valable ce résonnement ?
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De F6CER Le 25-02-2016 à 10:41 sta |
|
Pas du tout , ça dépend uniquement de la consommation , elle est d'ailleurs indiquée sur le schéma
de toute façon le temps de faire les mesures ça ne risque pas de casser grand chose
ce préampli était prévu pour être aussi alimenté par un groupe électrogène avec des variations de tension monstrueuses quand le ''3-99'' passait en émission
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De spotled Le 25-02-2016 à 11:08 sta |
|
Bon ok, quelle serait la résistance à mettre d'après vous ? dans le ht.
merci.
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De jean-luc beulaygue Le 25-02-2016 à 12:04 sta |
|
Bonjour
Spotled je vous ai envoyé un message, c'est du matériel neuf venant de l'armée.
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De Flamand Le 25-02-2016 à 14:24 sta |
|
Bonjour,
''quelle serait la résistance à mettre d'après vous ? dans le ht.''
Je vous ai indiqué dans le message du '' 25-02-2016 à 02:15'' les valeurs calculées d'après la consommation indiquée sur le schéma que vous avez fourni: 25 mA. Et de la tension de 350V~ du transfo.
Le redressement self en tête donne en redressé une tension d'environ 0.9 X tension alt. du transfo.
soit 0.9 X 350 = 315 Vcc en charge.
Jacques
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De latriode Le 25-02-2016 à 15:55 sta |
|
bonjour à tous je suis récemment inscrit sur ce forum ne soyez donc pas surpris de mon apparition .Je propose à Spotled de faire une alimentation régulée à ballast étant donné que le courant est assez faible le ballast ne devrait pas souffrir en plus la qualité sera au rdv vu que ça régule .Le circuit ne nécessite que très peu de composant 5 environ il y a plein d'exemple sur le net voir alim régulée ht .
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De spotled Le 25-02-2016 à 18:15 sta |
|
Pour Jacques: le schéma deviendrait cela pour obtenir 250v : voir pj
Merci, (mais je suis débutant !)
| |
|
| Sujet : Remplacement transfo d'alim Nouveau | De michel 87 Le 25-02-2016 à 20:09 sta |
|
Bonsoir,
Oui, si on passe de 315 V à 250 V avec une intensité de 0,025A, la valeur de la résistance serait bien de 2,7 K.
Mais ceci est valable seulement pour un courant de charge de 25mA.
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De spotled Le 25-02-2016 à 22:42 sta |
|
Bonsoir, et encore merci à tous de vos réponses.
Je vais faire des essais avec cette solution.
Donc si j'ai bien compris: pour baisser après la self de 315v à 250v soit 65v:
si débit=25ma---> R=2,7 ko de 1,6w calculé (donc 5w)
et donc par hypôthèse:
si le débit était de 100ma ---> R=65v/0,1 = 650 ohms avec P= RI2 = 650x0,1x0,1 = 6,5w donc 10w)
j'ai bon ?
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De michel 87 Le 25-02-2016 à 23:43 sta |
|
C'est ça
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De Flamand Le 25-02-2016 à 23:55 sta |
|
Bonsoir,
Un point m'interpelle dans le schéma d'origine, c'est le retour de masse des condensateurs via des résistances, le micro et un bobinage de transfo.
Ce transfo serait l'attaque du préampli ?
Une explication ?
Jacques
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De F6CER Le 26-02-2016 à 08:55 sta |
|
Bonjour
c'est simplement l'alimentation du micro charbon (T17 ou autre)
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De jcj Le 26-02-2016 à 11:14 sta |
|
Bonjour,
Le bobinage T101 est aussi le primaire du transfo qui transmet le signal audio du micro à charbon vers l'ampli.
On le devine sur le schéma joint de très mauvaise qualité (schéma récupéré sur E-Bay ou il y a le même préampli en vente).
| |
|
| Sujet : Remplacement transfo d'alim Nouveau | De ON5MJ Le 26-02-2016 à 12:03 sta |
|
Attention à la solution proposée avec un résistance chutrice de tension. Au moment de l'allumage quand le courant est faible la tension totale est bien appliquée un court instant à l'ampli et non les 250 v.
|
|
| Sujet : Remplacement transfo d'alim Nouveau | De spotled Le 26-02-2016 à 12:21 sta |
|

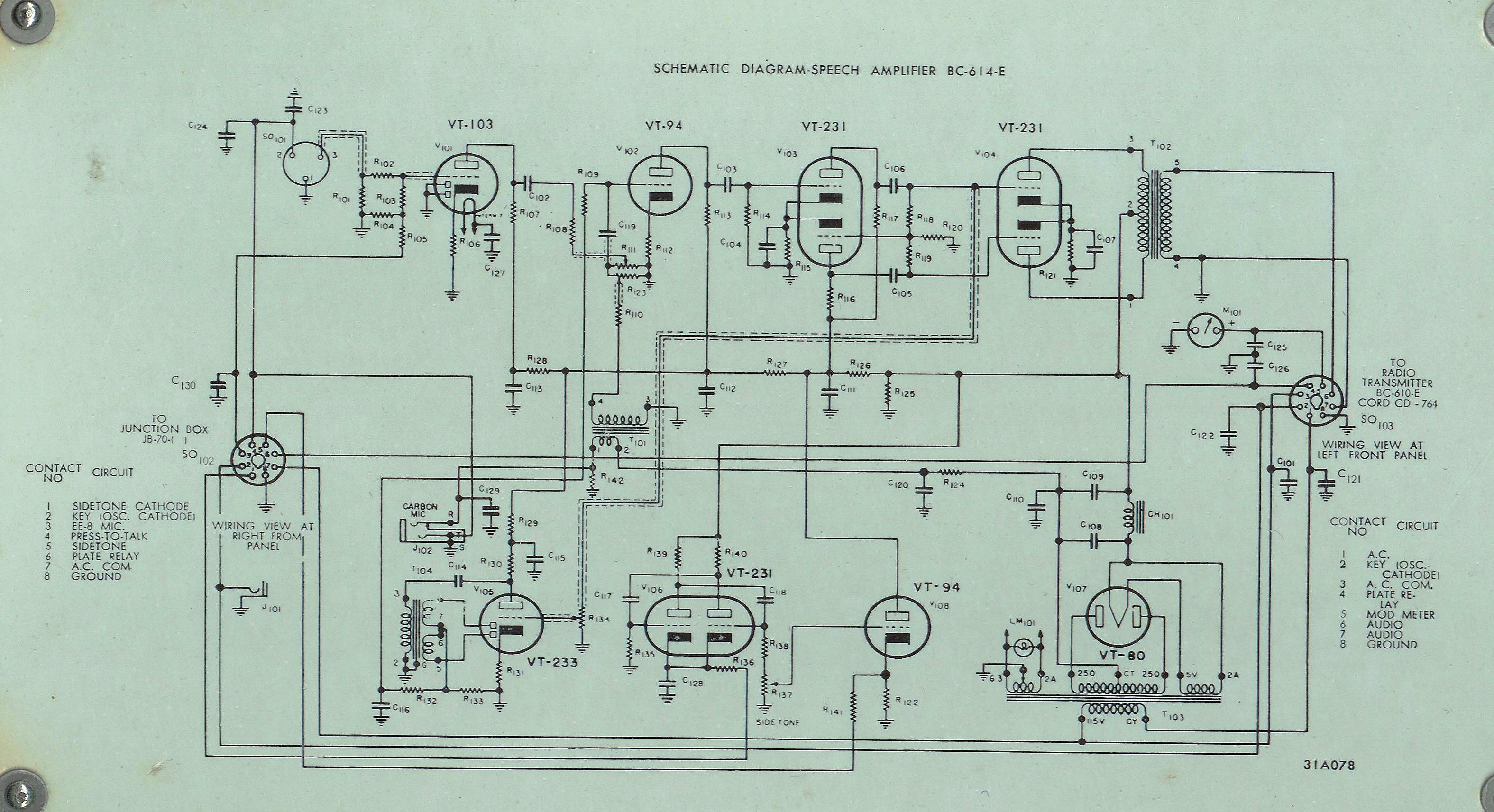

Pour info voilà le schema complet.
J'ai aussi récupéré la notice complète 79pages en pdf.
Merci.
| |
|
|
