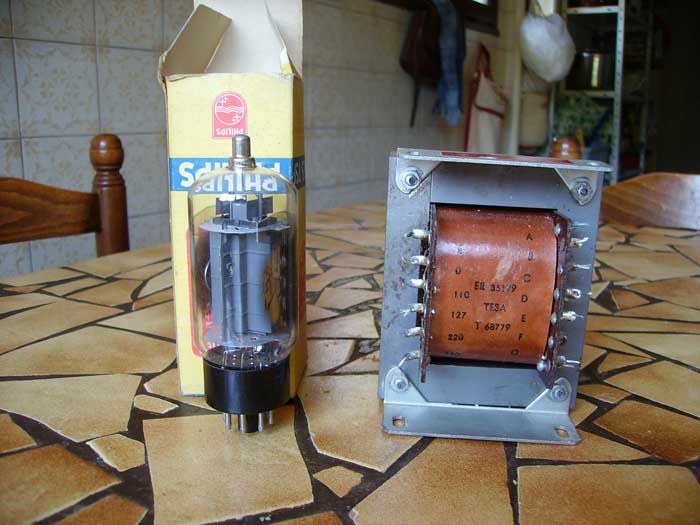

Ben mon vieux, ça va secouer le carrelage de la cuisine ct'affaire là   Bonne chance dans la réalisation.....

  Yves

  Yves

 Quatre PL300 dispo et neuves !

Pierre

Les miennes meilleurs elle sont   !!

Essaie des KT88 Fifi c'est autre chose que ces tubes télé !!

Tes transfos 2,5k sont de qu'elle marque ?? Quel puissance font t'ils ??!!

Pierre

Pourquoi veux tu que je détourne la conversation, je plaisante  !dur!dur!

Tes transfos , c'est quoi ??

Pierre

J'ai jeté un oeuil aux caractéristisques de ces EL300 (6FN5). C'est pas vraiment favorable pour un ampli audio.

Peut être un point de fonctionnement bizarre en PP avec 200V anode, 2 x 80mA, -35V sur les grilles et une charge de 2K5, espérer autour de 6W ! ! ! (Ou aussi 235V d'alim et 220 Ohms commune dans les cathodes). Tenter avec les écrans à +200V ou carrément en triode !

Ca se recoupe avec ce que propose Jean Luc.

Comme transfo de sortie, un torique 220 + 220 / 24 (15W) devrait marcher.

Bonne bidouille, Yves.

Deja essayer pour voir avec des el300!!! (aliment HT 250volt -40v polar de grilles) (que papy LULU ma donner) ca marche :transfo de sortie  P 2x120v S 12V  pour HP de 8 ohm...(tr.d'alli.. 40w de chez LEGRAND (recup..sur .Bloc chargeur de batteries pour électros aimants, d'accrochage des barres de maitien de fusibles pour cellules HT (edf)reste a essayer avec générateur de frequ...

JPK'

Pas la peine si c'est un push-pull,on laisse les tôles normales...pas de composante continue comme sur un simple tube.!!

ca marche!!!! je vien d'essayer avec la guitare "un son d'enfer!!!"

JPK'

Oui bon pour jouer du Van Halen   !! Pauvres tubes   !

Pierre

Oui, j'ai dis! et je comfirme: 2 x 220 / 24 pas pareil que 2 x 110 / 12 ! Il passera moins dans le bas ! Tant pis. Ca reste jouable à cause de la faible valeur de HT. Mais ça ne fera pas un McIntosh.

Le rapport de transformation des impédances est le carré du rapport des tension. Donc (110 + 110)  / 12 = 18,3. Au carré : 335, et multiplié par 8 = 2680 BINGO !

J'attends avec angoisse le rapport circonstancié de Jean Pierre k.

Yves.

Qui a déjà testé la bande passante avec des transformateurs torique en pusl pull, et avec d'excellents tubes genre KT88 ou 6550 ??

Pierre

Bonsoir.

Pierre.

Non! avec le fiston c'était du "Joe SATRIANI ...Satch Boogie ..Cryn' ....et +"   pour Yves dommage qu'il y a pas de possibilitée de son sur le forum, pour ce faire une idée de la chose !!! Jva!! faire des relevés avec gené...et oscilo...des que possible!!!

JPK'

Salut Pierre

<< Qui a déjà testé la bande passante avec des transformateurs torique en pusl pull, et avec d'excellents tubes genre KT88 ou 6550 ?? >>

J'ai pas fait ! Mais ces tubes demandent une impédance de charge assez élevée, on se retrouve avec beaucoup de tension (alternative) sur le primaire et le transfo sature assez vite. Mias, pour un ampli de guitare, par exemple, si on ne cherche pas à descendre trop bas (70 à 80 Hz) ça pourrait le faire !

Tu te rapelle sans doûte la taille ridicule des transfos de sortie sur ces amplis Plender !

Yves.

Je suis toujours a la recherche de 4 tubes EL 503 Qui ne coute pas le prix d'un ampli !!!!comme sur E..Y....  SI une ptit'idée se serait le

Bonne  JPK'

EL503 = gros chèque !! c'est bien connu !!  !

Ampli Plender ahh bon   ! bon ca va !! Fender j'ai arrêté je tourne au Marshall maintenant, un autre son avec la G Lespaul !!! Question de gout     !!

Alors les toriques en HI-FI rappé Yves ??!!Pourtant il me semble que certains en ventais les mérites à mon ancienne crêmerie  !!

Pierre

Un p'tit schéma fait a la "serpe" pour fifi ,celui que j'ai essayer dernierememt (pour la gratte)....les EL300 remplace les EL500 ..(avec des petites modif... de polar..).aussi introuvable que les EL503!!!en plus les 300 ,ont un support octal!!!facile a trouver pas chèr!!

JPK'

A l'oscillo on dois avoir des signaux carrés propres jusqu'à 40khz ou 25khz pour les non pinailleurs !!!! Enfin bref plus facile à dire qu'à faire, surtout avec ce genre d'ampli, mais pour la gratte..... !!

Pierre

Bonsoir FIFI

Le préampli n'est pas un problème!!..seulement la ECF80 est bien adapter avec ces tubes comme driver!! j'en ai s essayer d'autres !!celui ci va bien !!!..(eesaye en triode aussi!!! voire aussi la polarisation ne pas hésiter a modifier la tension de-40 a -60etou plus selon les caracteristiques du transfo de sortie !!pour une adaptation au mieux!!) (trans 2x120v sec 12v - puiss....40va.. LEGRAND ou  CECLA ref 2322)si tu a des difficulteés avec le trans... je t'enverais un CECLA!!Gratos..juste le port a ta charge...Juste essayer a l'oreille pour l'instant!!  si j'ai le temps ,jva voir avec toute "l'epicerie "des instruments!!!

JPK'

Bonsoir FIFI.

Le transfo me parait impec!!!prendre les enroulements 0/127 point milieu 127/234 pour le secondaire entre 10/12 volts pour 8ohms la grosseur n'est pas un problème a ce niveau (sur quelle application était ce transfo?.. il me semble connaitre ce type!)

bon cablage!!JPK'
