| Sujet : cherche shemas Nouveau | De fellah-houcine Le 08-03-2016 à 16:35 sta |
|
bonjour a tous ; j'ai récupérer un poste des années 50 marque: ORA model : ANDALOUSI 643 (097a) avec lampe 6P9 et série de lampes :6BA7-6BA6-6AV6-6P9-6X4-EM34. je suis a la recherche de son schéma de montage et de câblage j'ai trouve un schéma a radiomuseum mais trot illisible surtout pour moi entant que débutant .je fait appelle a tous les membres de ce forum a fin de m aider a le de paner , je vous serais très reconnaissant avec mes remerciements et mon profond respect
|
|
| Sujet : cherche shemas Nouveau | De furet87 Le 08-03-2016 à 21:33 sta |
|
|
|
| Sujet : remerciment Nouveau | De fellah-houcine Le 08-03-2016 à 22:18 sta |
|
bon soir.merci-beaucoup Furet87 c'est très gentille de votre part ,mais c'est le même schémas que j'ai déjà vue mais il n'est pas bien lisible .si ce n'est pas trot demander et sans abuser j'aimerais bien avoir un autre plus claire , je m'excuse si mon français n'est pas très bien je compte sur votre compréhension.cordialement
|
|
| Sujet : remerciment Nouveau | De furet87 Le 09-03-2016 à 10:49 sta |
|
bonjour.
désolé, mais je ne pense pas que l'on puisse trouver un schémas plus lisible
 http://www.doctsf.com/doc…

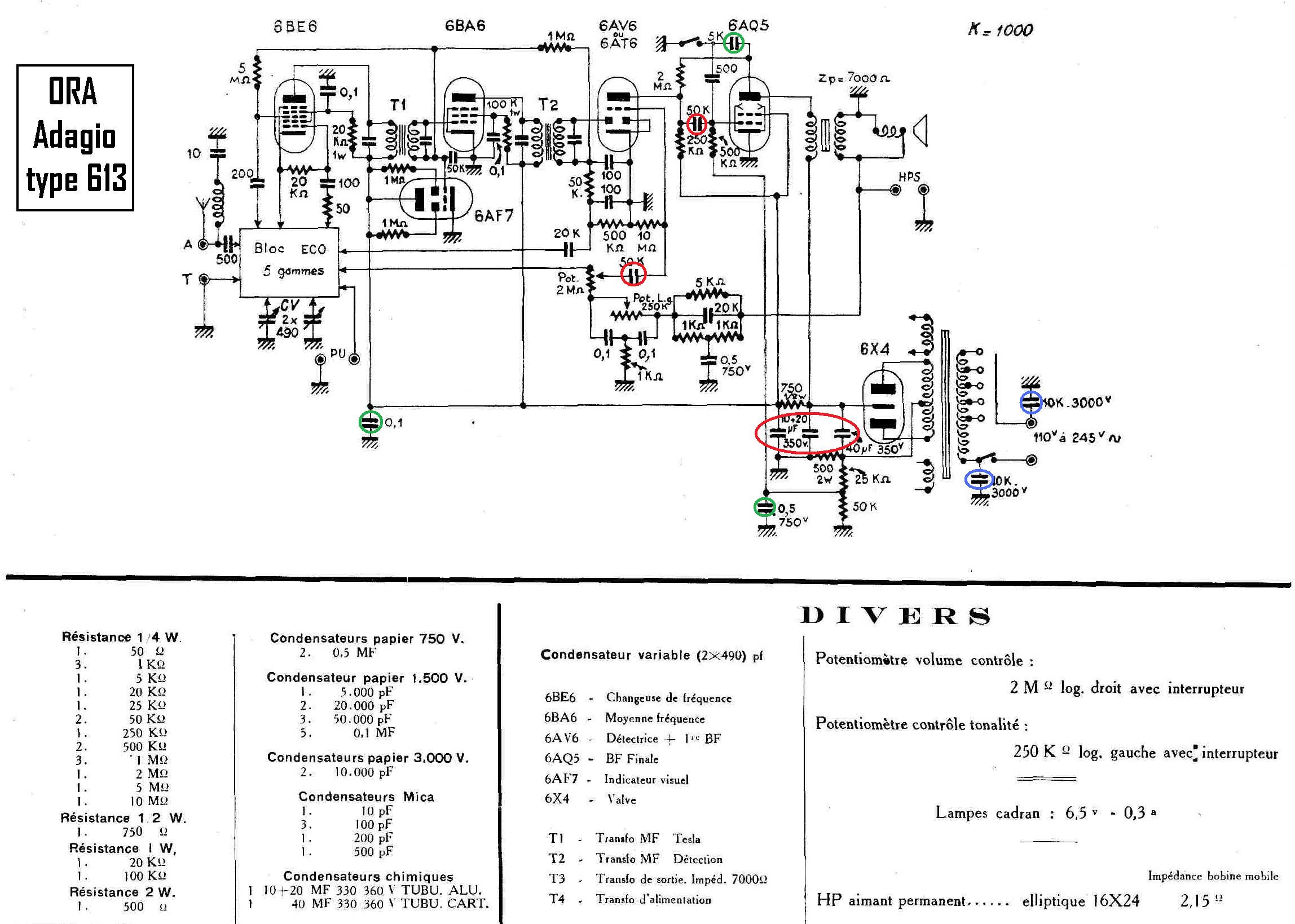

j'ai trouvé ce schémas qui lui ressemble à part la lampe de sortie qui est une el90/ 6aq5 , la 6p9 est une lampe russe un peu semblable à la 6F6 , voir à une 6V6.
ça ne devrait pas être difficile à le faire re-fonctionner il suffit en premier lieu de remplacer quelques condensateurs en priorité le chimique et les condensateurs de liaison
ci joint un schémas avec quelques indications les composants entourés de rouge sont à remplacer en priorité, ceux en vert faudrait mieux, ceux en bleu à supprimer ou au mieux à remplacer par des condensateurs céramique de 10 nF 3000v.
je ne connais pas votre niveau en électronique ni votre pays de résidence, ça pourrait aider
bonne journée
christian
| |
|
| Sujet : remerciment Nouveau | De F6CER Le 09-03-2016 à 11:12 sta |
|
Bonjour
la 6P9 /6BM5 est simplement une penthode de puissance très courante proche de la 6AQ5
|
|
| Sujet : remerciment Nouveau | De michel 87 Le 09-03-2016 à 15:12 sta |
|
Bonjour,
Effectivement, les capas signalées par furet87 sont à remplacer.
Pour les deux capas au primaire du transfo, l'efficacité de leur fonction a toujours été controversée, autant les supprimer...
|
|
| Sujet : remerciment Nouveau | De fellah-houcine Le 09-03-2016 à 20:04 sta |
|
bonjour a tous .je suis très heureux de vos réponses et explications qui ont été très positives je vous remercie très fort , en ce qui concerne les condos en rouge:10+20uf350v et 40uf350v sur le poste i l y a un condo en alu de 16+16 uf 500a550v . qeutions: (1)- pourrai-je changer ce condo par 22uf+22uf400v si non comment ferai-je ? (2) - peut-on remplacer la 6p9 par une 6aq5 sans problème ni changement ? (3)- est ce que je peut remplacer la 6ba7 d origine par une 6be6 comme indiquer sur le schéma ? pour ce qui est de mon niveaux en électronique je ne suis qu'un débutant est c'est ma première tentative pour cela je compte beaucoup sur votre aide je vous fait savoir que je suis algérien je réside au sud dans une zone touristique a la quelle vous serais les bienvenues . cordialement.
|
|
| Sujet : remerciment Nouveau | De Dominique Le 09-03-2016 à 21:24 sta |
|
Si vous avez toutes les lampes en place sur votre poste, ne chercher pas à les remplacer.
A la rigueur, la 6P9 peut être remplacée par une 6AQ5 car leur brochage sont identiques, mais les caractéristiques sont un peu différentes.
La 6BA7 est un tube noval ( culot à neuf broches ) alors que la 6BE6 est un tube miniature ( culot à sept broches ). Il faudrait donc changer le support du tube électronique pour faire ce remplacement. Et c'est la partie la plus compliquée du poste avec beaucoup de réglages nécessaires...
Surtout ne touchez à rien à cet endroit du récepteur !
Pour la compréhension d'un schéma, au niveau des lampes, il faut transposer le brochage du tube ( toujours en vue de dessous ) avec sa représentation schématique.
C'est une gymnastique d'esprit à acquérir.
Pour les condensateurs, il ne faut pas aller au delà de 16 uF pour celui qui est câblé au plus proche de la 6X4. Par contre pour le deuxième, câblé après la résistance vous pouvez monter à 22 uF. Le mieux serait de redessiner la partie 6X4 avec les premiers condensateurs de filtrage pour qu'on se fasse une idée...
Un condensateur double peut se remplacer par deux condensateurs. ( neufs bien sûr )
Si vous êtes débutant, parcourez ce site de long en large pour trouver des cours de dépannage. Jetez un oeil dans la rubrique Trucs et Astuces et dans les archives...
En pièce jointe le tube 6P9 et son brochage...
Dominique
| |
|
| Sujet : remerciment Nouveau | De furet87 Le 09-03-2016 à 21:27 sta |
|
bonjour.
pour les chimique va pour deux condos de 22 séparés mais en 500 v minimum surtout pour celui de tête de filtre, pour le moment ne pas remplacer de tubes , mais changer les condos cités.
vérifier avec un ohmètre que le primaire du transfo de sortie n'est pas coupé ainsi que la bobine d'exitation du haut parleur.
si le cordon d'alimentation est en mauvais état, le remplacer.
une fois cela fait et seulement vous pouvez essayer la mise sous tension
A+
christian
|
|
| Sujet : remerciment Nouveau | De Dominique Le 09-03-2016 à 21:44 sta |
|
J'ai l'impression que le schéma rose illisible correspond à votre poste.
La bonne nouvelle, c'est qu'il n'y a pas beaucoup de condensateurs à changer avant de le remettre sous tension.
1 au niveau du primaire du transformateur d' alimentation ( repéré 3000 )
2 au niveau du filtrage ( le 16 + 16 uF )
1 au niveau du primaire du transformateur de sortie ( en dessous de l'inscription 6P9 )
1 au niveau de la liaison du tube 6AV6 et 6P9
1 au niveau des grilles écrans des tubes 6BA7 et 6BA6 ( repéré 0,05 ).
Si vous pouviez faire une photo du châssis en vue de dessous, ça pourrait aider à localiser ces condensateurs.
En espérant que votre modèle corresponde au schéma rose.
Dominique
|
|
| Sujet : remerciment Nouveau | De bozec Le 09-03-2016 à 23:15 sta |
|
bonsoir

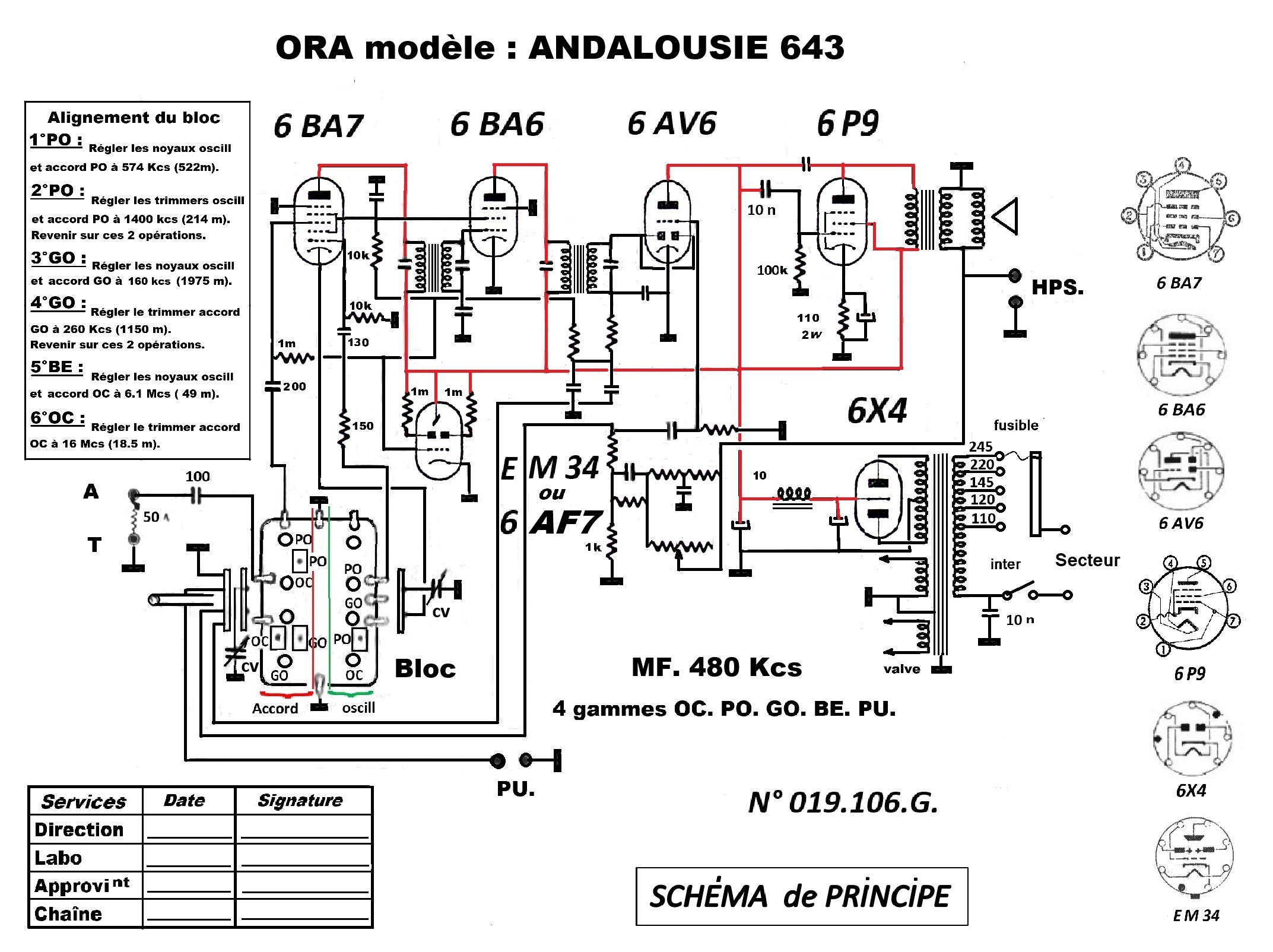

un schéma refait d'après la feuille rose mais je n'ai pas porté les valeurs car mes yeux ne sont pas assez affutés pour cet exercice
Complétez le schéma avec les valeurs cela aidera sans aucun doute d'autres personnes
Coedialement Bozec
| |
|
| Sujet : remerciment Nouveau | De furet87 Le 10-03-2016 à 09:37 sta |
|
bonjour.
vous avez oublié la résistance de charge de la 6av6
220 k ou 250 k
| |
|
| Sujet : remerciment Nouveau | De bozec Le 10-03-2016 à 10:12 sta |
|
bonjour
oui j'en ai oublié car comme je n'ai pas une très bonne vue cela m'est diffficile... et quand on voit l'original c'est facile à comprendre
C'est pour cela que je demande aux membres du forum de le compléter
Cordialement
|
|
|
