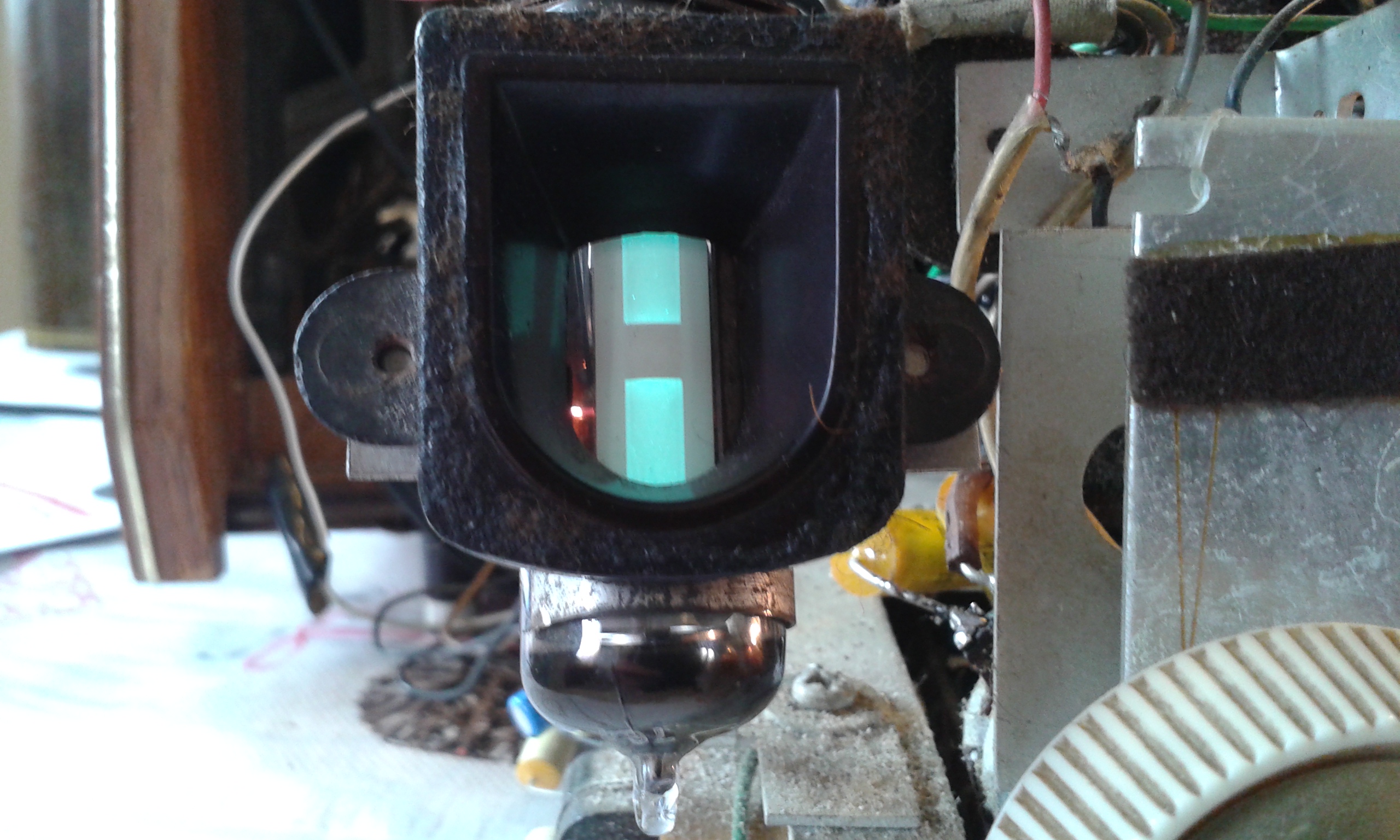

Sujet : oeil magique Nouveau De hardy  Le 02-04-2016 à 11:22 sta Bonjour, Sur un Philips B5X14A de 1961 j ai remplacé l oeil magique EM 80 Par une EM 84 en modifiant le cablage en conséquence . Pour une meilleure sensibilité de l EM 84 en FM j ai remplacé la resistence de 8k2 ohms par une 3.3K en broche 7 du tube EAA 91 (ou EB 91, detectrice double diobe du signal BF). De sorte que l on obtient sur une station bien syntonysée -9.2V en Grille (1) de l EM 84. Alimentation en broche 6 195V et 112V en 7 et 9(anode) de l EM 84. Pour la CAG en AM on peut remplacer la resistence de 1.8Mohms par 1.5Mohms (ligne cag qui vient du premier transfo HF). IL est également possible de regarder l incidence des condensateurs de découplage sur la ligne de CAG.
