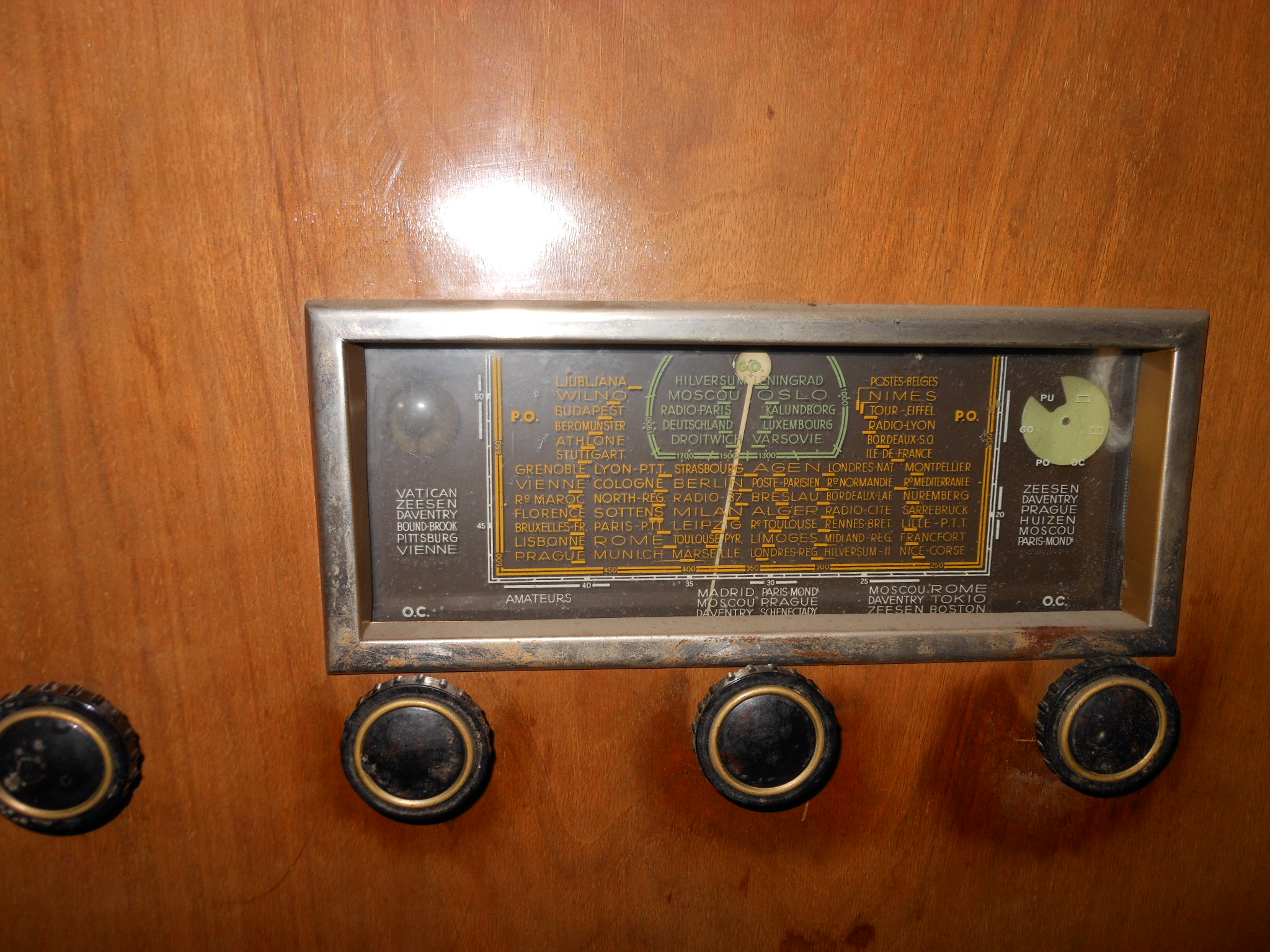

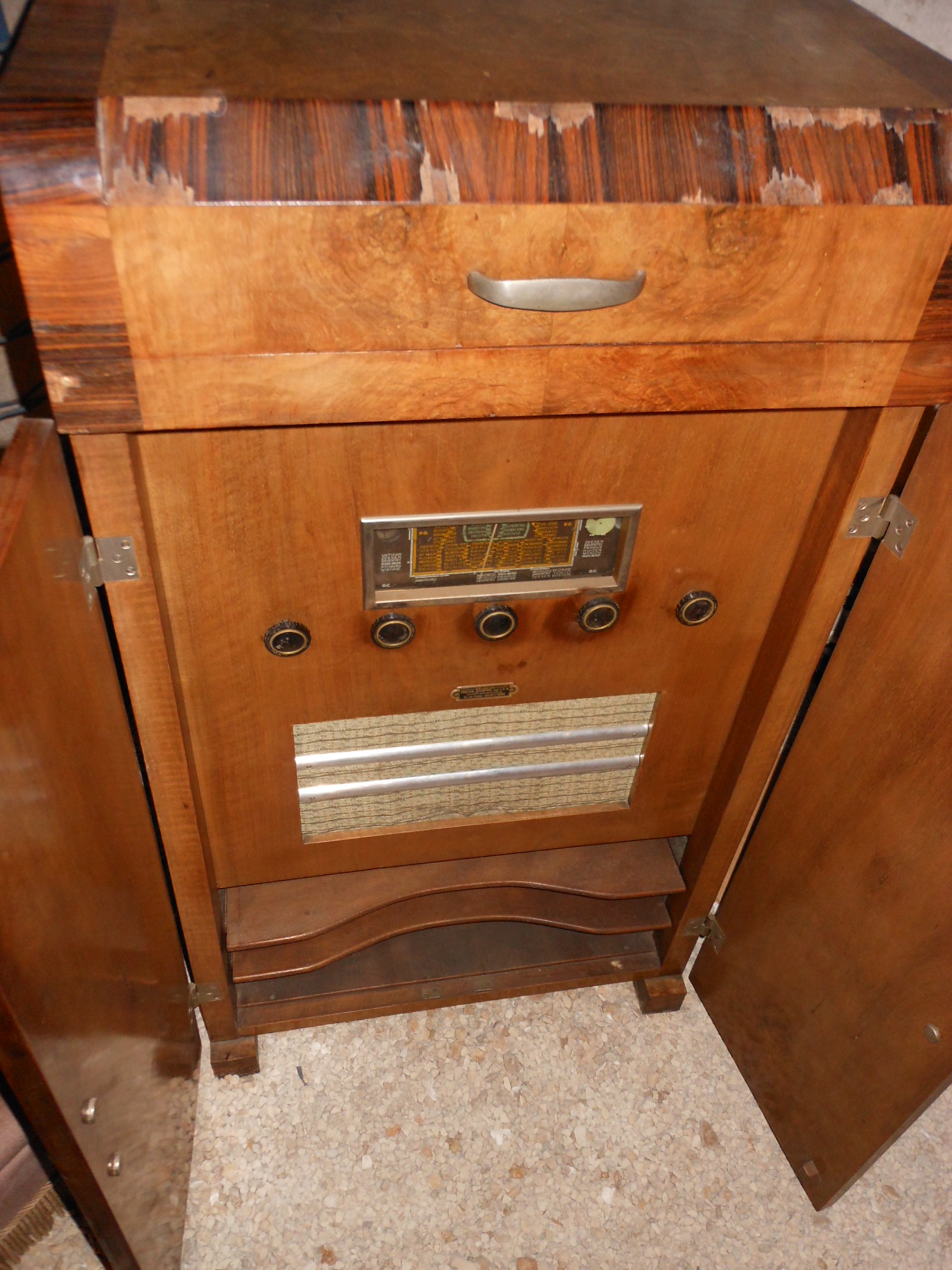

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 31-05-2016 à 12:05 sta  Bonjour , Ayant trouvé ce meuble radio Melodyne sans lampes , j'ai besoin de vos lumières pour remettre en état la partie '' radio '' . Quel type de lampe était montée dessus ? Aurais vous un schéma électrique de ce châssis ? Merci d'avance

Sujet : Identification Poste Melodyne Nouveau De Michel87  Le 31-05-2016 à 12:57 sta Bonjour et bienvenue, Une photo du haut-parleur permettrait de voir le type d'excitation et si le transfo de modulation est fixé sur le haut-parleur.

Sujet : Identification Poste Melodyne Nouveau De stockfish  Le 31-05-2016 à 13:08 sta Bonjour La référence des deux lampes qu'il reste et de l'oeil magique permettrait de trouver un schéma approché.

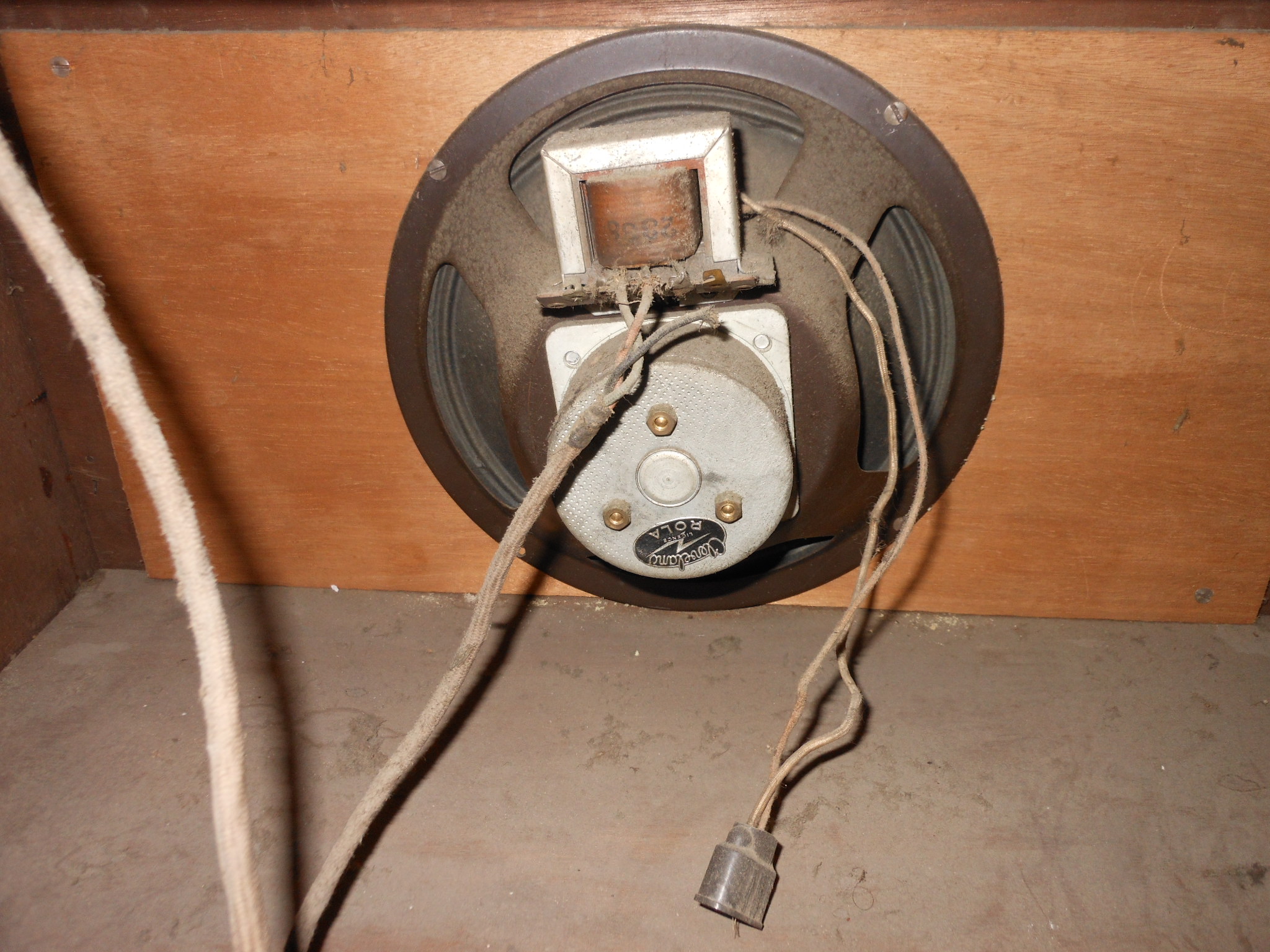

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 31-05-2016 à 16:31 sta Merci de vos réponses Pour Michel87 , je vous ai joint une photo du haut parleur Pour stockfish , les lampes restantes sont : - une 6A8G - une 6ka ( avec isolation) en visseux - une 6AF 76 pour l’œil magique Merci d'avance

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 31-05-2016 à 16:45 sta la lampe avec isolation est une 6k7 de chez visseaux

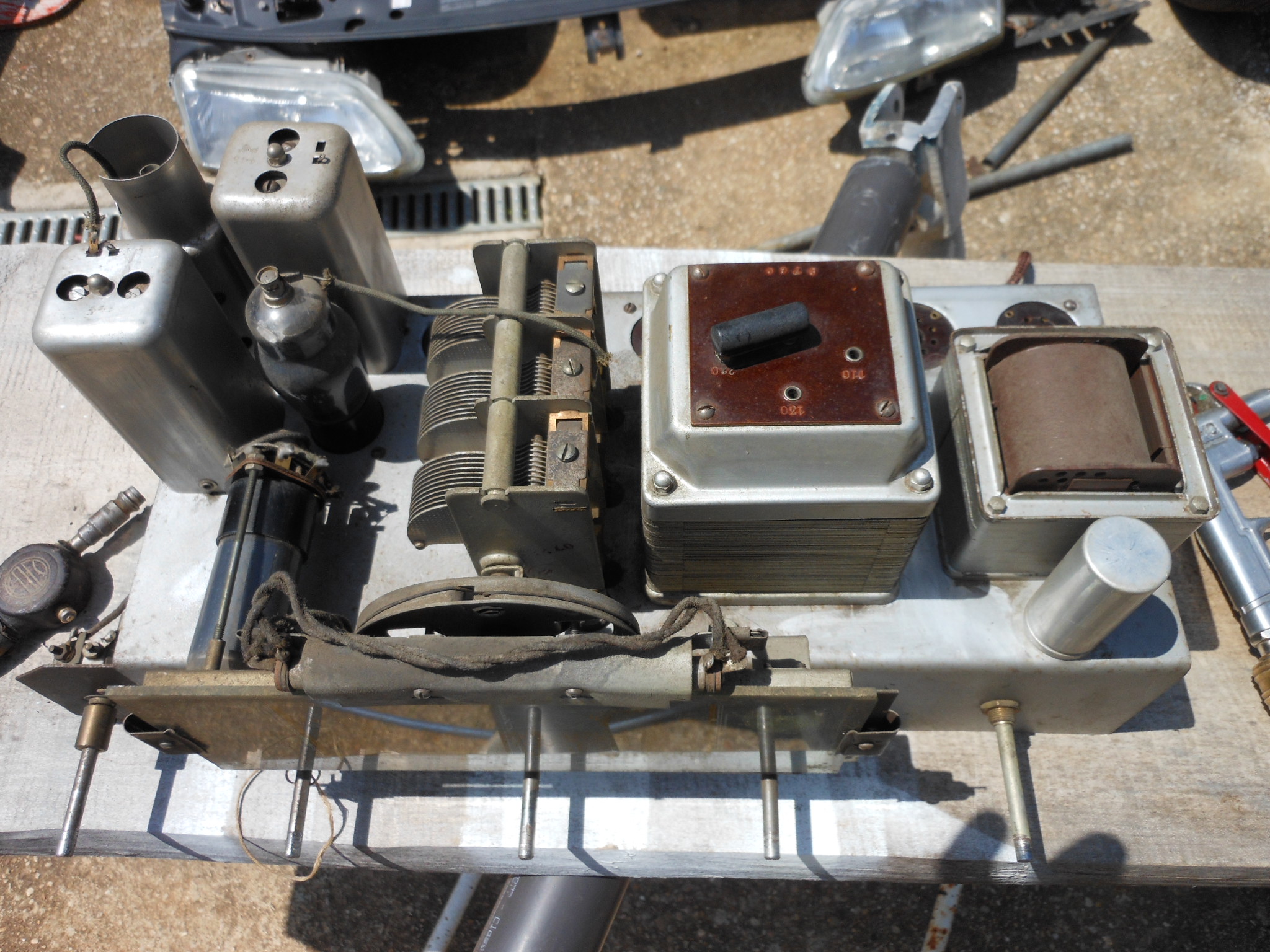

Sujet : Identification Poste Melodyne Nouveau De Michel87  Le 31-05-2016 à 19:00 sta Merci pour les photos. Il s'agit d'un HP à aimant permanent. Ce qui se trouve à côté du transfo d'alim serait alors une self de filtrage? Si c'est le cas, elle semble bien grosse. A vérifier: dans ce cas, il doit y avoir deux fils seulement sous le châssis.

Sujet : Identification Poste Melodyne Nouveau De F6CER  Le 31-05-2016 à 19:26 sta Bonsoir il faudrait une photo du dessous du chassis car le poste a un ampli BF en push pull

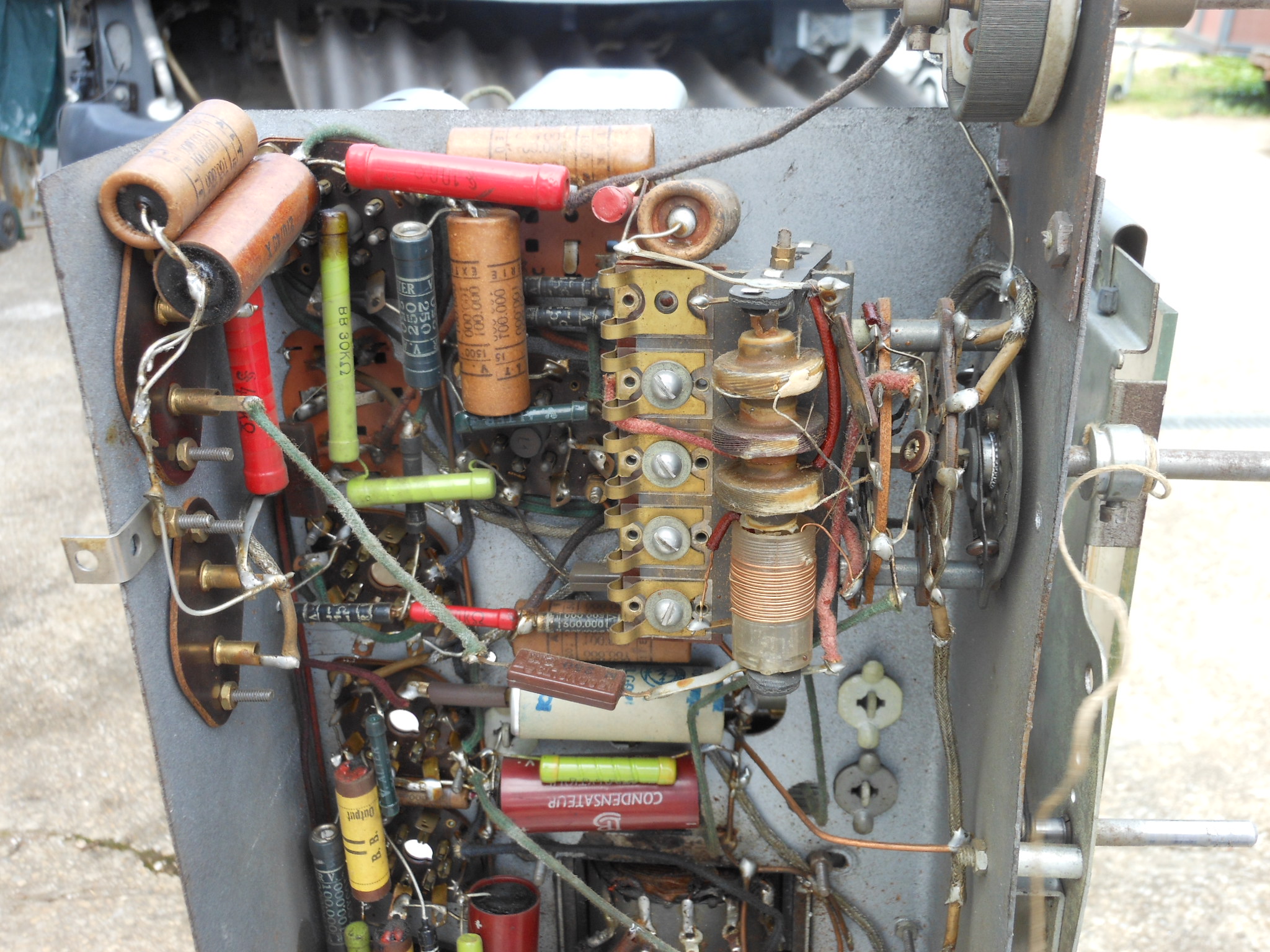

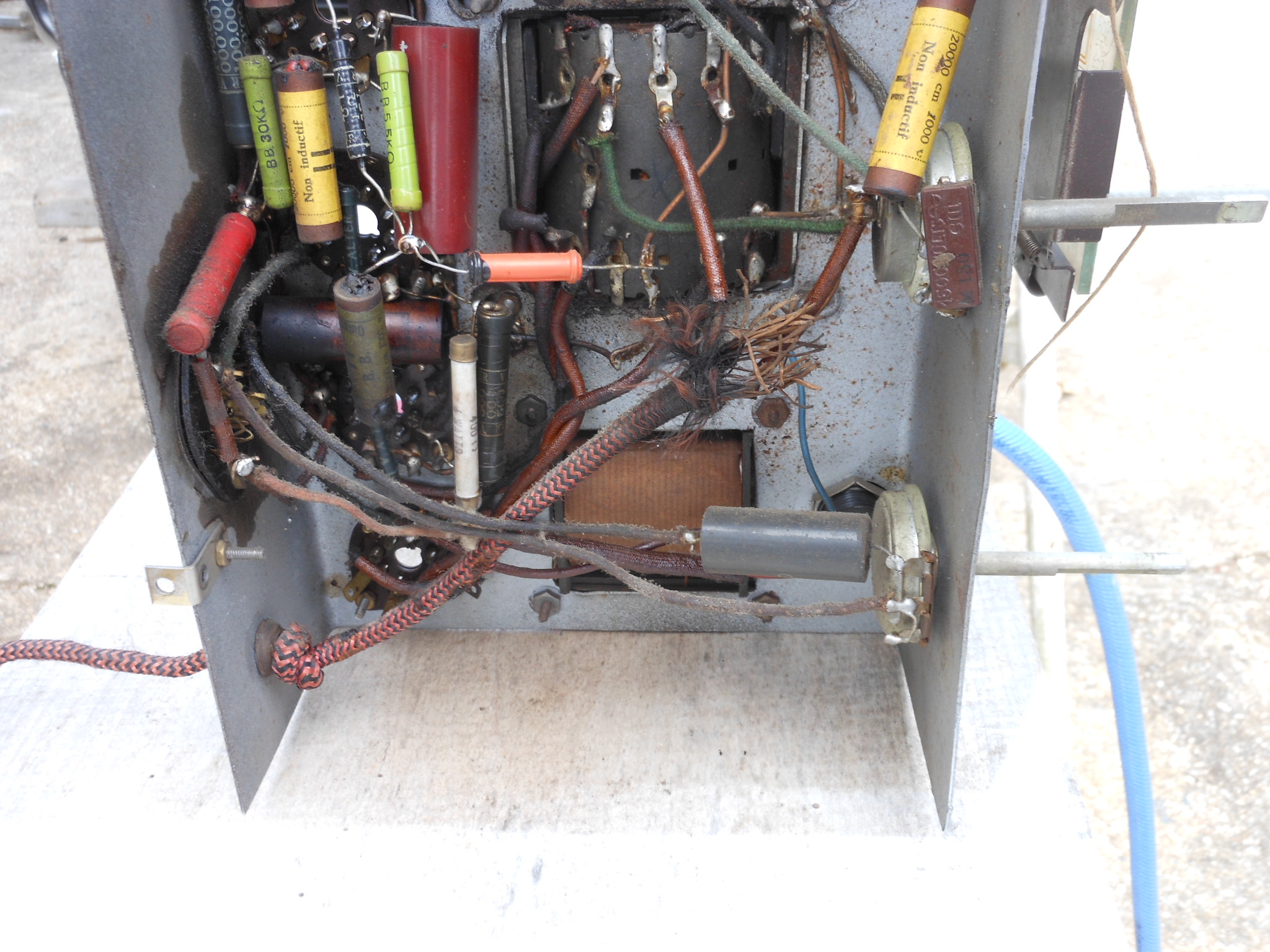

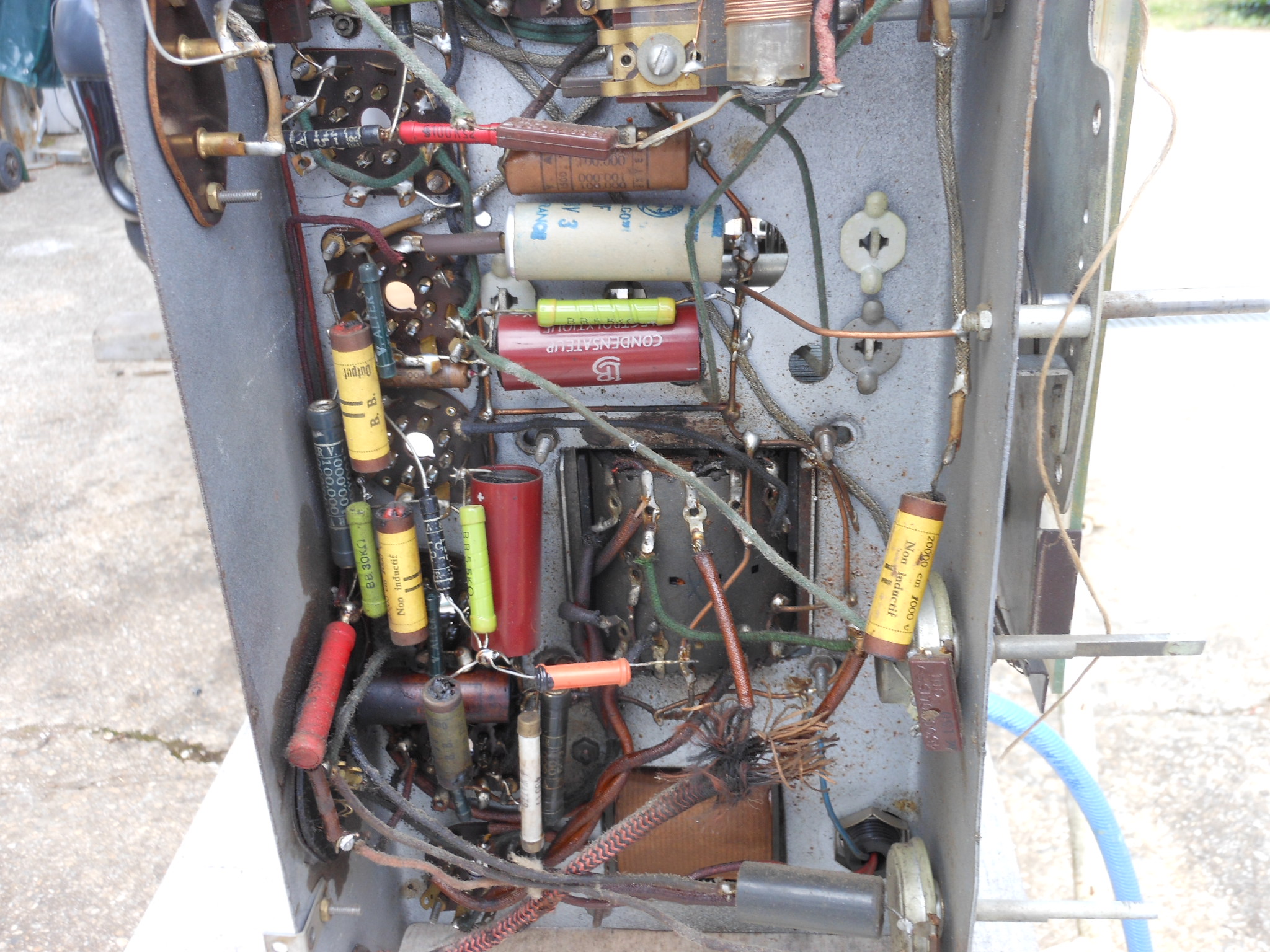

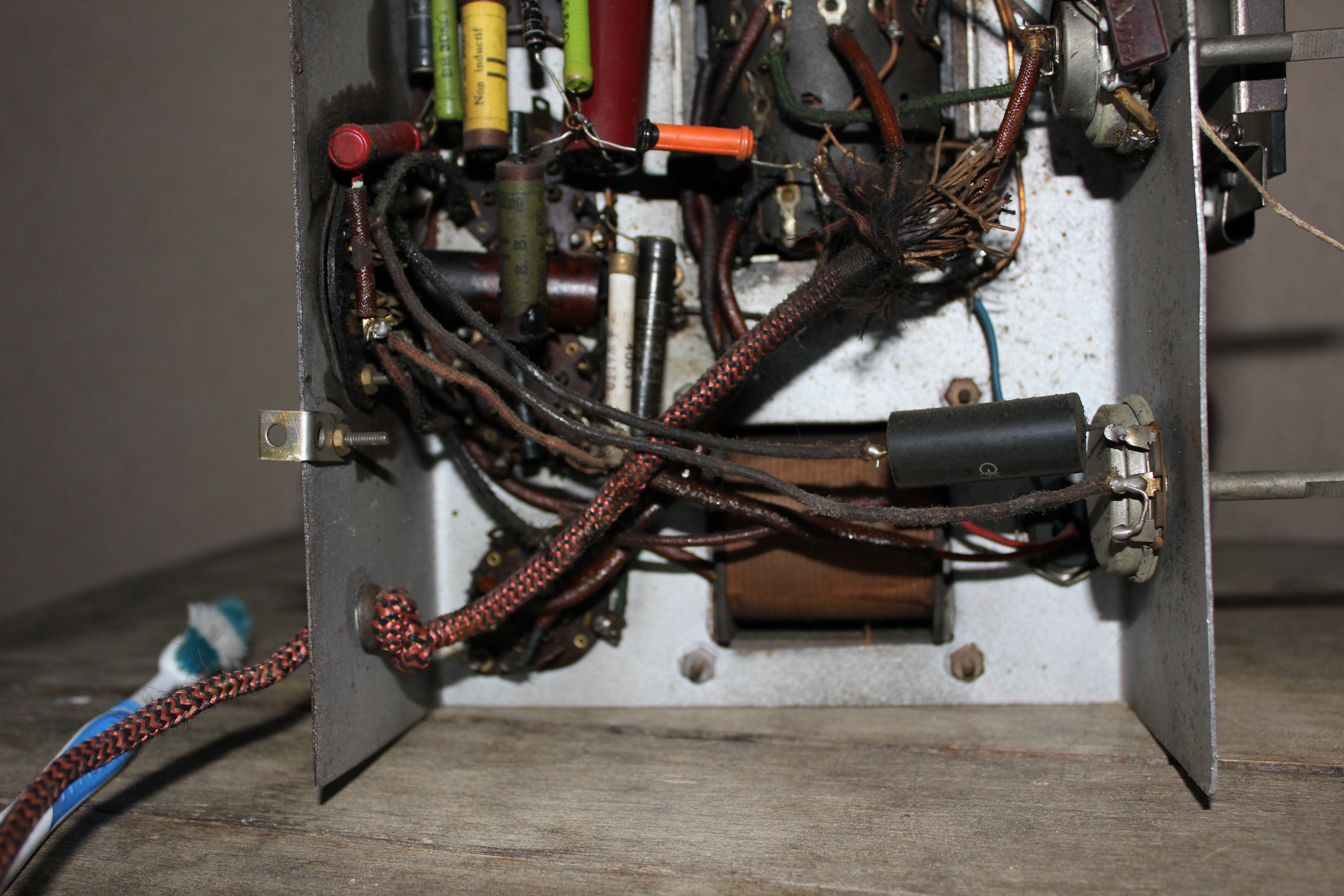

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 31-05-2016 à 20:20 sta Pour répondre à Michel 87, oui il y a seulement deux fils sous le châssis Je vous joins des photos du dessous du châssis Merci d'avance

Sujet : Identification Poste Melodyne Nouveau De Michel87  Le 31-05-2016 à 21:02 sta En suivant le câblage de la self et du condensateur à visser, on pourra trouver le support de la valve.

Sujet : Identification Poste Melodyne Nouveau De stockfish  Le 31-05-2016 à 21:24 sta L'oeil magique est un 6AF7. Le grand livre tsf donne 4 postes avec 6a8, 6k7 et 6af7 mais aucun schéma associé. Avec un oeil 6e5 on en trouve beaucoup plus dont un push-pull de marque Sparton avec schéma dispo.

Sujet : Identification Poste Melodyne Nouveau De F6CER  Le 31-05-2016 à 23:24 sta Re Détection et CAG : une 6H6 , puis viennent deux triodes en déphaseuses peut-être des 6C5 ou des 6J5 ensuite deux 6F6 ou deux 6V6 et la valve : certainement une 5Y3 il semble y avoir eu un incendie dans la partie BF on aurait donc : 6A8 , 6K7 , 6H6 , 6C5 , 6C5 , 6V6 , 6V6 , 6AF7 , 5Y3 bel engin , ça expliquerait la taille du transfo d'alim et de la self

Sujet : Identification Poste Melodyne Nouveau De stockfish  Le 01-06-2016 à 06:41 sta Bonjour Il y a 3 cages au cv, peut-être un étage ampli hf en plus ?

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 01-06-2016 à 10:27 sta Bonjour D après la conception du meuble il se peut qu il est eu un tourne disque Se pourrais t il que ce soit du a ce la ?

Sujet : Identification Poste Melodyne Nouveau De stockfish  Le 01-06-2016 à 10:59 sta Le pick-up, comme ils disaient, n'est pas lié au nombre de cages du cv. Un étage hf peut expliquer la présence de 3 cages mais ce n'est pas une obligation. C'est juste une hypothèse. Combien y a-t'il de supports de lampes ? Les constructeurs redoublaient d'imagination pour produire des montages tous plus performants les uns que les autres, parfois des usines à gaz pour justifier un prix élevé.

Sujet : Identification Poste Melodyne Nouveau De F6CER  Le 01-06-2016 à 13:55 sta Absolument , plus il y avait de lampes plus c'était cher ! s'il y a un étage HF c'est probablement une autre 6K7 Ça c'est du poste !

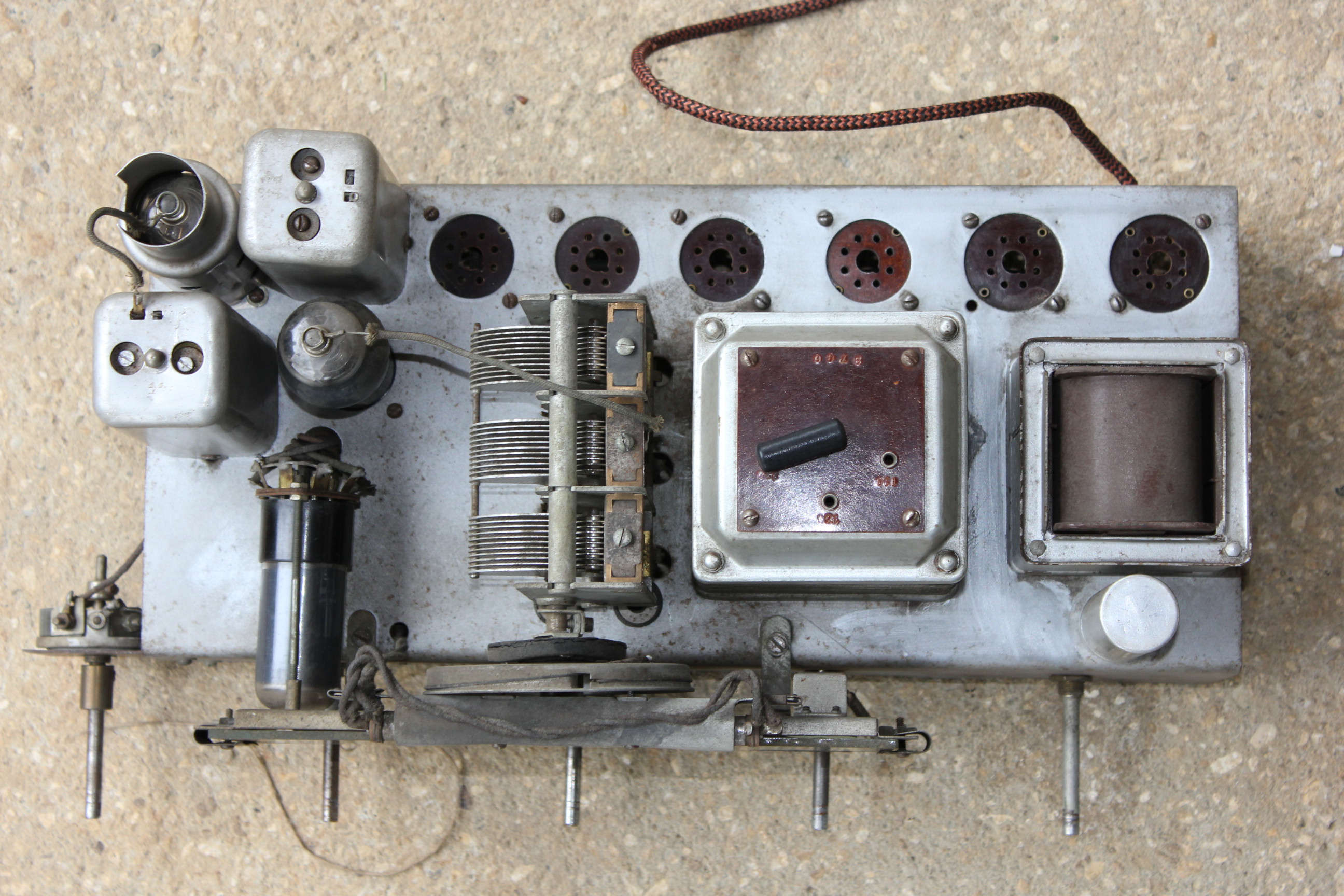

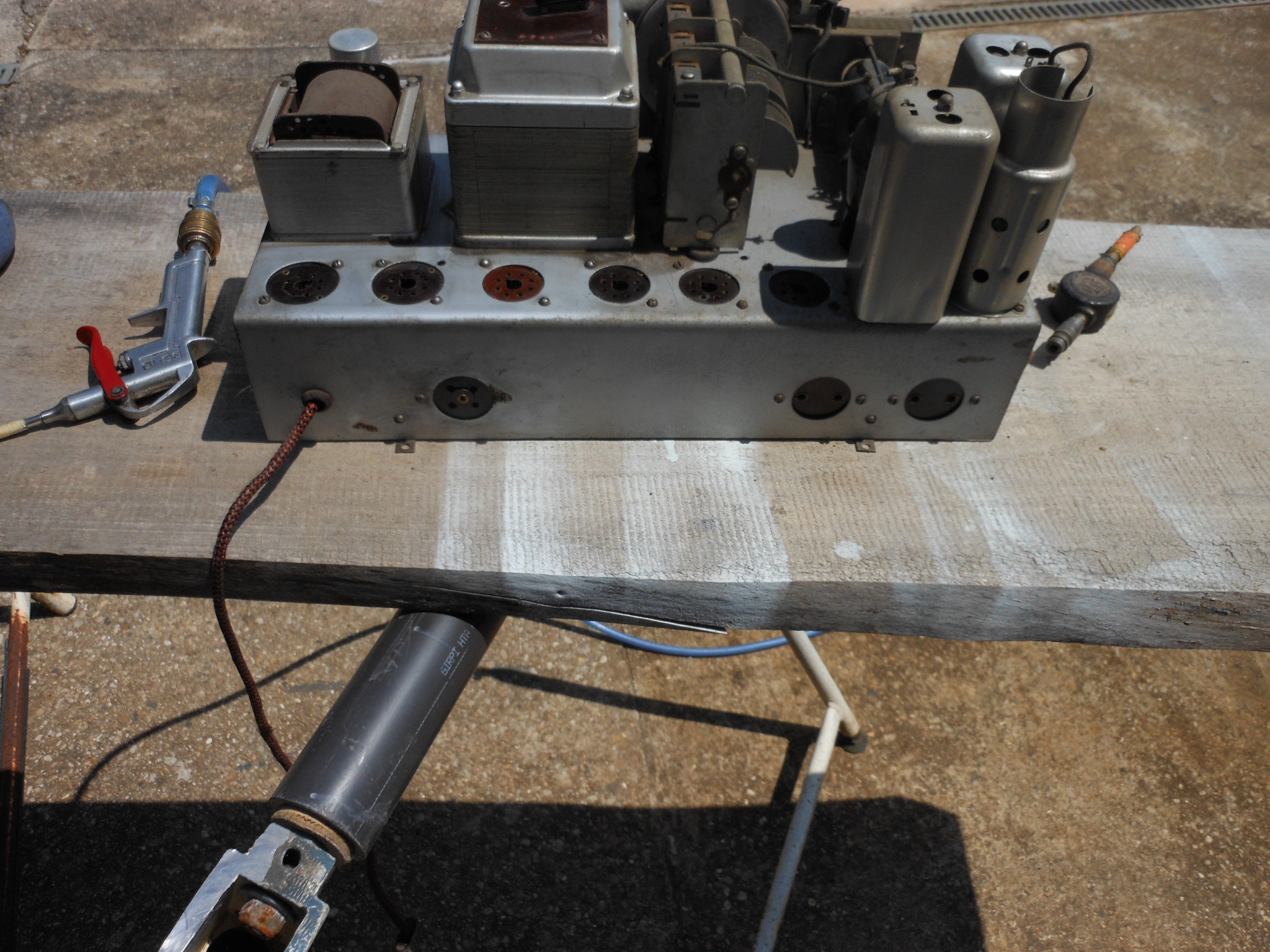

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 01-06-2016 à 19:03 sta ci -joint une vue de dessus du châssis La self est reliée aux deux supports de lampes qui sont situés au dessus d'elle

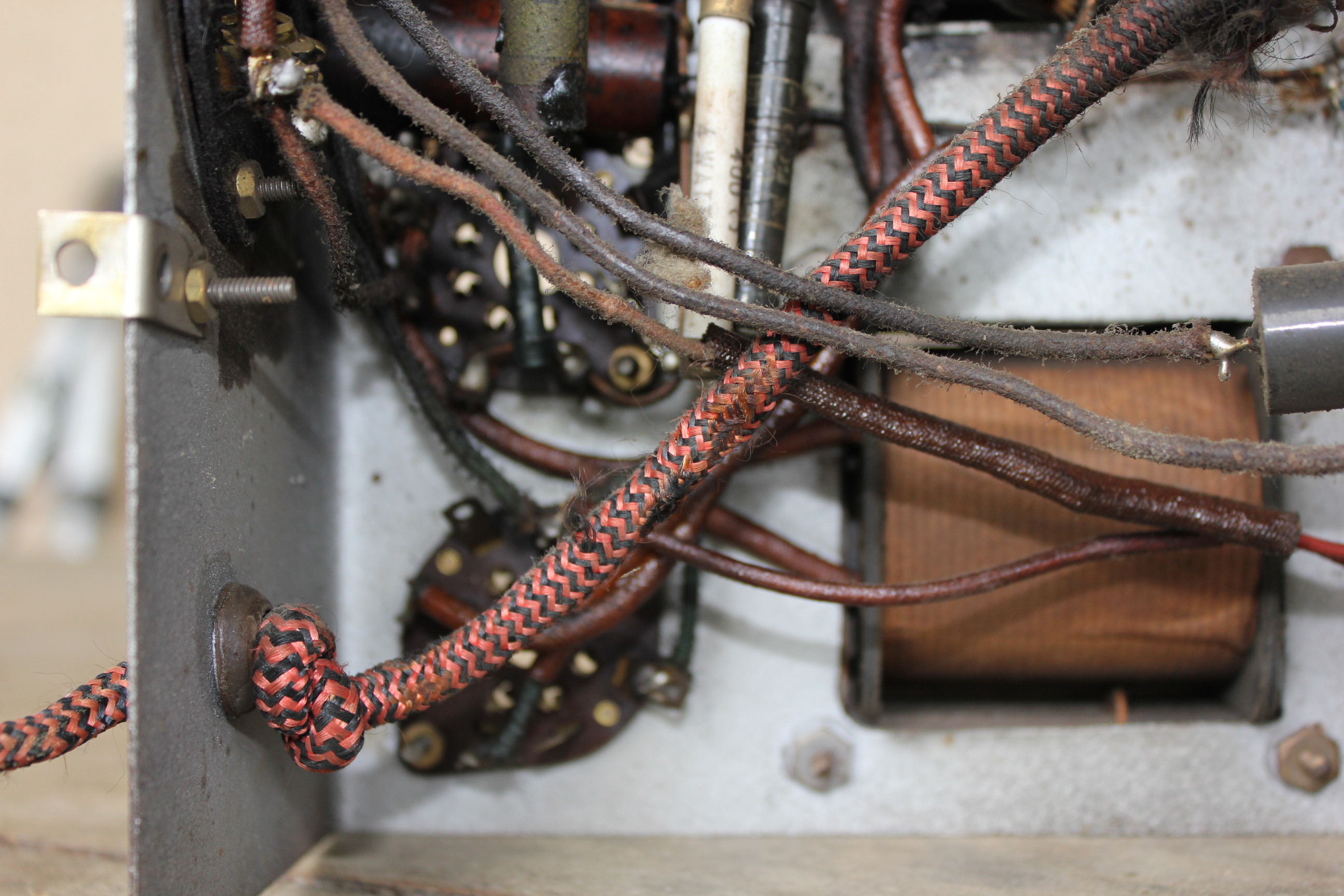

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 01-06-2016 à 20:19 sta ci-joint traçage des liaisons de la self Au niveau des lampes sur quelle références dois je baser mes recherches ? * Merci d'avance

Sujet : Identification Poste Melodyne Nouveau De F6CER  Le 01-06-2016 à 20:30 sta bon, de toute évidence il n;y a pas d'ampli HF la lampe sous le fil secteur est la valve : une 5Y3GB la haute tension non filtrée va vers la self (le fil rouge ) et doit aussi aller à un condensateur de filtrage, puis de la self sort la haute tension filtrée (fil vert) qui doit aussi etre connectée à un condensateur de filtrage et va vers les écrans des lampes de puissance et au reste du poste en remontant vous aurez les deux finales , 6F6 ou 6V6 , a tout prendre il vaut mieux des 6V6 pour une question de consommation , puis toujours en remontant deux triodes 6C5 ou 6J5 puis une 6H6

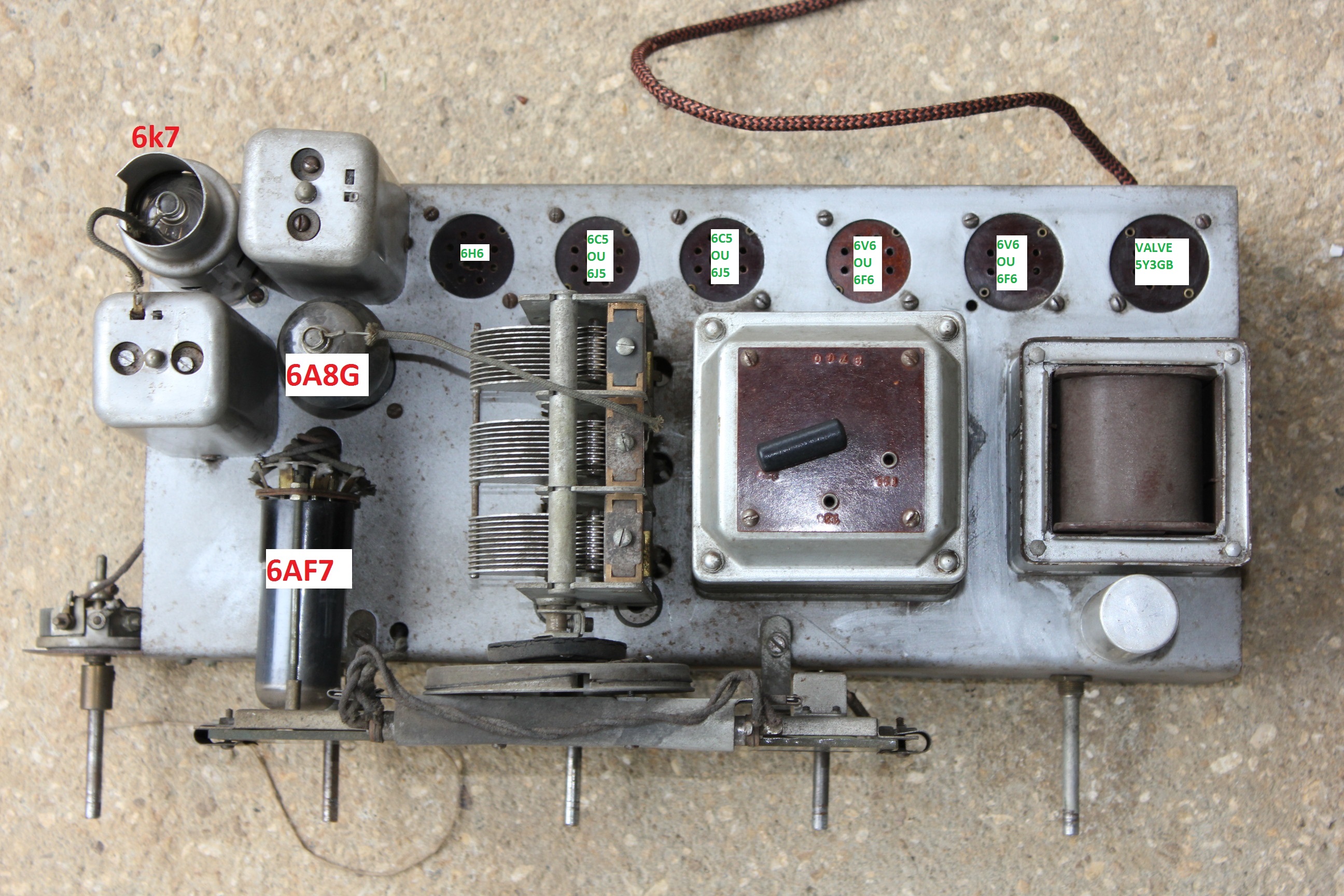

Sujet : Identification Poste Melodyne Nouveau De CAZA  Le 02-06-2016 à 14:33 sta Bonjour , Je joins une photo de résume Et je vous tient au courant après reprise de l'electricité
