| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De jpb1 Le 12-06-2016 à 17:40 sta |
|
Bonjour,

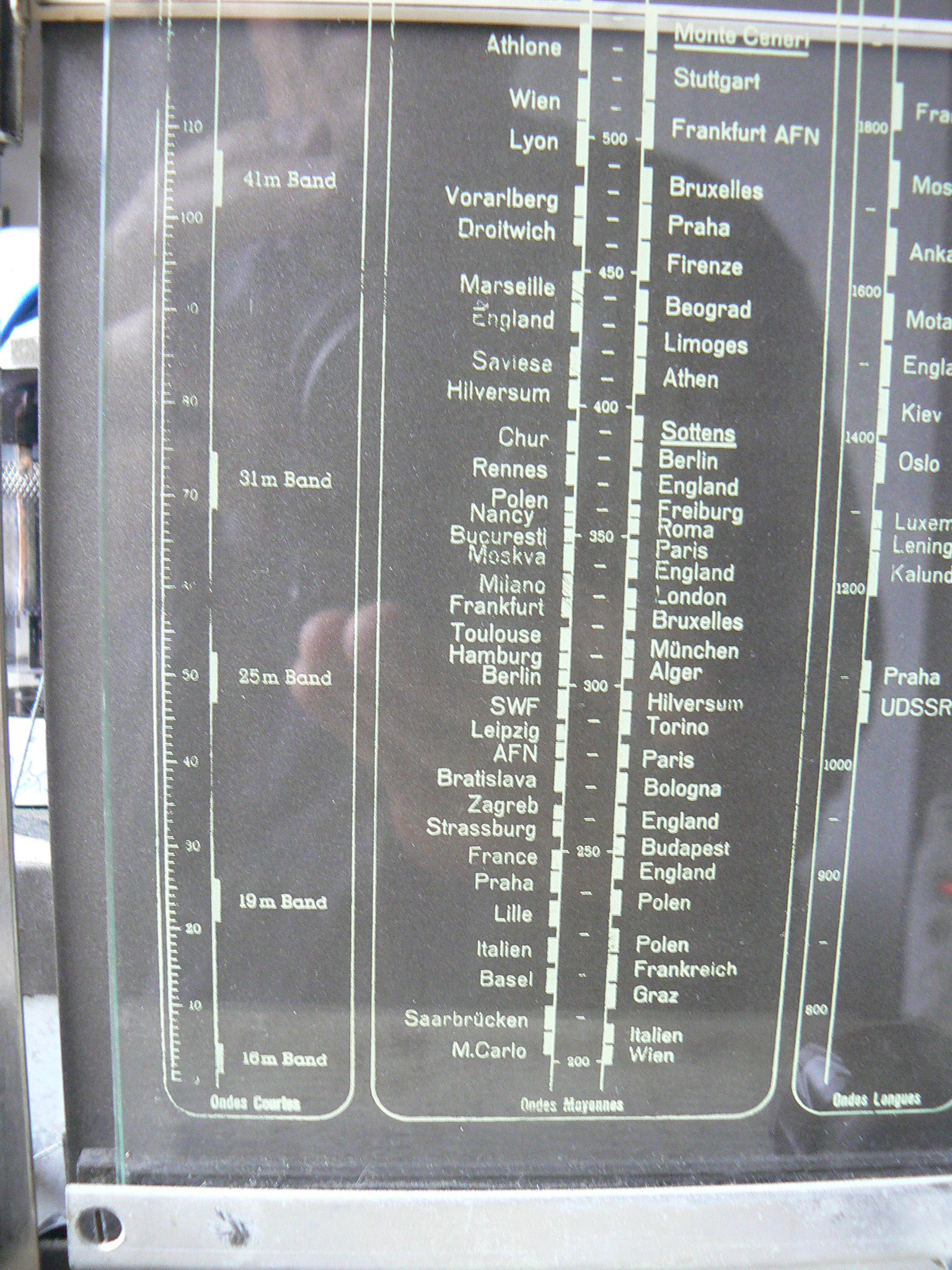

Question pour un cadran onde courte sur un Paillard 443 (env. 1945):

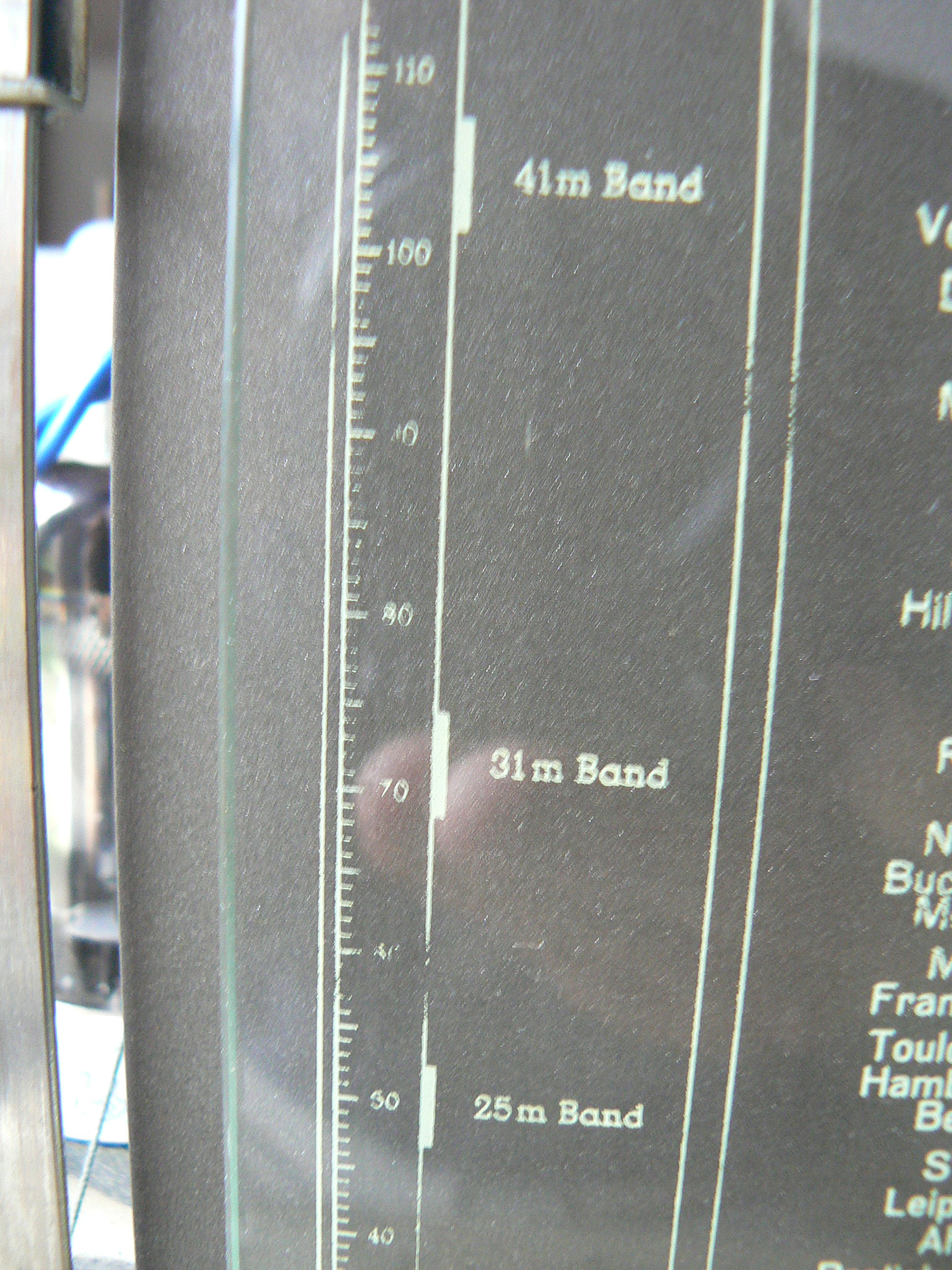

Les ondes courtes sont indiquées selon les bandes en mètre (bande des 49, 41,31, 25, etc) mais à gauche il y a une échelle notée de 0 à 130 ?
A quoi correspondent ces chiffres ?
Sans regarder de près j’ai d’abord cru que cela correspondait à la fréquence mais ce n’est pas le cas.
Merci pour vos idées ?
Jean-Pierre
| |
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De ON5WF Le 12-06-2016 à 18:46 sta |
|
Ne serait-ce pas 0 à 180° ? Dans ce cas, ce serait peut être l'angle de rotation du CV !?
ON5WF
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De jpb1 Le 12-06-2016 à 21:00 sta |
|
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De Masterorion Le 12-06-2016 à 21:34 cms |
|  |
J'aurais dit que c'est une échelle arbitraire pour retrouver une station par indexation, mais je peux me tromper. Nombre de cadrans sortis des usines de Chatou sont marqués d'une échelle graduée jusque 240.
| |
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De HLJ Le 12-06-2016 à 23:32 sta |
|
Bonsoir Jean-Pierre,
Ce cadran n'est pas un original Paillard, les cadrans Paillard originaux de cette époque sont multicolores et le logo Paillard y figure.
Il s'agit d'un cadran de remplacement ''génerique'' tels que les commercialisait Jaeger ou Thali au début des années 50 après l'introduction du plan de Copenhage, on peut remarquer que Sottens se trouve à 492m ou 764kHz fréquence qui a justement changé avec l'introduction du dit plan en 1950, avant cette date Sottens était autour de 450m,
Les clients demandaient le remplacement des cadrans pour retrouver Sottens ''à la bonne place'' et les réparateurs leur installaient ces cadrans ''génériques''.
Pour ce qui est de l'échelle graduée de 0 à 130, il s'agit d'un repère pour faciliter la recherche des stations OC, une fois la station trouvée on peut noter la valeur lue sur l'échelle afin de retrouver plus facilement la station une autre fois.
Meilleures salutations.
HLJ
PS: Elle fonctionne avec cette 12BA6 ?
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De jpb1 Le 13-06-2016 à 00:12 sta |
|
Bonsoir Henri-Louis,
Voilà ce que j’appelle une explication détaillée !
Effectivement, en cherchant des photos de ce Paillard sur le net on voit que ce n’est pas le même cadran. Ce poste a du être modifié à l’époque car les électrolytiques ont aussi été remplacés (pas par de modernes chinois mais des capas de 1950 ou 60. Ce ne sont plus les originaux.
Merci pour ces infos et ces explications.
Concernant la 12BA6, elle attend la finition de la restauration du Paillard (reste l’alignement ) pour que je puisse reprendre le Bendix 75 concerné
Bonne semaine et merci à tous pour ces explications
Jean-Pierre
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De ON5WF Le 13-06-2016 à 11:46 sta |
|
Ce qui est quand même bizarre, c'est que cette échelle est graduée de 0 à 130 ?? Pourquoi pas 0 à 100 ?
Peut être y a-t-il une raison ?
ON5WF
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De Michel87 Le 13-06-2016 à 12:03 sta |
|
Bonjour,
Merci à HLJ pour l'explication précise concernant le marquage cadran.
D'où l'utilité du forum où chacun apporte ses connaissances et son expérience.
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De ON5MJ Le 13-06-2016 à 12:09 sta |
|
Quelle est la valeur du CV en pF ?
|
|
| Sujet : Echelle bizarre sur un cadran de TSF Nouveau | De HLJ Le 13-06-2016 à 21:12 sta |
|
Bonsoir,

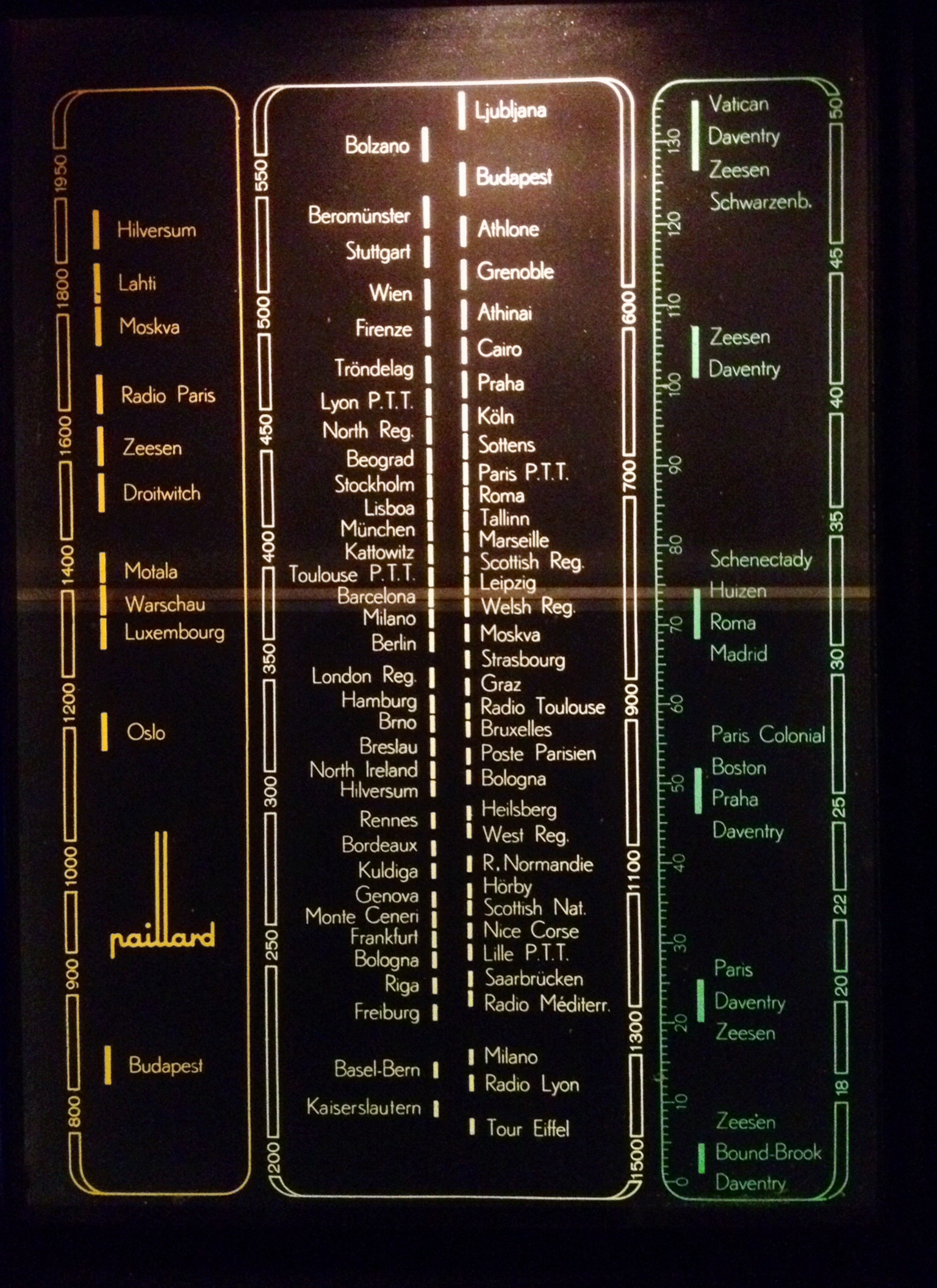

Voici une photo du cadran tricolore Paillard original, en orange pour les GO, blanc pour les PO et vert pour les OC.
J'ai trouvé la solution simple de l'échelle de repère pour les OC, il s'agit de millimètres, le déplacement vertical de l'aiguille de cadran faisant pile 13 cm, il s'agit donc d'une échelle millimétrique.
Meilleures salutations.
HLJ
| |
|
|
