| Sujet : Sonolor Sélection 63 Nouveau | De Icare59 Le 05-07-2016 à 19:32 sta |
|

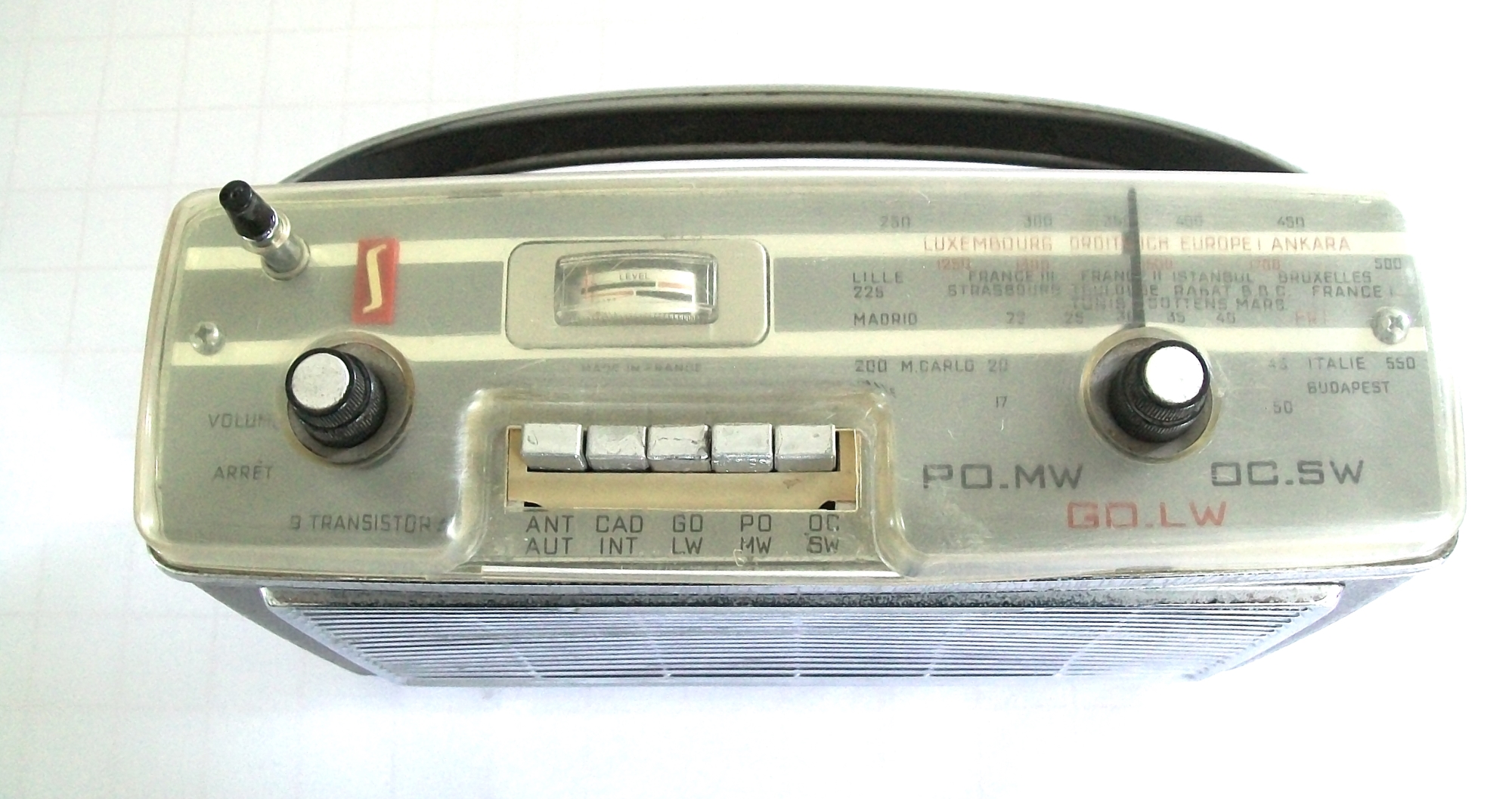

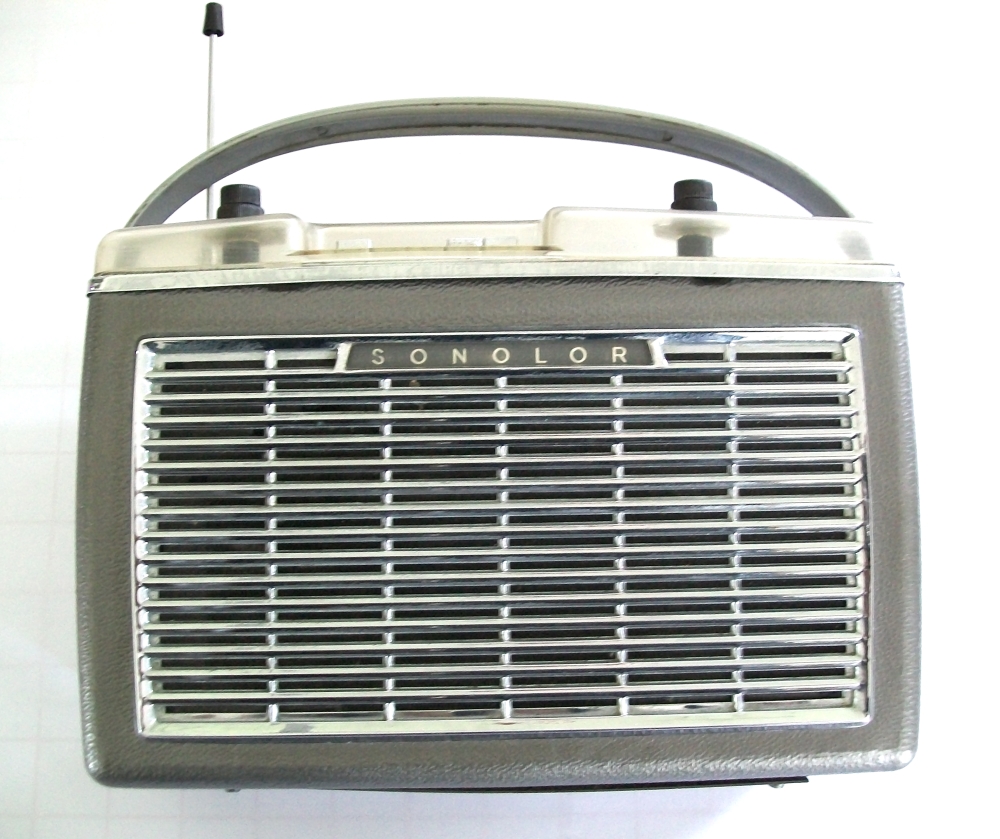

Acheté pour 3 euros ce Transistor Sonolor Sélection 1963.
Piteux état, panne habituelle, c'est à dire le contacteur marche / arrêt et le clavier sélecteur de gammes. Un coup de bombe contact miracle pour le clavier et ça repart.
Pour le contacteur M/A, situé à l'arrière du potentiomètre volume, très compliqué à démonter.
Alors petite astuce, j'ai percé un trou de 1 mm (Perceuse et foret Proxxon) puis injecté la bombe contact miracle. 2 ou 3 mouvement du bouton et boum, ça marche.
Son excellent, sensibilité impressionnante, je reçois les stations chinoises sans problème.

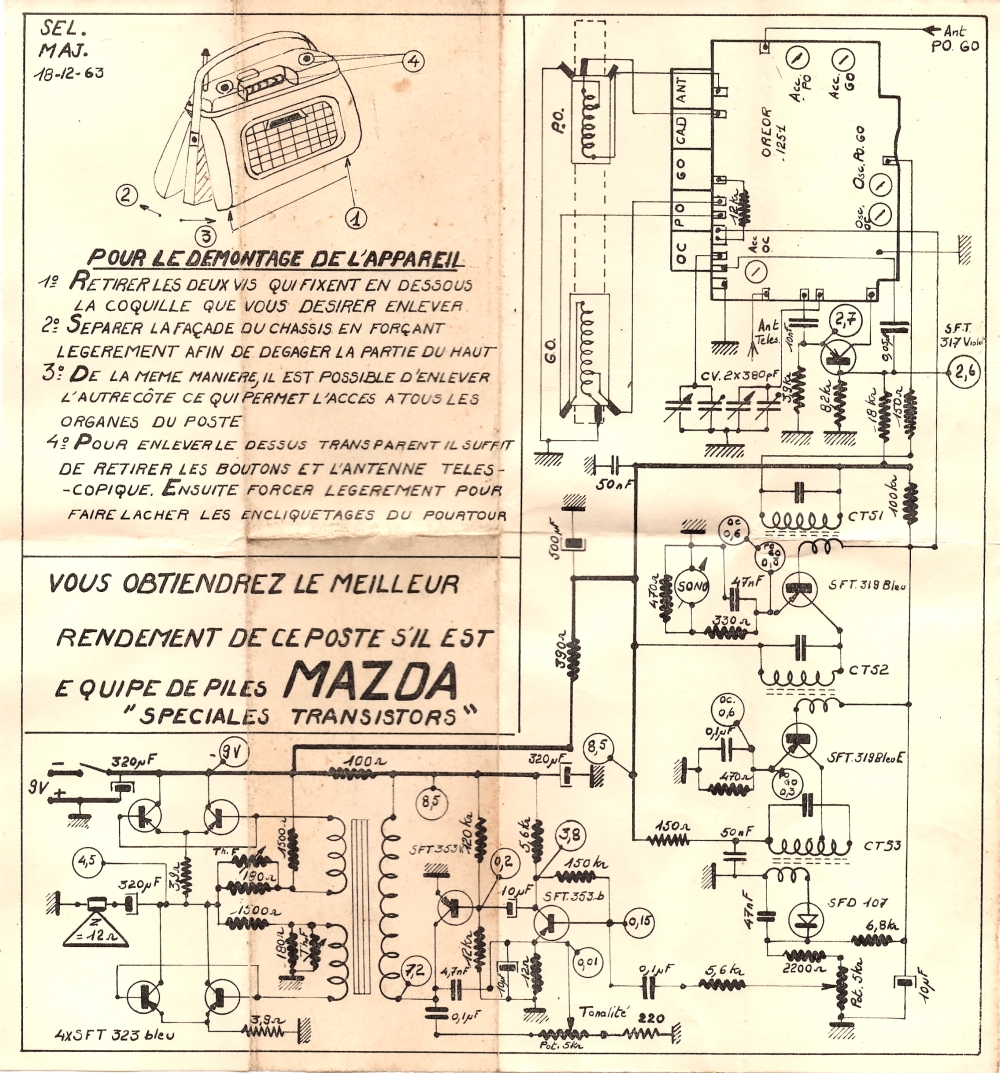

Trouvé dans l'appareil, le schéma original.
Pour le Webmaster : j'ai essayé de vous transmettre ce schéma par l'icone ''send mail'' mais pas marché.
Si vous voulez le mettre dans les archives.
| |
|
| Sujet : Sonolor Sélection 63 Nouveau | De Jacques (webmestre) Le 05-07-2016 à 19:37 sta |
|
Ce n'est pas par mail mais par l'upload que vous pouvez envoyer des docs de ce genre.
Toutefois la qualité est suffisante dans ce message du forum.
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De Michel87 Le 05-07-2016 à 22:17 sta |
|
Bonsoir,
Au niveau de l'étage de sortie, les transistors sont mis en parallèle.
Je n'avais pas encore rencontré ce montage.
Le galva est un indicateur d'accord?
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De Icare59 Le 06-07-2016 à 08:29 sta |
|
Pour la galva, il me semble que c'est plutôt un indicateur de niveau sonore et de la charge des piles (inscription : Level / Bat).
Pour le montage je ne sais pas.
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De Thevenin Le 06-07-2016 à 12:24 sta |
|
bonjour
avez vous la possibilité de vérifier sur le poste que les 2 transistor de sortie ont la même référence et qu'ils sont reelement en paralelle ?
il y a peut être une éreur sur le schémas
sinon quel est l'intérêt d'un tel montage ? plus de gain? une sécurité au cas ou une jonction viendrais à se couper? répartir la charge pour moins chauffer ?
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De Icare59 Le 06-07-2016 à 13:21 sta |
|
Le schéma se trouvait dans l'appareil, donc on peut supposer venant du fabricant.
Hélas mes connaissances électroniques sont très limitées, il me sera impossible de pouvoir répondre à votre question.
Désolé.
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De grognon27 Le 06-07-2016 à 14:40 sta |
|
Bonjour
Le push-pull de sortie est bien constitué de 4 transistors SFT 323. Ils sont mis en parallèle deux à deux. Le SFT 323 n'est pas un foudre de guerre supportant 200 mW de puissance collecteur et 250 mA de courant collecteur maximum. Si nous regardons une branche du push-pull nous voyons la résistance du haut-parleur 12  en série avec la résistance de stabilisation d'émetteur 3,9 . Avec 4,5 volts de point milieu et 16 de résistance les pointes de courant vont chercher dans les 281 mA et donc ''hors caractéristiques''. Le concepteur a alors jugé bon de doubler le dispositif et on ne peut lui en vouloir.
Bien à vous.
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De fario Le 06-07-2016 à 15:00 sta |
|
Bonjour à tous
Veinard va!!!!! il est chouette votre récepteur et c'est très bien d'avoir un schéma d'origine c'est un témoin du passé.
J'affectionne particulièrement de genre de récepteur et en plus je les écoute à tour de rôle...
tant que les grandes ondes diffusent.....
mon préféré un ''Rools''
Salutations.
| |
|
| Sujet : Sonolor Sélection 63 Nouveau | De Michel87 Le 06-07-2016 à 15:12 sta |
|
Bonjour,
Si mes souvenirs sont bons, dans le cas de deux transistors en parallèle, une résistance sur chaque émetteur était impérative pour éviter un emballement thermique.
Il serait intéressant de vérifier si le câblage correspond au schéma.
Pour le galva, si c'est pour un contrôle de la tension piles, pourquoi avoir pris la tension à cet endroit?
Si Icare59 pouvait nous donner l'indication affichée par ce galva, ça pourrait nous éclairer!
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De Icare59 Le 06-07-2016 à 16:46 sta |
|
Pour Michel87 : le galva se met au milieu lors de l'allumage. Puis il dévie vers la droite lors de la réception d'une station genre FI ou RTL. Ensuite il vibre au son de la voix ou de la musique.

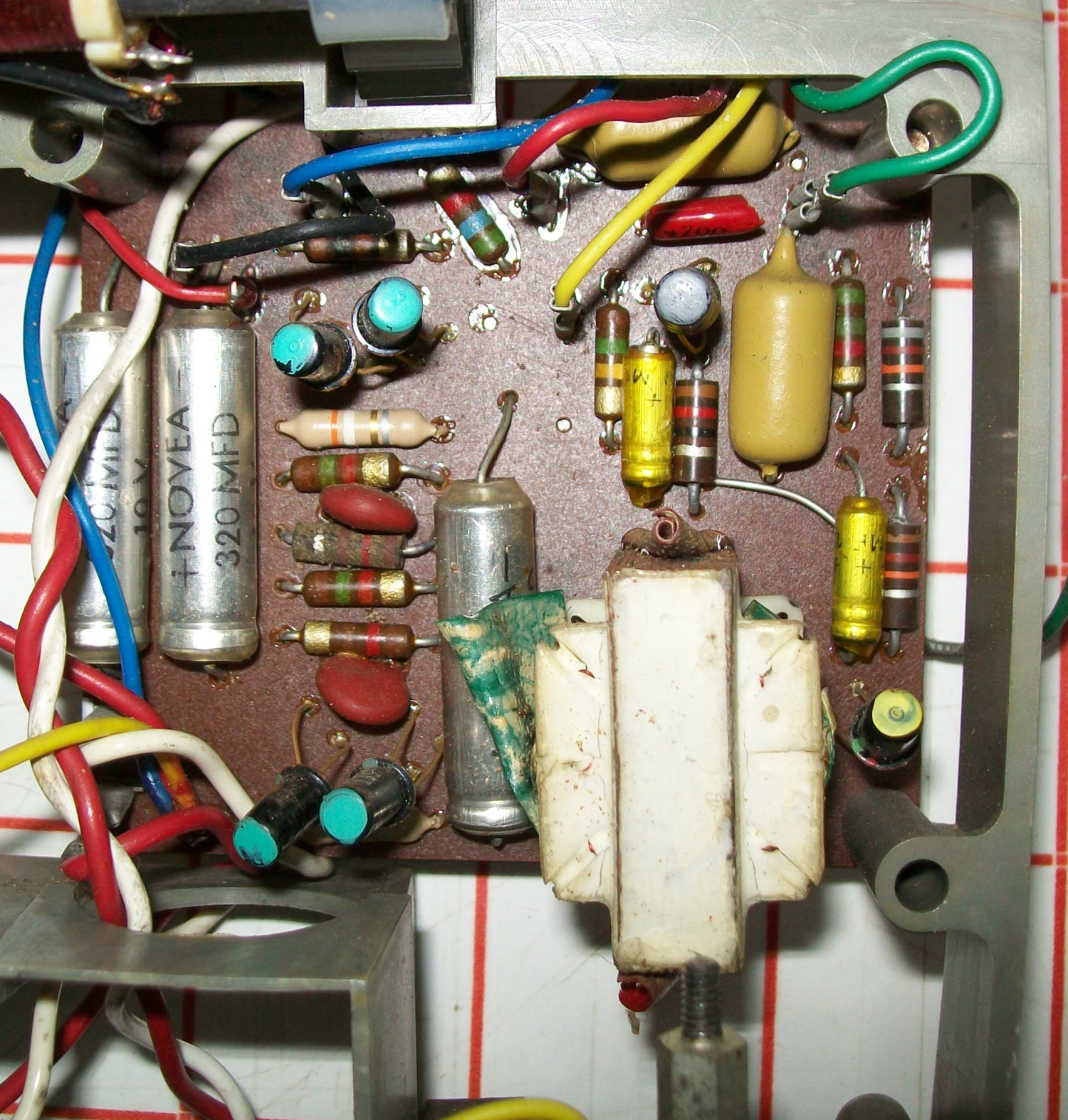

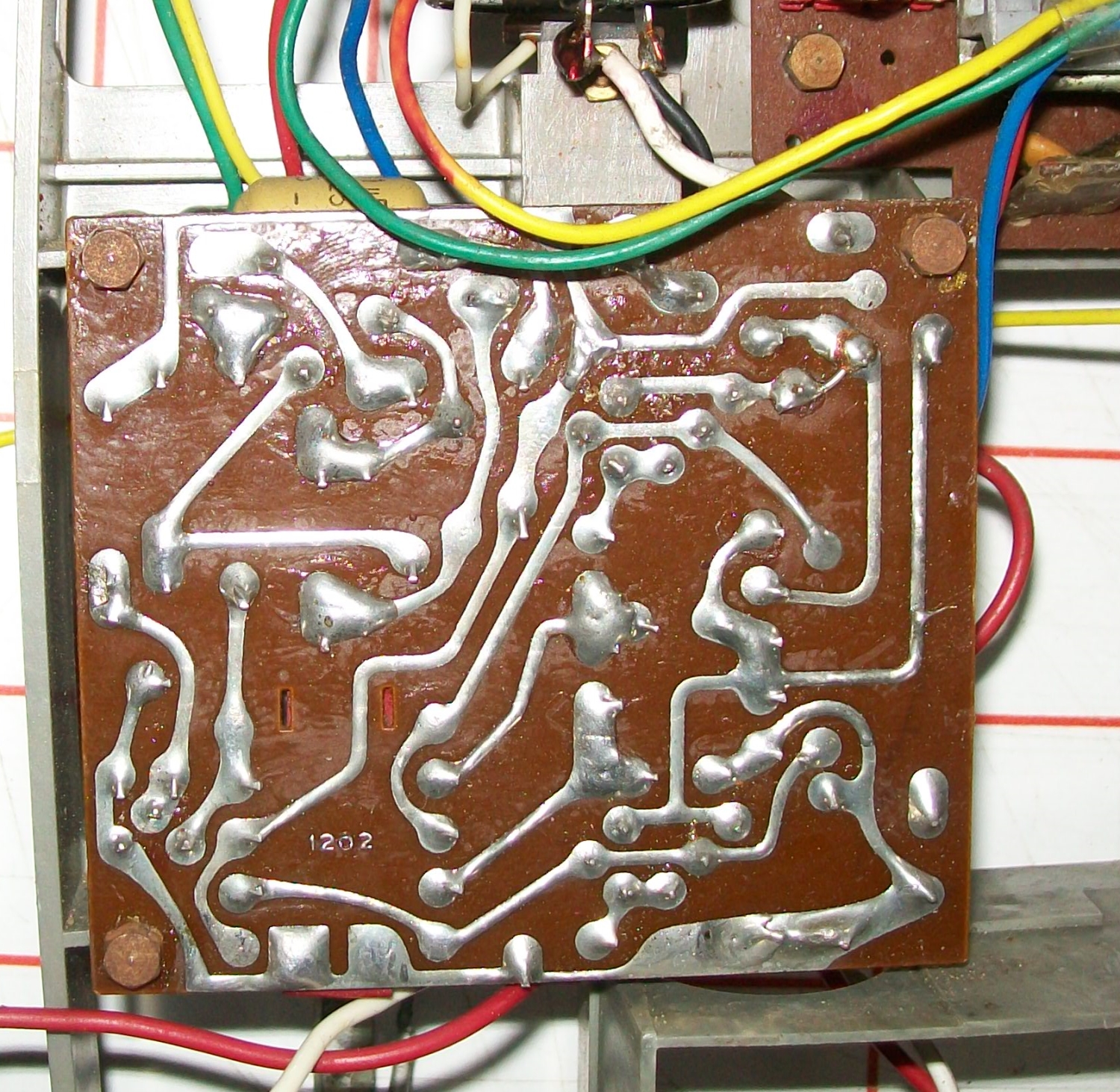

Comme il est simple à ouvrir, 2 photos des transistors ''bleus'' et le circuit imprimé.
Pour fario : très content de mon petit poste ''made in France''
| |
|
| Sujet : Sonolor Sélection 63 Nouveau | De Jacques (webmestre) Le 06-07-2016 à 16:59 sta |
|
Il y a une résistance cramée sous le fil noir
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De Icare59 Le 06-07-2016 à 17:16 sta |
|
Je pense que c'est un effet photographique. En regardant de prés avec une lampe, cette résistance est peinte en noir, et ensuite les anneaux de couleur.
Je regarderai demain à l'Ohmètre.
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De F6CER Le 07-07-2016 à 09:17 sta |
|
Bonjour
Le galvanomètre est bien un indicateur d'accord , il mesure le courant d'émetteur d'un transistor soumis à la CAG
Par contre il ne devrait pas battre au rythme de la modulation , le condensateur de 10uF de la CAG n'est peut-être pas au mieux de sa forme après tant d'années ....et les autres non plus !
|
|
| Sujet : Sonolor Sélection 63 Nouveau | De omale 13 Le 07-07-2016 à 10:14 sta |
|
bonjour
ce doit être la R de 100 que long vois un peut
défraichie
|
|
|
