| Sujet : oscilloscope Nouveau | De mitch Le 14-07-2016 à 15:06 sta |
|

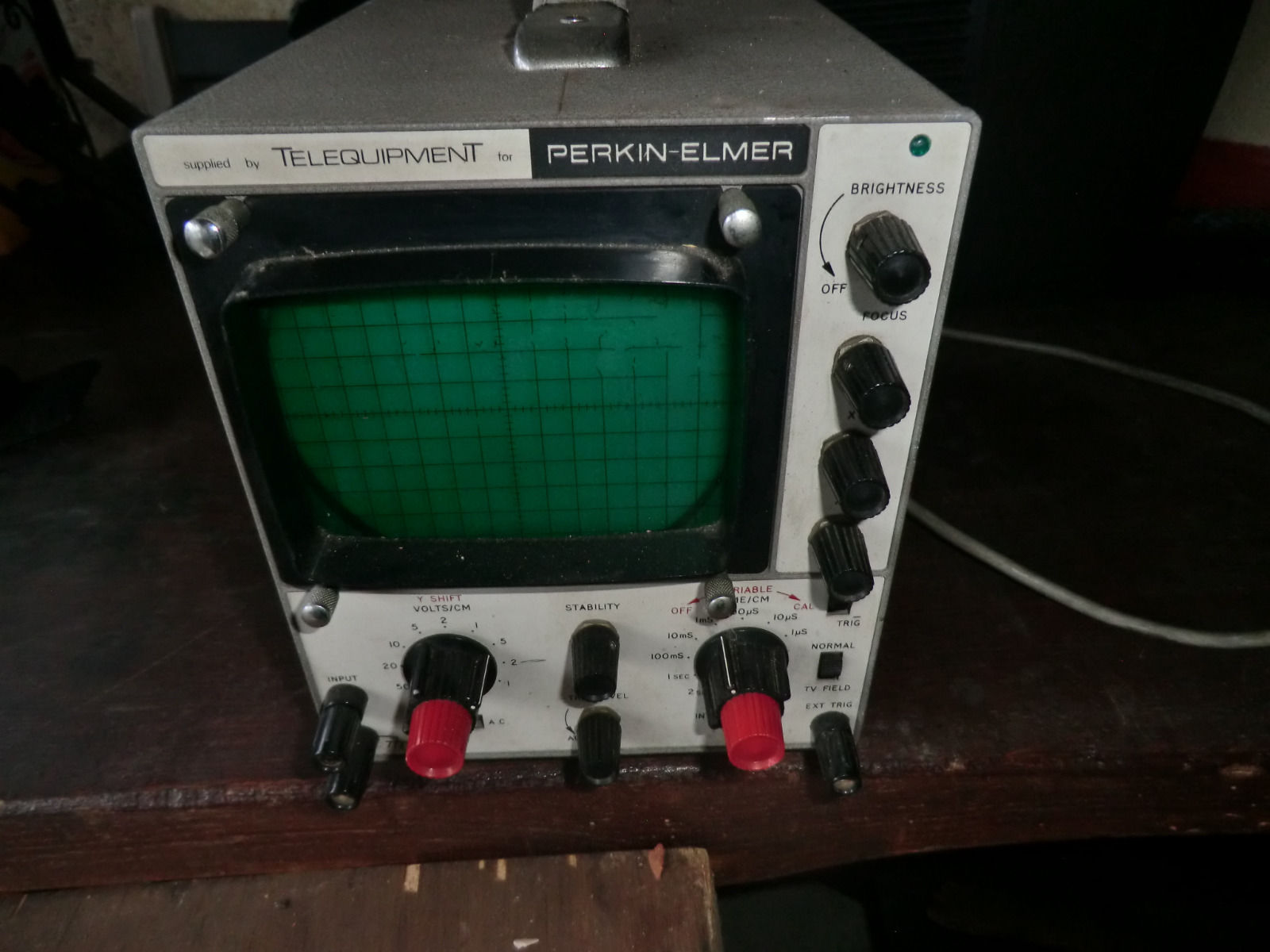

Bonjour je possède un oscilloscope PERKIN ELMER probablement des années 60 70 mais voila il s'allume on le voie par un voyant en interne car celui en externe ne s'allume pas ; les lampes s'allume mais chauffe très peu le transformateur reste froid et le tube cathodique ne s'allume pas je ne connais pas sa véritable tension 110 ou 220 volts aucune indication sur l'appareil mon essaie c'est fait en 110volts quelqu'un peut'être pourrait me renseigner et m'aider à trouver un mode d'emploie avec plans et schémas;merci d'avance à tous. Ci-joint une photo de l'appareil.
| |
|
| Sujet : oscilloscope Nouveau | De Michel87 Le 14-07-2016 à 15:24 sta |
|
Bonjour,
Pour la détermination de la tension d'alim:
Alimenter l'appareil en 110V
Mesurer la tension de filament sur un tube dont on connait les caractéristiques
Tension normale du filament : la tension d'alim est de 110V
1/2 tension normale du filament: la tension d'alim est de 220V
|
|
| Sujet : oscilloscope Nouveau | De Philippe Girard Le 14-07-2016 à 15:43 sta |
|
Bonjour,
Votre oscillo est un Telequipment,fabriqué pour perkin elmer....
Il ressemble beaucoup au S51....
Avez vous regardé dans les archives..?
|
|
| Sujet : oscilloscope Nouveau | De Philippe Girard Le 14-07-2016 à 15:55 sta |
|
Re..
Au cas ou ce serait le S51,il n'est pas dans les archives..
Il y a sur RM org,mais je ne suis pas abonné....
Attention,il ya forcément un commutateur 110/220 quelque part..
|
|
| Sujet : oscilloscope Nouveau | De bozec Le 14-07-2016 à 16:01 sta |
|
|
|
| Sujet : oscilloscope Nouveau | De bozec Le 14-07-2016 à 16:05 sta |
|
re
probléme de téléchargement alors le fichier en pièce jointe
| |
|
| Sujet : oscilloscope Nouveau | De mitch Le 14-07-2016 à 19:32 sta |
|

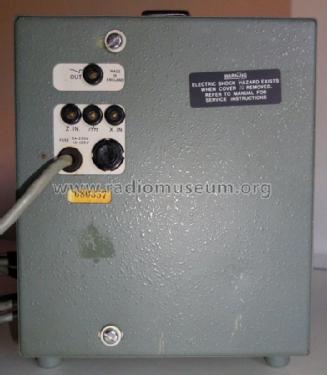

Merci à tous mais pour la tension ce n'est pas clair car à coté du cordon il y a bien marqué 110 et 220 volt mais pas de bouton pour mettre sur la bonne tension avec cela 4 orifices de fiche banal marqué out/ Z IN/une masse/et le dernier XIN. ci- joint la photo du panneau arrière.
Merci encore de bien vouloir me rensigner
Aussi j'ai trouvé les schémas ainsi que le manuel grâce à vous tous merci.
ps:(je suis allé sur la schématèque en dessous mais je n'es pas pu ouvrir de dossier dans cette rubrique??)
| |
|
| Sujet : oscilloscope Nouveau | De Thevenin Le 14-07-2016 à 23:53 sta |
|
Bonsoir
a mon avis faut ouvrir pour voir si il y a un commutateur (ou plusieurs emplacements de fusible suivant que l'on est en 110 ou 220V)
sur le schémas de Bozec il y a 3 enroulements en série (2 de 110 et 1 de 20) ce qui fait un appareil alimenté en 240V et pas de commutateur pour le faire marcher en 110
perso j'utiliserais la methode de michel (commencer en 110 et voir si il y a le 6V3 et si il n'y a que 3V passer en alim 220)
il faudrait aussi mesurer les tentions de sortie du transfo au cas ou il y ai une enroulement de coupé
|
|
| Sujet : oscilloscope Nouveau | De F6FLC Le 15-07-2016 à 03:06 sta |
|
|
|
|
