| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 08-08-2016 à 23:55 sta |
|

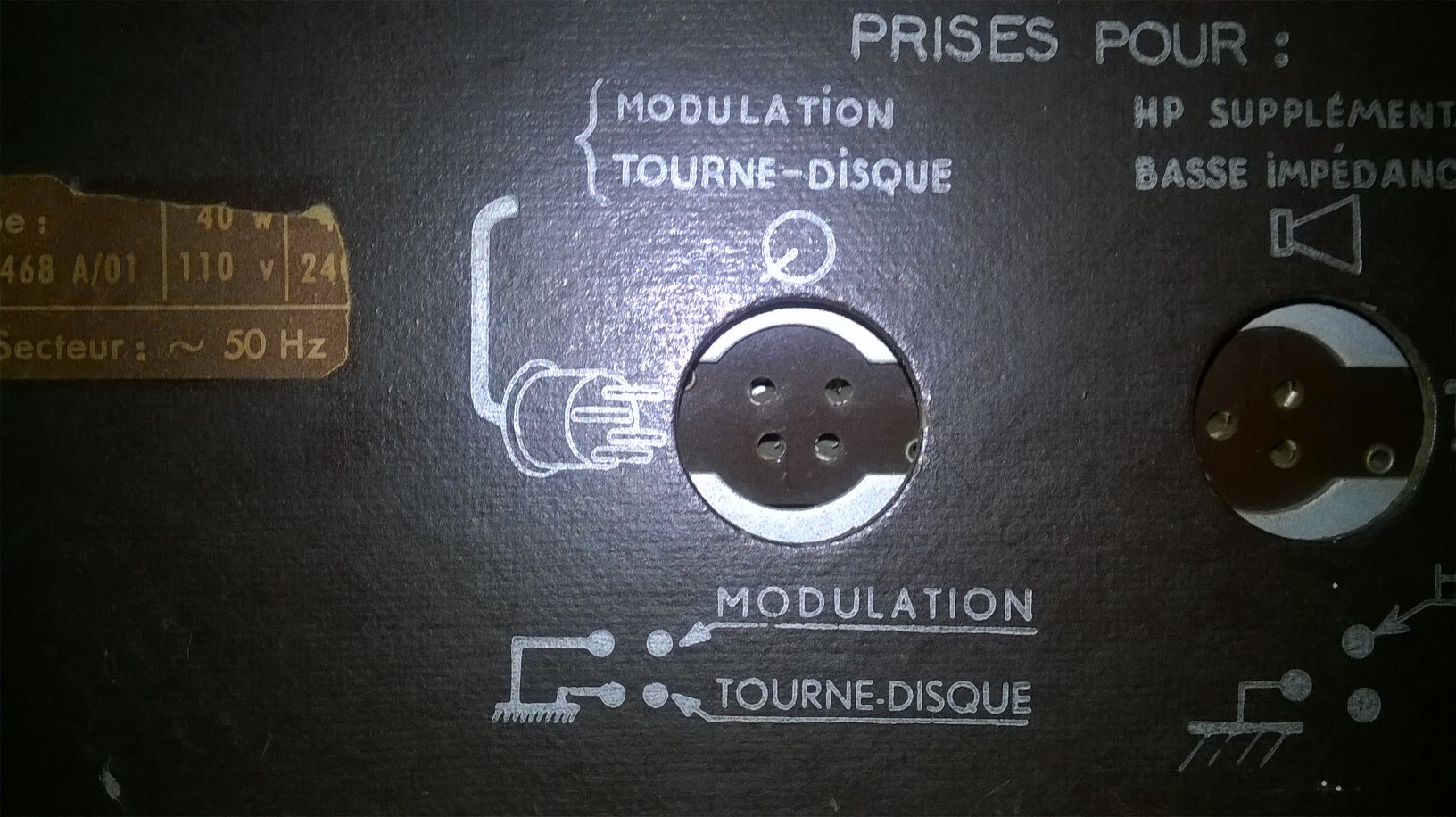

Bonjour j'ai fait l'acquisition d'une tsf radiola ra468a et j'aurais voulu savoir comment branché un lecteur externe sur une prise p.u a 4 broches merci d'avance
|
|
| Sujet : prise p.u 4 broches Nouveau | De dede2000 Le 09-08-2016 à 09:31 sta |
|
Je ne vois que 3 Broches pour la prise PU sur le schéma.
| |
|
| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 09-08-2016 à 12:44 sta |
|
je viens de voir que il y a deux broches qui serve pour la masse lol
je pensais branché le lecteur externe sur la broche tourne disque mais à quoi sert la broche modulation ?
| |
|
| Sujet : prise p.u 4 broches Nouveau | De Jean-Pierre T Le 09-08-2016 à 14:56 sta |
|
Bonjour.... au risque de me tromper:
Tourne disque > Tourne disque
Modulation > Micro.... la sensibilité n'étant pas la même...
Qu'en pensent les ''moustachus'' ?
Jean Pierre T
|
|
| Sujet : prise p.u 4 broches Nouveau | De GuyF6CTP Le 09-08-2016 à 16:00 sta |
|
Bonjour,
Regarder bien le schéma la prise PU passe par les commutation tandis que la prise modulation la rejoint en direct ce qui veux dire que pour le PU c'est radio ou PU et que par-contre la prise modulation peut servir pour parler dans toutes les conditions sans commutation.
Guy
C'est mal dit mais regardez tout y est
|
|
| Sujet : prise p.u 4 broches Nouveau | De pointcom Le 09-08-2016 à 19:20 sta |
|
Je ne sais pas ce que vous en pensez, mais je pense que le schéma est faux, pour le PU il faut appuyer sur GO et BE et dans ce cas l'entrée PU ne se connecte pas à la grille de l'ECL82 via le potentiomètre.
Autrement je pense que le modulation sert à connecter un magnétophone
|
|
| Sujet : prise p.u 4 broches Nouveau | De GuyF6CTP Le 09-08-2016 à 23:02 sta |
|
Faut vraiment vous prendre par la main pour lire ce schéma qui je l'avoue n'est pas très logique mais le commutateur PU du bas en position haute connecte directement sur la grille de la préampli
Guy avec les yeux encore ouvert
|
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 10-08-2016 à 00:19 sta |
|
Bonjour,
Modulation > sortie pour enregistrer soit le phono soit la radio selon ce qu'on écoute
Michel...
|
|
| Sujet : prise p.u 4 broches Nouveau | De GuyF6CTP Le 10-08-2016 à 00:37 sta |
|
|
|
| Sujet : prise p.u 4 broches Nouveau | De pointcom Le 10-08-2016 à 08:04 sta |
|
Re
J'ai représenté la commutation telle qu'indiquée et je vous remercie de bien vouloir m'expliquer le fonctionnement.
Merci
| |
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 10-08-2016 à 10:48 sta |
|
Bonjour,
tel que dessiné en rouge, le signal du PU ne va nulle part
Michel...
|
|
| Sujet : prise p.u 4 broches Nouveau | De pointcom Le 10-08-2016 à 11:25 sta |
|
C'est bien pour ça que je pense que le schéma est faux mais GuyF6CP a dit;
Faut vraiment vous prendre par la main pour lire ce schéma qui je l'avoue n'est pas très logique mais le commutateur PU du bas en position haute connecte directement sur la grille de la préampli
Guy avec les yeux encore ouvert
On ne doit pas avoir la même lecture
|
|
| Sujet : prise p.u 4 broches Nouveau | De GuyF6CTP Le 10-08-2016 à 11:59 sta |
|
C'est vrai le doyen est miron normal avec l'âge
un petit dessin vaut mieux que de long discours,
Effectivement il semble y avoir une erreur dans le schéma
Guy
|
|
| Sujet : prise p.u 4 broches Nouveau | De Phil Le 10-08-2016 à 12:38 sta |
|
Bonjour Guy,
Toujours en balade ?
|
|
| Sujet : prise p.u 4 broches Nouveau | De GuyF6CTP Le 10-08-2016 à 15:55 sta |
|
Bonjour Phil,
oui depuis que je suis sorti de ma galère je me remet je te ferait un fil pour t'expliquer.
Bonne journée
Guy
|
|
| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 13-08-2016 à 11:58 sta |
|

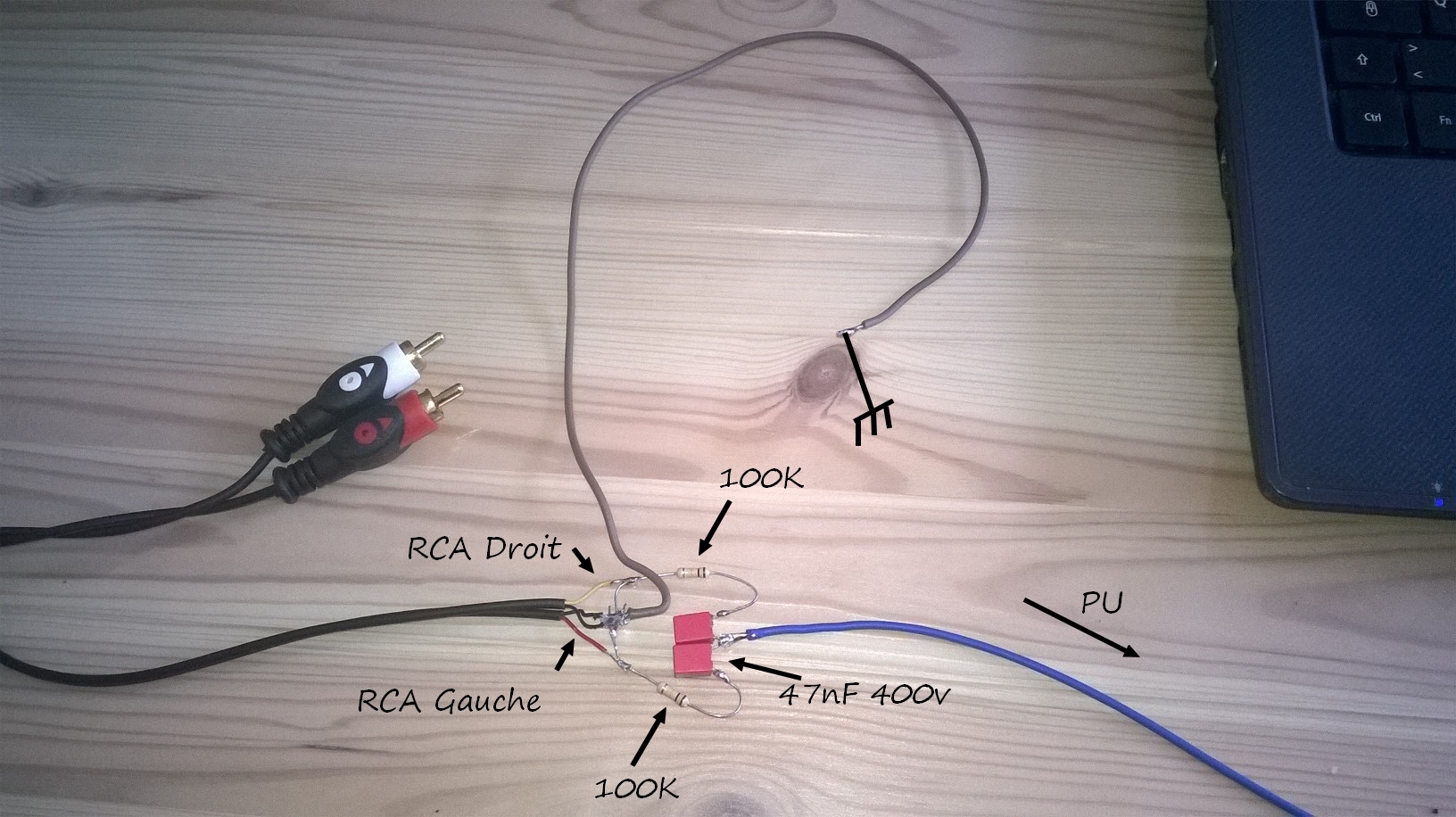

merci de votre aide par contre car j'ai fait un cordon jack pour le brancher dessus mais aucun son ne sort quelqu'un pourrait-il m'aider ??
| |
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 13-08-2016 à 12:56 sta |
|
Bonjour,
pour brancher quoi dessus quoi ?
aucun son ne sort pas d'où ?
Michel...
|
|
| Sujet : prise p.u 4 broches Nouveau | De Thierry Magis Le 13-08-2016 à 14:34 sta |
|
Les fils blancs et rouge provenant des fiches Cinch sont court-circuités avec la tresse de masse, logique qu'il ne ''sorte'' rien de cet adaptateur !
|
|
| Sujet : prise p.u 4 broches Nouveau | De Michel87 Le 13-08-2016 à 14:44 sta |
|
Ou alors, c'est un filtre '' passe rien ''...
|
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 13-08-2016 à 15:17 sta |
|
|
|
| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 13-08-2016 à 17:30 sta |
|
c'est pour brancher un lecteur externe sur la radio

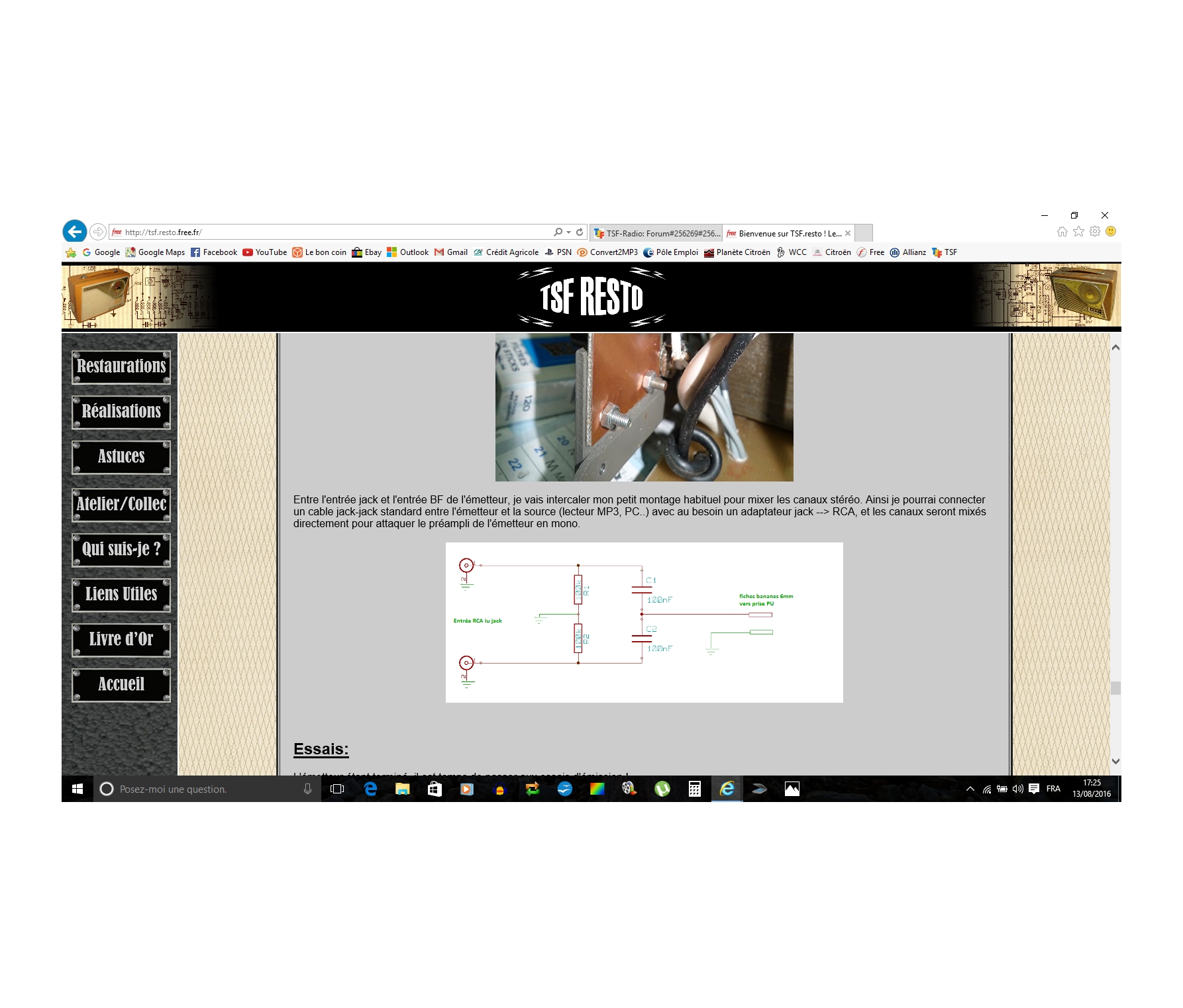

j'ai pris ce schéma la pour le faire
| |
|
| Sujet : prise p.u 4 broches Nouveau | De Jacques (webmestre) Le 13-08-2016 à 17:33 sta |
|
Vous avez mal câblé les 100K
|
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 13-08-2016 à 17:36 sta |
|
| |
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 13-08-2016 à 17:37 sta |
|
Et pas besoin des 100 K, on met directement les fils rouges et jaunes sur les capas rouges
|
|
| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 13-08-2016 à 17:52 sta |
|
j'ai fait comme vous m'avez dit toujours pas de son
|
|
| Sujet : prise p.u 4 broches Nouveau | De bthiry Le 13-08-2016 à 18:12 sta |
|
premier test à faire pour vérifier votre adaptateur:
vous touchez avec le doigt la tige centrale de la fiche cinch blanche ou rouge , cela doit ronfler fort dans le HP
Benoît
|
|
| Sujet : prise p.u 4 broches Nouveau | De XYZ du 56 Le 13-08-2016 à 18:17 sta |
|
Parfois, pas souvent, mais parfois! le fait de faire des erreurs détruit certains composants.
Peut-on affirmer que le fait d'avoir ''court-circuité'' les prises RCA n'ont pas ''achevés'' ce qui se trouve avant?
|
|
| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 13-08-2016 à 18:19 sta |
|
oui en touchant ca ronfle
|
|
| Sujet : prise p.u 4 broches Nouveau | De F6FLC Le 13-08-2016 à 18:19 sta |
|
S'il y avais 2 x 200 W, peut-être, mais là, non
Michel...
|
|
| Sujet : prise p.u 4 broches Nouveau | De bthiry Le 13-08-2016 à 20:29 sta |
|
c'est bon signe ! cela devrait fonctionner.
essayez de connecter l'appareil qui vous sert de source sur un autre ampli pour voir si la sortie fonctionne bien.
qu'utilisez-vous comme source audio ?
|
|
| Sujet : prise p.u 4 broches Nouveau | De pierre62730 Le 16-08-2016 à 18:59 sta |
|
oui je l'ai connecté sur un autre ampli et cela fonctionne
J'utilise un pc et une tablette comme source
|
|
| Sujet : prise p.u 4 broches Nouveau | De bthiry Le 16-08-2016 à 19:59 sta |
|
et votre PC et / ou tablette sort sur des fiches CINCH ?
|
|
| Sujet : prise p.u 4 broches Nouveau | De guyguy Le 16-08-2016 à 20:09 sta |
|
La masse (file marron ) est-elle bien raccordé ? à la masse du poste .
le niveau de sortie (en volts ) pas suffisant ?.
|
|
| Sujet : prise p.u 4 broches Nouveau | De pointcom Le 16-08-2016 à 20:39 sta |
|
La sortie d'une tablette est en basse impédance (32 ), le poste est en haute impédance (2M).
Il faut un niveau très élevé pour que ça fonctionne et encore .
Sur un ampli récent l'impédance est de 47 K, l'écart est moins important.
|
|
| Sujet : prise p.u 4 broches Nouveau | De guyguy Le 17-08-2016 à 16:17 sta |
|
Sur votre ampli à transistors , utilisez une sortie HP avec une R de 8à 16ou plus , raccordez par
2 condos , les 47 nF ,1sur le (+) ,1 sur le (-) , en espérant de rien casser ,
Je demande une confirmation pour ce montage !!! .
Pierre62 : attendez d'autres réponses ....
|
|
|
