Sujet : Ten tec 1253 Nouveau De fario  Le 19-08-2016 à 20:22 sta

    Bonjour à tous,
    Pour répondre à gege55, je réalise ce récepteur depuis......3 mois et j'ai un petit retour à faire partager.
    Sur le site de F6BCU tout y est pour un amateur.
    Pour moi il reste des difficultés a savoir les transistors J310 sensible à l'électricité statique et qui ''dégage facilement'' ( mais c'est réglé) et maintenant la réaction n'est pas progressive j'utilise des selfs moulées mais j'ai du adjoindre des condensateurs ajustables mais pour moi ce n'est pas satisfaisant comme résultat.

    Cordialement




Sujet : Ten tec 1253 Nouveau De F6CER  Le 19-08-2016 à 20:49 sta

    Bonsoir
    Je suis très étonné de voir les ennuis que vous avez avec les J310 j'en ai utilise des quantités industrielles et je n'ai jamais noté aucune sensibilité à l'électricité statique .
    Contrefaçons provenant de Chine ?


Sujet : Ten tec 1253 Nouveau De fario  Le 20-08-2016 à 08:52 sta

    Bonjour à tous,
    Oui j'ai eu une quinzaine de J310 hs des leur arrivée ( testée R: infinie entre n'importe quelle entrée) le fournisseur sur eBay a remplacé gentiment 2 fois mais je pense qu'il venaient de
    '' made in très loin'' et peut-être des contrefaçons.
    La réalisation des CI est facile et possible au stylo marqueur ( à l'ancienne)
    Le montage n'a pas de difficultés particulières ni les composants.
    Ce montage me tient à cœur et je veux le mener au bout.

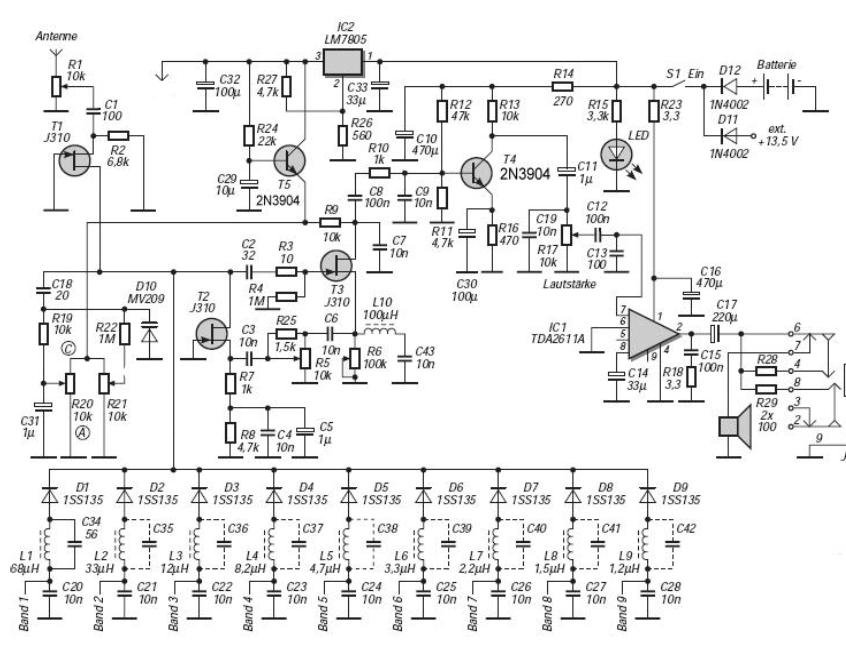

    N'ayant pas les valeurs de self exactes j'ai remplacé des 56 pf en parallèle par un ajustable mais je suis très hors de la bande annoncée ( la formule de Thomson est loin du résultat)
    Ensuite sur ce montage j'ai un manque de sensibilité ( sur long fil)
    le réglage de R6 ( 100k) est sur une plage trop étroite et en changeant des composants je ne suis pas encore au point, j'ai essayé pas mal de modif mais je n'ai pas ( pour l'instant) de bon résultat.
    Le facilité avec la quelle la réalisation et le fonctionnement de ce montage est expliquée sur le net est un peu vague car certains composants ( R en autre ) ont des valeurs différentes.
    Je suis preneur de bonnes idées.
    Cordialement à tous
    Michel F-59388


 Fichier
.PNG



Sujet : Ten tec 1253 Nouveau De fario  Le 20-08-2016 à 09:00 sta

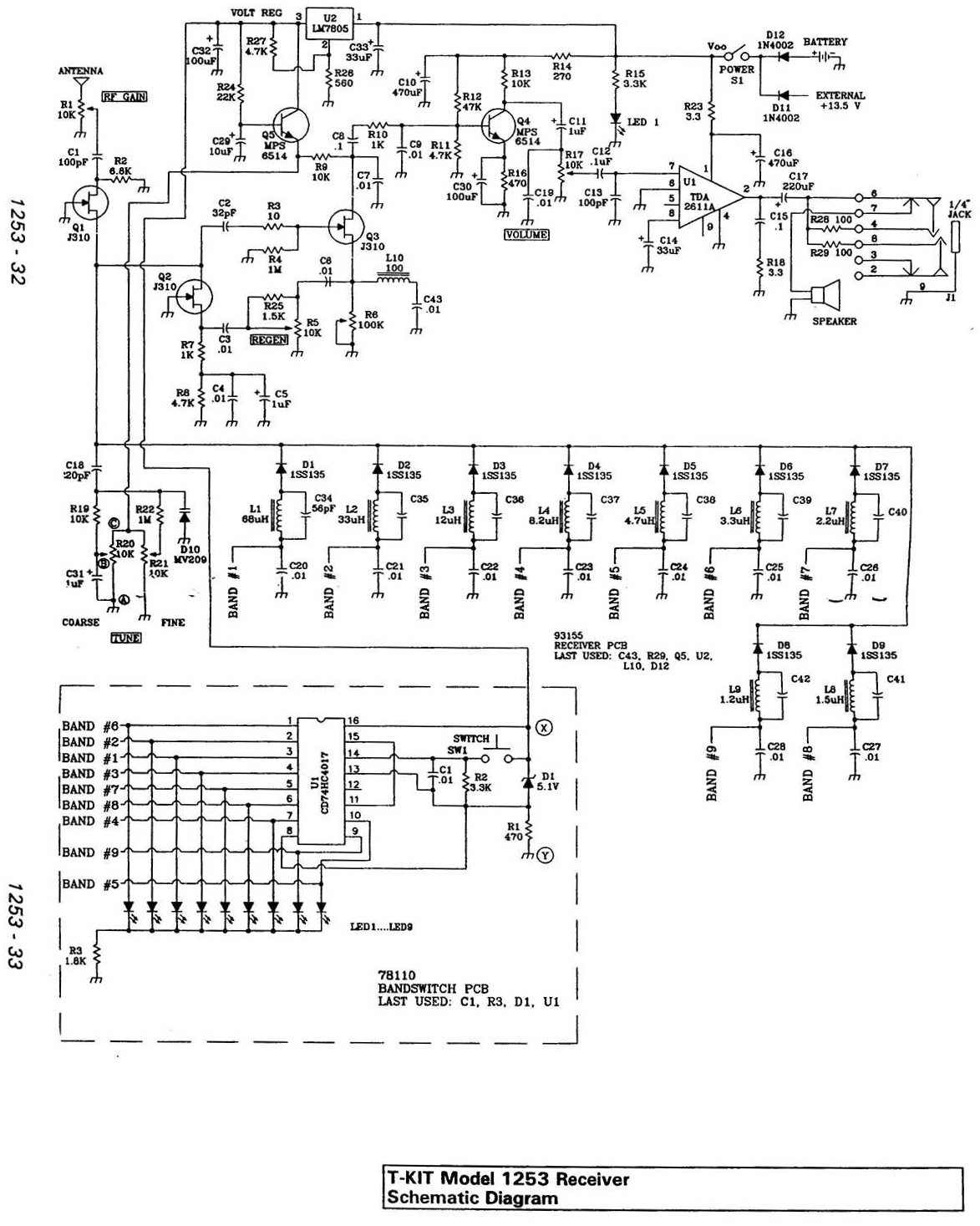

    Autre schéma

 Fichier
.PNG



Sujet : Ten tec 1253 Nouveau De fario  Le 20-08-2016 à 10:12 sta

    Re Bonjour à tous,

    Si j'ai des difficultés pour la mise au point du tentec 1253 en revanche j'ai réalisé le circuit suivant en lui adjoignant un rotacteur pour avoir plusieurs gammes:
    sensibilité surprenante, écoute de la BLU parfaite.

    Michel F-59388

 Fichier
.PNG



Sujet : Ten tec 1253 Nouveau De fario  Le 20-08-2016 à 10:15 sta

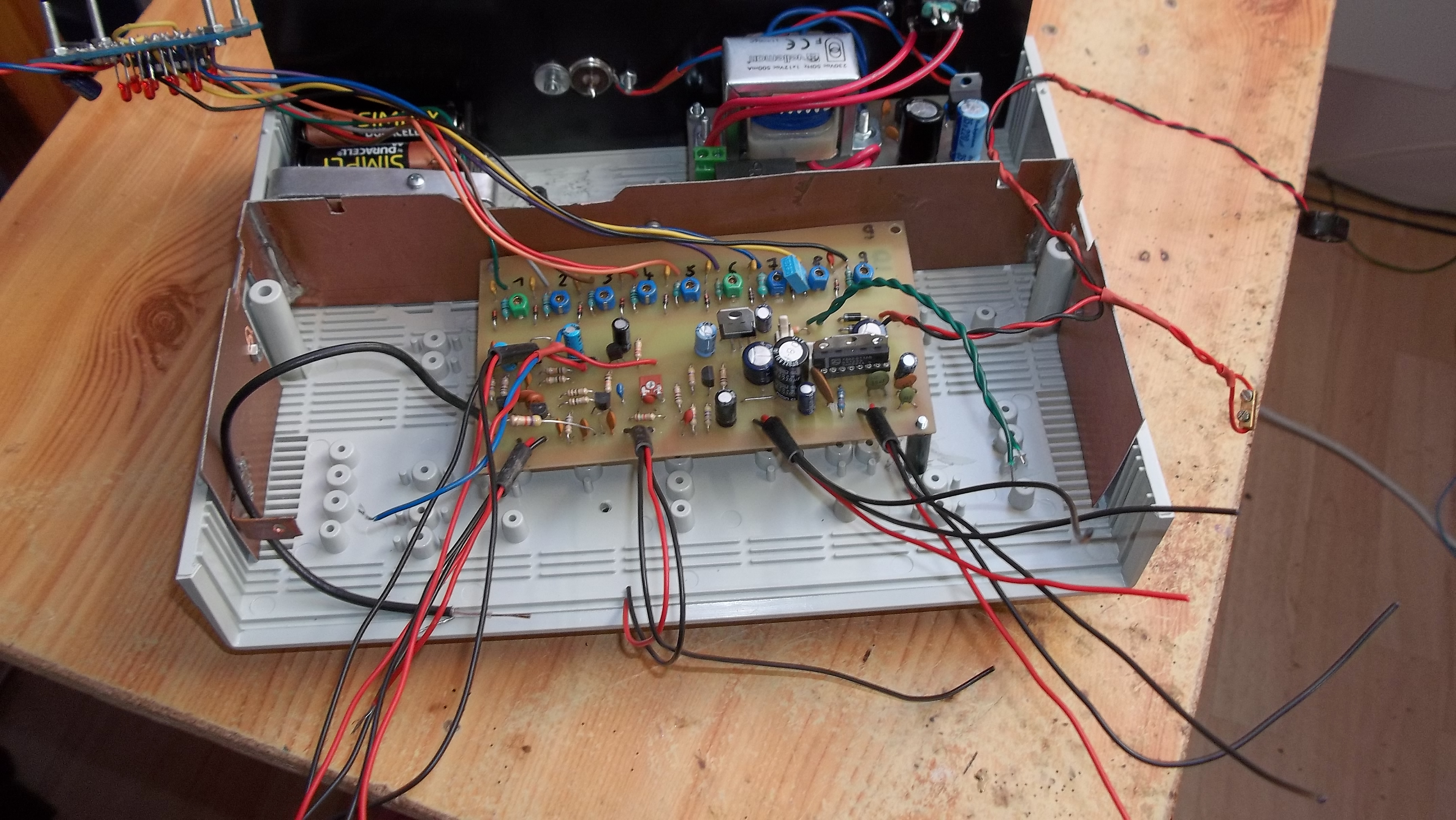

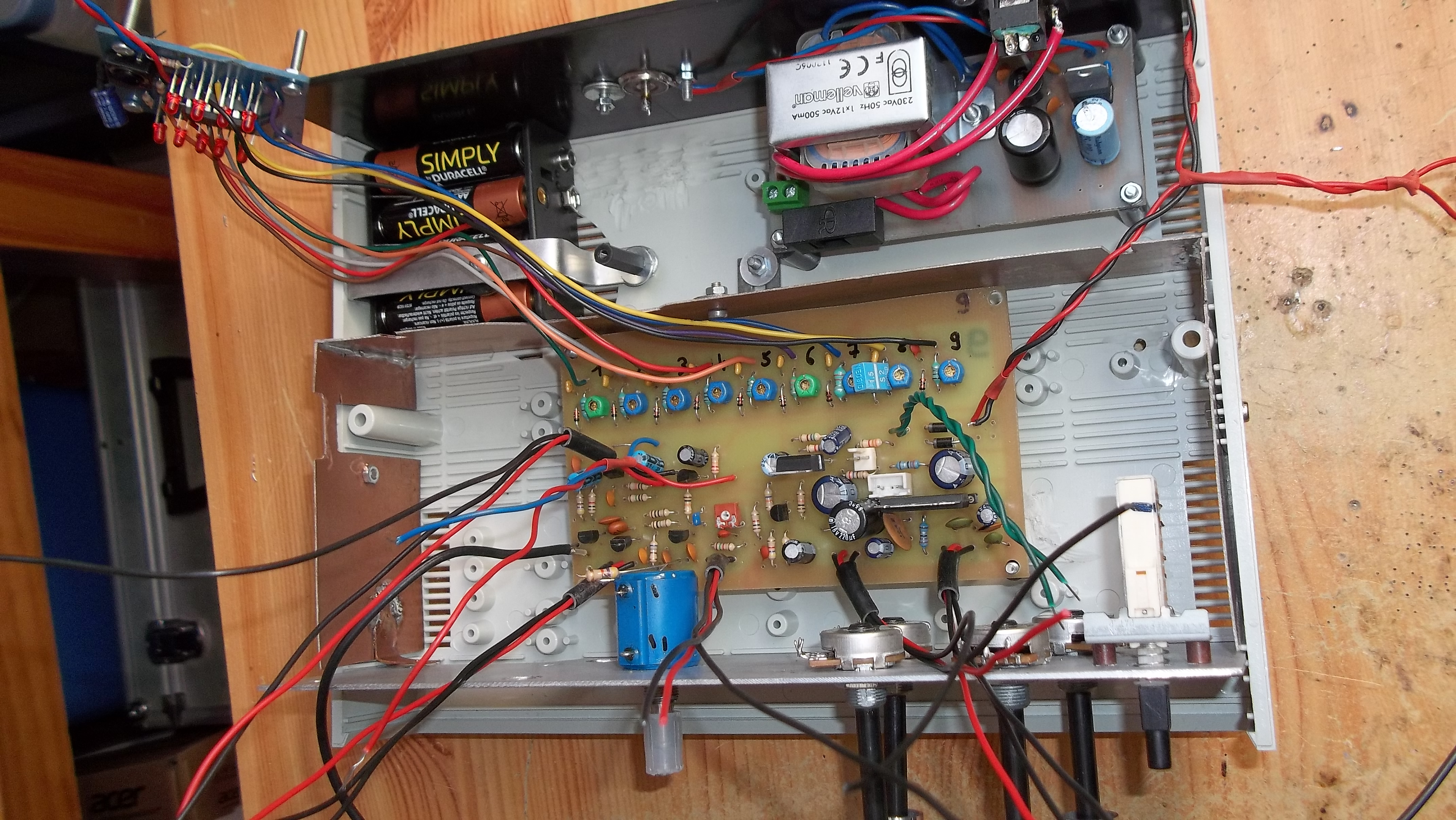

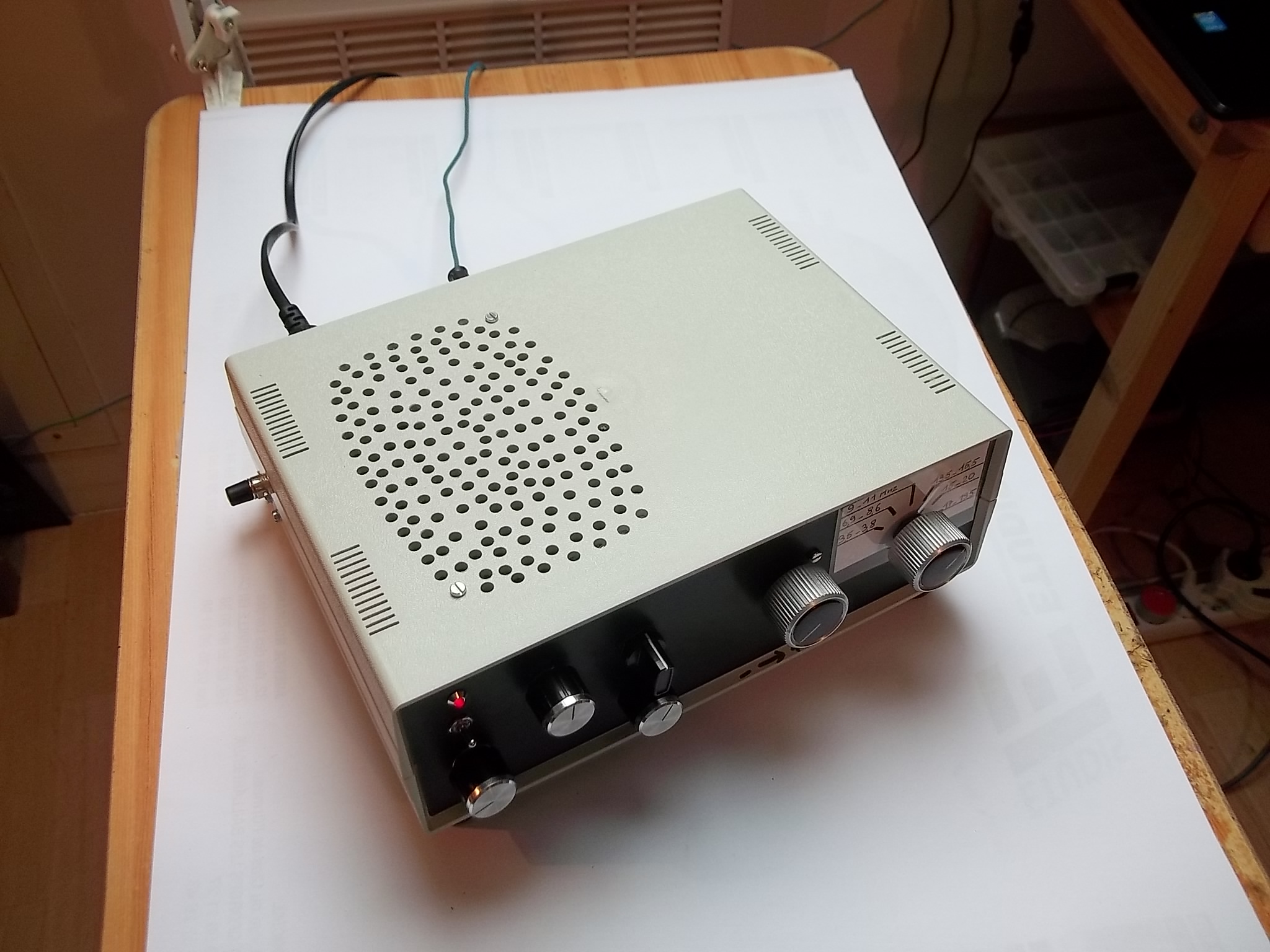

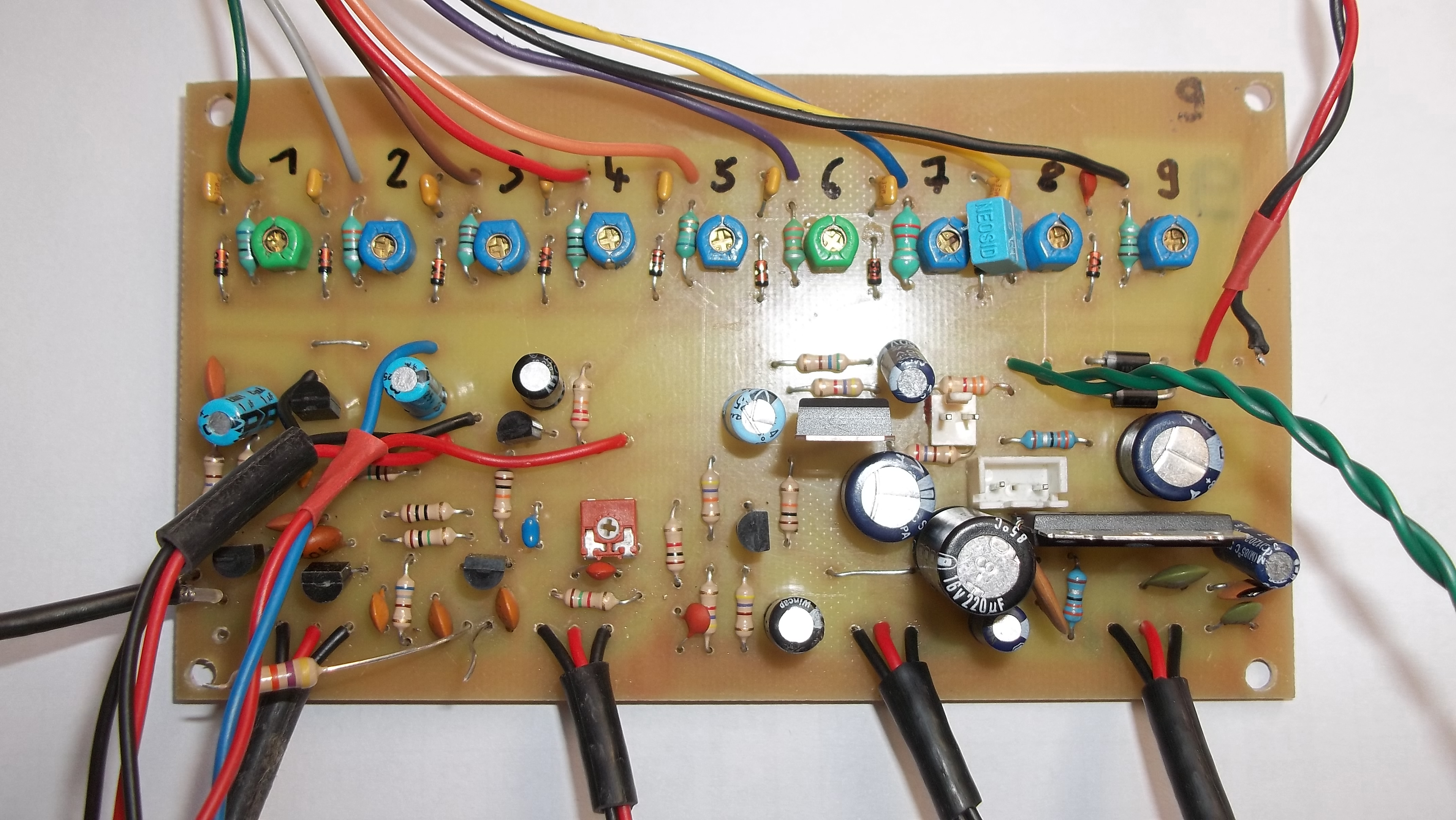

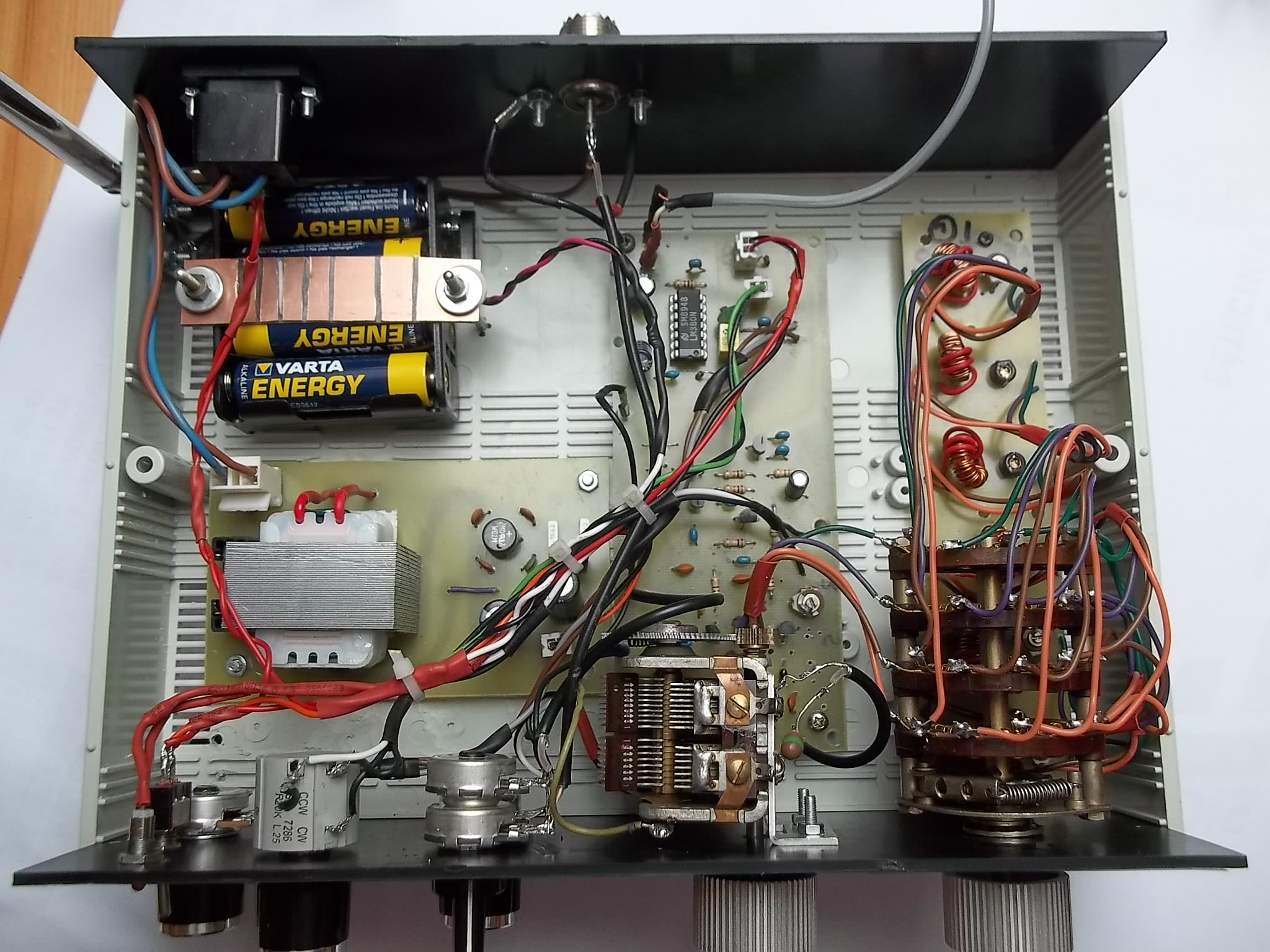

    Photos supplémentaires




Sujet : Ten tec 1253 Nouveau De F6CRV  Le 20-08-2016 à 10:28 sta

    bonjour
    félicitations pour cette belle réalisation -
    c'est du beau travail -
    jean-claude -


Sujet : Ten tec 1253 Nouveau De fario  Le 20-08-2016 à 11:30 sta

    Mais avec le tentec, je bute sur la mise au point finale
    ma réaction est réglage sur une page minuscule et c'est difficile de décoder la blu pourtant il y a une démultiplication avec un potard de 10 k.
    J' ai vérifié tout mes composants
    Avis aux avis je suis à l'écoute de tous pour finaliser mon projet.

    Bonne journée à tous


Sujet : Ten tec 1253 Nouveau De fario  Le 23-08-2016 à 11:14 sta

    Bonjour à tous,
    J'ai rechangé R8 ( 4.7 k) par une 470 ohm et là les résultat est prometteur
    Je l'avais déjà fait sans résultat ( un j310 devait être hs).
    J'ai de la réaction sur une plus grande plage et le récepteur non branché à l'antenne réagi bien au générateur en marche.

    à suivre

    Cordialement Michel



Sujet : Ten tec 1253 Nouveau De DidierTsf  Le 17-02-2020 à 23:59 sta

    Bonjour Michel F-59388

    J'espère que le sujet n'est pas trop vieux.
    J'ai fait des essais sur un récepteur comme le votre, voir fichier joint.
    Le récepteur entre en oscillation mais le signal du récepteur est trop faible, par contre l'effet de main ou un doigt sur le tore amplifie considérablement le signal reçu, en l’occurrence du cw sur 80m. Même phénomène lorsque je pose un, tournevis sur la borne chaude du cv de 300PF.
    Antenne long fil au grenier.
    Je cherche et je tourne en rond.
    Comme vous je pensais adapter ce montage avec plusieurs bande par commutation des LC.
    J'hésite à monter le Ten Tec 1253 vu les nombreux échecs et j'aimerai rester en CV air avec un démultiplicateur.
    Merci d'avance pour vos conseils.
    Didier F-70103


Sujet : Ten tec 1253 Nouveau De F6CER  Le 18-02-2020 à 08:30 sta

    bonjour
    quel montage avez vous réalisé ? j'espere que ce n'est pas celui la
    sinon le phénomène que vous décrivez est classique d'un ampli HF qui ne fonctionne pas
    dites nous quel scéma vous avez utilisé

 Fichier
.PNG



Sujet : Ten tec 1253 Nouveau De fario  Le 18-02-2020 à 14:19 sta

    Bonjour Didier,
    Je me sers très souvent de mon récepteur et je suis émerveillé:
    la réaction est délicate à régler mais c'est un régal pour celui qui est patient et j'arrive à d'excellent résultats ( campagne +long fil).
    Tu vas sur le toile et sur l’excellent ( à mon très humble avis) site de F6BCU tu cherches clone récepteur ONTARIO
    et tu trouveras ton bonheur.
    Tiens nous au courant.

    Cordialement
    Michel F-59388


    (
    Je te joins un autre schéma e le schema e mon resultata
    jl
    B


Sujet : Ten tec 1253 Nouveau De fario  Le 18-02-2020 à 16:19 sta

    Re Didier,
    Je suis entrain de finir le 1253 et j'ai fait quelques petites modifs.
    Si tu le réalises contacte moi ce sera avec plaisir que je te répondrai.
    Pour en revenir à ton montage je n'ai eu aucun problème d'accrochage et il a fonctionné du premier coup, vérifie bien tout.

    Cordialement

    Michel F-59388

 Fichier
.PDF



Sujet : Ten tec 1253 Nouveau De DidierTsf  Le 20-02-2020 à 15:21 sta

    Bonjour Fario,

    Je suis sur le point de monter le Ten Tec 1253.
    En observant votre carte je vois que vous avez mis des 33 ohms pour R18 et R23 alors que sur le schéma ce sont des 3,3 ohms. ???

    Amicalement

    Didier

    F-70103


Sujet : Ten tec 1253 Nouveau De RETRO25  Le 20-02-2020 à 18:02 sta

    @ DidierTsf
    non, il s'agit de résistance tolérance 1 pour cent série E96.
    le dernier anneau argenté est un multiplicateur par 0.01 dont c'est bien une 3.3 ohms !
    cordialement
    JB


Sujet : Ten tec 1253 Nouveau De DidierTsf  Le 05-03-2020 à 01:55 sta

    Bonjour,

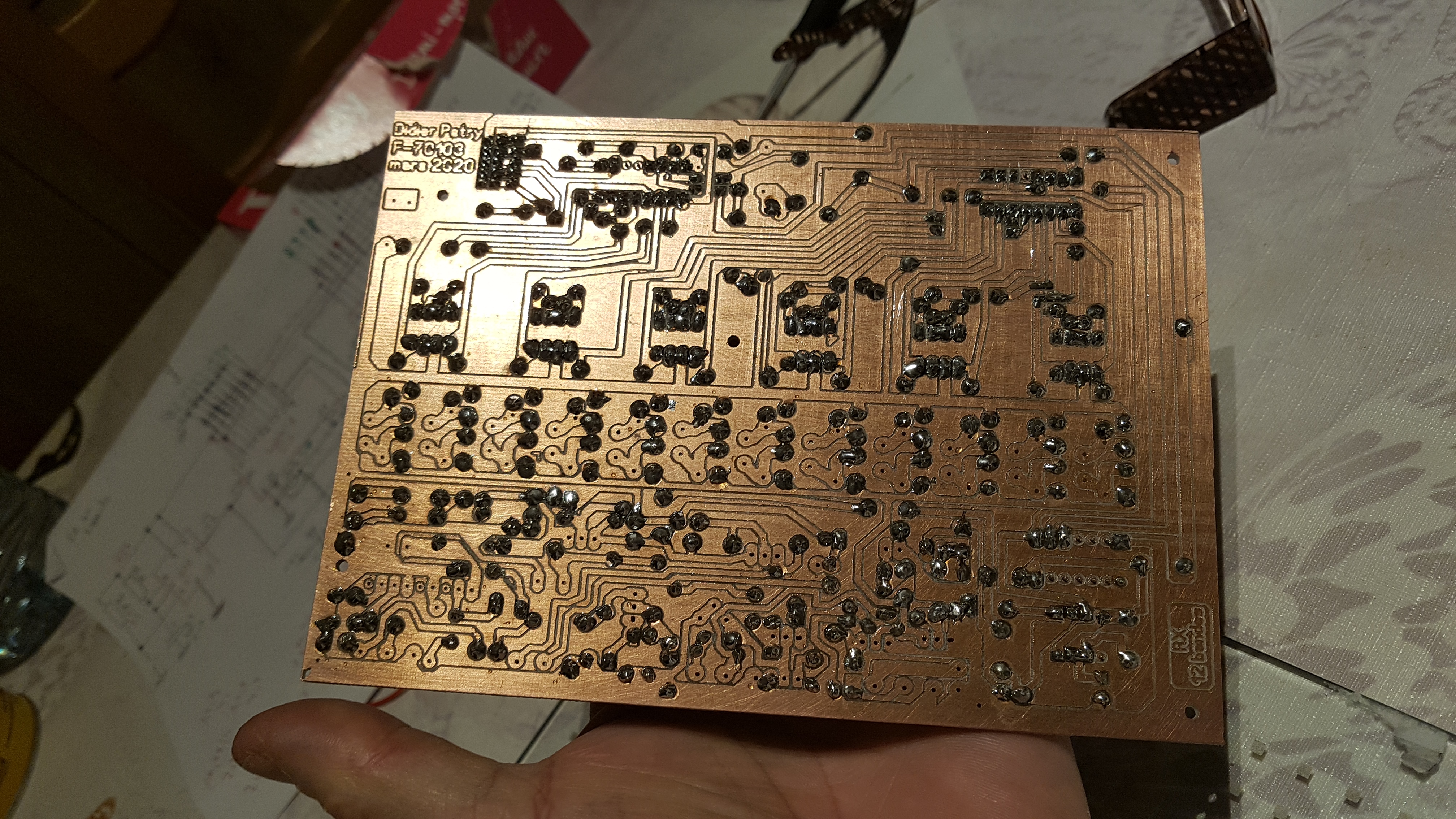

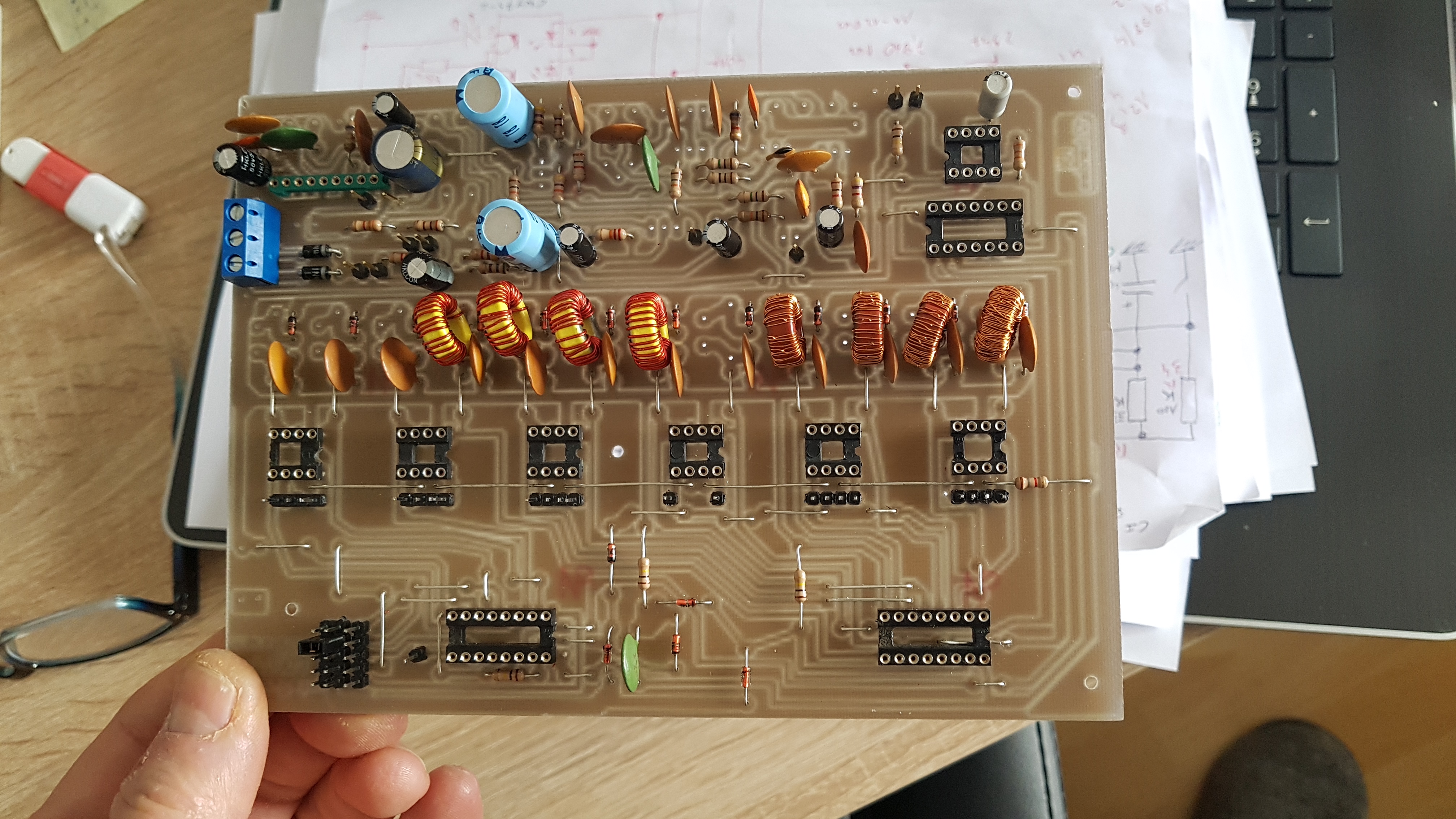

    J'ai gravé le circuit imprimé avec ma cnc 3018pro.
    Je termine doucement le montage du Ten Tec 1253 modifié.
    J'avoue l'avoir modifié.
    J'ai ajouté 3 bandes pour monter jusqu'au 10 et 11m.
    Comme il fallait plus de lignes de commutation j'ai placé deux 4017 en cascade et commandé par un 555, donc pas de sursauts et commutation douce sur 12 bandes.
    Pour éviter les fils hf baladeurs j'ai placé des optocoupleurs pour l'affichage des leds de visualisation. Les 4017 envoient l'alimentation aux jfet à travers les filtres LC, les leds peuvent être cablees avec des fils de longueur quelconque.
    J'ai supprimé la partie zener 5,1v.
    Je me pose la question sur les vraies valeurs de R2, qui sur les schémas fait 6,8k et dans la liste de composants R2 est donnée pour 680 ohms ?
    Idem pour R8, 4,7k sur schéma.
    Quelles sont les bonnes valeur ?
    Pour R18 j'ai mis 6,8 ohms, l'ampli TDA 2611A fonctionne parfaitement bien.

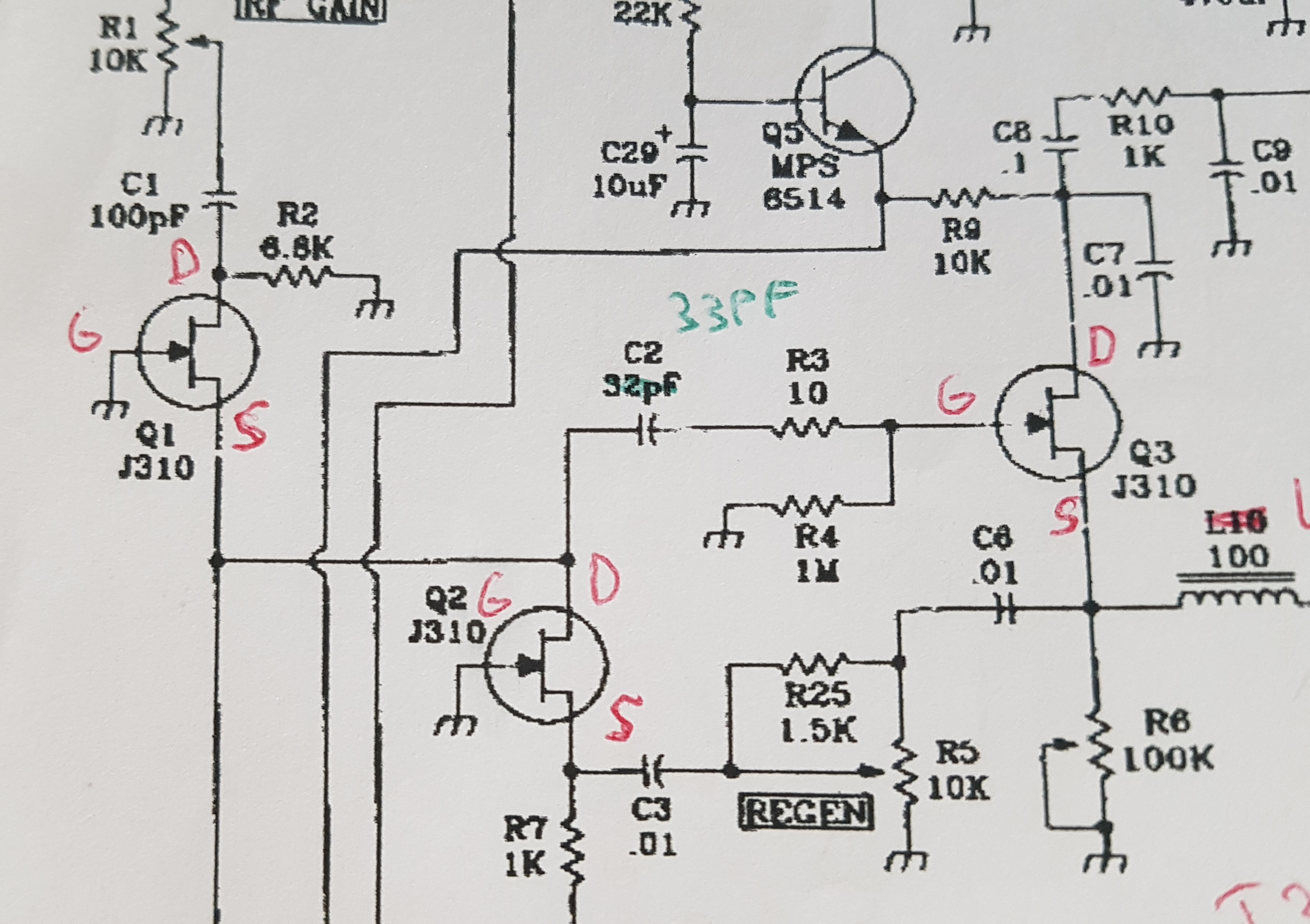

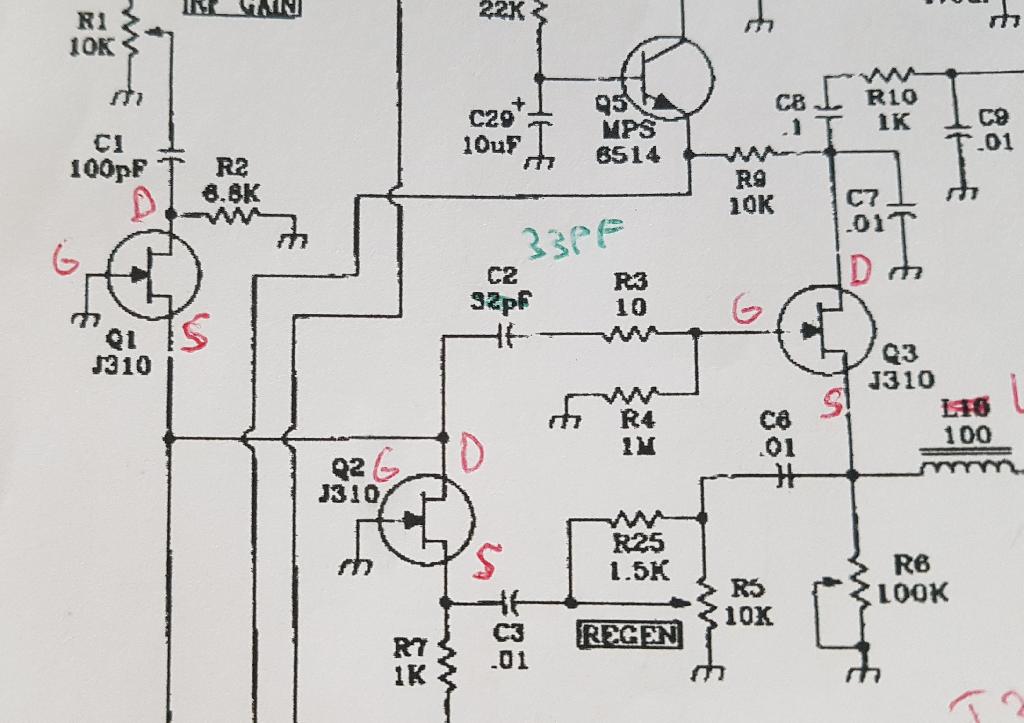

    Dernière question sur les jfet j310,
    Sur l'image ci-jointe, le brochage en rouge est-il correcte sur le schema ?
    J'attends les jfet en commande pour tester .
    Merci pour vos réponses.

    73
    Didier F70103




Sujet : Ten tec 1253 Nouveau De fario  Le 05-03-2020 à 20:08 sta

    Profil bas et chapeau pour ''les modifs''
    mes compliments

    Michel ( fario)


Sujet : Ten tec 1253 Nouveau De fario  Le 19-03-2020 à 08:26 sta

    Bonjour Didier
    Est ce que tu as fini ton montage?

    Michel ( fario)
