| Sujet : transfo de sortie Nouveau | De jldeck Le 05-09-2016 à 18:16 sta |
|
je cherche un transfo de sortie pour poste Grundig 3295 alimenté par
> ELL80, ou équivalent. Un enroulement du primaire coupé et à la masse...
> Eventuellement autre équivalent. Je ne connais pas l'impédance de ces deux
> enroulements.
> Merci pour votre aide
> Jean louis
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 05-09-2016 à 18:39 sta |
|
|
|
| Sujet : transfo de sortie Nouveau | De jldeck Le 05-09-2016 à 19:11 sta |
|
merci,
plus précisément, c'est 10Kohms par enroulement ou pour les deux?
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 05-09-2016 à 22:49 sta |
|
re
normalement 10 a 11 k  pour les deux je pense
|
|
| Sujet : transfo de sortie Nouveau | De Marcel Bourguinet Le 05-09-2016 à 23:34 sta |
|
Non c'est 2 x 10k
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 05-09-2016 à 23:45 sta |
|
re
comme il est écrit 10 à 11 k selon la classe
de anode a anode j'ai pensé ca 10 k
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 06-09-2016 à 00:02 sta |
|
re
@ Marcel donc comme ca exact >>
| |
|
| Sujet : transfo de sortie Nouveau | De F6CER Le 06-09-2016 à 00:41 sta |
|
Non, 10K d'anode a anode = 2x 2500 Ohms
|
|
| Sujet : transfo de sortie Nouveau | De pointcom Le 06-09-2016 à 08:25 sta |
|
Je pense comme omale 13
F6CER 2 x 2500 ça fait 5000, le courant d'anode débite dans un enroulement par rapport au +, il faut donc 10K par enroulement, me trompe-je ?
|
|
| Sujet : transfo de sortie Nouveau | De pointcom Le 06-09-2016 à 08:56 sta |
|
Re
J'ai regardé le schéma, l'ELL80 est utilisée pour les 2 canaux, le transfo n'est pas à double enroulement.
Le montage est particulier
Jean Michel
| |
|
| Sujet : transfo de sortie Nouveau | De F6CER Le 06-09-2016 à 09:33 sta |
|
@point com , il faudrait revoir vos bases de l'electricité
|
|
| Sujet : transfo de sortie Nouveau | De Marcel Bourguinet Le 06-09-2016 à 11:19 sta |
|
pour faire bref: comme la charge est déterminée par le rapport au carré, la moitié de l'enroulement du primaire pilote la moitié au carré de la charge soit Zpp/4.
|
|
| Sujet : transfo de sortie Nouveau | De Michel81 Le 06-09-2016 à 11:49 sta |
|
Bonjour,
Sa dépend combien de jaunes ont a dans le cornet ?moi je vois:
10kilos de pastis divisé par quatre buveurs sa fait 2,5 kilos chacun après si tu voie double sa fait 2x5 kilos
Bon soleil,il tape en ce moment!
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 06-09-2016 à 11:53 sta |
|

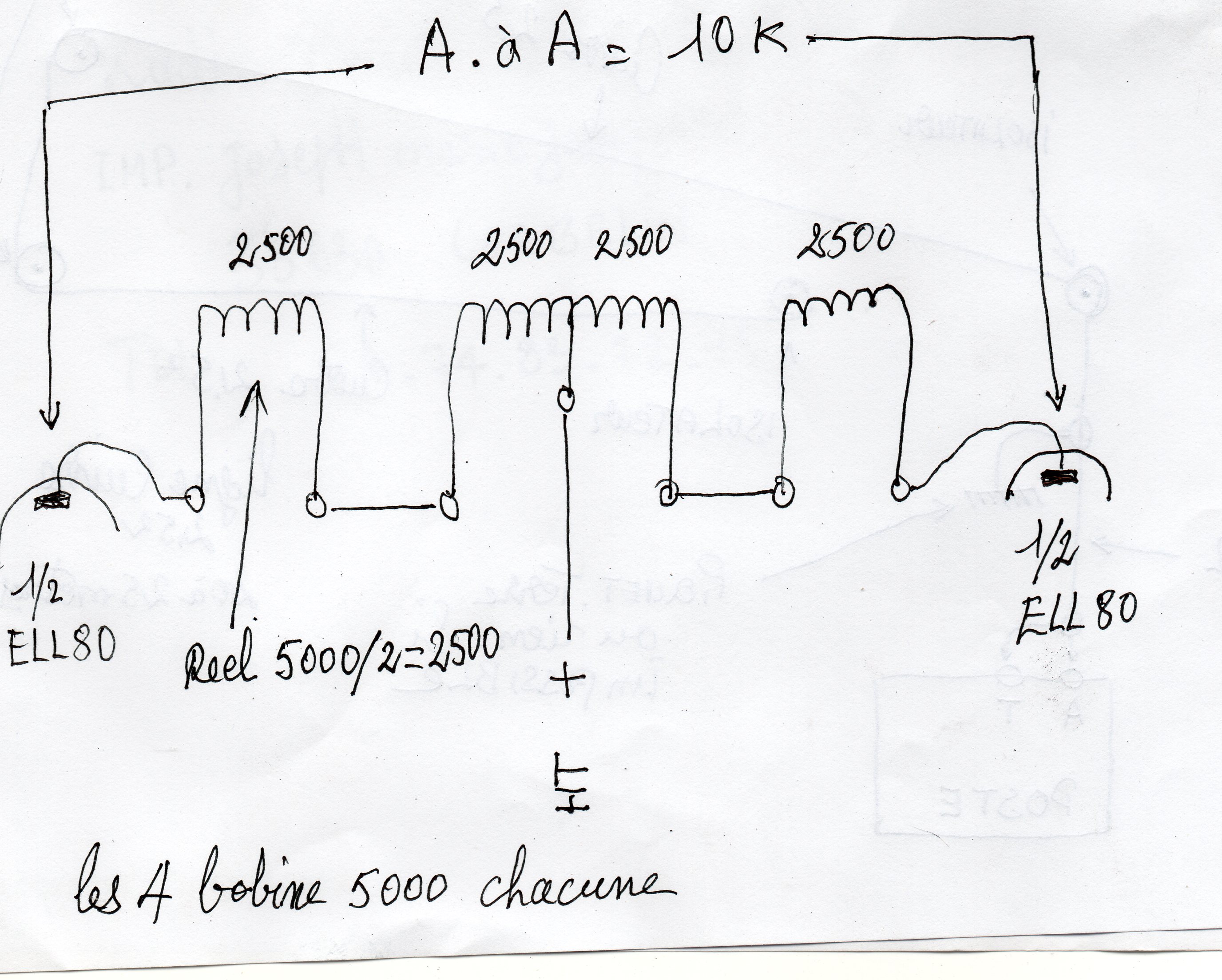

bonjour
@ F6CER , vous voulez dire que le bobinage de chaque élément fait 5k
et comme il son en série cela donne 5000/2=2500 chaque portion
donc au total 4*2500 et de ce fait 10 k de A a A
excuse moi si pas exact
| |
|
| Sujet : transfo de sortie Nouveau | De Marcel Bourguinet Le 06-09-2016 à 11:56 sta |
|
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 06-09-2016 à 12:12 sta |
|
re
@ Marcel rigole pas mais explique merci t'es sympa
|
|
| Sujet : transfo de sortie Nouveau | De F6CER Le 06-09-2016 à 12:23 sta |
|
Le rapport d’impédance est égal au carré du nombre de tours
si l'on a deux enroulements de 2500 Ohms et qu'on les met en série sur le même noyau magnétique , il en résulte un bobinage qui a deux fois plus de tours de fil , l’impédance totale entre les deux extrémités est alors de 4x2500 = 10000 Ohms
Si l'on avait trois bobinages de 2500 Ohms en série l’impédance serait multipliée par 9 et on aurait au total 22500 Ohms, avec quatre enroulements , l’impédance serait multipliée par 16 etc. etc.
|
|
| Sujet : transfo de sortie Nouveau | De Marcel Bourguinet Le 06-09-2016 à 12:26 sta |
|
Ne le prend pas mal omale j’étais entrain de siroter un jaune.
Voilà, cela dépend dans quelle classe fonctionne les tubes.
Dans certains catalogues de transformateurs pour amplificateur de type Push Pull il est spécifié une impédance dite Rpp, c'est à dire de plaque à plaque (Zaa anode à anode).
Si le montage est polarisé proche de la classe B l'impédance de charge d'anode sera Zpp/4
Si le montage est polarisé en classe A sera Zpp/2.
Ce qui veut dire que cette impédance peut varier de une(classeA) à fois à deux fois(classeB) sa valeur, en fonction de la polarisation adoptée avec le même transformateur.
Ainsi, par exemple un transformateur de push pull ayant un Rpp=4000Ω aura pour le tracé de sa droite de charge par tube:
2000Ω en classeA (Zpp=4000Ω)
1000Ω en classeB (Zpp=4000Ω)
Et quelque chose vers 1500Ω en classe AB
Pas si simple donc le choix du transformateur de sortie...
Une petite explication ?...Bon allez on y va.
Dans un ampli Push pull en classeA, les deux tubes fonctionnent simultanément.
Si on suppose que chaque tube fournit une tension e1 pour l'un et e2 pour l'autre,sachant que ces tensions sont en opposition de phase on a:
e1=-e2
La tension au primaire du transformateur est ainsi :
e = e1-e2 soit e= e1-(-e1) = 2*e1 donc,
Si Rpp est l'impédance plaque à plaque et le courant de plaque ip,par tube on trouve son impédance de charge:
ip = e/Zpp = 2*e1/Zpp , soit Zp= e1/ip = Rpp/2
Retenons: Zp=Zpp/2 (en classeA)
Dans un ampli Push pull en classeB, les deux tubes fonctionnent alternativement.
Si on suppose que chaque tube fournit une tension e1 pour l'un et e2 pour l'autre,sachant que ces tensions sont en opposition de phase, comme précédemment, on a:
e1=-e2
La tension par demi primaire est ainsi e1 , ou e2,
Si Zpp est l'impédance de plaque à plaque, comme chaque tube voit un demi primaire, il voit la motié du nombre de spires(Np) totale (N) du primaire.Et puisque l'impédance est de la forme:
Zpp = k*N² N=2*Np => Zp = k* (Np/2)² soit Zp=Zpp/4
Retenons: Zp=Zpp/4 (en classeB)
Etonnant ! Non?...
|
|
| Sujet : transfo de sortie Nouveau | De omale 13 Le 06-09-2016 à 12:43 sta |
|
re
merci F6CER et Marcel de l'explication
|
|
| Sujet : transfo de sortie Nouveau | De Michel81 Le 06-09-2016 à 12:53 sta |
|
C est bien cela que j essaye de vous expliquer à ma manière ,tout dépend si on et en classe A apte ou en classe B bourré !étonnant!
en tout cas merci Marcel pour l explication scientifique.
|
|
| Sujet : transfo de sortie Nouveau | De jldeck Le 06-09-2016 à 14:15 sta |
|
Merci pour ces explications détaillées. je vais vérifier l'inductance de l'enroulement qui est encore opérationnel. En regardant les caractéristiques de la lampe il s'agit bien de l'impédance plaque à plaque qui est de 10 kohms.
|
|
|
