Sujet : radio lampe vintage Nouveau De pat45  Le 10-11-2016 à 12:22 sta

    Bonjour,

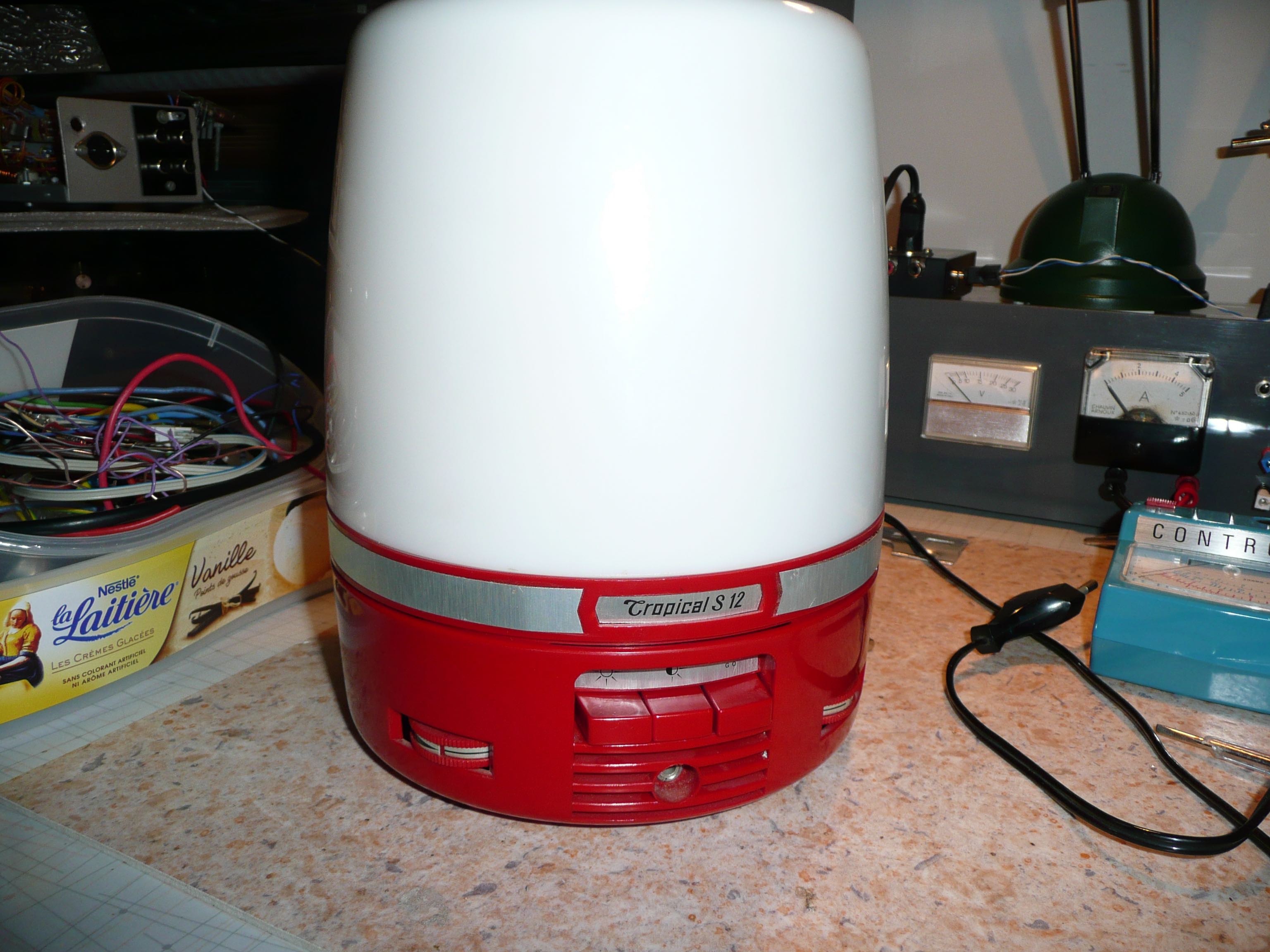

    je me penche actuellement sur une radio/lampe PO-GO made in Italy. La radio fonctionnait, mais la lampe a été bricolé côté éclairage, notamment la position éclairage faible visiblement obtenue en faisant fonctionnait le transfo de la radio en auto-transfo abaisseur de tension sur le primaire. J'ai rétablit le branchement d'origine et du coup probablement fusillé le transfo ! ampoule 25 W trop puissance ? transfo fragile ? ... autre ? ... je n'ai aucune doc ! j'ai à présent 160 mA à vide sur le transfo , et donc un échauffement rapide !

    Quelqu'un aurait-il des info sur cet appareil dont je ne connais pas la marque ( Tropical S12 ) ? ou des conseils à me donner ?

    Je pense déjà changer le transfo, mais je ne connais pas la tension du secondaire.

    merci




Sujet : radio lampe vintage Nouveau De RETRO25  Le 10-11-2016 à 13:03 sta

    bjr

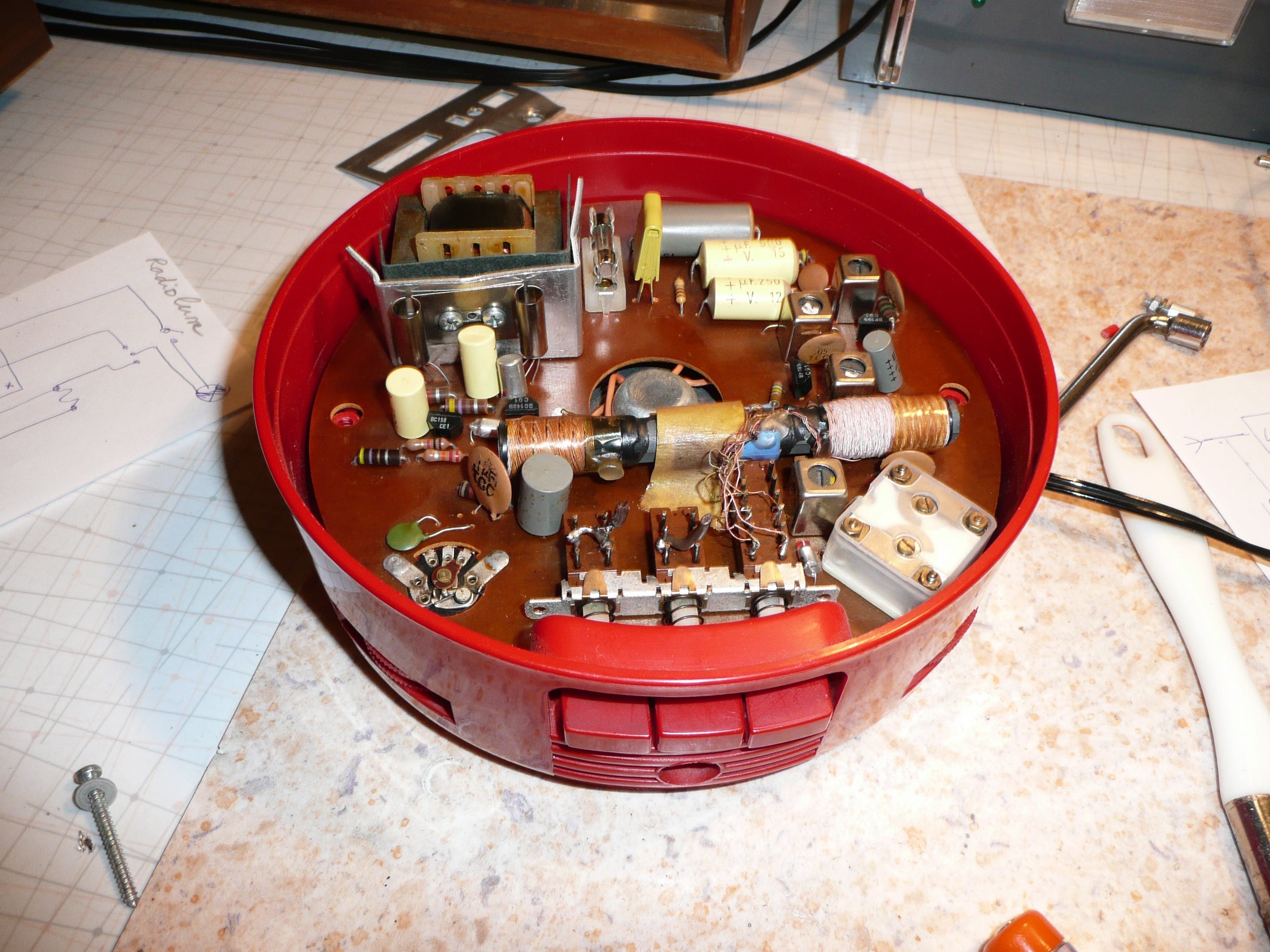

    sur la photo côté composants, on voit deux condensateurs electro-chimiques - leur tension de services est indiquée 12 V pour l'un d'entre eux, 15 V pour le second...
    il existe tjrs une marge de sécurité entre la tension de service la ,plus faible des condos chimiques et la tension d'alim.

    supprimez les modifications que vous avez faites il y a certainement un court-circuit qq part

    le transfo n'est peut-être pas mort ! - démontez le et testez le d'abord

    si vous avez un contrôleur universel a minima :

    déconnectez le transfo et testez ses enroulements à l'ohmmètre. HORS TENSION naturellement !
    vous devez normalement trouver qq centaines d'ohms pour le primaire en 240 V et entre 6 et 11 ohms pour le secondaire.

    si les impédances des enroulement sont correctes, connectez le primaire au secteur et testez la tension au secondaire - laissez le branché qq minutes , si il ne chauffe pas exagérément c'est qu'il est encore bon -
    Ensuite, par précautions, testez et changez au besoin les condensateurs chimiques . ils sont peut-être HS ?
    de toute façon si votre transfo chauffe anormalement, c'est qu'il y a certainement un court-circuit qq part

    vérifiez à ce SUJET si une goutte de soudure n'est pas restée collée entre deux pistes du CI
    voyez aussi les deux gros ponts de soudure qui apparaissent sur la photo au niveau du sélecteur de gammes. tout cela ne parait pas nickel !

    cordialement JB


Sujet : radio lampe vintage Nouveau De RETRO25  Le 10-11-2016 à 13:10 sta

    le titre de votre post n'est pas exact !

    il s'agit d'un récepteur radio GO-PO à transistors ( vintage certes )

    juste pour le fun ..


Sujet : radio lampe vintage Nouveau De pat45  Le 10-11-2016 à 14:02 sta

    merci JB, oui mon titre n'est pas exact mais c'est bien la partie ''lampe'' ( éclairage ampoule secteur ) qui me pose un problème. Côté récepteur radio c'est OK ( sauf le transfo maintenant à changer ), à se demander si je suis bien sur le bon forum ? .... mais je n'ai rien trouvé dans la rubrique ''lampadaire''.

    En tous les cas Merci pour vos conseils, je vais déposer le transfo et faire les essais que vous préconisez

    Merci



Sujet : radio lampe vintage Nouveau De ON5WF  Le 10-11-2016 à 17:28 sta



    Bah! A la limite, c'est quand même une radio a(vec) une lampe

    ON5WF


Sujet : radio lampe vintage Nouveau De Thierry Magis  Le 10-11-2016 à 21:02 sta

    Bonjour

    C'est le même genre que la Europhon ''Lampada'' : http://www.doctsf.com/gra…

    Schéma approchant (disponible sur le lien donné ci dessus) ?

    Cordialement
    Thierry


Sujet : radio lampe vintage Nouveau De Marcel Bourguinet  Le 10-11-2016 à 22:03 sta

    On nom exacte est TROPICAL RADIOLUME mod S12, mais pas trouvé de schéma


Sujet : radio lampe vintage Nouveau De RETRO25  Le 11-11-2016 à 02:32 sta

    Bsr à tous
    attention au lien donné par Thierry Magis, sur son schéma le transfo est un 24 volts alternatifs ce qui fait 24 volts x 2 de tension continue redressée filtrée !

    le vôtre doit être un 9 V ou un 12 V maxi ! car on aperçoit comme je vous l'ai dit deux chimiques dont les tensions de service sont respectivement 12 V et 15 v ***************** transfo 24 V = mort des chimiques qui risquent d'exploser !

    si vous avez fait les vérifs et que le transfo est HS , en cas de doute persistant quant à la tension d'alimentation, essayez d'abord avec une pile de 9 volts à brancher en sortie du redresseur vous verrez bien si le poste se remet à fonctionner ... c'est une première étape après avoir vérifié les éventuels courts-circuits
    cordialement

    JB


Sujet : radio lampe vintage Nouveau De pat45  Le 11-11-2016 à 07:15 sta

    Vous avez vu juste JB et je devrais pouvoir me débrouiller sans schéma !

    Ne trouvant pas de court-circuit sur le circuit imprimé, j'ai essayé de faire fonctionner la radio en 9V avec une alim externe, et elle fonctionne parfaitement. J'ai ensuite déposé le Transfo qui lui aussi fonctionne normalement, ne chauffe plus, et délivre 8V alternatif au secondaire : bonne nouvelles !

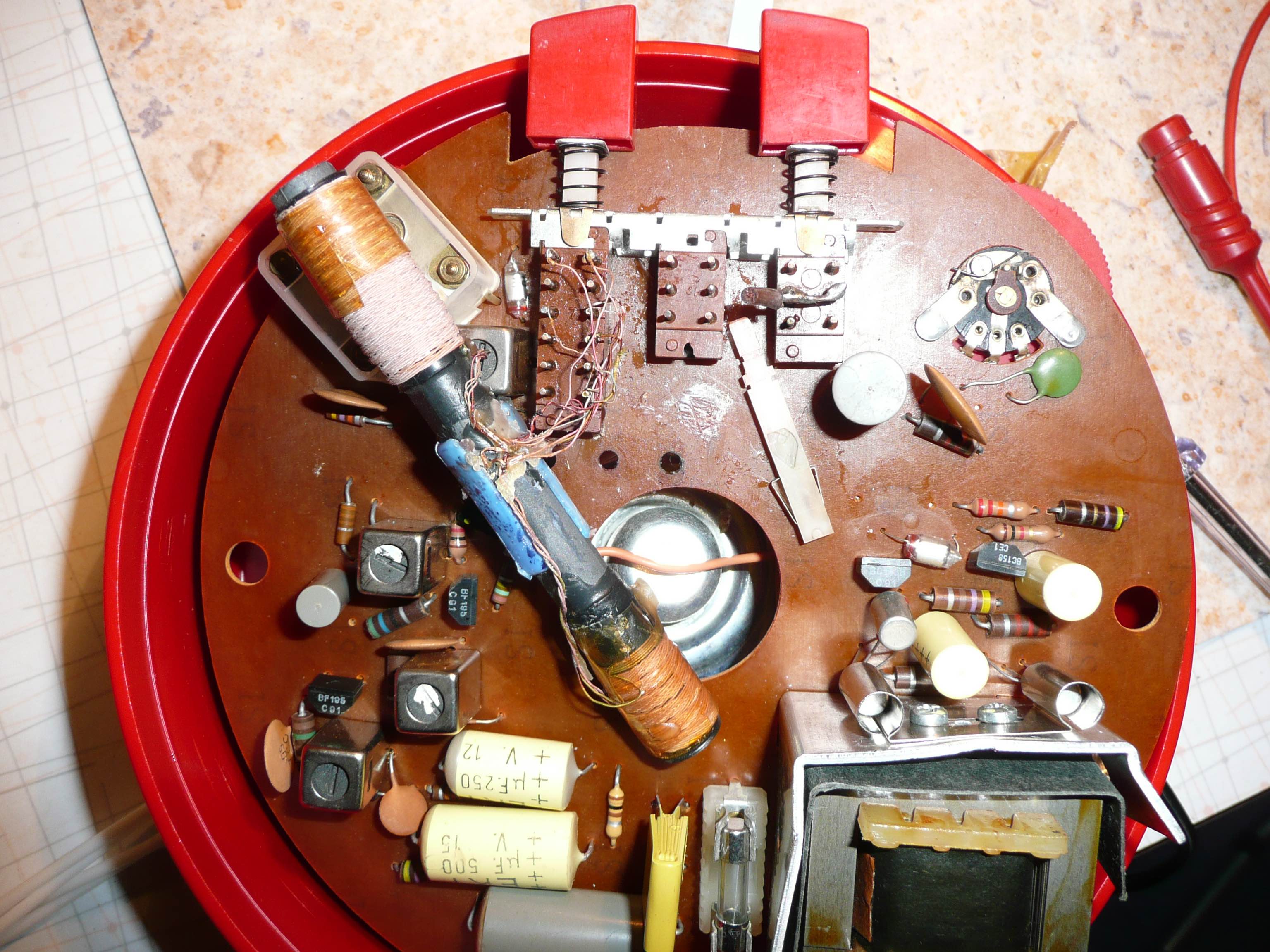

    Je me suis donc remis à la recherche du ''court-circuit'' ... et je l'ai trouvé à l'intérieur du commutateur du milieu ( rouge en façade ) . malgré l'avoir à plusieurs reprises aspergé de liquide nettoyant ???? que puis je faire de plus ? pas simple de le démonter puisqu'il s'agit d'un bloc de 3 boutons ... que feriez vous à ma place ? peut on y accéder sans tout dessouder ?


Sujet : radio lampe vintage Nouveau De pat45  Le 11-11-2016 à 07:25 sta

    .... et Merci à Thierry pour le lien avec le ''Lampada''. Même si la partie radio peut être un peu différente, ce schéma valide la compréhension que j'avais du fonctionnement de la partie ''éclairage'' !

    encore Merci


Sujet : radio lampe vintage Nouveau De Thierry Magis  Le 11-11-2016 à 11:11 sta

    Pour répondre à ''retro 25'', ce n'est pas vraiment ''mon schéma'' et je donnais simplement le lien pour info, d'un modèle similaire...


Sujet : radio lampe vintage Nouveau De RETRO25  Le 11-11-2016 à 11:45 sta

    @ pat45
    bonjour
    votre appareil fonctionne c'est une bonne nouvelle !
    pour répondre à votre question sur le bloc commutateur à clavier, je n'en ai personnellement jamais démonté mais je pense que vous auriez intérêt à le changer si il se met à être capricieux !
    mais peut-être que d'autres membres de ce forum sont plus férus en matière de démontage de blocs claviers à touches ........
    sinon
    essayez chez radiospares j'ai trouvé cela .il faudrait leur envoyer un mail pour savoir s'ils disposent de bloc commutateurs ,à clavier tels que le votre avec une photo jointe.

    http://fr.rs-online.com/w…/


    bonne journée à tous


Sujet : radio lampe vintage Nouveau De Schoser  Le 11-11-2016 à 14:38 sta



Sujet : radio lampe vintage Nouveau De RETRO25  Le 11-11-2016 à 15:24 sta

    @ schoser
    j' ai visité votre site sur le lien indiqué -
    beau boulot ! chapeau car cela ne doit pas être évident de remonter dans le bon ordre un tel clavier à touches .

    autrement, pour ma gouverne personnelle, connaissez-vous un fournisseur à part radiospare
    qui commercialise encore de type de commutateur à clavier mutiples ?
    merci et bonne journée
    JB




Sujet : radio lampe vintage Nouveau De pat45  Le 11-11-2016 à 18:09 sta

    Pas simple à déposer ces boutons, c'est un bloc de trois commutateurs dont celui de la radio avec plein de petits fils !! il aurait été seul je me serais lancé.

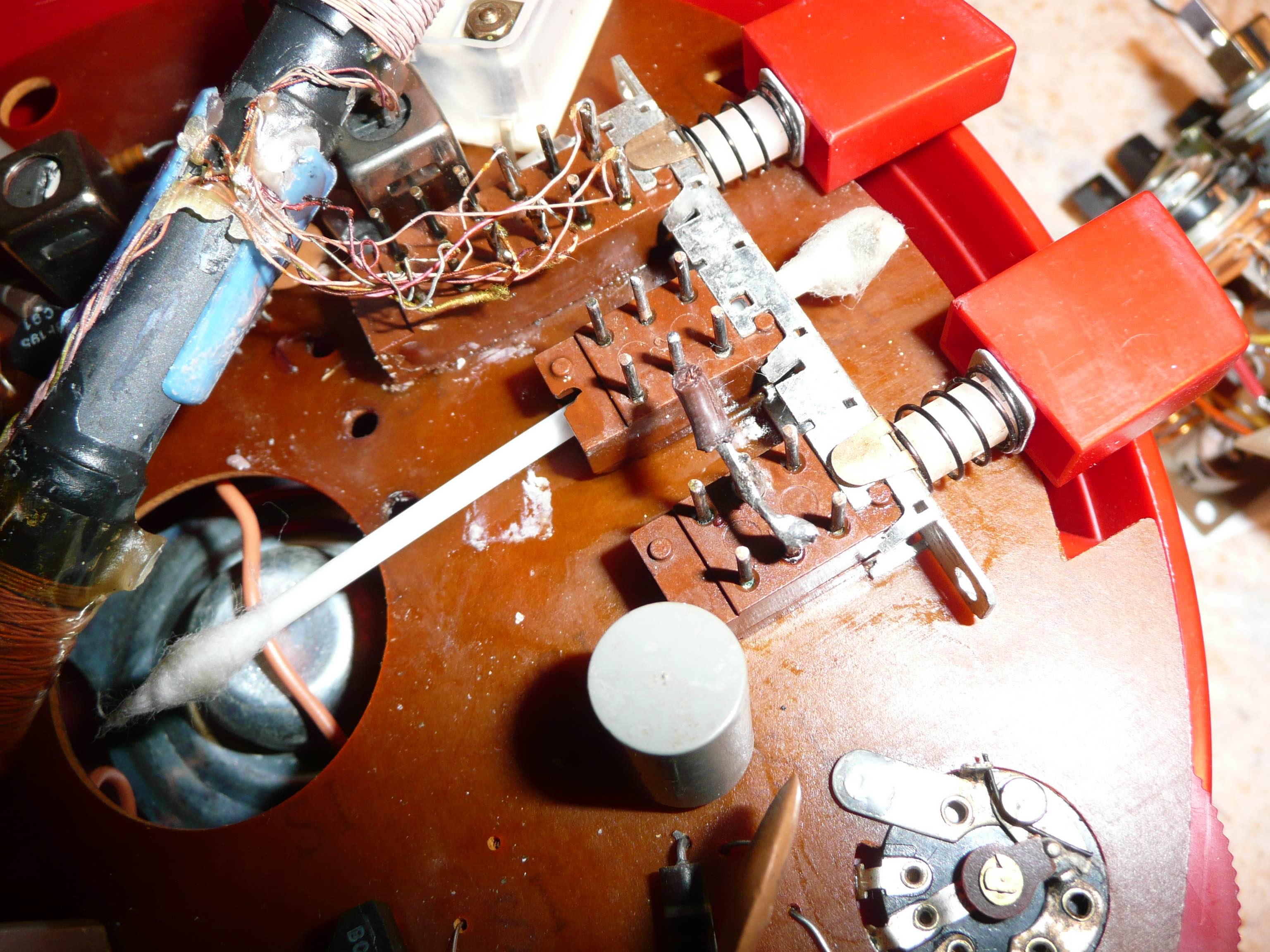

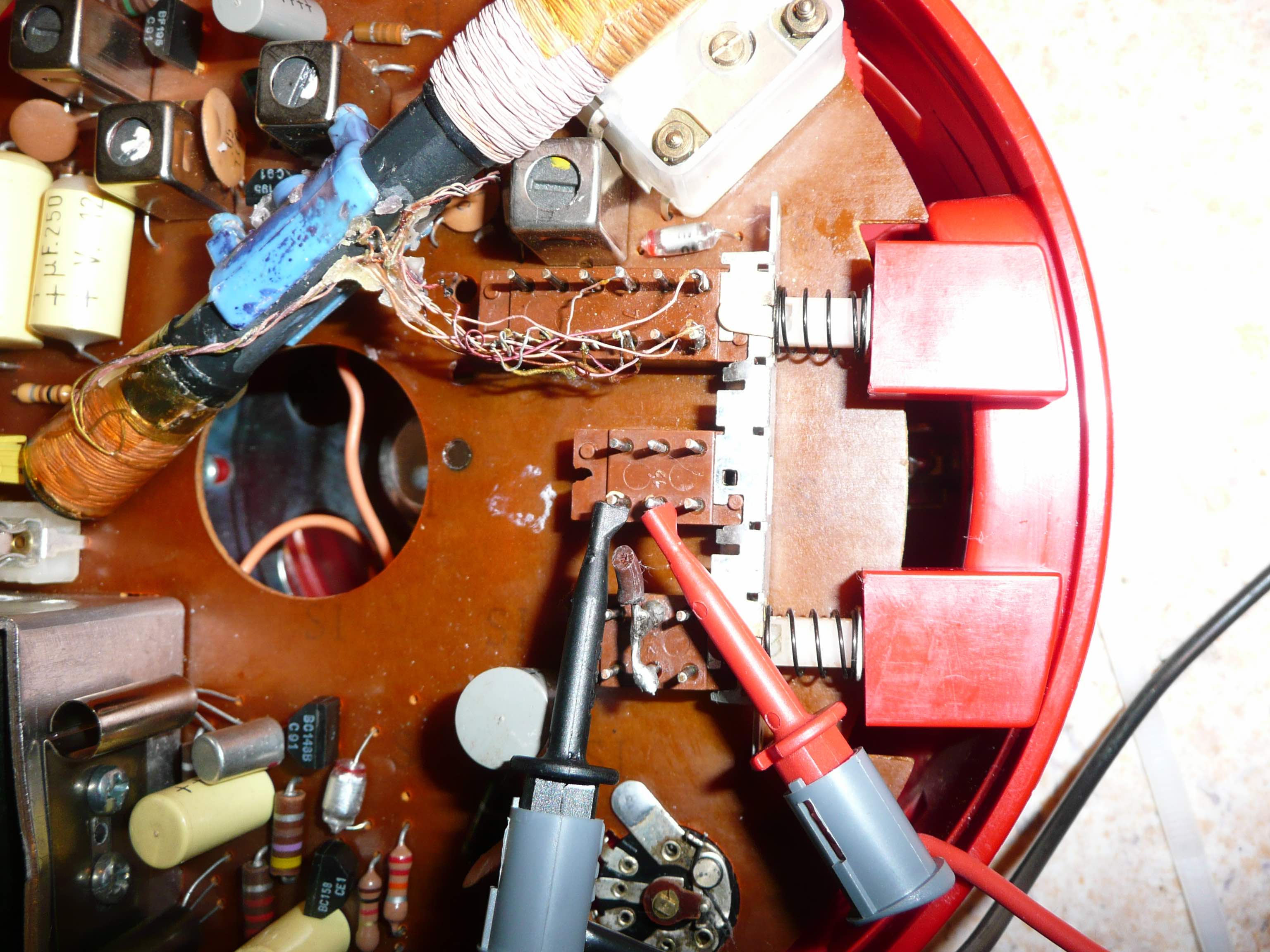

    Alors j'ai basculé l'antenne de ferrite et réussi à extraire la partie mobile par l'arrière. Ensuite un grand nettoyage à l'alcool et coton-tige. Mais alors qu'à présent j'ai un bon isolement entre chaque contacts métalliques, deux résistent encore vigoureusement ... de quelques ohms avant nettoyage, j’atteins péniblement les 800 ohms ( même pas le kilo ) ... pas terrible pour de la commutation secteur.

    je vais encore insisté, mais je n'y crois plus vraiment




Sujet : radio lampe vintage Nouveau De RETRO25  Le 11-11-2016 à 18:59 sta

    pour le démontage du bloc, pas d'autre solution que de retirer toute la soudure sur les chaque pin du bloc en utilisant une bonne tresse à déssouder ou une pompe à déssouder si vous en possédez une ! sinon mission impossible ...
    quant aux petits fils très fins qui sont soudés sur la partie supérieure du bloc il suffit de les repèrer individuellement avec des petites étiquettes numérotées dont chacune se réfèrera au pin correspondant . c'est un peu fastidieux mais pas impossible...
    vous pouvez aussi colorier chacun des petits fils allant au cadre ferrite à l'aide d'un feutre de couleur différente et attribuer une couleur à chaque pin. ( en prenant une photo en gros plan du contacteur ainsi répertorié avant de déssouder quoi que ce soit )

    de toute façon, que vous décidiez de le nettoyer ou de le changer si vous en trouvez un neuf, il faudra bien le démonter .. Ne vous laissez pas décourager !

    bonne continuation !
    JB


Sujet : radio lampe vintage Nouveau De RETRO25  Le 11-11-2016 à 19:03 sta

    @ pat45
    vous pouvez utiliser du vernis à ongles de différentes couleurs pour marquer vos petits fils conduisant au bâton ferrite. ( ne dites rien à madame ! ) en général Elles n' apprécient pas trop quand on leur pique leurs affaires !
