| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 17-02-2017 à 19:03 sta  |
|
Bonjour à tous,
J'ai enfin acquis mon 1er électrophone Teppaz , mais malgré une bonne allure générale, il y avait eu quelques dégats dû à des courts circuits pour causes de fils dénudés et le condensateur de 32µF était déssoudé coté raccordement des masses. Le vendeur signalait que ''l'appareil disjontait'' et pour cause! Le transfo d'alimentation semblait avoir chauffé et une coulée de résine est apparente sur le fond de l'électrophone.
C'est un modèle ''Présence'', le site m'a signalé que le sujet a été traité il y a longtemps et donc il faut une nouvelle demande.
Après avoir remédié aux petit dégâts apparents, j'ai testé l'appareil sans les lampes: EBF80 EL84 EZ80, puis une après l'autre.
L'appareil a bien réagit sans aucune anomalie électrique apparente et le haut parleur répondait correctement. J'ai dépoussiéré et lubrifié, puis remonté le tout.

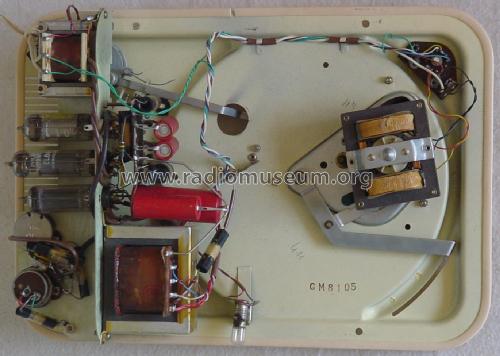

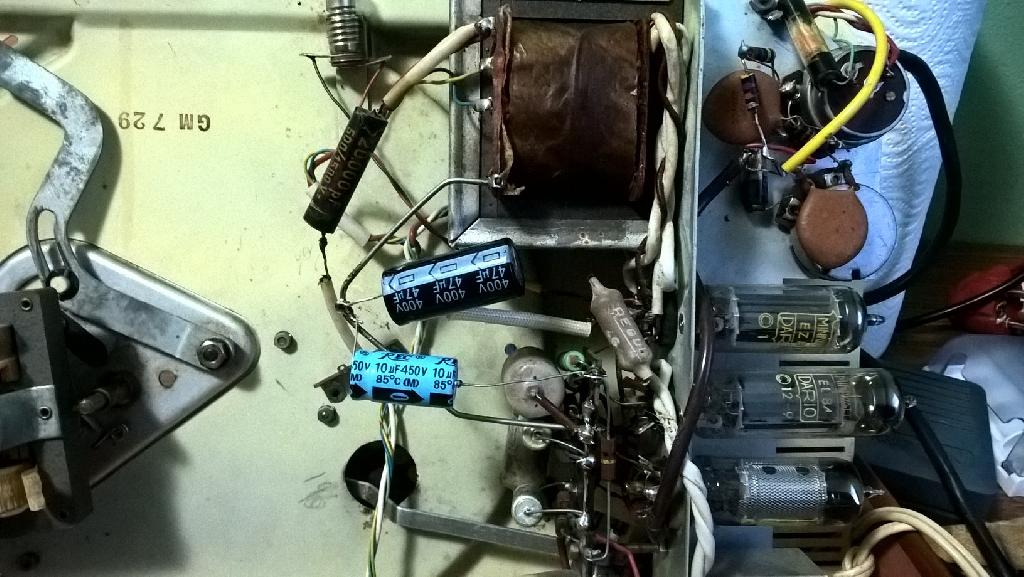

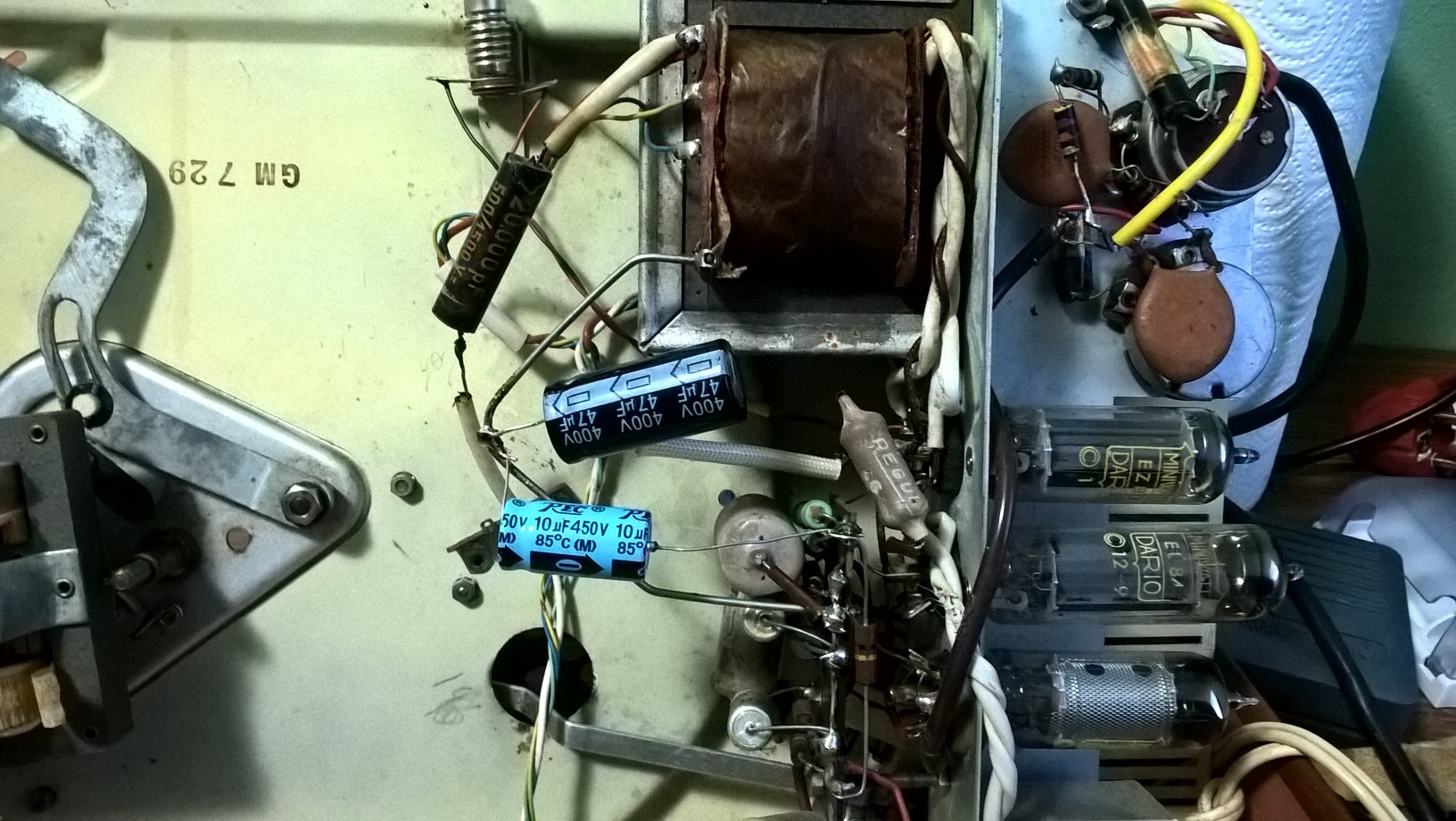

Aussitôt j'ai entendu quelques craquements et j'ai retiré la prise de courant. J'avais débranché le fil de liaison avec le haut parleur et je ne sait pas si le danger est le même que pour les radios? J'ai rebranché le tout et la réaction du transfo était la même; j'ai donc entrepris de remplacer les 2 condensateurs rouges de filtrage, 32 + 8 µF, (voir photo Radio-muséum par 2 disponibles, 47 + 10 µF. Un nouveau test de fonctionnement et toujours le problème de chauffe et la sortie son est inexistante au toucher du Saphir et juste un craquement du potentiomètre.
Je me verrai bien chnger la résistance verte, mais je ne connait pas encore sa valeur.
Merci pour votre aide
| |
|
| Sujet : Teppaz Présence Nouveau | De Jacques (webmestre) Le 17-02-2017 à 19:11 sta |
|
En tout cas, le schéma (et même 2) est présent dans les archives.
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 17-02-2017 à 19:13 sta |
|
Merci Jacques, je n'avais pas encore fait la recherche
|
|
| Sujet : Teppaz Présence Nouveau | De Julienbeta Le 17-02-2017 à 19:41 sta |
|
Bonjour
ne jamais faire fonctionner un amplificateur à tubes sans charge en sortie.
Je présume que cela s'applique même aux petits amplificateurs en classe A comme ceux des électrophones.....
J'ai expérimenté à mes dépends : le transfo de mon ampli push pull à 6V6 est passé de vie à trépas lorsque le hp que je lui avais raccordé a vu sa liaison carcasse/bobine mobile se couper (c'était un viel HP et la liaison était oxydée ....). Ca m'a servi de leçon !
Cordialement
Julien
|
|
| Sujet : Teppaz Présence Nouveau | De Jacques (webmestre) Le 17-02-2017 à 19:43 sta |
|
Et c'est le contraire pour un ampli à transistors.
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 17-02-2017 à 19:50 sta |
|
Merci, c'est tout à fait clair et conforme à mes appréhensions; je penses que l'appareil a déjà subit cette ''violence'' précédemment, mais j'ai commis l'erreur en oubliant les précautions sur radios.
Bien à vous
|
|
| Sujet : Teppaz Présence Nouveau | De Julienbeta Le 17-02-2017 à 19:53 sta |
|
il faudra peut-être remplacer le transfo
pour se faire une idée, on peut utiliser un transfo 230v / 6 à 12 volts de petite puissance à la place du tranfo HS .....
|
|
| Sujet : Teppaz Présence Nouveau | De Julienbeta Le 17-02-2017 à 19:55 sta |
|
et si c'est oké le modifier en transfo adapté : démonter les tôles et les remonter façon transfo de sortie avec entrefer
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 17-02-2017 à 20:07 sta |
|
Ce Teppaz ''tant désiré'' vient d'arriver de Versailles; prix rendu 45 ; j'essaie de lui rendre vie sans trop de frais j'espère.
Merci pour les conseils
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 17-02-2017 à 22:17 sta |
|
Merci, c'est tout à fait clair et conforme à mes appréhensions; je penses que l'appareil a déjà subit cette ''violence'' précédemment, mais j'ai commis l'erreur en oubliant les précautions sur radios.
Bien à vous
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 17-02-2017 à 22:26 sta |
|
Mes recherches sur le site du schéma Teppaz Présence n'ont pas aboutit; merci si qq à plus de subtilité que moi
|
|
| Sujet : Teppaz Présence Nouveau | De jcj Le 18-02-2017 à 05:43 sta |
|
Bonjour,

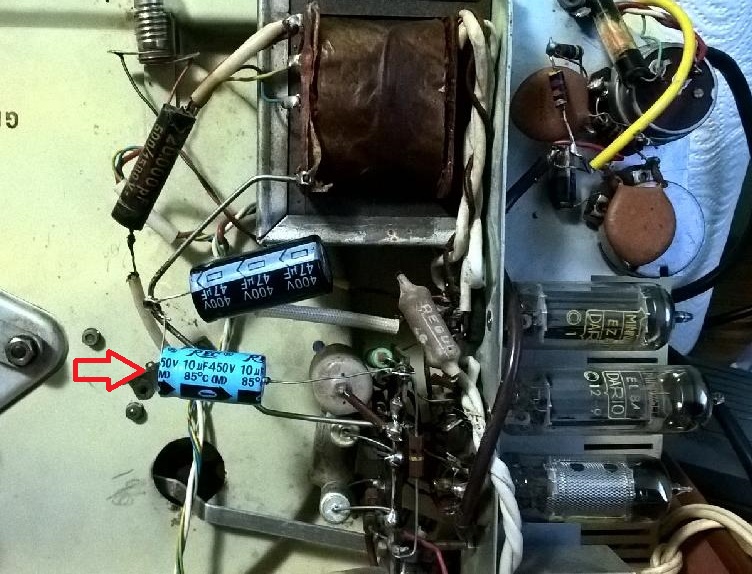

Le condensateur chimique indiqué par la flèche n'est-il pas monté à l'envers ?
Cordialement :jcj
| |
|
| Sujet : Teppaz Présence Nouveau | De Jacques (webmestre) Le 18-02-2017 à 08:59 sta |
|
Archives -> Schémas audio.
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 18-02-2017 à 12:46 sta |
|
Bonjour

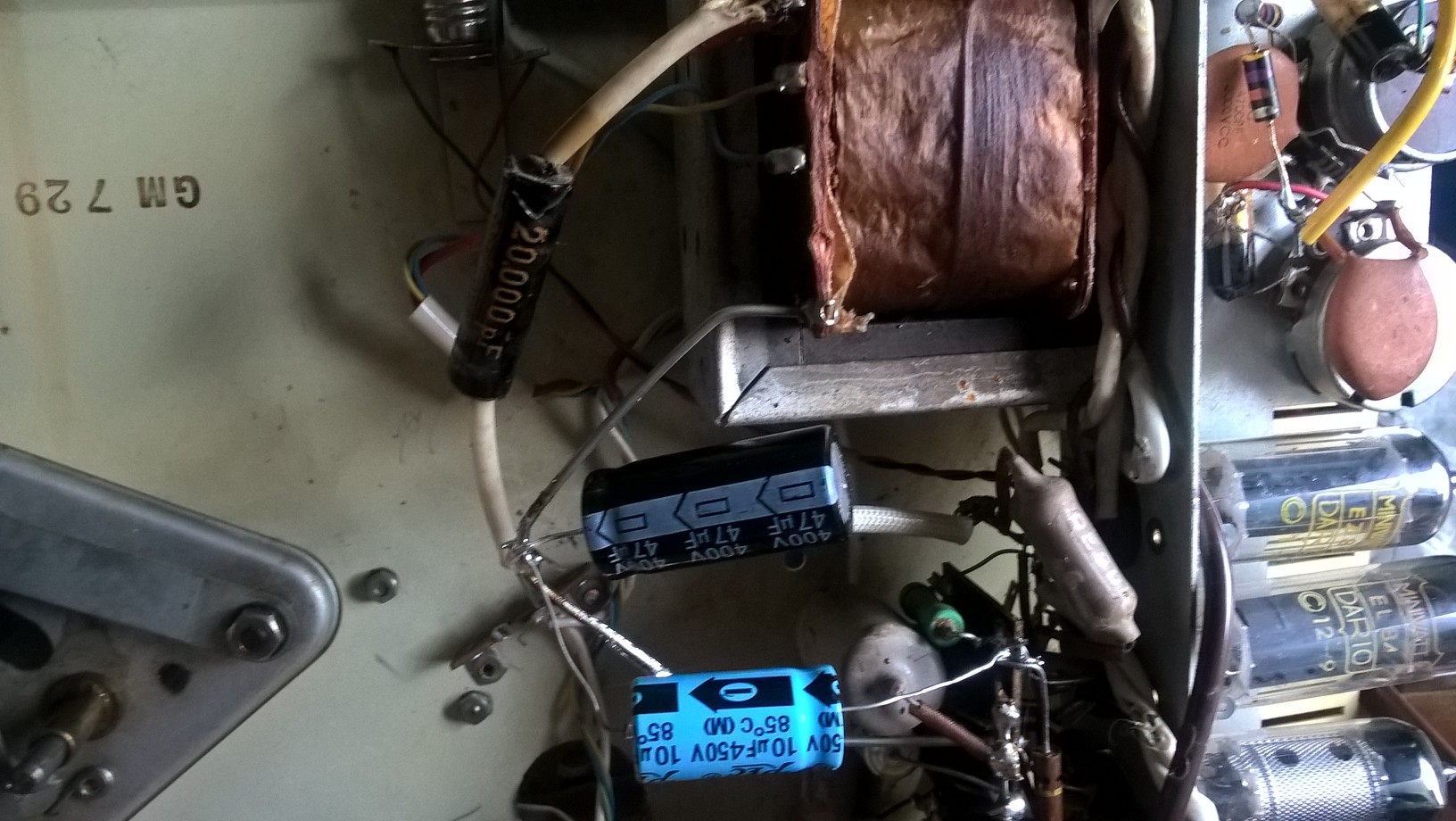

En effet jcj le petit condensateur était monté à l'envers; bien vu! la collerette m'a induit en erreur au moment de l'assemblage.
Le transfo semble moins souffrir; je vais devoir remplacer la résistance verte de 20k, car en mesurant sa valeur après démontage, je n'en ai aucune? Le condensateur 20pF gagnerait aussi à être remplacé je crois.
Merci et aussi Jacques pour le schéma
Bien à vous
| |
|
| Sujet : Teppaz Présence Nouveau | De hrh Le 20-02-2017 à 17:27 sta |
|
-> Bonjour,
-> Sur le site TEPPAZ-PASSION il y a un dossier complet sur la remise en état du TEPPAZ présence, rubrique schémathèque.
-> Amicalement
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 20-02-2017 à 20:15 sta |
|
Bonjour,
Merci pour cette info que je trouve utile car il va falloir changer tous les condos; je suis membre du site, mais je n'avais pas consulté cette rubrique.
Mon plus gros soucis est le remplacement du Transfo d'alimentation et je viens juste d'avoir une discussion téléphonique très sympa avec l'administrateur du site  http://www.radios-tsf.fr qui en dispose; donc mes problèmes vont trouver leurs solutions.
Cordialement
|
|
| Sujet : Teppaz Présence Nouveau | De F6CER Le 21-02-2017 à 09:51 sta |
|
Bonjour
Pourquoi voulez vous changer tous les ''condos'' ? Pourquoi pas aussi tous les transfos , les résistances , les lampes , les supports et .....même le châssis ?
|
|
| Sujet : Teppaz Présence Nouveau | De TEPPAZ Le 21-02-2017 à 14:33 sta |
|
Bonjour,
La majorité des commentaires recueillis ici et là, préconise cette solution certes radicale, mais donnant une meilleure garantie de fonctionnement de l'appareil, y compris le transfo d'alimentation qui est justement HS. Dans ce cas c'est une bonne démarche afin de ne pas tourner en rond et prendre le risque d'endommager le reste des composants qui semblent bien préservés.
Je suis d'accord avec vous, seulement il y a peux de condensateurs et j'en ai déjà changé 4.
Quand j'aurai changé le transfo, je procéderai par éliminations pour le reste.
Merci
|
|
|
