| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De Robert_75012 Le 23-05-2017 à 15:36 sta  |
|
Bonjour,
Existerait-il dans le commerce des régulateurs linéaires de tension négative qui descendraient plus bas que -37 volts ?
Le LM337, bien connu, ne descend qu'à -37 v. (c'est un fainéant).
Merci.
Bien cordialement,
R.S.
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De bthiry Le 23-05-2017 à 17:37 sta |
|
en tension positive il ya le TL783 1.25v-125v
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De bozec Le 23-05-2017 à 19:44 sta |
|
vous pouvez utiliser un lm 723 avec quelques composants périphériques, il a été largement utilisé dans les alimentation positive/ négative .
quelle tension voulez vous et quelle intensité
cordialement Bozec
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De Robert_75012 Le 24-05-2017 à 10:06 sta |
|
Bonjour,
Merci.
1- Il s'agit, ici, de faire un tour d’horizon avant d'aborder la remise en état d'un ampli hybride du milieu des années 70 (ne cherchez pas le schéma, c'est un prototype).
La tension négative nécessaire est celle d'une polarisation ajustable (fourchette -48v. -28v), sous un courant négligeable.
2- Une solution élégante aurait été d'utiliser des régulateurs linéaires de tension négative (à trois broches, boîtier TO92). Certes, c'est techniquement superflu, mais cela aurait eu le mérite de la compacité.
3- Je regarde, aussi, l'idée de faire débiter un générateur de courant constant dans une résistance ; si la résistance est ajustable, on obtient une tension ajustable stabilisée.
A vue de nez, ce serait sobre et compact.
4- Oui, le LM723, à 14 broches vieux de plus 30 ans, peut être le cœur d'une ''vraie'' alimentation négative régulée :
 http://www.ti.com/lit/ds/…
On voit, par ailleurs, qu'il est toujours fabriqué.
Bien cordialement,
R.S.
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De JO Le 24-05-2017 à 12:08 sta |
|
Bonjour,
Si il y a peu de courant à fournir pourquoi ne pas utiliser un montage à zener ?
Voir y ajouter un transistor en ballast ... pour plus de stabilité
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De Guy Allo Le 24-05-2017 à 13:35 sta |
|
avant de faire la liste de toutes les solution imaginables, il me semble qu'il manque quelques infos.
A partir de quelle tension d'alimentation ce régulateur doit-il fonctionner?
Quel est le courant mini et maxi?
Quelle précision sur la tension régulée et sur sa stabilité dans le temps.
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De bthiry Le 24-05-2017 à 19:07 sta |
|
Le TL783 est un régulateur à 3 pattes, ajustable de 1.25V à 125 V
|
|
| Sujet : Régulateurs de tension négative < 37V. ? Nouveau | De Robert_75012 Le 28-05-2017 à 17:04 sta |
|
Bonjour,
1. Sur l'idée de ''faire débiter un générateur de courant constant dans une résistance ; si la résistance est ajustable, on obtient alors une tension ajustable stabilisée.'' (voir mon message précédent du 24 mai 2017).
Il apparaît qu'il existe au moins deux montages qui, (sur le papier), pourraient être utilisés (pour les données du problème, bien vouloir se reporter à mon message précédent et précité).
[On a ainsi écarté, d'emblée, un montage classique qui est certainement efficace mais qui n'est pas simple : http://res-nlp.univ-leman… ]

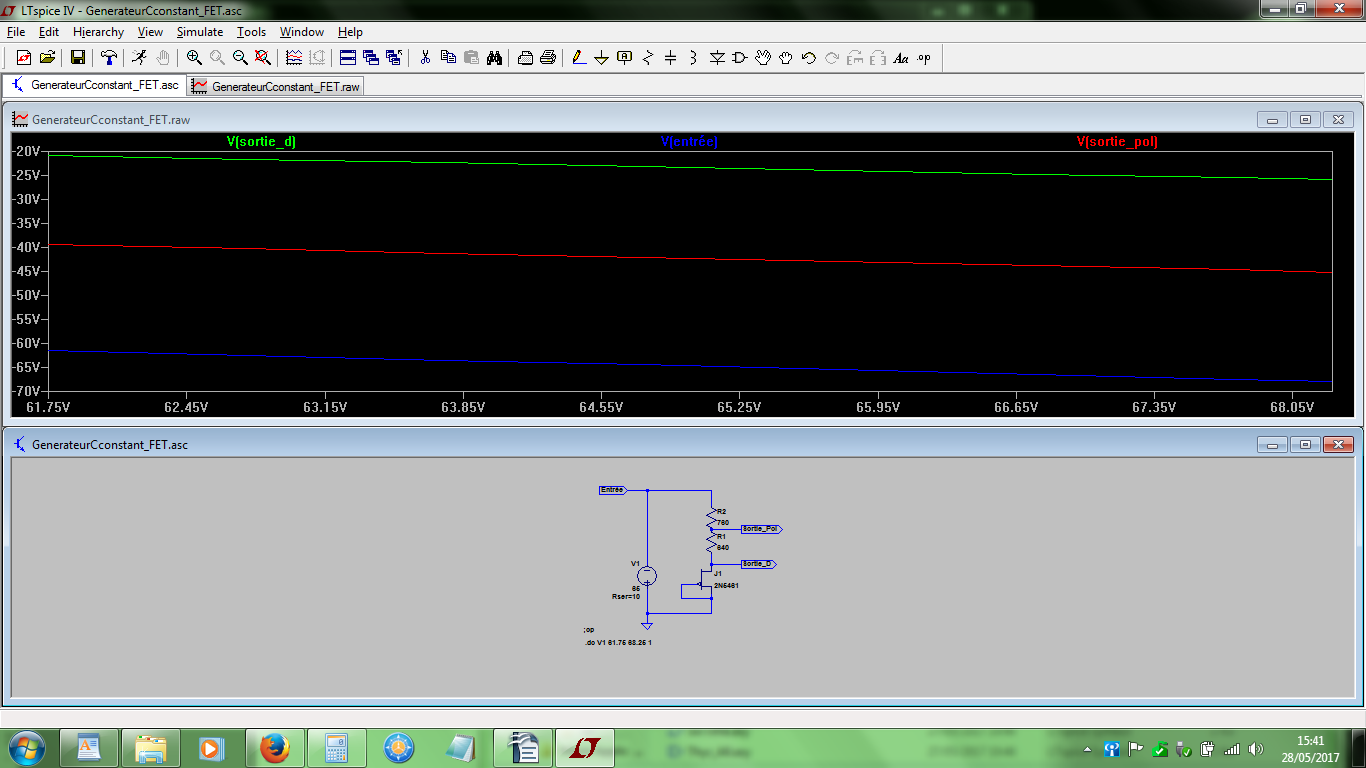

1.1 Utilisation d'un TEC (FET), par exemple un 2N5461 :
Voir : https://www.sonelec-musiq…

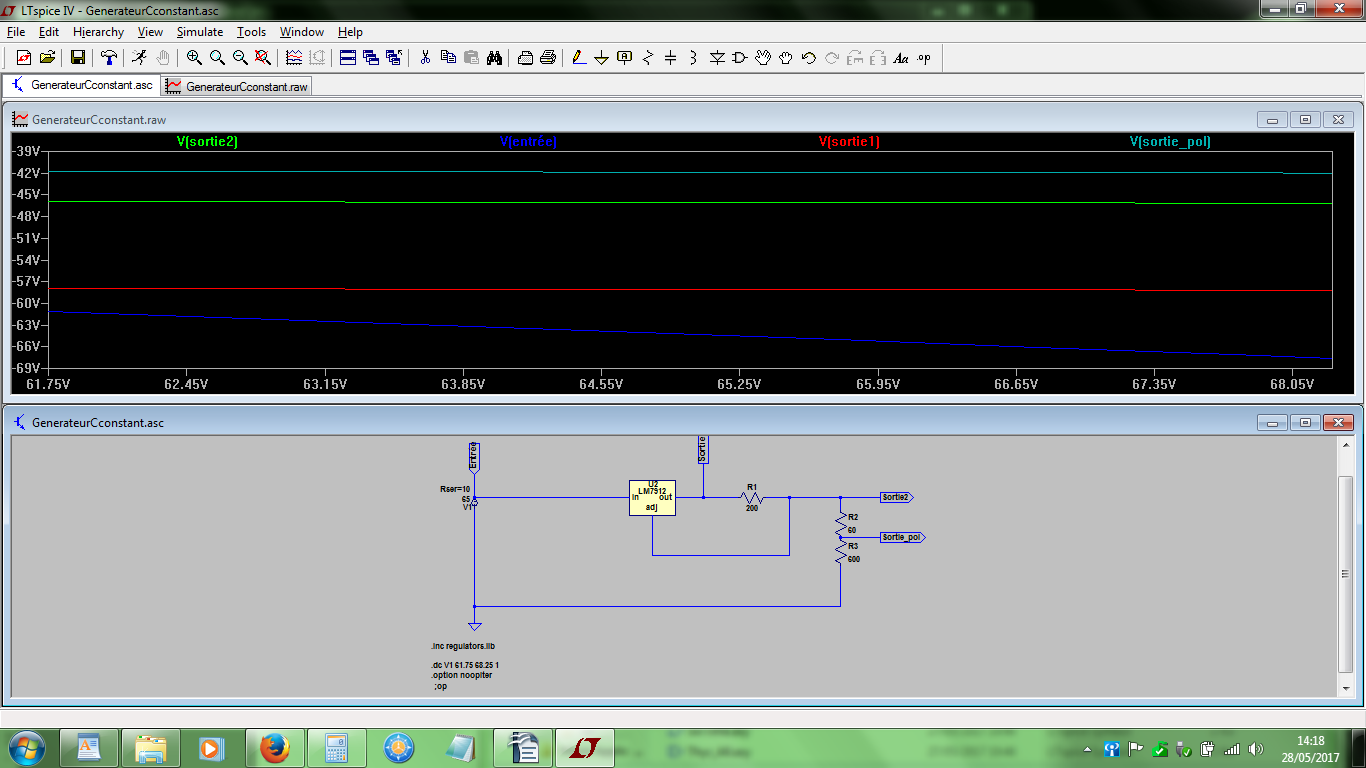

1.2 Utilisation d'un régulateur fixe, genre LM7912 :
Voir : http://kudelsko.free.fr/a…
2. Simulation de ces deux montages avec LTSPICE :
Voir :
- les deux copies d'écran, ci-contre ;
- la feuille des résultats comparés, ci-contre.
Le montage performant est celui à LM7912 :
Ainsi pour des valeurs nominales d'alimentation de - 65 v. et de sortie stabilisée à - 42 v. (environ) :
En faisant varier la tension d'alimentation de 5% :
- la sortie du LM7912 dérive de -41,7592 à -41,974 (sachant que pour -65 v. la sortie est à -41,8672) ;
- la sortie du 2N5461 dérive de -39,4139 à -45,1067 (sachant que pour -65 v. la sortie est à -42,2595).
Des commentaires éventuels ?
Bien cordialement,
R.S.
| |
|
|
