Bonsoir, j'ai récupéré ce mégohmmètre et je cherche le schéma rien trouvé sur le net !
cet appareil a un problème si je mesure une résistance de 10Mo il affiche … entre 4 et 5 le potentiomètre ( à gauche en haut ) est inopérant
d'autre part les mesures de tension de sorties sont exagérées ( 250 v pour le calibre 100 et plus de 600 v pour le calibre 250 )
j'ai dans un premier temps détecté une zener de 1,5 v HS ( PLE 1,5 V ) et ça j'en ai pas !

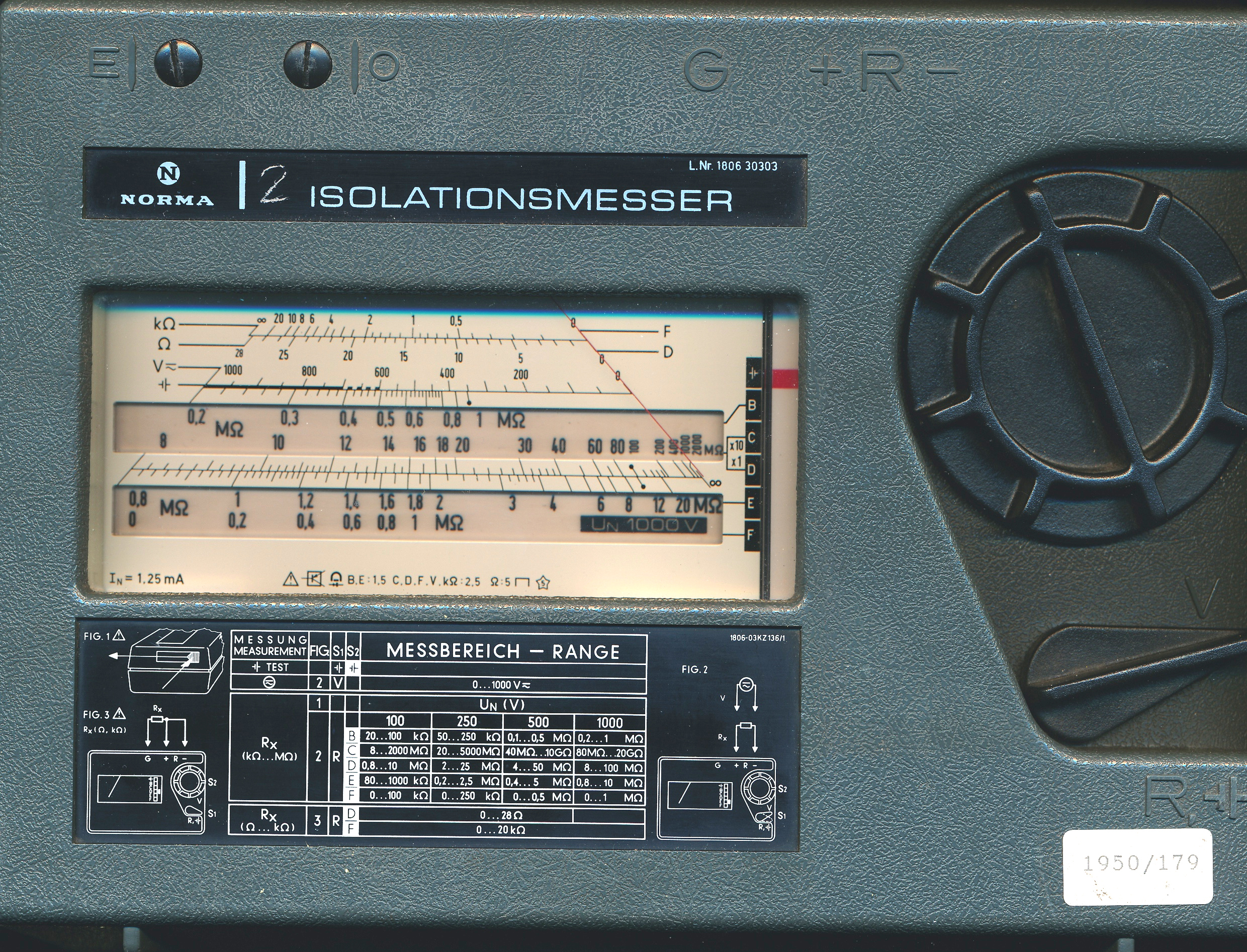

voilà une photo de la bête merci de m'avoir lu
| |
|
| Sujet : megohmmetre NORMA Nouveau | De Michel87 Le 19-09-2017 à 21:01 sta |
|
Bonsoir,
Quel est la référence de cet appareil?
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 19-09-2017 à 23:15 sta |
|
Bonsoir Michel
je vais regarder demain
j'ai vu sur radiomuseum un de la même marque mais différent d'aspect … peut être que l'électronique est similaire mais j'y crois pas trop
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 20-09-2017 à 08:42 sta |
|
Bonjour,
j'ai relevé sur le circuit imprimé 1806-03EKZ7 (13 )
sur le coffret 1806-03 KZ136/1 et L.Nr 1806 30303
mon premier soucis serait de trouver une zener de 1,5 v … est ce qu'il existe une combine en couplant plusieurs de ces diodes pour arriver à 1,5 v ?? je ne pense pas mais sait on jamais
excellente journée ( sous le soleil enfin ! )
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 20-09-2017 à 09:19 sta |
|
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 20-09-2017 à 09:42 sta |
|
J'ai trouvé ! maintenant le problème de la zener …
|
|
| Sujet : megohmmetre NORMA Nouveau | De f6cer Le 20-09-2017 à 10:57 sta |
|
Bonjour
vous pouvez toujours essayer deux diodes silicium en série
|
|
| Sujet : megohmmetre NORMA Nouveau | De Michel87 Le 20-09-2017 à 11:27 sta |
|
Bonjour,
La diode Zener en cause est en court-circuit ?
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 20-09-2017 à 13:39 sta |
|
Bonjour Michel en fait elle est coupée je pense que c'est pour ça que les tensions sont si élevées et que bien sur les mesures sont fausses
le problème avec cet engin c'est que les composants sont du mauvais côté de la carte et que il faut à chaque fois dessouder pas mal de fils pour la sortir …
mais bon je vais y arriver … j'ai trouvé le schéma sur '' Radiomuseum '' que j'ai pu télécharger gracieusement ( merci à eux )
tout le reste semble correct les transistors avec un testeur de composants sur l'oscillo et les capas chimiques après les avoir sorties
voilà à suivre
|
|
| Sujet : megohmmetre NORMA Nouveau | De Marcel Bourguinet Le 20-09-2017 à 16:01 sta |
|
Bonjour,
Cette Zener est une Ze1,5 (1.35 à 1.55V). Elle peut être remplacée par une BZX75/C1V4 ou une BZ102/1V4.
Cette Zener est couplée thermiquement avec une thermistance de 4,7K (R6).
J'essaierai avec deux 1N4148 en série et en sandwitch sur R6. Il faudra probablement ajuster R4 pour fignoler.
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 20-09-2017 à 16:33 sta |
|
Bien vu Marcel et f6cer je vais suivre votre conseil
la commande de R4 est en façade de l'appareil donc ça devrait se faire
bon je suppose que les diodes seront à inverser par rapport à l'ancienne zener
|
|
| Sujet : megohmmetre NORMA Nouveau | De F6FLC Le 20-09-2017 à 17:12 sta |
|
|
|
| Sujet : megohmmetre NORMA Nouveau | De F1FTP Le 20-09-2017 à 22:00 sta |
|
Bonsoir à tous
Je dois être très nul ce soir ,impossible de trouver ce schéma sur rmog.
Je possède cet appareil et j'aimerais Luis faire une révision (tension trop haute)
Merci à nanar s'il peu m'envoyer cette doc par mp
Philippe
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 20-09-2017 à 23:42 sta |
|
Bonsoir
le schéma semble protégé donc je n'arrive pas à l'envoyer en entier mais j'ai mis le lien et là ça devrait aller … sinon on verra demain
|
|
| Sujet : megohmmetre NORMA Nouveau | De Marcel Bourguinet Le 21-09-2017 à 06:42 sta |
|
Bonjour,
Voilà le schéma:>>>
| |
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 21-09-2017 à 08:19 sta |
|
Mince moi ça ne va pas
re essai ici
| |
|
| Sujet : megohmmetre NORMA Nouveau | De F1ftp ailleur Le 21-09-2017 à 12:35 sta |
|
Merci beaucoup a tous les deux,j'ai cherché sous norma et pas sous siemens
Philippe
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 21-09-2017 à 16:45 sta |
|
Bon résultat des courses CA MARCHE !! avec 2 diodes mais montées dans le même sens … pourquoi ? en fait la PLE 1,5 v c'est pas une zener malgré le symbole du schéma mais une stabilisatrice … ( connaissais pas  )
sinon à vide un peu plus de 600 volts sur le calibre 500 donc ça va
en fait l'engin va servir pour faire son job en isolement et aussi pour tester quelques résistances très élevées voir quelques condos dans ces fourchettes de tension …
|
|
| Sujet : megohmmetre NORMA Nouveau | De XYZ du 56 Le 21-09-2017 à 19:07 sta |
|
Bjr nanar,
En pro (il y a au bas mot: 30ans!), j'ai manipulé des dizaines (et des dizaines) de Ze 1,5v.
Je vais me plonger dans mon stock pour voir si j'en ai encore: demain ou après-demain.
Je me rappelle que la doc Siemens (que je n'ai plus!) mentionnait qu'il s'agissait de 2 diodes Si de 0,7v en série dans le même boitier.
A noter que le fabricant ne la considèrait pas comme une stabilisatrice mais comme une Zener.
Je me souviens qu'elles étaient thermiquement très sensibles et utilisées pour cela.
A+
|
|
| Sujet : megohmmetre NORMA Nouveau | De Thierry Magis Le 21-09-2017 à 19:15 sta |
|
|
|
| Sujet : megohmmetre NORMA Nouveau | De nanar Le 21-09-2017 à 20:34 sta |
|
Bonsoir
''mentionnait qu'il s'agissait de 2 diodes Si de 0,7v en série dans le même boitier.''
ben oui c'est cela puisque ça marche
sur mon bouquin d'équivalence ( Jaeger ) il y 2 modèles ! une PLE 0,7 V qu'on peut remplacer par une 1N4148 et le modèle 1,5 par une zener de 1,5 …
bon bravo les anciens f6cer et Marcel qui ont raison !
ce soir je suis un peu moins bête
en plus ce vieux machin est vraiment précis et il fait également voltmètre … jusqu'a 1000 volts je suppose qu'il devait couter bonbon à l'époque
J'ai aussi hérité d'un autre appareil '' pontavi '' mais j'ouvrirais un autre sujet pour celui là
bonne soirée
|
|
|
