Sujet : crc mv 153 Nouveau | De guy Le 17-10-2017 à 20:34 sta |
|
Bonjour
je recherche la méthode d'étalonnage pour ce millivoltmètre ,j'ai fait rebobiner le cadre.
Remerciements anticipés
Guy
| |
|
Sujet : crc mv 153 Nouveau | De nanar Le 17-10-2017 à 20:41 sta |
|
Oups ! du travail d'horlogerie ça … avec les ressorts je vais suivre ce fil avec intérêt
excellente soirée à tous
Bernard
|
|
Sujet : crc mv 153 Nouveau | De Michel87 Le 17-10-2017 à 21:08 sta |
|
Bonsoir,
Oups, il y a des entreprises qui savent rebobiner des cadres mobiles?
Bon à savoir ![](s9.gif)
Il me semble que le problème de l'étalonnage de cet appareil avait fait l'objet d'un sujet sur ce forum il y a longtemps.
|
|
Sujet : crc mv 153 Nouveau | De Croquignol Le 17-10-2017 à 22:53 sta |
|
|
|
Sujet : crc mv 153 Nouveau | De guy Le 18-10-2017 à 13:11 sta |
|
bonjour
je suis sur la région toulousaine, c'est un auto-entrepreneur qui répare les micros de guitares

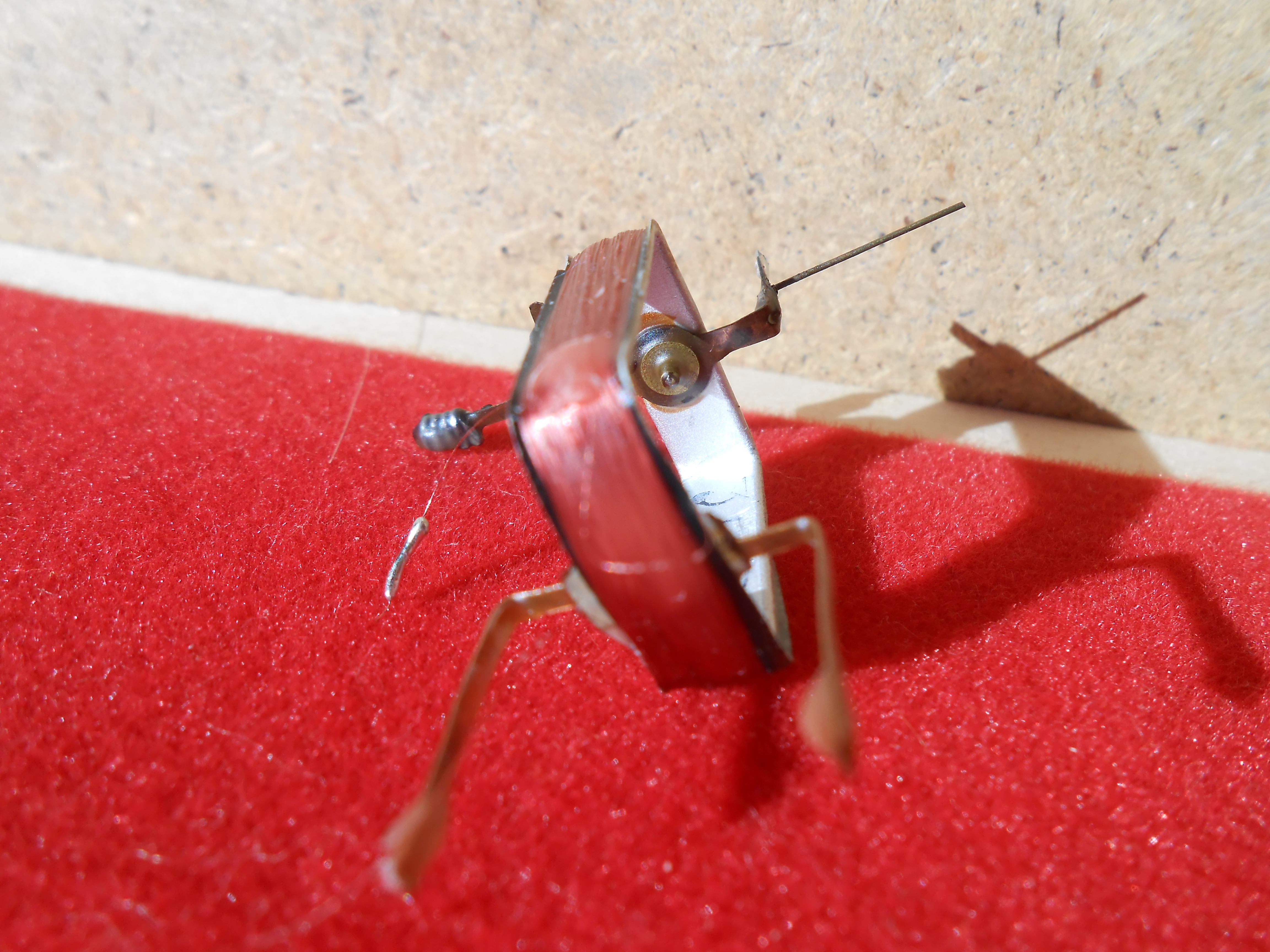

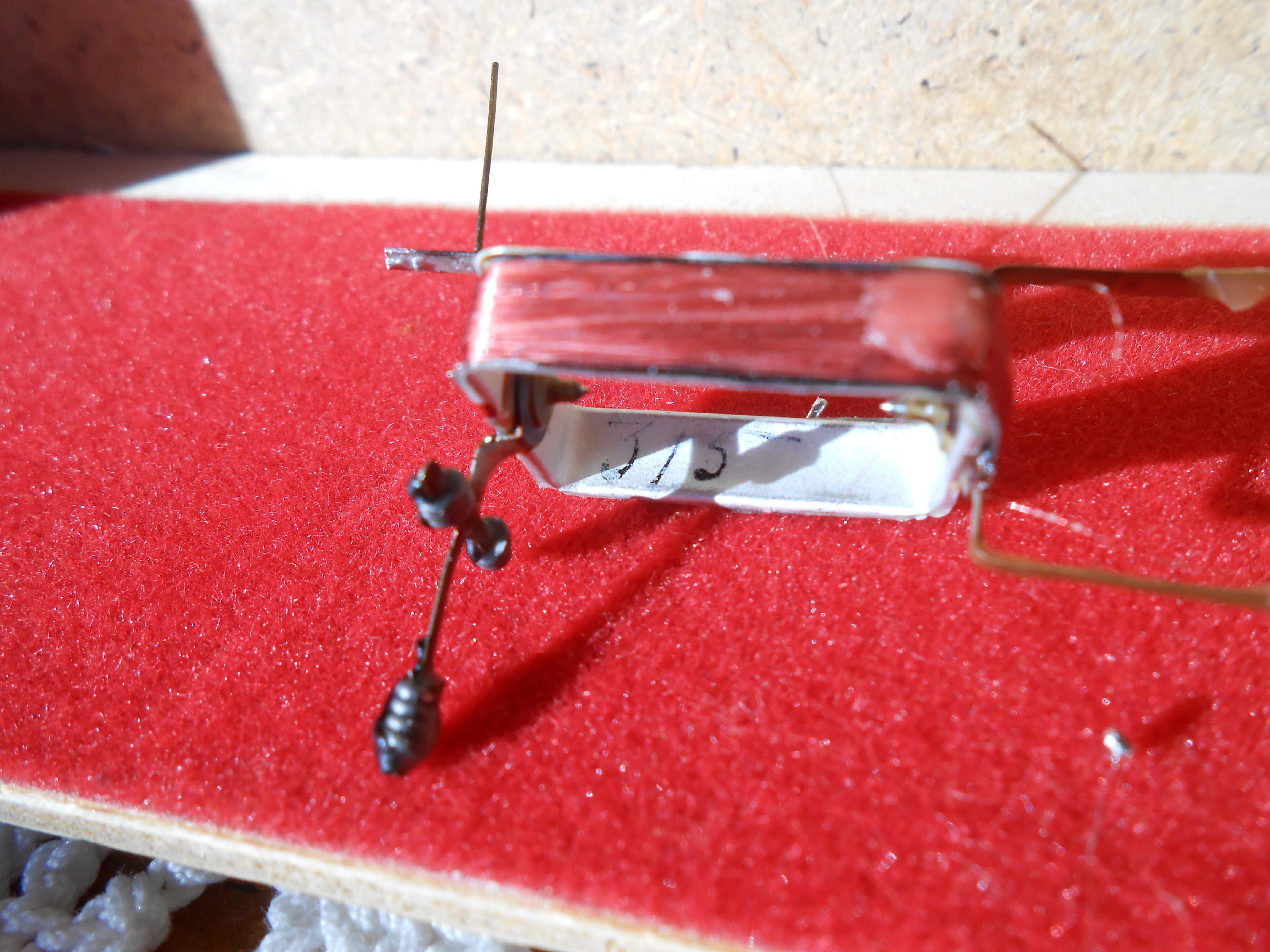

électriques,il est rodé aux bobinages de fil très fin,pour le cadre c'est du 5/100eme,le plus difficile sera le remontage de l'équipage mobile,je vais essayer de faire des photos des étapes du montage.Et le prix vous me direz,J'ai fait du troc,je lui ai refilé des pédales d'effets pour guitares(1 Boss et 1Ibanez).
Guy
|
|
Sujet : crc mv 153 Nouveau | De guy Le 25-10-2017 à 07:46 sta |
|
Bonjour

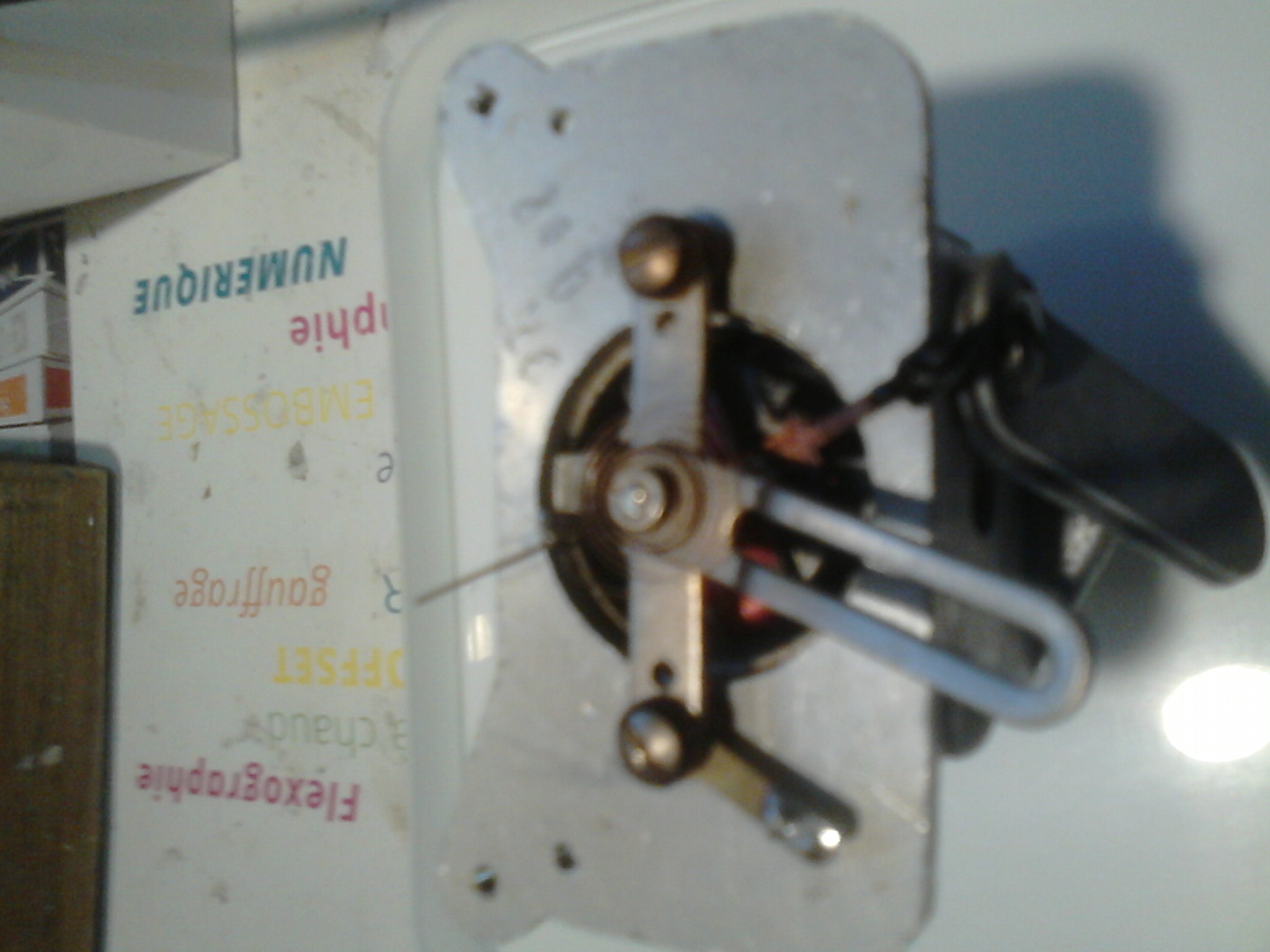

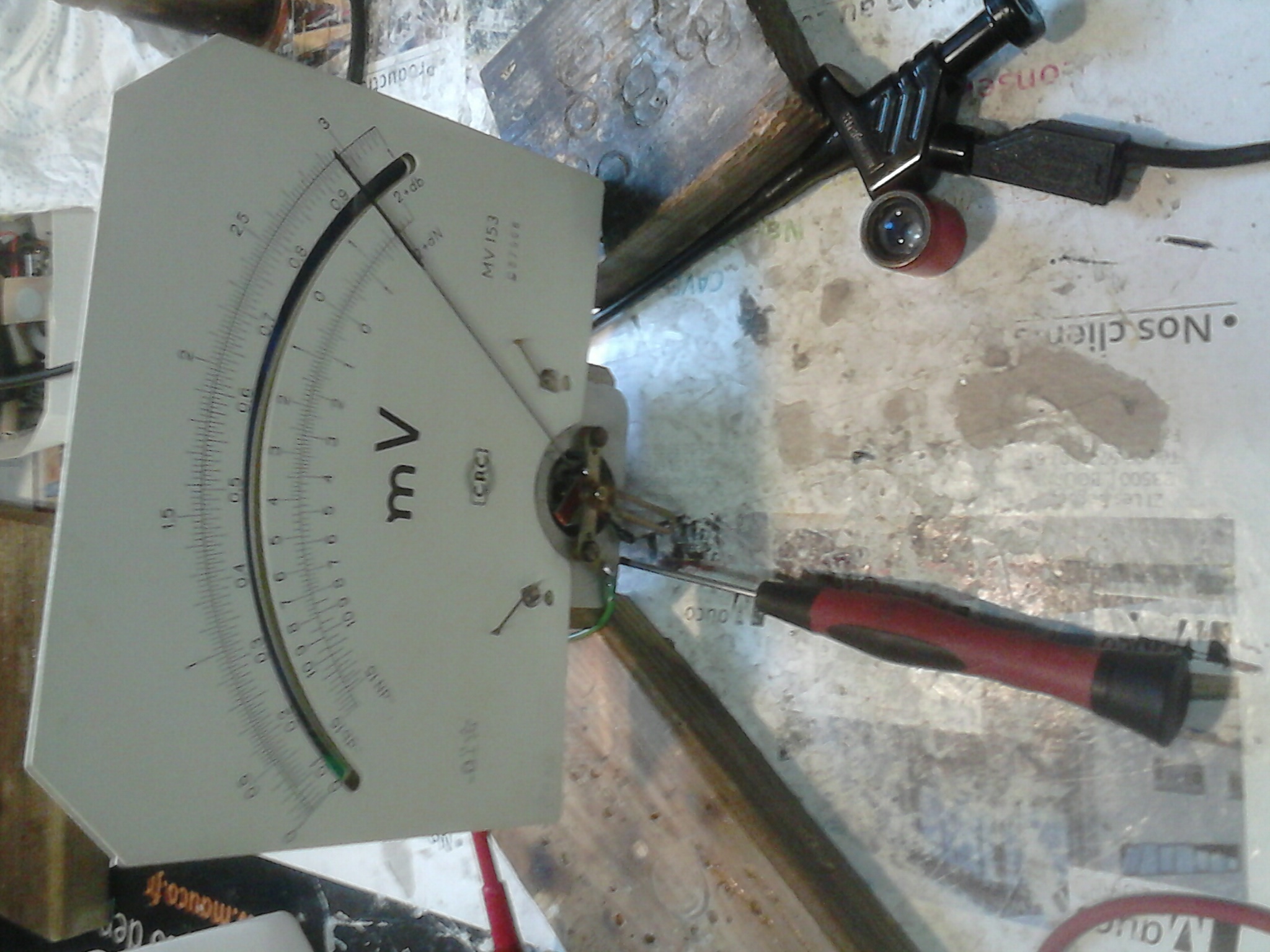

Quelques photos du montage,cela été délicat ,un travail d'horloger,cela fonctionne,il ne reste que l'étalonnage.
LG
| |
|
Sujet : crc mv 153 Nouveau | De F6FLC Le 25-10-2017 à 12:06 sta |
|
Bonjour,
il faut en premier étalonner le galvanomètre seul avant de toucher aux réglages de l'appareil
Michel...
|
|
Sujet : crc mv 153 Nouveau | De guy Le 27-10-2017 à 08:36 sta |
|
Bonjour
Je ne vois pas comment étalonner le galvanomètre seul, le seul réglage est le shunt magnétique,de plus le cadre est en// avec une résistance bobinée en constantan de 14,5 kohms ,je pense que l'on ne peut jouer que sur la valeur ohmique de la résistance pour faire varier le courant dérivé vers le cadre.Je suppose que c'est ce qui était fait en usine pour adapter l'ensemble.je vais me pencher sur ces réglages ,le reste fonctionne parfaitement,j'ai quand-mème remplacé tous les chimiques,l'appareil possède outre des fusibles de réserve une triode de réserve.
Cordialement
Guy
|
|
Sujet : crc mv 153 Nouveau | De Michel87 Le 27-10-2017 à 09:27 sta |
|
Bonjour,
Dans la nomenclature, la valeur du courant du galva est-elle indiquée?
Cette valeur est indiquée en µA.
|
|
Sujet : crc mv 153 Nouveau | De Marcel Bourguinet Le 27-10-2017 à 09:43 sta |
|
|
|
Sujet : crc mv 153 Nouveau | De F6FLC Le 27-10-2017 à 14:32 sta |
|
Bonjour,
justement, c'est en jouant sur le shunt et/ou la résistance qu'on ajuste la sensibilité
en général, c'est marqué dans un coin du cadran, mais pas sur celui-là
il faut se renseigner ou demander à quelqu'un qui en a un s'il veut bien l'ouvrir pour mesurer, sinon, les réglages internes risquent de se retrouver en butée si la sensibilité diffère trop de celui d'origine
Michel...
|
|
Sujet : crc mv 153 Nouveau | De F6FLC Le 27-10-2017 à 14:38 sta |
|
Je viens de regarder le schéma, peut-être moins impératif vu qu'il y a un pot ajustable de 10 K en série, le réglage a l'air assez large
Michel...
| |
|
Sujet : crc mv 153 Nouveau | De guy Le 02-11-2017 à 21:15 sta |
|
Bonsoir

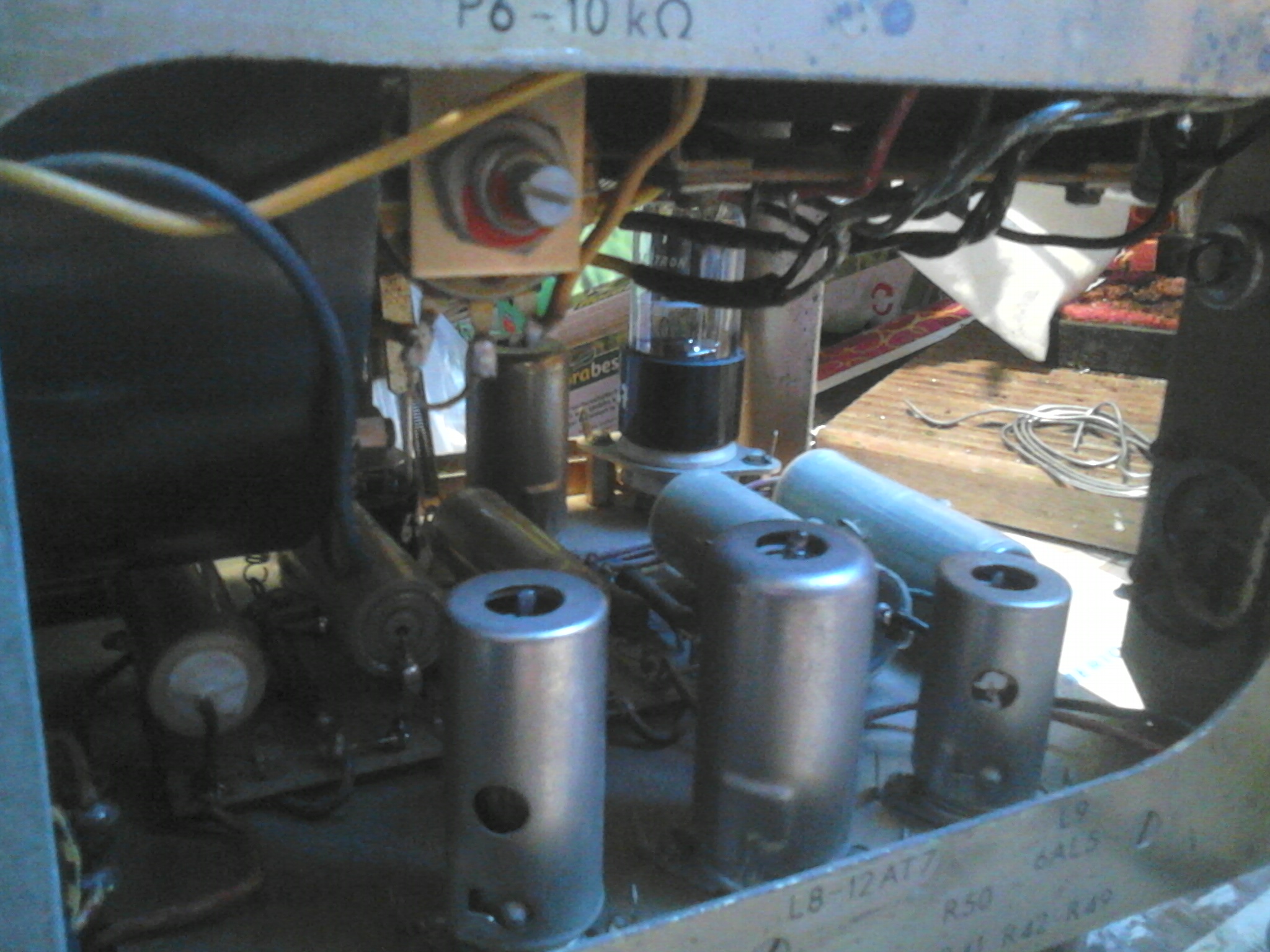

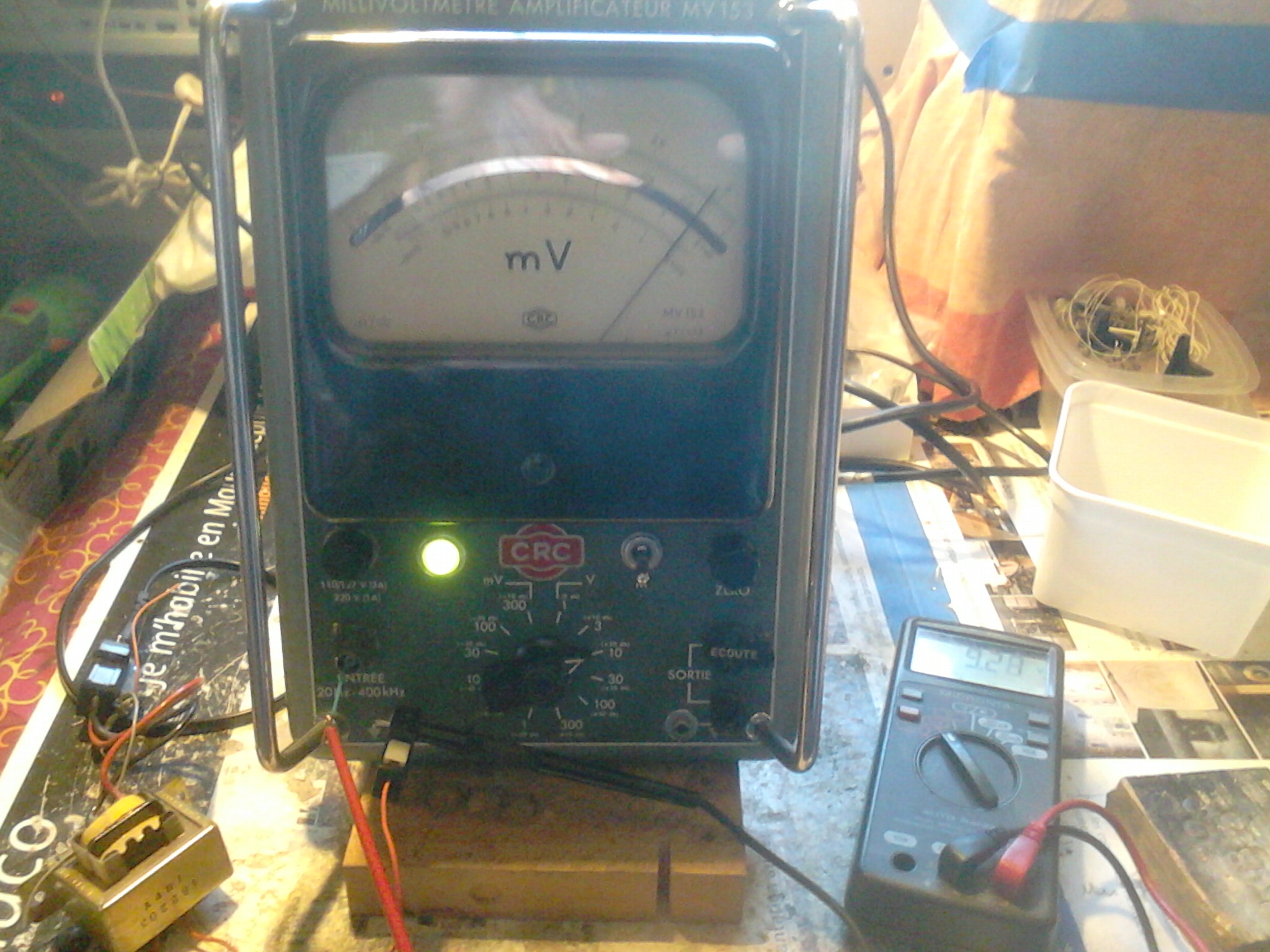

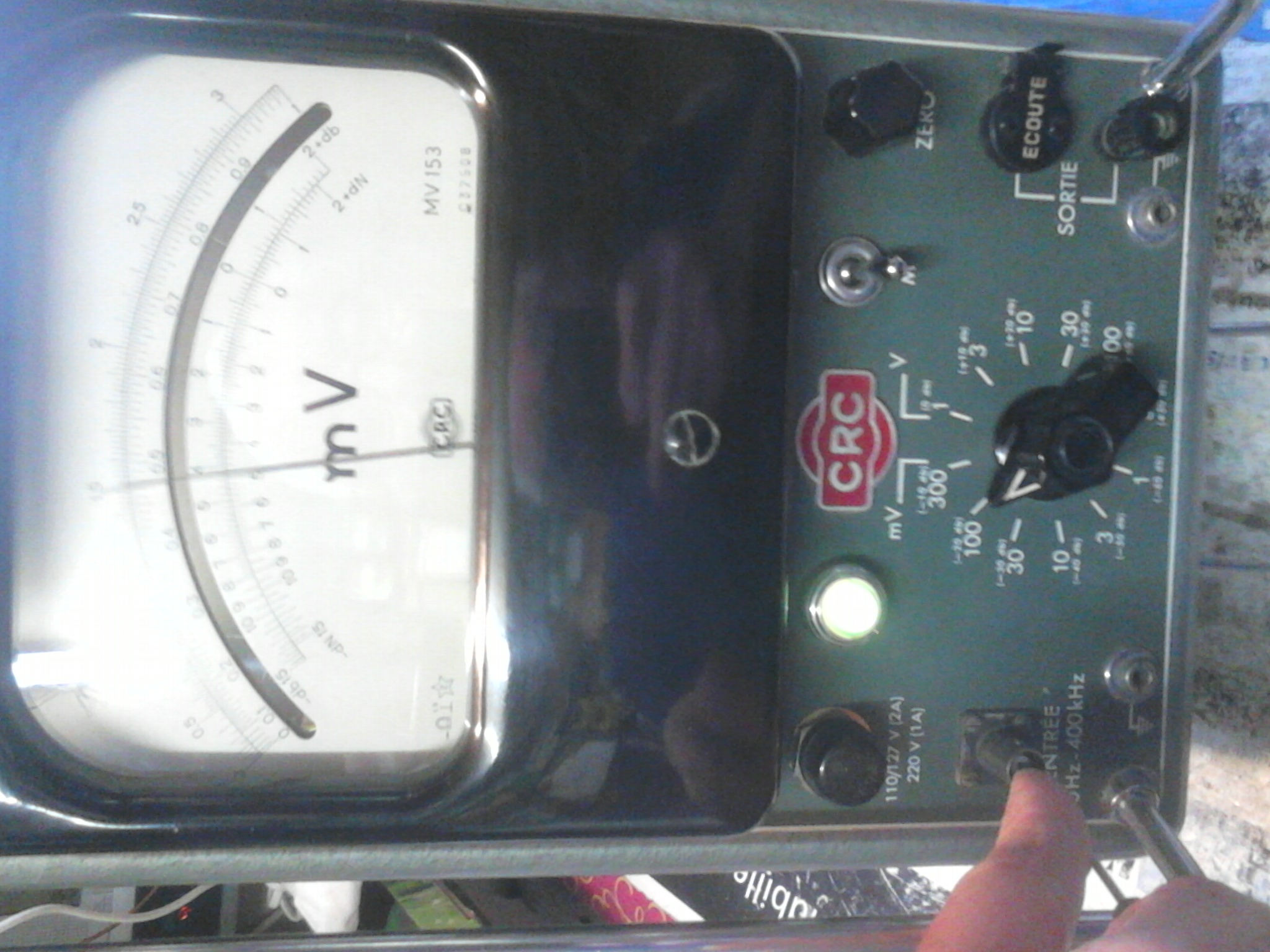

Comme l'avais préconisé F6FLC j'ai agit sur P6 et j'ai pu régler le galva,tout est correct dans toutes les gammes,un seul problème l'aiguille a tendance a talonner au maxi sans présence de tension en entrée lors de changement de gammes de mesure, j'ai corrigé en soudant 2 diodes au germanium tète bêche sur l'alimentation du galvanomètre.
Guy
| |
|
Sujet : crc mv 153 Nouveau | De F6FLC Le 03-11-2017 à 12:22 sta |
|
Bonjour,
bonne idée, ce sont des capas de liaison qui se chargent ou se déchargent lors des commutations
Michel...
|
|
|
