| Sujet : Philips B2F70U Nouveau | De radiofili Le 08-12-2017 à 16:07 sta |
|
Bonjour,
Je vous demande votre aide car j'ai acheté sur le Web une radio Philips qui lors de l'envoi postal a été passablement abimée. De fait, l'antenne ferrite a été complètement arrachée, de son support et de la plaquette bakélite qui se trouve en dessous. Avec le schéma, j'ai du mal a retrouver le bon câblage. Si quelqu'un a la même radio, ne pourrait-il pas me faire un petit croquis de la connexion des 4 bobines de l'antenne vers les 4 bornes de la plaque bakélite.
Je vous en remercie d'avance.
|
|
| Sujet : Philips B2F70U Nouveau | De provence Le 08-12-2017 à 16:44 sta |
|
|
|
| Sujet : Philips B2F70U Nouveau | De radiofili Le 08-12-2017 à 18:33 sta |
|
Bonsoir,
Oui, j'ai examiné ces photos en agrandi, mais impossible d'y voir tous les branchements.
Merci.
|
|
| Sujet : Philips B2F70U Nouveau | De provence Le 08-12-2017 à 19:18 sta |
|
Re
en partent de la dernière connexion
il me semble que ce soit
bleu-gris -vert rouge
|
|
| Sujet : Philips B2F70U Nouveau | De radiofili Le 08-12-2017 à 21:53 sta |
|
En fait, les fils bleu, gris, vert et rouge sont toujours connectés sur la barrette en bakélite, mais ce sont les fins fils des enroulements sur le barreau ferrite qui sont arrachés. et je ne sais pas comment les reconnecter. Merci d'avance.
|
|
| Sujet : Philips B2F70U Nouveau | De provence Le 08-12-2017 à 22:04 sta |
|
Re
ceci une autre histoire différente de la première
explication ,posté une photo des Degas sur ce cadre
pour ce rendre compte ,et vous en dire peut-être plus
pour une réparation ,
|
|
| Sujet : Philips B2F70U Nouveau | De radiofili Le 08-12-2017 à 23:33 sta |
|
Rebonsoir
Je pensais être clair en spécifiant que l'antenne ferrite a été arrachée de son support et de la barrette bakélite sur laquelle elle est connectée. Mais pour plus de clarté je vais en effet faire une photo pour montrer les dégâts. Merci d'avance.
|
|
| Sujet : Philips B2F70U Nouveau | De radiofili Le 09-12-2017 à 14:10 sta |
|
Bonjour,

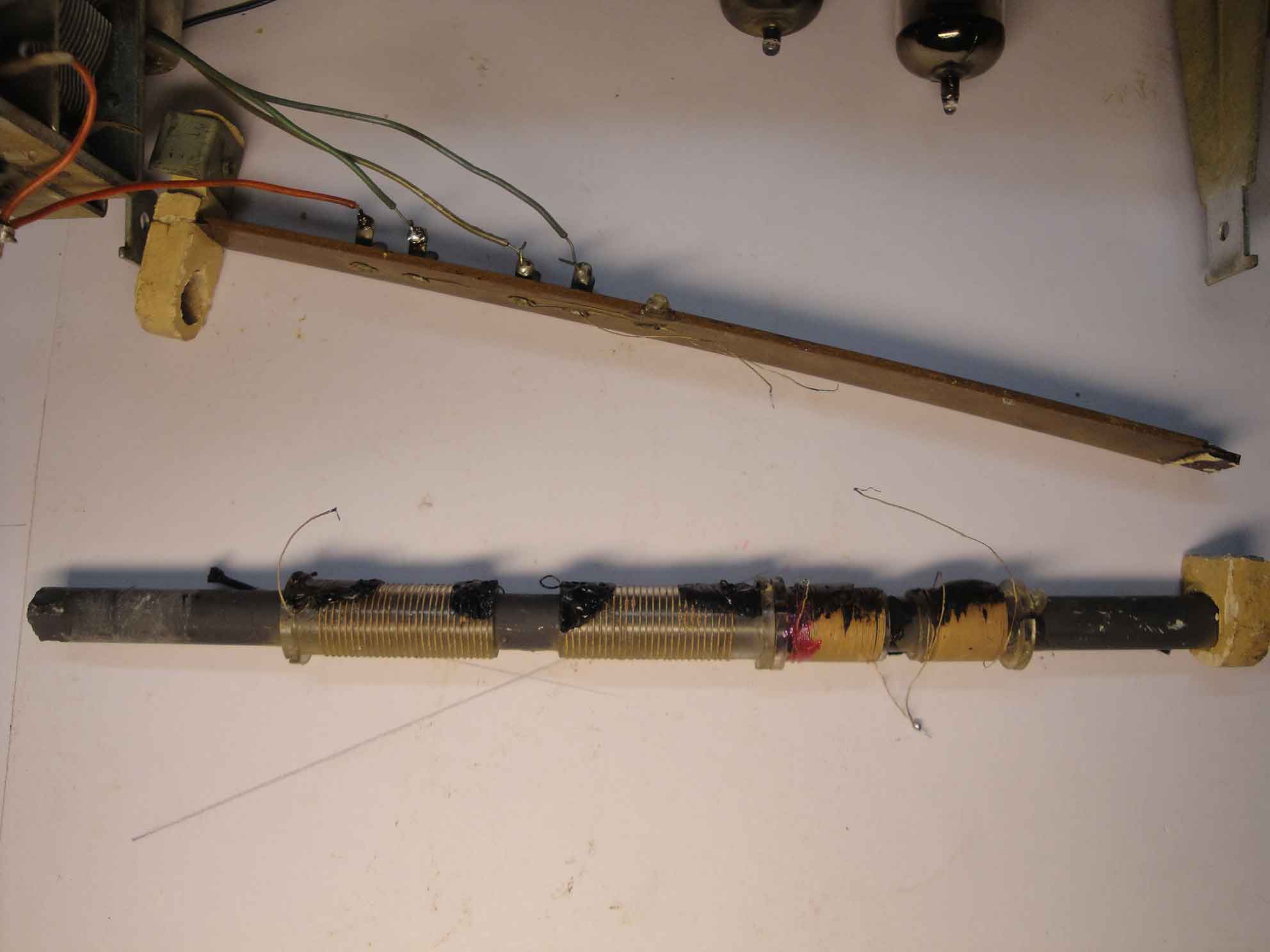

Voila la photo de l'antenne ferrite arrachée de son support et complètement déconnectée.
J'espère que vous pourrai m'aider à refaire les raccords. Merci d'avance.
| |
|
| Sujet : Philips B2F70U Nouveau | De f1ftp Le 09-12-2017 à 19:49 sta |
|
Bonsoir a tous

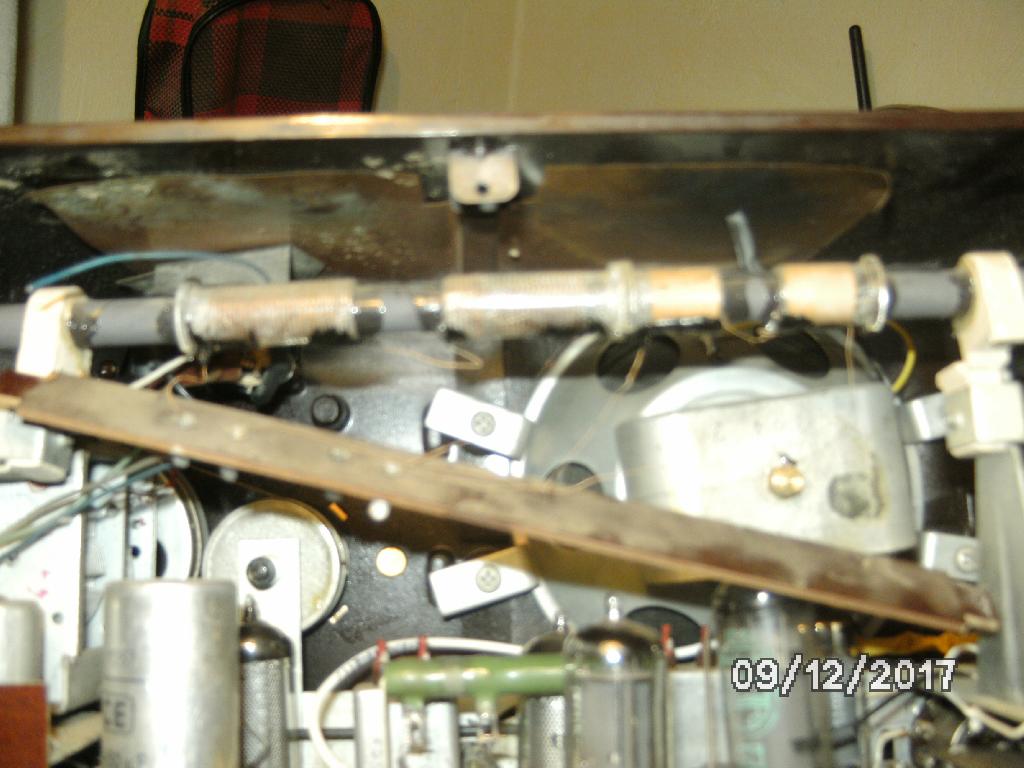

Pour radiofill :voici le schéma de branchement des bobines du barreau ferrite du B2F70U relevé sur un des deux que je possède et qui sont en attente de restauration.
Cordialement Philippe
| |
|
| Sujet : Philips B2F70U Nouveau | De radiofili Le 10-12-2017 à 09:40 sta |
|
Bonjour,
Un tout grand merci Philippe, c'est exactement ce que j'avais besoin.
Bonne fêtes de fin d'année à tous le monde.
Bien à vous.
|
|
|
