Sujet : Ducretet RP11 Nouveau | De fournierfrancis54 Le 22-12-2017 à 18:49 sta |
|
Bonjour,
je suis en train de restaurer un poste Ducretet Thomson RP11 il est équipé des tubes suivants:UY85, UCH81,UF89,UBC81,UL84.
il est également équipé d'un transformateur 110,220.
J'ai changé les condos chimiques et les condensateurs les plus moches.
Pour le premier essai j'ai retiré tous les tubes. J'ai mis en série une ampoule 100W avec l'alimentation, cette ampoule ne s'éteint pas reste assez lumineuse.
J'ai refait le test ci-dessus en débranchant les sorties du secondaire du transfo (résultat identique) le transfo ne chauffe pas.
J'ai installé tous les tubes, j'ai de la réception, mais cette ampoule reste allumée ?
Quel élément pose problème ?![](s11.gif)
merci pour vos infos
Cordialement
|
|
Sujet : Ducretet RP11 Nouveau | De Michel87 Le 22-12-2017 à 18:58 sta |
|
Bonsoir,
L'ampoule de 100W est seulement utilisée pour tester le transfo à vide.
|
|
Sujet : Ducretet RP11 Nouveau | De Jacques (webmestre) Le 22-12-2017 à 19:13 sta |
|
Ce ne serait pas le phono le responsable ?
|
|
Sujet : Ducretet RP11 Nouveau | De nanar Le 22-12-2017 à 20:25 sta |
|
Bonsoir, je vais dire une co…rie mais comment le poste peut il fonctionner bref qu'il y ai de la réception avec une lampe en '' série '' ?? elle ne serait pas plutôt en parallèle ? ou alors j'ai rien compris et je vais me coucher
|
|
Sujet : Ducretet RP11 Nouveau | De bocq 18 Le 22-12-2017 à 20:34 sta |
|
bonsoir à tous
Avec un jeu de lampes de la série ''u'' filament en série pour arriver vers 120v êtes vous sûr d'avoir un transfo? personnellement je pencherai vers un auto transfo...
Bonne soirée
cordialement
Michel
|
|
Sujet : Ducretet RP11 Nouveau | De bozec Le 22-12-2017 à 20:44 sta |
|
Bonsoir

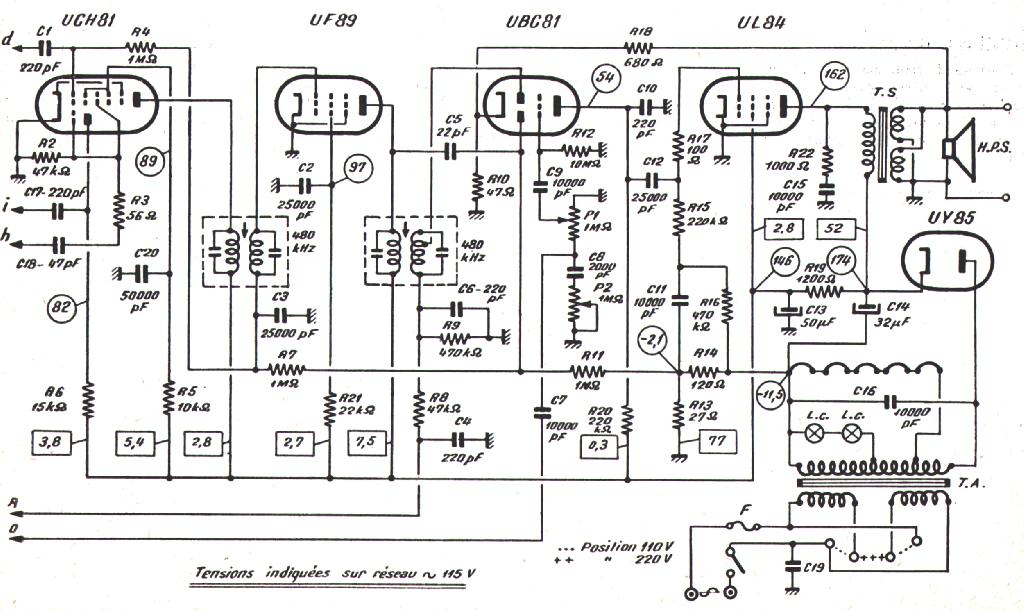

apparemment le schéma ci-joint devrait correspondre a cet appareil
Cordialement Bozec
| |
|
Sujet : Ducretet RP11 Nouveau | De bocq 18 Le 22-12-2017 à 20:52 sta |
|
d'après le schéma de Bozec c'est bien un transfo.
Michel
|
|
Sujet : Ducretet RP11 Nouveau | De fournierfrancis54 Le 23-12-2017 à 11:46 sta |
|
j'ai débranché le phono avant tous les tests.
j'ai également supprimé le condo avant transfo entre alimentation 220v et la masse
merci pour vos recherches
Francis
|
|
Sujet : Ducretet RP11 Nouveau | De Michel87 Le 23-12-2017 à 16:39 sta |
|
Bonjour,
La capa entre le secteur et la masse n'apporte rien. Pas de remords pour sa suppression!
Voir aussi la capa de liaison (C12 sur le schéma proposé )
Le fonctionnement de l'appareil est-il satisfaisant?
|
|
Sujet : Ducretet RP11 Nouveau | De fournierfrancis54 Le 23-12-2017 à 17:09 sta |
|
Ok merci
je testerai après fêtes
|
|
Sujet : Ducretet RP11 Nouveau | De ON5WF Le 23-12-2017 à 17:34 sta |
|
![](s12.gif)
''J'ai installé tous les tubes, j'ai de la réception, mais cette ampoule reste allumée ?''
Pas étonnant, car dans le cas d'une lampe de 100 W en série avec une radio (consommant +- 50W), la plus grande partie de la tension se retrouve aux bornes de la radio.
Résultats de mesures que j'ai effectuées:
Une radio (consommant environ 0,2 A sous 240 V) en série avec une lampe de 100 W (environ 0,44 A sous 240 V).
Utot: 234 V; Uradio: 201 V; Ulampe: 36 V ! I = 0,162 A.
A noter qu'il ne faut pas additionner les tensions partielles algébriquement, car ces tensions ne sont pas en phase!
Comme quoi, des expériences qui pourraient paraître à priori farfelues, peuvent venir en aide![](s5.gif)
ON5WF
|
|
Sujet : Ducretet RP11 Nouveau | De ON5WF Le 23-12-2017 à 17:42 sta |
|
|
|
Sujet : Ducretet RP11 Nouveau | De fournierfrancis54 Le 26-12-2017 à 10:50 sta |
|
Problème résolu !!!
Le problème était la position du sélecteur tension. Celui-ci comporte deux valeurs 110 V & 220 V, mais il n'est pas détrompé !.et il n'y a pas de repère
sur le chassis, n'ayant pas le carton arrière il est difficile de trouver la bonne position du sélecteur, sauf l'identification des broches du primaire.
Merci à Tous et bonne fêtes
Francis
|
|
|
