| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 11-06-2006 à 20:25 cms |
|  |

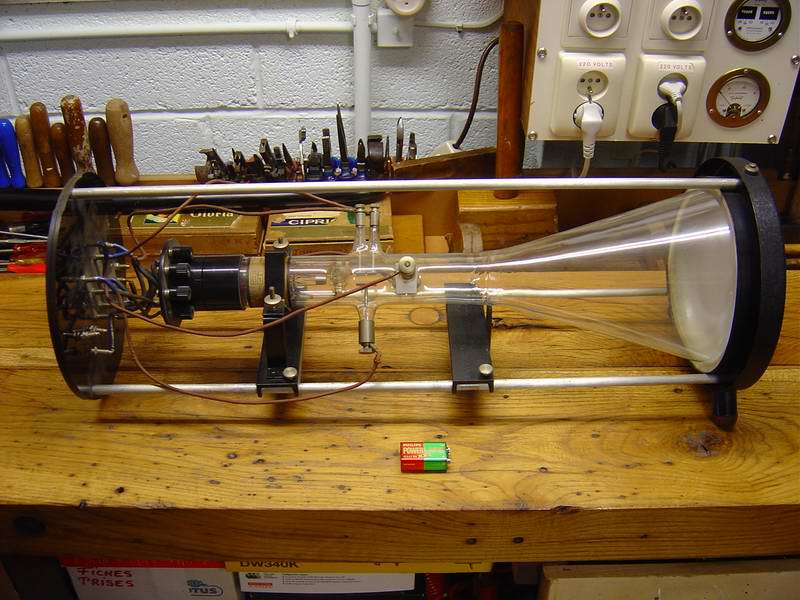

Bonsoir, j'ai trouvé cet "engin" cet après midi....sans doute un tube de démonstration pour les cours d'électronique!!!
Y a t'il moyen de le "faire" fonctionner??
Filament 3,4V 0,60A
Yves
| |
| |
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 11-06-2006 à 20:25 cms |
| |
Suite....
| |
| |
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 11-06-2006 à 20:26 cms |
| |
Suite....
| |
| |
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 11-06-2006 à 20:27 cms |
| |
Suite....
| |
| |
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 11-06-2006 à 20:31 cms |
| |
Type du tube :HB3
Max 2mm (veux dire de fonctionnement???)
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 11-06-2006 à 20:33 cms |
| |
Max 2 minutes ... (correction) faut que j'arrête le café fort!!!
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De Jacques (webmestre) Le 11-06-2006 à 20:35 sta |
|
Je suppose que c'est le courant en régime établi, soit après 2mn de fonctionnement. Curieuse donnée.
|
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 11-06-2006 à 20:41 sta |
|

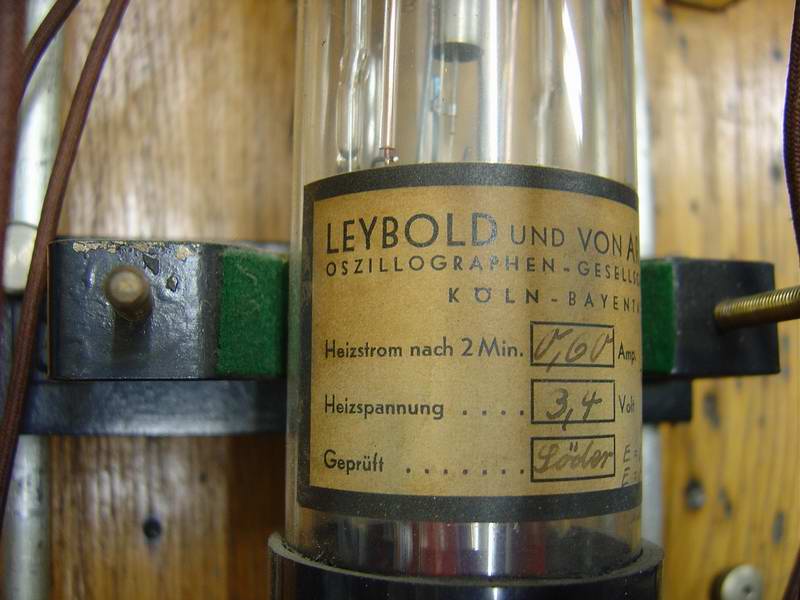

Leybold était importé en Belgique par une société du centre de Namur dont le nom m'échappe. C'était une marque dédiée au matériel scolaire de physique.
- courant de chauffage après 2 minutes = 0,6 A
- tension de chauffage = 3,4 V
- essayé par Söder
le reste est sur l'autre côté de l'étiquette.
|
|
| Sujet : Retour de brocante Nouveau | De JCJ Le 11-06-2006 à 20:58 sta |
|
Cela ressemble bien à du matériel pédagogique.
Ce qui est curieux, c'est que l'on dirant que l'une des 2 plaques de chaque axe de déviation est fractionnée en 2 parties. Je ne vois pas à quoi ça pourrait servir ???
|
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 11-06-2006 à 22:49 sta |
|
Peut-être y avait-il une manipulation consistant à changer la longueur des plaques pour voir l'effet sur la déviation des faisceaux d'électrons.
jacques.
|
|
| Sujet : Retour de brocante Nouveau | De pierre Le 12-06-2006 à 12:35 cms |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 12-06-2006 à 12:54 cms |
| |

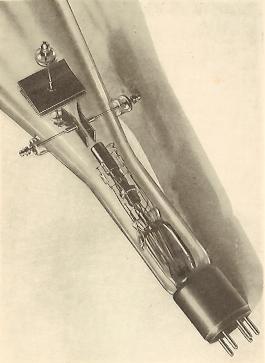

Tube très intéressant, avec les plaques en sorties latérales, comme les tubes cath d'avant-guerre. Ci-joint, le 3951 Philips -->
Yves, si vous êtes vendeur de ce tube, je serais très intéressé !
JC
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 12-06-2006 à 12:57 cms |
| |
Sinon, on peut facilement bidouiller une alim et un balayage (à thyratron par ex. )
JC
| |
|
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 12-06-2006 à 13:26 sta |
|
Le nom de l'importateur était Analys
Jacques.
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 12-06-2006 à 19:22 cms |
| |
Bonsoir à tous, pour JC je suis preneur d'un schéma de fonctionnement (juste pour le "faire" fonctionner!!)....Tensions et comment le raccorder!!!???
Pour Jacques, merci pour les renseignements (je vais faire d'autres photos plus détaillées!!)....Si vous trouvez d'autres données (documents ou autre) et bien merci d'avance...
Pour Pierre, merci, c'est vrai qu'il ma "tapé" dans l'oeil quand je vu cet objet étrange qui était en plus debout!!!...
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 12-06-2006 à 19:26 cms |
| |
Pour Jacques, voici une photo de l'autre côté de l'étiquette....
Yves
| |
| |
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 12-06-2006 à 19:39 sta |
|
En dehors du n° de série et du type, on apprend quelles sont les sensibilités des plaques de déviation: 0,47 mm/V et 0,51 mm/V. On ne dit pas lesquelles. Mais on peut supposer que celles qui sont le plus proches du canon sont plus sensibles mais comme on ne sait rien sur l'espace interplaque, c'est pas sûr. Aucun renseignement sur les autres électrodes.
Jacques.
Ce matos doit avoir au moins 60 ou 70 ans. Le vide est dans quel état ?
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 12-06-2006 à 19:42 cms |
| |
Comment vérifier, alimenter doucement le filament et regarder????
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De Michel Rentmeesters Le 12-06-2006 à 19:52 sta |
|
Ce sera un complément indispensable à l'oscillo (tube fichu) qui t'arrivera sous peu. Ca dépend de la vitesse du courrier.
(le bureau de poste du centre de tri des déchets de Nethen est parfois un peu lent.)
Michel.
|
|
| Sujet : Retour de brocante Nouveau | De Michel Rentmeesters Le 12-06-2006 à 19:52 sta |
|
Ce sera un complément indispensable à l'oscillo (tube fichu) qui t'arrivera sous peu. Ca dépend de la vitesse du courrier.
(le bureau de poste du centre de tri des déchets de Nethen est parfois un peu lent.)
Michel.
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 12-06-2006 à 20:05 cms |
| |
Bonsoir Michel, je passe chez Roland vendredi!!!

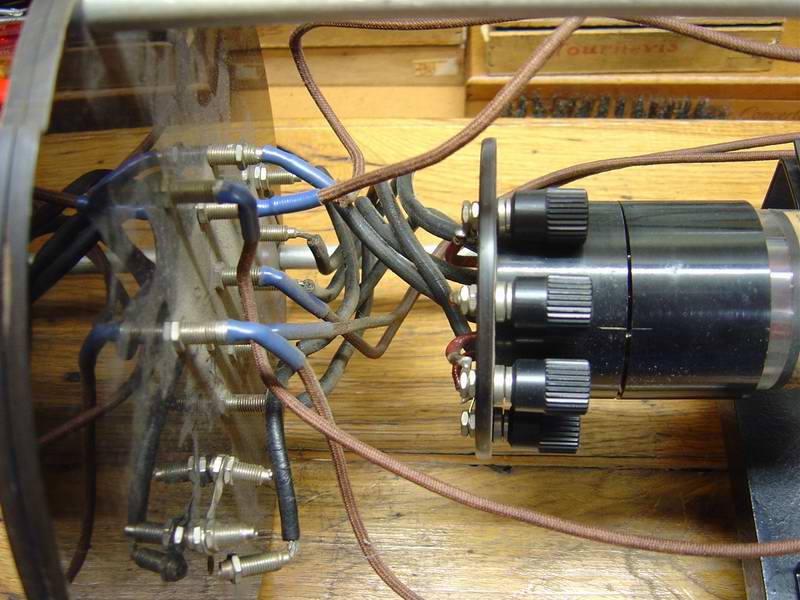

Pour Jacques, j'ai relevé les données suivantes (a l'arrière de l'appareil)
PX1-une connexion/PX2-deux connexions
PY1-une connexion/PY2-deux connexions
E-A-L-H-K-S-S-Z (chaques lettres est une connexion, les deux S sont pontés!!)
Plus quatres connexions sur le culot marqués PX-PY
| |
|
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 12-06-2006 à 20:41 sta |
|
P= plaque
X et Y comme les coordonnées cartésiennes horizontales / verticales
1 et 2 pour différencier les 2 plaques
H peut être un côté du filament (= chauffage)
K cathode sait-on kjamais
Z axe longitudinal
reste à deviner le reste avec un traducteur en ligne et en repérant les circuits
à remarquer que la tension de chauffage fait 3,4V, ce qui est la moitié de la tension courante de 6,8V. Le filament serait-il en deux parties mises en parallèle d'ou SS ?
Regarde un peu les data des tubes d'oscillo un peu anciens.
Jacques.
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 12-06-2006 à 20:53 cms |
| |
Les bornes S-S ne sont pas raccordées (juste un pont), le filament est en H-K (aucunes liaisons avec d'autres lettres), E est mis a la masse....J'ai essayé de l'alimenter et il fonctionne... 3,4V et tout juste 0,60A après deux minutes de fonctionnement.....
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 12-06-2006 à 21:48 cms |
| |
C'est du lourd ! Von Ardenne (Manfred pour les intimes) est un des grands savants de la TV allemande. Ce tube transparent est vraisemblablement d'avant-guerre, modèle datant de 1935 36, ou inspiré du même type. Pas de test " au pif " avec cette pièce de musée...

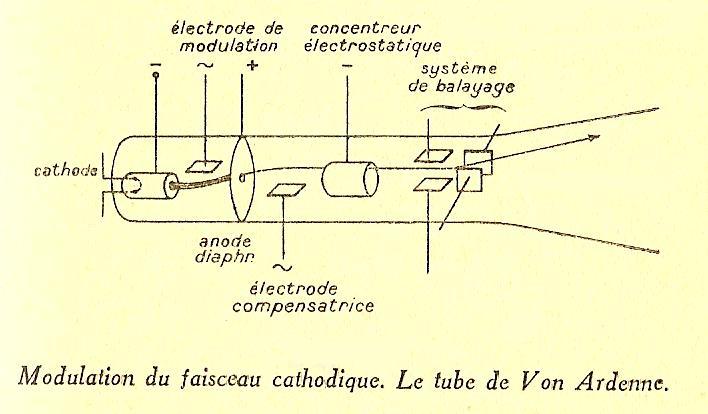

Von Ardenne avait tenté un nouveau système de modulation: Le cylindre de Wehnelt était conservé, mais ne jouait plus qu'un rôle de concentrateur. La modulation étant commandée par une autre électrode, suivie d'une électrode compensatrice. J'ignore si ce tube est équipé du même système...
Je ferai d'autres recherches demain...J'ai pas mal de doc sur la TV d'avant-guerre. ( mon dada ! )
JC
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 12-06-2006 à 21:54 cms |
| |

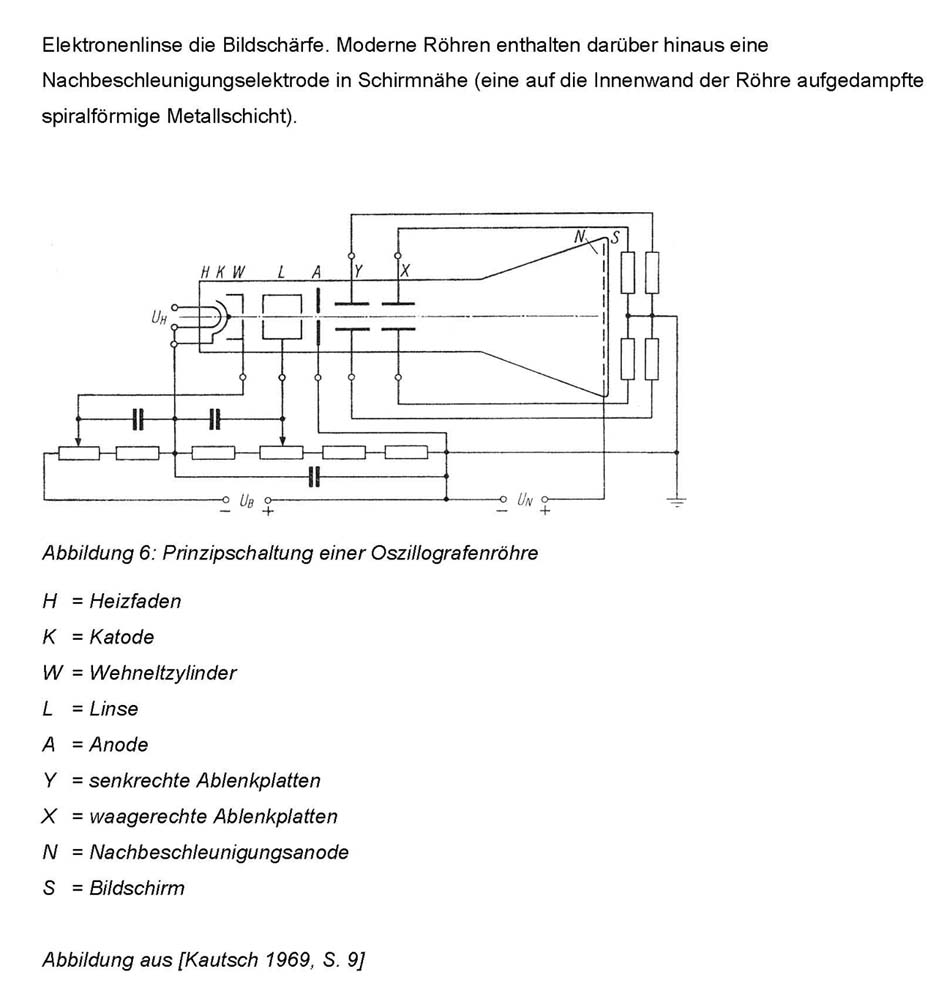

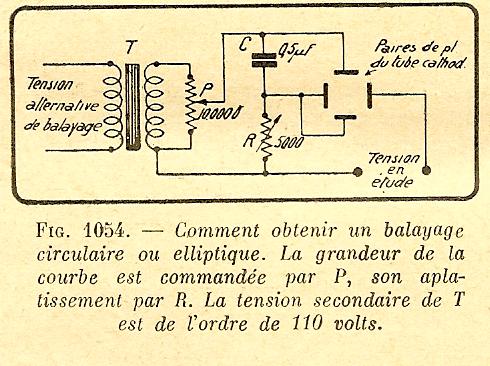

Sinon, quelques idées:
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 12-06-2006 à 21:55 cms |
| |
Suite:
| |
| |
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 12-06-2006 à 23:02 sta |
|
Les letres sont donc significatives en allemand. E= erde, H = heizh, K sans doute kathode reliée au filament, Z serait la modilation. On avance, surtout avec le schéma de von Ardenne (c'était avant la bataille du même nom).
J'ai encore un oncle, ancien prof de physique au collège (de Dinant pour ceux du coin), qui s'est sans doute servi de ce genre de matos dans les années 50. Il m'a fait plein de démos quand j'avais 10 ans, aussi avec des tubes à gaz roses, bleus, verts, blanc, droits ou tordus. Et puis il jouait avec des aimants, des disques de Wirmhurst, des bobines de Ruhmkorff, des sonneries, il faisait des plasmas mais je ne savais pas que cela s'appelait ainsi. Début de mon intérêt pour les sciences exactes, les maths c'est venu après quand j'ai compris l'utilité pratique.
.... Mais je ne le vois qu'une fois par an. Et puis se souvient-il de cela ?
Jacques.
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 13-06-2006 à 18:09 cms |
| |
Un grand merci à JC et Jacques, effectivement on avance.....J'ai bien observé le brochage du tube et il n'y a que 5 bornes raccordées sur les 9 présentes.
2 pour le filament: H-K et 3 pour le reste: A-L-Z
Il n'y a pas d'autres connexions entre H-K (le filament est complètement isolé du reste du tube!!).
Yves.
| |
|
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 13-06-2006 à 19:45 sta |
|
Par rapport au schéma communiqué par JC Négret, A devrait être l'anode, Z reste pour moi la modulation (brillance), L comme Lenz peut être (concentrateur ?). Faut regarder où ces fils aboutissent sur le tube, pour lever le doute.
Jacques.
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 13-06-2006 à 20:38 cms |
| |
Jacques, après une longue observation, j'optient les résultats suivants:
A: est relié a un disque percé d'un trou (le plus proche des premières plaques!!).
L: est relié a un disque similaire au premier (le plus proche du filament!!).
Z: est relié a un cylindre qui entoure le filament.
H: filament (totalement séparé!!).
K: filament (totalement séparé!!).
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 13-06-2006 à 21:01 cms |
| |
Jacques, voiçi des photo de la description donnée plus haut...
Yves
| |
| |
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 13-06-2006 à 21:29 sta |
|
La lettre A est donc bien une anode. Le Z pourrait être l'ancêtre du Wenhelt. L = Linse = lentille. Avez vous une connexion cachée du côté de l'écran de visu ?
Pour le reste on requiert l'avis des spécialistes du baron Manfred von Ardenne qui a travaillé à l'institut Max Planck, au premier microscope électronique en 1938 et à la bombe atomique soviétique, étant ressortissant de la DDR. Il aurait construit le premier système de télé tout électronique en 1930, le premier scanner à balayage, etc. Voir
ceci
Jacques.
|
|
| Sujet : Retour de brocante Nouveau | De ON5MJ Le 13-06-2006 à 21:34 sta |
|
juste un schéma de principe.
j
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 14-06-2006 à 00:26 cms |
| |
Bonsoir ! Le site d-museum offre de très belles photos, dont celle qui présente un tube cousin du vôtre.
Une autre, assez connue: Von Ardenne qui reçoit Baird pour une démo de TV. Le poing sur la hanche, le regard rivé sur l'écran. Baird regarde le photographe mais semble ailleurs...Il n'a même-pas quitté son manteau...

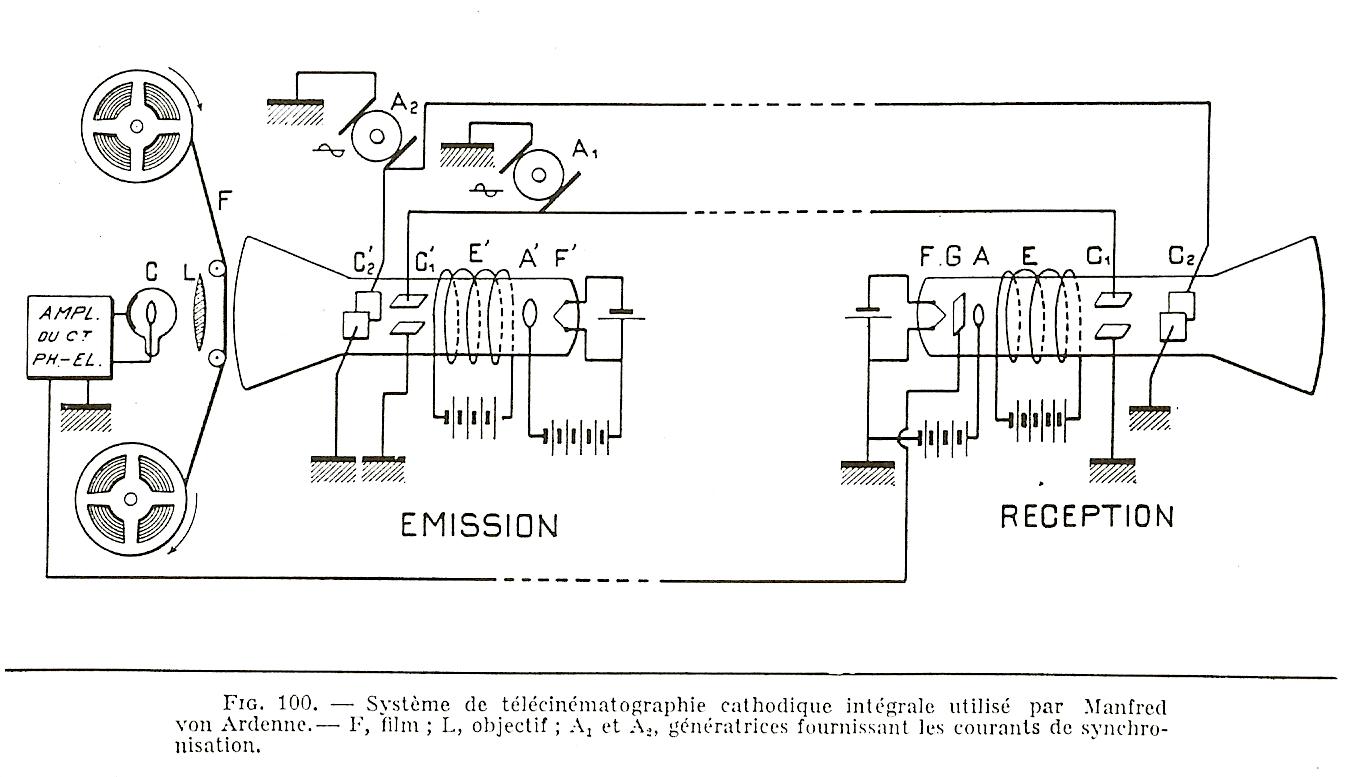

Pour le tube, je n'ai pas encore trouvé grand-chose. Quelques docs d'époques:
JC
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 14-06-2006 à 01:14 cms |
| |
Les 2 images ci-dessus viennent du bouquin d 'Aisberg et de Aschen Télévision 1932.

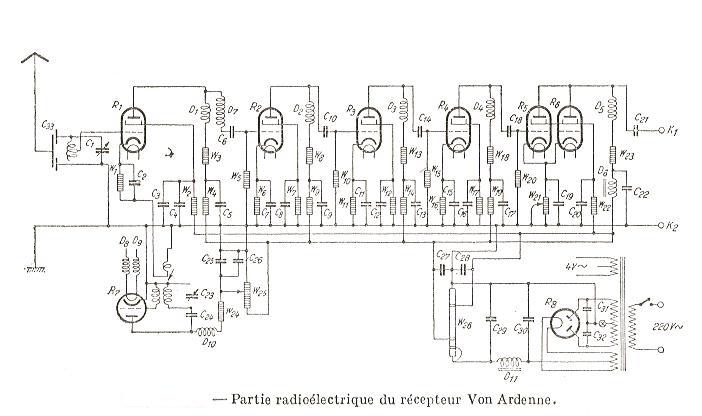

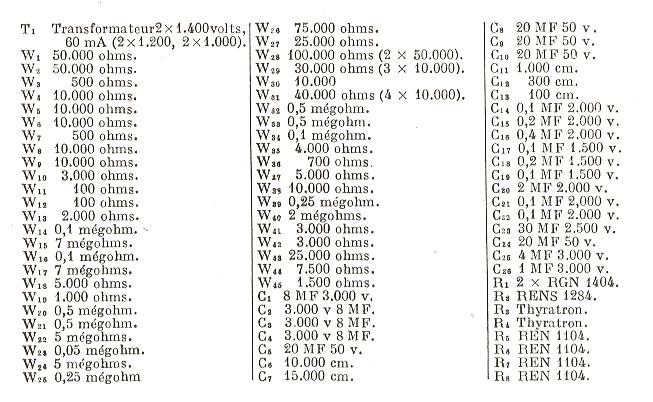

Pour les curieux, un schéma de TV M.V.Ardenne des années 30. Récepteur:
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 14-06-2006 à 01:15 cms |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 14-06-2006 à 01:17 cms |
| |

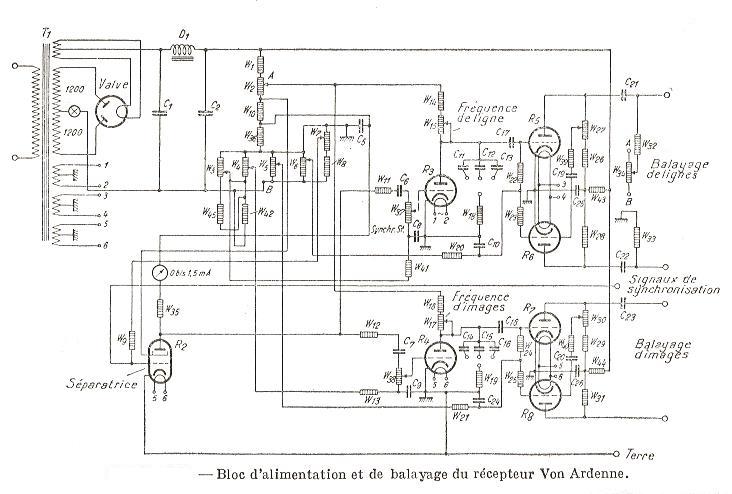

Bon, c'est pas des conneries ! Faut que j'aille me coucher ! Balayage-bis:
JC
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 14-06-2006 à 14:44 cms |
| |

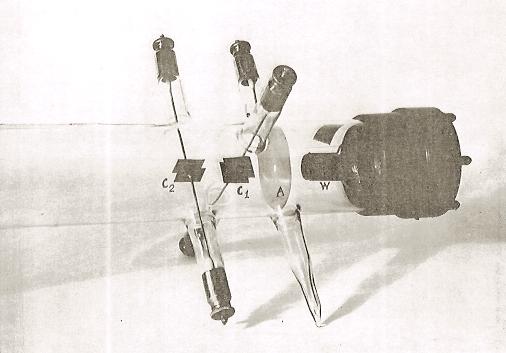

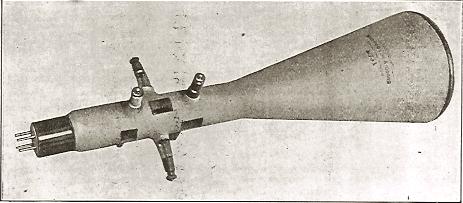

Hello ! Un autre tube de Von Ardenne ( modèle 4753 ? ) :
| |
| |
|
| Sujet : Retour de brocante Nouveau | De Yves Cantineau Le 14-06-2006 à 18:25 cms |
| |
Bonsoir Jacques et JC, encore merci pour l'aide et la doc. Pour Jacques, il n'y a pas de connexion cachée (bien regardé et sondé au multimètre....). J'ai remarqué une fine ligne horizontale (marquée très légèrement dans la poudre) ce qui signifie que le tube a bien fonctionné???!!! Bon maintenant faudrais trouver la tension (HT) et un petit schéma pour illuminer cet objet.
Yves
| |
|
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 15-06-2006 à 22:44 cms |
| |
Bonsoir ;

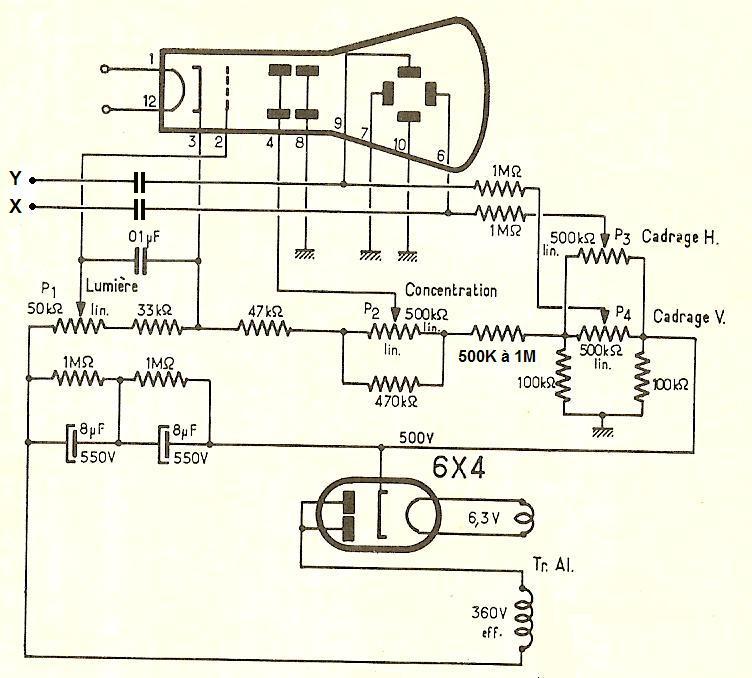

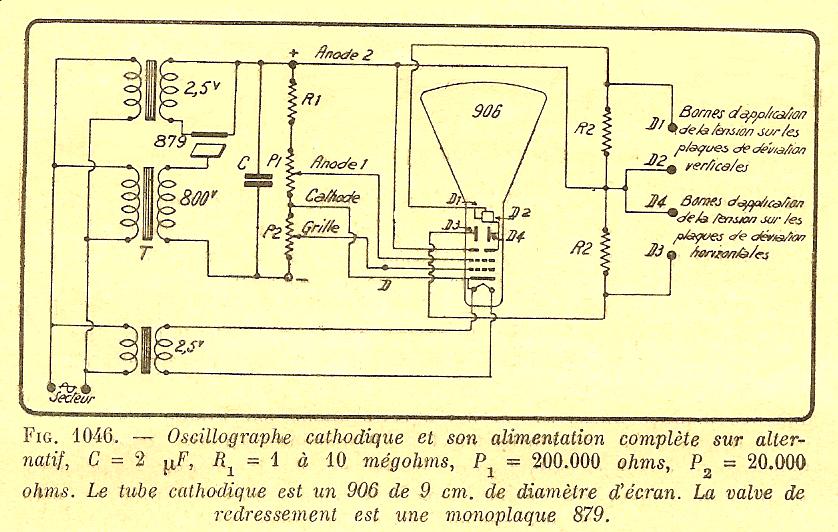

Le tube doit être peu gourmand, vers les 500V en HT. Il vaut mieux essayer doucement... Ci-joint une alim classique:
Il faudra peut-être ajuster certaines valeurs du pont de R.
Pour un premier essai, on peut se passer d'un balayage, mais le spot sera fixe sur l'écran, avec usure de celui-ci, donc faire un test bref.

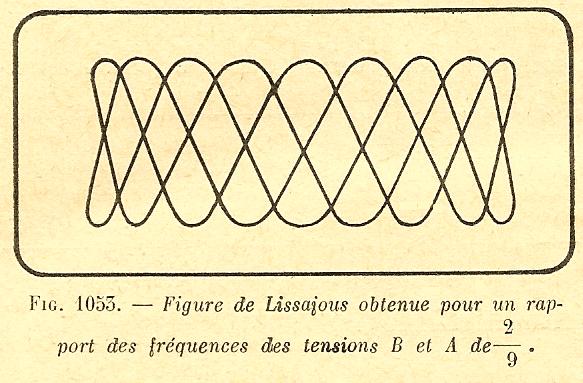

Ensuite, on peut injecter de l'alternatif ( du 6,3 pour essayer ) sur les plaques puis s'amuser avec les figures de Lissajous.
Tenez-nous au courant !
JC
| |
| |
|
| Sujet : Retour de brocante Nouveau | De JC Négret Le 15-06-2006 à 22:47 cms |
| |
Oubli: Sur votre tube 12 et 3 sont reliés.
| |
|
|
|
