| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 07:34 sta |
|
Bonjour à tous,
Je suis entrain de réaliser un récepteur AM bande aviation issu d'un vieux schéma dont l'auteur est P.Gueulle et ce montage était distribué par l'Office du Kit.
Ce sont des bobinages imprimés, SO42P, TDA 1046 et varicap.
La partie bf fonctionne mais j'ai des accrochages en permanence.
La chaine a l'air de fonctionner car j'entends le générateur de signal réglé sur 120 mhz situé à 1 mètre, de plus sur le schéma les bornes 10 et 12 du TBA 1046 sont reliées alors que sur le schéma d'implantation il y a entre ces bornes un condo de 100 nf, j'ai réalisé le montage en volant pour les essais, vérifié le montage mais je ne vois pas pourquoi j'ai tant d'accrochages et aucune réception.
Bonne journée à tous
Michel F-59388
| |
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 08:02 sta |
|
| |
|
| Sujet : Récepteur aviation Nouveau | De F6CER Le 05-06-2018 à 09:08 sta |
|
Bonjour
le condensateur de 100nF est au bon endroit , le schéma est faux et en plus l'encoche n'est pas à la bonne place sur le dessin du TDA1046
comme l'ampli BF a été testé, il faudrait essayer d'injecter du 455 KHz pour voir si le TDA1046 fonctionne , en injectant dans un premier temps un signal à l'entrée du filtre céramique puis aux borne de la 100 Ohms de sortie du SO42
puis ensuite seulement vérifier l'oscillateur mélangeur
en général avec ces circuits intégrés dont le gain est très grand, tout est une question de découplage
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 09:48 sta |
|
Bonjour à tous,
Merci de m'avoir répondu rapidement.I
Si je vous suis mon TDA est à l'envers ou juste le symbole?
Le 100 nf est bien à sa place
Je vais essayer d'injecter le 455 khz
Cordialement
Michel F-59388
|
|
| Sujet : Récepteur aviation Nouveau | De Pascal Le 05-06-2018 à 12:03 sta |
|
Bonjour.
Où voyez vous les bornes 10 et 12 du 1046 reliées ensemble ou par un condensateur de 100 nF sur vos schémas ?
|
|
| Sujet : Récepteur aviation Nouveau | De Pascal Le 05-06-2018 à 12:24 sta |
|
| |
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 12:25 sta |
|

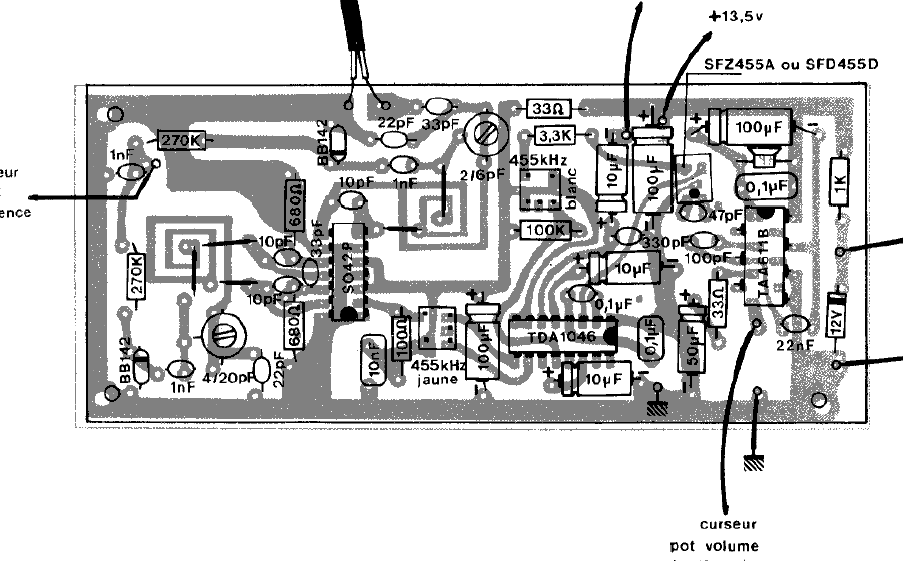

Oui j'ai fait une erreur c'est entre 2 et 4 sur le schéma de principe et le schéma d'implantation il y a doute sur le 100 nf
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 05-06-2018 à 12:54 sta |
|
Bonjour Fario,
Bonjour à tous
je dispose dans mes tiroirs, d'un SO 42 P et des deux autres C.I concernés.
votre post me donne envie de réaliser ce petit récepteur.
Auriez-vous la gentillesse de joindre à votre sujet le cliché du typon avec selfs imprimées au rapport 1/1.
par ailleurs savez-vous quelle est la bande passante du filtre cérémique connecté à la broche 3 du TDA 1046 ?
merci par avance .
bonne journée à tous
J.B
|
|
| Sujet : Récepteur aviation Nouveau | De Pascal Le 05-06-2018 à 14:36 sta |
|
Re. Affirmatif Fario il y a une différence entre le schéma de principe et celui de câblage.
Sur le schéma de principe il a été oublié la capa de 100 nF entre les pins 2 et 4.
La doc PDF du constructeur du TDA1046 pourrait vous être utile.
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 14:38 sta |
|
Pas de soucis JB
Contactez moi sur mon mail et je vous envoie tout le dossier
Cordialement Michel
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 16:33 sta |
|
Merci pour votre aide,
Je viens d'injecter le 455 khz aux bornes de la résistance 3.3 k ohm et j'ai le signal extra
( mon filtre 455 était monté à l'envers) mais en remontant la chaine je n'ai rien sortie du transfo blanc et rien non plus aux bornes de la 100 ohm borne 2 du so42p
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 05-06-2018 à 17:26 sta |
|
@ fario
merci Michel pour votre proposition mais j'ai tenté de vous joindre sur votre mail sfr sans résultat, mon pc m'indique une erreur dans l'envoi du message à l'adresse que j'obtiens en cliquant sur votre pseudo ( peut-être à cause des nombreux orages ) ...
essayez de vérifier si le transfo jaune 455 Khz n'est pas en court-circuit au niveau des bobinages
surtout s' il s'agit d'un transfo de récup. ??
vérifiez les soudures côté piste ... parfois un grain de soudure vient se loger entre le point chaud du bobinage et la masse
vérifiez en amont si vous obtenez une variation de fréquence sur l'oscillateur du SO 42 P en manipulant le potar de 4K7 (A).
si vous avez un oscillo, vous devez pouvoir visualiser l'oscillation.
bon courage
JB
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 17:34 sta |
|
Bonsoir à tous,
Il faut attendre car effectivement j'ai moi aussi des problèmes sur internet mais c'est partie remise je vous enverrai ce qui faut.
J'ai le signal à l'entrée du transfo blanc mais pas en sortie, autre question ou trouver des transfo de remplacement ( j'en au un stock sauf des blanc et jaune...)
Je persévère...et vais tester les transfo
à suivre
Michel
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 05-06-2018 à 17:39 sta |
|
@ fario ( Michel)
si aucun court-circuit dans la HF, vérifiez aussi le SO 42 P , il peut très bien être défaillant !
(en espérant que vous en avez un autre en stock .
il me semble que vous l'avez soudé directement ( il a peut-être claqué au soudage ? ), le mieux étant d'utiliser un support DIL 14 broches
par ailleurs ...
ça y est
je pense que mon mail est enfin parti ..
dites-moi si vous l'avez bien reçu
merci encore
J.B
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 05-06-2018 à 17:50 sta |
|
@ fario
pour les transfos blancs on en trouve parfois sur eBay mais ils sont rares ... et chers
le tout étant de trouver ceux correspondante à l'impédance requise !
il me semble qu'un membre de ce forum avait posté sur le sujet il y a quelques semaines ...
à voir ..
|
|
| Sujet : Récepteur aviation Nouveau | De F1EVJ Le 05-06-2018 à 17:55 sta |
|
Bonjour,
Je ne pense pas qu'il soit au bon format
mais si çà peut aider...
Bien cordialement,
Pierre
| |
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 05-06-2018 à 18:03 sta |
|
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 05-06-2018 à 18:07 sta |
|
@ F1 EVJ
Merci Pierre, mais le format est essentiel en la matière vu que le typon contient des selfs imprimées dans le domaine VHF
Merci tout de même
JB
|
|
| Sujet : Récepteur aviation Nouveau | De F1EVJ Le 05-06-2018 à 20:55 sta |
|
JB,
Oui, je connais les selfs imprimées. Mais, je ne savais pas comment réduire mon scan !

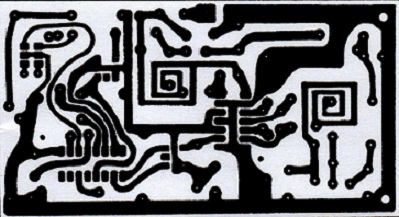

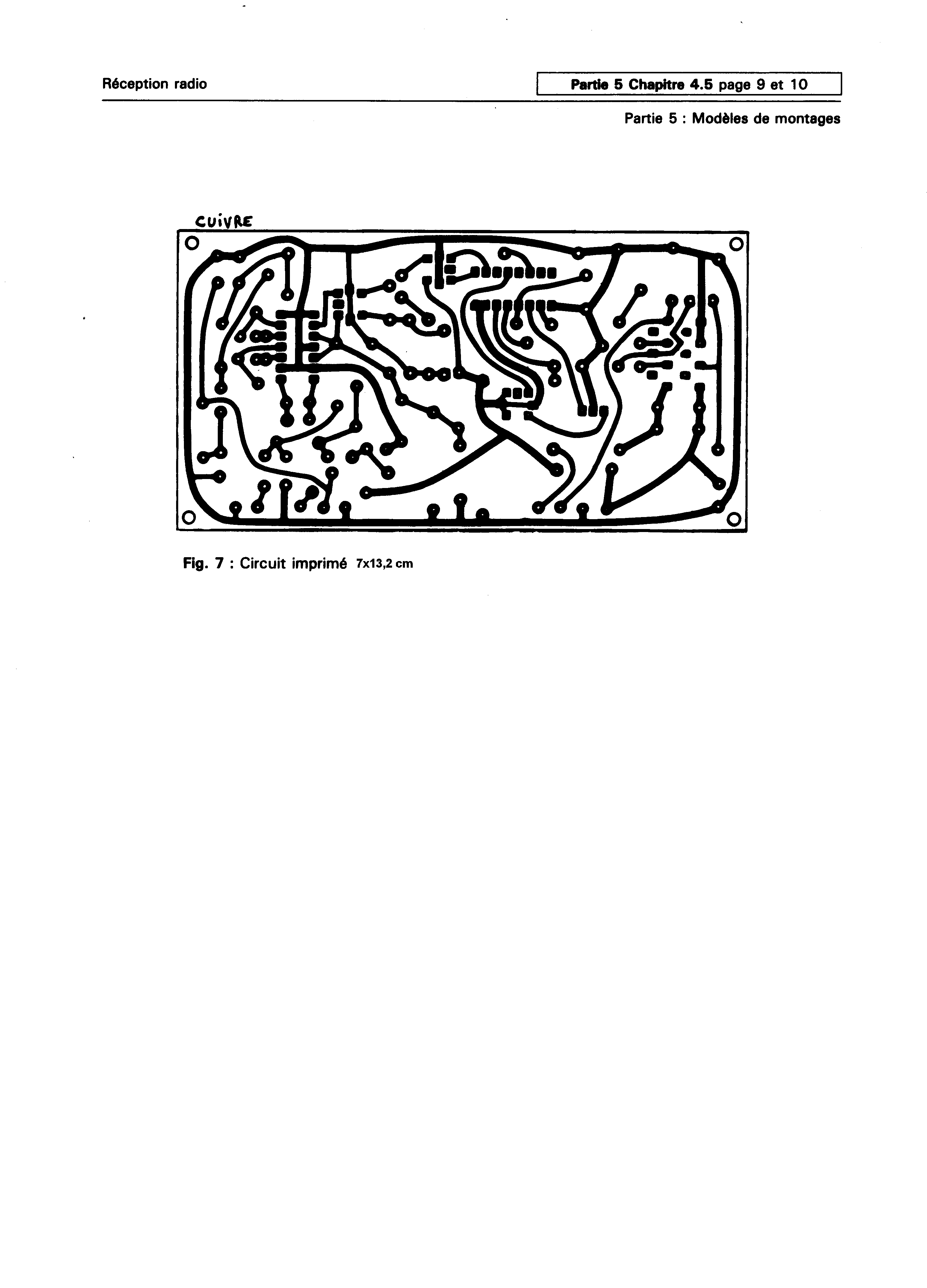

En pj , un nouveau scan revu et corrigé. J'ai le bouquin de P.Gueulle, dites-moi si vous souhaitez la description complète de ce montage.
Bien cordialement,
Pierre
| |
|
| Sujet : Récepteur aviation Nouveau | De F1EVJ Le 05-06-2018 à 20:57 sta |
|
encore un poil trop grand !
|
|
| Sujet : Récepteur aviation Nouveau | De jfcrois Le 05-06-2018 à 20:57 sta |
|
Bonsoir.
Pour RETRO25 :
Puisque Fario possède le circuit en vraie grandeur, il suffit qu'il vous donne une seule cote de ce circuit pour 'étalonner' le format du typon donné par F1EVJ, à 17h55.
Merci pour le lien ''Gekade'' que je ne connaissais pas. C'est une entreprise un peu dingue, qu'on croirait spécialisée ... en échevelé ! Exemple : ''Fer à cire BWSE; retiré de la vente car trop sophistiqué pour nos clients''. A lire aussi les explications sur le mouvement des électrons dans les conducteurs, justifiant l'usage des fils de Litz. C'est très plaisant !
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 05-06-2018 à 21:38 sta |
|
Cher JB?
Désolé mais je n'ai rien sur ma MP
manipulation à reprendre...
Bonne soirée
Michel F-59388
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 06-06-2018 à 00:49 sta |
|
Bsr Michel
je vous ai renvoyé le mail dont il est question plus haut.
je pense que cette fois-ci, il a été correctement acheminé vers votre boîte mail.
merci encore pour votre réponse
le site gekade.com cité plus haut semble pouvoir fournir des répliques de transformateurs F.I Teko et autres selfs. Vous pouvez vous renseigner auprès de ce site commercial mais je crains fort qu'il faille commander en, quantité ( à vérifier ) ...
néanmoins , cela peut intéresser des clubs de radioamateurs ou autres car ces produits sont devenus très rares .
J.B
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 06-06-2018 à 12:10 sta |
|
@ F1EVJ
Bonjour, je vous remercie pour votre scan mais j'ai cette fois bien reçu le document entier sur ma boîte mail de la part de fario .
Merci à Michel et bonnes chance dans vos réglages.
tenez-nous au courant de vos investigations
amicalement
J.B
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 06-06-2018 à 12:34 sta |
|
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 06-06-2018 à 12:36 sta |
|
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 06-06-2018 à 13:07 sta |
|
Je viens de contacter ce brave homme mais il ne possède plus ces reliques mais je viens de cannibaliser une épave et miracle j'ai trouvé un toko 7x7 blanc...
affaire à suivre....
Je contrôle les transfo et vous tiens au courant..
Pour les intéressés j'ai le dossier complet dispo sur ma MP
Cordialement et bonne journée à tous
Michel F-59388
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 06-06-2018 à 14:00 sta |
|
@ Michel
merci pour ces infos.
en effet, il ne reste plus qu'à tenter de récupérer d'anciens transfos mais attention aux couleurs
pour l' avoir moi-même tenté , rien n'est vraiment normalisé d'une marque à l'autre en ce qui concerne les couleurs.
Sur votre montage, les prises intermédiaires des bobinages ne sont pas utilisées ... c'est toujours ça .
vérifiez bien si le condo en // avec le secondaire est présent. il se trouve à l'intérieur du blindage généralement à la base entre les broches.

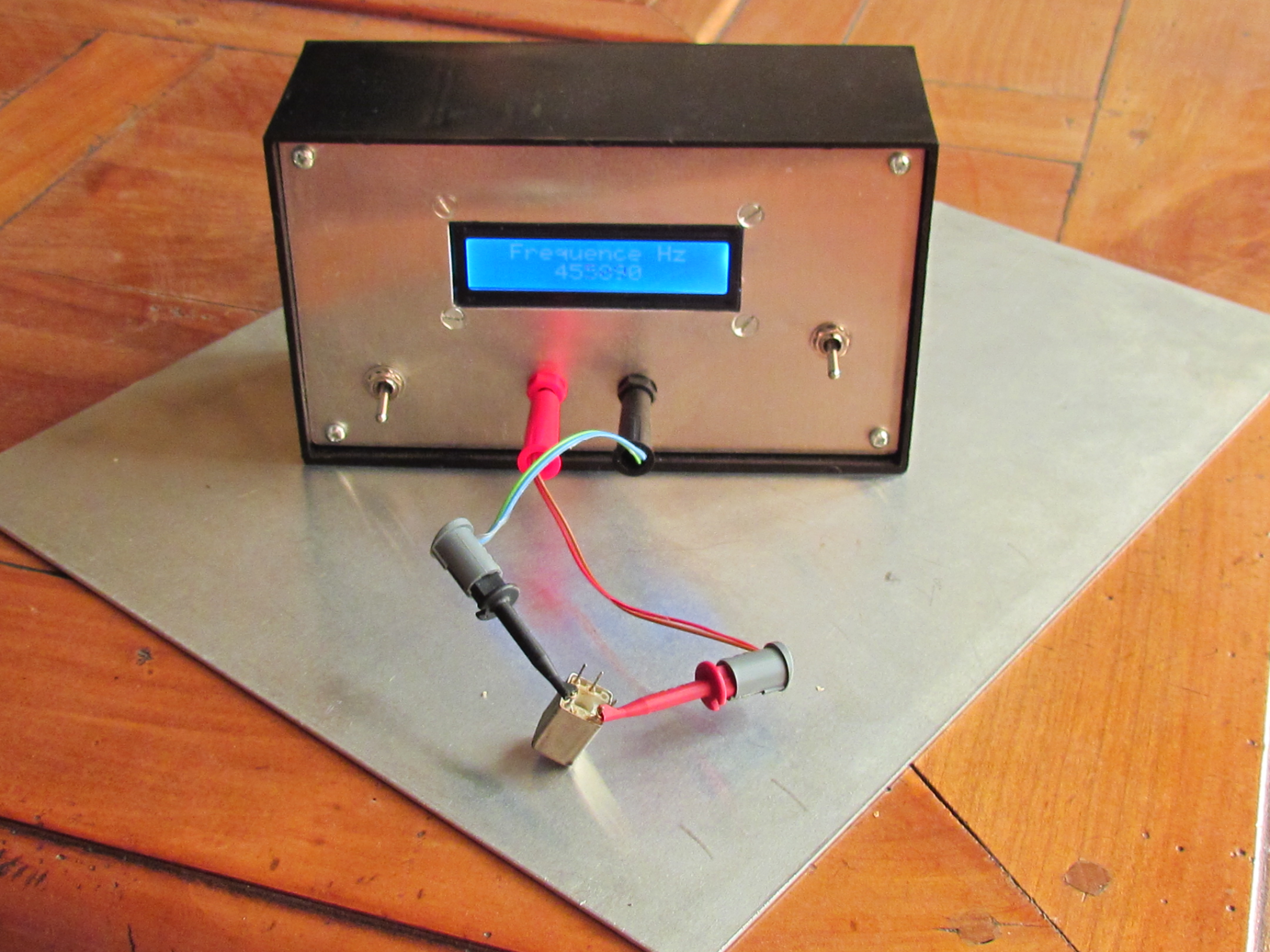

pour ces vérifs, le petit montage FreqMF de sepellière44 est bien utile !
bonne journée
JB
| |
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 06-06-2018 à 14:08 sta |
|
@ Michel
il vous reste encore la solution de la déchetterie ... les bennes regorgent généralement de petits récepteurs AM- PO-GO . si l'employé est sympa, il vous permet parfois de ''prélever '' qq épaves,
mais certains personnels sont malheureusement psycho-rigides !
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 06-06-2018 à 18:19 sta |
|
Bonsoir à tous,
Méfiance certains pot ont le petit condo mais non visible du dessous ( c'est en mesurant sur le mauvais calibre que j'ai vu le truc)
Sur le tableau référençant les différents transfo figurent les valeurs entre 1.2 2.3 1.3 etc, il s'agit de l'impédance?
Je viens de démonter une flopée de transfo de marque différentes, effectivement je pense que chacun avait sa petite norme...
les références toko sont sur le tableau joint
Bonne soirée à tous
Michel F-59388
| |
|
| Sujet : Récepteur aviation Nouveau | De fario Le 08-06-2018 à 09:02 sta |
|
Bonjour à tous,

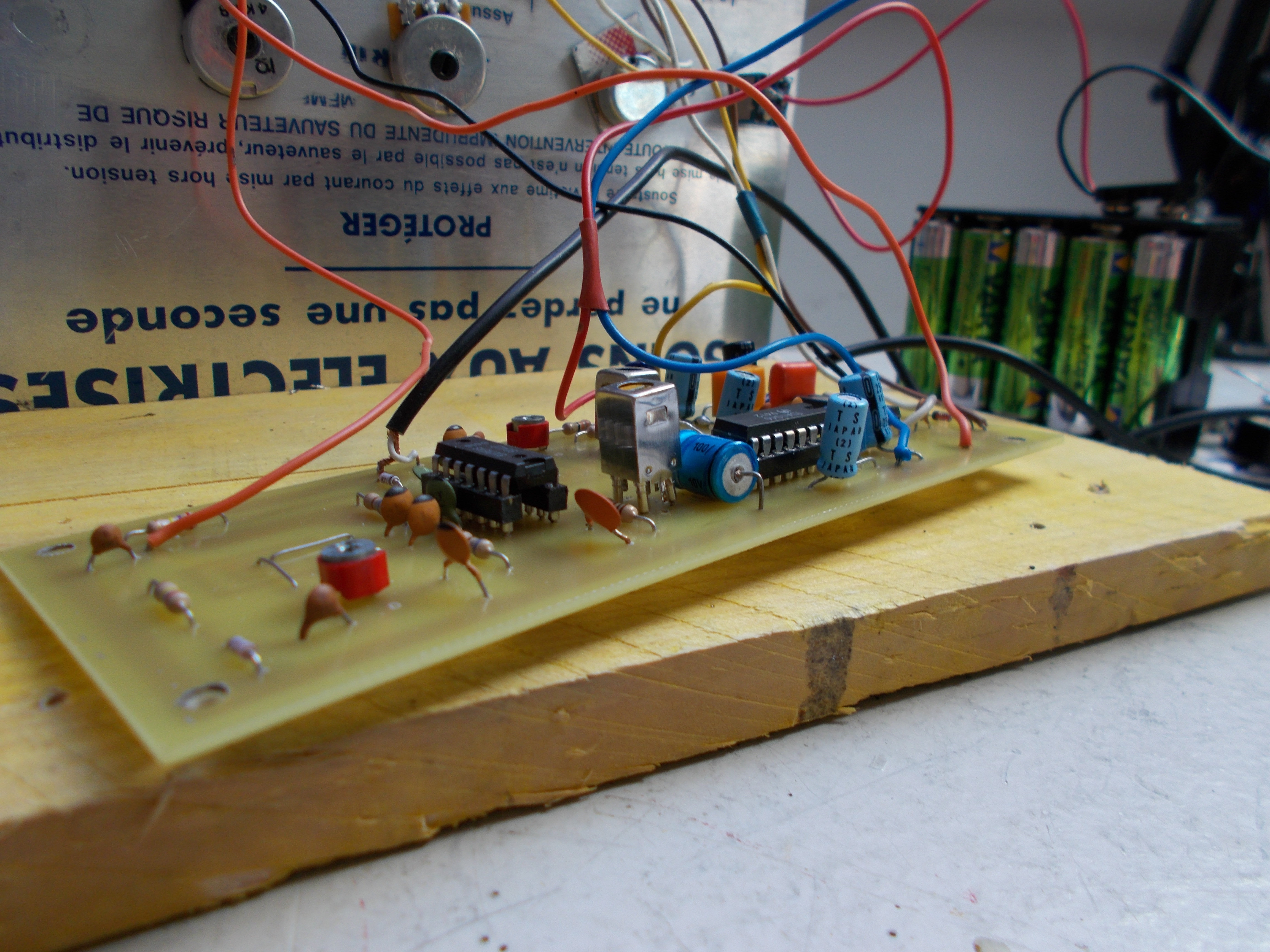

Je viens de trouver une petite astuce pour pouvoir essayer sans dommage pour le circuit imprimé les differents transfo de recupération.
J'ai simplement souder des supports tulipes.
J'ai eu réponse sur les valeurs des différents plots des transfo= ce sont les nombres de spires.
Je continu mon dépannage avec grand espoir
Bonne journée à tous
Michel F-59388
| |
|
| Sujet : Récepteur aviation Nouveau | De F1SPI Le 08-06-2018 à 09:41 sta |
|
Bonjour

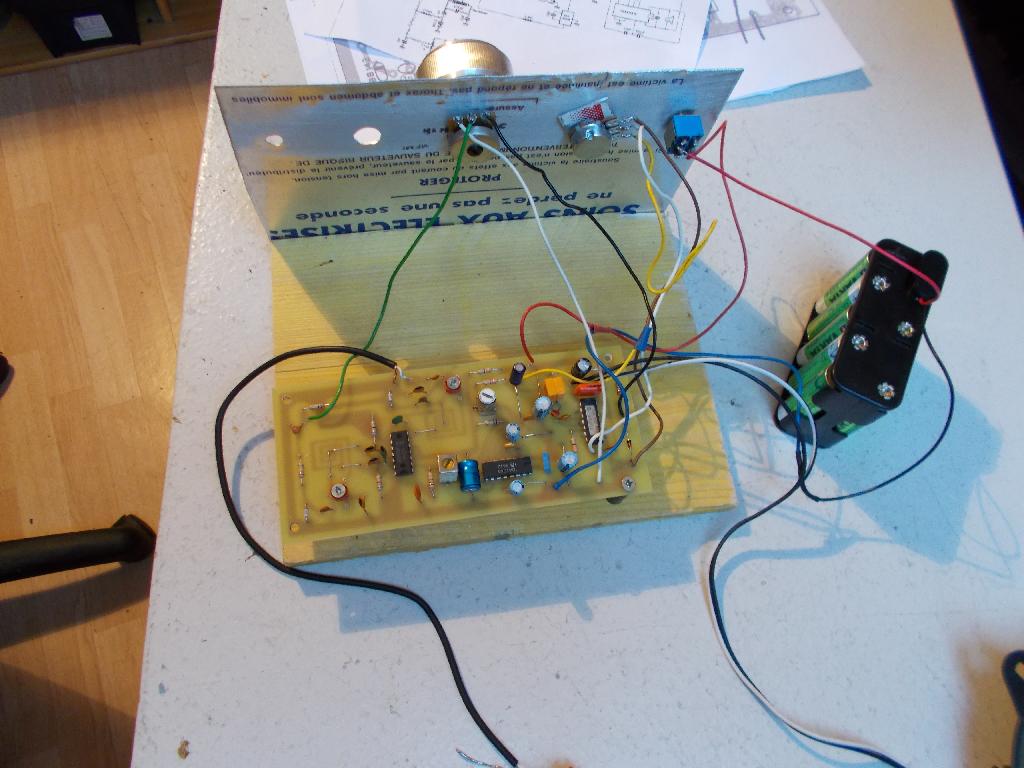

je suis désolé de vous le dire, mais comment faites vous pour faire des câblages aussi moches ?
|
|
| Sujet : Récepteur aviation Nouveau | De Michel87 Le 08-06-2018 à 10:50 sta |
|
Bonjour,
Ce que l'on voit sur la photo est probablement le prototype.
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 08-06-2018 à 11:28 sta |
|
Bonjour à tous,
Q'entendez vous par moche?
Michel
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 08-06-2018 à 11:53 sta |
|
@ F1SPI
''je suis désolé de vous le dire, mais comment faites vous pour faire des câblages aussi moches ?''
un peu d'indulgence pour notre ami fario ... il nous a dit qu'il faisait des essais. Il arrangera très certainement le câblage volant une fois que le montage fonctionnera
merci pour lui .
bonne journée
JB
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 08-06-2018 à 12:10 sta |
|
@fario
sur le tableau récapitulatif des pots commercialisés par SELECTRONIC, les impédances de chacun figurent sur la dernière colonne à droite.
les numéros des plots n'ont, à mon sens, rien à voir avec le nombre de spires, ils servent simplement à identifier les point chauds, points froids et prises intermédiaires de chacun des enroulements.
tenez nous au courant de vos manip.
comme je vous l'ai suggéré par mail privé, vérifiez d'abord si vous avez une oscillation sur le SO 42 P.. les circuits VHF sont parfois capricieux ...
Amicalement
JB
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 08-06-2018 à 12:20 sta |
|
Bonjour à tous,
J'avoue que je suis surpris pas ce jugement méprisant et en général ce genre de réflexion me passe bien au dessus.
Certes je ne suis pas un ingénieur hautement qualifié et plutôt un autodidacte.
Je n'ai vos connaissances qui vous permette surement de vous passer de conseil et d'aide.
Contrairement à vous, mes montages ne fonctionnent pas à tous les coups et presque jamais du premier coup...
Oui j'avoue faire mes montages en volant ce qui permet de tout essayer ou presque.
Qui n'a pas percé un coffret neuf et s'est retrouvé avec des trous inutiles...
Les beaux boutons, les petits colliers rilsan, les différentes couleurs c'est pour la fin.
D'où l'idée de poser des tulipes pour éviter de massacrer les pistes du circuit imprimé.
Ou je me suis trompé de forum, celui-ci s'adressant à une élite...
En bref je suis un peu déçu.
Cordialement à tous
|
|
| Sujet : Récepteur aviation Nouveau | De F1SPI Le 08-06-2018 à 12:33 sta |
|
Re
vous n'avez pas à être déçu, la qualité du câblage est pour 90% le fonctionnement
du montage, je faisais une réflexion généraliste car souvent je vois des montages
catastrophiques.
ne me sortez pas l'argument de je suis autodidacte, moi aussi je le suis.
Ce forum n'est pas élitistes comme vous pouvez le penser, bien au contraire, et,
c'est plutôt une aide précieuse que je vous apporte, suivez mon avis et vous verrez
que vos montages fonctionneront pratiquement du premier coup.
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 08-06-2018 à 12:43 sta |
|
@ fario
ne vous découragez-pas, nous avons tous été confrontés un jour ou l'autre à des montages récalcitrants .. la réparation et remise en état d'anciens montage constitue d'ailleurs le cœur du présent forum.
certains membres sont parfois taquins mais rarement méchants ... ces derniers finissent par s'exclure eux-mêmes !
l'utilisation de supports tulipes en la matière (pour les essais) n'est en soit pas une mauvaise idée cela évite en effet de ''flinguer'' inutilement des décimètres carrés d'époxy.
bon courage
JB
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 08-06-2018 à 12:51 sta |
|
Dans ce cas j'accepte.
Que l'incident soit clos
Bonne journée à tous
Michel
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 08-06-2018 à 13:02 sta |
|
ok Michel ,
tenez bien compte des remarques de F6CER du 5/06 à 9 h 08.
bon courage et bonne journée .
JB
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 08-06-2018 à 16:23 sta |
|
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 09-06-2018 à 08:39 sta |
|
Bonjour à tous,
Mon montage fonctionne mais je reçois le haut de la bande FM très déformée.( normal!)
par contre même en réglant le cv je n'arrive pas à monter en fréquence.
Le générateur se fait entendre sur 110 mhz mais faiblement.
J'ose espérer que je ne suis pas trompé en remettant le circuit imprimé à l'échelle et que les bobines imprimées ne sont pas trop fausses.
à suivre
Michel
( je n'ai pas pu récupérer le tableau se selectronic sur les transfo car ils n'existent plus..je suis preneur)
|
|
| Sujet : Récepteur aviation Nouveau | De F6CER Le 09-06-2018 à 10:03 sta |
|
Bonjour
il faut réduire les condensateurs fixes : les 22pF par des 15pF , le 10pF par un 4P7 et si ça ne suffit pas décaler le fil qui est connecté au centre de la self imprimée vers la piste à sa gauche
|
|
| Sujet : Récepteur aviation Nouveau | De F6CER Le 09-06-2018 à 10:05 sta |
|
Il est bien entendu que les fils reliant la self imprimée doivent etre le plus court possible et plaqués sur le CI
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 10-06-2018 à 14:23 sta |
|
bjr Michel
où en sont vos réglages ?
êtes-vous parvenu à faire remonter en fréquence votre récepteur ?
Bonne journée
JB
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 10-06-2018 à 19:54 sta |
|
Bonsoir à tous,
Pelouse à tondre, jardin, brocante ( à la recherche de toko...) j'ai lâché pour le week-end.
Je ne lâche pas l'affaire et tiens au courant le groupe.
Et vous avez vous lancer le projet ? (j'ai un filtre 455 éventuellement dispo)
Cordialement
Michel
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 10-06-2018 à 20:32 sta |
|
@ fario
comme vous
je n'ai plus de perchlo et plus d' époxy ! il faut que j'en recommande ...
par ailleurs, je dois redimensionner le typon car , sur ma LASER, il ne sort pas au rapport 1/1 - (légèrement trop petit) -
...pour les filtres 455 Khz, j'en ai qq uns en stock .. je vais tenter le coup avec ceux que j'ai.
merci quand-même pour votre offre.
quant aux TOKO, j'en commanderais bien qq uns sur EBay mais ceux que je vous ai indiqués sont au Brésil ... un peu loin pour les frais de port ! - si je parviens à en trouver en europe, je vous fais signe et j'en commanderai un peu plus , si besoin, on se les partagera ....
affaire à suivre ...
bonne soirée à tous
JB.
|
|
| Sujet : Récepteur aviation Nouveau | De f17439 Le 11-06-2018 à 14:04 sta |
|
Bonjour à tous,
Voici la description, le sch et le pcb du même montage, sans les bobinages sur circuit imprimé.
Ces doc ont été publiés par Weka dans ''Comment réaliser tous les montages électroniques''
J.M
| |
|
| Sujet : Récepteur aviation Nouveau | De f17439 Le 11-06-2018 à 14:05 sta |
|
| |
|
| Sujet : Récepteur aviation Nouveau | De F6FLC Le 11-06-2018 à 14:16 sta |
|
Bonjour,
il n'y a pas de circuit de squelch sur ce montage
il est pénible de faire de l'écoute prolongée sans squelch
c'est du ''schhhhhhhhhhhhhhhhhhhhhh'' entre deux conversations
avec un squelch, c'est le silence
Michel...
|
|
| Sujet : Récepteur aviation Nouveau | De f17439 Le 11-06-2018 à 20:07 sta |
|
Ce n'est pas un récepteur FM, aussi le bruit perçu sans émission HF est acceptable.

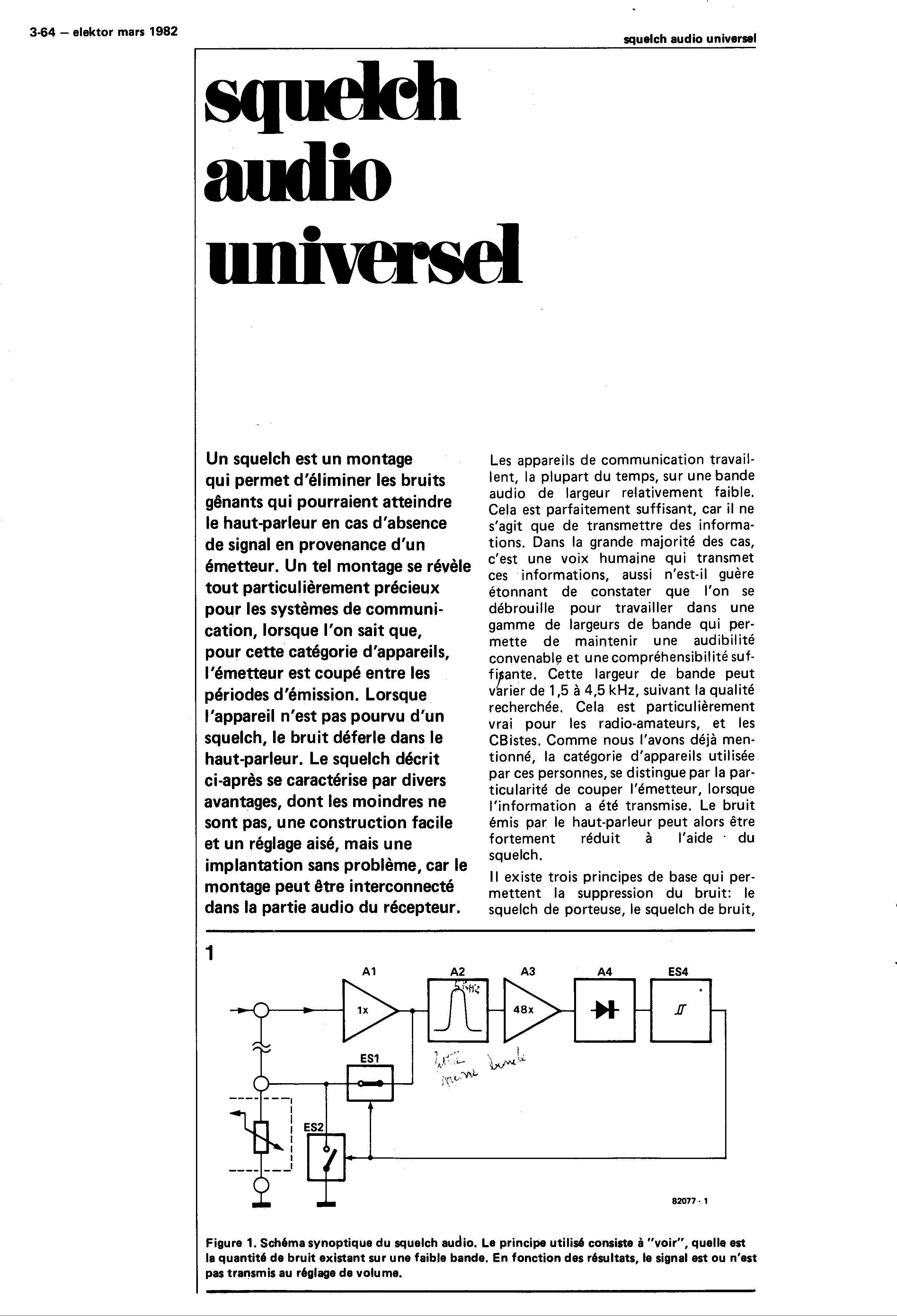

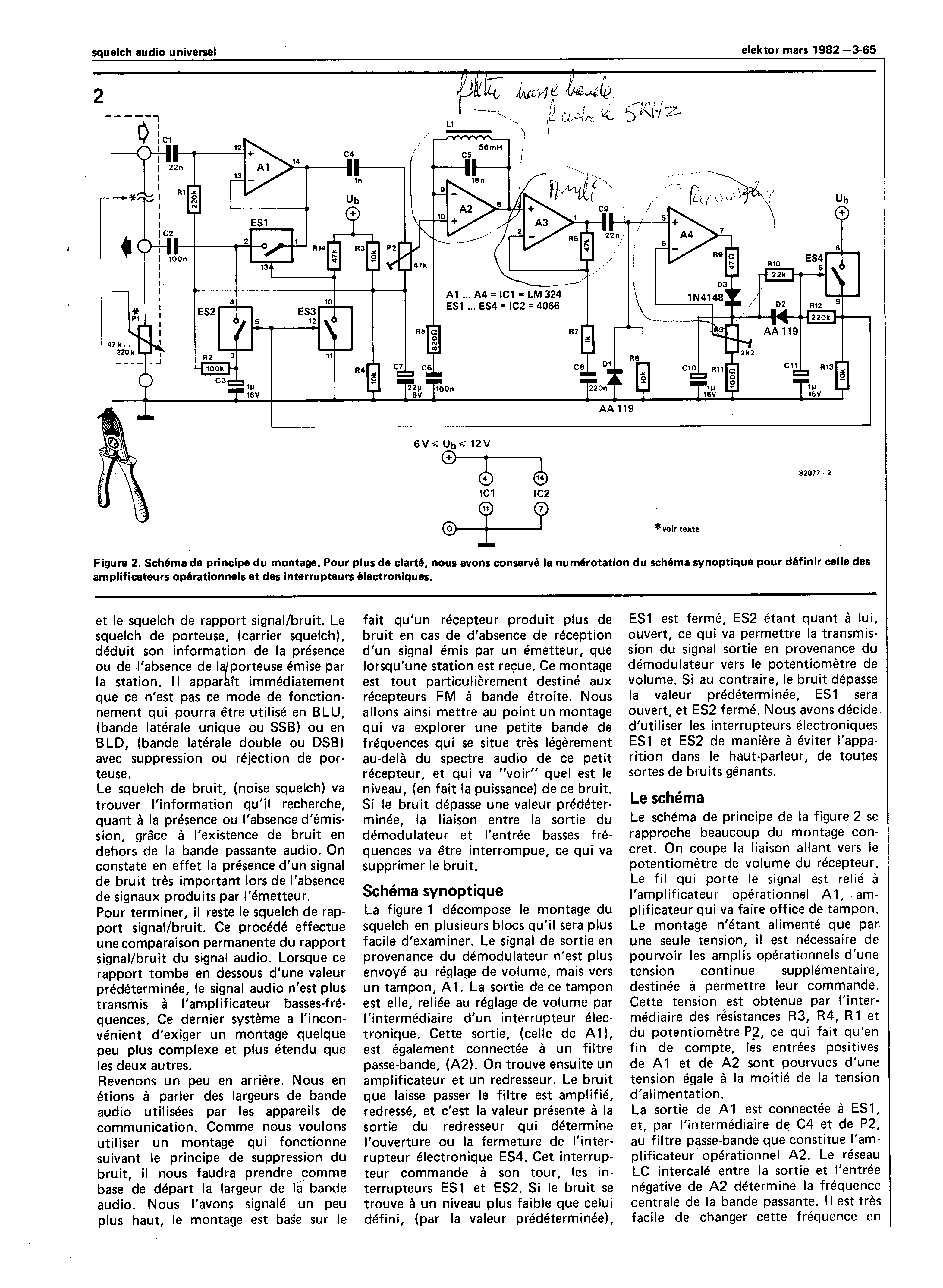

Voici un circuit de squelch audio simple à insérer dans le circuit BF.
Le montage à été publié dans Elektor de mars 1982 N°45.
J'ai réalisé ce montage pour un récepteur VHF FM, il fonctionne parfaitement.
J.M
| |
|
| Sujet : Récepteur aviation Nouveau | De nouri Le 11-06-2018 à 22:14 sta |
|
bjr mon frère tous récepteur possédé une fréquence 136 mhz peut capter la bande aviation.
mon frère les jours suivants je t’envoyer une schéma très facile et sur d'un récepteur 118 a 136 mhz. cadeau pour toi .
cordialement
|
|
| Sujet : Récepteur aviation Nouveau | De RETRO25 Le 12-06-2018 à 20:40 sta |
|
AH ... le grand technicien .... le retour !
ça faisait longtemps !
HI 3 FOIS
|
|
| Sujet : Récepteur aviation Nouveau | De Michel87 Le 12-06-2018 à 20:44 sta |
|
Bonsoir,
Si il doit envoyer un schéma très facile et cadeau , reste plus qu'à attendre.
|
|
| Sujet : Récepteur aviation Nouveau | De Roger R Le 13-06-2018 à 23:33 sta |
|
''les jours suivants''...on y est là, non?
|
|
| Sujet : Récepteur aviation Nouveau | De Michel87 Le 14-06-2018 à 11:13 sta |
|
Bonjour,
Certes, l'éternité, c'est aussi les jours suivants
|
|
| Sujet : Récepteur aviation Nouveau | De Orca Le 14-06-2018 à 19:36 sta |
|
Bonsoir,
L'éternité ... c'est long! surtout vers la fin!
Orca
|
|
| Sujet : Récepteur aviation Nouveau | De Michel87 Le 14-06-2018 à 20:19 sta |
|
Bonsoir Orca et à tous,
Probable que c'est long...
Kafka ou Woody Allen ? Le débat reste ouvert
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 16-06-2018 à 09:10 sta |
|
Bonjour à tous,
Mon montage fonctionne et l'idée des supports tulipes pour essayer les différents transfo 7x7 de recup m'a permis de ne pas souder et dessouder 100 fois et j'ai trié ceux qui sont compatibles.
J'ai diminué les valeurs des capa de l'oscillateur pour est plus dans la bande.
la sélectivité est bonne et le bruit de fond supportable.
Avant le montage définitif ( et un beau câblage..), je me pose la question si je pouvais lui adjoindre un fréquencemètre ( petit module made in très très loin...)
J'ai essayé sur différents points mais l'affichage est aléatoire il faut que je creuse un peu.
Cordialement
Michel F-59388
( j'ai le dossier complet sur demande sur ma MP)
|
|
| Sujet : Récepteur aviation Nouveau | De fario Le 16-06-2018 à 13:55 sta |
|
Par contre dès que je monte le volume j'ai un accrochage dont je ne trouve pas l'origine..
|
|
| Sujet : Récepteur aviation Nouveau | De lulu Le 06-11-2024 à 14:15 cms |
|  |
Merci pour les fichiers PNG. J'avance
cdlt
lulu
| |
|
|
|
Journaux du site au 22/08/2022 à 10:26
