Sujet : schema Socradel Nouveau De RX  Le 02-07-2018 à 19:06 sta

    Bonjour à tous,
    Je ne trouve pas le schéma du poste SOCRADEL type Week end LH55FV.
    Pouvez vous me dépanner ?

    Merci


Sujet : schema Socradel Nouveau De Gilbert  Le 02-07-2018 à 20:39 sta

    Bonjour,

    Le schéma est dans les archives.En haut, gamme 3, archives, schémaS TSF

    Bonne soirée


Sujet : schema Socradel Nouveau De RX  Le 03-07-2018 à 17:17 sta

    Merci Gilbert,
    J'avais bien vu ce schéma publié dans les archives, mais cela ne correspond pas :
    Le schéma des archives correspond à un poste dont les tube sont de la série''96'' (DK96, Dl 96 ..).
    Or mon poste est équipé de tubes de la série''94'' (DL95/3Q4, 1T4 ..).
    Ma question reste donc posée.
    Bonne soirée


Sujet : schema Socradel Nouveau De F5LJJ  Le 03-07-2018 à 17:29 sta

    Bonjour les forumeurs

    La plupart des schémas sont câblés sur le même principe; donnez svp les tubes qui équipent votre poste, on va essayer de sortir un schéma convenable qui ne sera pas très loin de l'original;

    Cordialement


Sujet : schema Socradel Nouveau De J.-Lemaigre  Le 03-07-2018 à 18:13 sta



Sujet : schema Socradel Nouveau De RX  Le 03-07-2018 à 20:58 sta

    Oui, c'est bien ce poste et la liste des tubes est bien ;1L4, DK92, 1T4, 1S5, 3Q4
    Merci à tous pour votre aide


Sujet : schema Socradel Nouveau De J.-Lemaigre  Le 04-07-2018 à 09:54 sta

    Bonjour,

    Je suis désolé, mais le schéma que je possède ne correspond pas à votre appareil, ce ne sont pas du tout les mêmes lampes.

    Bonne chance dans votre recherche.


Sujet : schema Socradel Nouveau De Pierre Cornic  Le 04-07-2018 à 10:20 sta

    Bonjour,

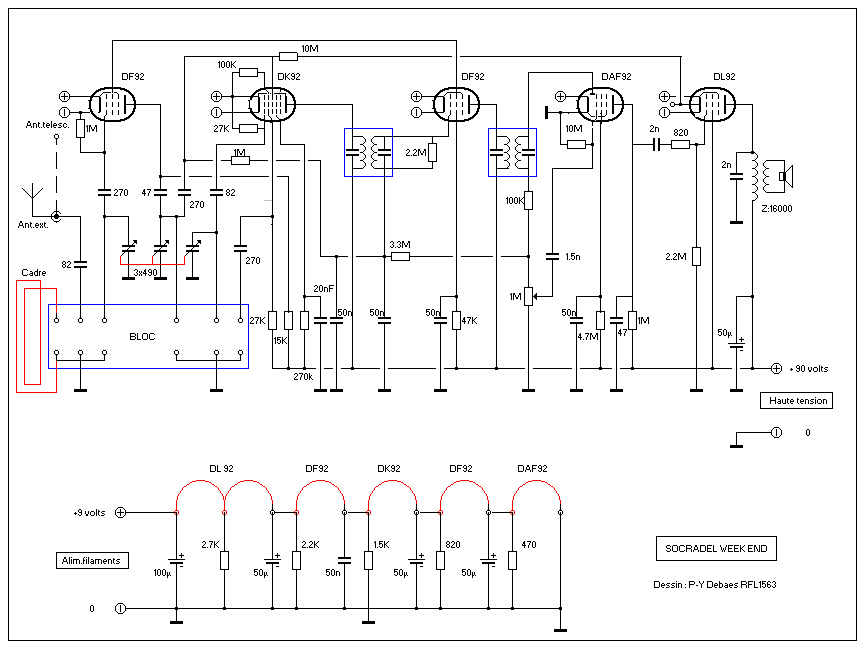

    voici le schéma que j'ai utilisé pour un poste similaire, le Clarson mistral.
    Il aurait été réalisé par P.Y.DEBAES.
    Sur ce schéma le transfo de sortie est donné pour 16000 ohms.
    C'est plutôt l'impédance pour un push pull de DL92, le transfo étant coupé je l'ai remplacé par un qui ne fait que 6000 ohms.

 Fichier
.PNG



Sujet : schema Socradel Nouveau De Pierre Roque  Le 04-07-2018 à 11:19 sta

    Bonjour RX
    L'impédance de la 3Q4 = DL95 est de 10000 Ohms ( documentation Philips) .
    Bonne journée
    Cordialement
    Pierre


Sujet : schema Socradel Nouveau De F5LJJ  Le 04-07-2018 à 19:24 sta

    Bonsoir à tous

    Sur le schéma réalisé par P.Y.DEBAES, je ne vois pas le condensateur ( 100 pF) de détection à la sortie du 2° transfo F.I

    Cordialement à tous

    Jean-Louis


Sujet : schema Socradel Nouveau De Gilbert  Le 05-07-2018 à 08:42 sta

    RX

    J'ai envoyé dans ta boite mail, une doc Socradel ou il semble bien que les deux jeux de lampes correspondent au même schéma.
    ( boite mail car je n'ai pas pu réduire la taille des fichiers)
    Au cas ou...je possède un Sectrad Week-end


Sujet : schema Socradel Nouveau De Gilbert  Le 09-07-2018 à 09:32 sta

    RX

    Suite à ton deuxième mail je t'ai envoyé le complément de schémas, a savoir le cablage dans chaque position du sélecteur d'alimentation.
    Schémas bien reçus????
