Sujet : quoi que c'est ti? Nouveau De patb  Le 16-07-2018 à 10:09 sta

    Bonjour,

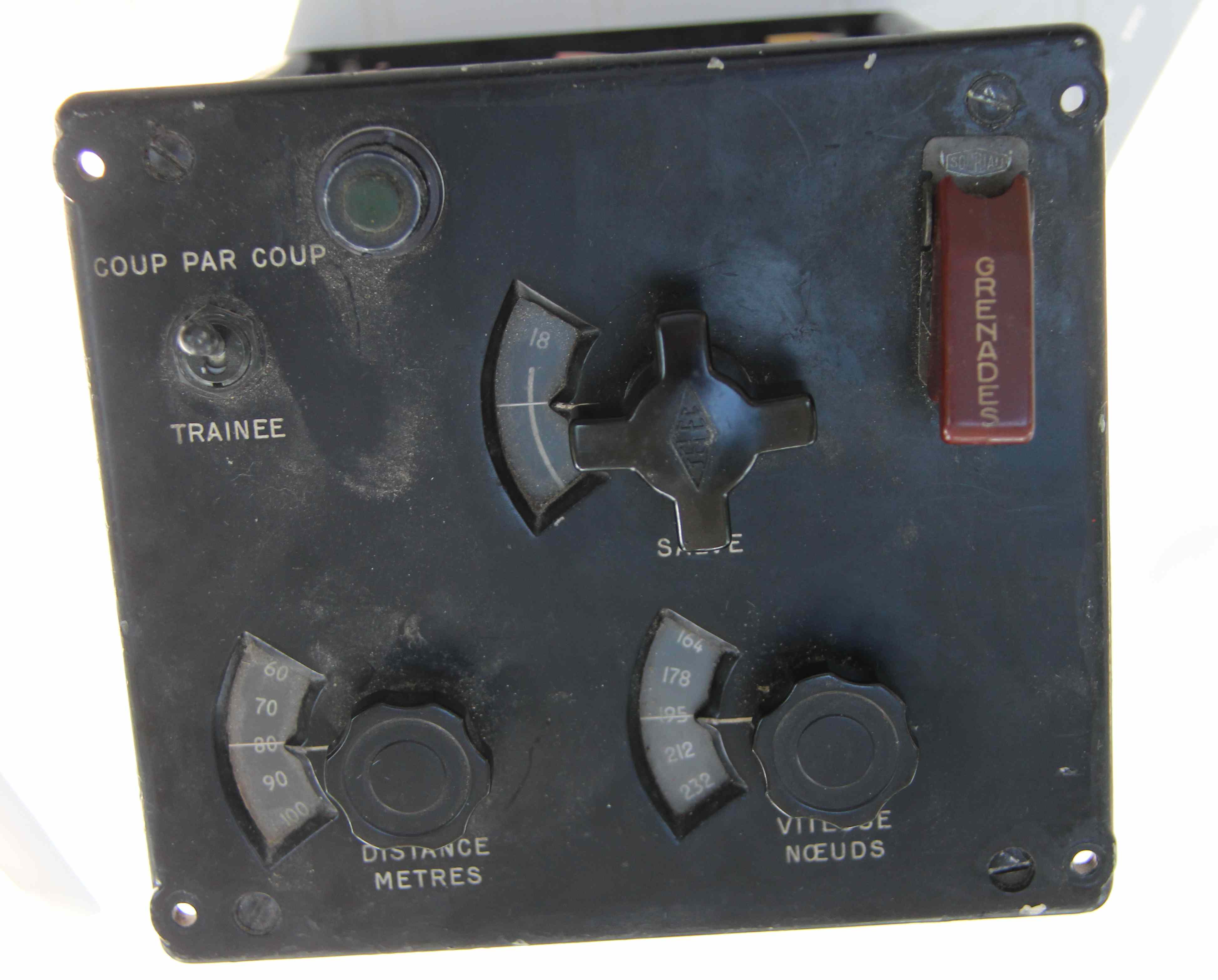

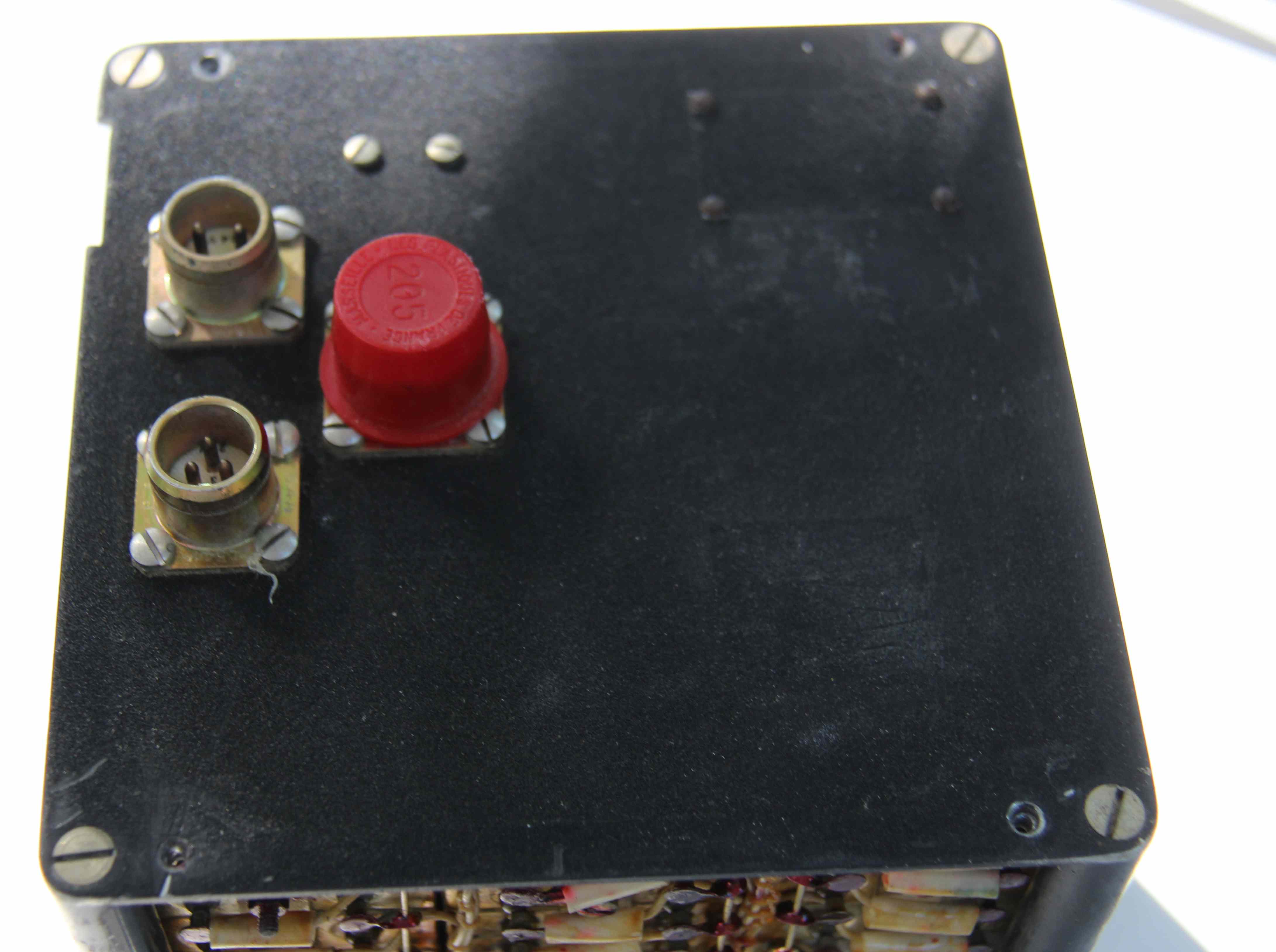

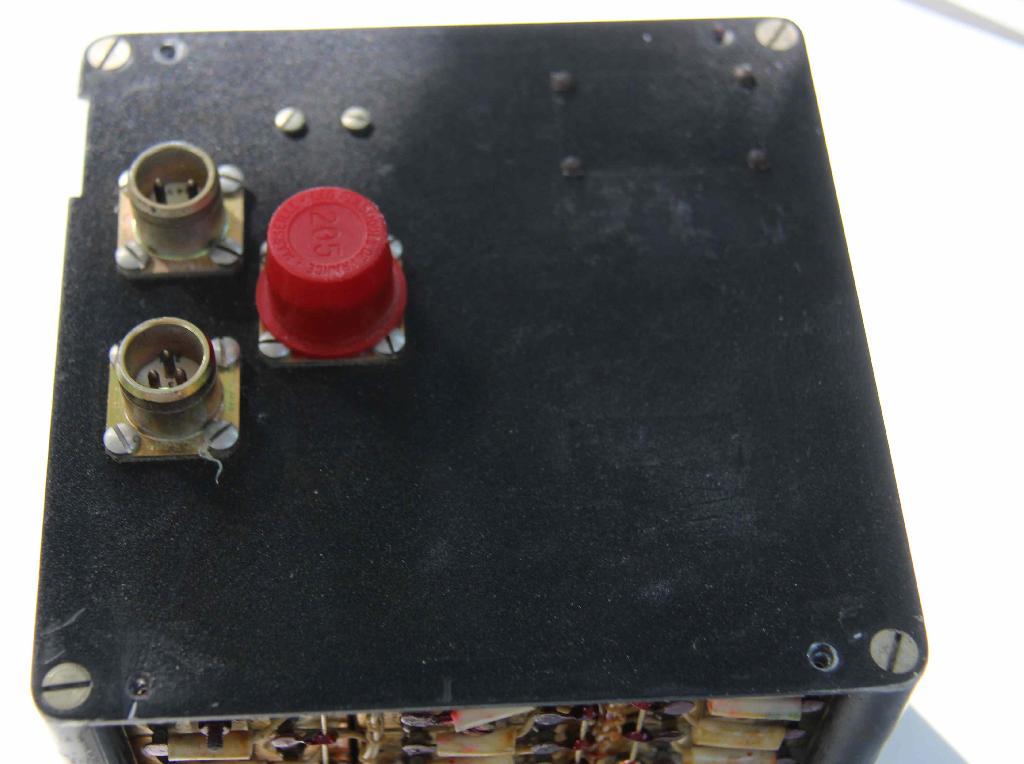

    Hier intrigue par ce boitier militaire j'en ais fait l'acquisition, le prix etant raisonnable, juste pour voir l'interieur.
    le vendeur me l'a vendu comme un element de bombadier, je suis sceptique, vitesse en noeuds!

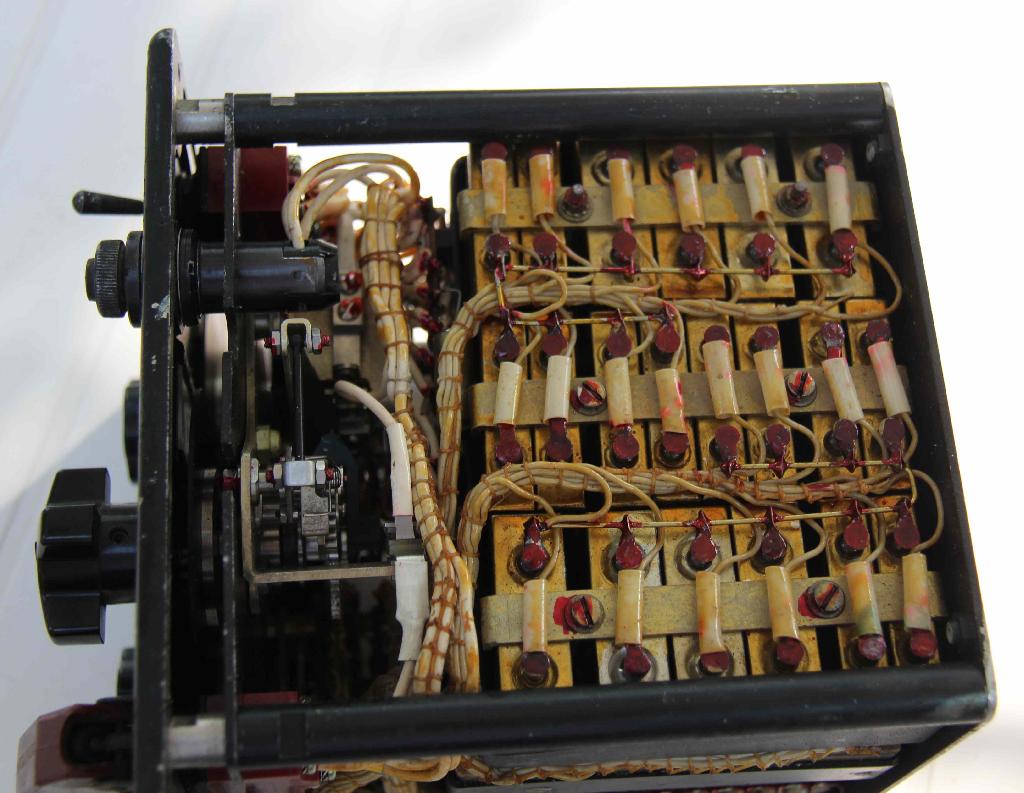

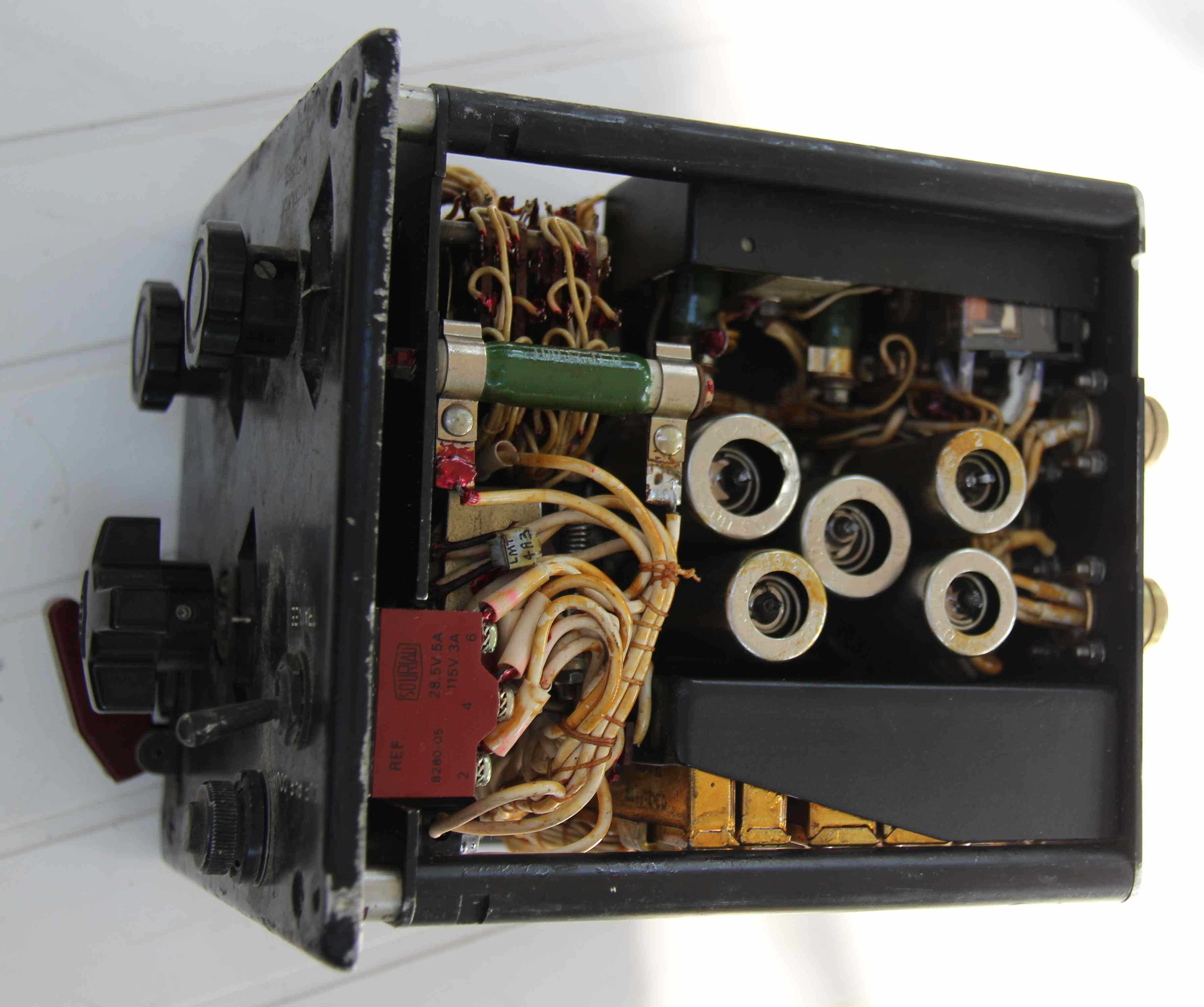

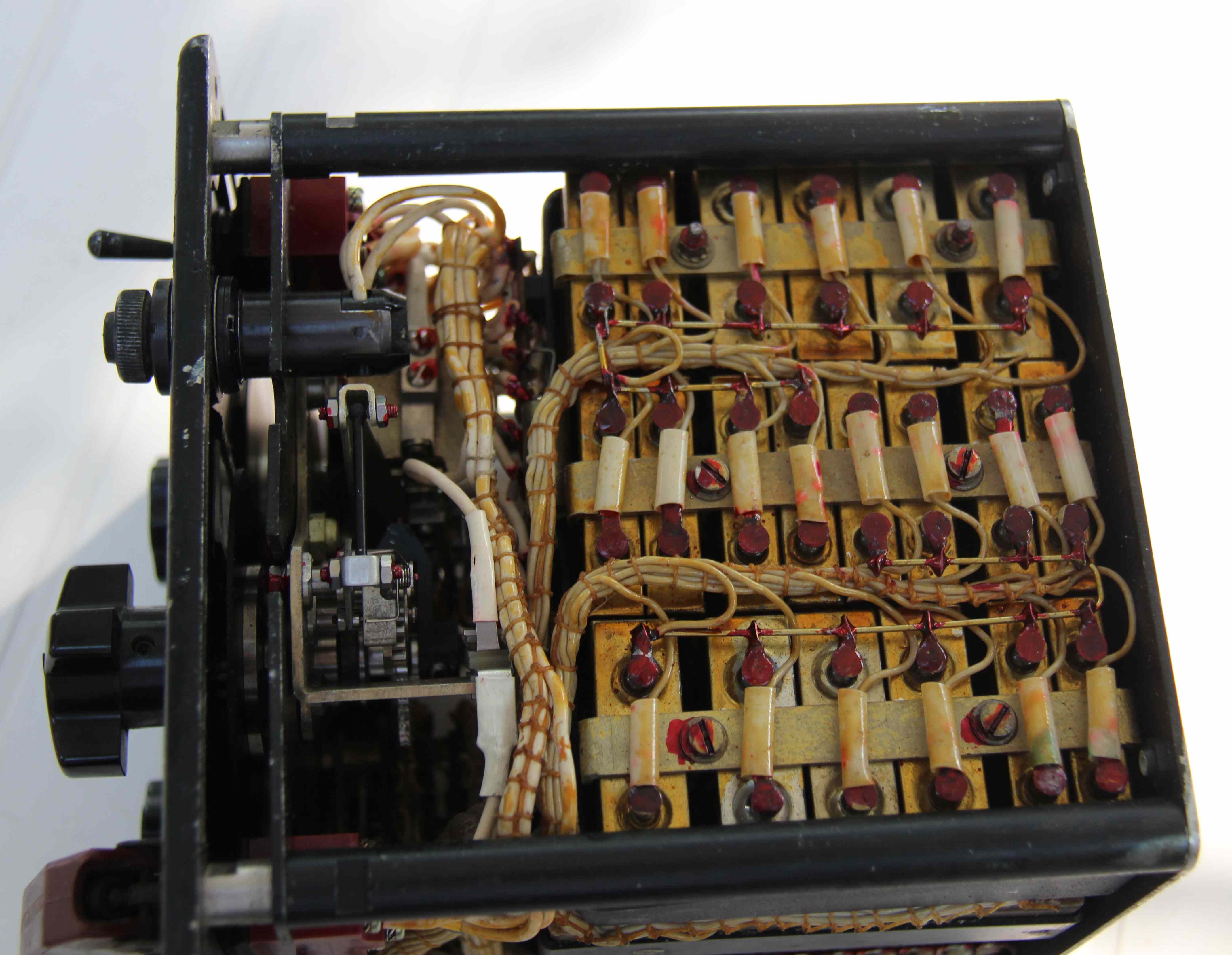

    il y a 4 tubes et ca ressemble a un temporisateur, batterie de condos, resistances commutees, relais. le but etant probablement de lancer les grenades a intervalles reguliers.
    la plaque signaletique a ete enlevee!

    sur quoi ca pouvait bien se monter?

    merci d'avance aux connaisseurs

    Patrick




Sujet : quoi que c'est ti? Nouveau De F6CRV  Le 16-07-2018 à 11:51 sta

    bonjour
    ancien pupitre de commande de grenadage anti sous marins -
    utilisé par des corvettes et des destroyers -
    jean-claude -


Sujet : quoi que c'est ti? Nouveau De TSF Max M 49  Le 16-07-2018 à 15:42 sta

    Bonjour,

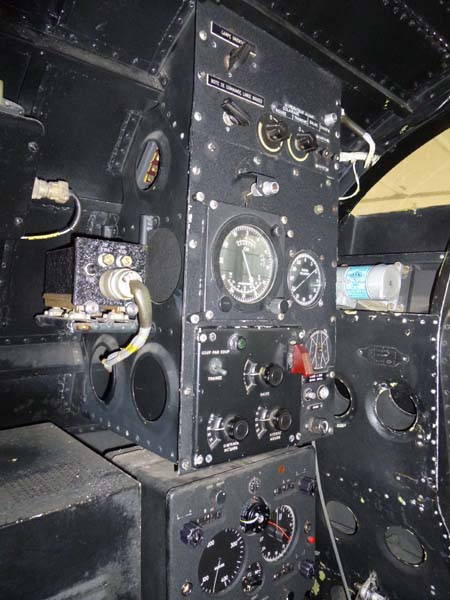

    Il s'agit d'un intervallomètre de grenadage utilisé en poste ar armement radariste de l'avion BR1050 Alizé de l'Aéronavale Française basé à terre ou sur porte avions
    Utilisé pour larguer des grandes anti sous marine que cet aéronef avaient en soute
    Ma mémoire ma fait défaut , mais je crois que les tubes doivaient être des tubes à gaz qui associés à un réseau RC permettaient des impulsions fonctions des informations choisies vitesse et distance. De marque CROUZET peut être...
    J'en ai fait la maintenance il y a bien longtemps quand j'étais dans l'Aéronavale à Lann Bihoué

    Papy Max
    Merci aux photos de Mr GaudartVoir site de maquettes
    http://www.master194.com/…




Sujet : quoi que c'est ti? Nouveau De F6CRV  Le 16-07-2018 à 15:52 sta

    c'est vrai qu'il ressemble beaucoup à celui utilisé dans la marine ( mais depuis ce temps mes souvenirs sont très loin d'être fiables )


Sujet : quoi que c'est ti? Nouveau De patb  Le 16-07-2018 à 17:38 sta

    bonsoir,
    c'est donc bien de l'aviation, la couleur noir martelee me semblait etrange pour la marine!
    il y a 5 tubes en fait, je n'ai pas encore verifie les types
    merci beaucoup papy max!
    patrick


Sujet : quoi que c'est ti? Nouveau De Radiolo  Le 16-07-2018 à 19:54 sta

    bonsoir
    marine ?
    regle sur 195 nœuds ?


Sujet : quoi que c'est ti? Nouveau De Michel87  Le 16-07-2018 à 20:08 sta


    Bonsoir,

    195 noeuds, quelqu'un a peut être manipulé l'appareil, depuis le temps


Sujet : quoi que c'est ti? Nouveau De patb  Le 16-07-2018 à 20:34 sta

    bonsoir,
    oups, c'est vrai je n'avait pas percute sur l'echelle des vitesses!
    195 nd, ca fait quand meme 360 km/h, un peu beaucoup pour un bateau (du moins a notre epoque)!
    pour un avion c'est mieux!


Sujet : quoi que c'est ti? Nouveau De patb  Le 16-07-2018 à 21:11 sta

    rebonsoir,

    pas de thyratron!
    les tubes sont
    6x4ws
    ob2wa
    oa2wa
    12at7wa
    12ax7s
    Patrick


Sujet : quoi que c'est ti? Nouveau De TSF Max M 49  Le 16-07-2018 à 21:22 sta

    Pour info, qq photos de cet avion

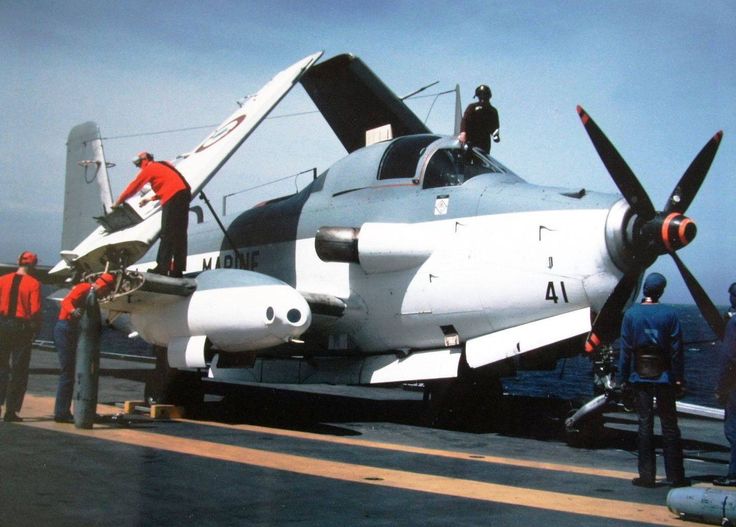

    - Alizé sur porte avions, les hommes en rouge sont ceux qui s'occupent de l'armement, dont les grenades.

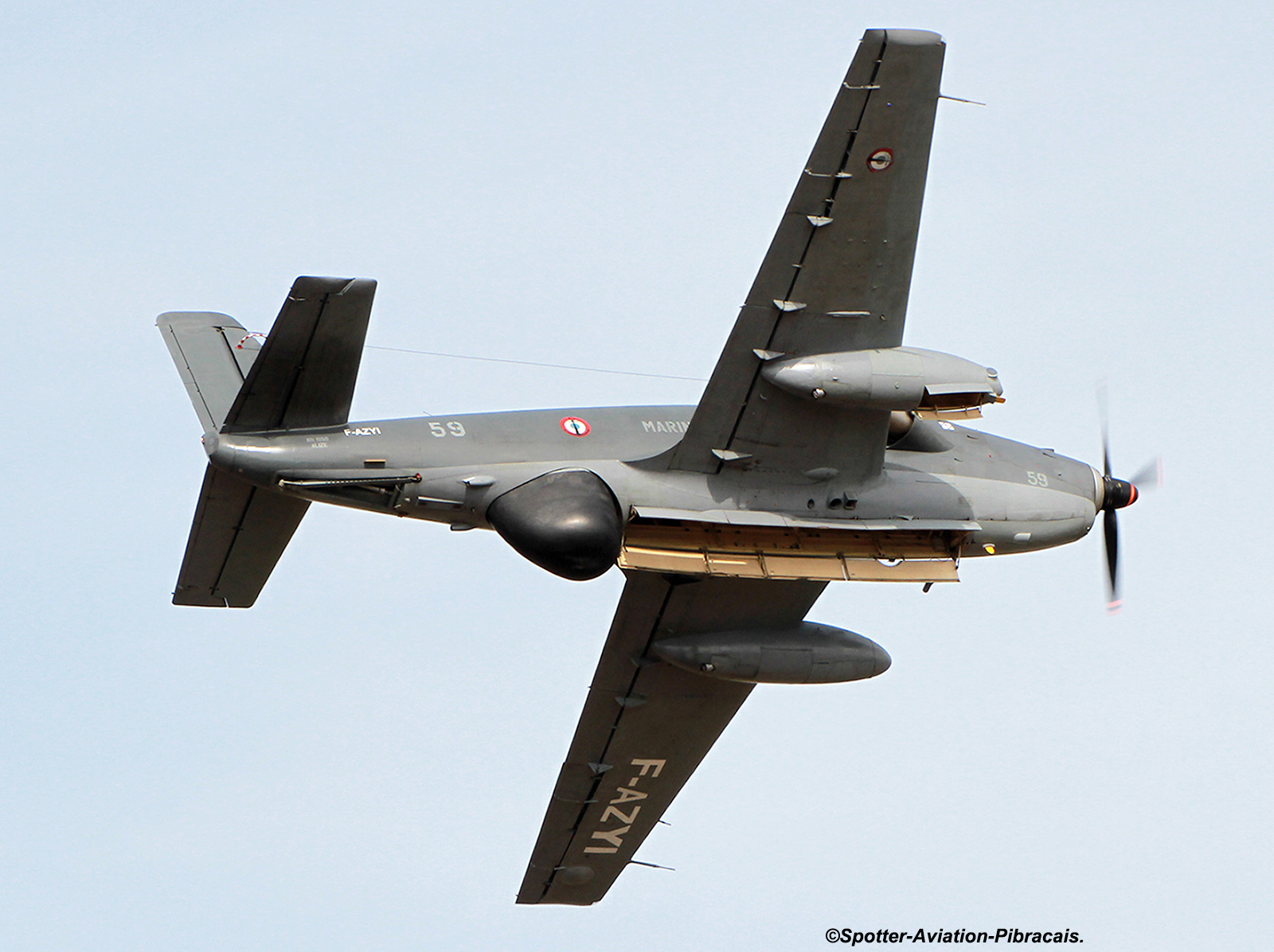

    - Alizé en virage, soute à munitions ouverte

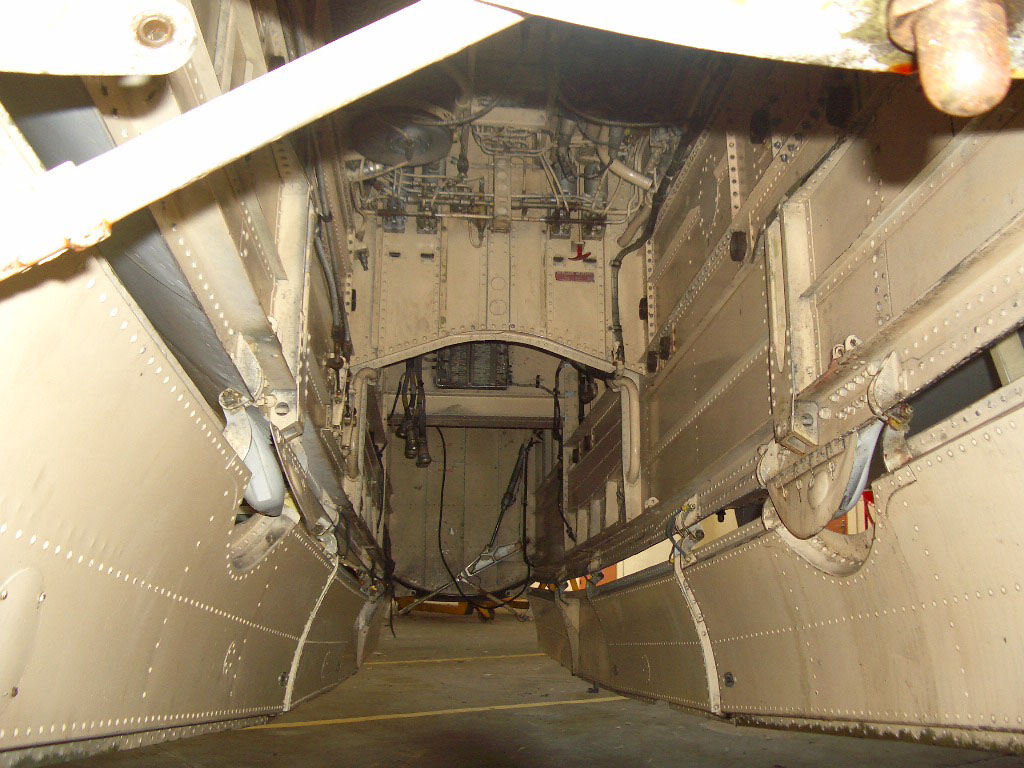

    - Soute de l'Alizé
    - Le poste armement radar était à l'arrière, le poste intervallomètre se trouvé juste derrière le pilote et pas loin du radariste qui fait coucou de la main

    Vous avez donc une partie de la vie de votre boitier, les tubes...peut etre des tyratrons type DA210?
    A+
    Max




Sujet : quoi que c'est ti? Nouveau De TSF Max M 49  Le 16-07-2018 à 21:26 sta

    Msg parti sans avoir lu ''pas de tyratrons'', alors de simples multivibrateurs réalisés à partir de doubles triodes ?
    Ca ne me rajeuni pas......

    Papy Max
