| Sujet : Schéma Nouveau | De Clem Le 23-07-2018 à 17:12 sta |
|
bonjour à tous. je recherche le schéma du poste Point Bleu type A 155 c'est surtout le schéma de branchement du bloc accord. Sur mon poste le bloc ressemble au modèle Orega
dauphin de dépannage. merci de me renseigner
|
|
| Sujet : Schéma Nouveau | De F6FLC Le 23-07-2018 à 17:15 sta |
|
|
|
| Sujet : Schéma Nouveau | De Jean-Michel Bourque Le 23-07-2018 à 20:55 sta |
|
D'ailleurs, dans cette fiche, les deux photos présentes sont inversées en miroir l'une par rapport à l'autre.
Laquelle est la bonne ?... Mystère
|
|
| Sujet : Schéma Nouveau | De Bernard_39 Le 23-07-2018 à 21:09 sta |
|
Bonjour à tous,
Photo 1 , (scanne papier) est la bonne, la marque ''Point Bleu'' sur le cadran est écrite de gauche à droite en montant, tandis que l'illustration 2 (photo) la marque est écrite de droite à gauche en montant.
Bonne soirée à tous.
Bernard_39
|
|
| Sujet : Schéma Nouveau | De Clem Le 24-07-2018 à 11:45 sta |
|
je répond à Michel. Merci pour le lien mais le schéma du W 155 a, je l'ai. Mon problème c'est le branchement du bloc d'accord sur le point Bleu A 155
|
|
| Sujet : Schéma Nouveau | De bozec Le 24-07-2018 à 12:01 sta |
|
BonjouR
mettez une photo de votre bloc ; cela permettra plus facilement de l'identifier
cordialement Bozec
|
|
| Sujet : Schéma Nouveau | De Clem Le 24-07-2018 à 13:41 sta |
|

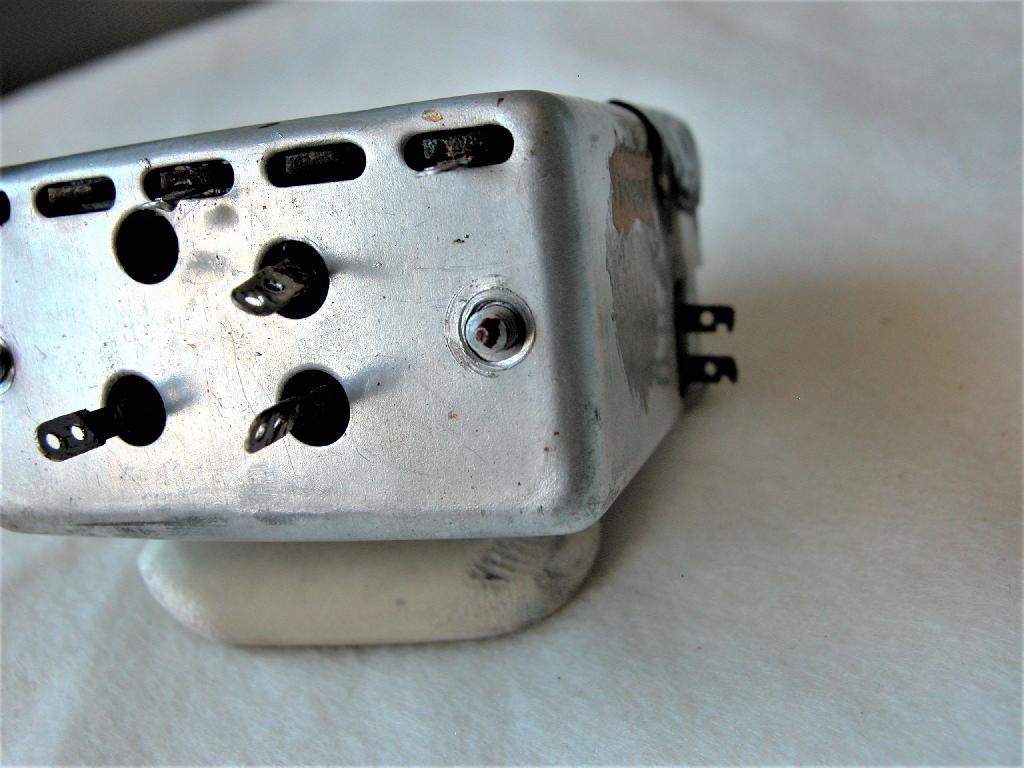

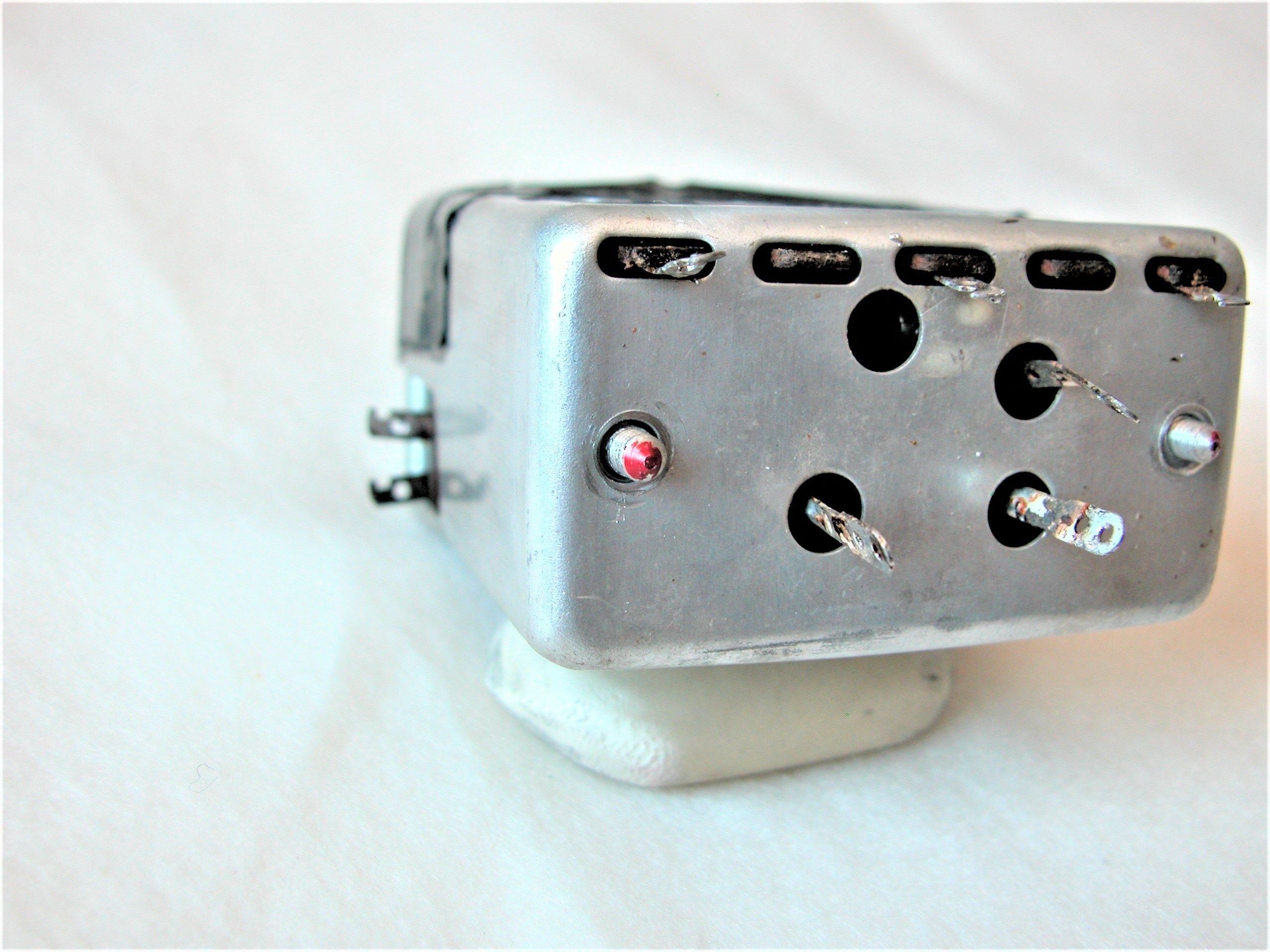

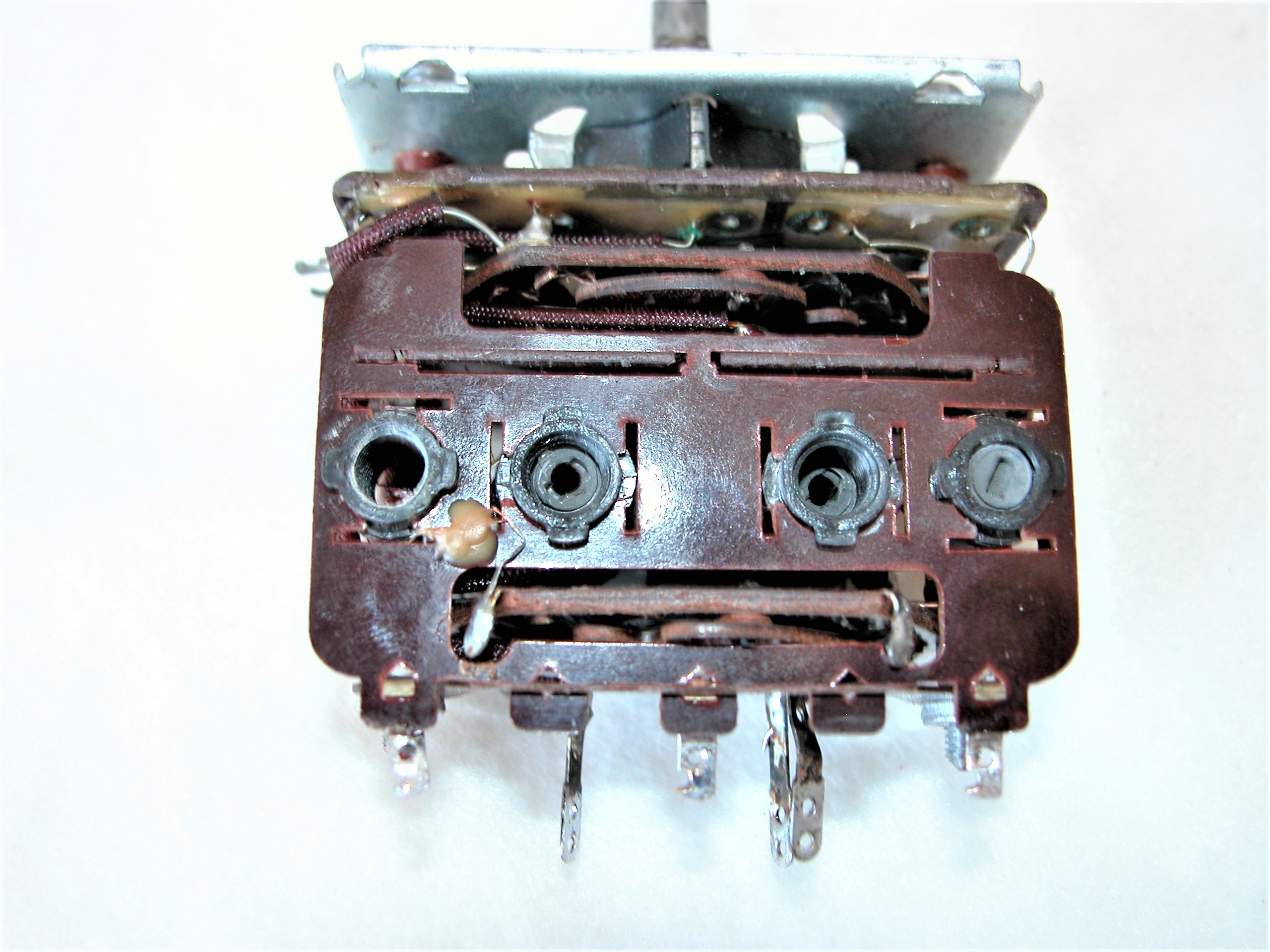

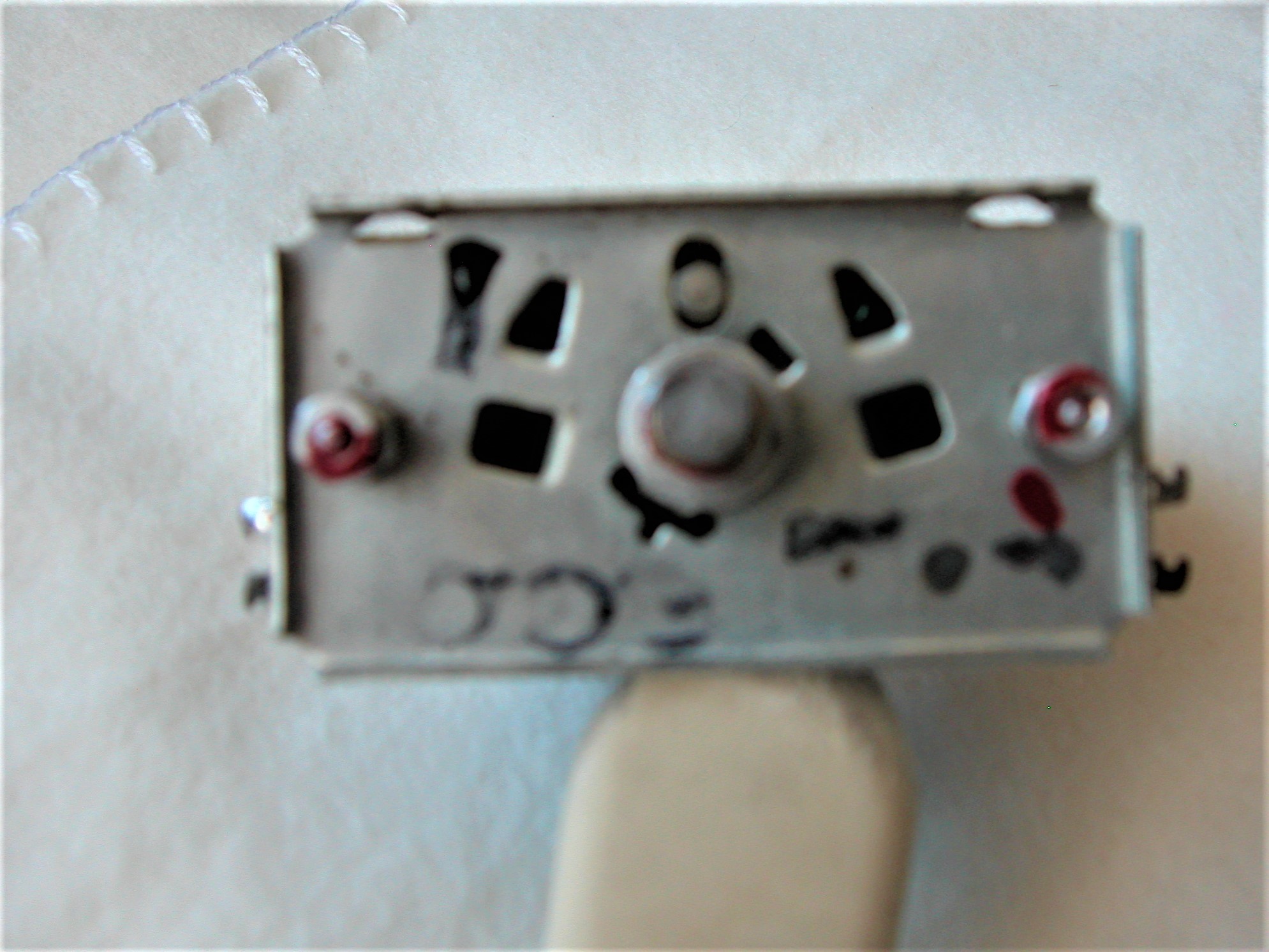

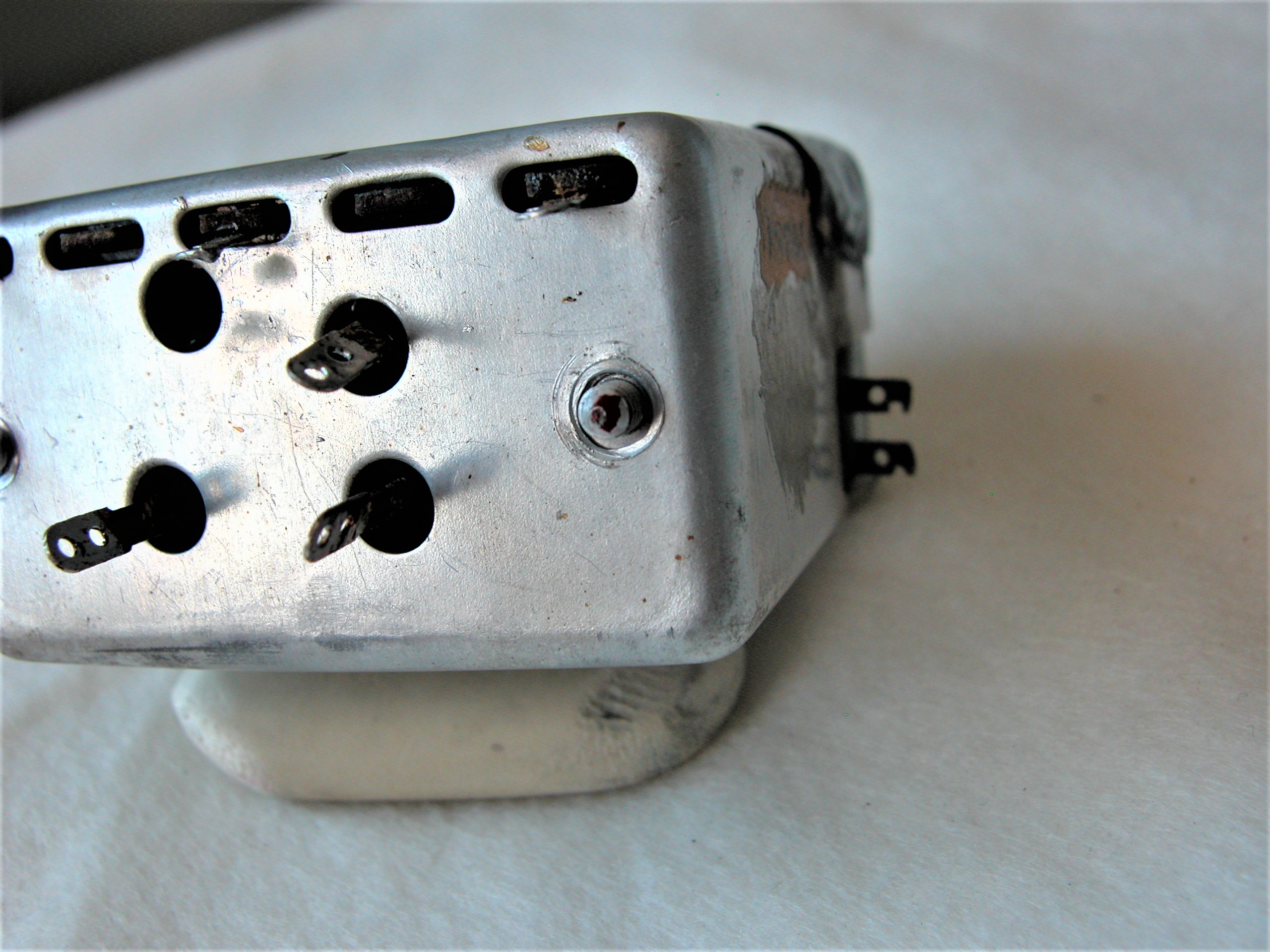

Bozec bonjour oui c'est vrai je place des photos. Merci cordialement Clém
| |
|
| Sujet : Schéma Nouveau | De Clem Le 24-07-2018 à 14:13 sta |
|
Bozec c'est Clém Je voudrais ajouter que ce bloc est pour montage avec le 6BE6 il me semple que la cathode fait office de plaque oscillatrice
|
|
| Sujet : Schéma Nouveau | De bozec Le 24-07-2018 à 15:06 sta |
|
c'est un oméga dauphin 4G voir schéma en pièce jointe
cordialement Bozec
| |
|
| Sujet : Schéma Nouveau | De Clem Le 24-07-2018 à 17:46 sta |
|
Formidable. je suis content je vais pouvoir continuer le montage. C'est vraiment aimable et je vous remercie. Je vous tiendrai au courant du résultat Cordialement Clém
|
|
| Sujet : Schéma Nouveau | De Clem Le 27-07-2018 à 18:23 sta |
|

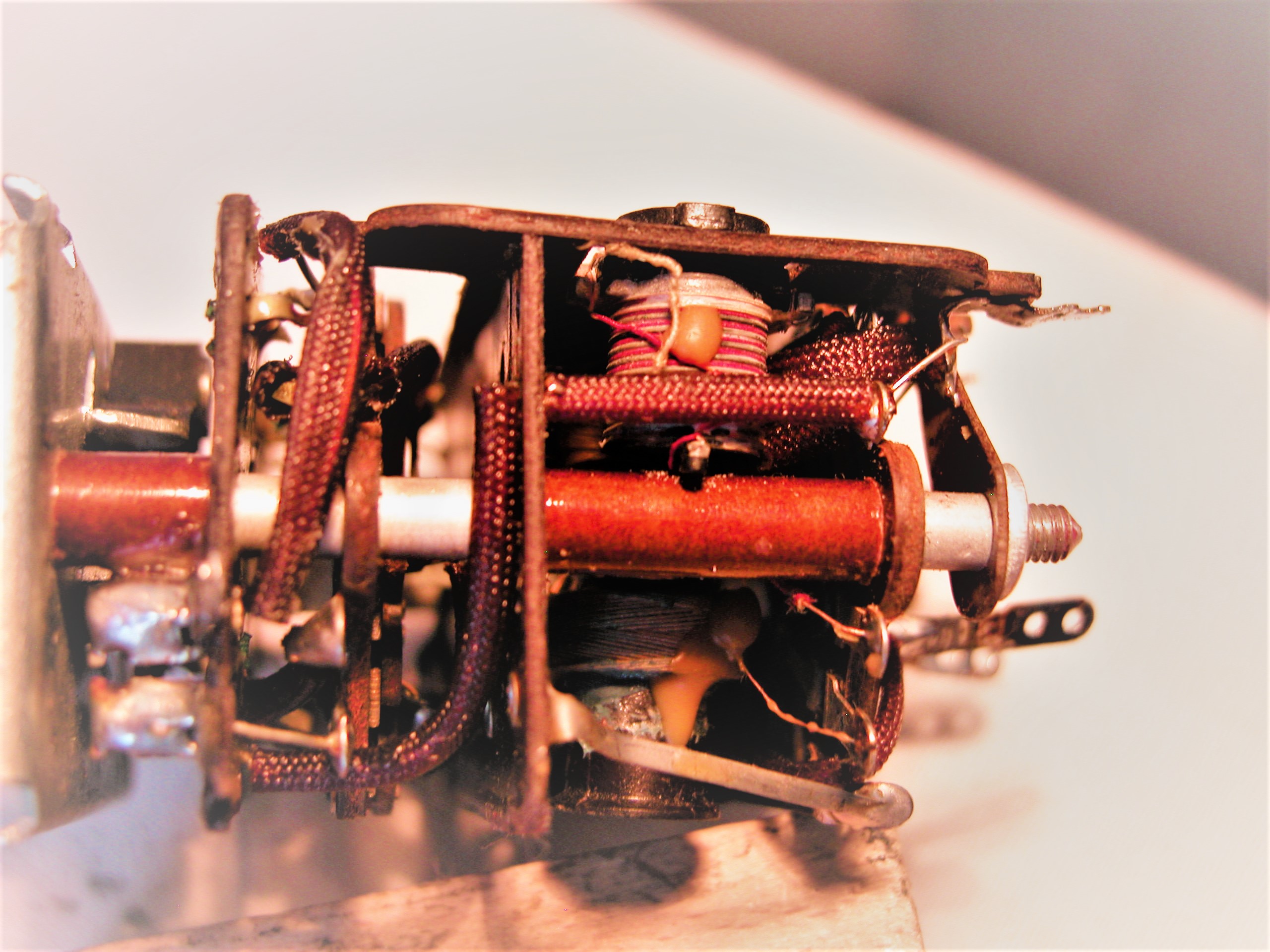

bonsoir Bozec , de nouveau Clém vous interpelle. Ma joie a été de courte durée. j'ai câblé tel les plans fournit ça ne fonctionne pas. Pourtant les plans fournit correspondent bien à mon bloc. j'ai donc démonté et me suis penché sur les circuits du bloc. j'ai trouvé une coupure de la bobine OC

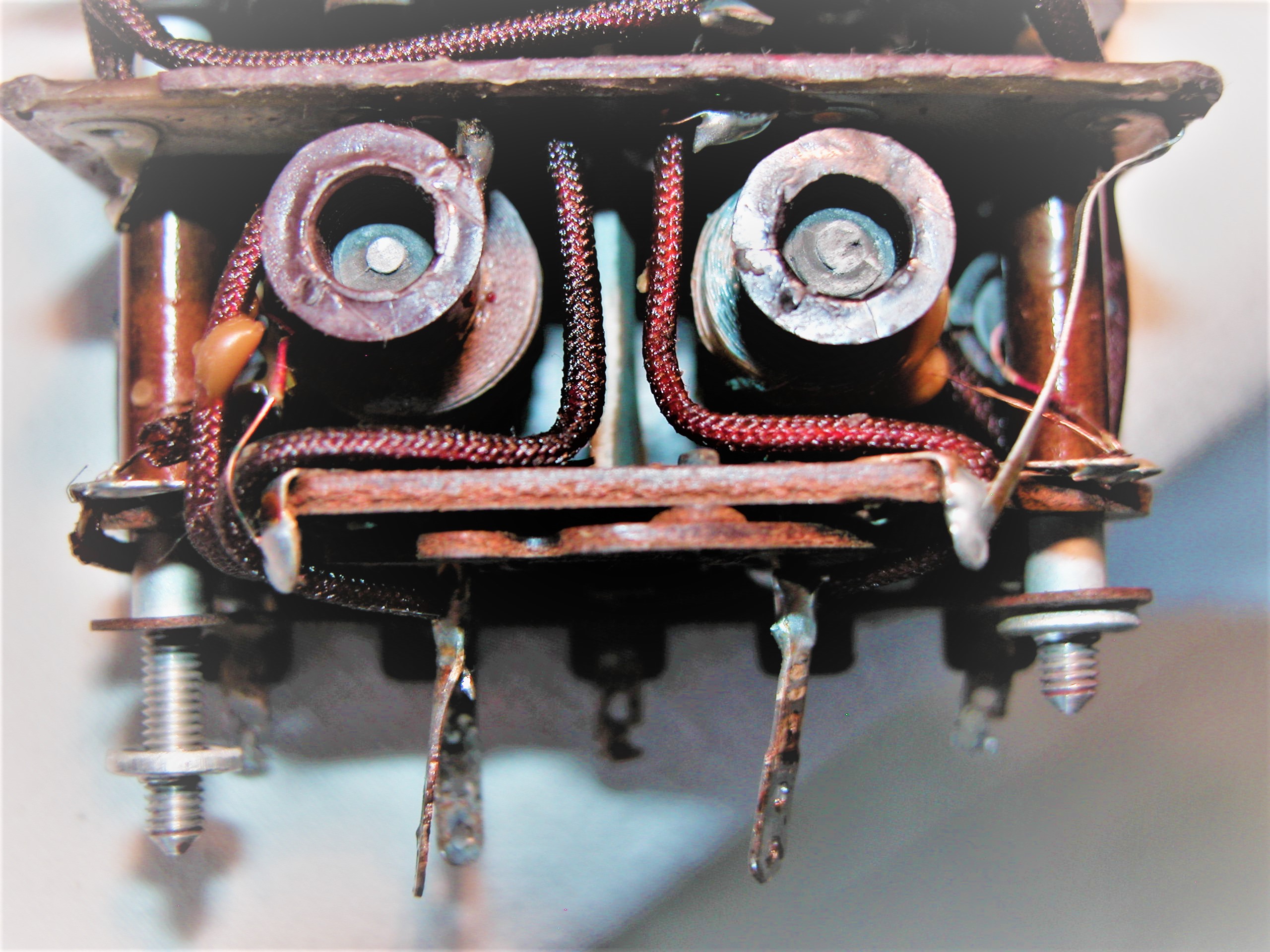

c'est le fil blanc que l'on voit sur le fichier, je ne sais pas ou il se branche. sur le deuxième fichier
c'est la bobine qu'on voit sous l'axe. Vous est-il possible de me renseigner.
Cordialement
| |
|
| Sujet : Schéma Nouveau | De bozec Le 27-07-2018 à 19:51 sta |
|
bonsoir

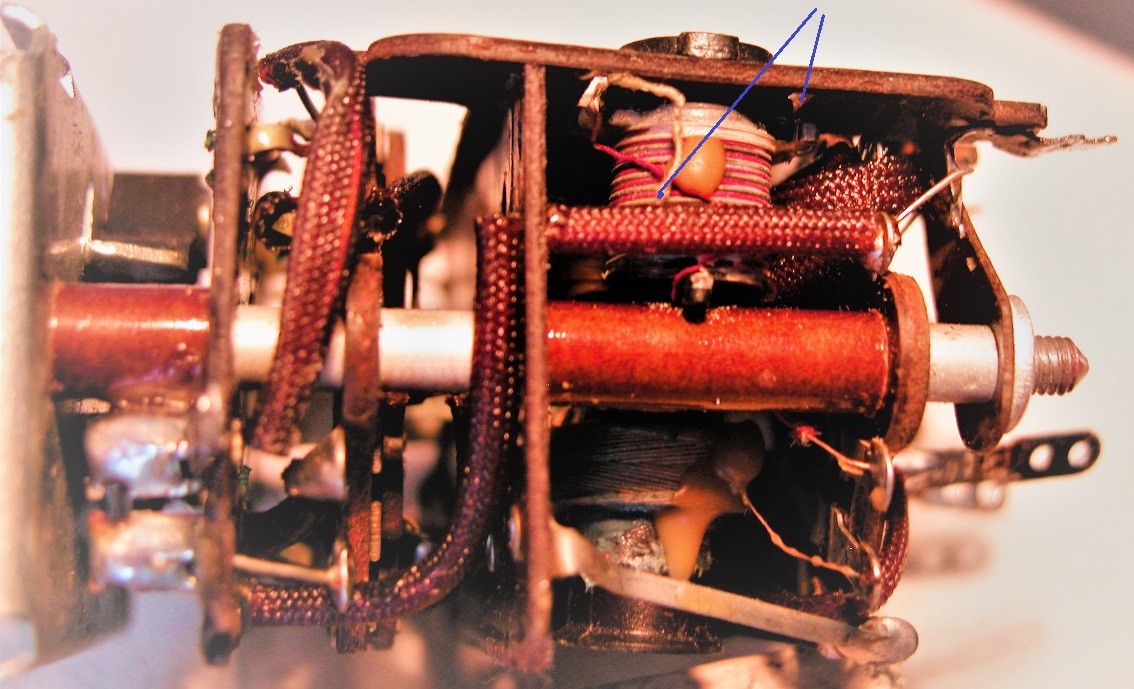

sous réserve je pense que ce fil remonte comme je l'ai indiqué sur l'image.
pour en être sûr il suffit de le déplacer en balancier et vous devriez trouver son point de fixation.
cordialement Bozec
| |
|
| Sujet : Schéma Nouveau | De Clem Le 01-08-2018 à 19:20 sta |
|
Bozec bonsoir. J'ai bien trouvé le branchement du fil, c'était bien au-dessus. j'ai tout bien remonté mais ça ne fonctionne pas. J'ai trouvé dans mes vieilleries un bloc Dauphin
4G 52 ECO. je l'ai monté et ça fonctionne. J'ai eu un ennui de ronflement HF. J'ai donc trouvé la panne. La résistance de 25 k de la grille G1 de la lampe 6BE6 était relié à la cathode dans ce montage faut la placer à la masse. Maintenant tout fonctionne il me reste plus qu'à m'occupper
du coffret. Merci pour tous vos renseignements Cordialement Clém
|
|
| Sujet : Schéma Nouveau | De Jean-Michel Bourque Le 05-08-2018 à 09:54 sta |
|
Merci Bernard pour l'info sur les photos. J'ai donc rectifié celle qui était en miroir.
Bonne journée à tous
|
|
|
