| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 02-08-2018 à 22:05 sta |
|
Bonjour
J'ai mis la main sur un stock de radio-plans des années 50.
Ce que je trouve pas mal dans cette revue c'est que les schémas proposés sont souvent très bien décrits.

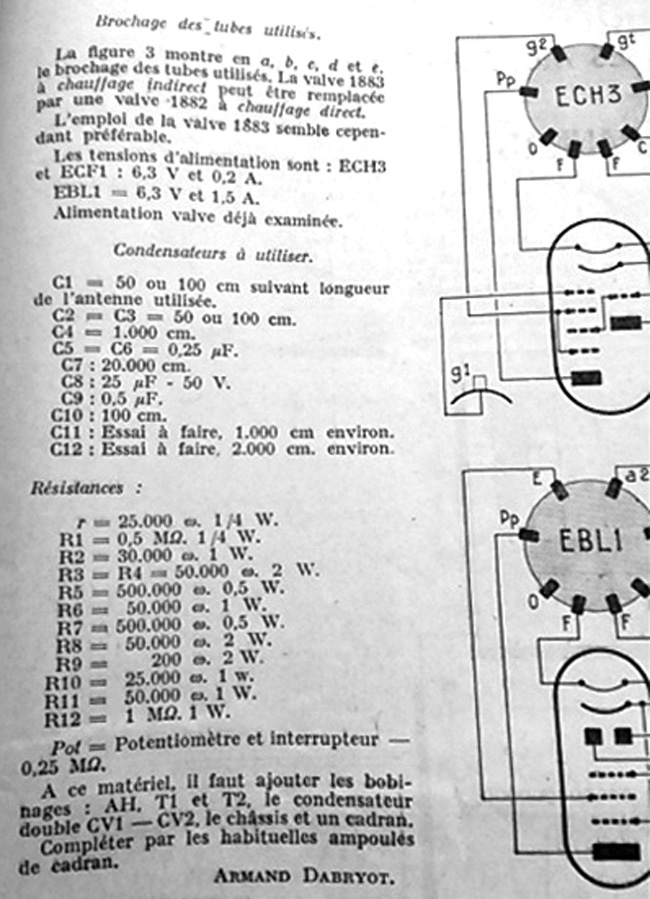

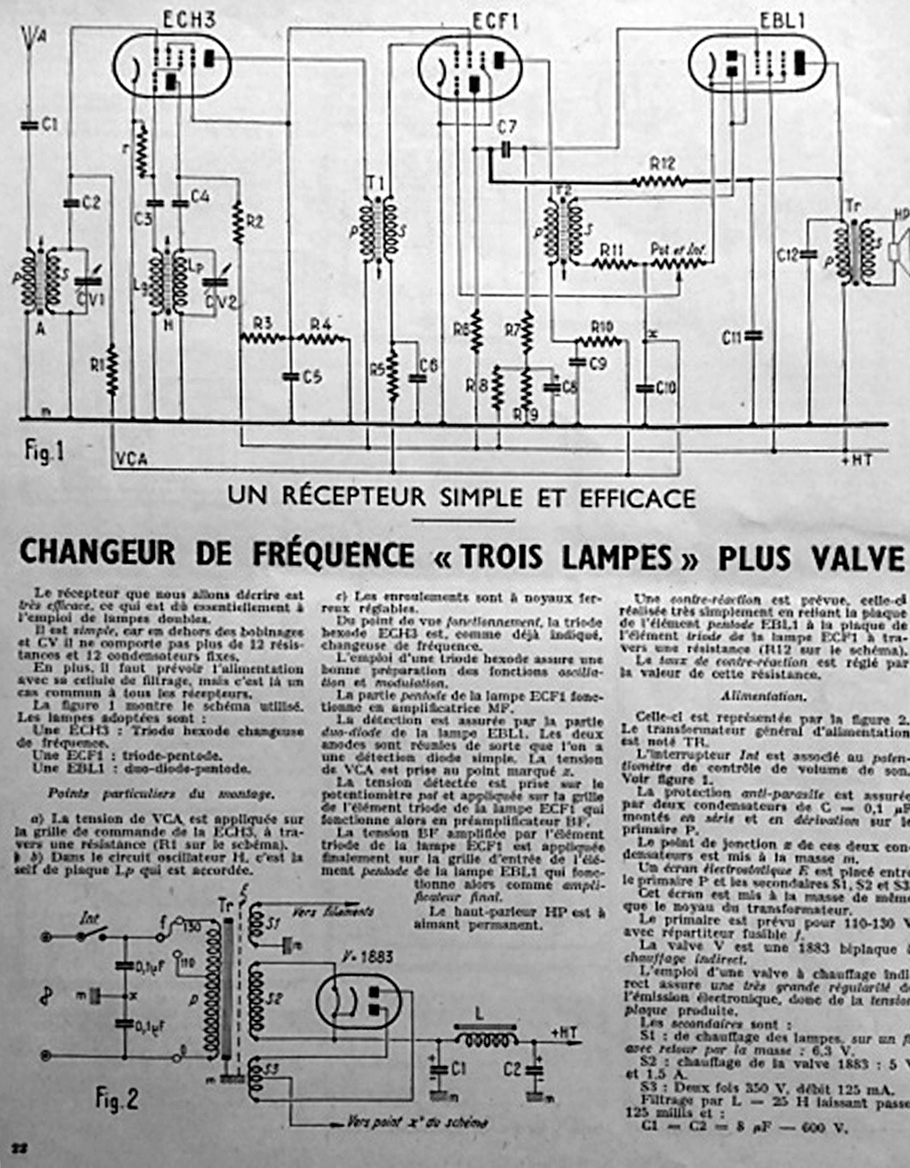

Sauf celui joint ici, publié dans le n46 d'Août 51.
La polarisation par le moins me semble suspecte. Hormis l'incohérence entre le texte qui mentionne le point x' et la figure 1 qui indique le point x, il doit manquer une résistance entre point milieu du secondaire et masse. Etrangement, ce schéma n'est pas accompagné du plan de cablage.
A-t-il été réalisé ?
Le schéma est-il coreect ?
Merci d'avance pout vos lumières.
| |
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De F6FLC Le 03-08-2018 à 00:37 sta |
|
Bonjour,

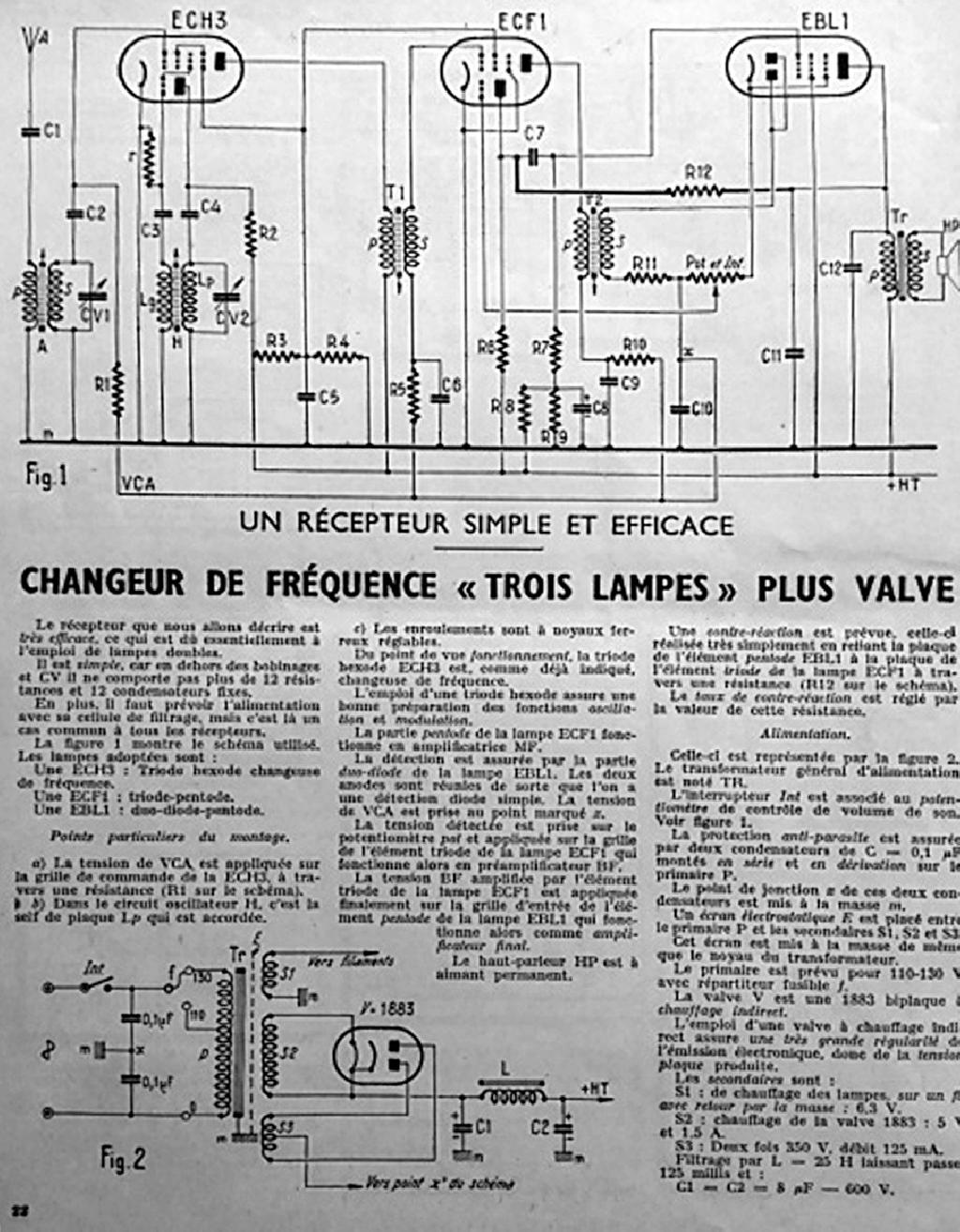

plus agréable à regarder
Michel...
| |
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De f6cer Le 03-08-2018 à 07:42 sta |
|
Bonjour
C’est un grand classique de Radio plans , montage jamais réalisé et schéma erroné
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 03-08-2018 à 08:34 sta |
|
Merci à vous deux.
A la page précédente le même auteur décrit ''Pratique des polarisations'' ->
La plupart des schémas de cette revue est accompagnée de plans de cablage avec description des opérations. Je pense que dans ces cas là le montage a effectivement été réalisé.
Certains numéros donnent 2 voire 3 schémas de récepteurs. Je ne vois pas trop l'intérêt d'une telle production mensuelle.
Les éditeurs en concurrence devaient pousser à la surenchère.
| |
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De f6cer Le 03-08-2018 à 08:49 sta |
|
Radio plans et Le Haut-parleur avaient leurs auteurs attitrés qui « vendaient » du schéma , il fallait produire une ou deux fois par mois et les articles étaient payés a la page , peu importe qu’ils fonctionnent ou pas ça faisait vendre des composants et des lampes et les annonceurs etaient ravis
Le cas est d’autant plus amusant dans les descriptions d’equipements pour les radioamateurs ou certains auteurs ( bien connus ) recopiaient des montages piqués dans les revues des associations (Radio ref , QST etc... ) sans pratiquement jamais citer leurs sources ni souvent comprendre le montage qui se trouvait bien souvent affublé d’erreurs monumentales et pour cause !
Ca a fait marcher le petit commerce pendant pas mal de temps ........
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 03-08-2018 à 09:15 sta |
|
Dans celui de septembre 52, un Rimlock tous courants y est décrit avec plan de câblage. La polarisation des lampes est dite ''fournie par le système antifading''. C'est peut-être bien le principe retenu ici pour ech3 et ecf1. Par contre la grille ebl1 reliée à ht via r7 et r8 est audacieux non ?
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 03-08-2018 à 09:22 sta |
|
Ceci dit, grace à r9 vers masse, on a un diviseur de tension. C'est peut-être ok en fait ...
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De f6cer Le 03-08-2018 à 10:03 sta |
|
Il faut faire le jeu des 7 erreurs
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 03-08-2018 à 10:33 sta |
|
Si la solution est dans celui de septembre 51, je ne l'ai pas
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De jcj Le 03-08-2018 à 11:15 sta |
|
Bonjour,

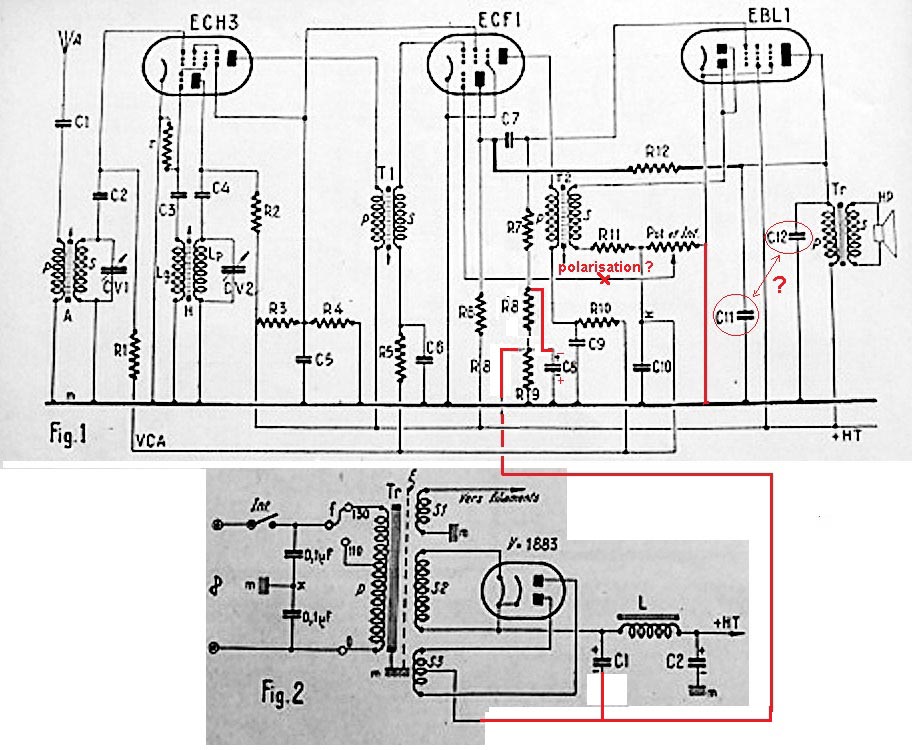

Puisque c'est un jeu ->
Pas de solution pour expliquer C11 et C12 en parallèle, ni la polarisation de la triode ECF1 (variable entre 0 V et la tension de CAG selon position du potentiomètre).
| |
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 03-08-2018 à 11:47 sta |
|
Merci jcj.
Dans le numero de juillet 51,il y a un montage avec ecf1 et ech3.
Le potar est relié à la grille par condo et sa polar est prise sur ligne cag via résistance comme l'ech3.
|
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De stockfish Le 03-08-2018 à 16:49 sta |
|
Peut-être dans ce style ... ->
| |
|
| Sujet : Changeur de fréquence 3 lampes + valve Nouveau | De Michel87 Le 03-08-2018 à 17:01 sta |
|
Bonjour,
Effectivement, les schémas publiés par Radio plans contenaient pratiquement toujours des erreurs... corrigées dans les N°s suivants ce qui obligeait à les acheter.
Bonne combine.
PS et qui n'a rien à voir: fait chaud...
|
|
|
