Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De PHY  Le 10-08-2018 à 21:05 sta

    Bonjour,
    Diode zener dans schéma ci joint GRINDIFG RTV 360ref : ''9731'', doit donner selon gamme onde entre 15.2 et 15.4 v, la mienne est HS, est ce une zener 15.5 volts, 15 v , autre ? 9731 pas identifiable.
    merci pour votre réponse.
    PHY

 Fichier
.PDF



Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De HLJ  Le 10-08-2018 à 23:14 sta

    Bonsoir,

    Oui je pense que vous êtes dans le juste avec 15,5V de toute manière cela ne semble pas très critique.

    Les différentes tensions autour de cette valeur s'expliquent en raison de la consomation différente des étages du poste en fonction des gammes d'ondes.

    Meilleures salutations.
    HLJ


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De pointcom  Le 11-08-2018 à 08:32 sta

    Bonjour,

    Normalement c'est une zener de 15 volts, la variation de tension est due à la self.

    Si la zener est remplacée, il faut quelle soit monté sur radiateur ou qu'elle puisse absorber quelques Watts (2 W mini).

    Il est préférable de modifier légèrement le montage et mettre un 7815. Dessouder un coté de la résistance (coté zener), mettre le 7815 en lieu et place de la zener 2 à la masse 3 vers la self, la patte 1 avec un fil sur la résistance. Je crois même que l'on peut visser le 7815 à la place de la zener.

    Amicalement



Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De pointcom  Le 11-08-2018 à 08:40 sta

    Service manual du 360

 Fichier
.PDF



Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De pointcom  Le 11-08-2018 à 09:08 sta

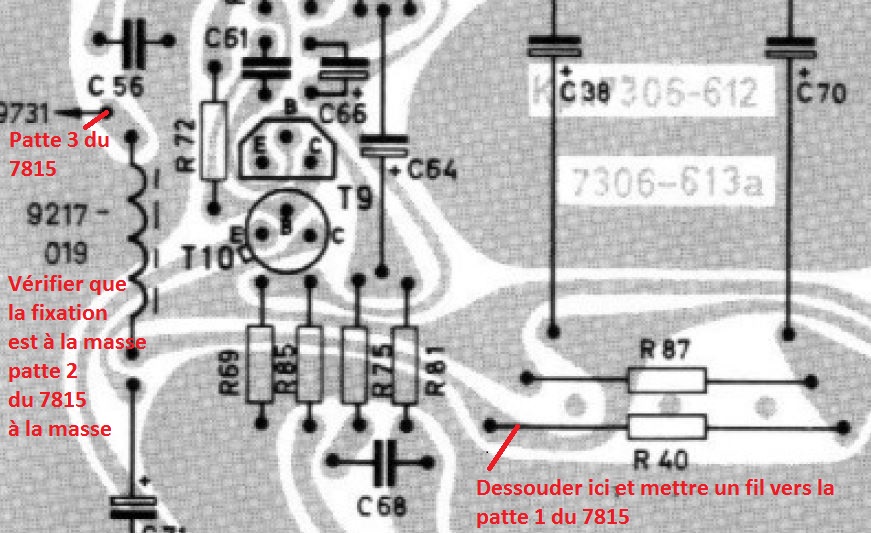

    Montage 7815




Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De PHY  Le 11-08-2018 à 16:43 sta

    Bonjour,
    merci à chacun pour votre aide si prompt !
    Bon en fait erreur de diagnostic, la zener est bonne, les capa aussi !! finalement après bien des essais c'est le pont redresseur qui était HS !! jamais vu ce genre de panne, pourquoi un pont peut il etre en court circuit ? d'accord il a 45 ans ...
    Cordialement .
    PHY


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Michel87  Le 11-08-2018 à 18:55 sta

    Bonjour,

    Encore une fois, le pont en court circuit a protégé le fusible?


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Orca  Le 11-08-2018 à 20:10 sta

    Bonsoir,

    ''Encore une fois, le pont en court circuit a protégé le fusible?''

    Pour peu que le fusible ne soit pas correctement calibré voir même ... remplacé par un bout de cuivre de bonne section ...

    Orca


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De pointcom  Le 12-08-2018 à 07:25 sta

    Un conseil, remplacez la zener, ou faites le montage indiqué. Il y a une consommation permanente avec ce montage, certes pas très importante mais elle est dans la résistance et dans le pont


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Masterorion  Le 12-08-2018 à 08:02 cms

+1



Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Schoser  Le 12-08-2018 à 11:59 sta

    Bonjour,

    A PHY :
    - Remplacer le Pont redresseur (mettre un B40 C1000) + C70 (1500µf)
    Mettre en place un fusible de la bonne valeur !
    - Concernant la Diode Zener 9731 (15V), si la tension est correcte, la laisser en place !

    Note :
    Un Régulateur type 7815 n'est pas adapté à ce montage d'alimentation et risque de générer du bruit audible ?

    Désolé... la modification n'est pas conseillée !

    Amicalement,


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De pointcom  Le 12-08-2018 à 13:42 sta

    Chacun sont point de vue, pour garder l'origine de l'appareil, d'accord, mais bien des radios utilisent des 78xx.
    A l'époque de la conception des RTV360 les 78xx n'existait pas, pour des consommations plus importantes, les constructeurs réalisaient l'équivalent d'un régulateurs avec des transistors.

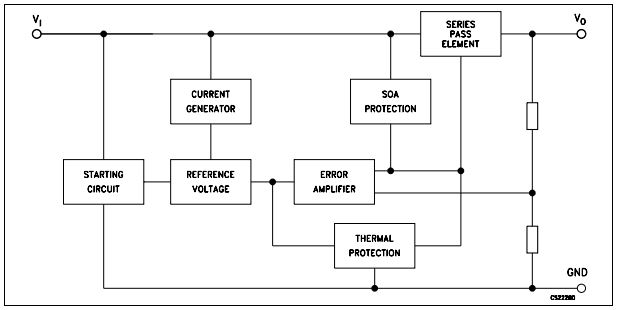

    La conception des 78xx est un peu plus sophistiqué mais le principe zener transistors est respecté.

    Amicalement




Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Pascal  Le 12-08-2018 à 16:28 sta

    Bonjour. Une petite aide rapide. Sur votre schéma en PDF donné au début, on peu lire qu'en entrée de votre pont de redressement il y a un fusible de 315 mA. Sortie sous faible intensité.
    Après le condensateur de filtrage C70 il est indiqué qu'en position MW la tension est de 30.2V, en position UKW 30.2V sous 130 mA et en UKW ST 29.3V sous 162 mA.
    Ces tensions arrive par l'intermédiaire d'une résistance de 200 ohms (R40) et d'une bobine sur la Zener référence 9731 où l'on peut lire:
    MW: 15.4V
    UKW: 15.4V
    UKW ST: 15.2V
    Une capacité de 2000 µF 18V est en parallèle sur la série Zener/ bobine.
    Avec la Loi d'Ohm on obtient aux bornes de la zener:
    En MW: 30.2-15.4=14.8V.
    Courant dans la R de 200 ohms: 14.8/200= 74 mA
    P max dissipée de la zener: 1.09W
    Une simple zener de 2W suffit pour le remplacement. Attention aussi aux tension très précises données sur le schéma, une zener c'est à souvent +- 10%


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Pascal  Le 12-08-2018 à 16:56 sta

    Re. Juste une petite erreur dans la puissance dissipée dans la Zener: 1.14W
    Il faut que vous contrôlez s'il n'y a pas de composants HS ailleurs. Comme vous notez que votre Zener est bonne, et que le pont à brûlé, c'est bizarre, surtout si le fusible en entrée du pont n'a pas fondu. C'est vrai que c'est un fusible 'lent' comme indiqué.


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De f6cer  Le 12-08-2018 à 17:08 sta

    Bonjour
    Juste un detail ...... la diode Zener est en pleine forme , le pont est passé de vie a trépas , ce sont des choses qui arrivent , on appelle ca une panne ! Une fois verifié l’absence de court-circuit et la bonne santé des chimiques Il suffit de le remplace par un pont de diodes modernes


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Michel87  Le 12-08-2018 à 17:53 sta


    Bonjour,

    Si le redresseur d'origine est un pont sélénium, la chute de tension n'est pas la même qu'avec un pont silicium actuel.

    Il faudra prévoir une résistance d'ajustement.


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De Schoser  Le 12-08-2018 à 18:50 sta

    Bonjour,

    Le pont redresseur d'origine B30 C350/250 c'est du silicium comme une grande partie des transistors sur cet Appareil !
    C'est une panne classique !

    Amicalement,


Sujet : GRUNDIG RTV 360 :Diode ZENER non identifiée Nouveau De PHY  Le 12-08-2018 à 23:36 sta

    Bonsoir,
    Merci encore pour vos avis éclairés.
    Le fusible était bien de 315 mA. J'ai changé le pont et tout revient dans l'ordre la radio fonctionne à nouveau , la conso est de l'ordre de 200 mA.
    Donc j'en conclus que seul le pont était HS ; selon Schoser c'est une panne classique ce que j'ignorais complètement et donc je n''avais pas testé ce composant en 1er....

    J'ai eu d'autres GRUNDIG en panne à cause de la zener HS et je retiens donc la possibilité d'un 7815 à l'avenir au cas où!
    Meilleures salutations.
    PHY
