| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De U43Forever Le 30-08-2018 à 22:19 sta  |
|
Bonjour a tous,

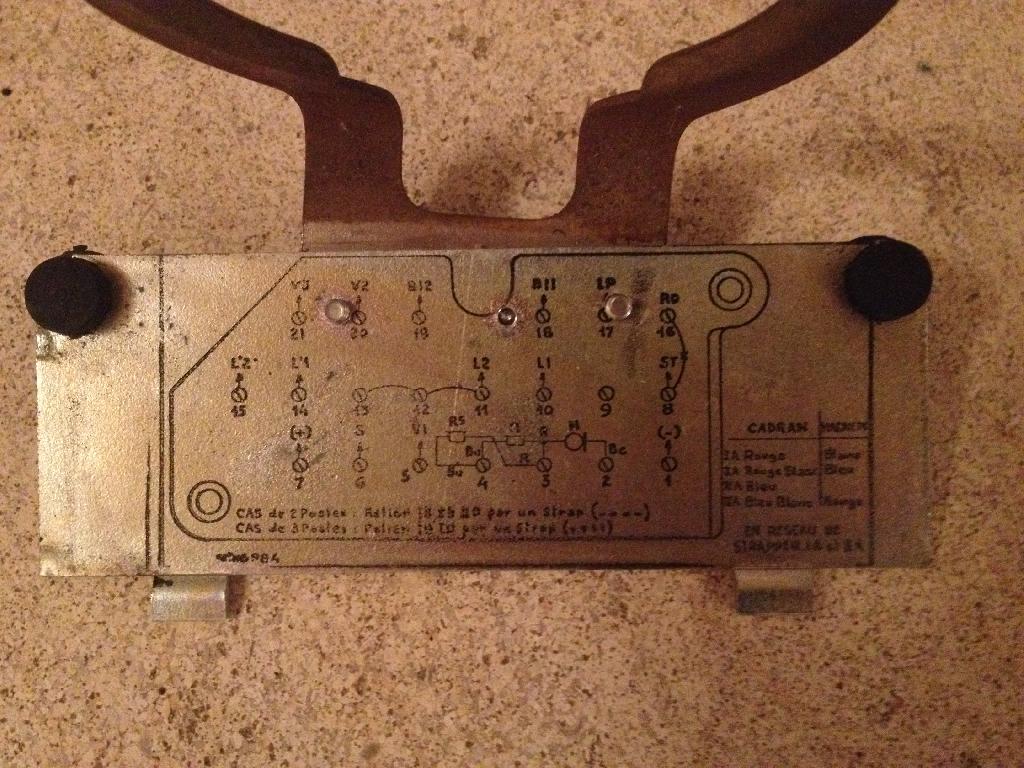

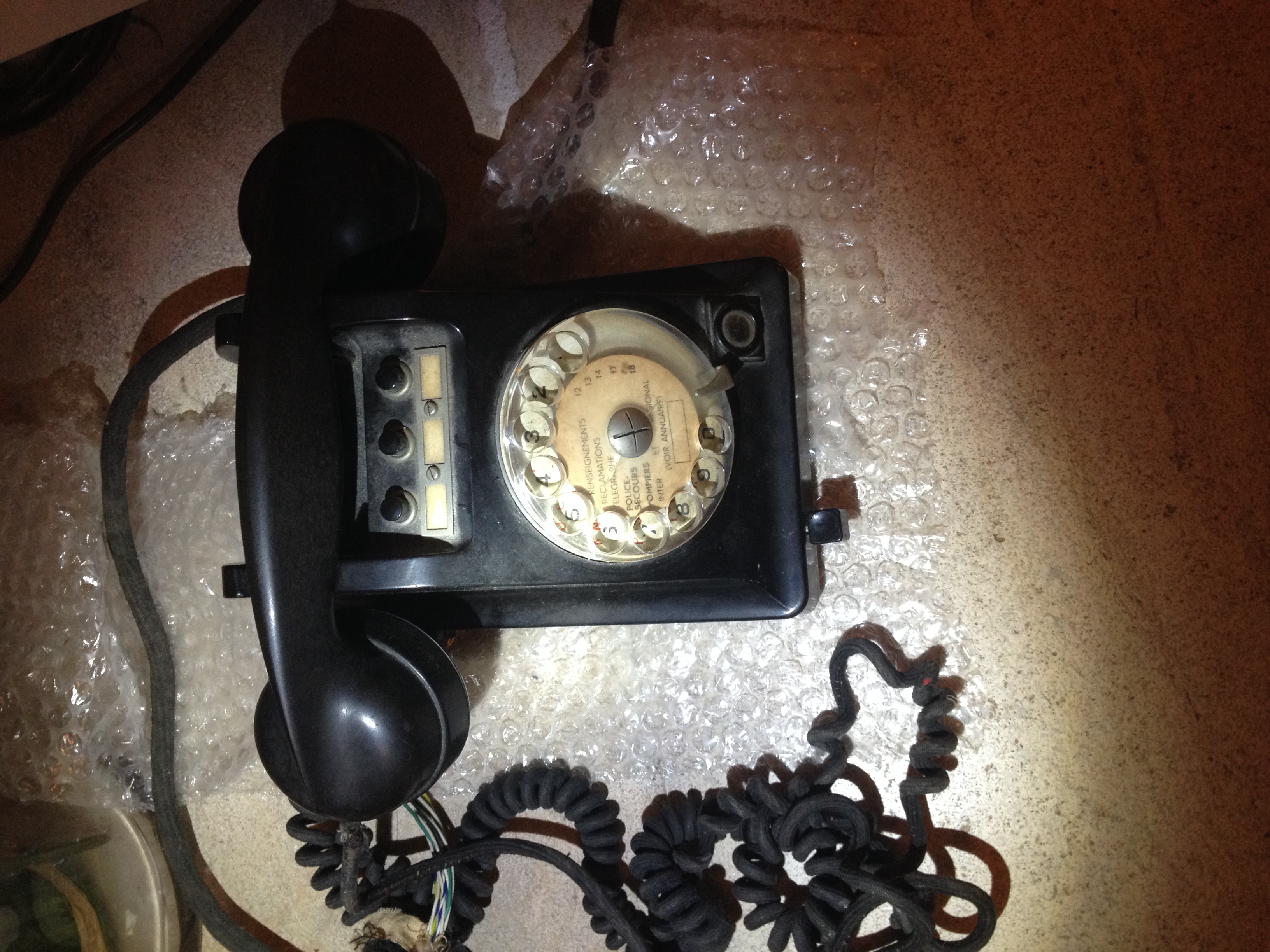

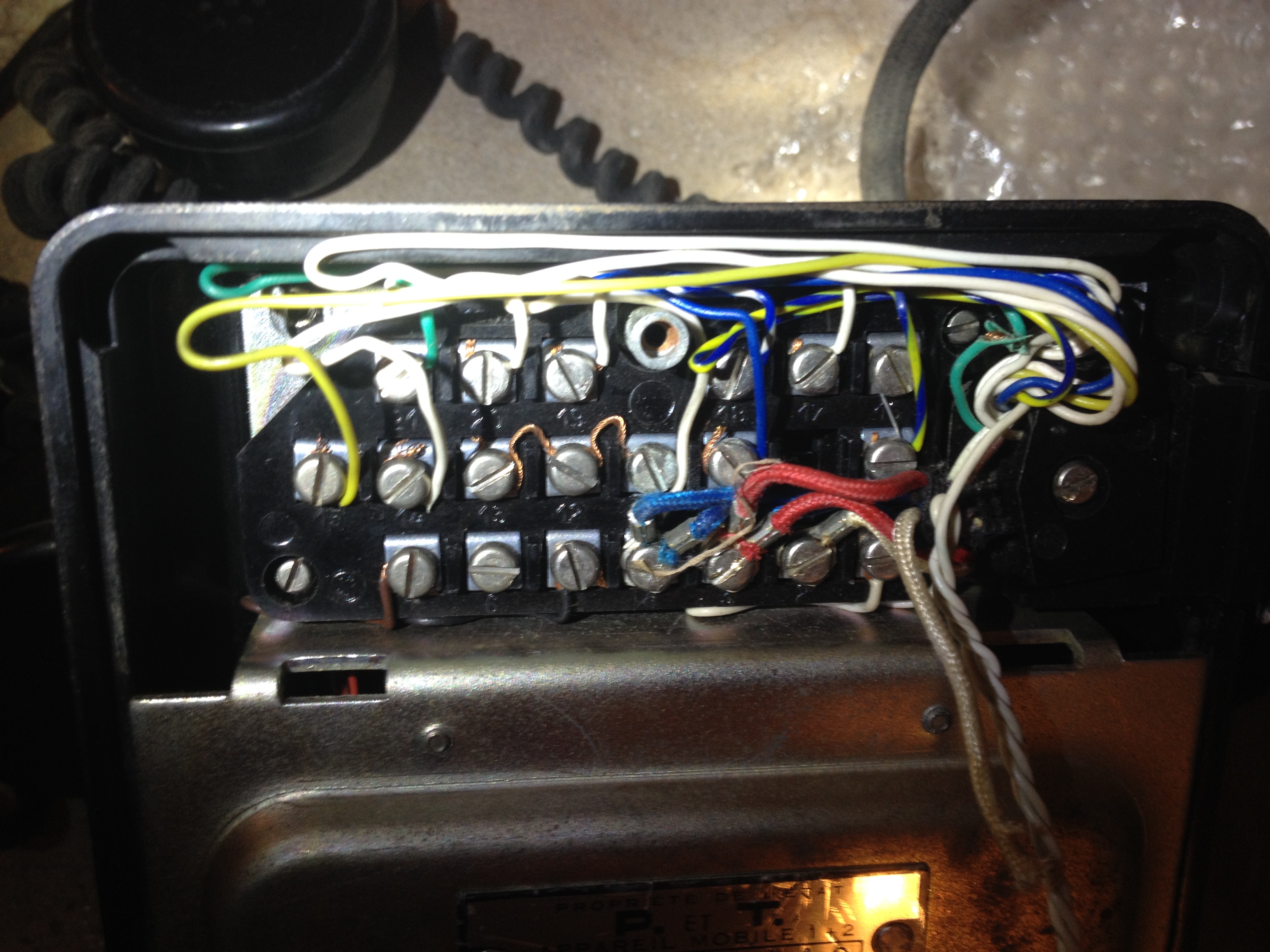

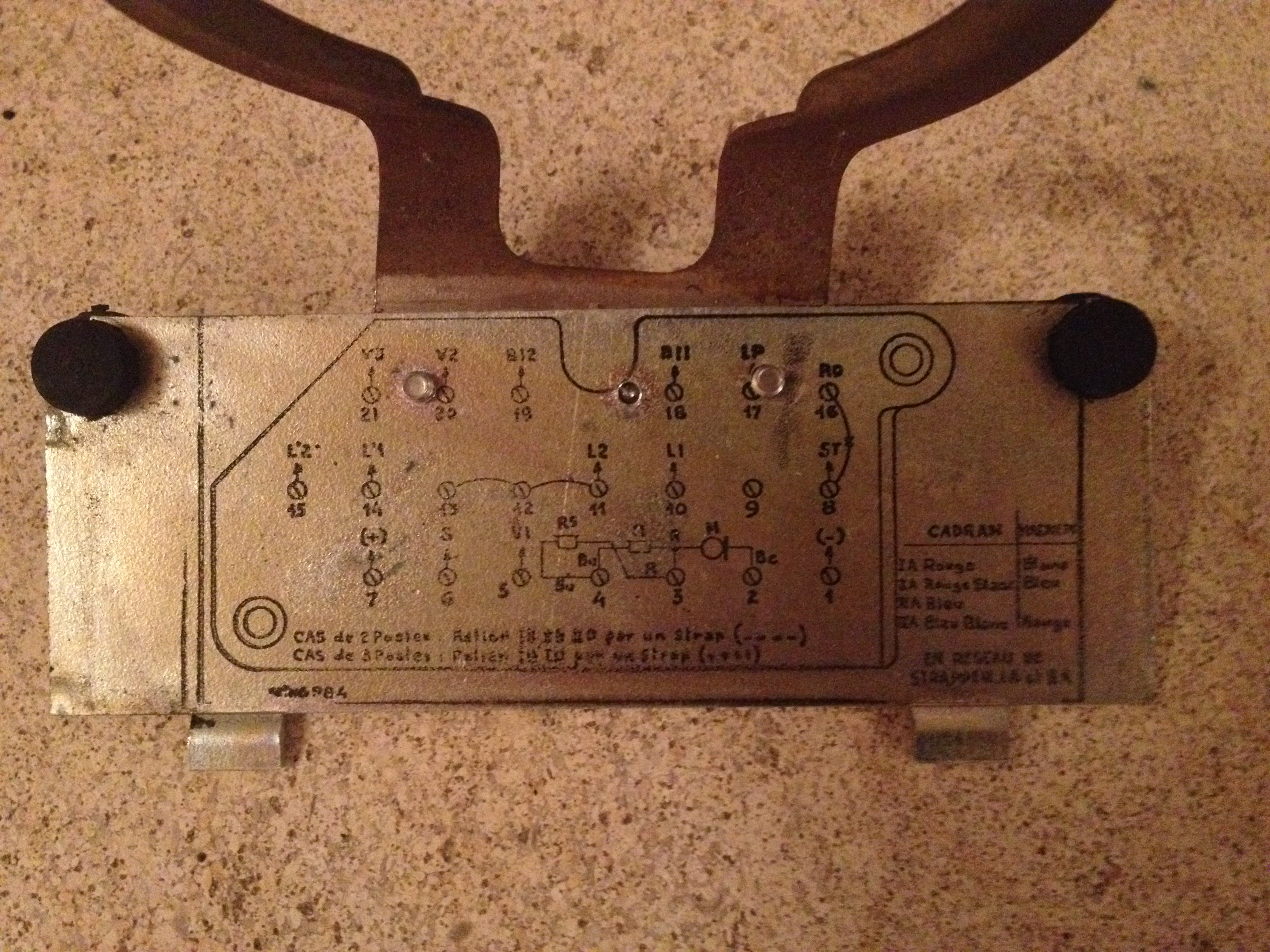

Je possède un téléphone U43 version pour 3 postes de 1962, j'ai réussi a avoir une tonalité et à recevoir des appels en le branchant sur une ligne adsl , je sais qu'il faudra un convertisseur pour passer des appels mais mon problème est que je ne sais pas comment faire marcher le ronfleur interne(j'ai posté une photo de la pièce que je pense etre le ronfleur ) il se sonne donc pas pour l'instant
j'ai brancher 2 fils sur la prise en T le bleu L1 en 1 le blanc L2 en 3 mais faut il brancher un fil sur le 5 de la prise pour faire marcher le ronfleur? ou y a t il un shunt a faire en plus? ou autre Comme c'est une version pour petite entreprise du U43 pour 3 postes il y a beaucoup de fils... J'ai cherché sur divers forums mais sans réponses Merci par avance un peu d'aide serai la bienvenue
| |
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Roger R Le 31-08-2018 à 00:20 sta |
|
Bonsoir,
Pour ne pas se casser la tête le ronfleur peut simplement être connecté en série avec un condo de 2,2 uF 160V MKH directement sur la ligne.
Par contre, je ne suis pas certain que les box d'aujourd'hui fournissent un courant d'appel suffisant pour un tel ronfleur (normalement il faut du 75V 50Hz)
Tenez nous informés du test
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Thevenin Le 31-08-2018 à 02:17 sta |
|
Bonsoir,
effectivement il faut du 80V 50Hz pour faire sonner le tel
vous pouvez arriver a créer du 80V avec des transfos de récup
de mon coté j'ai obtenu de bon résultats de test de sonnerie sur des S63 et plus récents en mettant une ampoule de 75W en série avec le tel; le tout branché sur le 220V
bien sur il ne faut pas décrocher le combiné sinon adieu le telephone
je me souviens que la sur la prise gigogne le 5 ou le 2 (je ne sais plus) servait a éviter la sonnerie sur un autre poste en // si on compose un N° (cas d'une ligne et plusieurs tel dans la maison)
dans votre cas je chercherais le schémas du U43 (voir S63) pour voir comment un poste basic est cablé avant de faire des test
le votre a simplement en plus 3 boutons (qui ne servent plus a rien aujourd'hui) mais qui a l'époque servaient a appeler directement 3 poste via le standard (mais prise spéciale et tout les fils étaient reliés)
Thevenin
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De tsfallier Le 31-08-2018 à 06:47 sta |
|
Bonjour
Un sujet relatif au U43 a été publié dans le N° 22 de la revue Radiofil (Septembre Octobre 2007).
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De pointcom Le 31-08-2018 à 07:40 sta |
|
Bonjour,
Je ne suis pas sur que vous ayez raison, certes la sonnerie du téléphone fonctionne en 75 Volts 50 HZ mais dans le cas qui nous intéresse, il s'agit d'un intercom 1+3, c'est à dire 1 ligne (PTT) et 3 postes intérieurs.
Le ronfleur interne, a 2 fonctions, sonner pour l'appel et alimenter le combiné pour les communications locales. Si j'ai raison, le ronfleur interne doit avoir 3 fils, 1 commun, 1 après la vis de réglage et 1 sur la bobine.
La sonnerie pour la ligne est raccordée sur le dernier poste à travers un condensateur de 2,2µF.
En fait la ligne rentre sur le premier poste, passe à travers le commutateur en bas à gauche du poste ressort et va sur le 2ème et 3ème poste puis à la sonnerie.
Les 3 boutons sur le dessus servent à appeler les autres postes et transférer la ligne, ces installations étaient alimentées en 12 volts par un transfo, redresseur sélénium et batterie au plomb avec une résistance pour limiter la charge.
J'en ai dépanné des dizaines pour ne pas dire des centaines au début de mon activité sur des installations faites en 50 60, ce n'est qu'au milieu des années 70 que le modèle S63 avec 4 touches en bas est apparu.
Jean Michel
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Michel87 Le 31-08-2018 à 09:36 sta |
|
Bonjour,
Sur le cadran du U43
Renseignements 12
Télégraphe 14
On remonte dans le temps
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De FANFAN Le 31-08-2018 à 10:43 sta |
|
BONJOUR
VOTRE APPAREIL EST UN INTERCOM 1+3 = 1 LIGNE RESEAU ET 3 POSTES
DONC LA SONNERIE RESEAU NECESSITE UNE SONNERIE MAGETIQUE ALTERNATIF 80
V QUI CE BRANCHAIT A L' EXTERIEUR SUR LE DERNIER POSTE DE L'INSTALLATION DANS VOTRE CAS D UN POSTE COMME LE VOTRE IL FAUT BRANCHER LA SONNERIE SUR L1' et L2';
POUR PRENDRE L APPEL IL FAUT APPUYER SUR LA PEDALE DU BAS , POUR APPELER MEME PERATION..
LE RONFLEUR A L' INTERIEUR DU TELEPHONE ELLE EST EN CONTINU ET SUPPORTE UNE TENSION DE 12V POUR LES APPELS INTERNE DANS VOTRE CAS ELLE NE SERT PAS ..
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Roger R Le 02-09-2018 à 01:41 sta |
|
Oula faut pas crier comme ca
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De U43Forever Le 03-09-2018 à 14:41 sta |
|
Bonjour,
et d'abord merci pour toutes vos réponses, je n'ai pas encore eu le temps de faire beaucoup de test mais je peux vous dire par exemple qu'un S63 branché a ma box fonctionne très bien il sonne, la qualité d’écoute est bonne,
Sur mon U43 intercom 3+1 je peux décrocher en appuyant effectivement sur la pédale d'en bas et le son est bon ,
Je dispose de plusieurs U43 simple en plus je voulais recréer un réseau téléphonique chez moi ( pour passer des appels entre les pièces ;), je pensais que le ronfleur interne servait de sonnerie également pour mon poste et pas seulement lors d'appel interne, le problème est que je ne trouve aucun schéma de cablage pour l 'intercom pour un u43 simple oui.

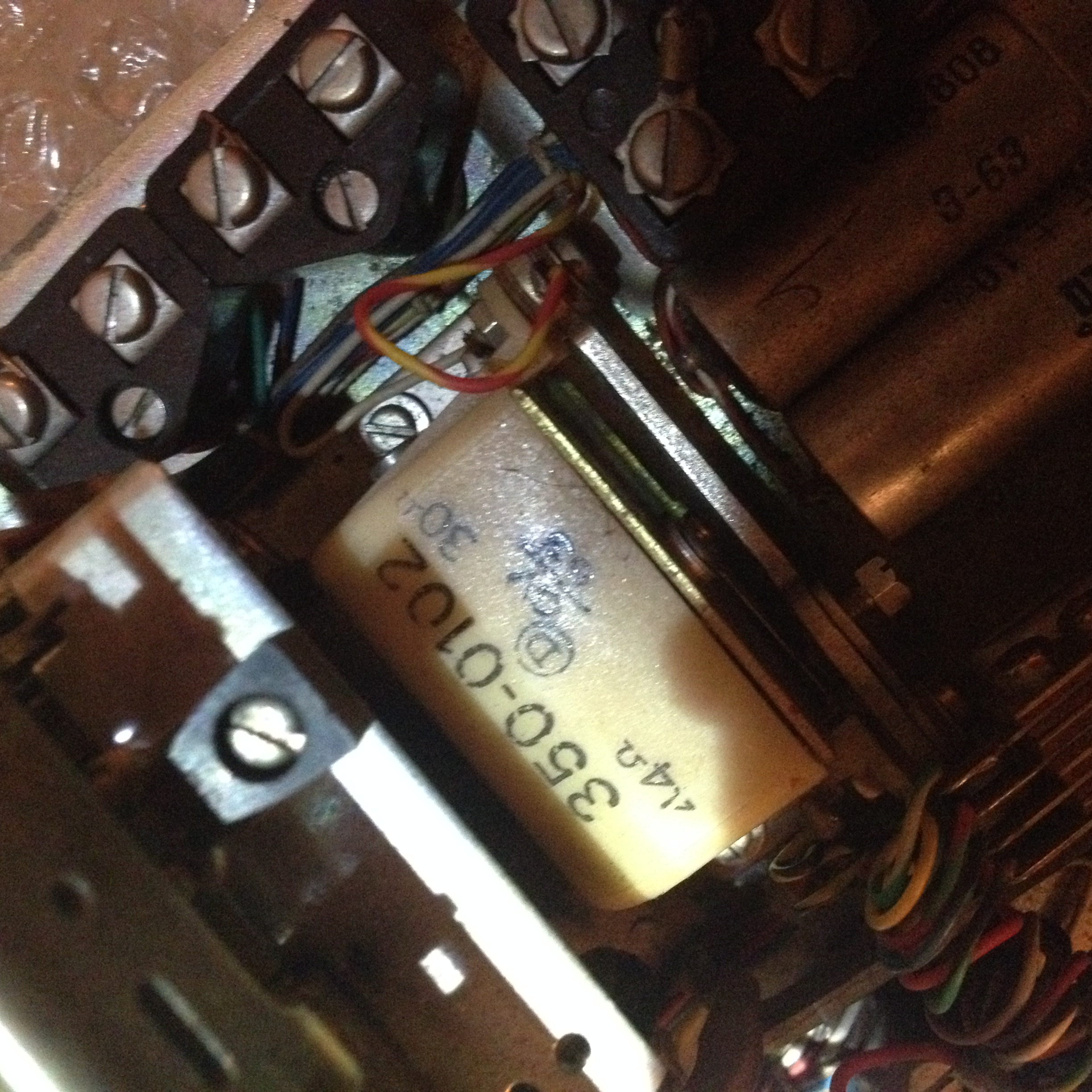

J'ai vu que certaines personnes prenaient des ronfleurs interne et les branchais sur des U43 simple et cela fonctionnait
ce ronfleur donc fonctionne t il en 12V ou en 80V?
Pensez vous donc que je peux juste en faisant des branchement me servir de mon ronfleur interne?
Pensez vous que je puisse recréer un petit réseau chez moi? de 3 postes?
Merci a tous
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De pointcom Le 03-09-2018 à 17:27 sta |
|
Le ronfleur est un 12 Volts courant continu. Ce n'est pas possible de s'en servir sans une alimentation externe et un relais pour le commander
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De FANFAN Le 03-09-2018 à 18:27 sta |
|
Bonjour
Pour faire fonctionner ce téléphone en interphone il en faut un ou deux même model
avec sonnerie 80V AC sur le dernier poste .
Après tous et possible , prise de ligne et interphonie sur tous les postes même signalisation prise de lignes sur les autres postes et ronfleur pour signaler si fausse manœuvre si la com est établie , inconvénients le nombres de fils et le brassage de ces fils pour assurer ce fonctionnement ;
Un standard 1+2 conviendrait mieux plus facile a poser on peut utiliser 2 postes simples et simplement 2 fils par postes mais pas d' interphonie entre ces 2 téléphones
un monteur comme on disait au Ptt
cordialement
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De americanradios Le 04-09-2018 à 00:58 sta |
|
Bonsoir, pour ma part, j'ai sur mon bureau un téléphone Western Electric F1 de 1930 qui est le premier a avoir eu une sonnerie interne. Cette sonnerie réseau fonctionne très bien derrière une box mais ce ne sera pas le cas du ronfleur interne de votre téléphone.
Par rapport à l'utilisation, lors du changement de ma box pour le dernier modèle SFR, j'ai eu la surprise de voir que non seulement le téléphone fonctionnait en sonnerie et parole mais qu'il numérotait aussi très bien. Donc ce dernier modèle de box dispose d'un convertisseur DTMF intégré ! Quelle chance d'utiliser maintenant pleinement cette antiquité !
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De U43Forever Le 07-09-2018 à 01:46 sta |
|
Bonsoir,
et d'abord merci aux membres pour vos réponses, je vois qu'il y a des spécialistes ici
Il y a pas mal de gens qui rajoutent des ronfleur interne de 1000 ohms a un u43, s'agit t il d'un autre type de ronfleur que le mien car il disent qu'il en récupèrent justement sur des U43 j'avoue que je ne comprend pas tout
pour la box sfr on me l a deja dit, convertisseur dtmf integré je vais changer de fournisseur a cause de ca je pense
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De FANFAN Le 07-09-2018 à 12:31 sta |
|
Bonjour
oui, le ronfleur de votre poste est en continu de 500ohms (repère rupteur sous le plaque qui vibre) donc il rajouter un ronfleur 1000ohms sur les plots 14et 15 et prise de ligne avec la pédale , ou combine , une résistance de 150 ohms environ , un condensateur 2,2 MF et ronfleur 1000 ohms en série sur 10 et 11 .. prise de ligne au décroché combiné ;
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 17-09-2018 à 21:38 sta |
|
Bonsoir
j'ai trouvé ceci sur le net, si ça peut servir et donner des infos utiles ....
Cordialement
Julien
| |
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 31-10-2018 à 09:29 sta |
|
Bonjour,
Je crois avoir le même téléphone. Je l'ai retapé et j'ai fabriqué un petit convertisseur impulsions>DTMF pour pouvoir composer avec le cadran.
Il me semble que dans le mien il y a bien une sonnerie car je vois la cloche quand je l'ouvre.
Cependant elle ne fonctionne pas, quand je reçois un appel, j'entends 2 clics plutôt discrets, je suppose que c'est le ronfleur, je ne sais pas si c'est le son qu'il est censé faire, mais la sonnerie reste muette.
Je voudrais bien la faire fonctionner mais je ne comprends rien aux borniers, alors si quelqu'un peut m'éclairer… :)

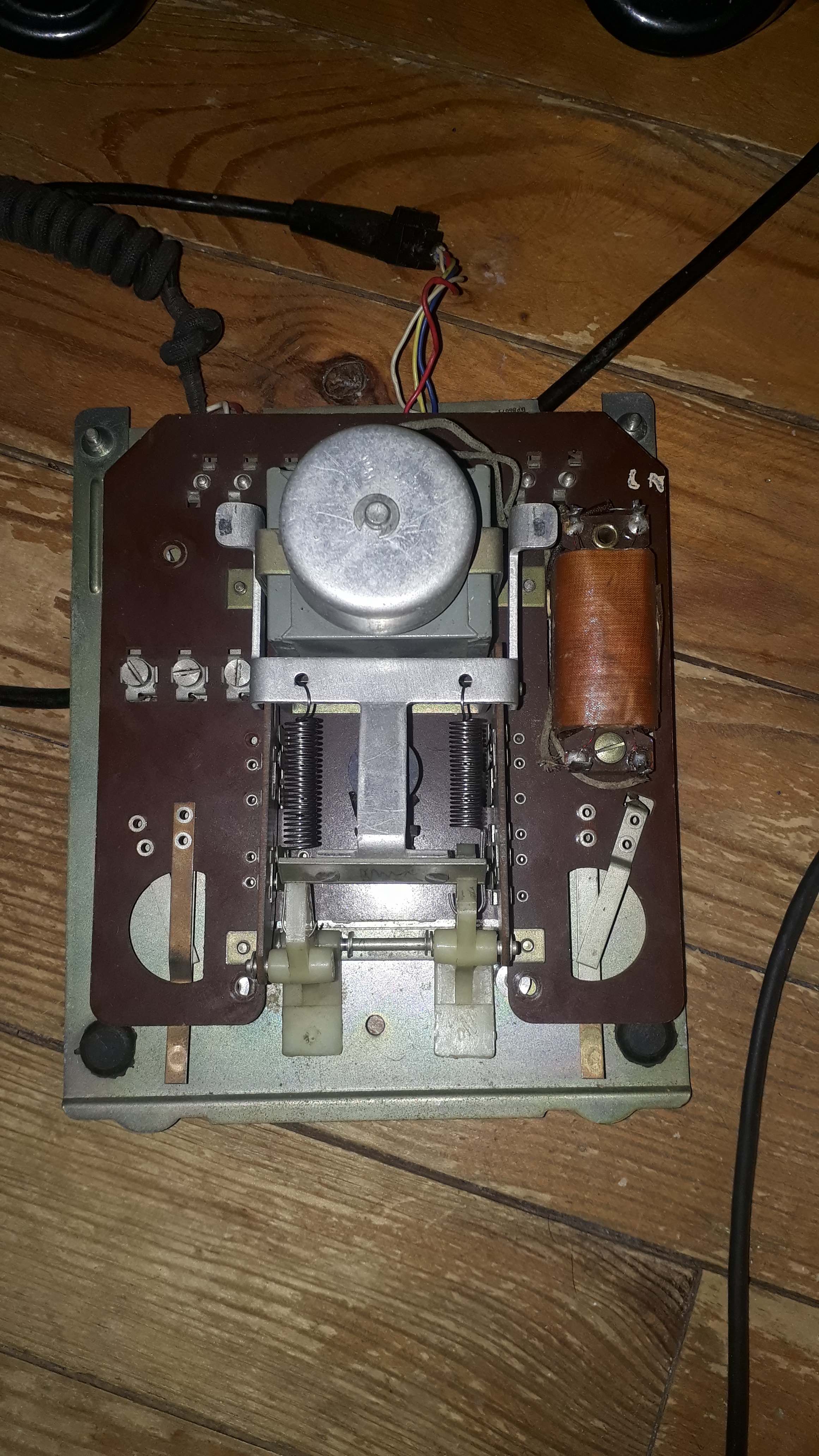

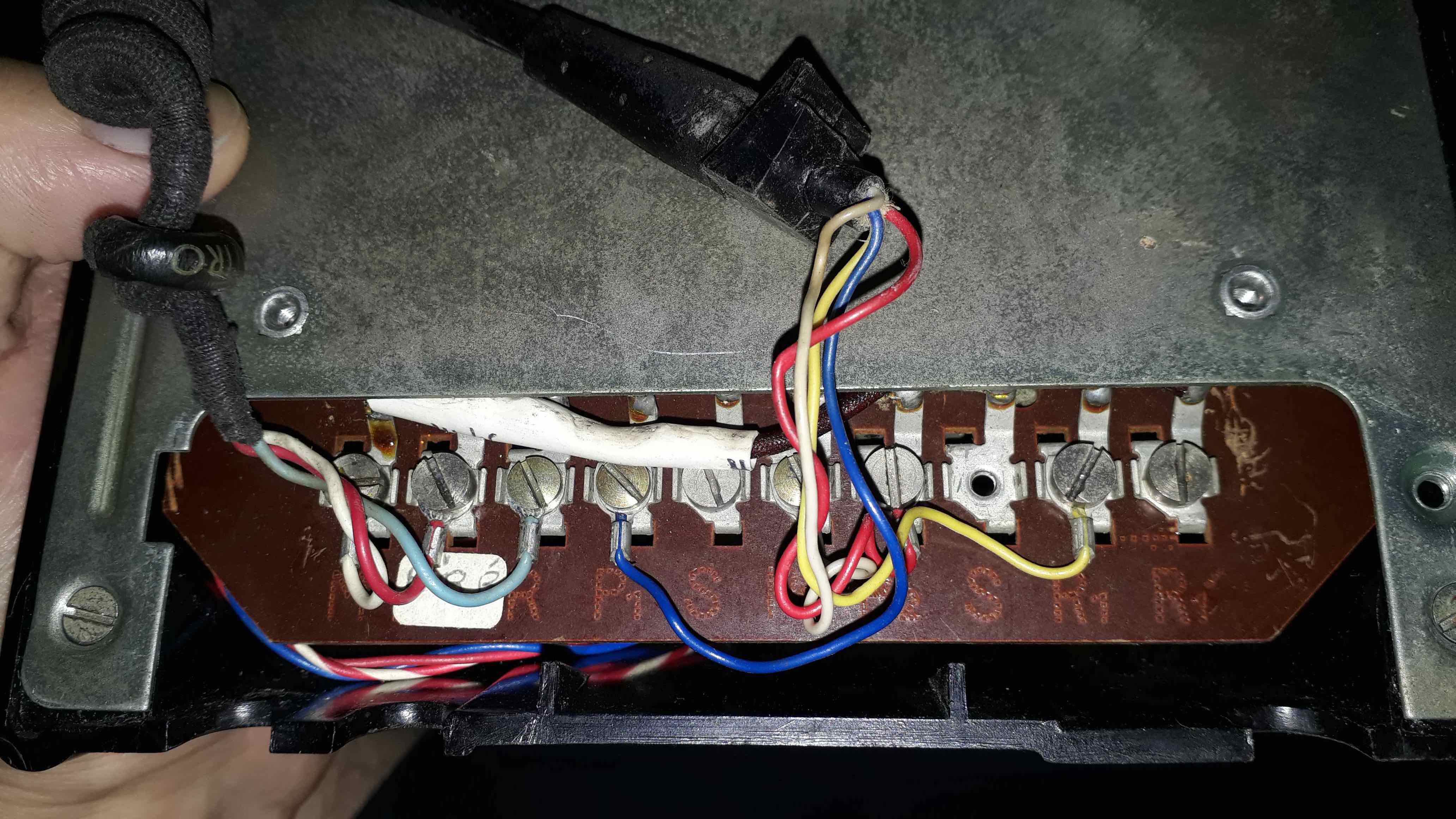

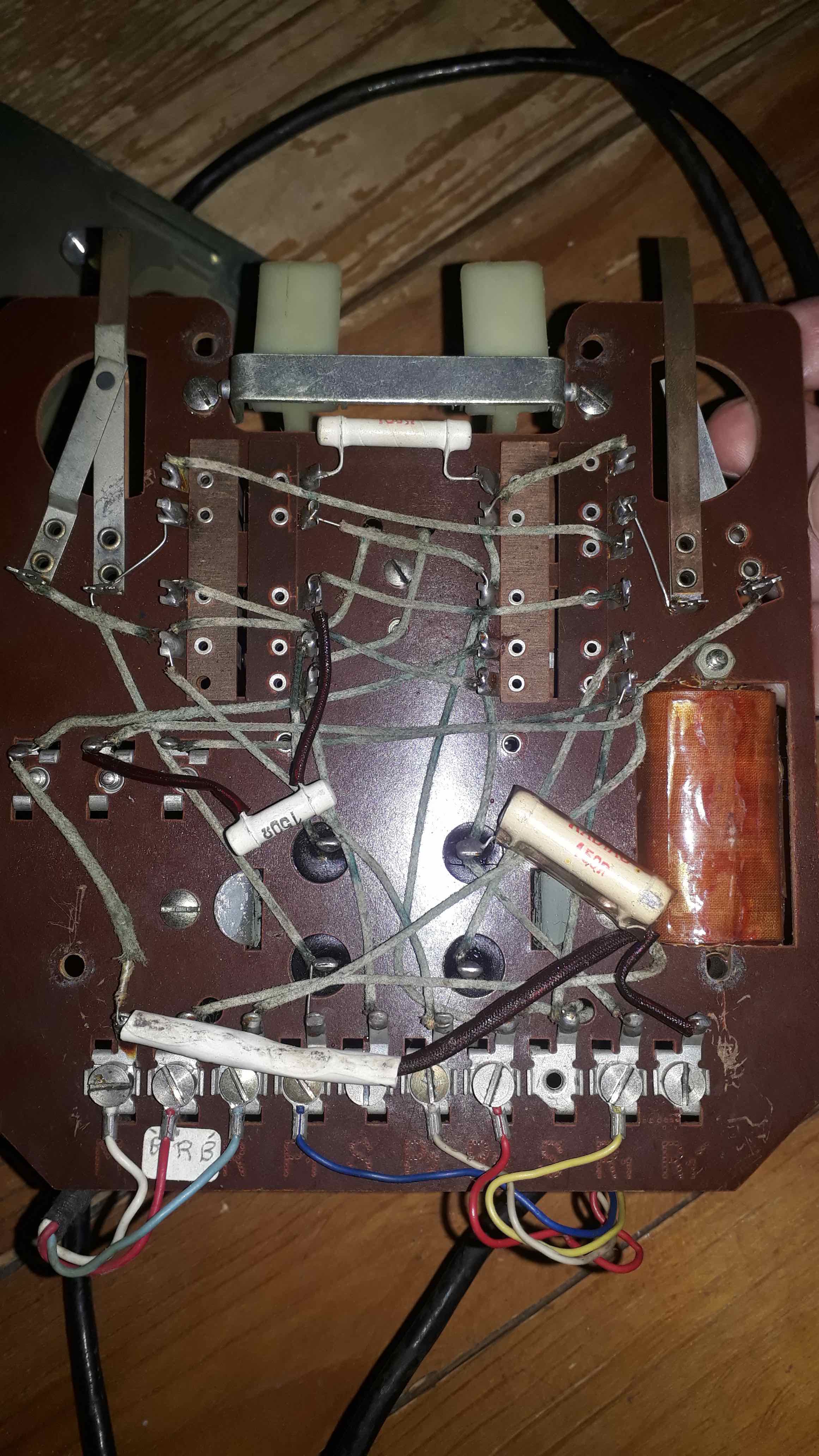

Je joins quelques photos
| |
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 31-10-2018 à 10:20 cms |
|  |
Bonjour
la sonnerie électromécanique de ce genre de poste nécessite un peu de puissance. Si le poste est installé derrière une box il y a de fortes chances pour que le courant d'appel soit insuffisant. Il faudrait détecter le courant de sonnerie (alternatif) et lui seul et l'amplifier pour alimenter la sonnette.
On doit trouver ce genre d'astuces sur le net
Cordialement
Julien
| |
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 31-10-2018 à 10:44 cms |
| |
je n'ai rien trouvé de concluant sur le net. La sonnerie électromécanique fonctionne avec environs 70 à 100 volts, alternatif 50 Hz .... Donc faire un filtre adéquat qui excite un relai statique par exemple, lequel commande la sonnerie alimentée par un transfo ..... un genre d'usine à gaz ... mais quand on aime !!!
ceci dit sur ce forum très erudit, des solutions plus précises sont sûrement connues des anciens techniciens.
| |
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 31-10-2018 à 11:04 sta |
|
Bonjour julienbeta,
Merci pour ta réponse, je pensais simplement qu'elle était désactivée du fait de la configuration un peu particulière du téléphone (intercom), et qu'on aurait pu facilement contourner ça en changeant un peu le câblage.
je vais commencer par mesurer le courant qui arrive.
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De 0101salman00 Le 31-10-2018 à 14:37 sta |
|
Thank you for your answer, I just thought it was disabled because of the configuration a little particular phone (intercom), and we could easily get around that by changing a little wiring.
I will start by measuring the current that is coming.[url= https://showbox.buzz/][co…]
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 31-10-2018 à 16:53 sta |
|
J'ai donc mesuré, j'ai mis le voltmètre en mode alternatif, directement sur les borniers de la ligne, je ne suis pas sûr que c'est comme ça qu'il fallait faire.
Je mesure 40V en décroché et 85V en raccroché. J'ai aussi tenté de mesurer ce qu'il se passe quand je fais sonner, mais je crois que ça va trop vite pour le voltmètre.
Ca me paraît bon non ?
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 31-10-2018 à 18:34 sta |
|
oui en voltmètre alternatif sur la ligne c'est bon. 85 volts 50 Hertz c'est bon pour la sonnerie à condition que le courant soit suffisant pour l'actionner.
Ceci dit si la sonnerie n'est pas raccordée à la ligne il est normal que ça ne sonne pas.
En principe, la sonnerie est raccordée à la ligne en série avec un condensateur et seulement quand le combiné est raccroché (le condo ne laisse passer que l'alternatif). Il faudrait suivre les continuités avec un ohm mètre qui fait cuicui pour vérifier ça.
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 31-10-2018 à 18:45 sta |
|
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 31-10-2018 à 18:52 sta |
|
c'est bizarre sur les photos je ne vois aucun condo, alors que sur le schéma du U43 il y a bien un condo de 2µ
....... ce téléphone n'est peut-être pas prévu pour le réseau ''normal''.... il va peut être falloir le modifier un tantinet !
Bonne bidouille !
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 31-10-2018 à 19:38 sta |
|
Merci pour les infos :)
Bon, j'ai essayé de suivre le chemin mais ce système d'intercom le rend hyper compliqué, ça va dans tous les sens.
En fait je ne suis même pas sûr que ce soit bien un U43, il est très différent, tout ce que je sais c'est que c'est la marque CIT.
Je pense que le condensateur c'est ce gros cube sous la cloche, je joins une photo de près.
A ce que je comprends c'est en fait 2 condensateurs en 1 chacun de 1,3uF, d'où ses 4 pattes dont les numéro sont indiqués. La dernière ligne ressemble à une date,ça me donnerait une idée de son âge...
Par déduction je me dis qu'il y aurait 1 condo pour le ronfleur, et 1 pour la sonnerie ?
Questions bonus :
- Le chemin de la sonnerie ne devrait-il pas être similaire à celui du ronfleur ?
- C'est normal que le ronfleur fasse 2 clics et non un bruit de vibration ? Je n'ai pas connu ces choses là alors je ne sais pas vraiment le bruit que c'est censé faire.
| |
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De julienbeta Le 31-10-2018 à 20:05 sta |
|
oui c'est bien un double condo. L'année est bien 1957... (je suis de 56 .. ça me rajeunit pas). le ronfleur doit faire un bruit de rasoir électrique intermittent (au rythme des trains de sonneries téléphoniques).
peut être que le téléphone sonnait d'une manière en téléphone (dring- dring) pour les appels extérieurs
et d'une autre pour les appels intérieurs (brrrr brrrrr) en interphone. dans ce cas on doit pouvoir identifier deux lignes différentes en entrée de l'appareil.
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De FAN Le 01-11-2018 à 12:11 sta |
|
BONJOUR
voir sous le ce qui semble être un timbre de sonnerie ;
voir si cette sonnerie est continu ou alternative si deux bobines environ 1000 OHMS alternative , si une bobine avec un rupteur dessous continue environ 600 OHMS dans ce cas la sonnerie servirait pour les appels interne et pour les pour sonner avec le réseau PTT il fallait rajouter une sonnerie externe alternative sur le 2EM postes de l' installation étant donné que cet appareil est un poste d' intercommunication a en juger par les deux pédales devant une prise de ligne l' autre pour l' intercommunication ;;
cordialement
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 01-11-2018 à 16:28 sta |
|
Bonjour,
Merci à vous deux pour ces suggestions.
D'après mes recherches, ce téléphone est un ''U43 NOR'', mais pas moyen de trouver le schéma.
> Julienbeta, ce que j'ai ne ressemble donc pas à un bruit normal de ronfleur.
>FAN, Ce qui est sous le timbre c'est le condensateur. J'ai bien une bobine sur la droite (cf photo) mais je ne sais pas son impédance et je ne sais pas non plus la mesurer, il y a 4 contacts. Il y a une étiquette avec écrit ''CD 100'' mais ça ne me dit rien.
J'ai mesuré les contacts 2 à 2 dans le sens de la longueur, je ne sais pas si ça tient debout, j'ai mesuré 160 et 760ohms. Les 2 contacts du haut sont reliés aux fils rouge et bleu du combiné.
| |
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 01-11-2018 à 16:31 sta |
|
Pardon, ''CIT NOR'', pas U43
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De FAN Le 01-11-2018 à 18:45 sta |
|
bonsoir
Je parlais de la cloche, pour cela je suppose qu'il faut enlever le clip
cordialement
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 01-11-2018 à 20:22 sta |
|
Ok, j'ai donc mesuré, je suis entre les 2 possibilités, j'ai une seule bobine, mais elle fait 1000 Ohms.
Je joins une photo.
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 01-11-2018 à 20:23 sta |
|
| |
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De FAN Le 02-11-2018 à 11:35 sta |
|
BONJOUR
Si l appareil fonctionne , tonalite et numérotation repérer couleur des fil de ligne SUR L APPAREIL est dessouder la sonnerie et essayer de la raccorder entre les deux fils de ligne en intercalent une resistance 180 OHM , 2W environ un condensateur non polariser isolé à 160V environ de 2, 2 MF environ, le tous en série est faire un essais ;
CORDIALEMENT
|
|
| Sujet : Ronfleur interne telephone U43 version reseau Nouveau | De Krazubu Le 02-11-2018 à 14:34 sta |
|
Bonjour FAN,
Ok merci pour l'astuce, je vais essayer ça mais ça me prendra un moment car je n'ai pas ce qu'il faut sous la main.
|
|
|
