Bonjour à tous,
ayant trouvé ce sujet '' sympa '' , j'ai décidé de me lancer dans sa construction ( partie réception uniquement) .
j'ai trouvé assez facilement les 4 tubes octal nécessaires à la réplication du projet ; impossible toutefois de me procurer les selfs de choc type R 100 de 2.5 mH .
mes longues recherches sur le net n' ont abouti à rien concernant les R 100
Qui pourrait me donner des tuyaux sur un éventuel fournisseur, ou, à défaut, par quoi les remplacer ?
merci par avance.
J.B
|
|
| Sujet : self de choc R 100 Nouveau | De RETRO25 Le 17-01-2019 à 18:24 sta |
|
Désolé, j'ai omis de vous fournir le lien internet du projet voici qui est réparé.
il s'agit du récepteur à réaction ( sujet traité en vidéo sur YouTube par F6AWY .
www.youtube.com/watch?time_continue=351&v=_xmDh1j63jE
bonne soirée à tous !
J.B
|
|
| Sujet : self de choc R 100 Nouveau | De julienbeta Le 17-01-2019 à 19:56 sta |
|
Bonsoir
ha que voilà un projet intéressant et didactique pour une première réalisation HF ,
et pourquoi pas essayer aussi ?
Cordialement
Julien
|
|
| Sujet : self de choc R 100 Nouveau | De adams Le 17-01-2019 à 21:26 sta |
|
Bonsoir
Demandez à Electropuces , il en a peut être de récupération .
|
|
| Sujet : self de choc R 100 Nouveau | De F6CER Le 17-01-2019 à 21:34 sta |
|
Bonsoir
La R100 est une denrée rare et chère mais on peut la remplacer dans ce montage par n’importe quelle self actuelle de 2.2mH, voir RS ou Farnell ou Mouser
|
|
| Sujet : self de choc R 100 Nouveau | De bozec Le 17-01-2019 à 22:07 sta |
|
Bonsoir

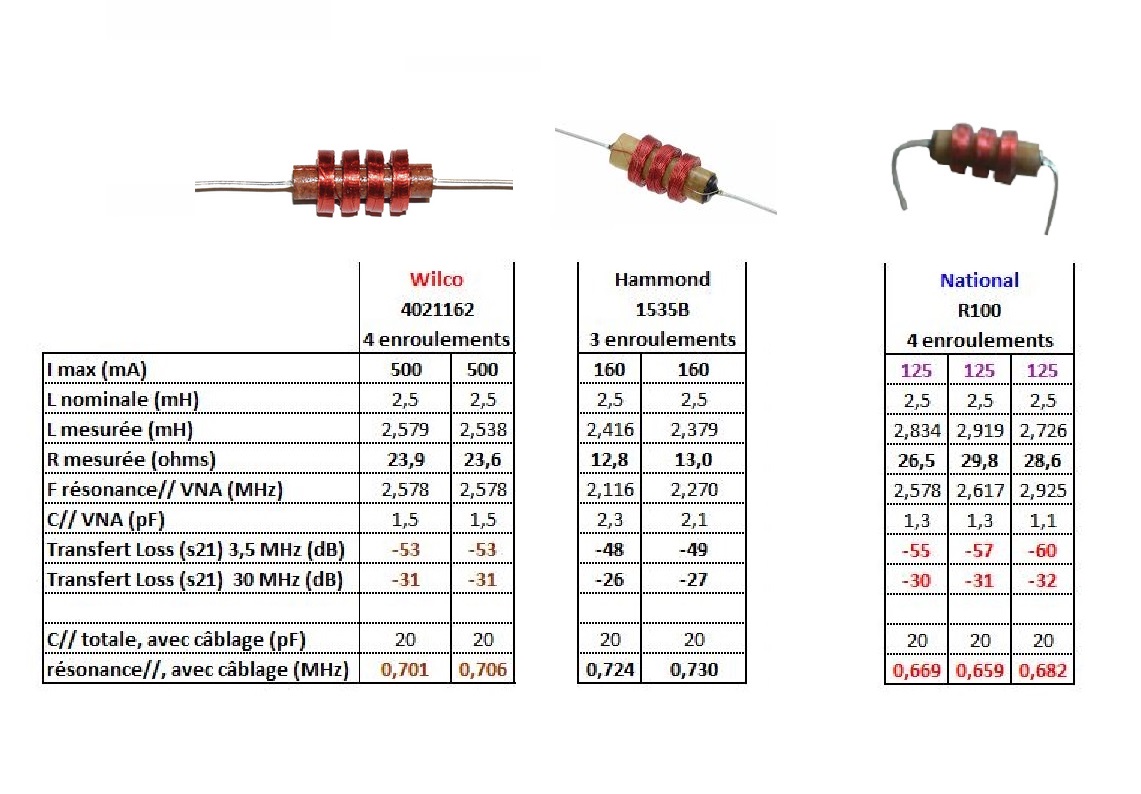

un tableau comparatif de selfs équivalentes à la R100
cordialement Bozec
| |
|
| Sujet : self de choc R 100 Nouveau | De F6CER Le 17-01-2019 à 22:25 sta |
|
Un dernier detail , Patrick s’est inspiré du fameux « SW3 » de National , cela explique les deux selfs de choc en serie : si vous vous limitez aux ondes courtes seulement une seule self de choc de 2.2mH suffit , on les trouve très facilement
Bonne realisation
|
|
| Sujet : self de choc R 100 Nouveau | De RETRO25 Le 17-01-2019 à 22:59 sta |
|
Bonsoir à tous, et merci pour vos réponses.
@ F6CER , Bozec & Adams un grand merci pour les précisions que vous apportez.
@ F6CER, j'avais effectivement pensé à utiliser des selfs plus '' actuelles '' si je puis dire, mais j'avais des doutes quant à faire passer de la HT dedans; en effet, elles sont connectées directement au 250 V (HT) en série dans le circuit anodique de la 6 SK 7 via le tickler.
Pour ces raisons j' hésitais à acheter des selfs de choc de 2.2 mH chez Farnell , Mouser ou autres. je vais en commander, mais pourriez-vous me donner les références précises des selfs en question ?
merci et bonne soirée à vous tous
J.B
|
|
| Sujet : self de choc R 100 Nouveau | De RETRO25 Le 18-01-2019 à 02:55 sta |
|
bonjour
@ F6CER
avec l'aide du doc joint par Bozec dans son post de 22 h 07, j'ai pu trouver cela chez RF PARTS (mais effectivement, ce n'et pas donné ! ''°
www.rfparts.com/review/product/list/id/1943/category/210/
si vous me dites que c'est ok ( les caractéristiques étant quasi similaires), je vais en commander deux.
Ce petit CV DE 2-10 Pf a l'air pas mal non plus … si vous pensez qu' il peut convenir je le commanderai en même temps . ( il n'est pas démultiplié mais je dispose déjà d'un gros vernier. )
merci encore
JB
|
|
| Sujet : self de choc R 100 Nouveau | De RETRO25 Le 18-01-2019 à 03:26 sta |
|
pour ceux que cela intéresserait, voici le lien pour le petit CV 2-10 pF analogue à celui préconisé par F6AWY dans sa vidéo.
Il faudra y adjoindre un flector 1/4 de pouce et un VERNIER pour l'oscillateur.
le cv ici : www.rfparts.com/review/product/list/id/1943/category/210/
l'auteur a également publié un article très intéressant se rapportant à ce projet sur le site de l' ARACCMA
voici le lien de l' article qui est différent de celui de la vidéo .
 http://araccma.eklablog.c…
bonne lecture à tous ceux que cela intéresse.
JB
|
|
| Sujet : self de choc R 100 Nouveau | De F6CER Le 18-01-2019 à 09:16 sta |
|
Bonjour
Ne vous tracassez pas trop a propos de la self de choc. Elle ne supporte pas plus de haute tension qu’une R100 car elle est en serie avec le circuit de plaque de l’oscillateur il suffit de ne pas la placer au repas du chassis
A cet endroit la n’importe quelle self convient , on peut aussi utiliser une self extraite d’un transfo MF , ca fera exactement le meme effet
d’ailleurs la plupart des récepteurs a réaction decrits actuellement s’en passe parfaitement , une simple 47k peut suffire il suffit de voir ici :
http://site.araccma.com/?…
J’ai ecouté ce recepteur concu par Jean Pierre BGV , il fonctionne parfaitement
Pour les CV vous pouvez tout aussi bien vous servir soit d’un classique 2x470 dont vous ne gardez qu,une ou deux lames mobiles ou aussi un des CV 2x15pF qui etaient prevus pour les tuners FM , quoiqu’il en soit comme pratiquement tous les montages OC il y a une mise au point avant de realiser le montage definitif
Une derniere source sur le net pour des pieces « vintage » : Cotatel , ils sont très bon marché (sauf les frais de port  ) et ont des choses tres intéressantes
Je n’ai rien contre RF Parts , lais avec le transport plus la TVA éventuelle a l’arrivee c’est souvent la loterie .....
|
|
| Sujet : self de choc R 100 Nouveau | De RETRO25 Le 18-01-2019 à 14:39 sta |
|
@ F6CER
OK, je vais suivre vos recommandations concernant les sefls de choc.
si j'ai bien compris, elle ne servent en la matière qu'à bloquer les émissions indésirables qui pourraient remonter sur la ligne alimentation.
en revanche, pour ce qui concerne le CV de 10 picos , je vais devoir en acheter un à air qui dispose d'un axe compatible avec un flector isolant que j'ai commandé en Angleterre. c'est du diamètre 1/4 de pouce.
en attendant, pour faire des essais , je dispose d'un petit CV de qq picos, genre tuner vhf avec sortie sur axe court et déjà démultiplié .
Mais je voulais éloigner ce CV de la façade métallique du boitier c'est pourquoi j'envisage d'installer'un flector isollant et d' un prolongateur d'axe pour palier à l'effet main.
j' attends ces accessoires dans la semaine qui vient ! je posterai des photos de la bête dès que j'aurai bricolé cela.
En attendant, merci Georges, pour vos conseils avisés et bonne journée.
Jean-Bernard
|
|
| Sujet : self de choc R 100 Nouveau | De Gaston Le 18-01-2019 à 21:17 sta |
|
| |
|

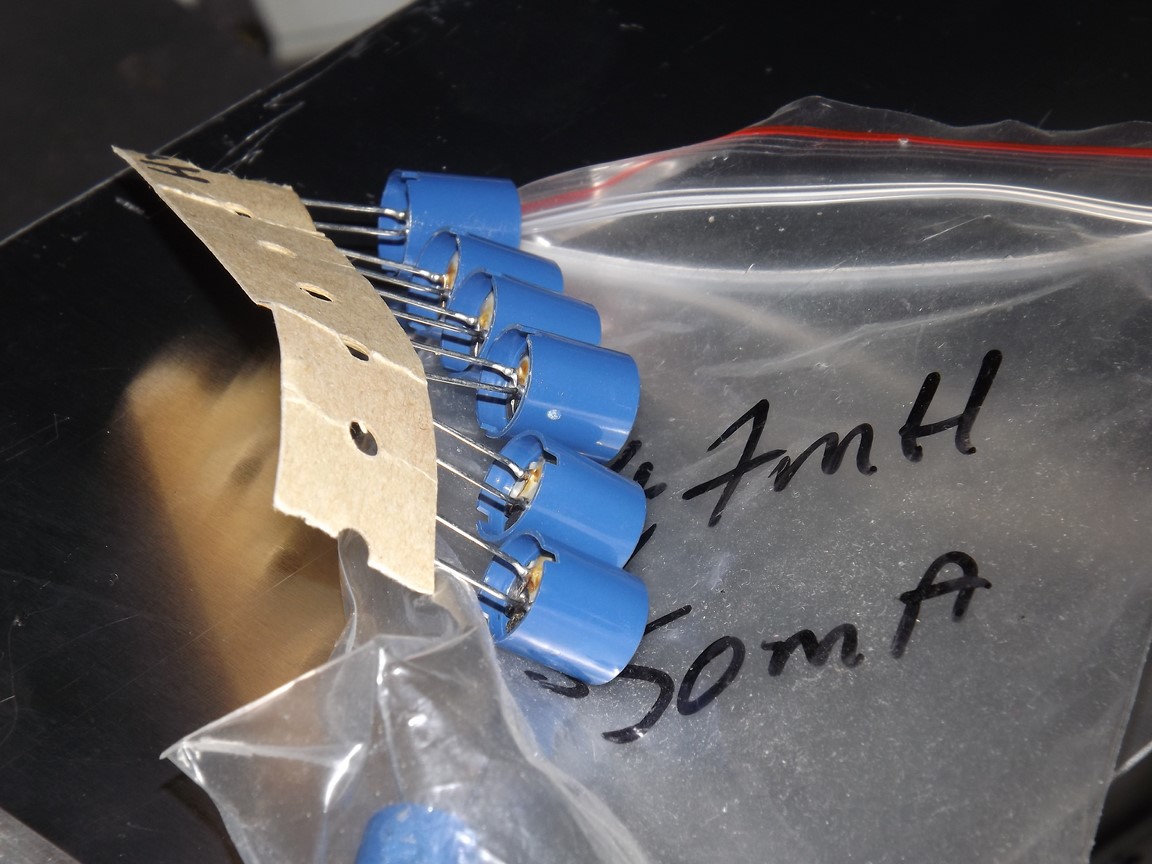

| Sujet : self de choc R 100 Nouveau | De ilex Le 18-02-2019 à 18:07 sta |
|
|
|
| Sujet : self de choc R 100 Nouveau | De F6CER Le 18-02-2019 à 19:37 sta |
|
Bonsoir
On pourrait en trouver des plus chers mais ça va être difficile
|
|
| Sujet : self de choc R 100 Nouveau | De RETRO25 Le 18-02-2019 à 20:45 sta |
|
Bonjour à tous,
@ iLEX ..
j'avais effectivement repéré ce vendeur rec sur ebay, mais ne le connaissant pas, je craignais quelques déconvenues .. peut-être d'aucuns parmi vous ont-ils déjà commandé ?
Si oui, donnez-nous vois évaluations sur ce vendeur .. merci !

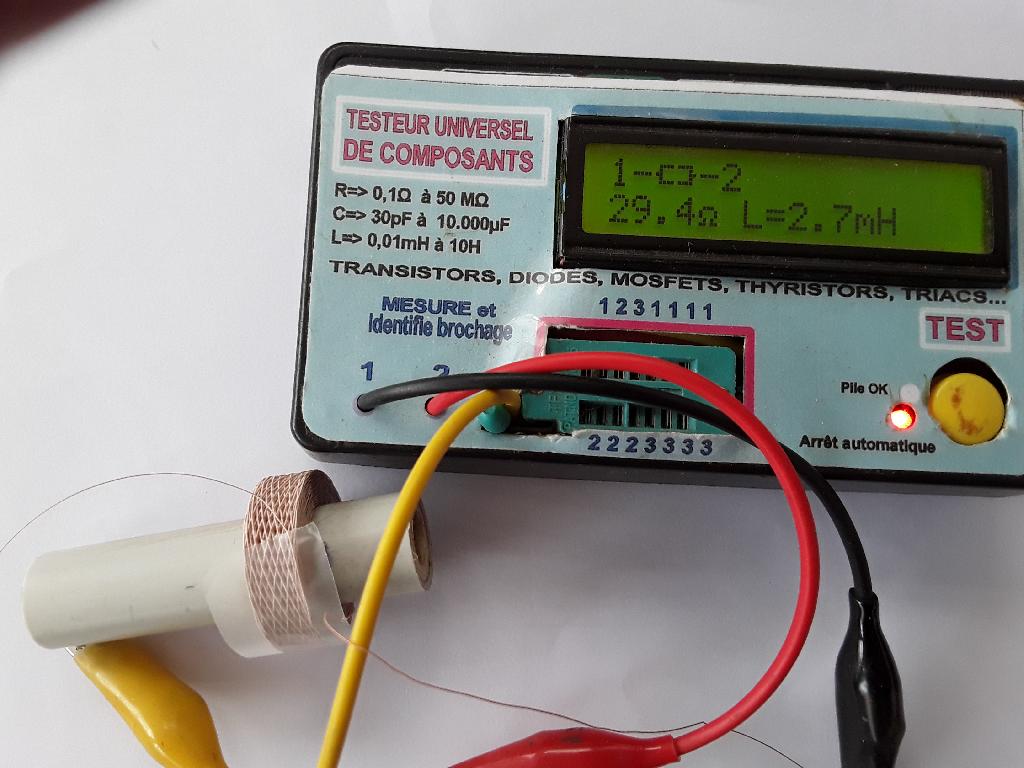

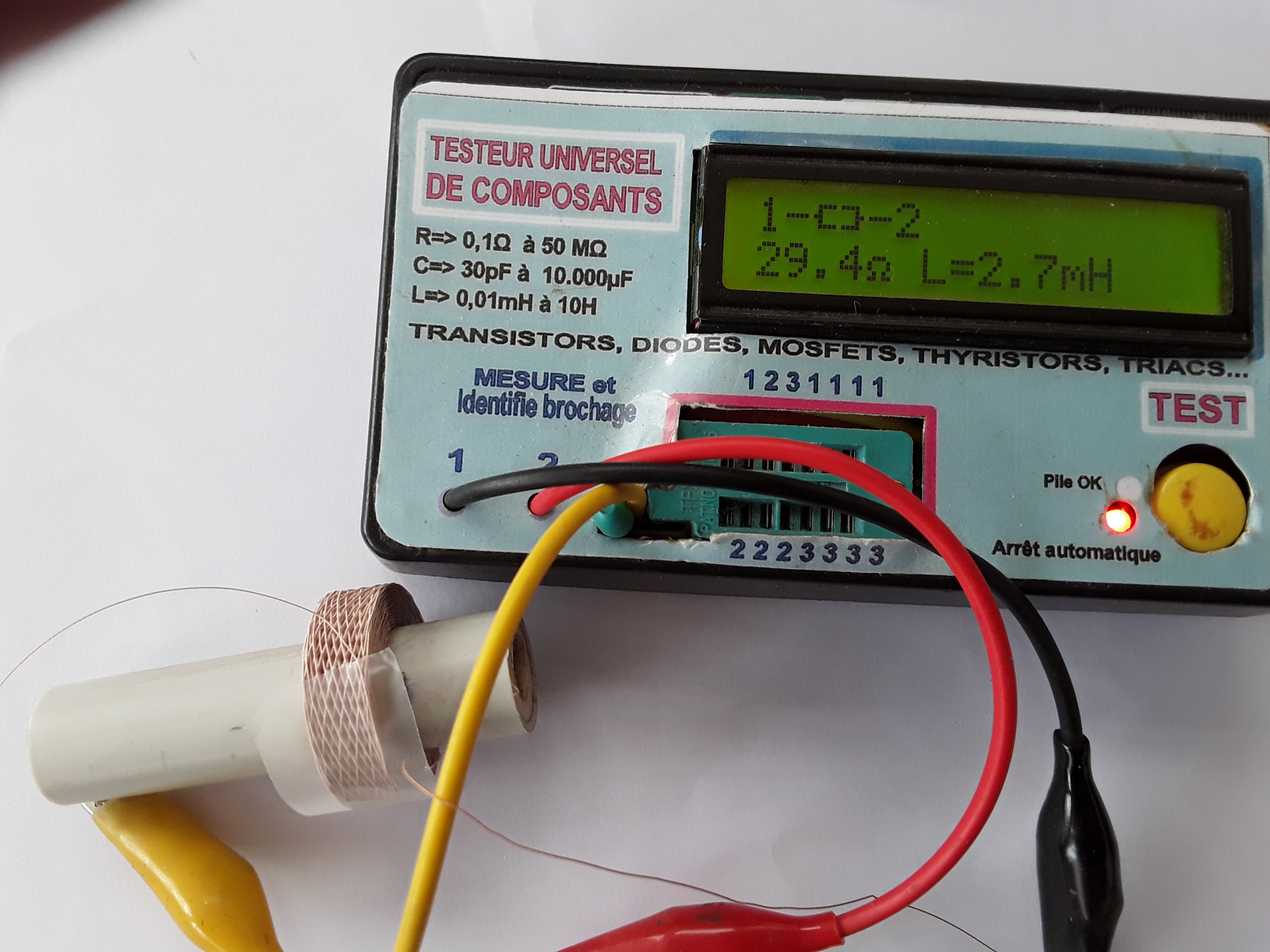

j'ai finalement commandé une self de choc qui devait être une R 100 ( d'après ce que l'on m'avait indiqué dans un mail de réponse) auprès de ELECTROPUCES … pour .. 20 euros !
j'ai reçu la bête ( d'occasion) … état correct mais ce n'est malheureusement pas une R 100
à la mesure au LC mètre, je trouve un peu moins de 1 mH au lieu de 2.5 mH attendus !
à part cela , la construction du récepteur à réaction avance bien, la partie BF fonctionne correctement, j'attends un 2 x 0- 6 pF qui doit arriver dans les prochains jours …
je ne manquerai pas d'ouvrir un sujet sur ce récepteur lorsque j'en aurai terminé car le sujet n'est pas dépourvu d'intérêt.
merci à tous une nouvelle fois pour vos réponses.
bonne soirée à tous
J.B
|
|
| Sujet : self de choc R 100 Nouveau | De F6FLC Le 19-02-2019 à 18:56 sta |
|
Bonjour,
apparemment, le mec s'est acheté une bobineuse et il essaye de la rentabiliser en vendant les bobines qu'il fait
Michel...
|
|
| Sujet : self de choc R 100 Nouveau | De papiluc Le 04-03-2019 à 20:42 sta |
|
Bonsoir
J'ai ce modèle fabrication maison !
Salutations papiluc
| |
|
| Sujet : self de choc R 100 Nouveau | De F6CER Le 05-03-2019 à 08:35 sta |
|
Bonjour
Je pense qu’il faudrait d’abord comprendre a quoi sert cette self d’arret : à l’endroit ou elle est placée, qu’elle fasse 1 , 2 ou 10 mH , même combat ......aussi efficace qu’une simple résistance de 22 ou 47 k mais beaucoup beaucoup beaucoup plus chère
|
|
|
