| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 15:22 sta  |
|
Bonjour,

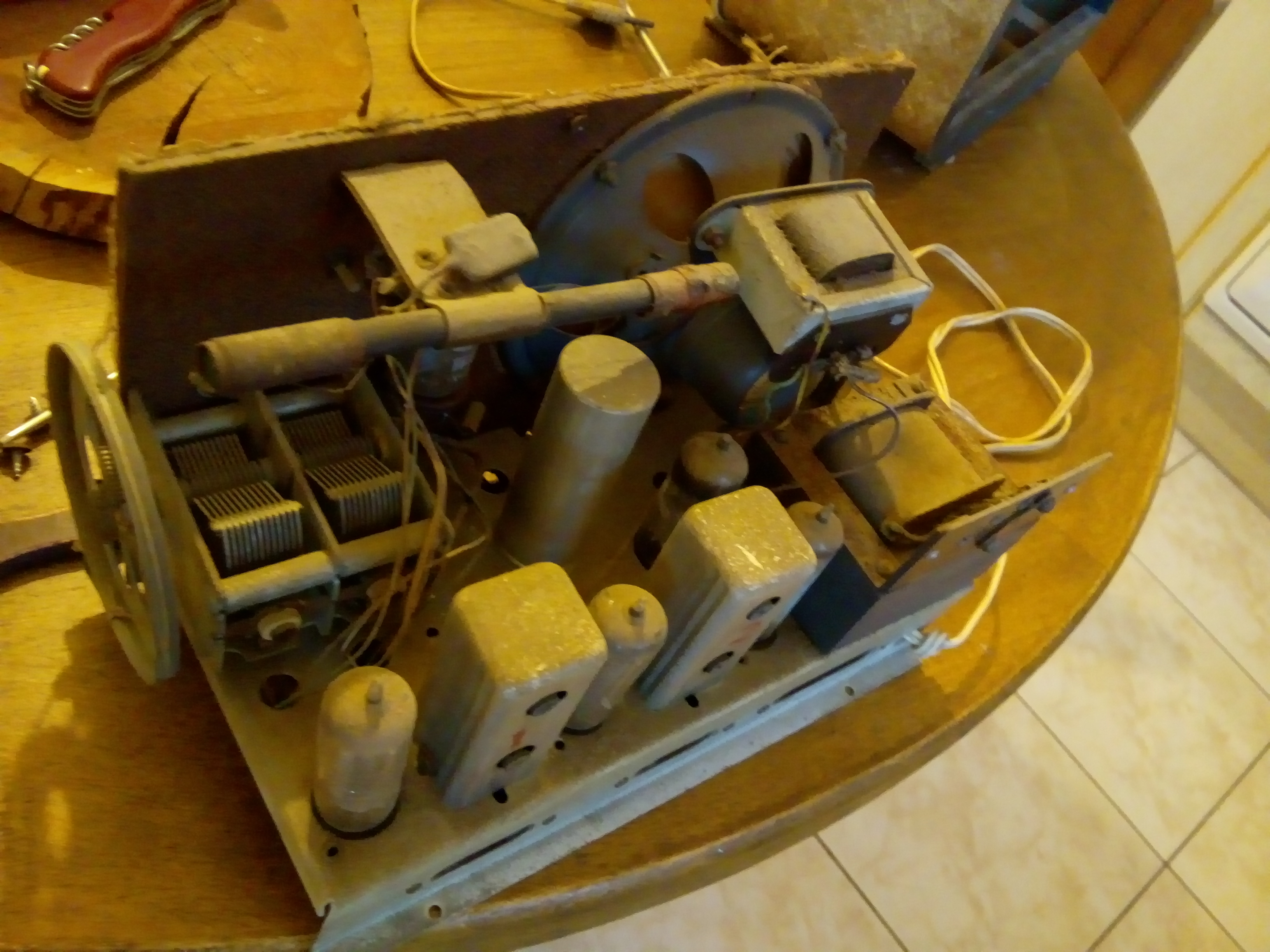

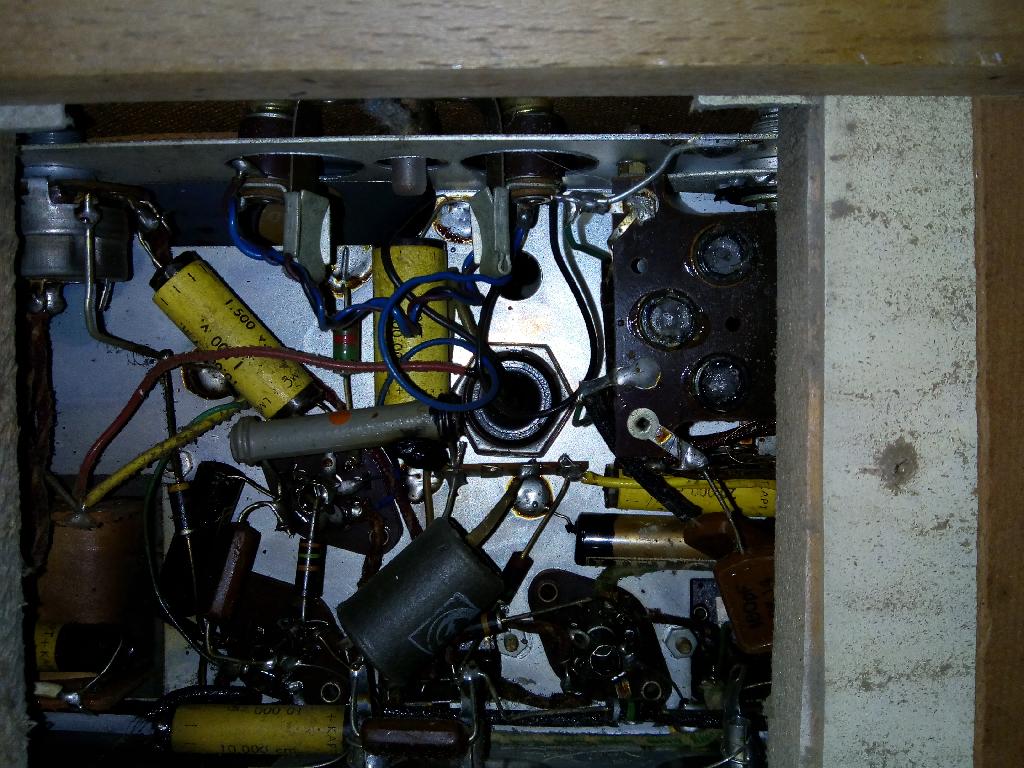

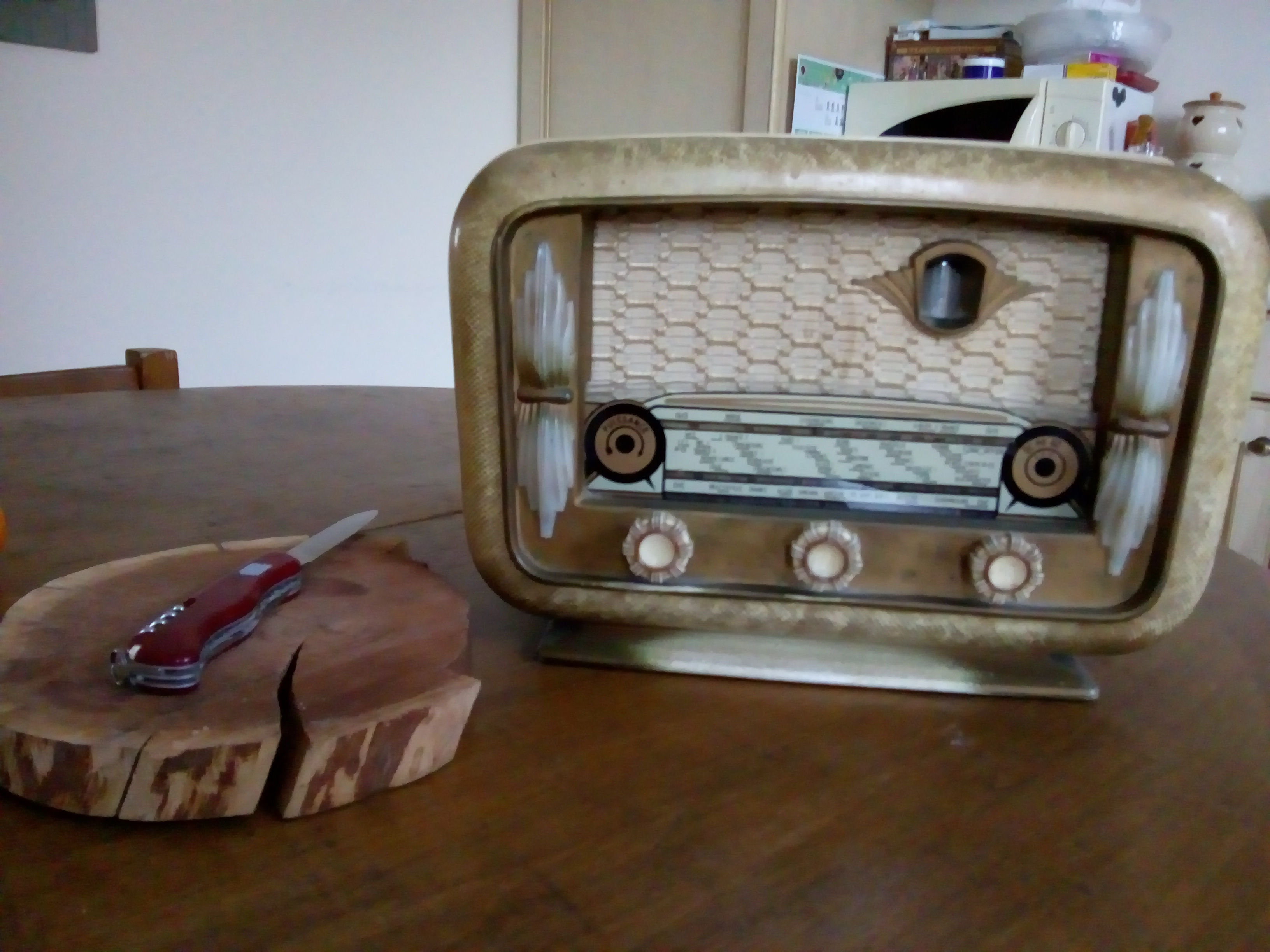

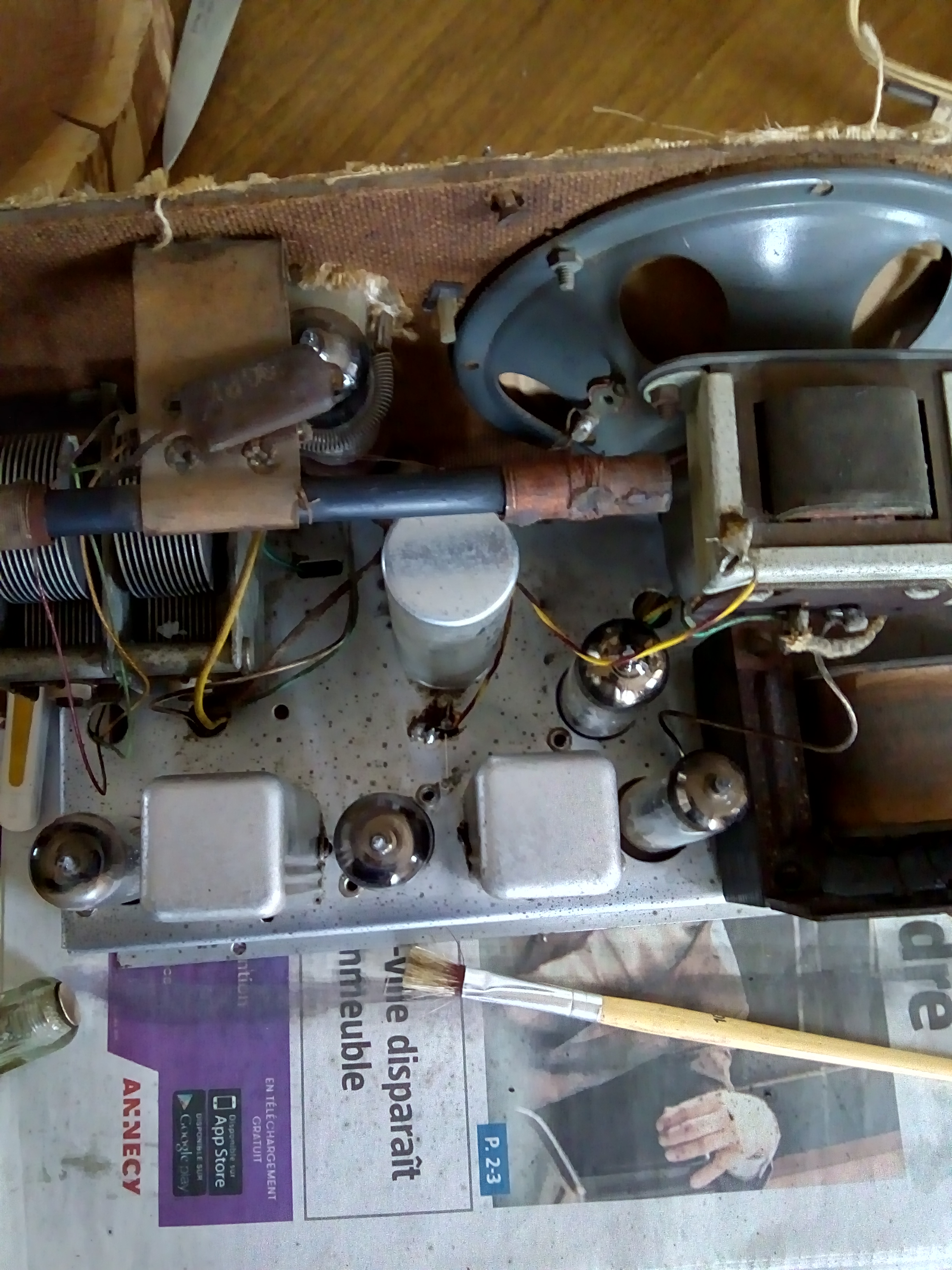

je viens de faire l'acquisition de cette petite radio TSF(marque inconnue).
j'aimerais changer tous les condensateurs mais je ne connais pas les equivalences,je suis debutant:quelqu'un peut il m'aiguiller?
au plaisir de vous lire:Dominique
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 15:58 sta |
|
d'abord on ne change pas tout les condensateurs, c'est le meilleur moyen de se planter
on procede étapes par étapes
et on ne branche pas pour voir : meilleur moyen de faire de gros dégats irreversibles
tout d'abord on identifie la radio certaines sont dangereuses ce n'es pas le cas de la votre
on prend si necessaire les précautions de securite necessaire
on depoussiere avec précautions, il ya partout des fils fin fragiles qui ne demandent qu'a se rompre et des marquages sur les tubes déjà quasi illisible, un coup de chiffon mouille et il es définitivement efface et le tube difficile aidentifier, idem pour le cadran on regarde mais on ne touche pas aus marquages et ecritures
on fait la liste des tubes et on repere leurs emplacements
on essayer de trouver une marque ou un modele sur le chassis ou sur le carto erriere
on trouve un schema
le fil secteur test il en etat ?
|
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 10-02-2019 à 16:02 sta |
|
Bonjour et bienvenue,
A première vue, l'appareil semble être en bon état, poussière '' normale''.

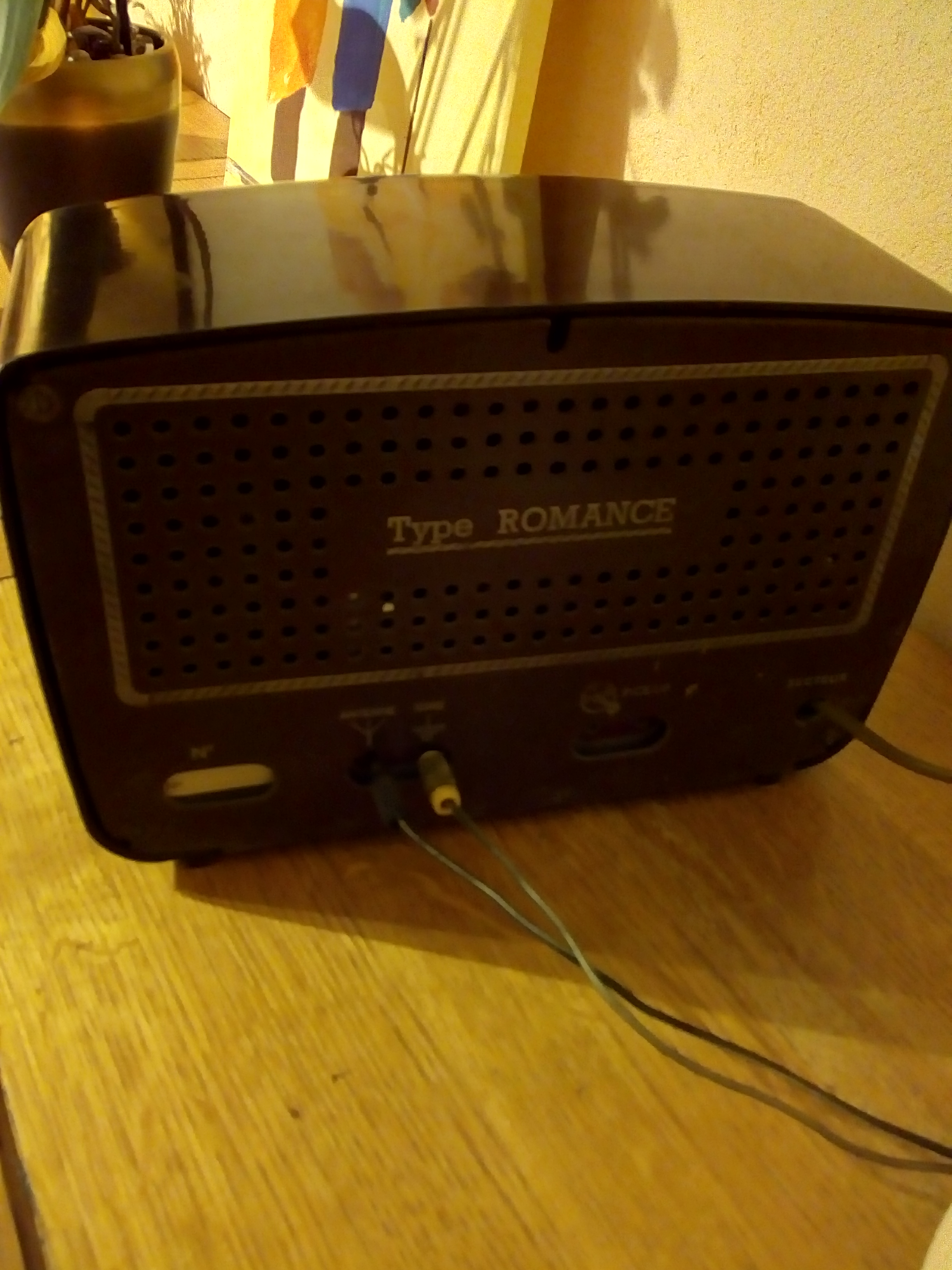

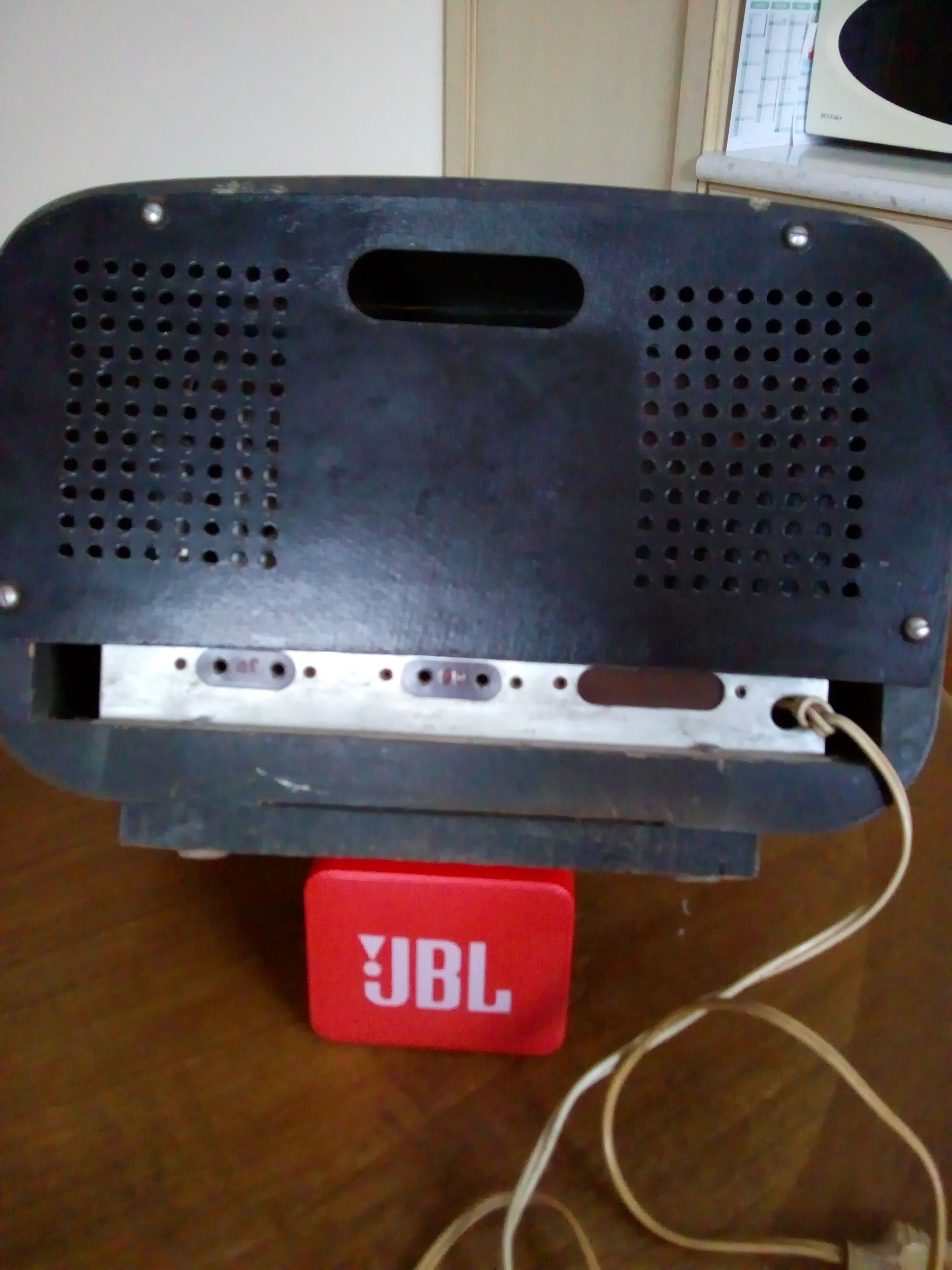

Le carton arrière est il présent?
Quelles sont les références des tubes? Attention, le marquage est fragile.
Avant d'oublier, penser à positionner le sélecteur de tension sur 240 ou 245 V si ce n'est déjà fait.
Les capas goudron devraient être remplacées ( il n'y en a pas beaucoup ) et celle qui est entre l'entrée secteur et le châssis peut être supprimée.
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 16:16 sta |
|
bonjour
le fil est bon le fusible est sur 245 v
la radio est nettoye mais le marquage de certaines lampes sont difficile a lire

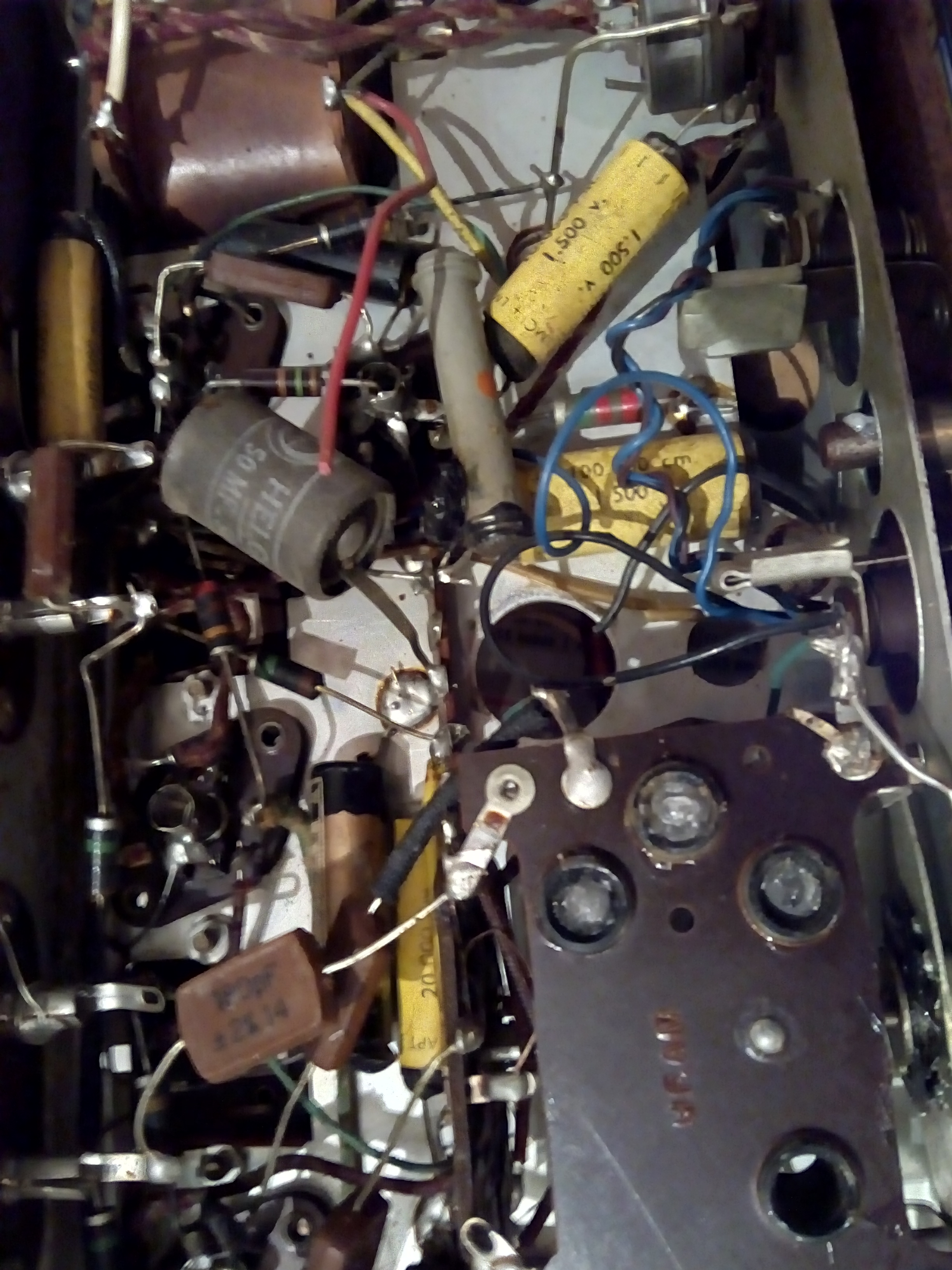

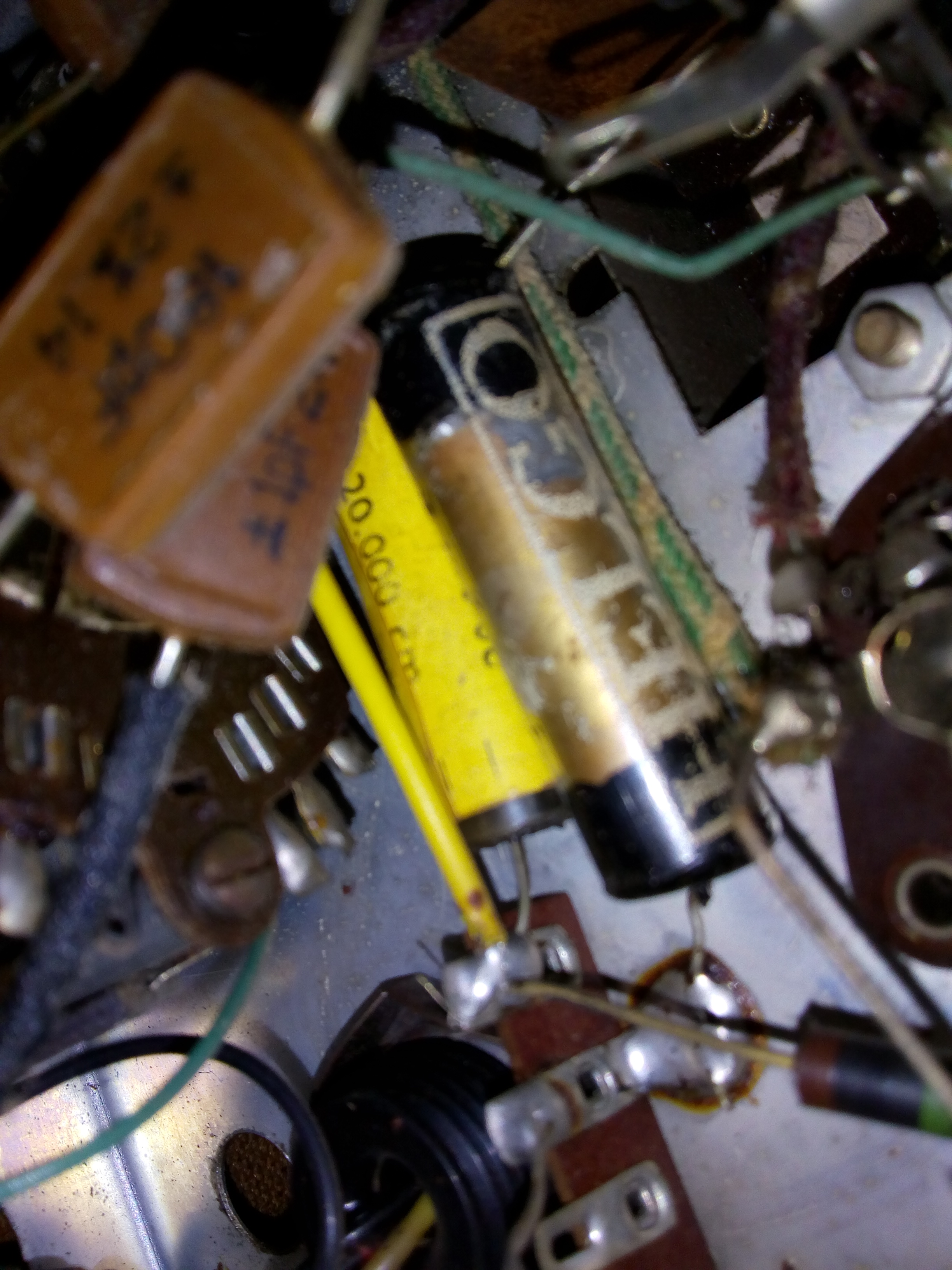

il y a un condensateur (jaune 100000 cm 1500 v) a coule
j ai fait un essai de branche pas bien je sais mais voila par petit coup elle s allume et 4 a 5
secondes se met a ronronne donc j ai arrete de suite voila
| |
|
| Sujet : remise en état TSF Nouveau | De lou Le 10-02-2019 à 16:37 sta |
|
Bonjour dom74,

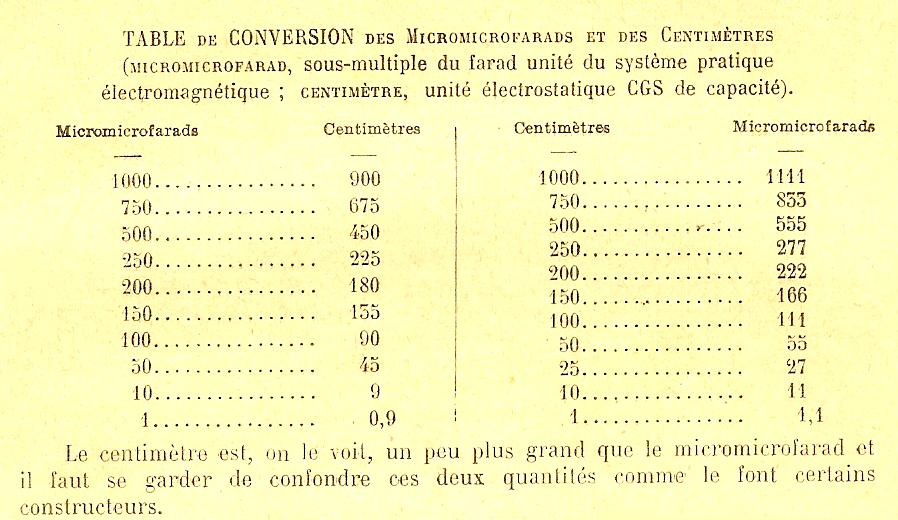

pour info à propos du condo jaune de 100000 cm, 1 cm équivaut a peut de chose près à 1 pf
|
|
| Sujet : remise en état TSF Nouveau | De lou Le 10-02-2019 à 16:40 sta |
|
| |
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 17:05 sta |
|

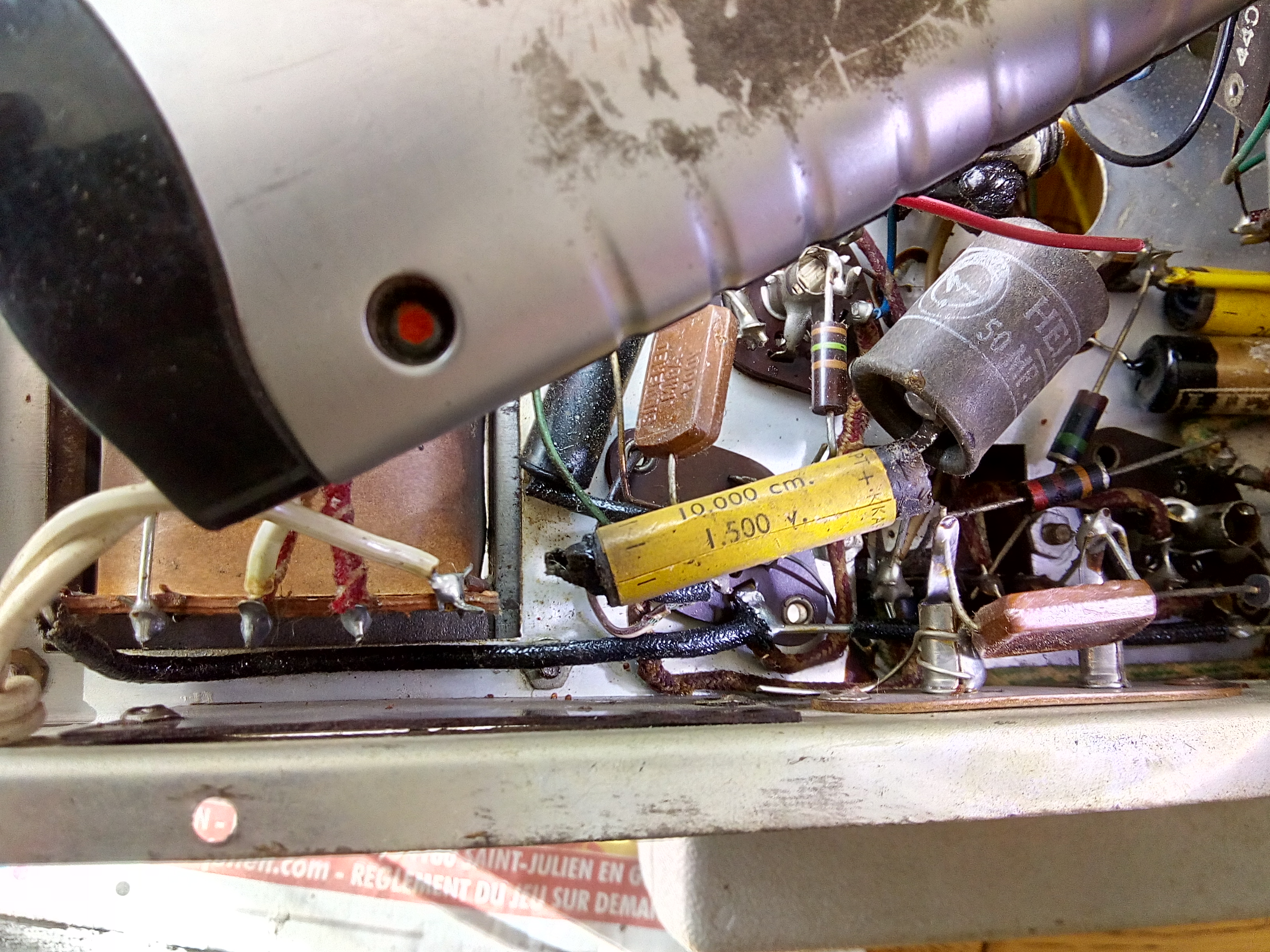

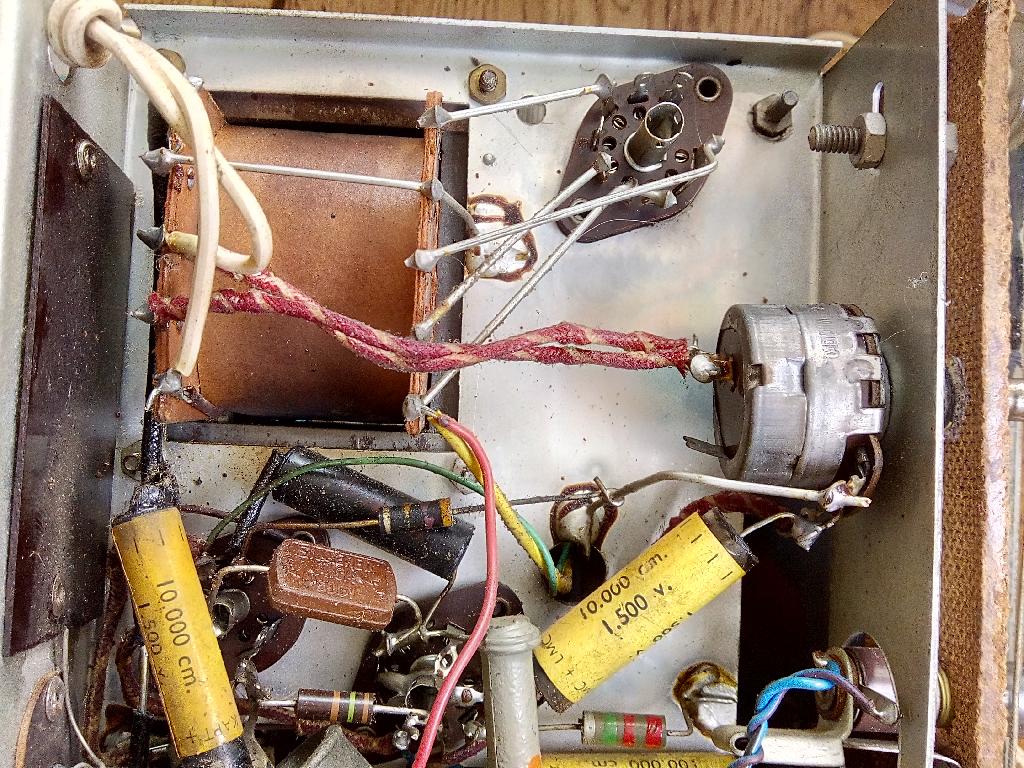

je supprime le condensateur 10000 cm 1500v de l alimentation ok ,carton arriere present

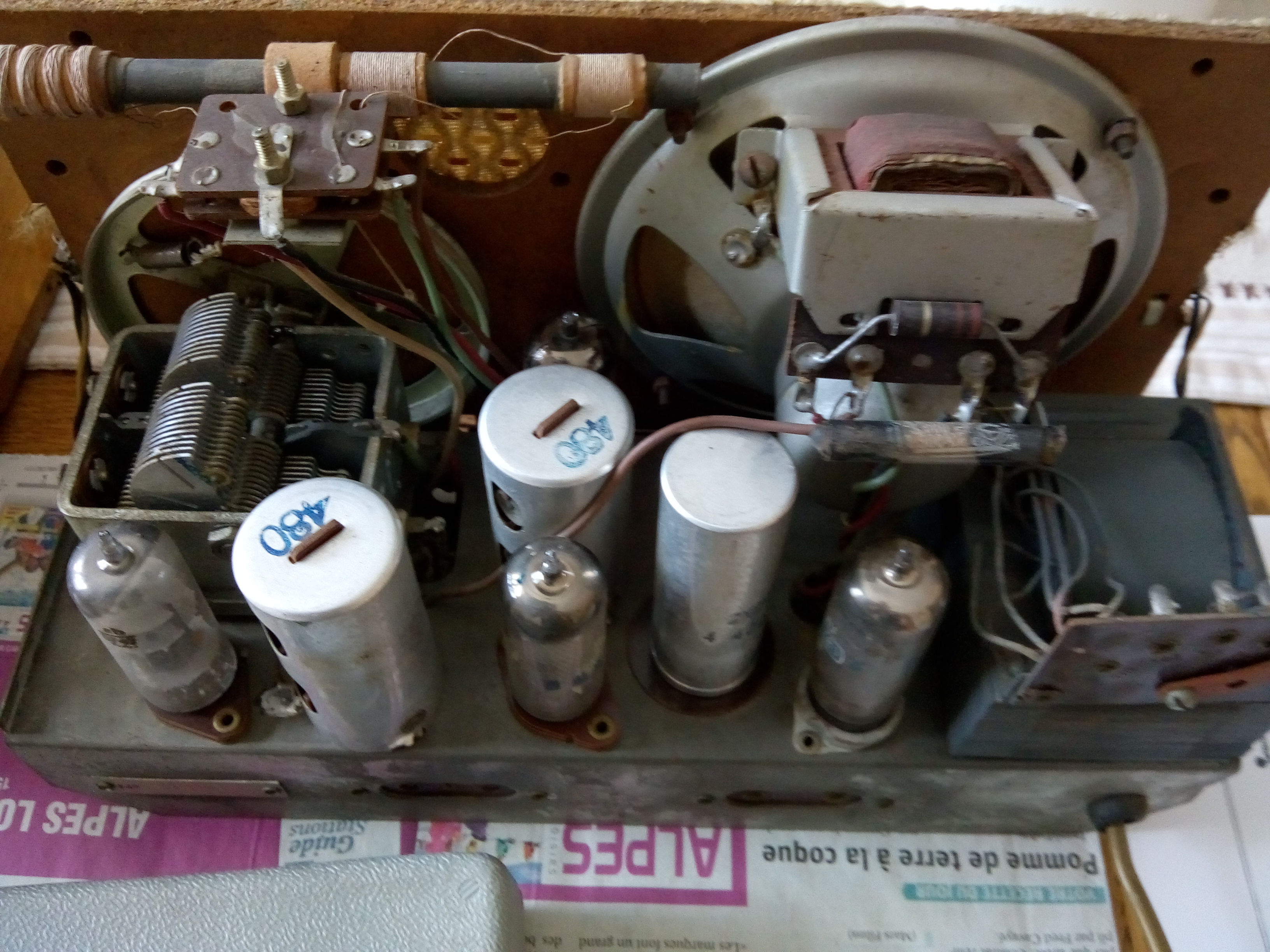

de gauche a droite tube mazda 6aj8/ech81

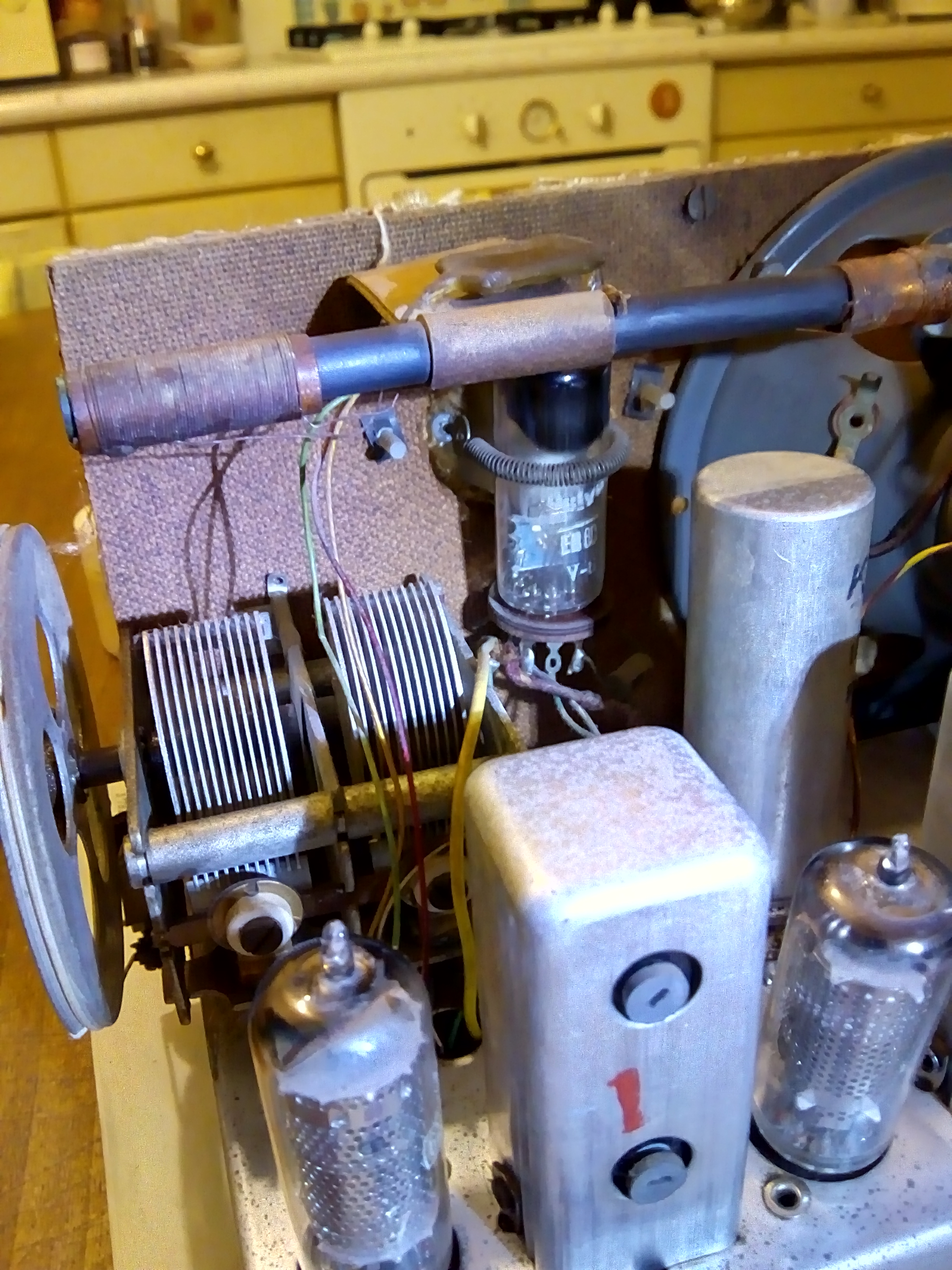

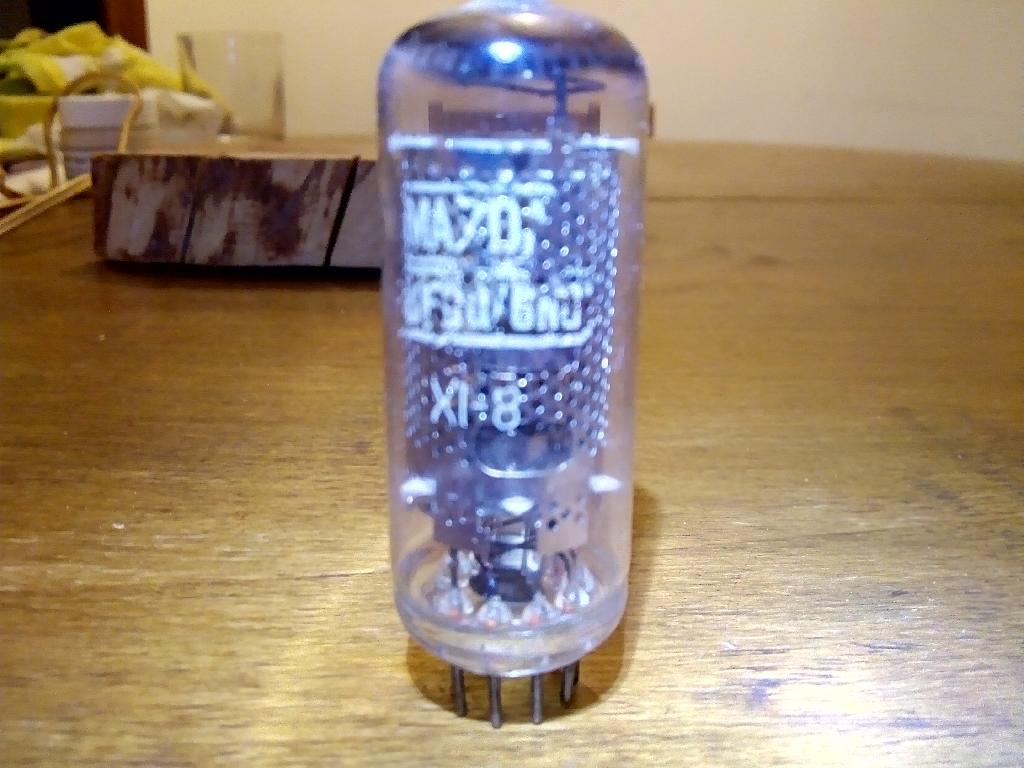

tube mazda bf9d/6n9 le marquage de celle ci difficile (photo)
tube philips 6aq5
tube bevu 6bx6ef80 (a cote de l alimentation un peu au milieu)
tube mazda ez80/6v

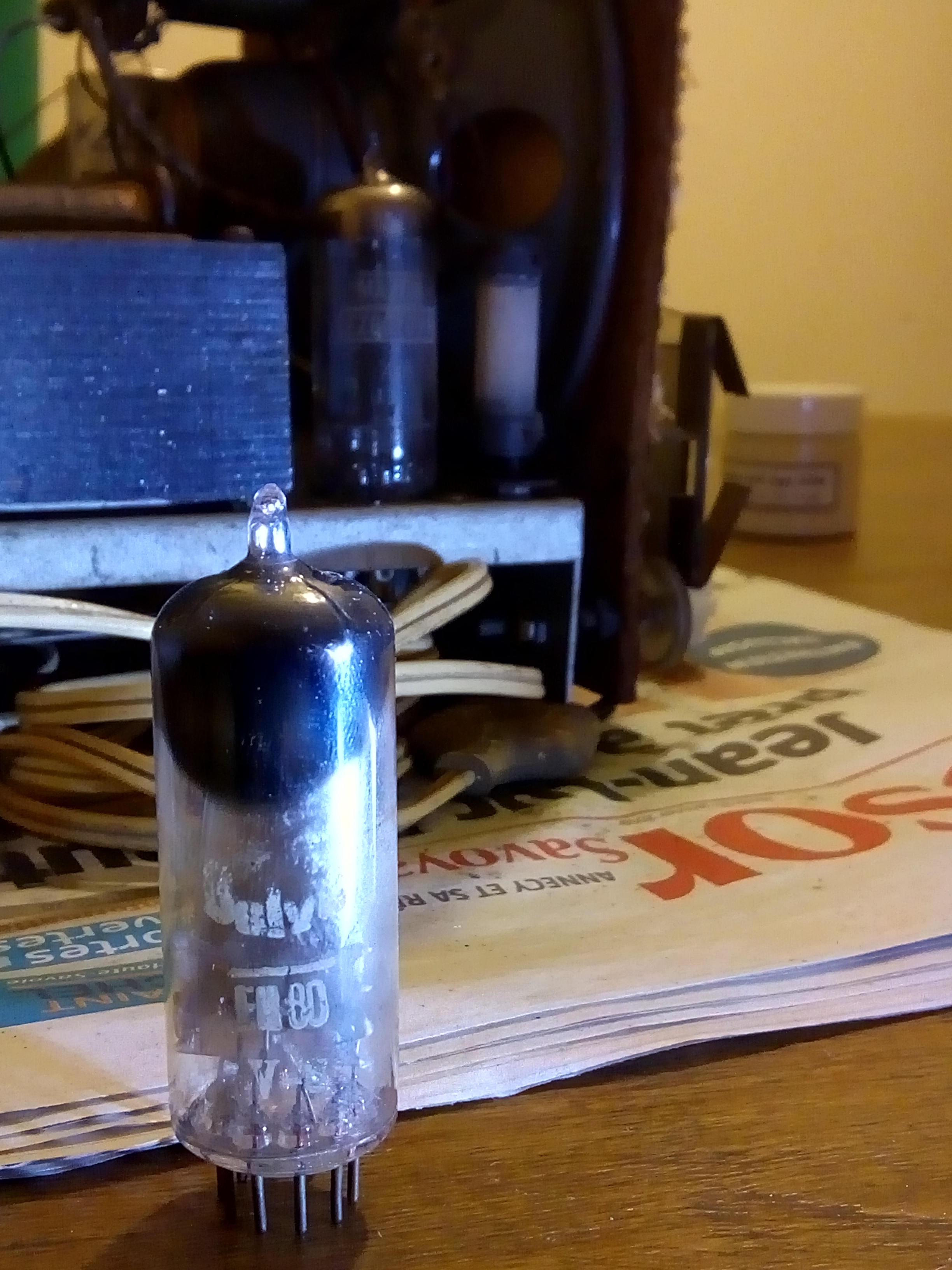

tube (oeil magique) belvu en80
les 3 boutons de reglages fonctionnent

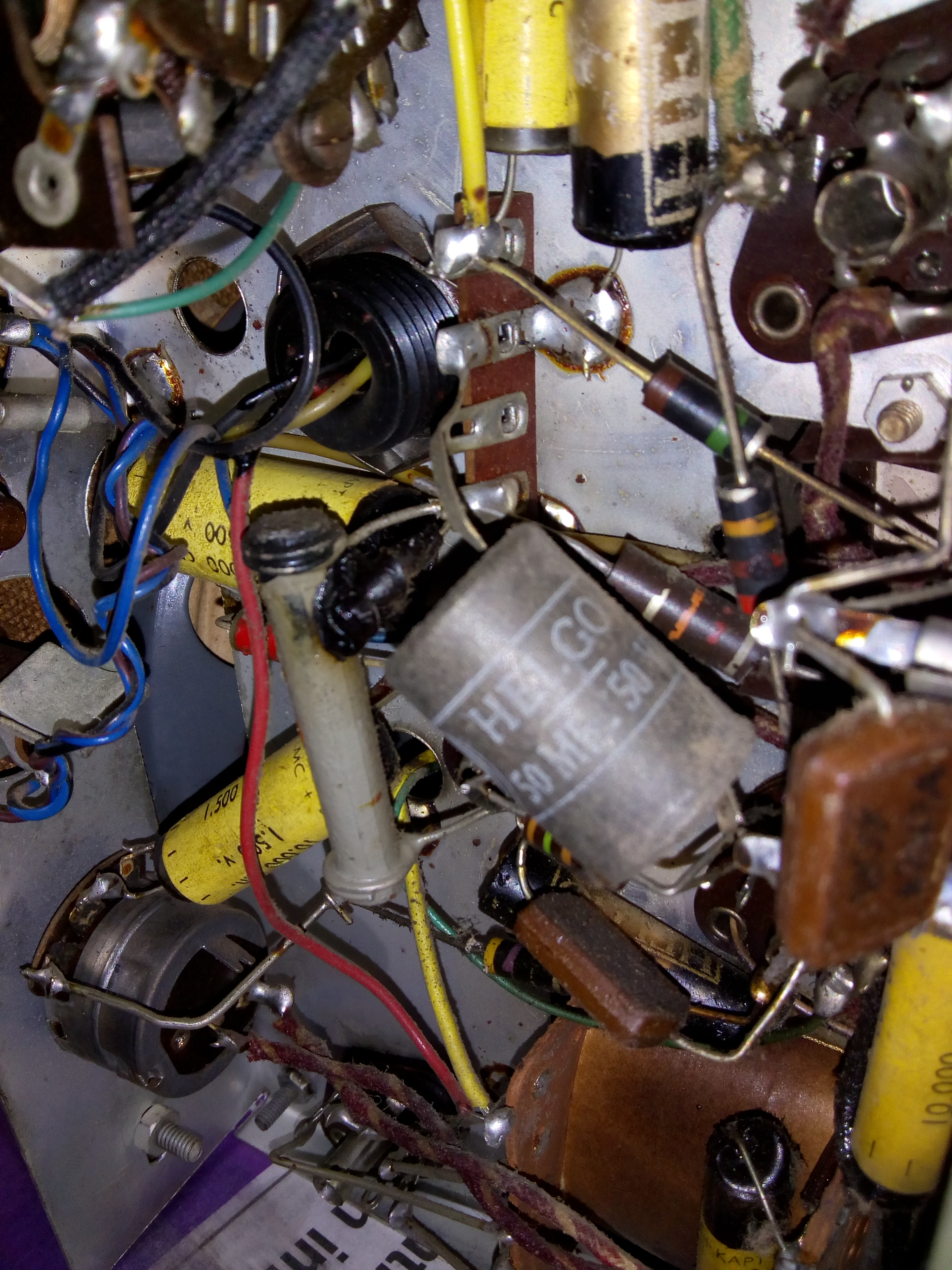

condensateur 50mf 50v equivalence ?

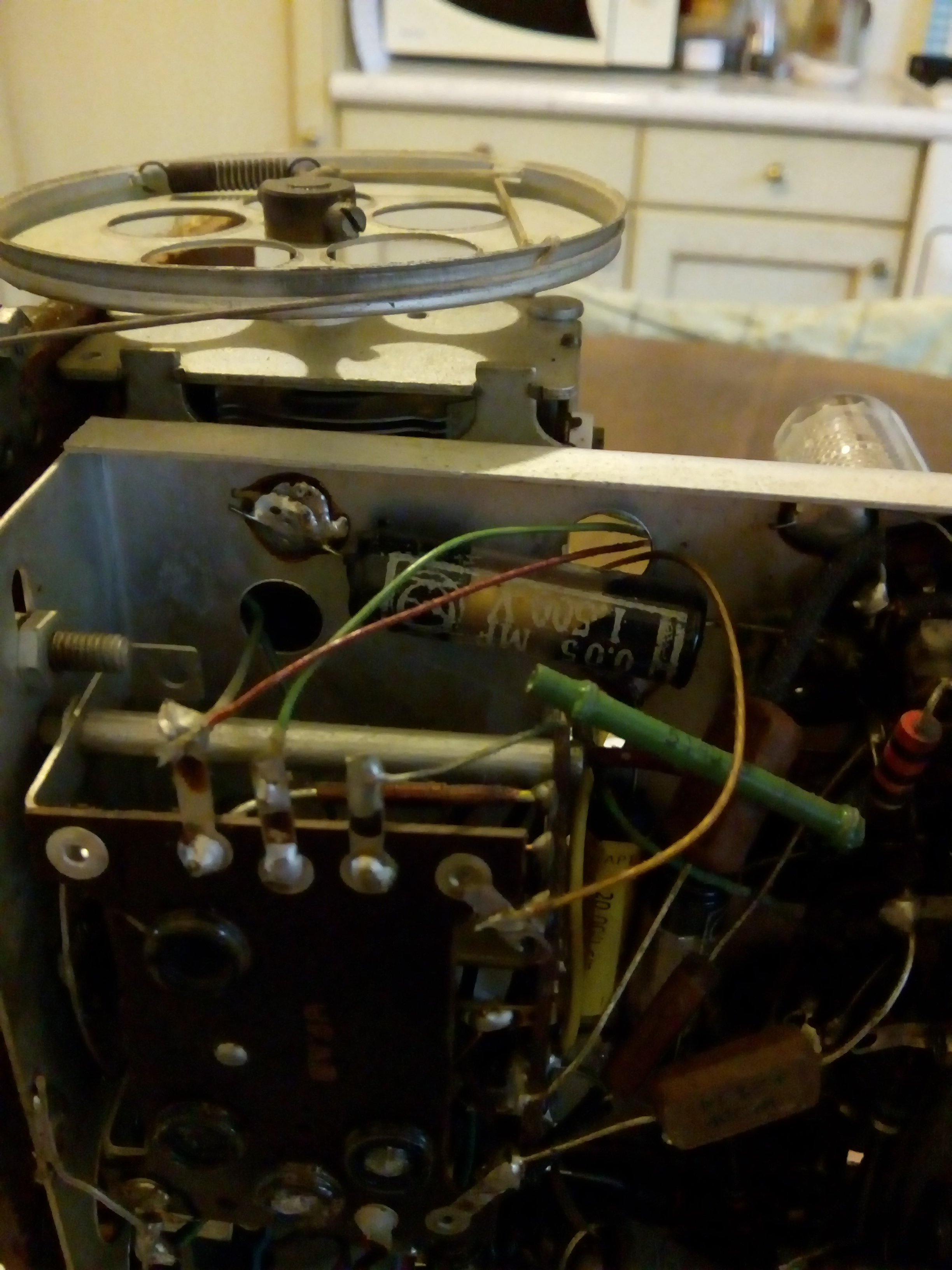

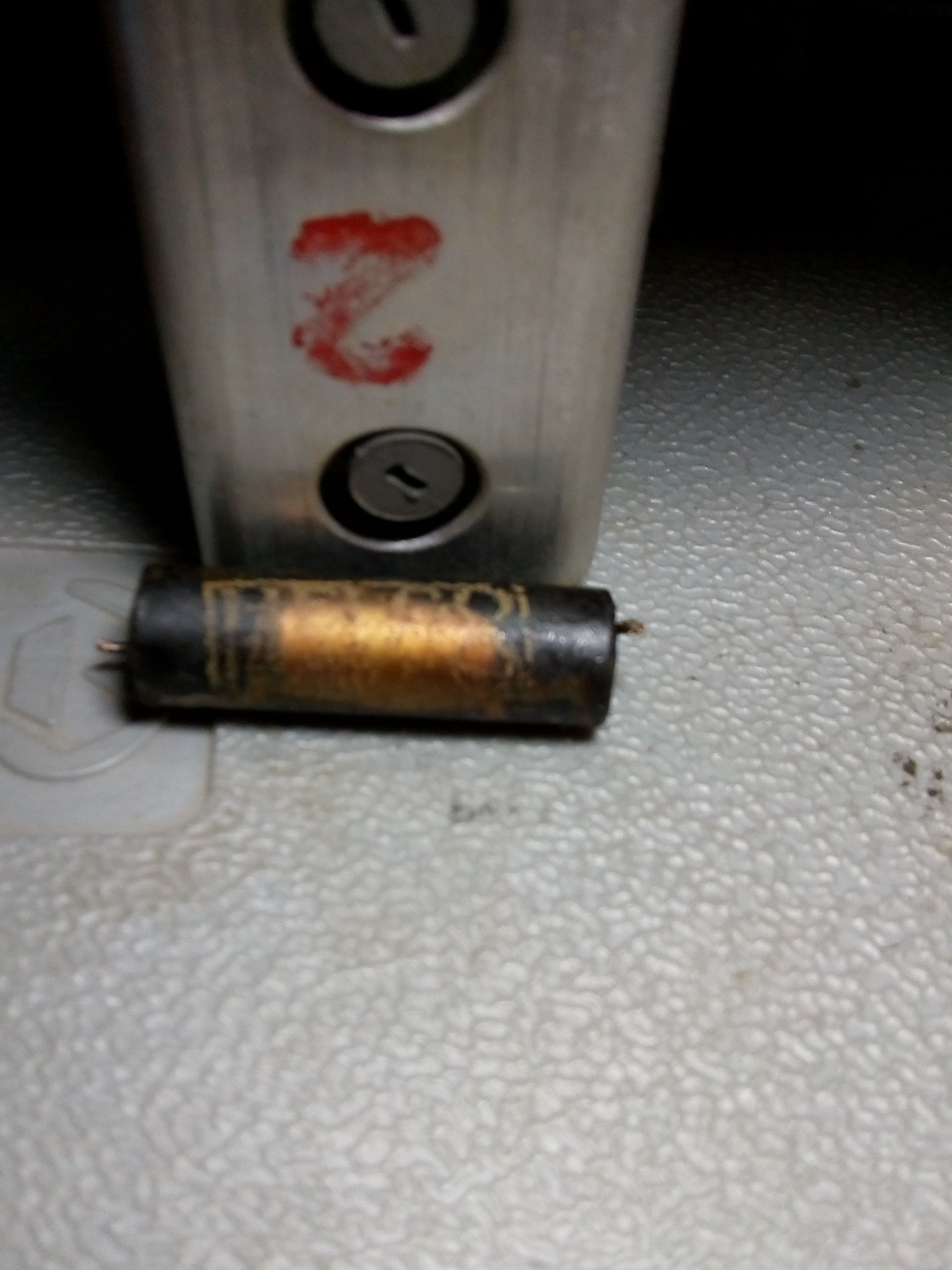

condensateur noir doree helgo 0.05 mf 1500v equivalence ?
| |
|
| Sujet : remise en état TSF Nouveau | De Masterorion Le 10-02-2019 à 17:07 cms |
|  |
Bonjour et bienvenue.
Beau petit poste qui n'est pas sans rappeler Reela.
Le ronflement à la mise sous tension est anormal et peut avoir plusieurs origines dont notamment et de manière non exhaustive les condensateurs de filtrage secs ou une conso excessive sur la haute-tension due à des condensateurs HS qui fuient.
Le papier entourant le bobinage du transformateur d'alimentation ayant commencé à foncer m'amène à penser que celui-ci a chauffé du fait d'une consommation excessive aussi pour ne pas le malmener d'avantage il convient de ne plus brancher ce poste avant d'avoir à minima vérifié l'état des condensateurs de filtrage et du condensateur de liaison de la lampe finale. A défaut de pouvoir les vérifier, les remplacer.
Bon dépannage.
| |
|
|
| Sujet : remise en état TSF Nouveau | De F6CER Le 10-02-2019 à 17:11 sta |
|
Bonsoir
votre lampe mystérieuse est une EBF80 alias 6N8 pour les valeurs des condensateurs, vous choisissez les valeurs ''modernes'' normalisées , on n'est pas à 20% près
|
|
| Sujet : remise en état TSF Nouveau | De Pascal Le 10-02-2019 à 17:29 sta |
|
Bonjour. Les marques des fabricants de tube, Mazda, Philips, Belvu.. n'ont aucune importance les tubes immatriculés sont normalisés et identiques dans leurs immatriculations.
6AJ8 ECH81 c'est parfait.
Le tube Mazda bf9d/6n9 n'existe pas, ce serait plutôt un EBF80 ou 6N8.
6AQ5 c'est bon, tube final de puissance BF
6BX6 ou EF80 c'est bon.
EZ80 c'est la redresseuse qui peut s'appeler 6V4.
Pour l'oeil magique ce serait plutôt EM80.
50µF 50V= chimique 47µF 64V.
0.05 mF 1500V= 47nF, 630V cela suffira.
Pour les valeurs en cm comptez 1 picofarad (pF) par cm.
Ne touchez pas aux condensateurs mica et contrôlez vos tubes pour savoir leur pente avant toute chose.
|
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 17:30 sta |
|
... en précisant que 50mF = 50µF (valeur normalisée actuelle 47µF), et 0.05mF = 0.05µF = 50nF (valeur normalisée actuelle 47nF).
La tension de service 1500V est inutile, 400V suffisent.
Pascal
|
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 17:37 sta |
|
... je précisait bien sûr le message de F6CER, mais Pascal a été plus rapide que moi.
Par contre, dom74 n'est pas forcément équipé pour contrôler ses tubes et mesurer leur pente.
dom74, vous devriez nous préciser comment vous êtes outillé.
Pascal
|
|
| Sujet : remise en état TSF Nouveau | De FOXPAT54 Le 10-02-2019 à 17:42 sta |
|
Bonjour,
Avec ces TMF carrés et de pas de clavier, c'est certainement un poste fabriqué vers 1954 mais déjà avec un cadre antenne ferrite.Il ne doit pas y avoir Europe n°1 sur d'inscrit sur la cadran.
Bon dépannage.
Patrick.
|
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 10-02-2019 à 17:47 sta |
|
Si il y a de la ronflette, comme déjà dit, il serait bon de remplacer la capa de filtrage, sur le châssis.
Quelle est sa valeur?
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 17:49 sta |
|

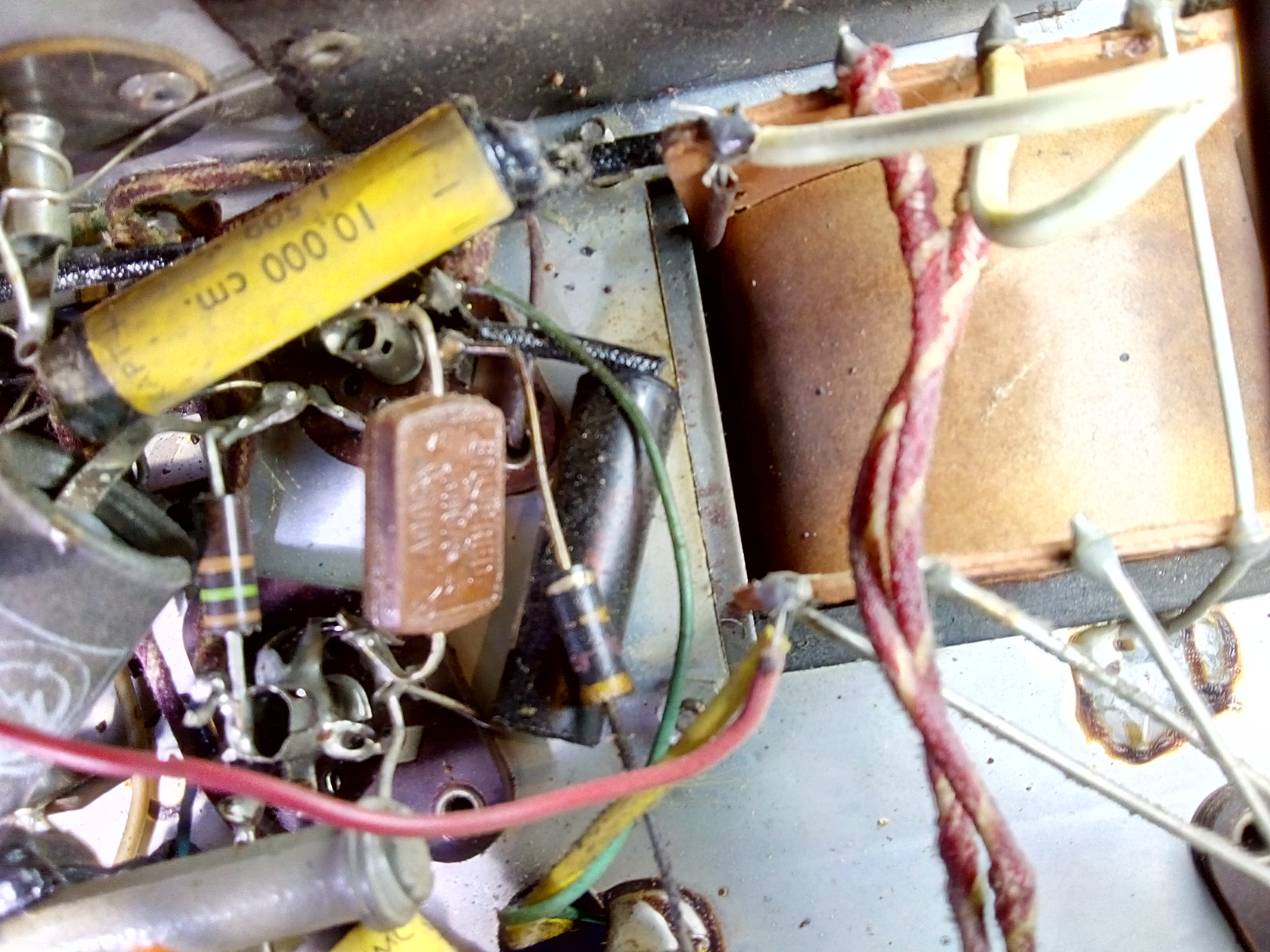

donc condensateur 100000cm 1500v 100nf ou 0.1uf (mkt 630v 100nf) x1
20000 cm 1500v 22nf ou 0.22 uf (mkt 630v 22nf ) x1

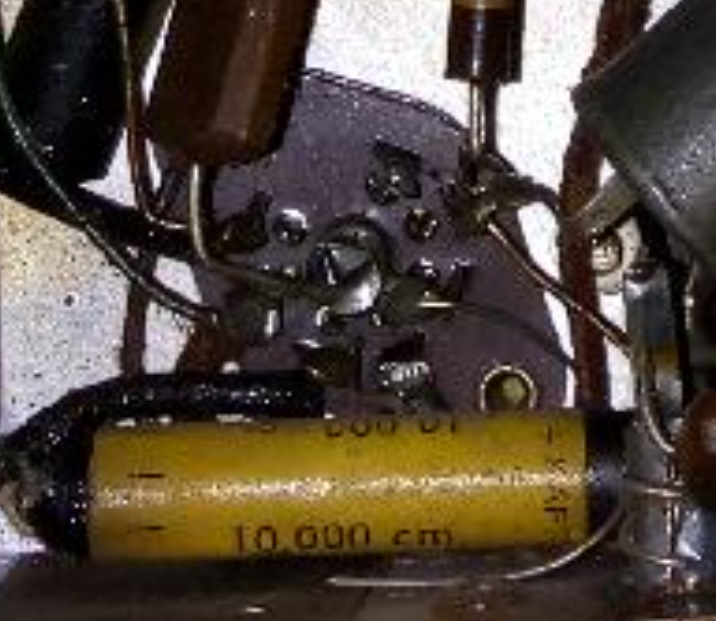

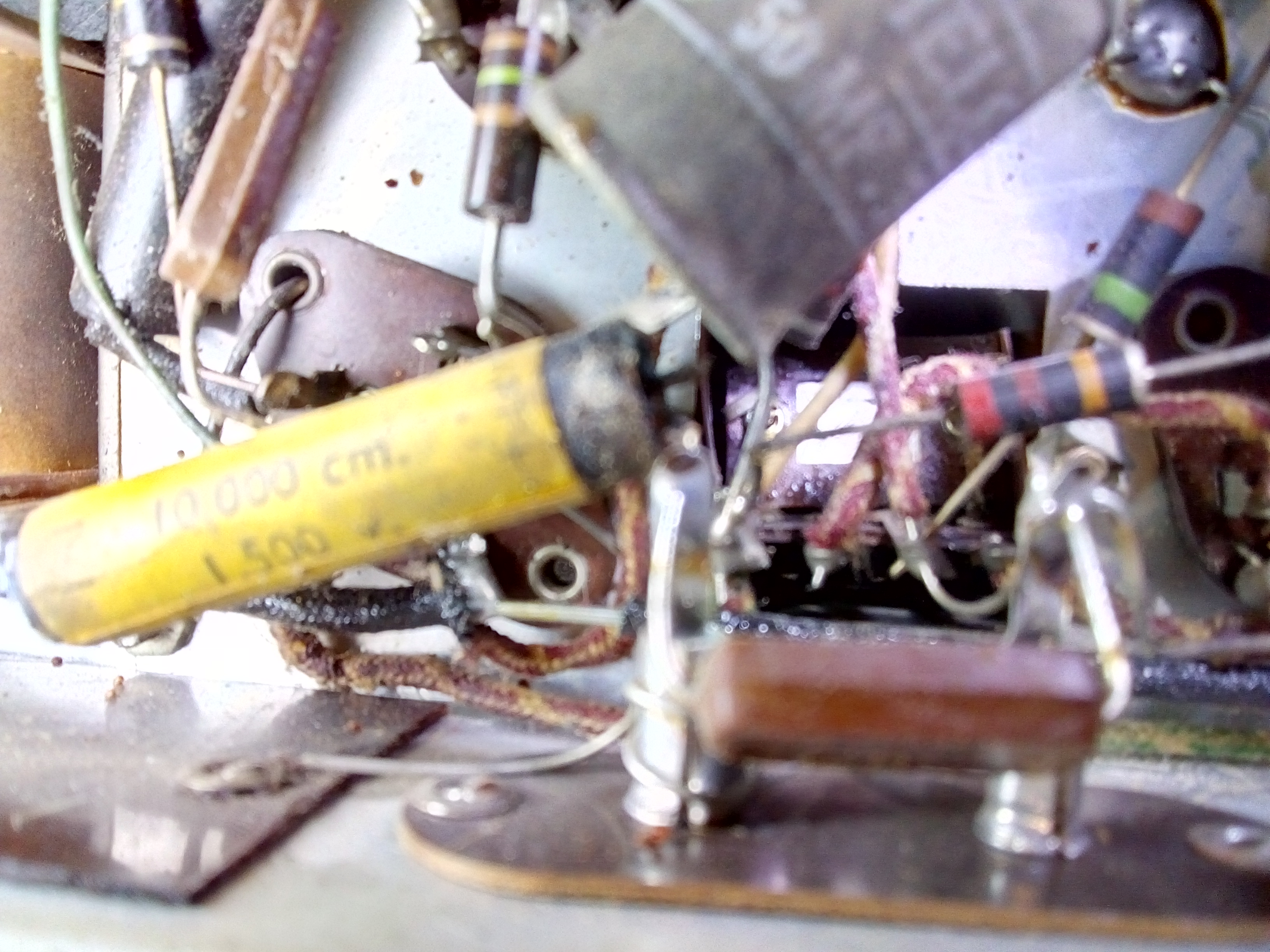

10000 cm 1500v 10nf ou 0.01uf (mkt 630v 10nf ) x2
pour commander ceux ci c est ok pour les ref.
il me reste les 50mf 50 v en equivalence x1 ?
0.05mf 1500v equivalence x2 ?

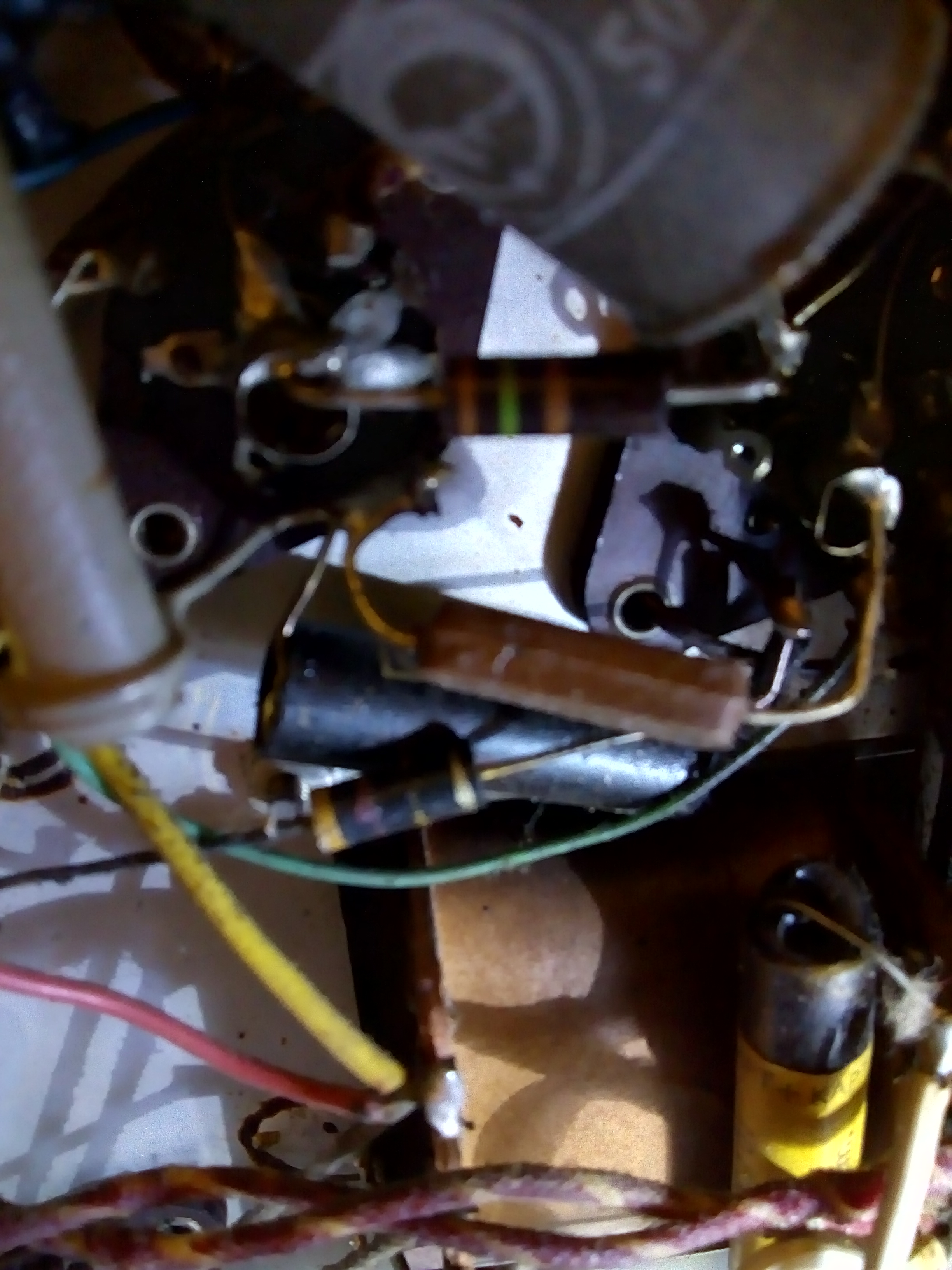

le condensateur noir cylindrique a cote de l alimentation je ne peut pas lire les inscriptions car elles sont dessous (couper) faut il le changer
| |
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 10-02-2019 à 17:50 sta |
|
Bonsoir,
A noter la discrétion du fabricant: pas de marque sur la façade et pas mieux sur le carton arrière.
Vous avez dit bizarre, comme c'est étrange
|
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 18:19 sta |
|
Je cite :
''donc condensateur 100000cm 1500v 100nf ou 0.1uf (mkt 630v 100nf) x1 --> OUI
20000 cm 1500v 22nf ou 0.22 uf (mkt 630v 22nf ) x1 --> 22nF, pas 0.22µF
10000 cm 1500v 10nf ou 0.01uf (mkt 630v 10nf ) x2 --> OUI
pour commander ceux ci c est ok pour les ref.
il me reste les 50mf 50 v en equivalence x1 ? --> On vous a répondu 47µF 50V ou 63V
0.05mf 1500v equivalence x2 ? --> Répondu également 47nF 400V ou 630V

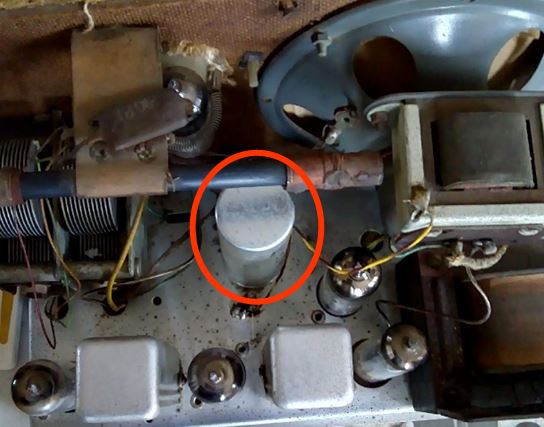

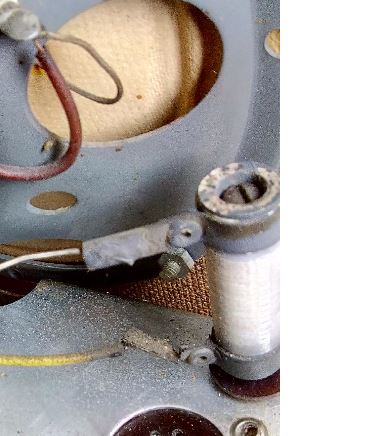

le condensateur noir cylindrique a cote de l alimentation je ne peut pas lire les inscriptions car elles sont dessous (couper) faut il le changer ''

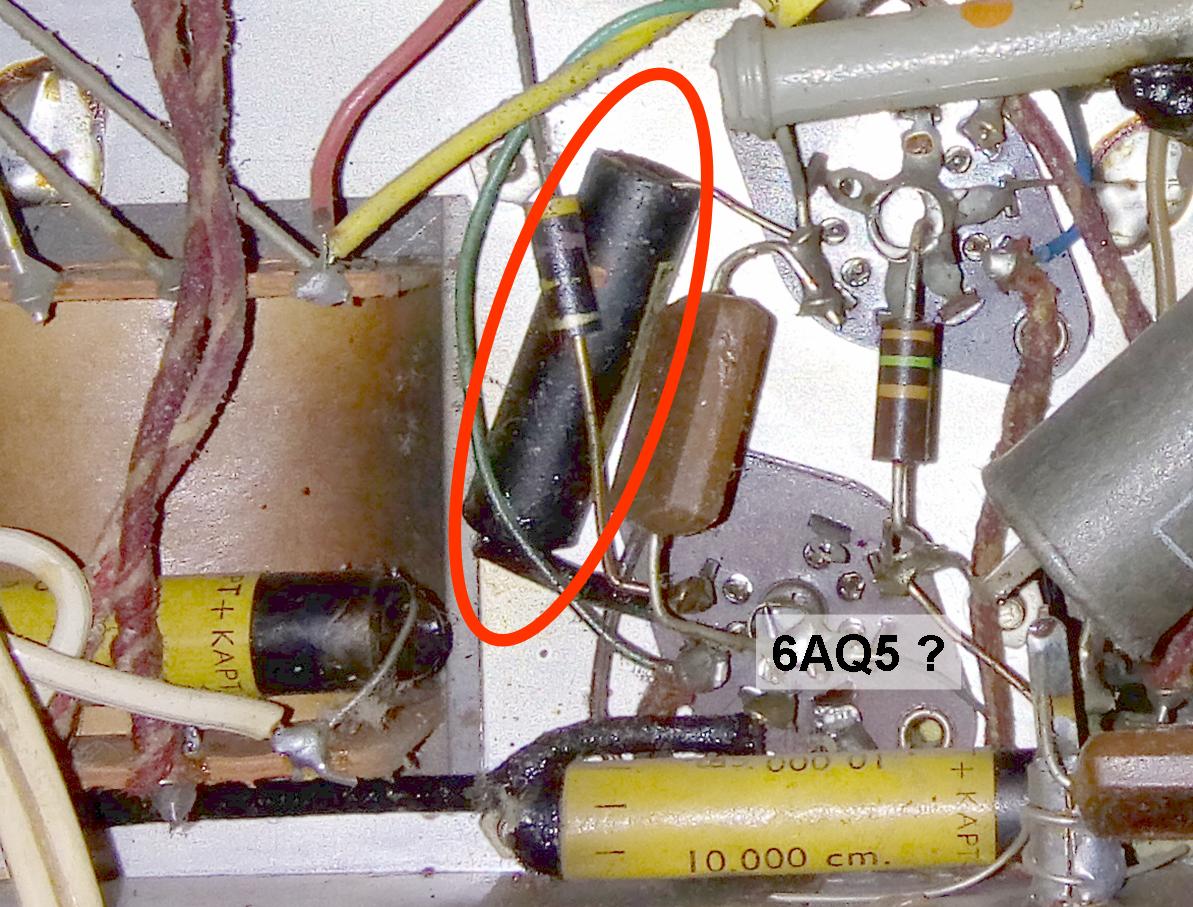

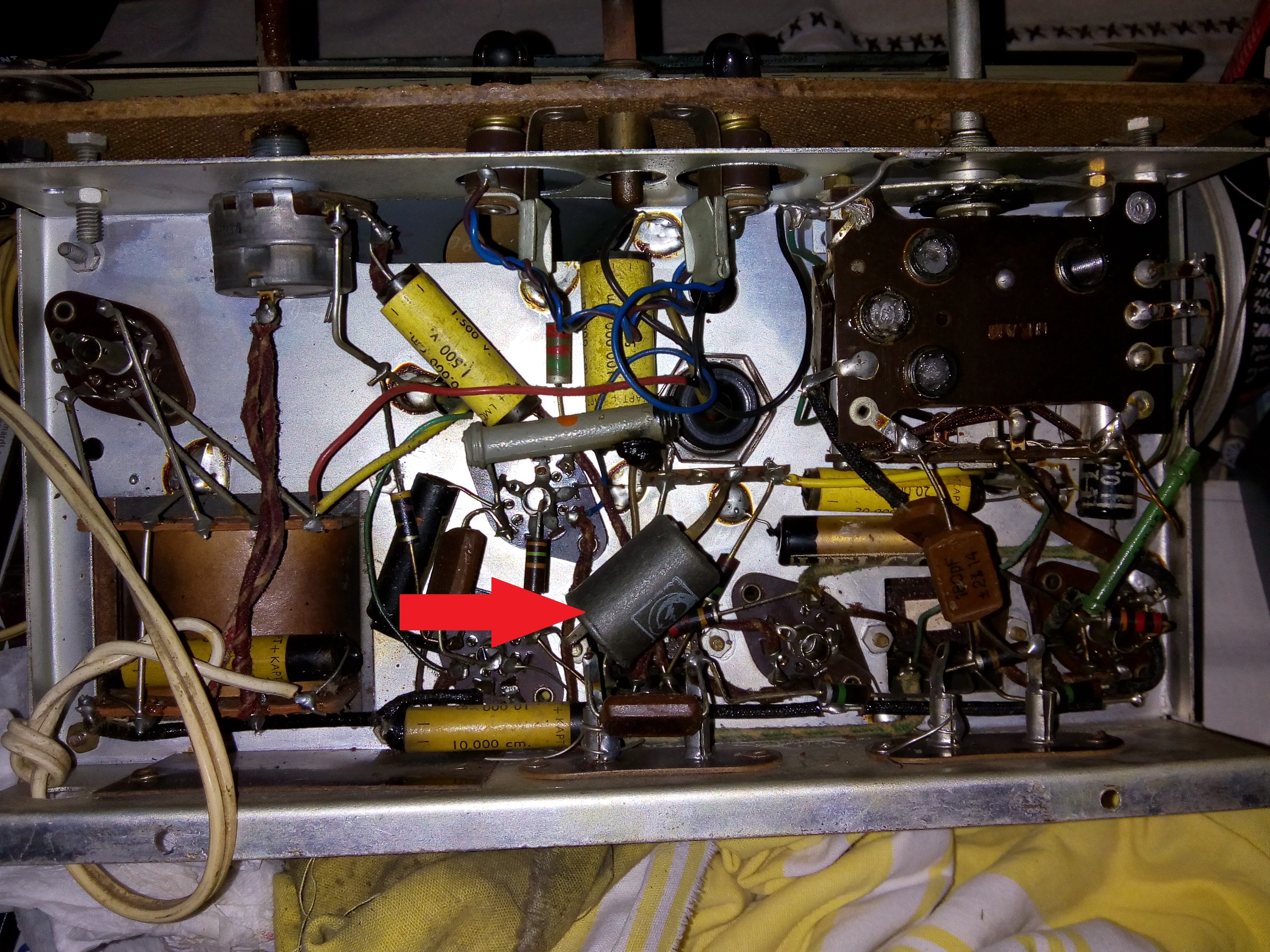

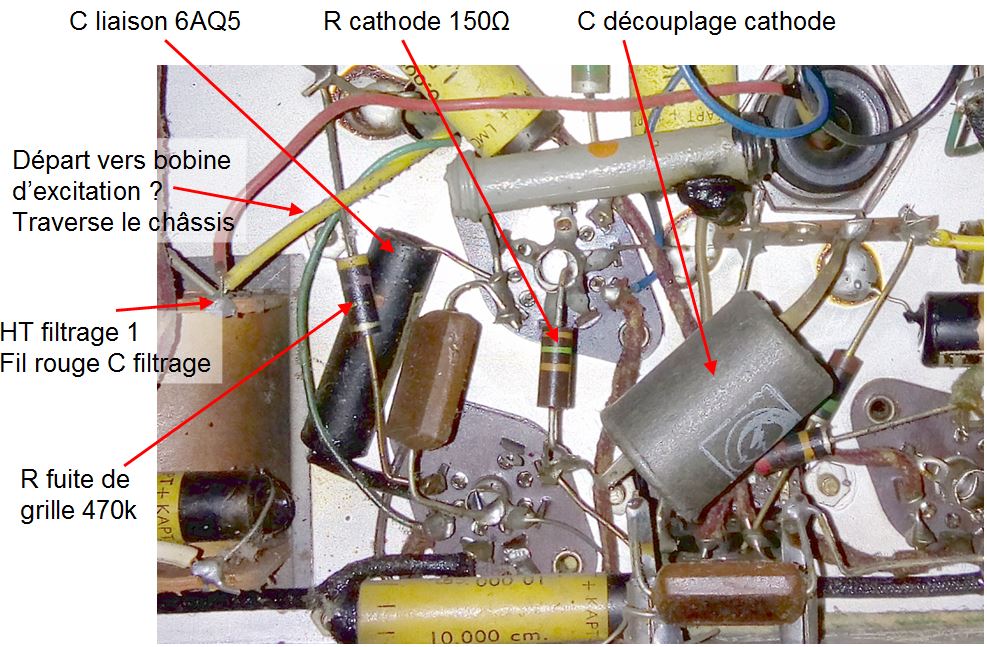

--> Si c'est bien celui entouré en rouge ci-contre, et si le support est bien celui de la 6AQ5, c'est le condensateur de liaison de la finale BF, à changer impérativement. Vérifiez sa valeur une fois retiré, probablement autour de 0.05mF = 50nF, à remplacer après confirmation par 47nF 630V
Pascal
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 18:21 sta |
|
il me reste les 50mf 50 v en equivalence x1 ?
47µF 63V
0.05mf 1500v equivalence x2 ?
47nF 630V
le condensateur noir cylindrique a cote de l alimentation je ne peut pas lire les inscriptions car elles sont dessous (couper) faut il le changer
vu son aspect oui
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 18:30 sta |
|

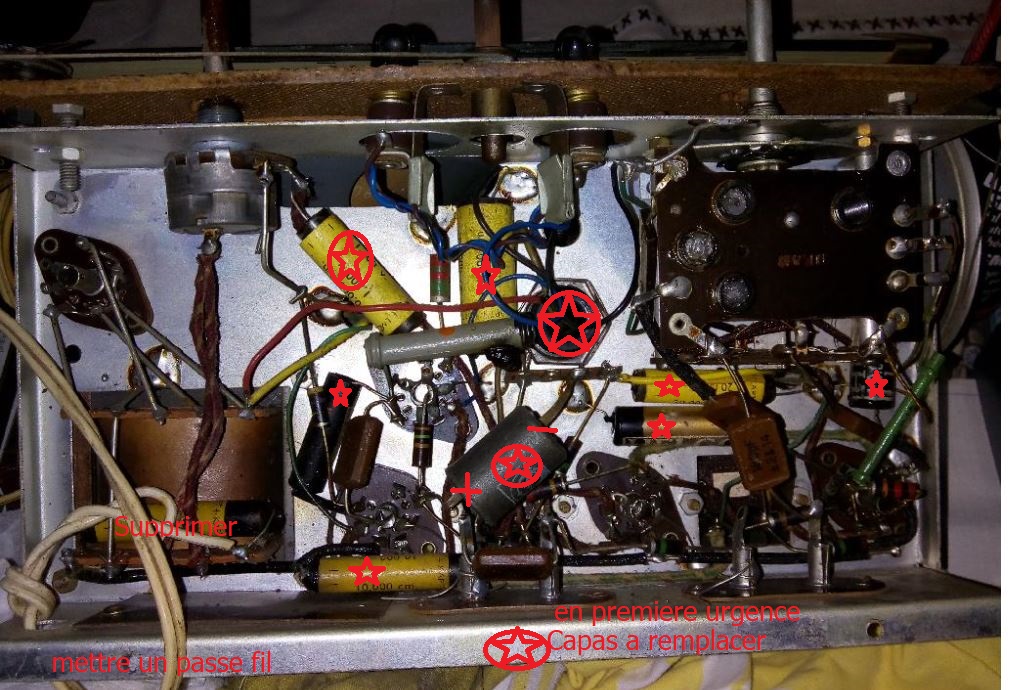

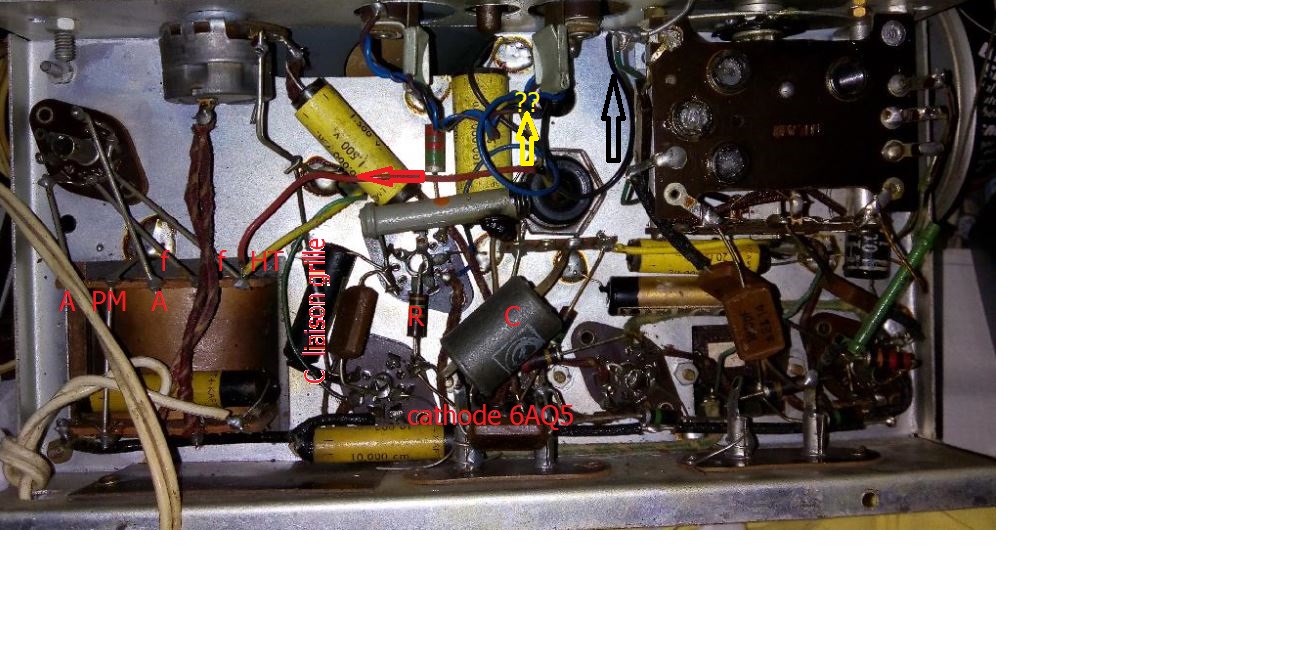

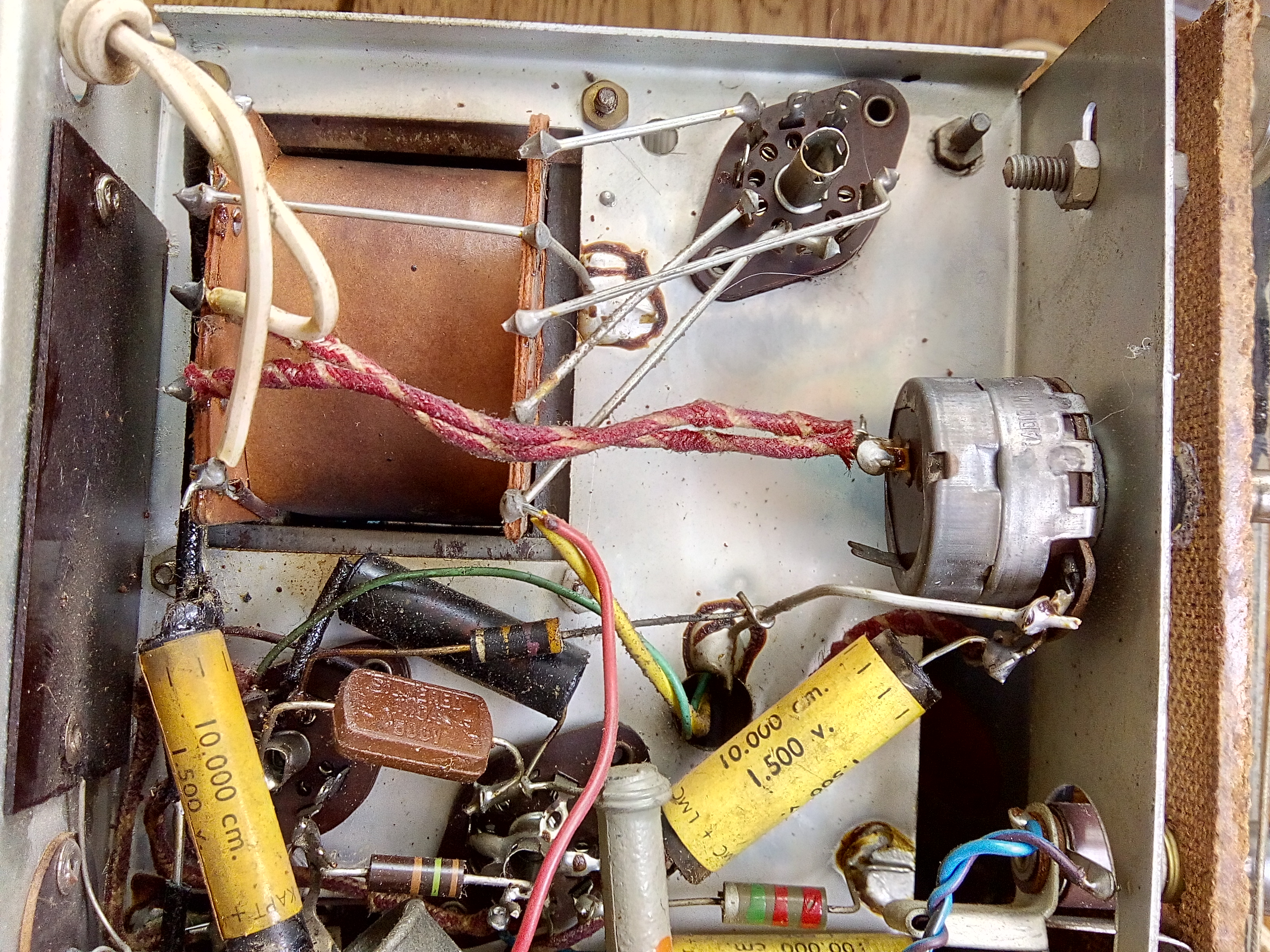

voici les emplacement des capas a remplacer
| |
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 18:36 sta |
|
il est inscrit europe 1
j ai juste un multimetre fer a souder

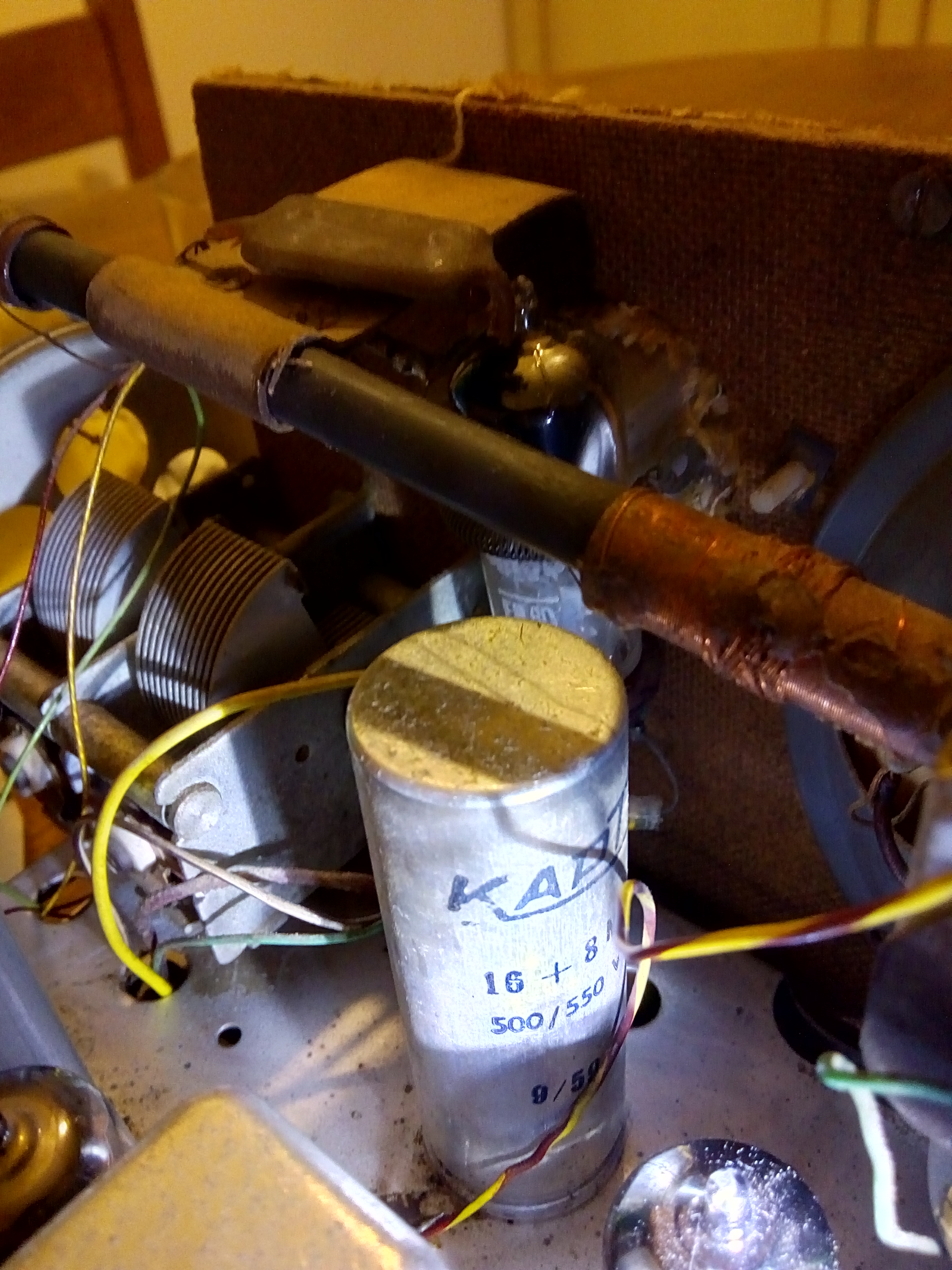

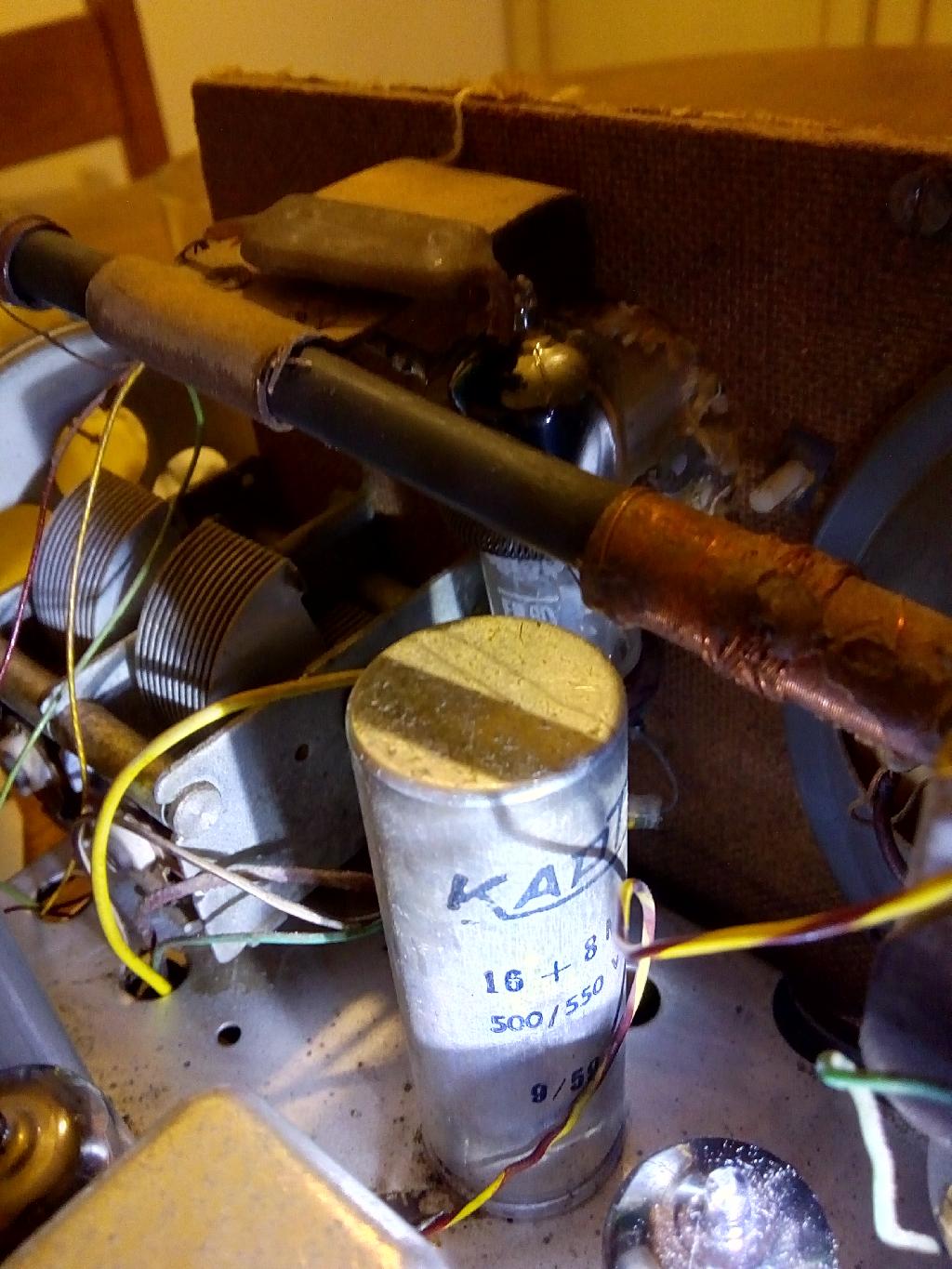

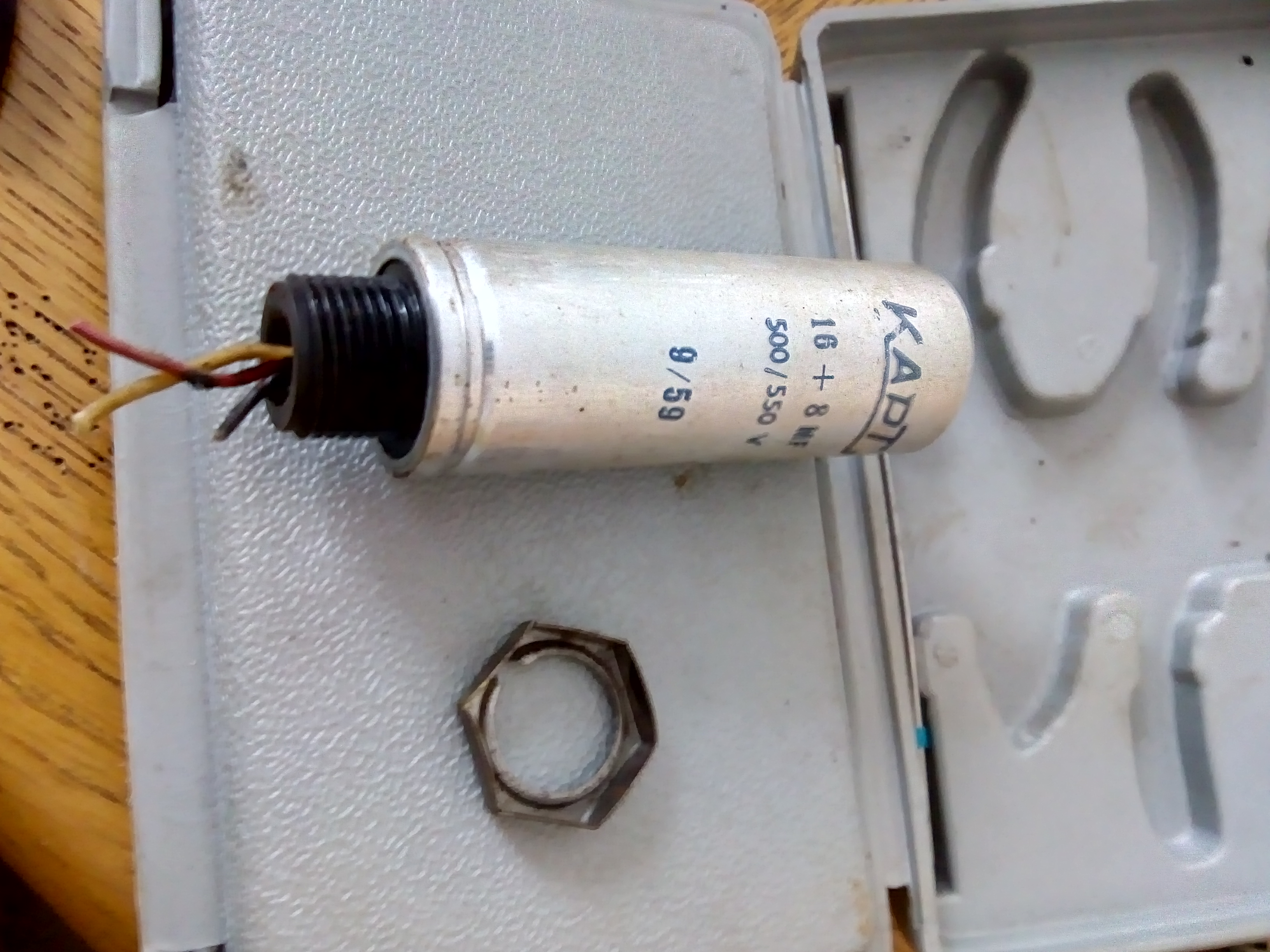

le capa de filtrage de marque kapt 16+8mf 500/550v 9/59
est ce que je pourrais avoir un schema ou une photo pour refaire le capa
les pieces je vais les commandees a e44 est ce que ces condensateurs serait bien ; Condensateur mkt 630v 10nf pas 7.5mm mks4 wima par exemple
| |
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 18:41 sta |
|
Dominique,
Avant de se précipiter à commander vos composants, il vaudrait mieux vérifier quelques autres points.
Michel vous a conseillé plus haut de changer le condensateur de filtrage. C'est celui entouré en rouge ci-contre. Il est source fréquente de panne. Quelle est sa valeur inscrite sur le tube alu ?
On vous a signalé le transfo qui a chauffé. C'est peut-être une cause externe qui entraîne une surconsommation (condensateur de filtrage ou de liaison) ou une cause interne (spires du transfo en court-circuit, auquel cas il est foutu à moins de le débobiner / rebobiner avec un fil émaillé neuf, ce qui constitue un travail long et fastidieux et nécessite de la méthode et un certain savoir faire).
C'est sans doute le premier point à vérifier :
Vous pouvez mettre sous tension le poste avec tous les tubes retirés. Le transfo fonctionne alors à vide et doit juste tiédir au bout d'un temps assez long. S'il chauffe fortement, il présente un problème et il est inutile d'aller plus loin avant d'en trouver un de rechange.
Attention danger, présence de typiquement 2x300V au secondaire du transfo.
Pascal
| |
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 18:49 sta |
|
Europe 1, dont fabrication de 1955 ou plus tard
Confirmé par la date de 9/59 sur le condensateur de filtrage, manifestement d'origine.

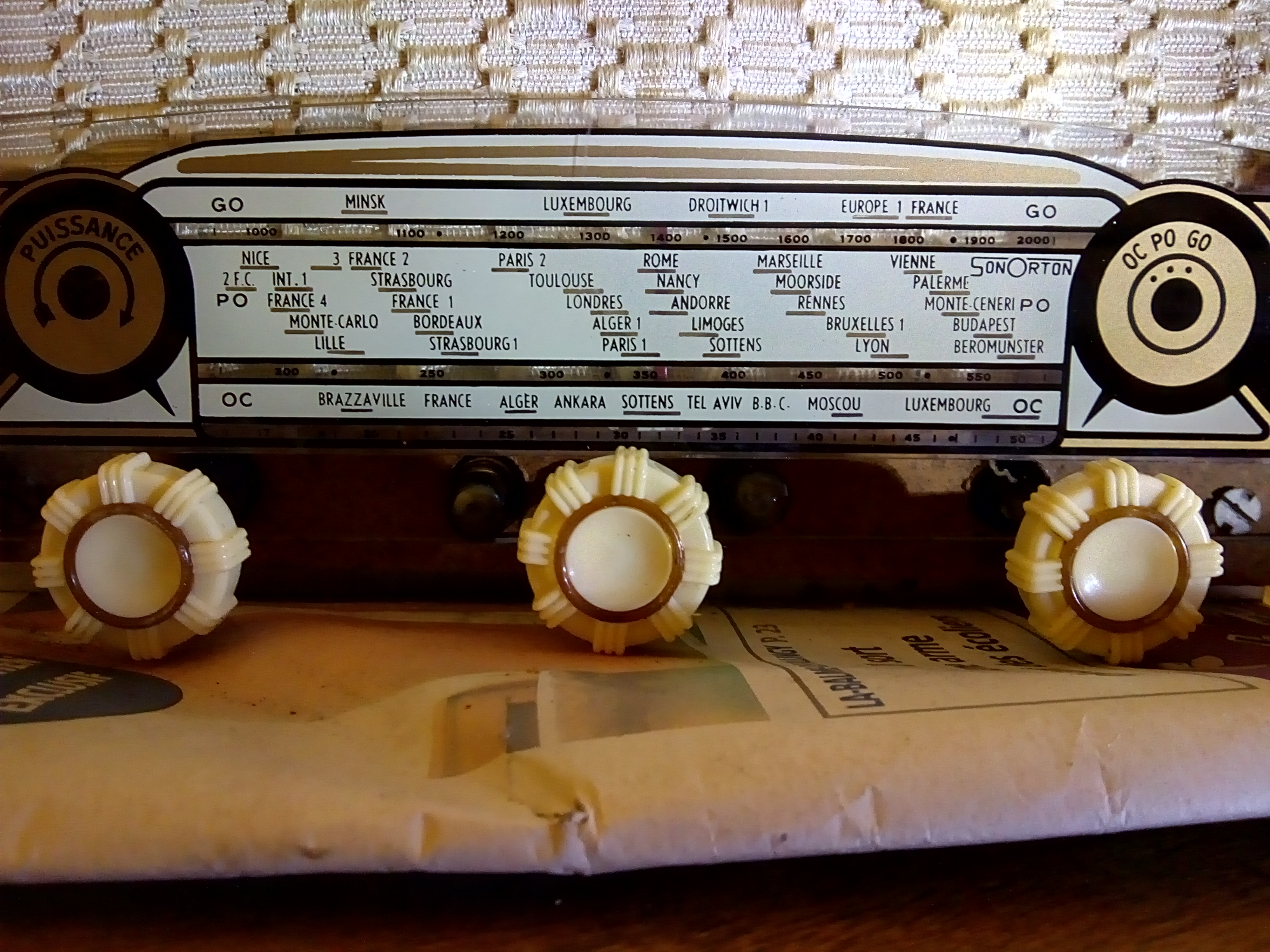

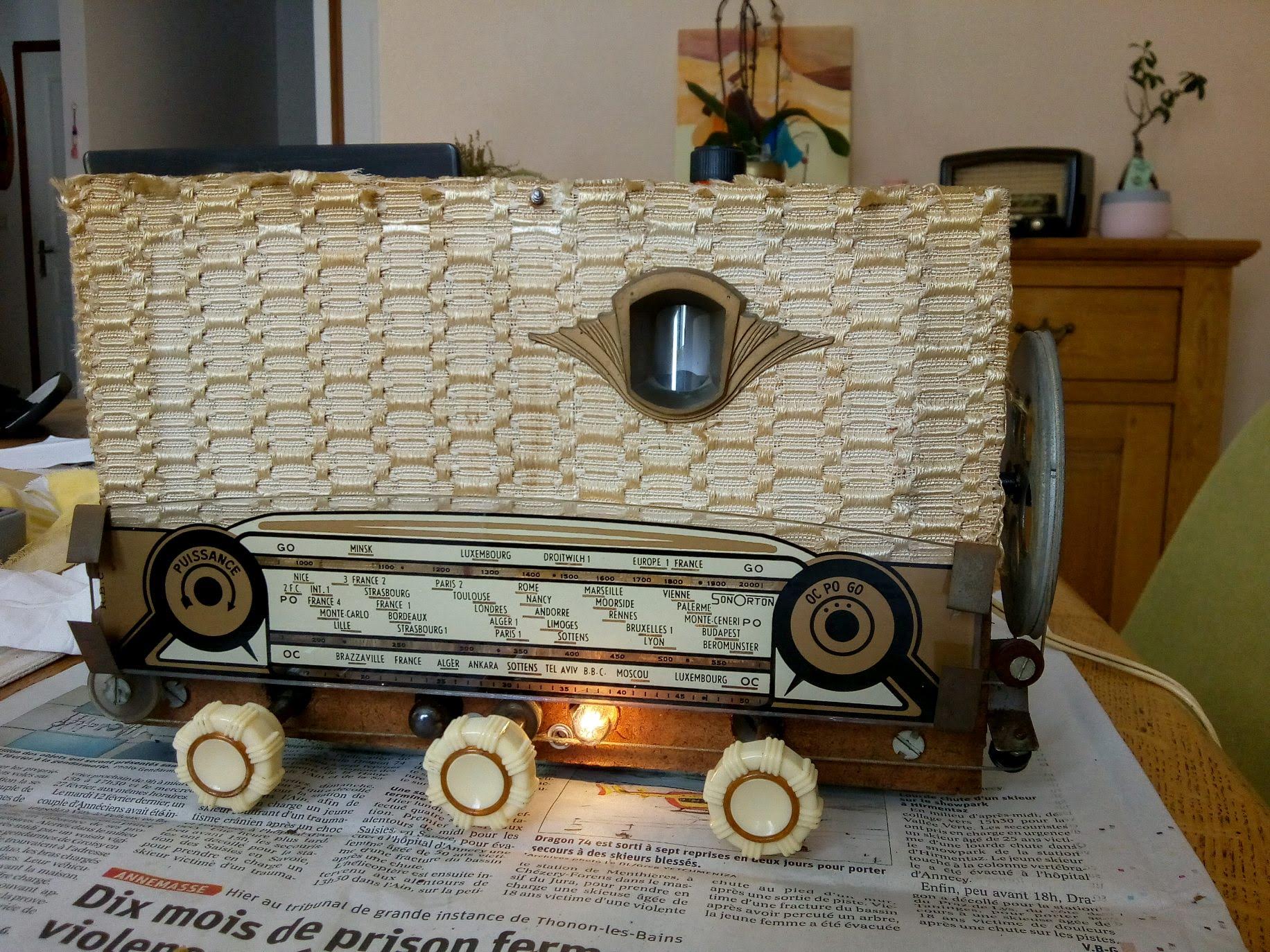

La marque Sonorton figure sur la droite du cadran
Pascal
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 18:53 sta |
|
le poste est sur le Grand Livre mais un cablage un peu different , le meme jeu de tubes mais pas de schema
|
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 18:58 sta |
|
Je ne l'ai pas vu sur le GL. C'est quelle fiche ?
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 18:58 sta |
|
il va falloir y aller doucement pas d'erreurs
on change une capas , petit essais , pour voir si ca s'ameliore
car en plus de ne pas avoir de schema il est le seul avec ce jeu de tubes…….donc pas de schema approchant pour le moment
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 19:03 sta |
|
au debut je voulais la vider pour faire une fm bluetooth et usb mais non la c est pas pas possible

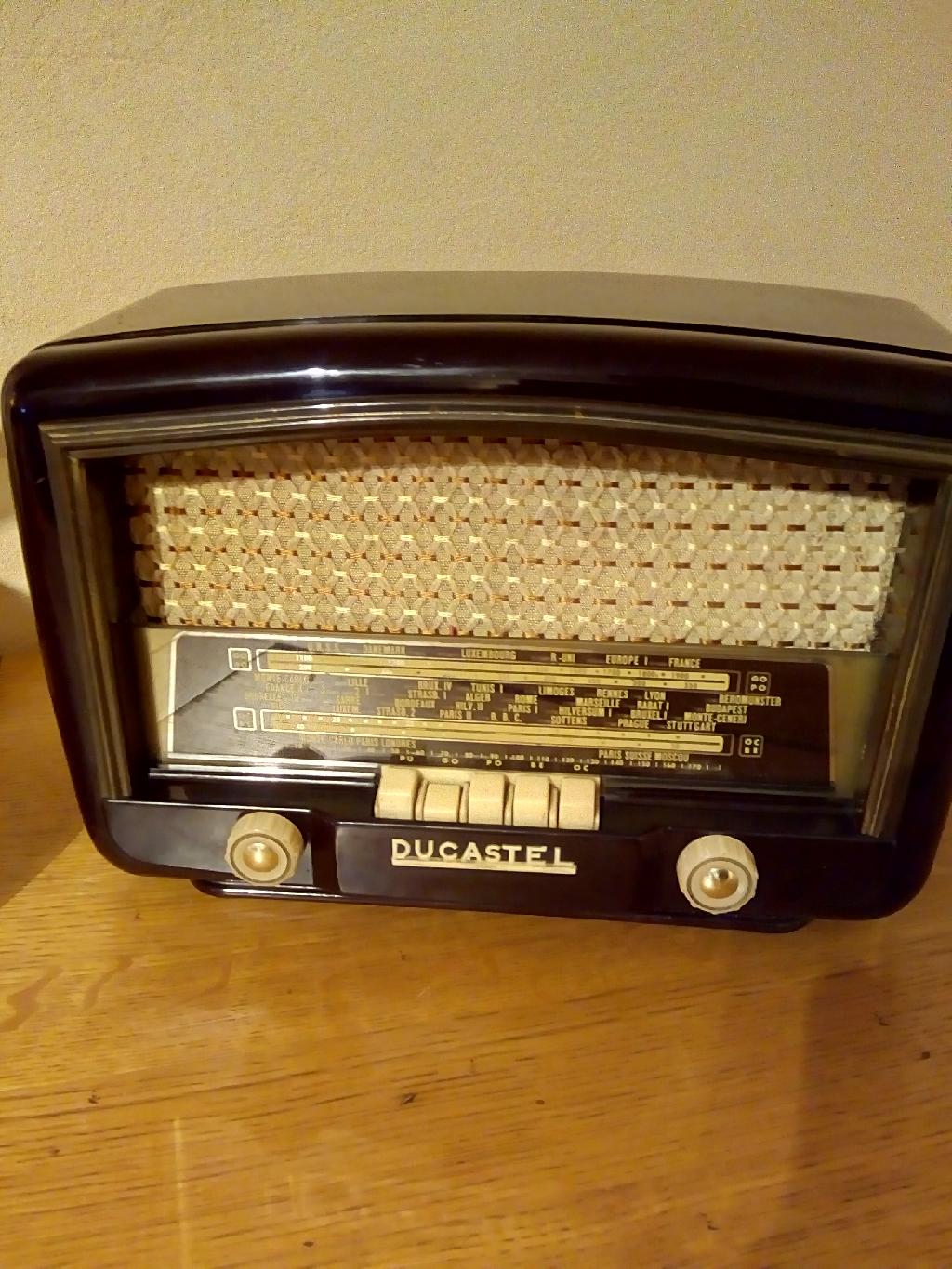

cela fait trop trop mal au coeur je vais faire autrement j en ai rachete une autre Ducastel Romance (1957) elle fonctionne mais le son nest pas tres fort elle sera a reviser plus tard aussi
| |
|
| Sujet : remise en état TSF Nouveau | De Masterorion Le 10-02-2019 à 19:05 cms |
| |
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 19:08 sta |
|
ah oui je n est pas vu ''sonorton '' en photo on voit bien merci
|
|
| Sujet : remise en état TSF Nouveau | De FOXPAT54 Le 10-02-2019 à 19:12 sta |
|
Ben mon couillon,pour un poste de 1959 il a des éléments bien anachroniques comme ces condensateurs papiers jaunes marqués en cms ,ces TMF carrés , la forme de ce cadran tout de même sérigraphié avec Europe n°1,ces condensateurs ''dominos'' avec un marquage de points de couleur si difficiles à déchiffrer.Par ailleurs l'antenne cadre ferrite et certaines résistances faisaient penser a un poste plutôt de la seconde moitié des années 50.
C'est un poste bien intéressant qu'il faudrait conservé avec tous ses composants d'origine.
|
|
| Sujet : remise en état TSF Nouveau | De Masterorion Le 10-02-2019 à 19:47 cms |
| |
Je ne sais dans quel sens il faut comprendre ce message.
Quoi qu'il en soit ce poste ne peut ni ne doit fonctionner avec tous ses composants d'origine.
| |
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 20:13 sta |
|

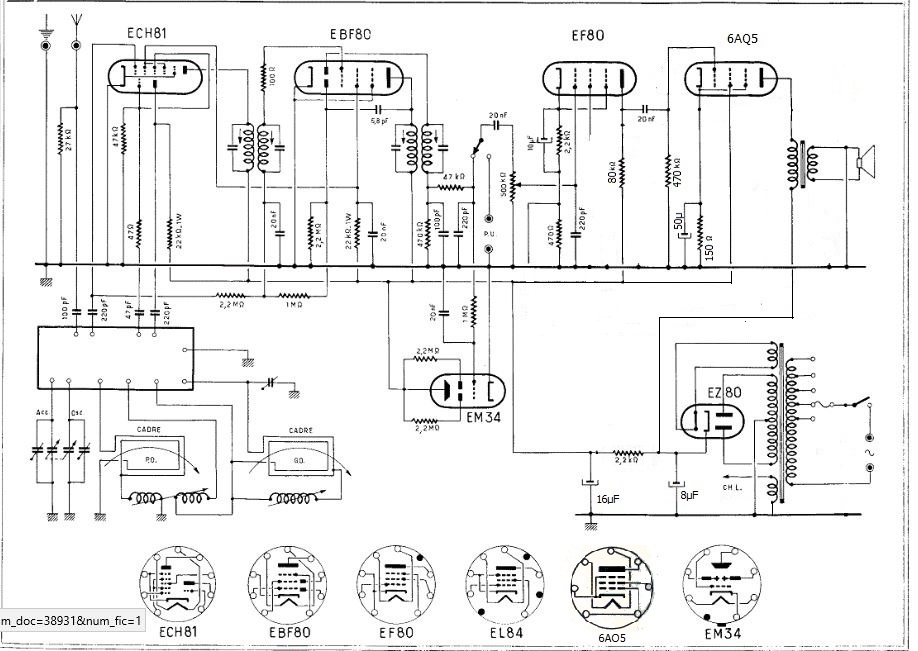

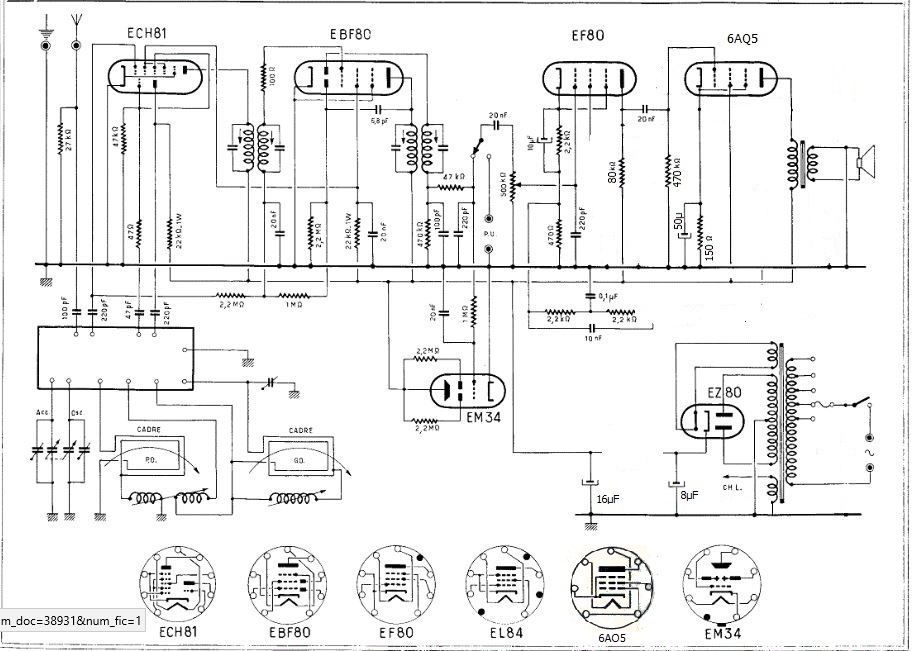

la fiche la plus approchante est celle la
mais c'est la 6AQ5 qui fout la zone car avec ce jeu de tube on trouve plus fréquemment une EL84
je pense que foxpat54 voulait dire ''farcir'' toutes les capas ?
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 20:14 sta |
|
|
|
| Sujet : remise en état TSF Nouveau | De Pascal Le 10-02-2019 à 21:20 sta |
|
Bonsoir. C'est un joli petit récepteur, une présentation recherchée, sympathique d'aspect.
Les fils de câblage spiralés du modèle vu sur Doctsf sont étonnant.
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 22:16 sta |
|

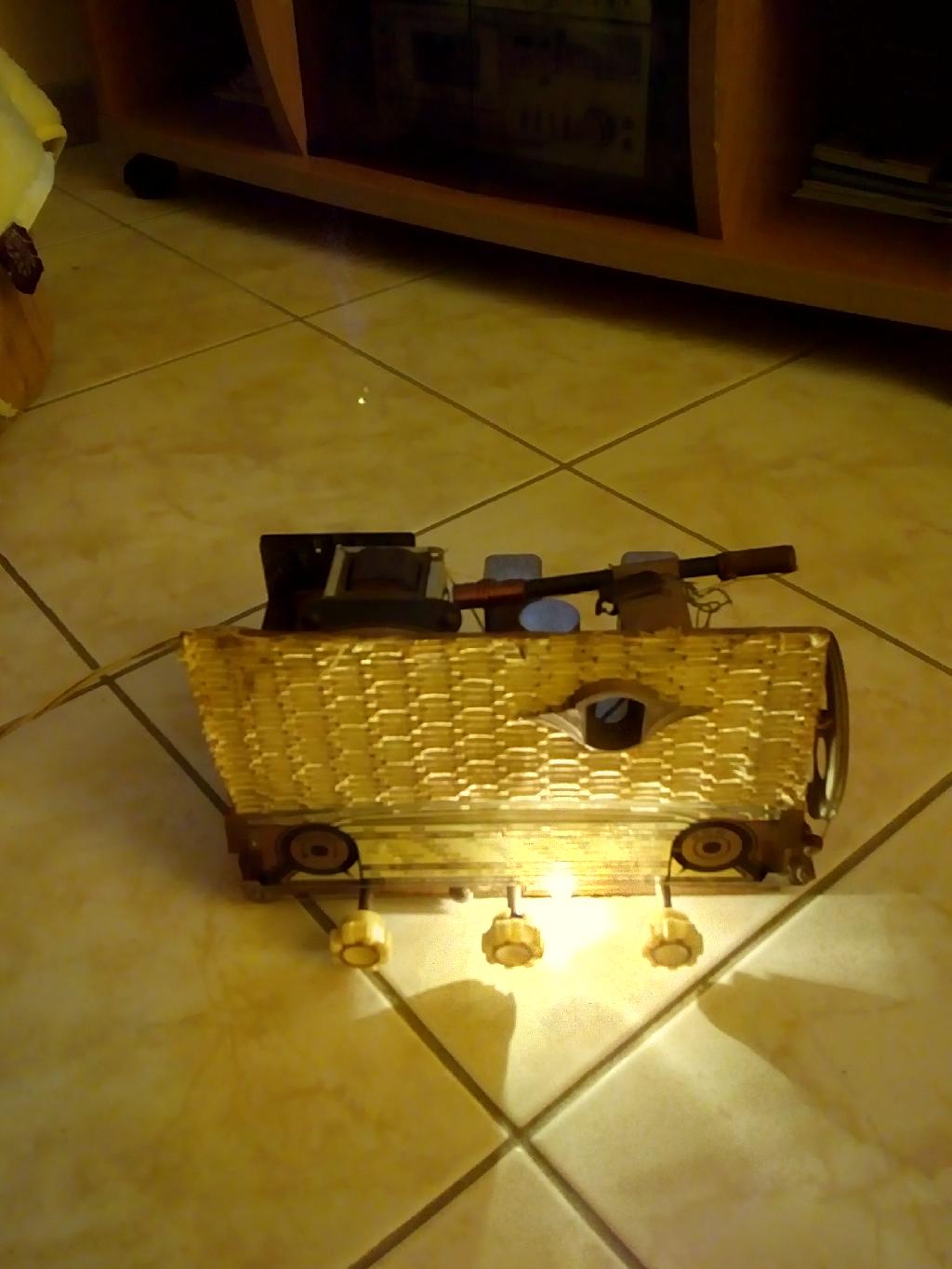

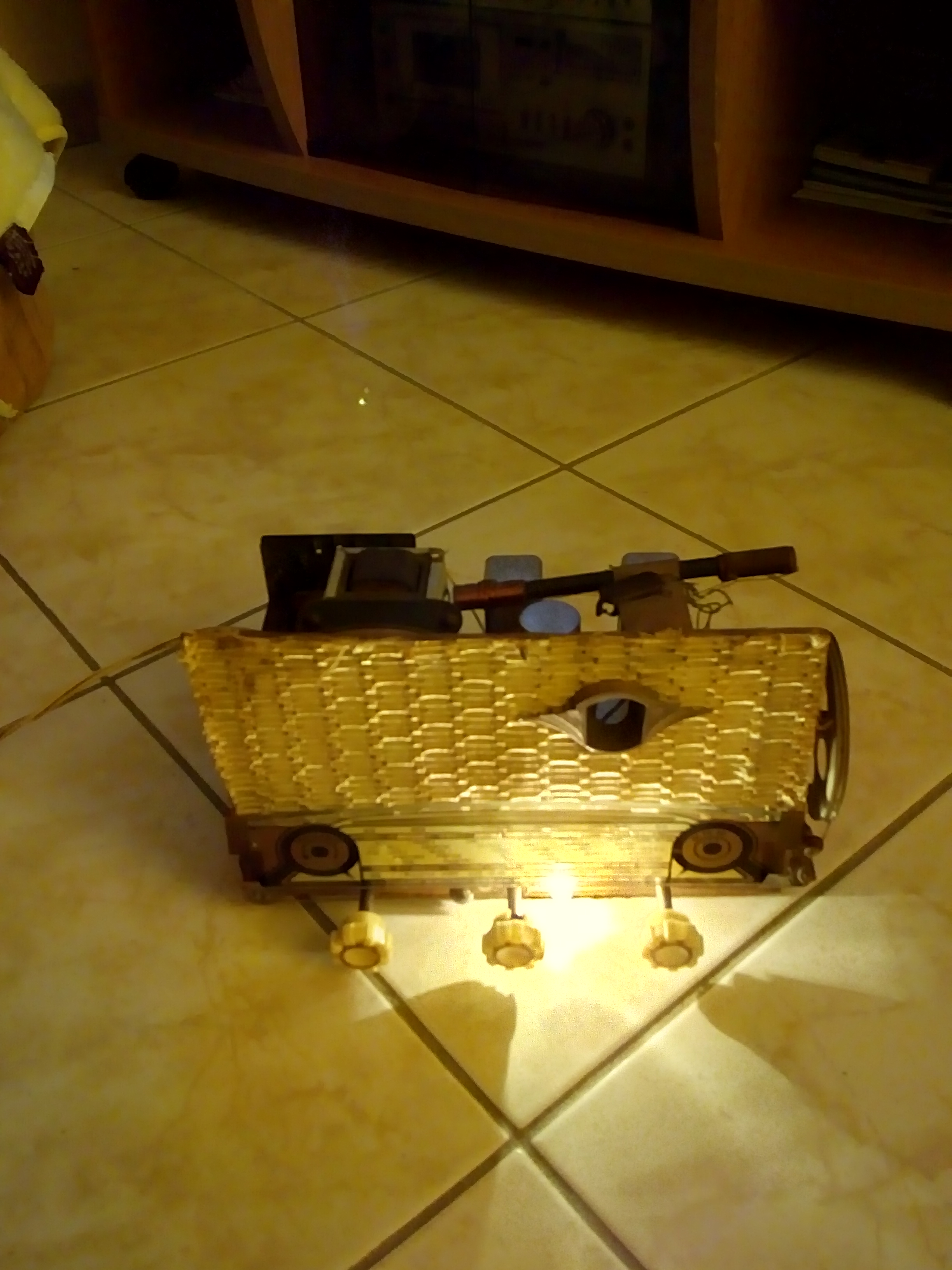

j ai retire tout les lampes et branche la tsf la lampe s allume l autre est grille pour voir si le tansformateur chauffe

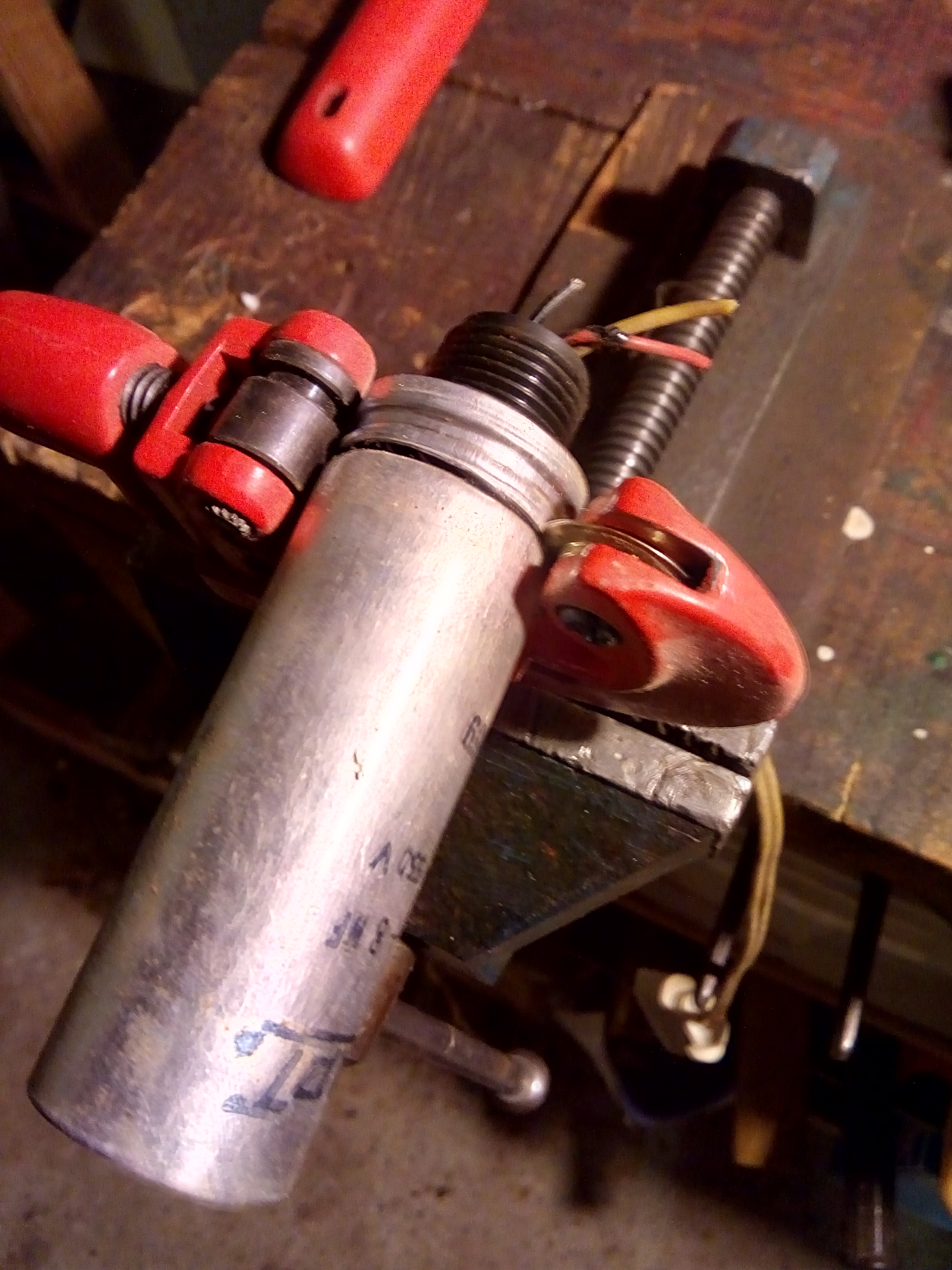

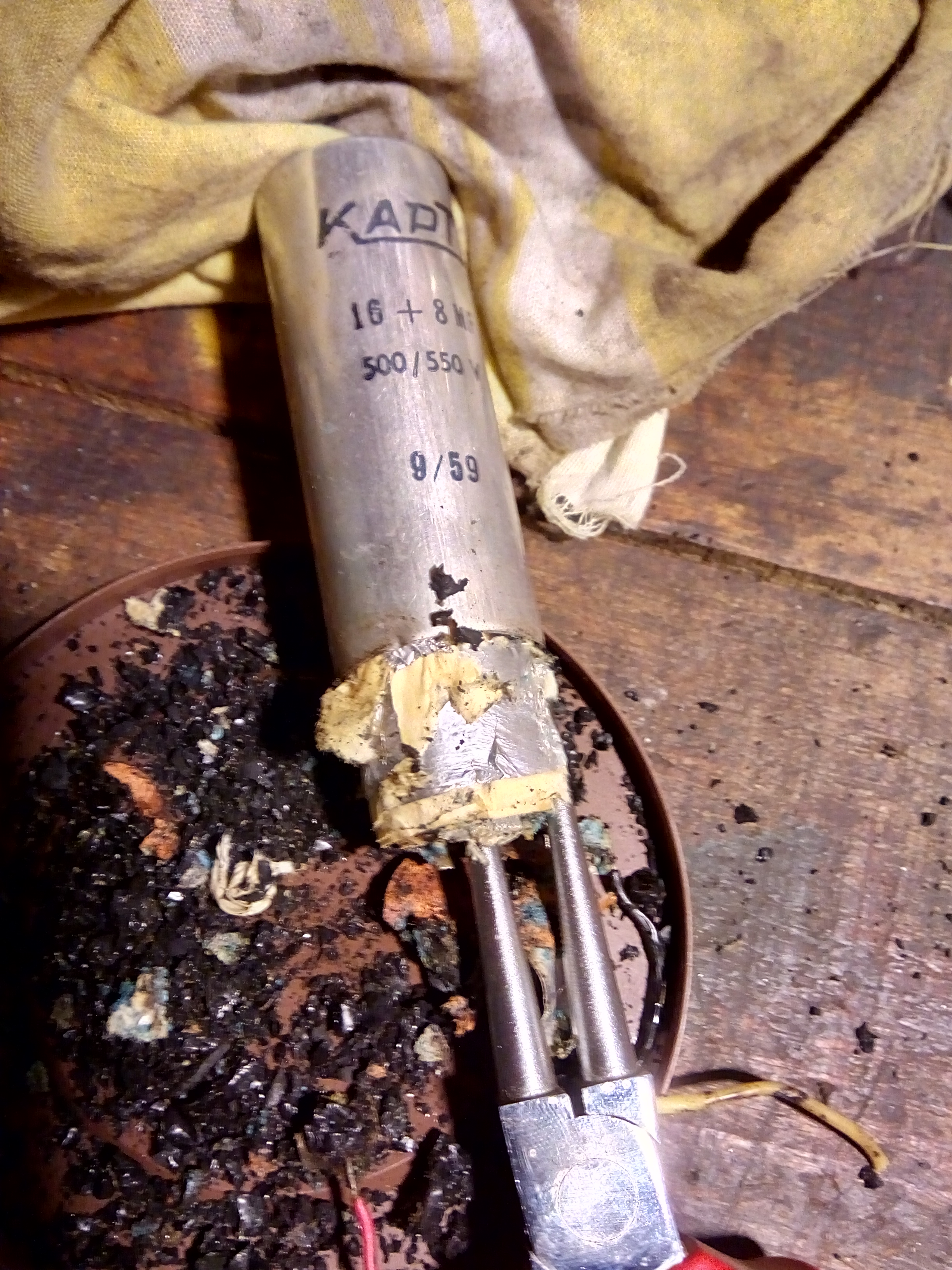

pour le capa de filtrage de marque kapt 16+8mf 500/550v 9/59 equivalent 1x10 uf 450v et 2 x10 uf 450v (Condensateur chimique radial faible impedance 47uf / 50v 6.3x11.2mm 105°c)
pour le condensteur 50mf 50v equivalent 47uf50 ou63v il y a t il une polaritee (électrolytique Condensateur chimique radial 47uf 63v 8x11.5mm 105°)
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 22:29 sta |
|
merci pascal pour le lien
sur le boncoin un autre a vendre a 15 euros'' Ancienne radio TSF, Hermes'' haute savoie
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 10-02-2019 à 22:32 sta |
|
le 50mF comme on écrivait a l'epoque ou 47µF façon moderne est un condensateur polarise
regardez sur le schema j'ai marque les polarités ( le - a la masse le + sur la cathode de la 6AQ5
pas besoin de se ruiner a acheter des low esr…. ( faible impedance)
le 8 µ remplace par un 10 ou 12 µf 450V
le 16 µ rempace par un 22µ 450V

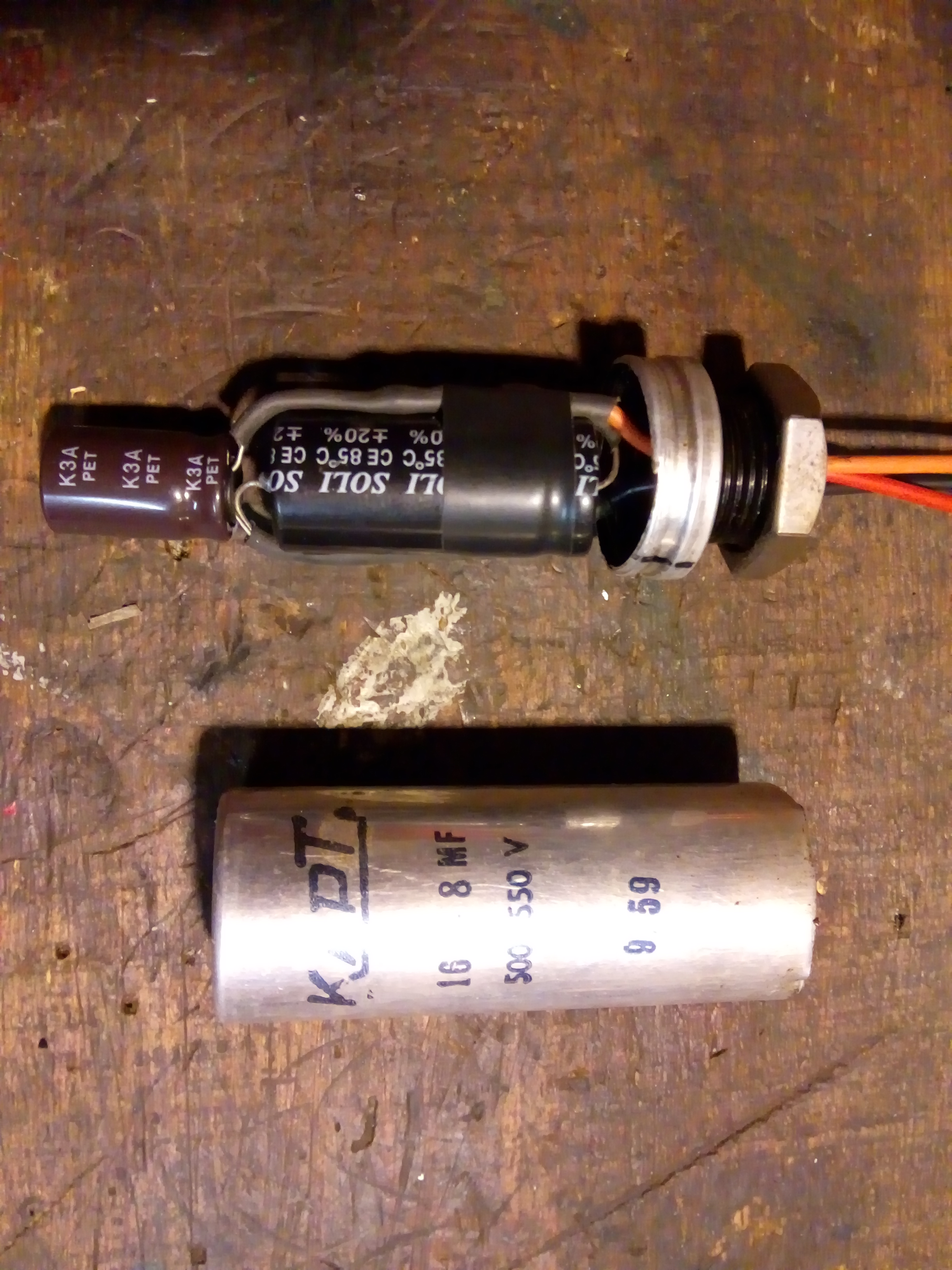

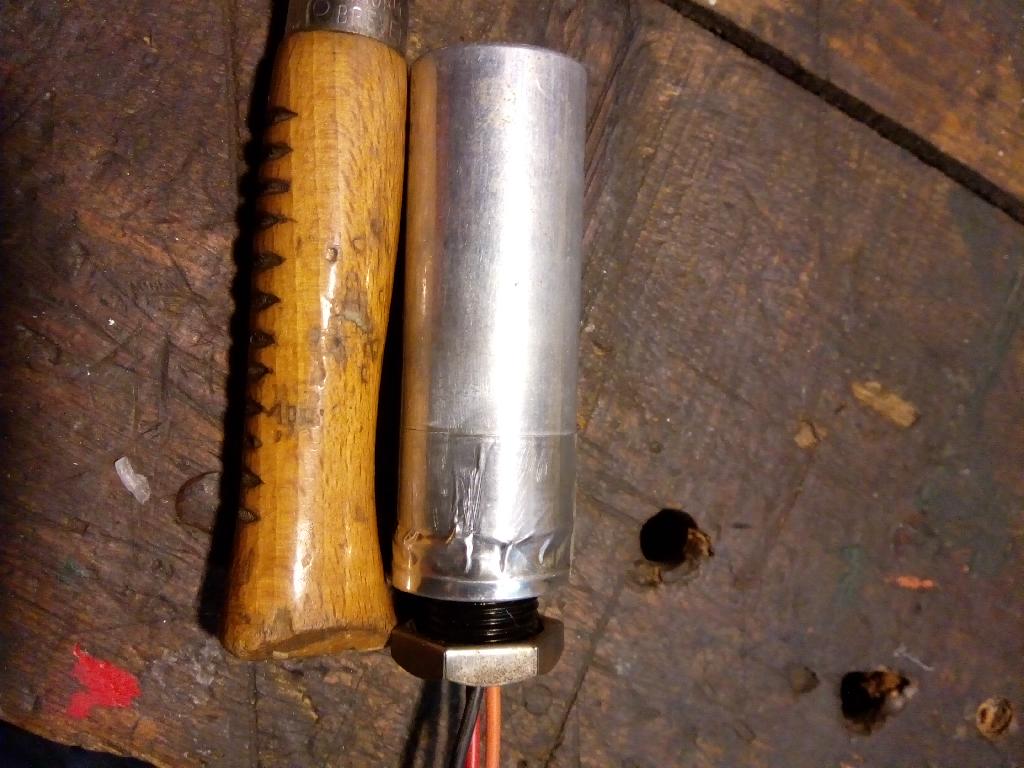

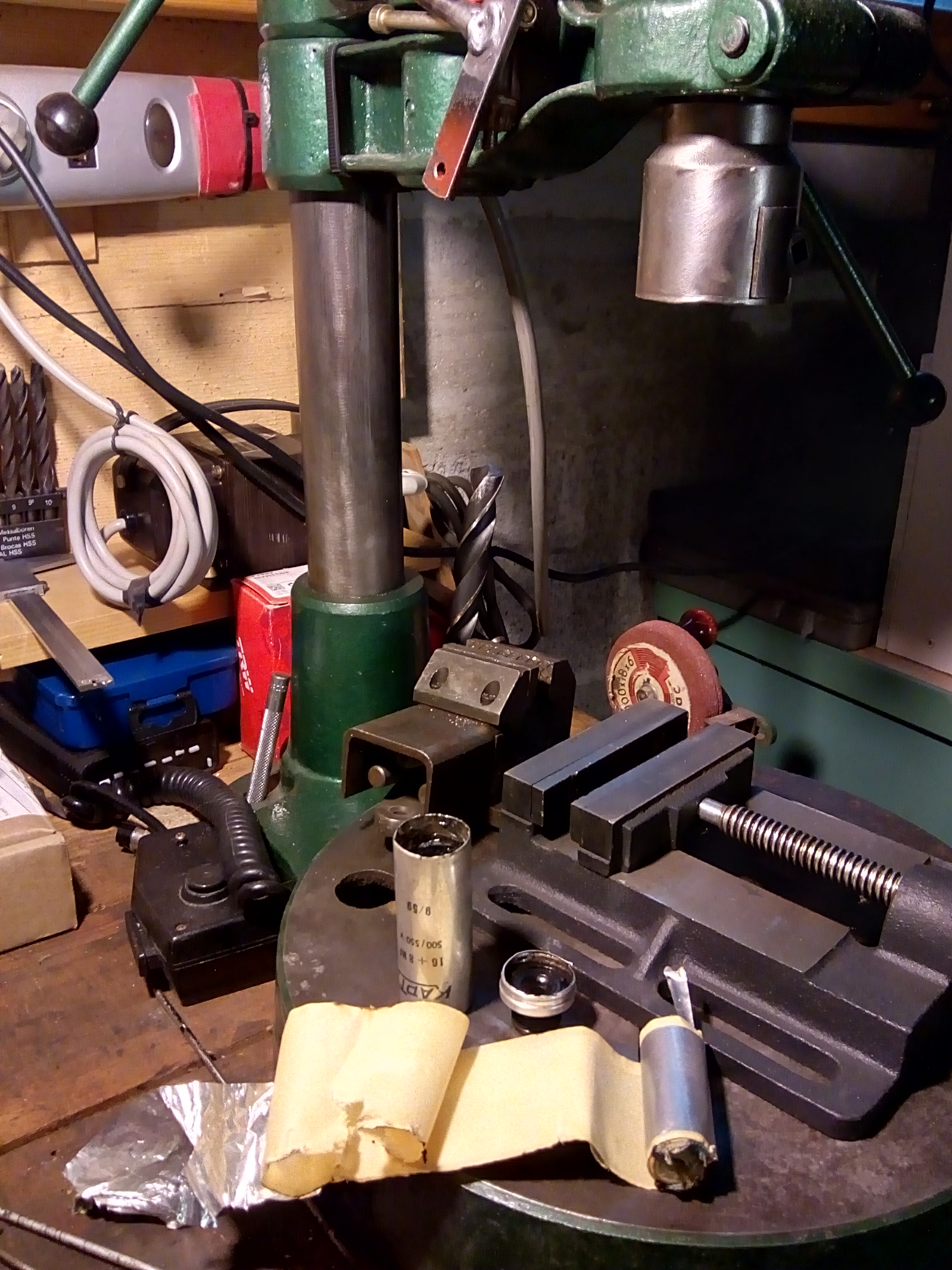

c'est bon , le tout est que cela rentre dans le tube alu une fois vidé
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 10-02-2019 à 22:37 sta |
|

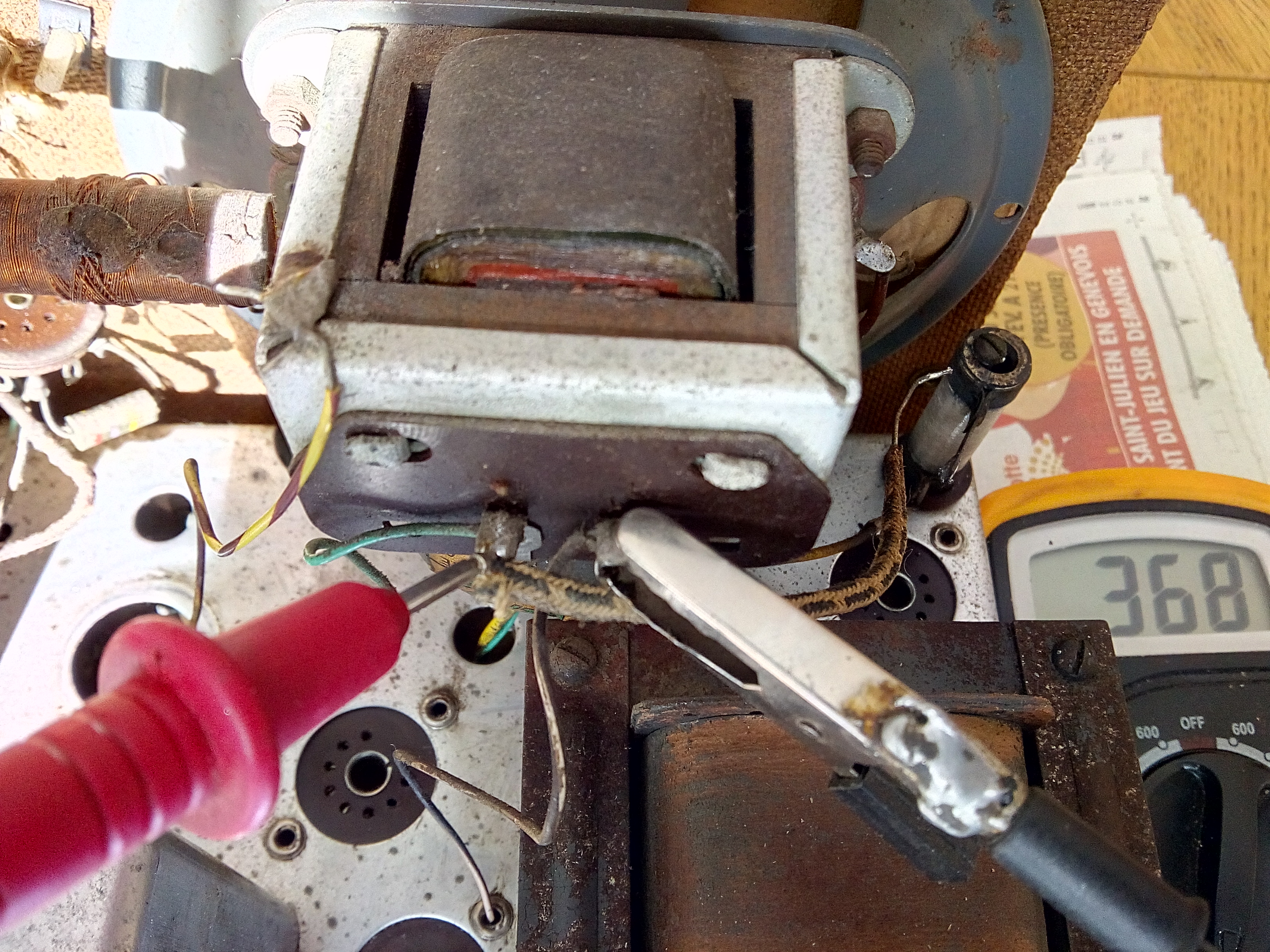

branche la tsf sans les lampes pendant 1h30 l alimentation est tiede (une ampoule e10 allumè)
| |
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 10-02-2019 à 23:25 sta |
|
Très bonne nouvelle, le transfo n'est pas HS et alimente la ligne de chauffage des tubes (commune aux lampes de cadran).
Vous pouvez avancer et remplacer les condensateurs qui vous ont été signalés. En priorité le double condo de filtrage et celui de liaison BF (le noir cylindrique a cote du transfo avec les inscriptions en dessous).
L'étape suivante sera de vérifier l'ampli BF avec la EZ80 et la 6AQ5 remises en place.
Bon dépannage,
Pascal
|
|
| Sujet : remise en état TSF Nouveau | De FOXPAT54 Le 11-02-2019 à 07:27 sta |
|
Bonjour,

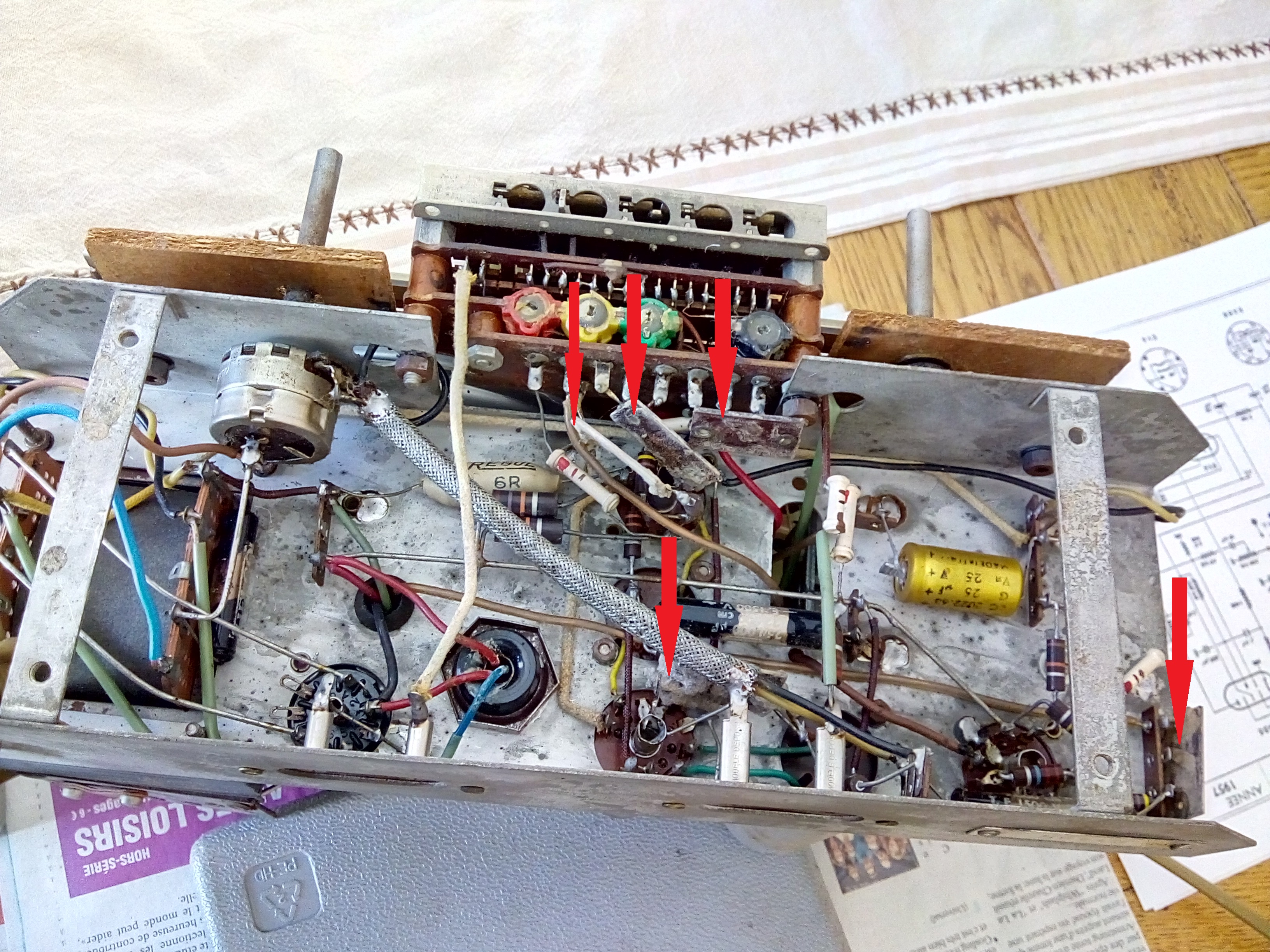

Bien sûr qu'il y a les quelques composants habituels à changer immédiatement pour un essais de mise sous tension.Farcir les condensateurs serait effectivement une opération intéressante à effectuer pour conserver l'un des aspects très particulier de ce poste qui a des composants dont la production est bien étalée dans le temps pour un montage de 1959 mais c'est tout de même assez difficile à réaliser.Si j'avais trouvé ce poste,je l'aurais laissé tel quel sans le réviser et sans l'essayer afin de le conserver intégralement dans son état d'origine mais c'est plus facile à dire quand on en a environ 200 dans sa collection.
Bon dépannage.
Patrick.
|
|
| Sujet : remise en état TSF Nouveau | De americanradios Le 11-02-2019 à 08:58 sta |
|
Faisant partie de ceux qui aiment garder d'origine mais aussi refaire fonctionner, je trouve que farcir les composants est la meilleure méthode. Il faut ''bien le faire'' pour que de l'extérieur rien ne soit visible. Par contre, je conseille une petite ''gommette'' sous le châssis pour signaler que ça a été fait... pour un éventuel futur propriétaire.

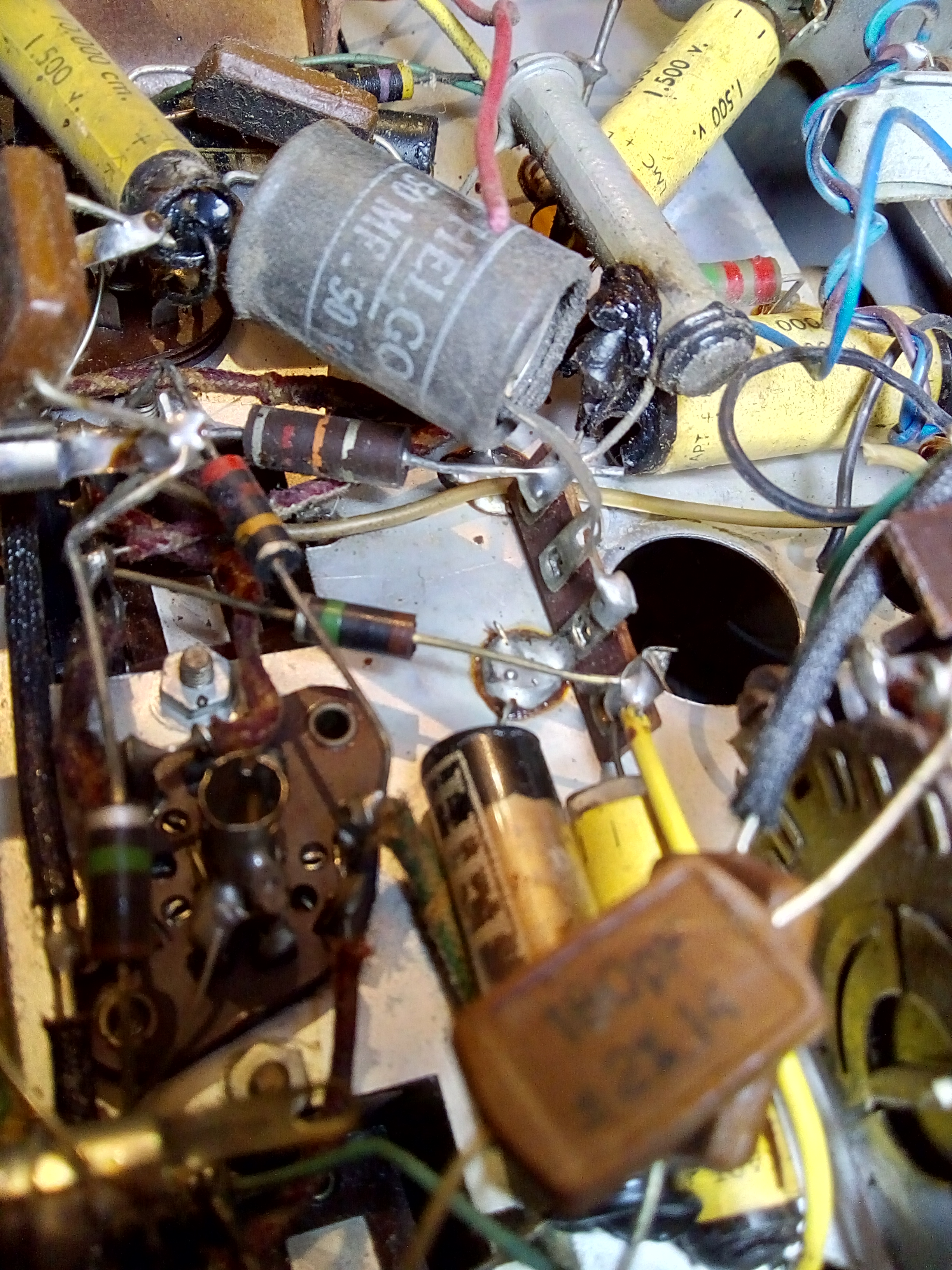

Ce qui est triste c'est la réparation visible avec des condensateurs radial et des résistances métalliques de 2,5 mm de longueur !  Je n'ai encore jamais vu de CMS !
Je fais partie des fous qui achètent en vide grenier du vieux fil secteur et des vieilles prises secteur. Idem quand je trouve du fil de câblage...
Il est vraiment joli ce petit poste et la présence d'une antenne ferrite fait qu'il va sans doute très bien fonctionner même en nos temps modernes et ''parasités''...
|
|
| Sujet : remise en état TSF Nouveau | De Pascal Le 11-02-2019 à 10:25 sta |
|
Bonjour Americanradios.
C'est bien gentil la théorie de garder l'aspect ancien des divers composants, mais pour faire fonctionner, comme prévu lors de sa conception, un récepteur ou un émetteur vieux de 40 ou 50 ans sans remplacer les résistances qui ont dans 99% des cas, changées de valeur, il faudra m'expliquer comment vous faites ?
Je connais pas mal de personne qui font ainsi, ne rien changer dans les fabrications électroniques, mais en général c'est pour les exposer sur des étagères comme collection, jamais pour les utiliser.
Des résistances de 2.5mm de longueur, je ne connais pas, une R d'1/4W faite toujours 10mm de longueur.
Pour le fil de câblage il est vrai que le fil sous coton conduit bien mieux que le fil sous plastique !
Si vous acheté une voiture des années 1950, 1960, vous roulez avec les pneus et l'huile minérale d'origine pour garder le charme du vieux ?
J'ai retapé des émetteurs, ART-13 entre de multiples autres appareils. Passé les condensateurs à la 'moulinette'. Je peux vous garantir que de nombreuses capacités d'époque, étaient plus des résistances que des capacités. Poubelle et du neuf à la place, ce qui m'a permis à la fin du 'retrofitage' de pouvoir me servir de ces émetteurs.
J'écoute les rares station étrangère en Français sur les OC, Radio Chine et radio Roumanie sur des récepteurs à tubes et la réception est aussi bonne que sur un récepteur Sangean moderne. Il faut juste une bonne antenne d'une dizaine de mètre, même intérieure, pas un simple bout de fil de 2 mètres trainant derrière le poste, vers le sol.

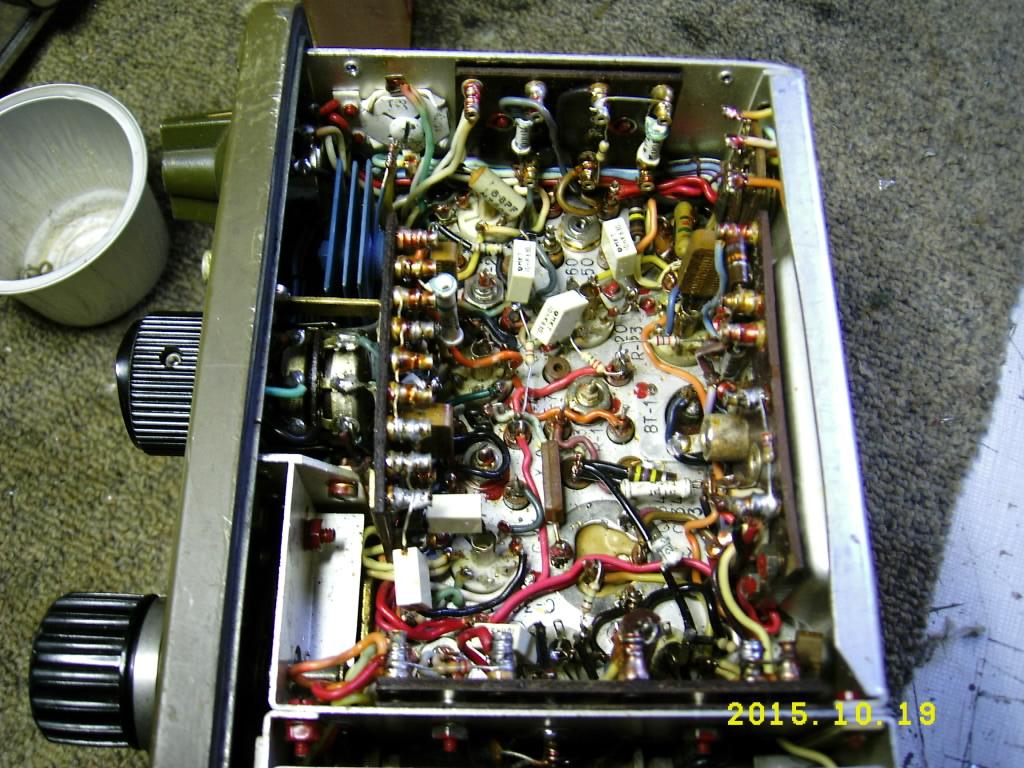

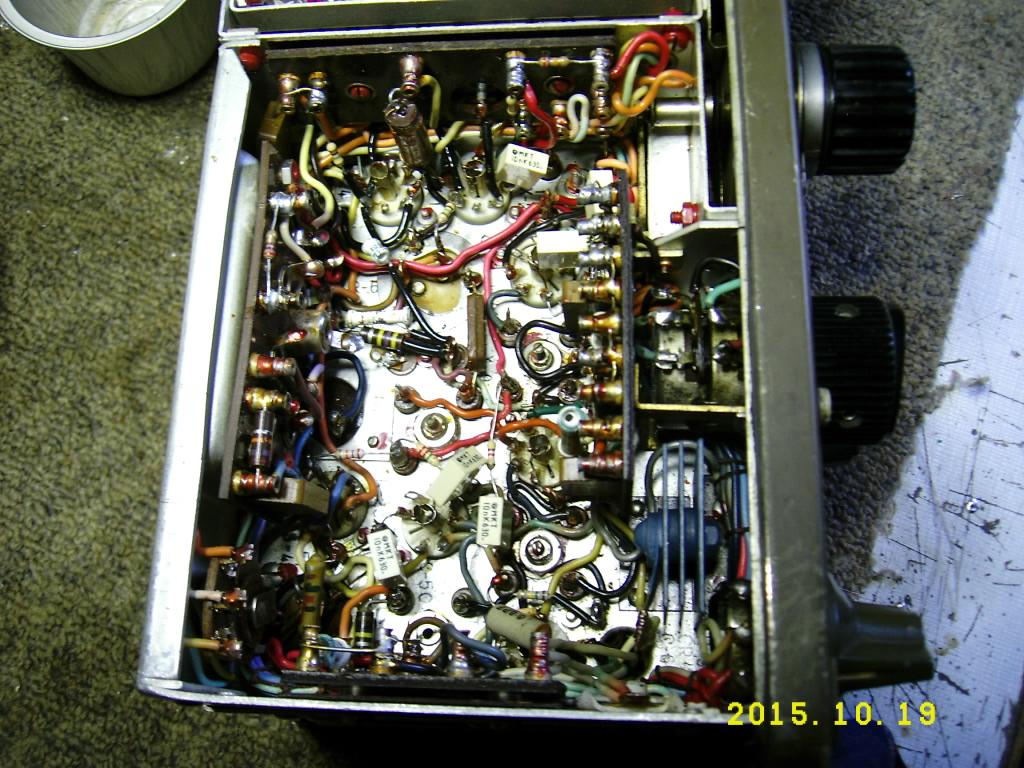

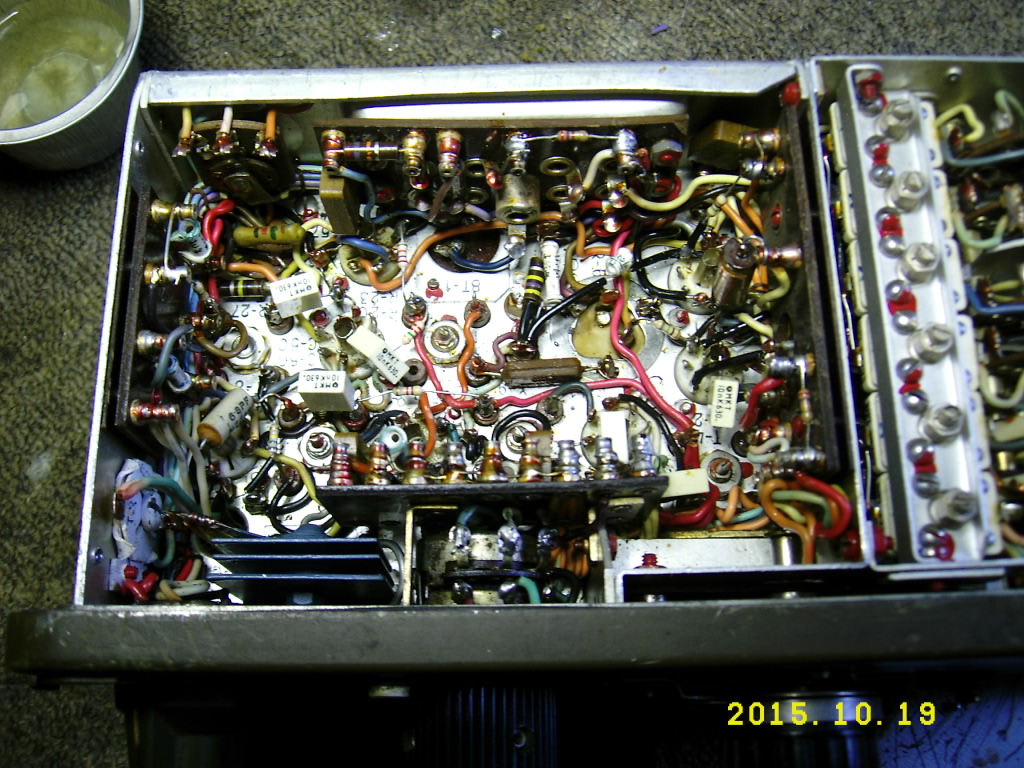

Quelques photos d'un récepteur GRC-9 avec des résistances et des condensateurs papiers en boitier plastique remplacés peur des composants modernes 10nF en boitiers blancs sur les photos.
Il ne fallait pas le faire, cela remet en cause la valeur historique de l'appareil ?
Certainement, mais je peux l'utiliser tout les jours pour faire de l'écoute, c'est cela le principal. Sur une étagère il prendrait la poussière, pas les ondes.
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 11-02-2019 à 10:29 sta |
|
des CMS ou SMD , j'en utilise sous forme de condensateurs pour ''farcir'' les composant d'origine
on achete ça au metre chez les chinois
pas besoin de beaucoup de valeurs car c'est si petit et peu cher que l'on peut en mettre jusqu'a 10 dans un condensateur de 20000cm sous verre
mais on ,e les vois pas…..
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 11-02-2019 à 10:35 cms |
| |
bonjour
j ai commande mes composants sur le net (e46) . j espere les avoir en milieu de semaine pour commencer sa reparation . aujourd huit je vais extraire le condensateur filtrage pour le couper et cacher les petits composants a l interieur.
je ne savais pas qu ils avaient fabriquer autant de magnifique postes dans les annees 50 ils ont pas chomé !!!
merci a tous pour l aide que vous m avez apporté je vais continuer "cool "
| |
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 11-02-2019 à 13:46 cms |
| |
demontage condensateur filtrage
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 11-02-2019 à 15:50 sta |
|

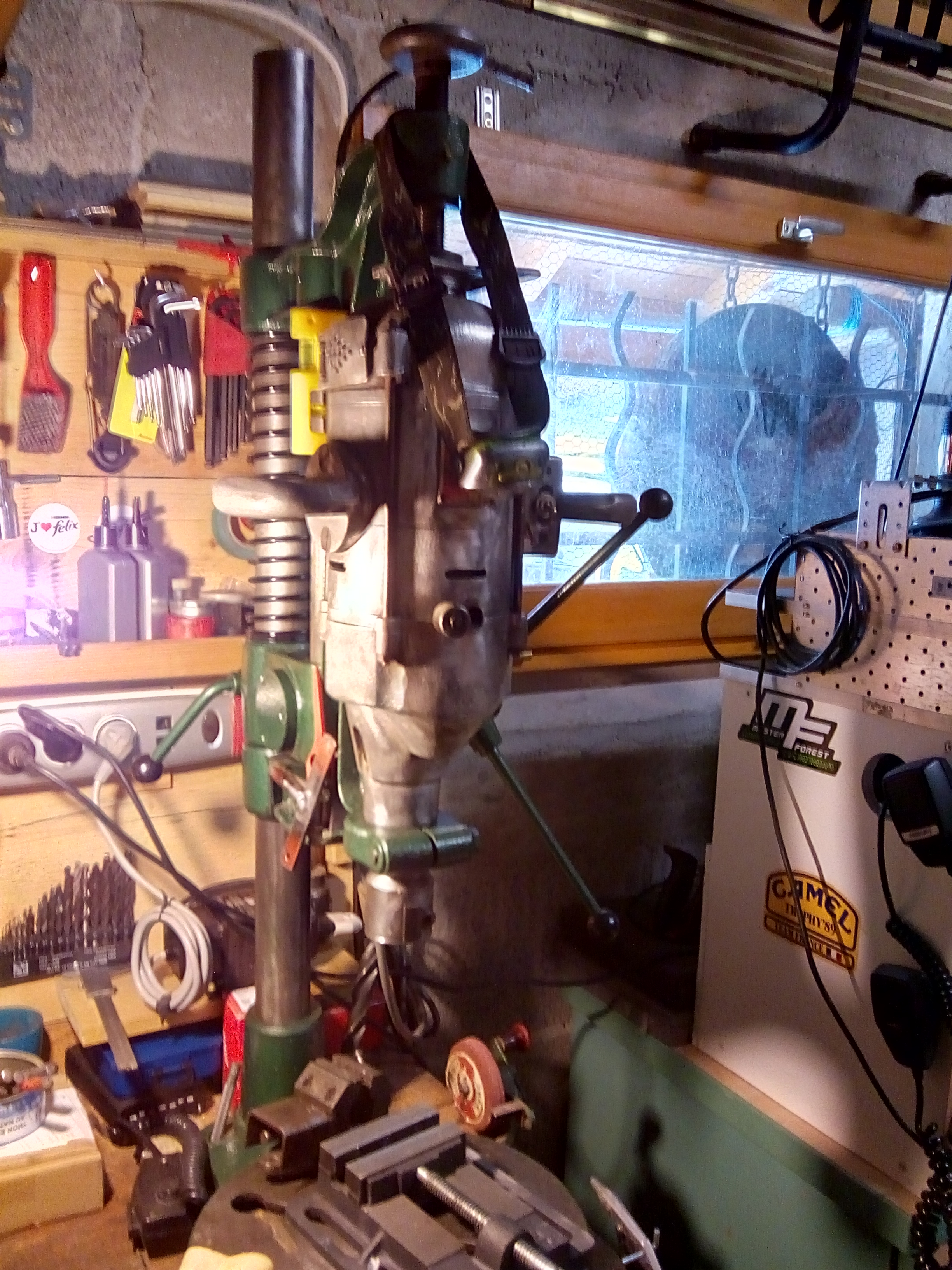

chouette la perceuse a colonne , ça fait un moment que je n'avais pas vu un mandrin comme celui ci
elle est aussi vieille que les postes radio a lampes
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 11-02-2019 à 16:39 cms |
| |
la perceuse a colonne elle est collector aussi , 110v avec transfo elle va bien grand debattement et 2 vitesses
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Schoser Le 11-02-2019 à 17:11 sta |
|
Bonjour,
à dom74 :
''démontage condensateur filtrage''
- Pourquoi l'avoir coupé au coupe-tube ?
Il suffisait de l'ouvrir proprement par la partie rabattue !
Amicalement,
|
|
| Sujet : remise en état TSF Nouveau | De Masterorion Le 11-02-2019 à 17:24 cms |
| |
Le coupe-tuve avec une rondelle en lieu de place du couteau peut tout à fait refaire le sertissage dans la gorge de la partie filetée plastique. Le condo aura juste le corps un peu plus court, ce qui ne devrait choquer que l'oeil averti -et encore.
| |
|
|
| Sujet : remise en état TSF Nouveau | De F6CER Le 11-02-2019 à 17:39 sta |
|
sinon on peut refermer avec du ruban adhésif alu , ça passe pratiquement inaperçu
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 11-02-2019 à 17:49 sta |
|
j'utilise une technique légèrement differente
au coupe tube molette neuve bien affutée je coupe a raz du sertissage
ce qui me permet de garder la partie qui se trouve derriere le sertissage ou s'enmanche la piece isolante
le vidage est plus difficile a cause de l'etranglement c'est la contrepartie
et je remonte le tube d'alu colle a la cyanolit sur la piece isolante
si la capa est a sortie sur fils faut ajouter un fil de masse
si la capa est a sortie sur cosses il faut percer 2 ou 3 trous de 1mm dans la piece isolante pou les souder sur les cosses, car a l'interieur s'est de l'alu insoudabble et il faut reconstituer la masse car le sertissage disparu ne remplit plus son role de mise a la masse
|
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 11-02-2019 à 18:46 sta |
|
Bonsoir,
Pour la perceuse, je propose Val d'or, Silex ou peut être Peugeot.
Suis je dans le vrai ?
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 11-02-2019 à 19:52 sta |
|
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 11-02-2019 à 23:08 cms |
| |

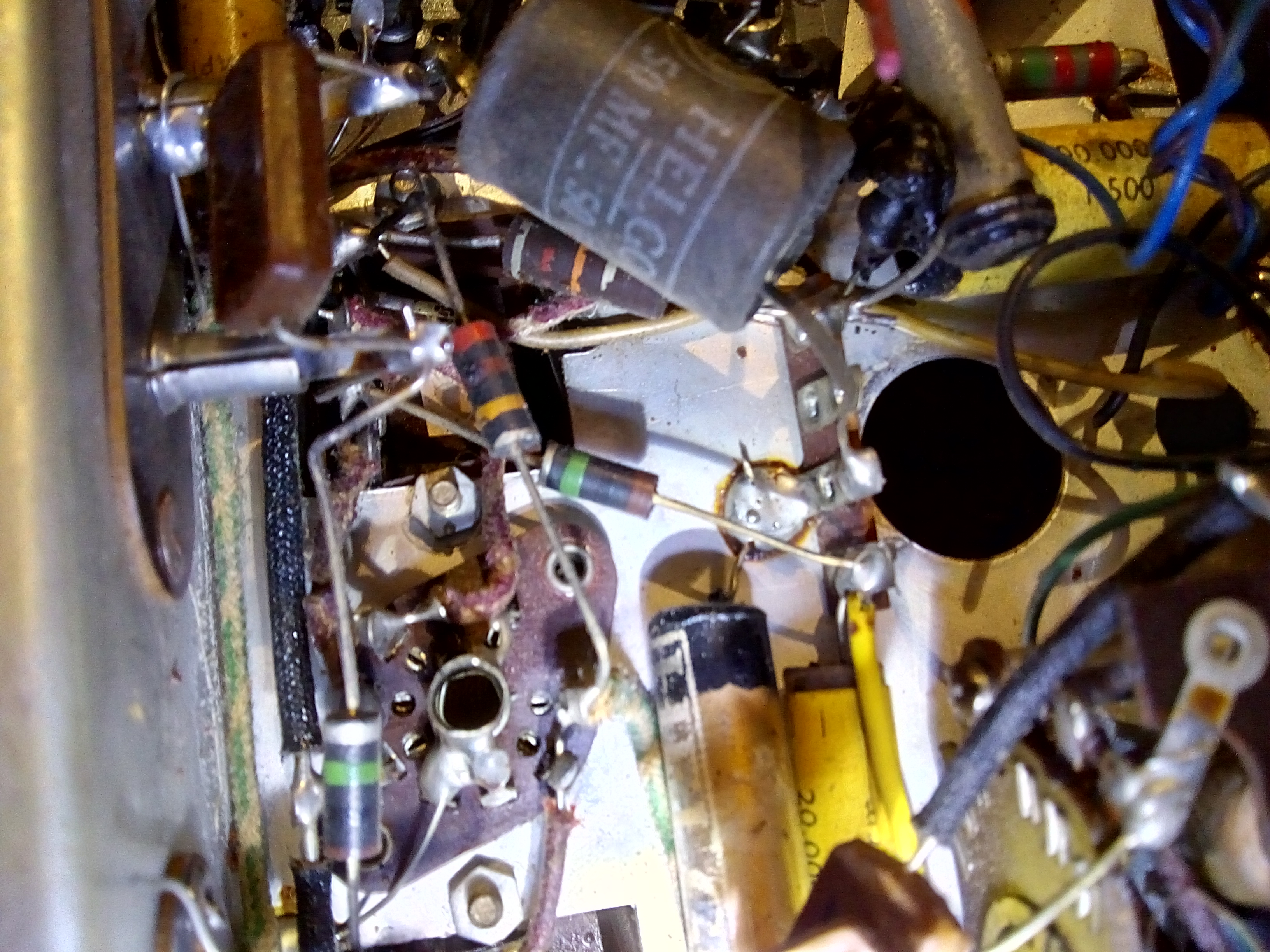

bonsoir
la reponse dans la photo
c est vrai j aurais pu faire mieux couper au sertissage aurait ete mieux donc la ruban adhesif
quelqu'un aurait il un schema explicatif pour l assemblage et branchement des 2 condensteurs filtrage
j ai un fil noir masse chassis , rouge a l alimentation , jaune ?  ( photo )
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 11-02-2019 à 23:31 sta |
|
vous ave donc un codensateu d'où il sortait 3 fild un noir un rouge et un jaune , si oui faites ce qui suit
les deux condensateur on comme masse commune le chassis le fil noir
un condensateur a son + relie au fil rouge
le 2 eme condensateur a son + relie au fil jaune
je mettrai le 16 µ sur le fil rouge ( tete de filtrage)
le 8µ sur le fil jaune apres la resistance de filtrage
si ce n'est pas efface ces indication doivent etre marquée sur le tube alu
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 11-02-2019 à 23:37 sta |
|
la grosse resistance au corp gri un bout noir et un point orange au milieu doit etre la resistance de filtrage HT
branchée d'un cote au fil rouge de votre capa et de lautre au fil jaune de la capa
si j'ai bien vu sur la photo mais pas facile……..
il faudrait quand meme mettre la main sur un schema approchant cela faciliterait les choses
|
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 12-02-2019 à 00:48 sta |
|
Bonsoir,
Corps-Bout-Point en Gris-Noir-Orange, c'est quand même 80k, trop pour une résistance de filtrage HT.
Le HP n'est pas à excitation ? une photo de profil côté HP lèverait le doute.
La résistance grise serait plutôt la charge d'anode de la lampe préampli BF. Elle a l'air reliée d'un côté au +HT de la seconde cellule de filtrage et de l'autre au condensateur de liaison de la finale BF.
Pascal
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 12-02-2019 à 01:37 cms |
| |

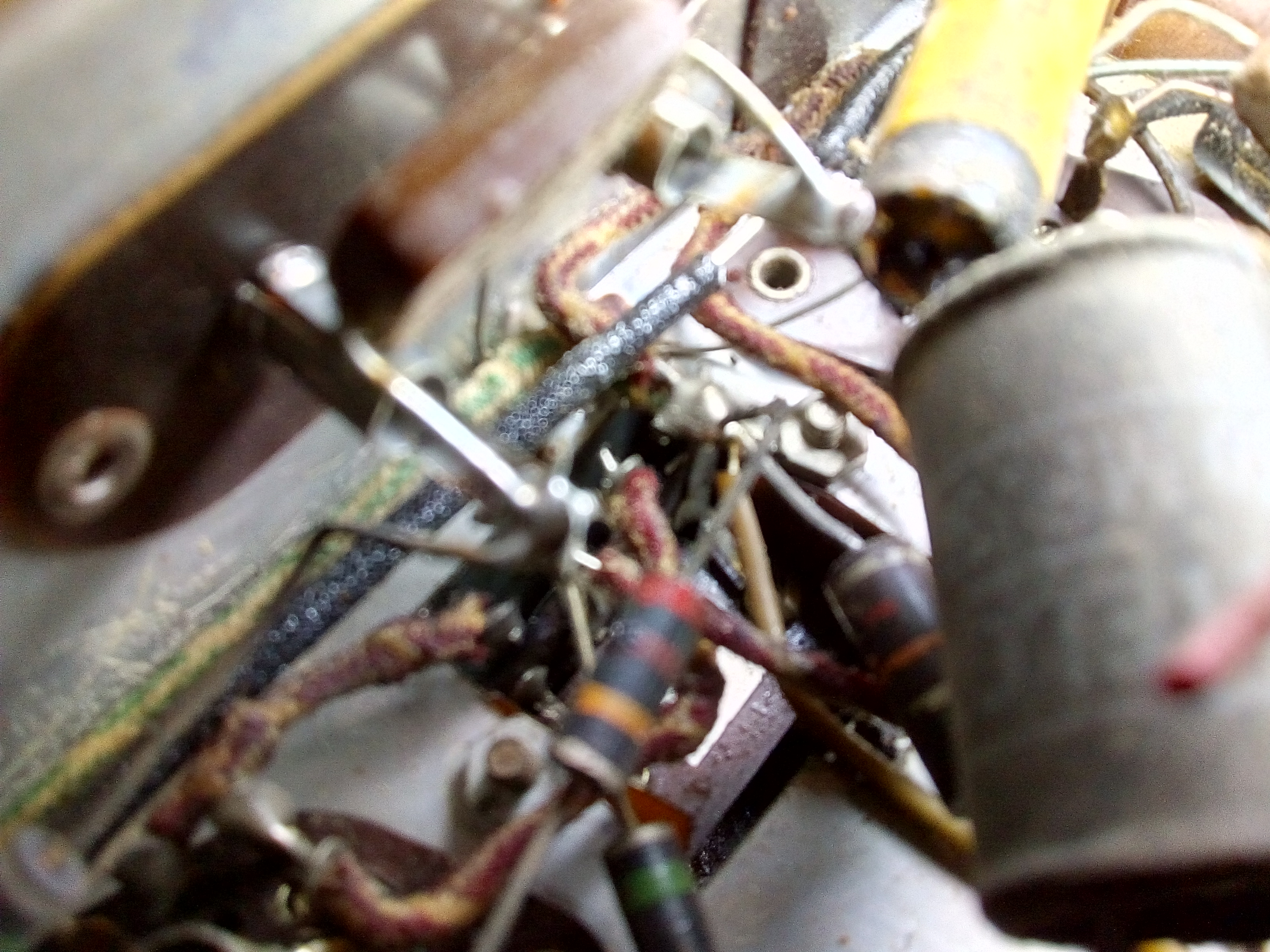

nouvelles vue pour le fil jaune du condensateur filtrage
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Masterorion Le 12-02-2019 à 06:00 cms |
| |
Je suppose que la finale est polarisée via une R de cathode ?
Quand un condo double à 3 fils de sortie, c'est toujours la première chose à vérifier, parce qu'il se peut que l'un des condos (celui de tête de filtre) ait son négatif sur le fil et l'autre sur la carcasse en alu.
| |
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 08:43 sta |
|
de toutes les façons le cablage est'' tres tasse'' et sur photos c'est inextricable.
je n'ai pas reussi a reperer la resistance de cathode de l'EL84, pourtant il doit y en avoir une car sur la photo du chassis on voit nettement que le PM de l'entoulement HT est a la masse; ce qui exclu une polar par le moins
donc le condensateur gris Helgo ? de 50µ doit etre le decouplage de cathode
dans ce poste il semble ? que la distribution de la HT soit faite en fils de couleur jaune…..
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 08:46 sta |
|
remplacer EL84 par 6AQ5
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 09:09 sta |
|
sous toutes reserves j'ai essayé d'identifier ce que je vois sur la photo chassis
mais je n'ai toujours pas pu reperer le fil jaune 3eme fil du condensateur alu ni la resistance ou self de filtrage HT
je me demande si elle ne datait pas sur le dessus du chassis ou un HP a excitation
la resitance de 80K n'est effectivement pas le filtrage HT mais plutôt un resistance d'anode
| |
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 12-02-2019 à 09:24 sta |
|
| |
|
| Sujet : remise en état TSF Nouveau | De blaisepascal Le 12-02-2019 à 09:27 sta |
|
Eh bien on est d'accord.
Je pense que le fil jaune du condensateur de filtrage arrive sur le bout noir de la résistance grise.
Pascal
|
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 09:31 sta |
|

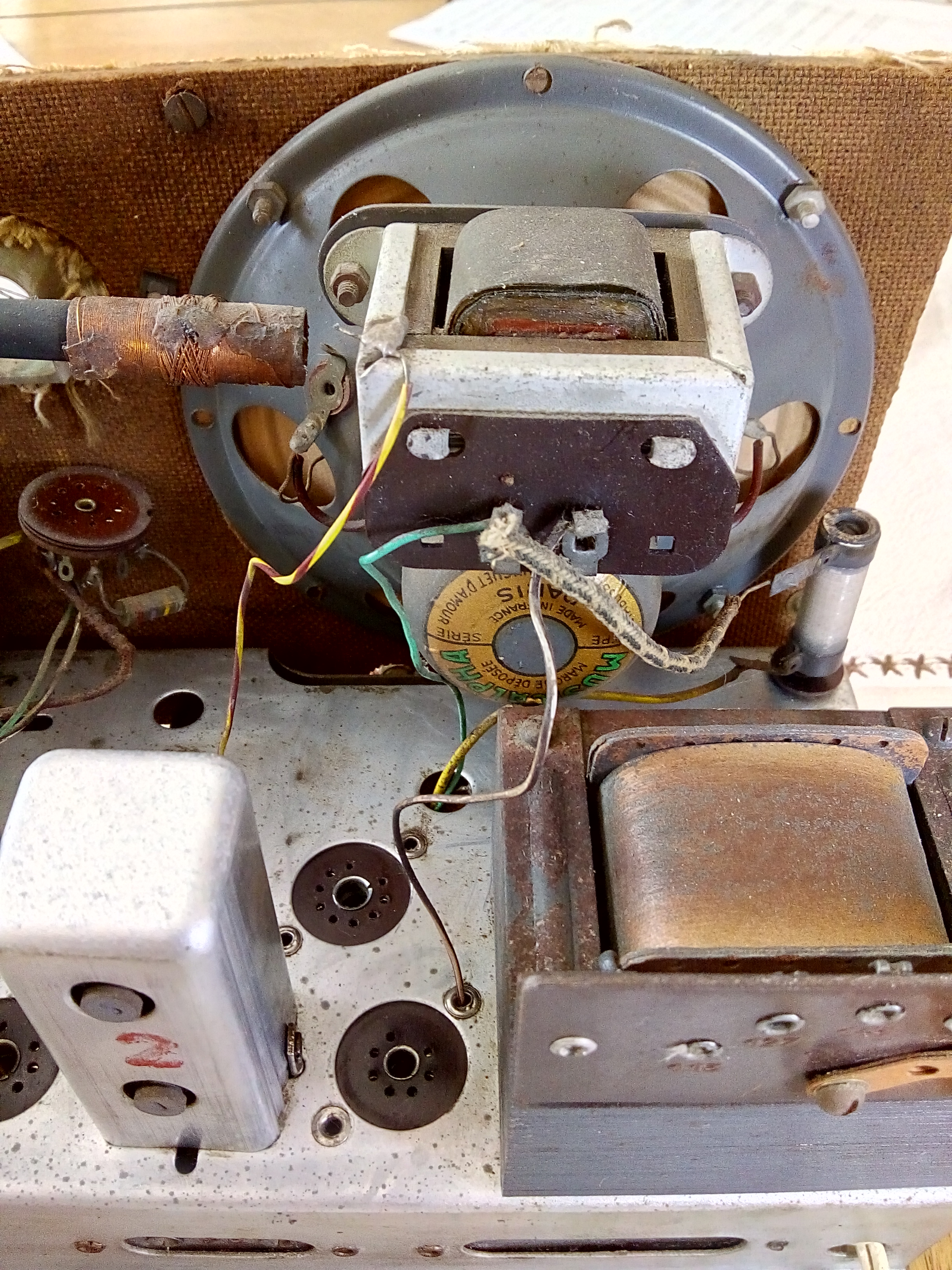

maintenant il nous faudrait une bonne photo de la culasse du HP et du transfo de HP , le filtrage alim doit etre par la…...
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 12-02-2019 à 09:59 cms |
| |
bonjour

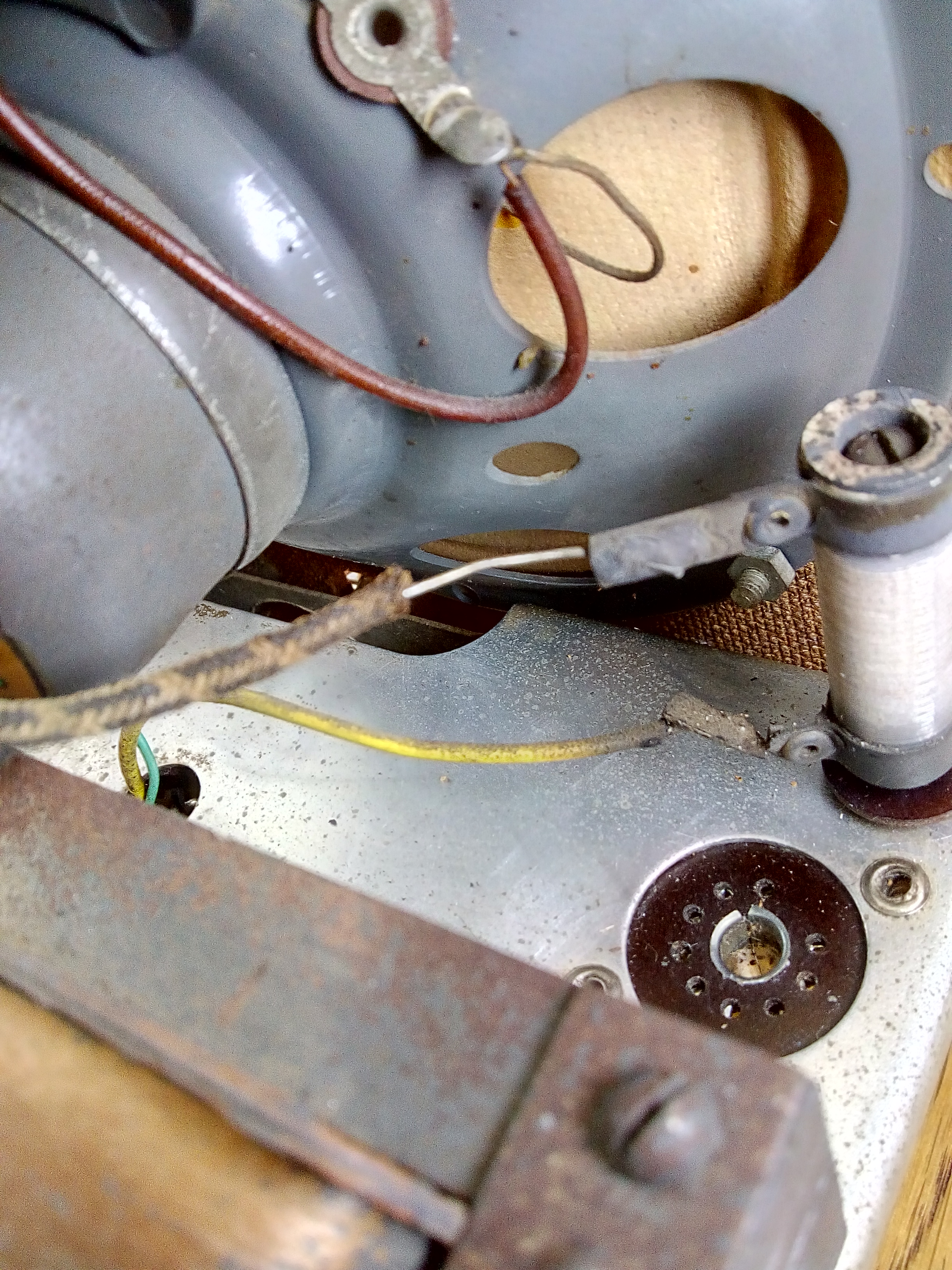

j ai mis des nouvelles photos
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 10:21 sta |
|
elle est là la resistance de filtrage HT et elle a eu un peu chaud….
verifier sa valeur en la debranchant d'un coté
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 10:22 sta |
|
j'ai commence a faire un schema de ce que l'on connait du poste
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 10:28 sta |
|
mise a jour du schema probable
| |
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 12-02-2019 à 11:49 cms |
| |

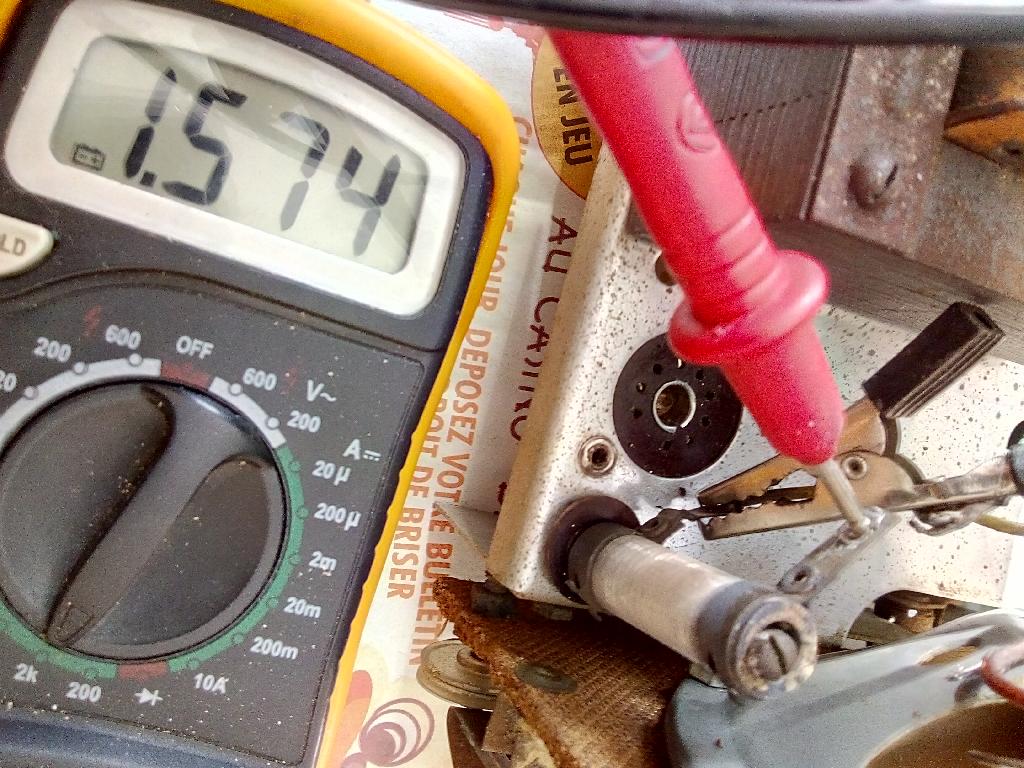

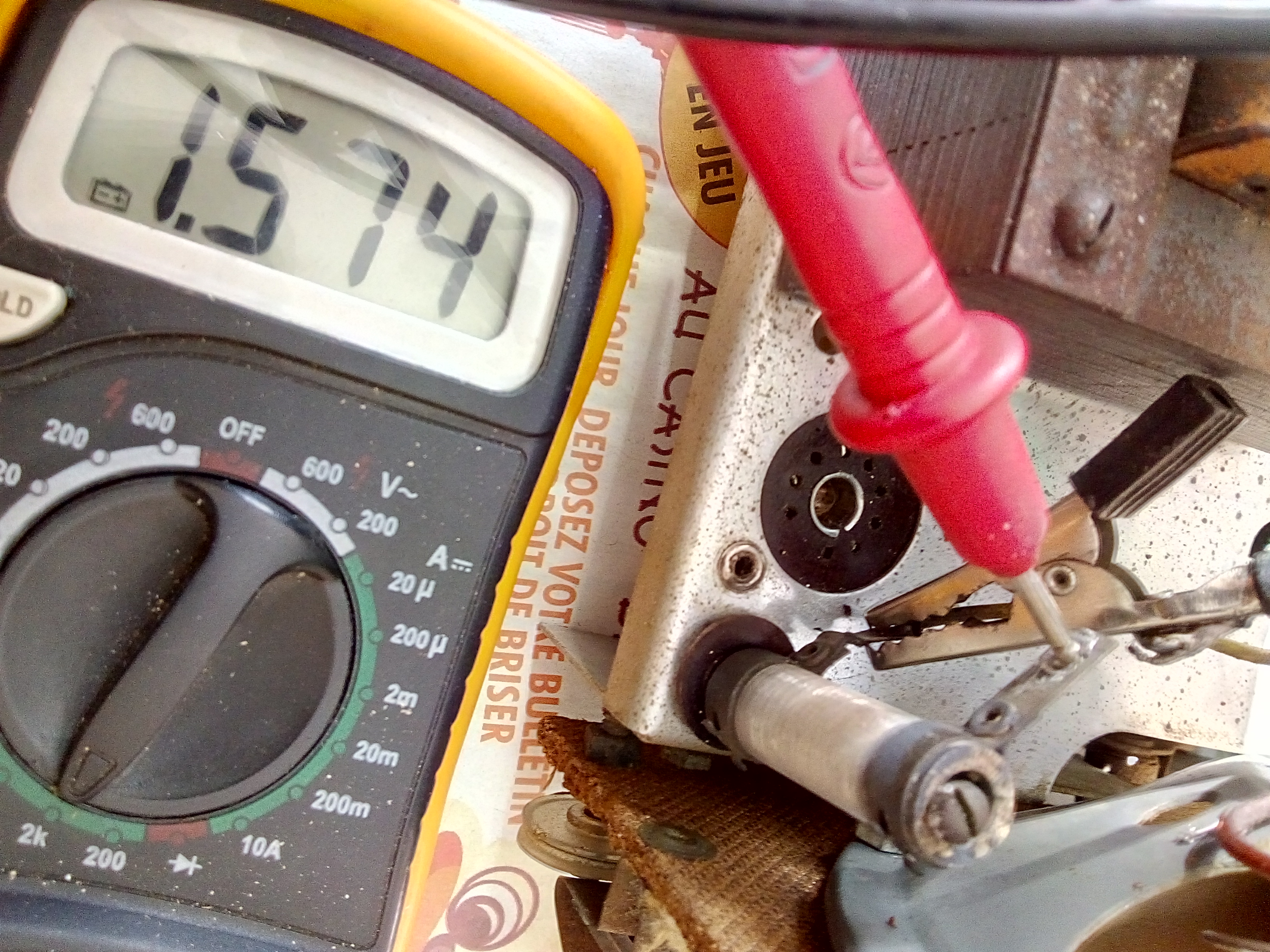

valeur resistance filtrage 1.574
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 11:57 sta |
|
OK je corrigerais la 2.2K que j'avais mis au pif
pouvez vous verifier que le schema pour la partie EZ80 et 6AQ5 est bien conforme a ce que vous avez et qu'il ne manque pas de composants
pour vous faciliter la tache j'ai mis en bas les brochages des tubes vus de dessous
mesurez aussi la resistance de l'enroulement primaire du transfo de HP
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 12-02-2019 à 13:03 cms |
| |
hp 368 voir image si correcte
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 13:22 sta |
|
oui c'est ça : resistance de 250 a 400 ohms
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 12-02-2019 à 13:46 cms |
| |
pour ez80 et 6aq5 le fil passe dans le sertissage( oeillet) er soude a la resistance 10000cm voir image
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 14:42 sta |
|
si vous pouviez indiquer sur vos photos avec paint ou autre ce dont vous parlez ce serait plus evident
ou sur le schema
ce que vous appelez œillet c'est le petit tube au centre du support
10000cm n'est pas une resistance mais un condensateur de 10nF ou 10000pF
je vous conseille de telecharger sr le net le livre de Aisberg '' la radio mais c'est tres simple '' et de le lire, cela vous donnera une idée de ce qu'est un poste de radio , vous y apprendrez les symbloles et a lire un schema
la je crois qu'on est parti pour 1000 posts avec peu de chances d'arriver au bout
le probleme c'est que l'on ne parle pas la meme langue
je vous demande de verisier une resistance d'un primaire de transfo , pas de reponse
le depannage est qq chose de logique
a question posée la reponse doit etre precise car de cette reponde depend la suite du raisonnement de depannage
quand vous me posez une question sur un composant ou je n'ai pas comme vous la vue en 3D du chassis, si vous ne mes dites pas exactement ou il est raccordé je ne peux pas inventer ce que je ne vois pas
je pense que ce condensateur doit etre raccorde entre l'anode de la 6AQ5 et la masse de l'autre cote mais je ne vois ni l'un ni l'autre….
je vous ai indiqué les noms des électrodes de la 6AQ5
apprenez a les reconnaitre et utilisez les
| |
|
| Sujet : remise en état TSF Nouveau | De Radiolo Le 12-02-2019 à 14:51 sta |
|
M... pas passe une fois de plus
| |
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 21-02-2019 à 18:27 cms |
| |
bonsoir

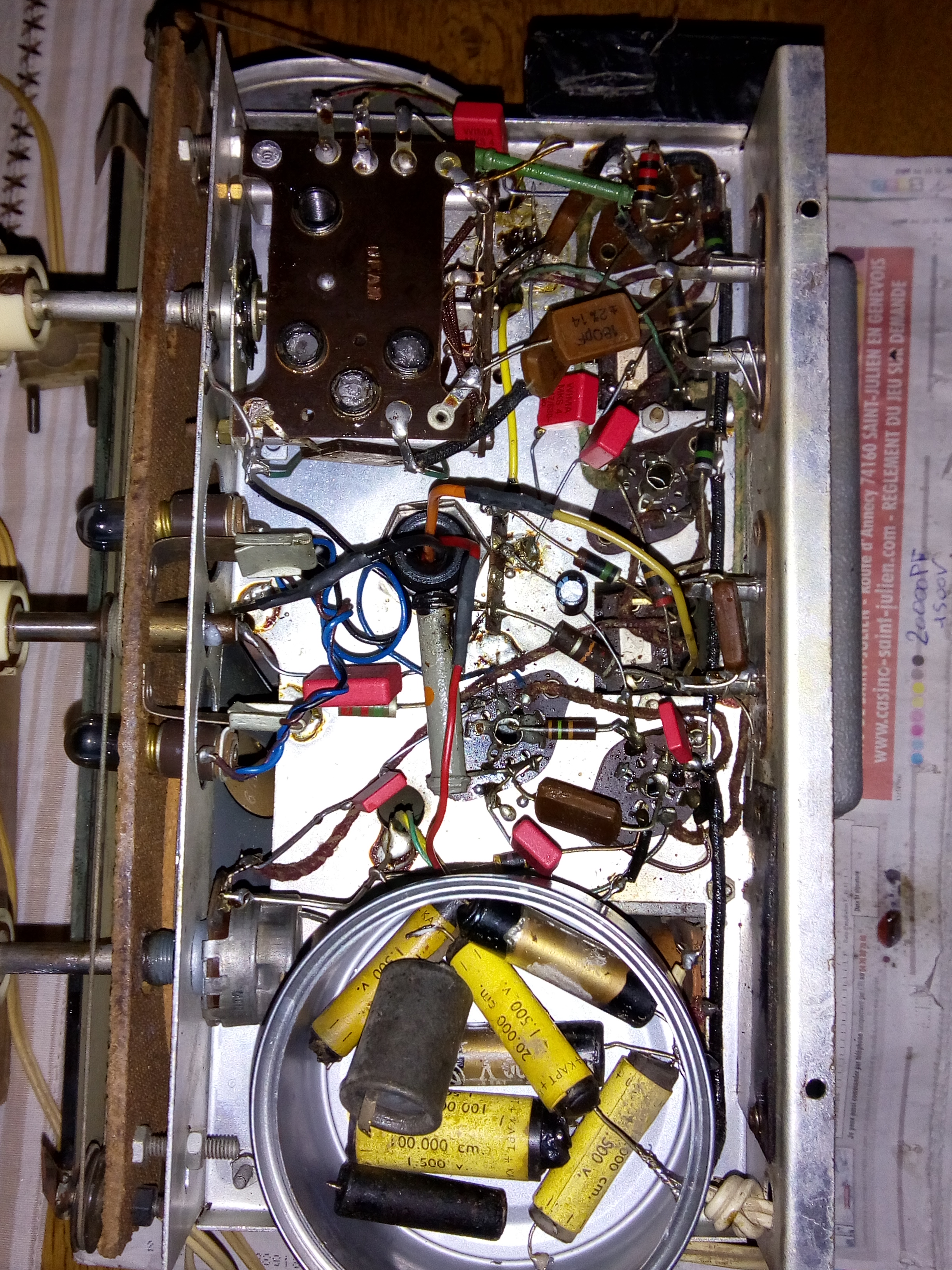

j ai reçu mes condensateurs et remplacer les anciens
pas facille les soudures au debut mais bon j ai essaye de faire du mieux que j ai pu
j ai du rachete un autre fer le premier a dure 20mn
j ai branche le poste tsf sonorton et il fonctionne
l oeil magique ne s allume pas donc je pense qu il faut la changer EM80 ( contacts ok)
c est encourageant
dominique
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 21-02-2019 à 18:54 sta |
|
Bonjour,
Effectivement, c'est encourageant!
Attention: le passe fil du cordon d'alim scindex a disparu.
Ce cordon qui traverse le châssis risque fort d'être endommagé par la découpe souvent mal ébavurée.
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 21-02-2019 à 18:57 cms |
| |
un condensateur helgo 20000pf-1500v equivalent 20nf 0.020uf a ete par un 0.022uf est ce genant (pret de l alimentation je ne pouvais pas lire les references)
cdlt dominique
| |
| |
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 21-02-2019 à 19:09 sta |
|
Bonsoir,
Les fabricants de TSF admettaient une tolérance des valeurs de composants de 10%.
Les résistances de forte valeur de cette époque vieillissaient fort mal.
Il serait bon de vérifier les valeurs des résistances au niveau de l'EM80.
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 21-02-2019 à 19:21 cms |
| |
bonsoir
le passe fil est en stock ok
il me faudra 2 ampoules 6v e10
un fil pour le curseur qui vient de ceder
pour la resistance au niveau de l EM80 je vais la controle ok
| |
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 05-03-2019 à 16:24 cms |
| |
Bonjour,

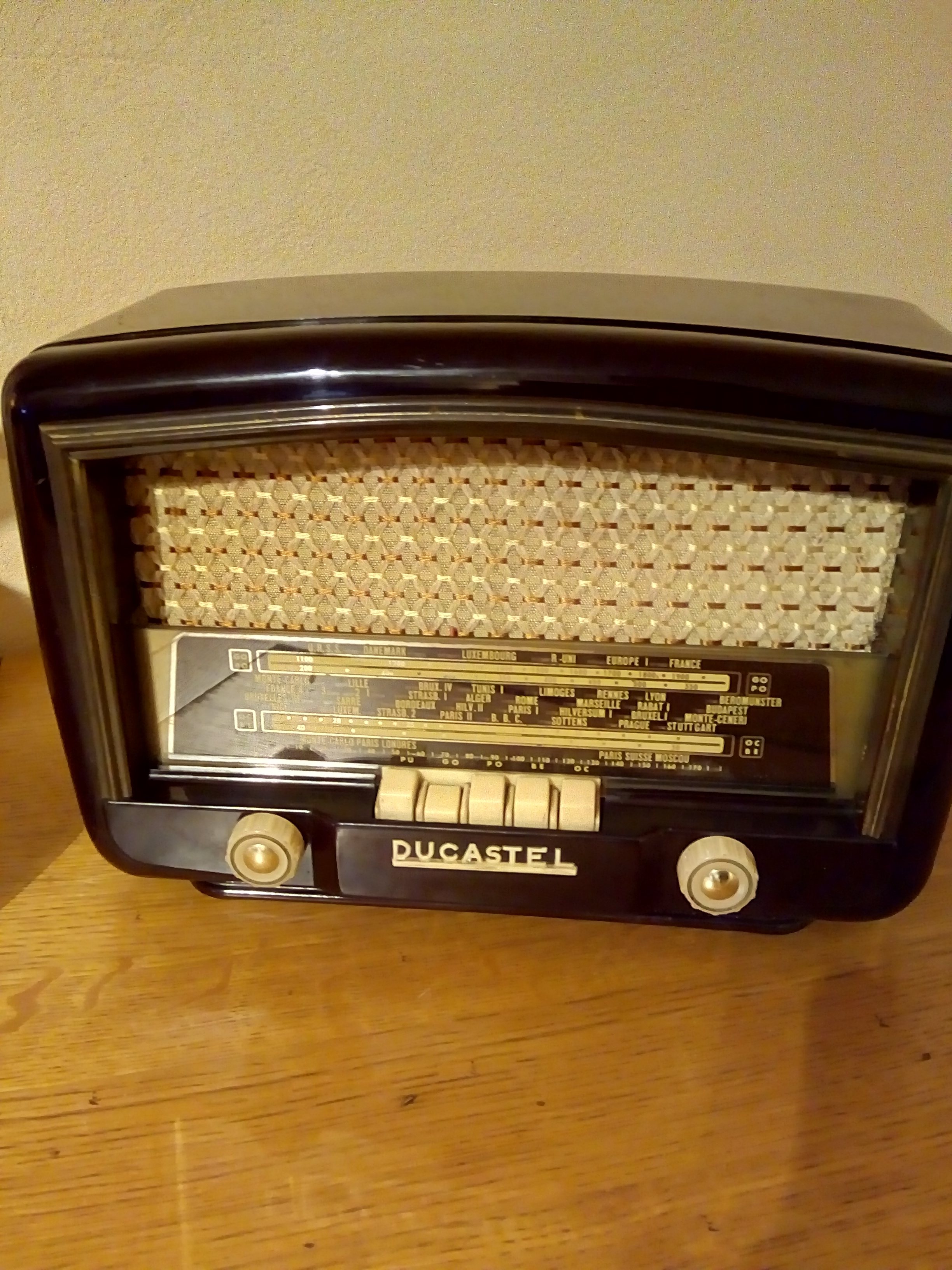

Je voudrais faire une révision de la tsf "Ducastel Romance", elle fonctionne mais le son n'est pas fort et grésille un peu.
Je veux changer les condensateurs car pour certains je pense que c'est bon, mais pour d'autres j'aurais besoin d'aide (je ne suis pas un technicien électronique)
Si quelqu'un peut me confirmer l'équivalence de ces condensateurs je suis preneur!
- condensateur filtrage 2x20 mf 400v = 22 uf 450v

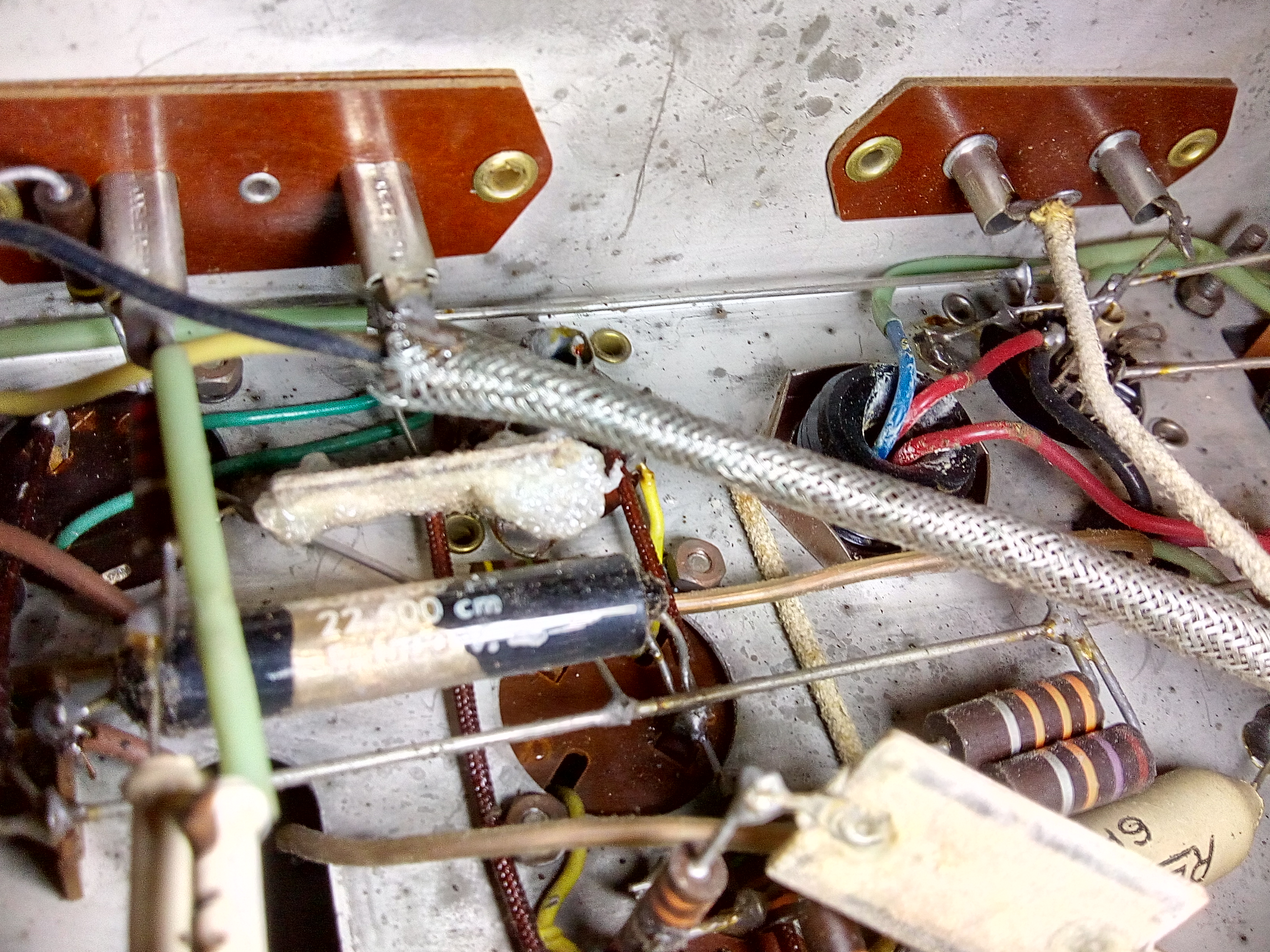

- condensateur 22500 cm 1500v = 33 nf 630v
- condensateur 25 uf 25v =33 uf 25v
- condensateur 5000 pf 1500v = 4.7 nf 630v
- condensateur 9000 cm 1500 v = 10 nf 630v

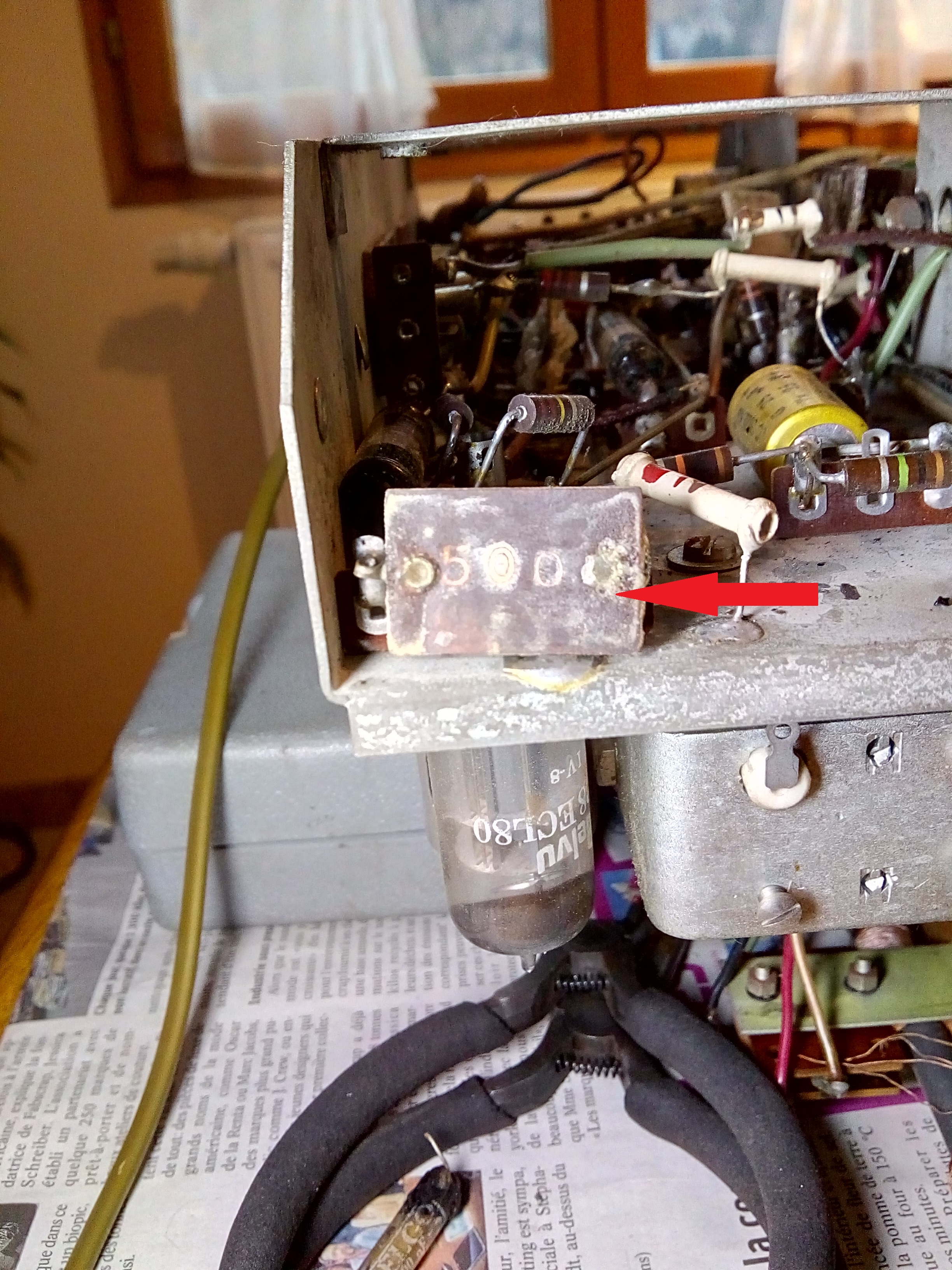

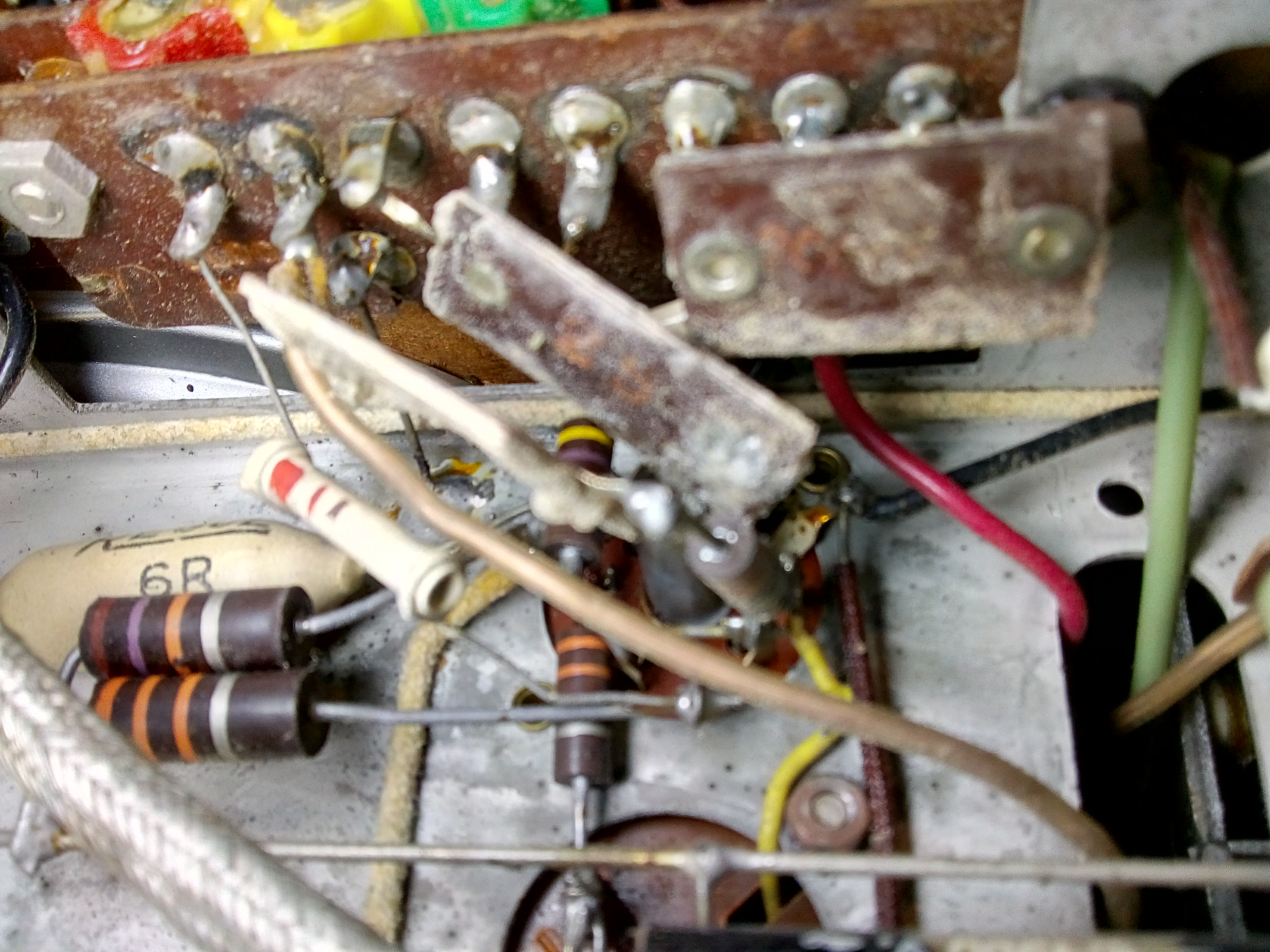

Dans la photo jointe 5 flèches ducastel les 5 flèches rouge montrent-elles des condensateurs? Et si oui pourrais-je avoir les références?
| |
| |
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 05-03-2019 à 16:37 cms |
| |
ci-joint un schéma éléctronique de ducastel romance
| |
| |
|
| Sujet : remise en état TSF Nouveau | De omale 13 Le 05-03-2019 à 18:07 sta |
|
bonjour
pour la correspondance tout OK
pour les flèches oui des condo Mika et tubulaire
valeur certainement ce qu'il y a d'écris sur le schémas coté gauche
entre 50 pf et 200 pf
ATTENTION si pour une raison ou autres tu change un de C condo
remet exactement la même longueur de connexion et valeur
|
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 05-03-2019 à 18:32 sta |
|
Bonsoir,

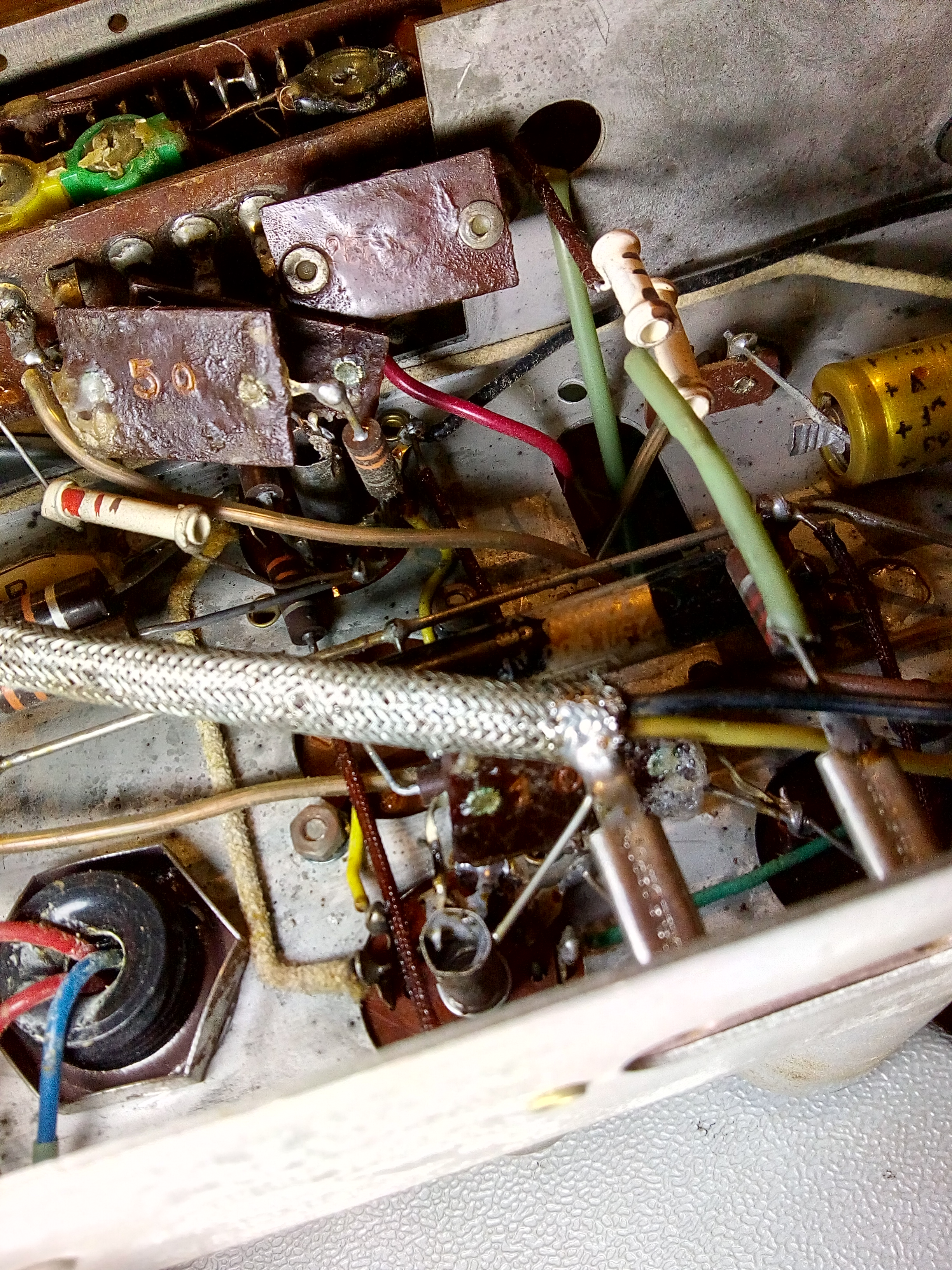

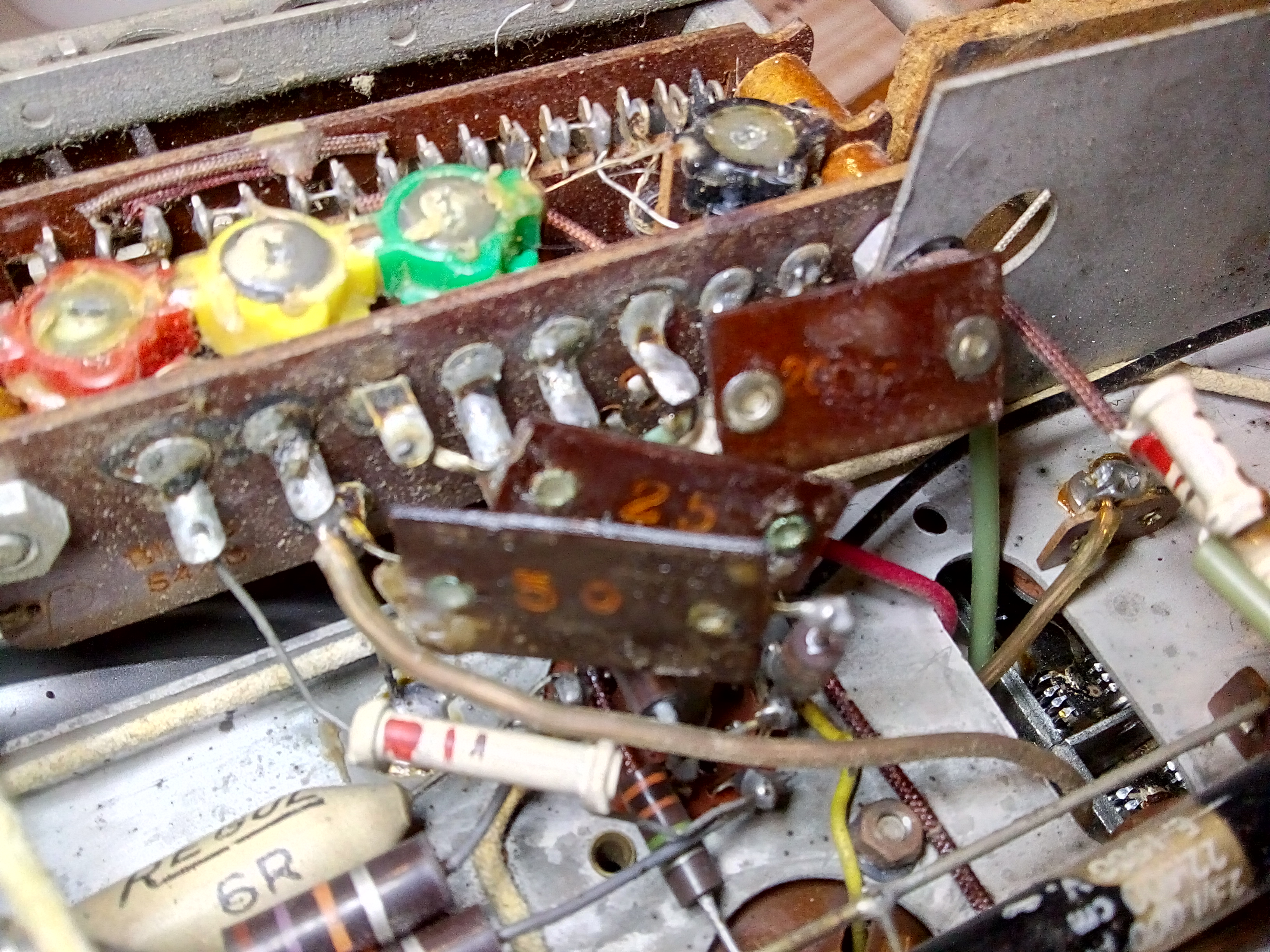

Les capas mica ( photo 1 et 3 du message 16 h 24 ) sont très rarement en cause.
|
|
| Sujet : remise en état TSF Nouveau | De omale 13 Le 05-03-2019 à 18:43 sta |
|
re
Michel exact mais celle ci semble êtres envahi
d'oxydation et dans ce cas les rivets ne font plu contact
mais C peut-être l'image qui fausse la netteté
dans tous les cas ça se contrôle très bien
|
|
| Sujet : remise en état TSF Nouveau | De Michel87 Le 05-03-2019 à 19:47 sta |
|
Bonsoir omale 13
Exact, je n'avais pas remarqué l'oxydation de la capa
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 05-03-2019 à 19:53 sta |
|

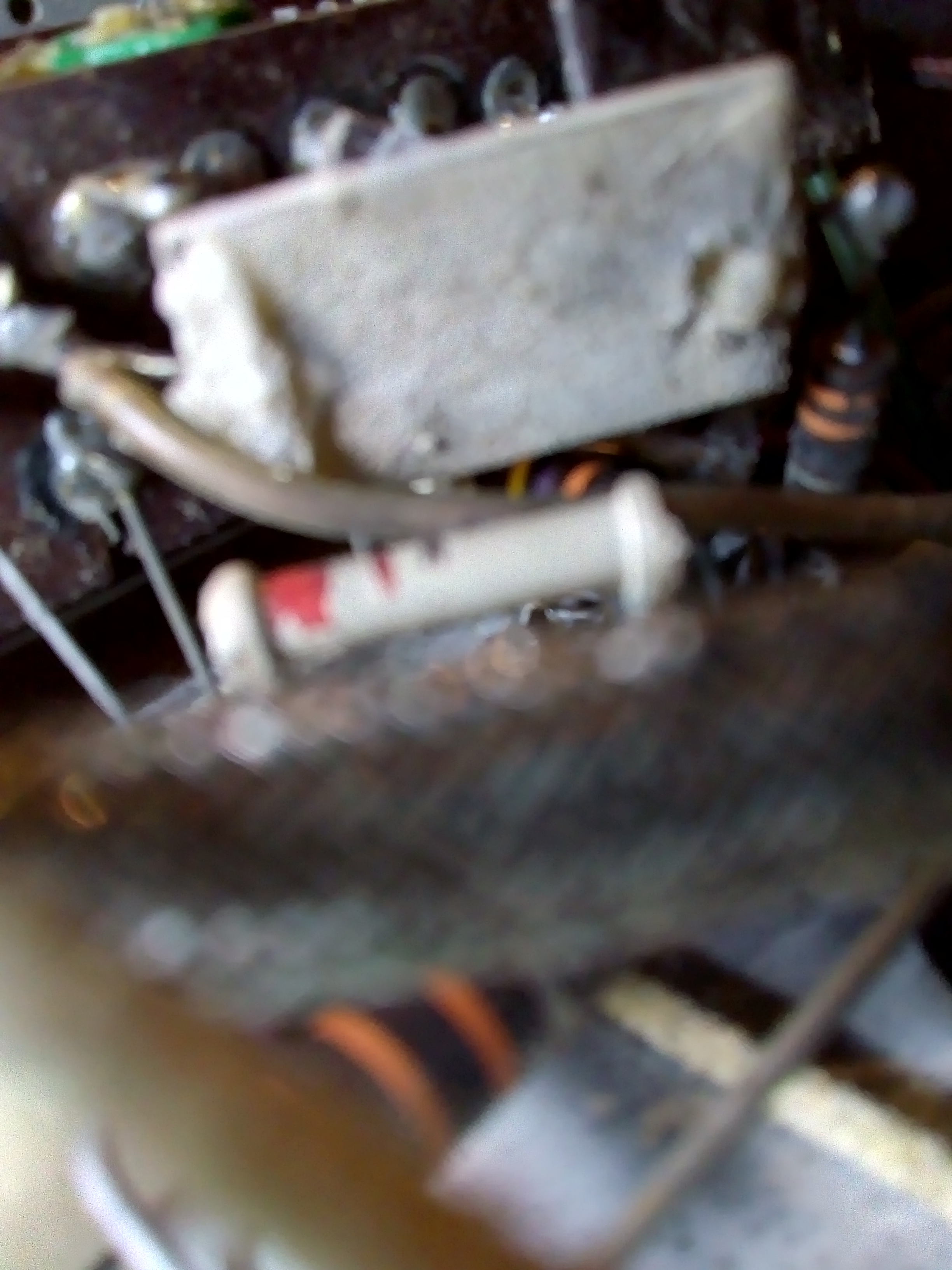

Ce sont donc des micas oxidés (une mousse grise)
Y a-t-il une astuce pour l'enlever?
| |
|
| Sujet : remise en état TSF Nouveau | De omale 13 Le 05-03-2019 à 21:05 sta |
|
re
pour ses capa faut faire attention quand
on les change, si il y a lieu de les remplacer
mettre la même valeur et surtout la même longueur de connexion,
peut-être que le blanc est la cire est pas de l'oxydation ,
regarde si ça fond avec de la chaleur,
la cire y avait deux couleur le jaune et le blanc pour
protection des capas contre l'humidité
|
|
| Sujet : remise en état TSF Nouveau | De dom74 Le 05-03-2019 à 22:11 cms |
| |
Bonsoir
Effectivement c'est de la cire j'ai chauffé un petit peu et c'est redevenu transparent donc pas d'oxydation parfait
merci beaucoup pour votre aide
| |
| |
|
|
Journaux du site au 22/08/2022 à 10:26
