Sujet : TSF Gallex en rade Nouveau De bosuko  Le 27-02-2019 à 22:58 sta

    bien le bonsoir a tous
    je suis nouveau ici. mon histoire de TSF commence comme surement pas mal de monde...vers 10 ans je suis tombé face à la radio de mon grand pere. un FAR type 621
    après avoir fait quelque connerie...je l'ai confié à quelqu'un qui restaure des TSF à 3 kilomètres de chez moi!!
    mais bon une radio pour écouter 3 stations en FR ou les vinyles...c'est sympas mais sans plus...
    quelque année plus tard la voila de retour chez le réparateur. objectif mettre ma chaine hifi sans dénaturer la radio! bilan de l'opération la TSF tourne plusieurs heures tous les soirs brancher sur mon PC! avec 2 HP + 2 HP externe.

    je suis ici pour un projet d'un néophyte
    j'ai un GALLEX ( désolé j'en sais pas plus plus de carton AR) ce dernier est HS plus de ronflement au HP mais aussi un fil qui se balade, visiblement qui était branché sur le haut d'une lampe
    une grosse lampe 36E ??11
    je posterai des photos demain.

    bref l'objectif écouter la radio quand je bricole...en FM pour ça j'ai récupéré une carte de radio réveil
    et la je sais pas...

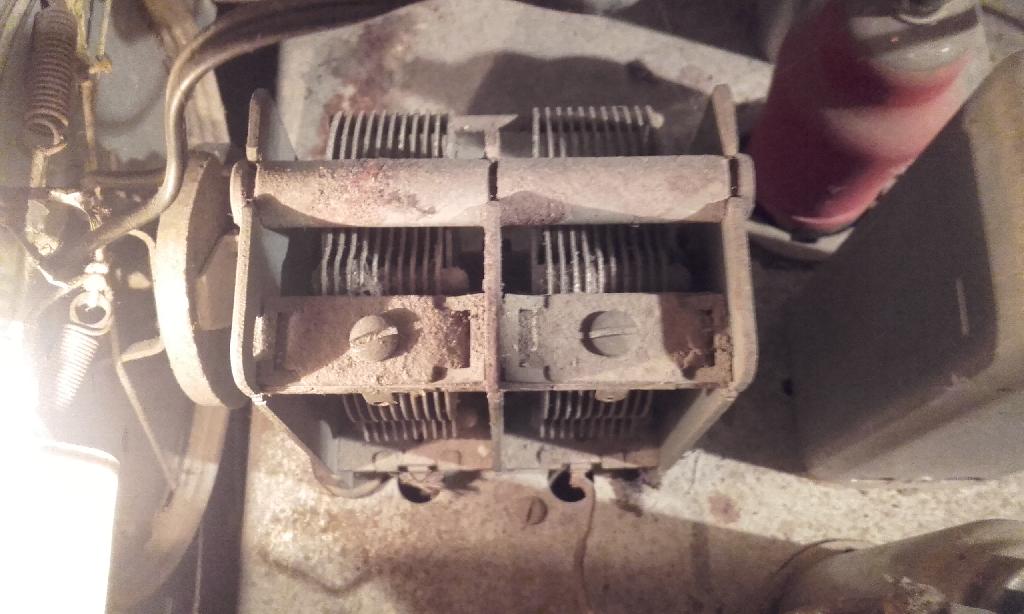

    j'aimerais le brancher sur le condensateur variable d'origine
    et sur le potentiomètre ON/OFF/volume d'origine ( quoi qu'il semble déconné!! en OFF il marche toujours...)

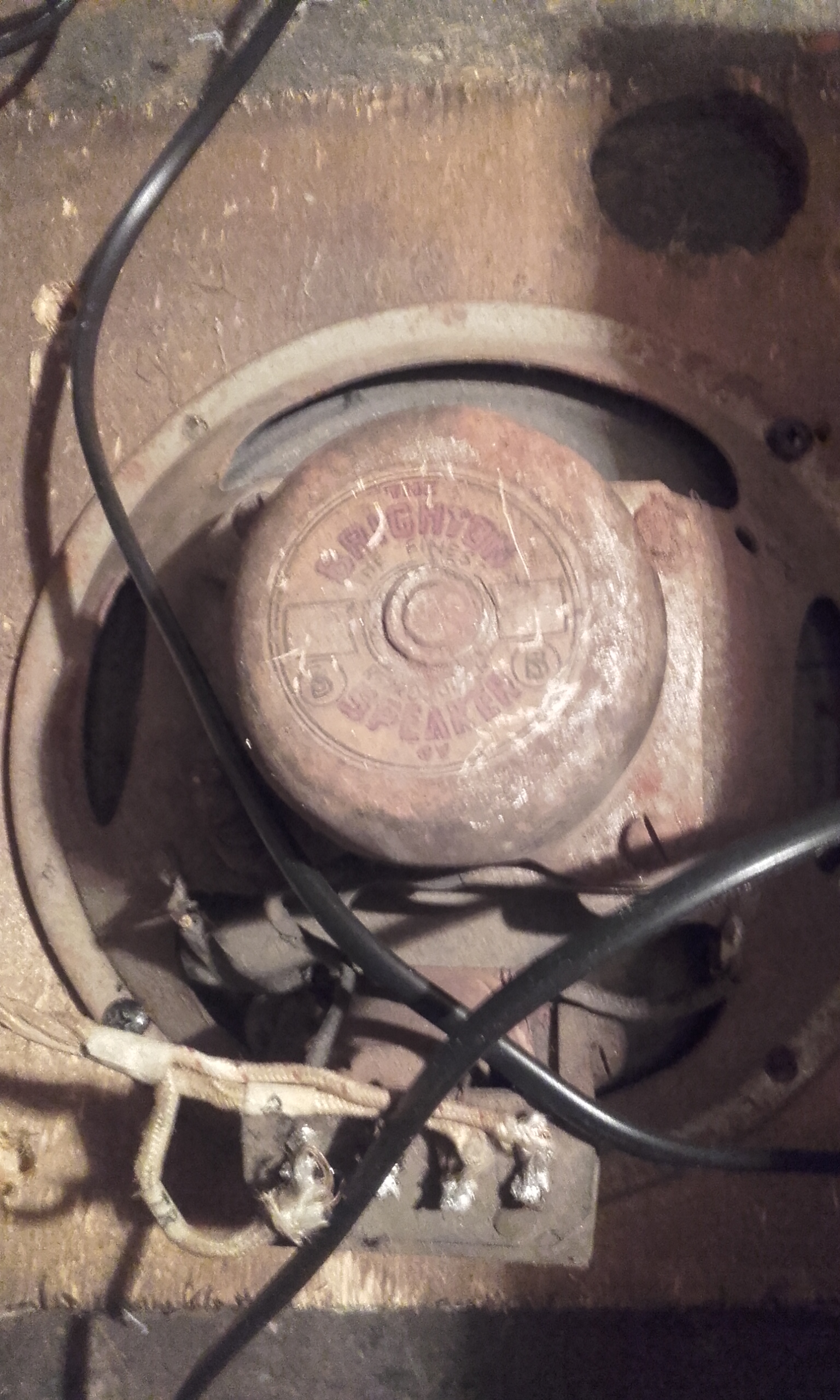

    et garder le HP d'origine ( je pense tout simplement brancher sur le pick up...)
    tout en gardant l'oeuil magique...le fond vert ne devrais pas posé de soucis...mais le rendre fonctionnel avec une carte de radio réveil...

    je suis donc la pour ça

    avant de faire des conneries comme 20 ans plus tôt, je crois que j'ai besoin d'un coup de main ^^

    bonne soirée a tous et merci d'avance


Sujet : TSF Gallex en rade Nouveau De Thevenin  Le 01-03-2019 à 23:57 sta

    Bonsoir,

    je vois que ce sujet passionne … personne
    pour répondre, a votre place je laisserait tomber l'idée de la carte récupérée sur un radio reveil
    certe, en branchant le potentiometre de volume sur l'entrée pickup du poste, vous aurez du son mais pour ce qui est des stations, a moins de faire de la mécanique pour relier le cv du poste au cv du radio reveil, c'est pas gagné
    il y a bien le module fm5 proposé par le site voisin mais bon … il faut connaitre

    je vous suggere plutôt de réparer votre radio (ou de la faire réparer), de brancher un tuner fm (récupéré en dépôt vente ou sur un site de vente bien connu) sur la prise pick up de votre poste
    c'est le plus simple

    si vous voulez bricoler un peux on trouve des module fm Bluetooth pour quelque euros, y a qu'a construire la partie alim et on trouve des tas de vidéo et de discutions sur les forum a ce sujet

    bon bricolage
    thevenin


Sujet : TSF Gallex en rade Nouveau De Michel87  Le 02-03-2019 à 10:16 sta


    Bonjour et bienvenue

    Quelques photos seraient bien utiles pour avoir des idées plus précises sur l'appareil
    Ensuite, un coup d'oeil sur la rubrique trucs et astuces permettrait de faire une première approche.

    A la limite, une utilisation du poste en ampli BF répondrait à vos besoins§?

    Si l'inter M / A du potentiomètre est en court-circuit, un remplacement ne doit pas poser problème.

    Bon courage.


Sujet : TSF Gallex en rade Nouveau De bosuko  Le 02-03-2019 à 12:57 cms

bonjour

j'ai des photos en stock, mais comme aider un nouveau n'as pas l'air passionant....

de façon simple, je ne veut pas de télécommande ni rien de tous ça

je veut je raprocher le plus possible de l'original!





Sujet : TSF Gallex en rade Nouveau De Michel87  Le 02-03-2019 à 13:32 sta


    Bonjour,

    '' J'ai des photos en stock mais aider un nouveau n'a pas l'air passionnant ''

    Vous avez eu des réponses, même si elles n'ont pas l'air de vous passionner.

    A vous de transmettre vos photos. En stock, elles ne pourront pas nous aider.


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 02-03-2019 à 14:33 sta

    gallex : inconnu sur les archives du site, le GL , radiomuseum

    il faut une photo nette de la face avant et arriere
    la liste des tubes ( attention a ne pas effacer le marquage , ne pas nettoyer les tubes)
    apres cela on tentera de vous aider au mieux


Sujet : TSF Gallex en rade Nouveau De bosuko  Le 02-03-2019 à 15:25 cms

 merci pour les réponse, voir que ça bouge ça fait plaisir et ça deviens interesant

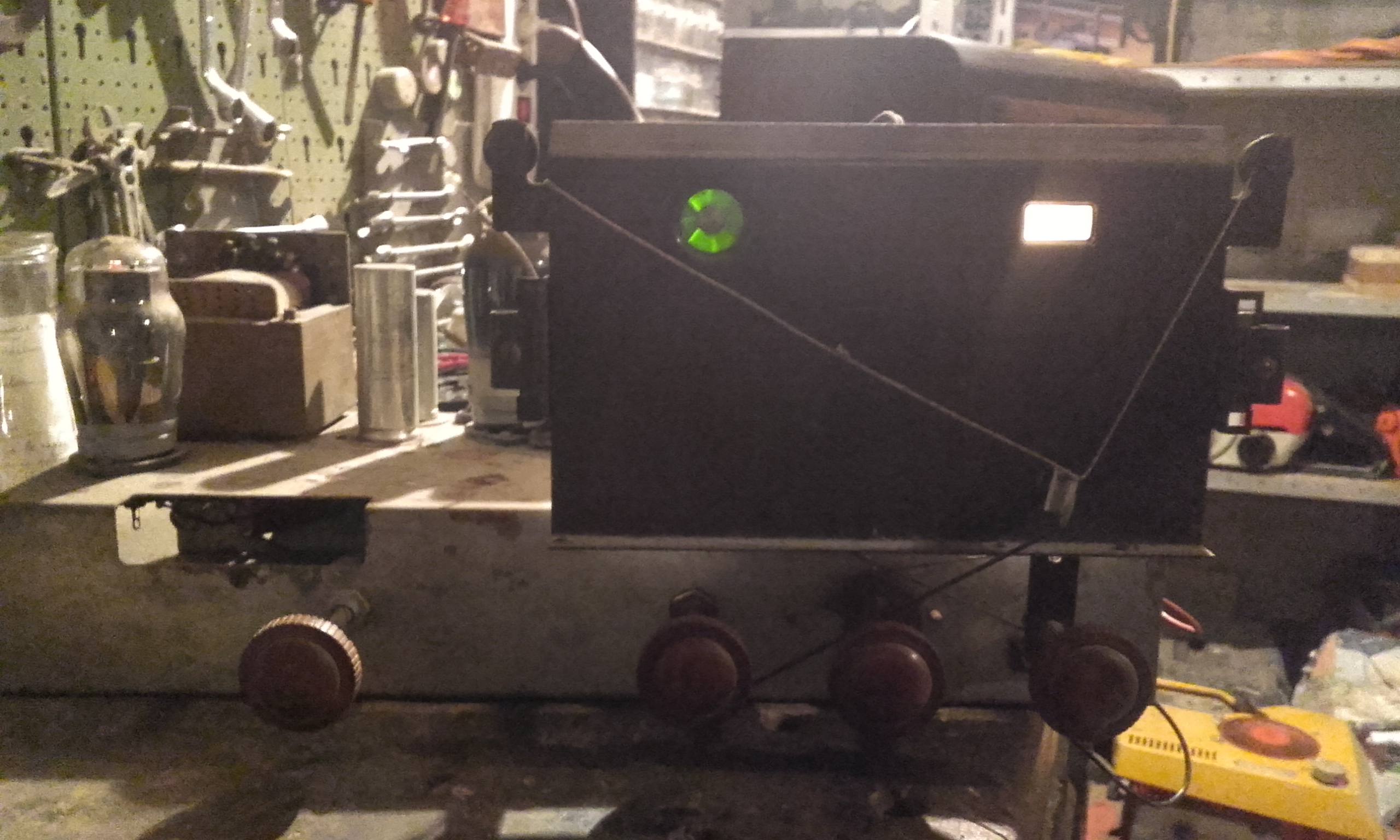

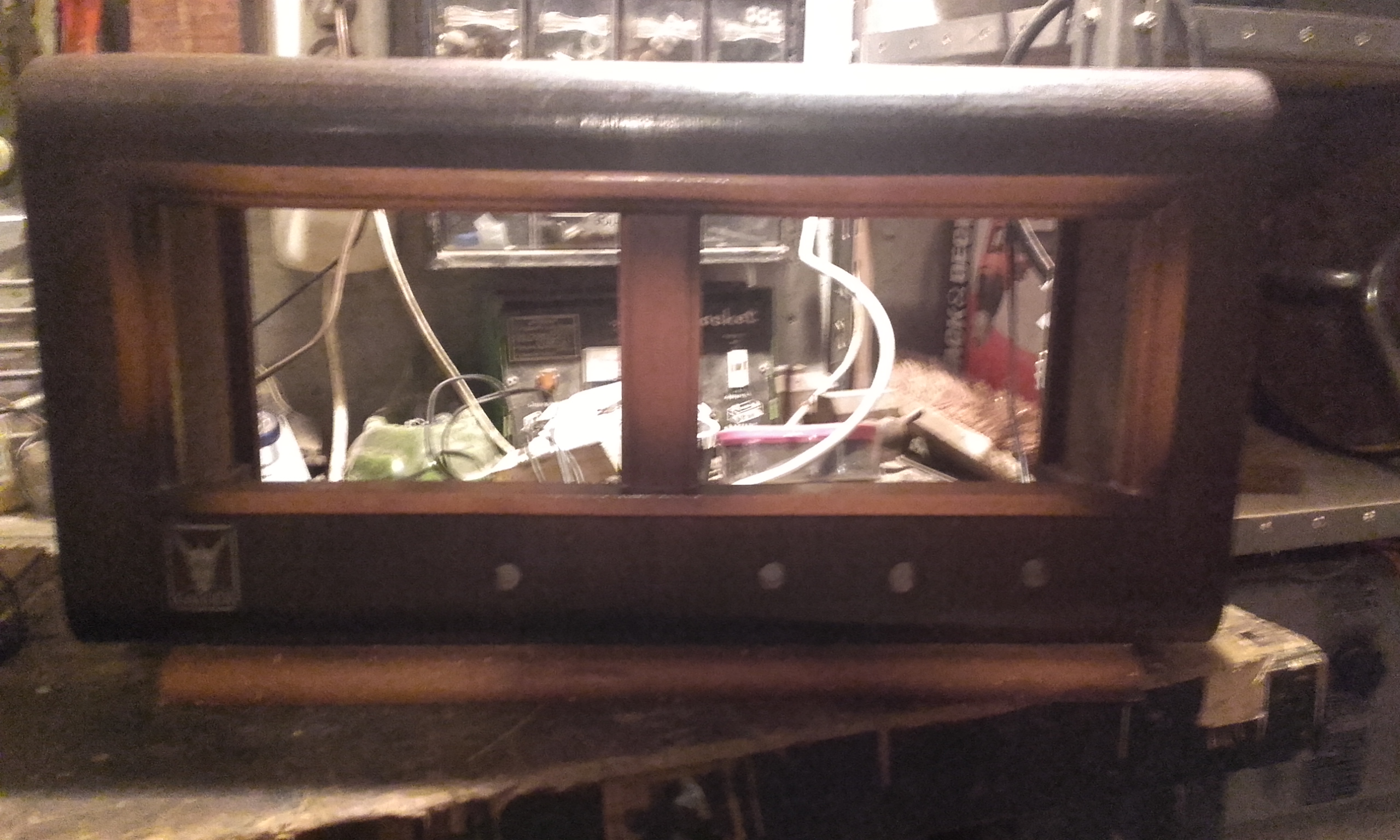

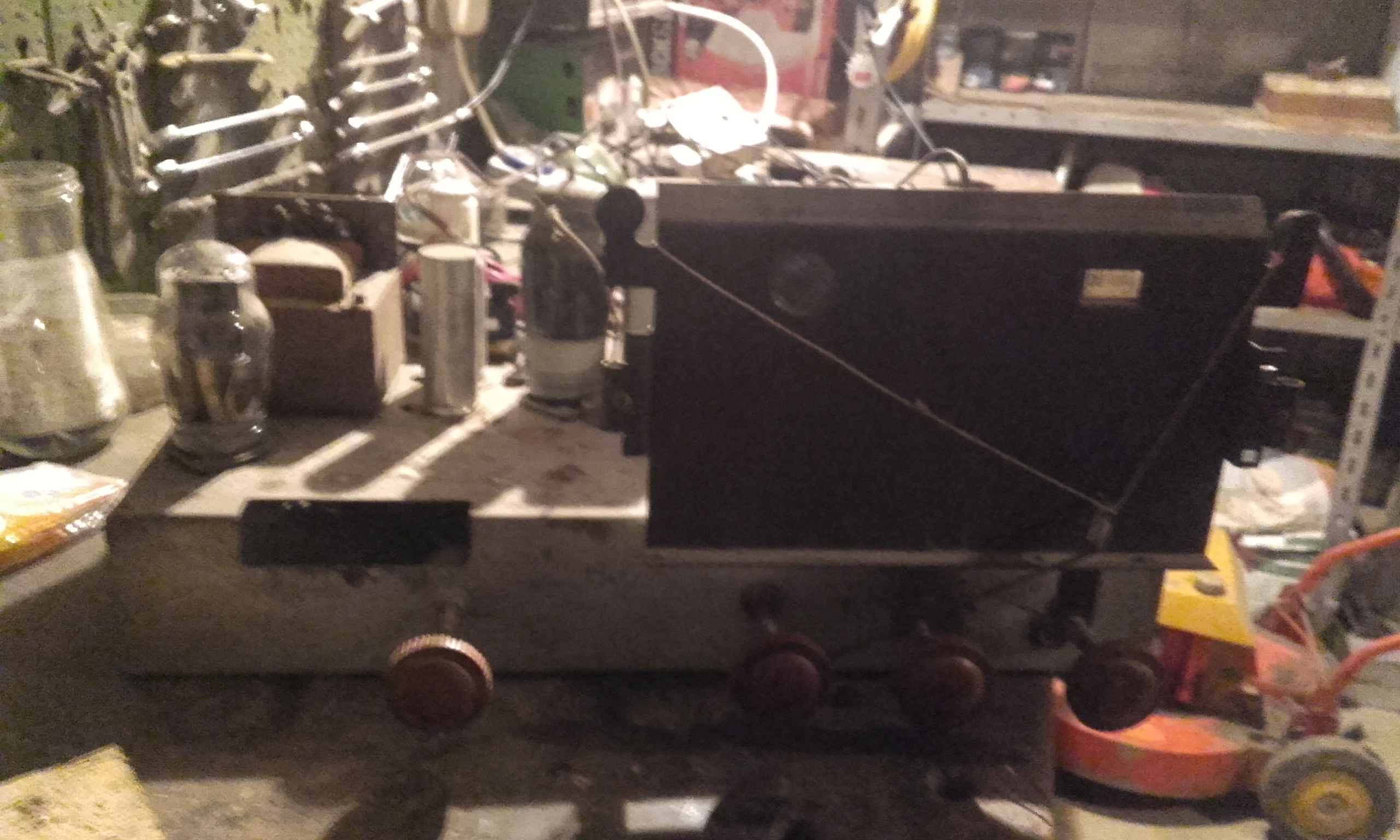

voici les photos







Sujet : TSF Gallex en rade Nouveau De bosuko  Le 02-03-2019 à 15:27 cms

 en voila d'autre







Sujet : TSF Gallex en rade Nouveau De bosuko  Le 02-03-2019 à 15:38 cms

 voila pour les photos

a noter

le haut parleur, les 2 lampes, condensateur sont d'occasions instalé par un réparateur amateur éclairé!

en commentaire: impossible de le régler transfo F.I hors service ou défectueuse

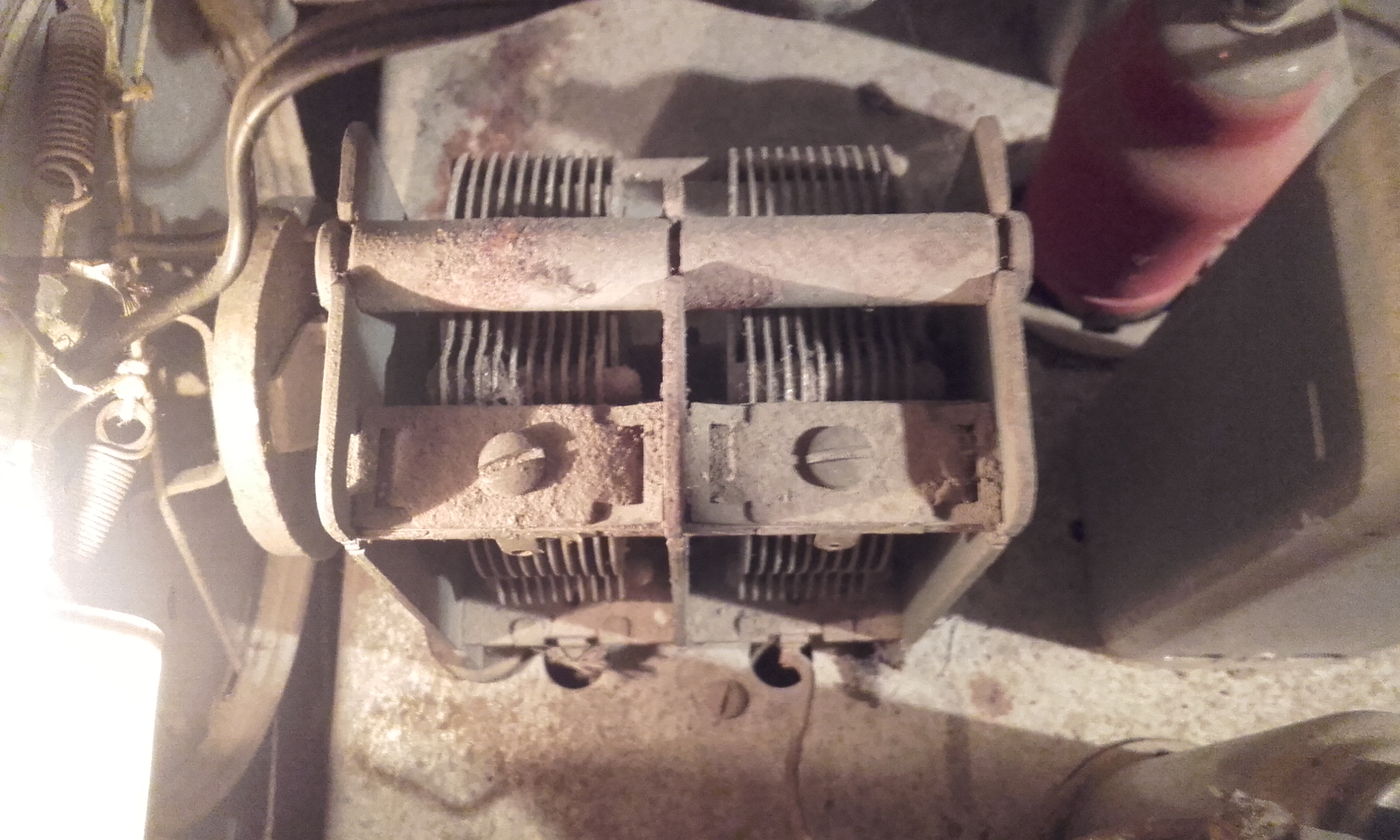

ce que j'aimerai donc faire, c'est brancher le condensateur variable d'origine sur le carte de radio reveil. et meme chose pour le potentiometre qui n'est pas fiable non plus.... et brancher le haut parleur quelque part pour que ça revienne sur le vieux haut parleur

merci de votre interet!

il semble que gallex ne sois pas référencé...model unique ou artisanal?





Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 02-03-2019 à 15:50 sta

    pas toute jeune la bete

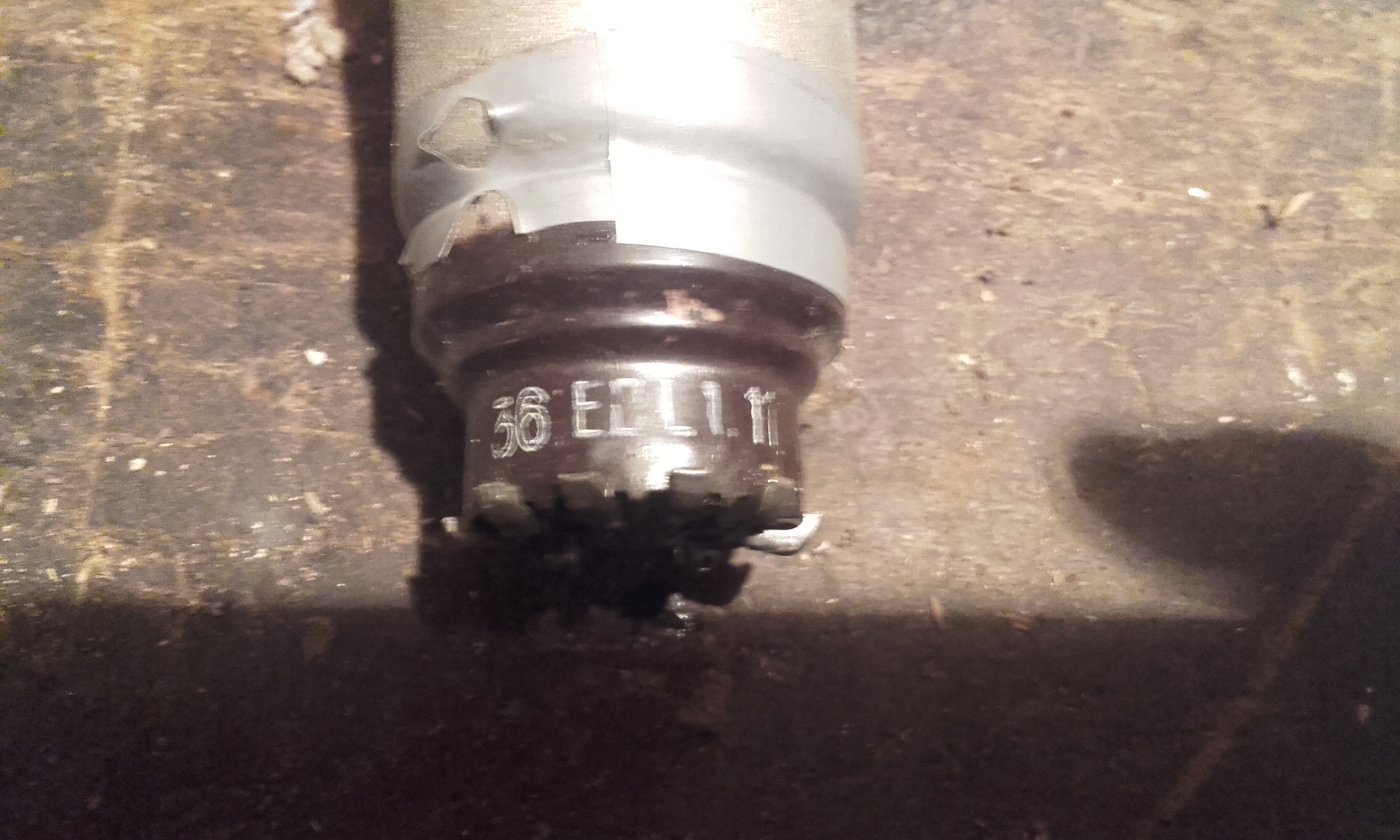

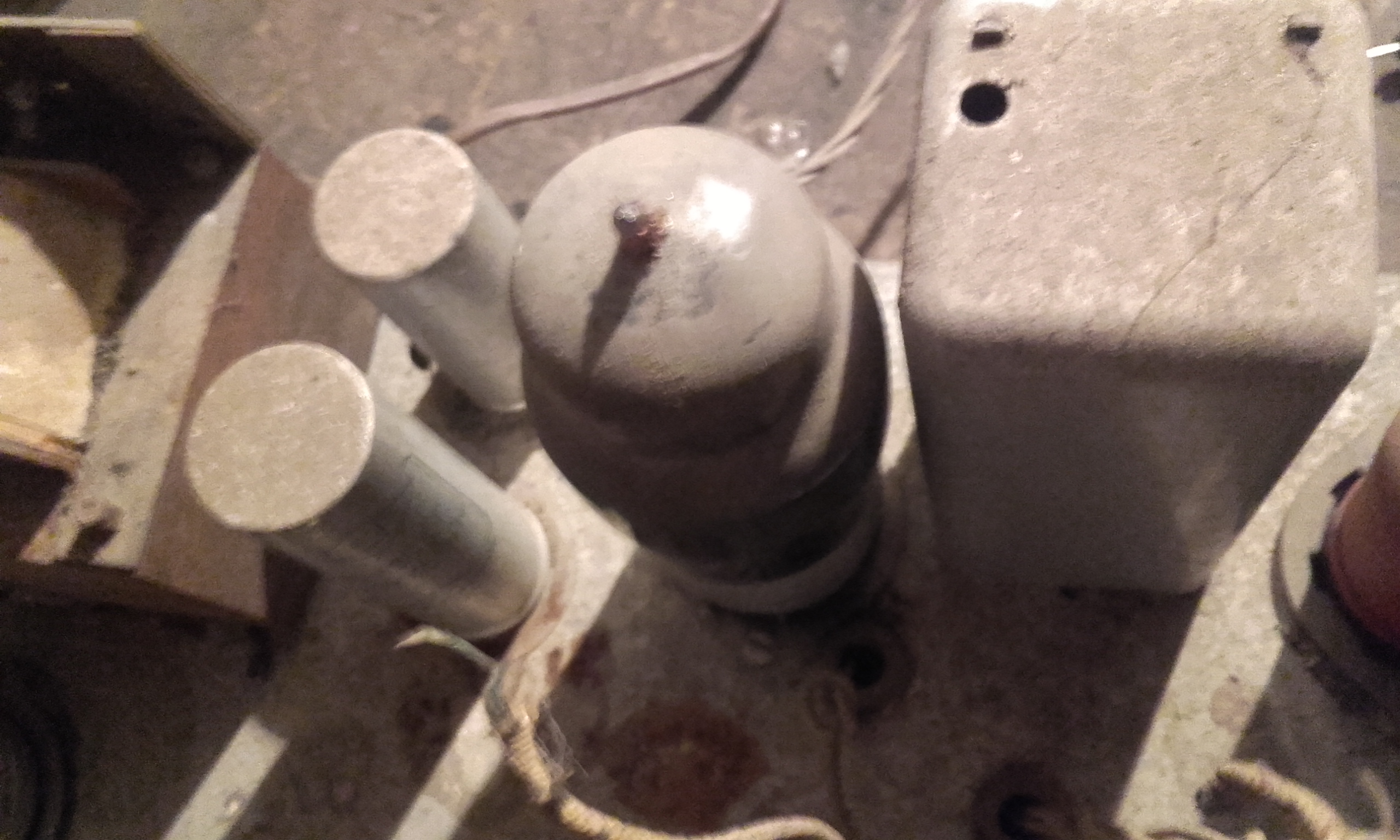

    la seule reference lisible sur votre tube est EBL1
    c'est la penthode de puissance de sortie 4.5W elle assure en meme temps la fonction detection
    mais desole les photos sont floues
    premiere precaution vu son age ne le branchez plus
    assez de boulot en perspective

    recoller un lampe ( la EBL1) re souder le teton superieur
    et controler tous les bobinages a l'ohmmetre

    quand vous otez ce type de lampe de leur support ne les prenez pas par le bulbe en verre mais a la base par le culot en bakelite noire cela limite le risque de casser le escellement

    faites la liste des tubes ou des photos de leur marquage pour que l'on puisse essayer de trouver un schema approchant

    car on a peu de chance de trouver cette parque qui doit etre une construction artisanale.
    ce qui me fait dire cela c'et que contraorement a une production industrielle ou tous les supports et plaquettes de sortie sont rivetes sur le chassis, la tout est vissé.

    quel est votre niveau de connaissance en electronique/ electricité
    que possédez vous comme materiel ?
    multimetre ? quel modele ?
    fer a souder ? savez vous souder ?
    autres appareils de mesure ? lesquels ?
    avez vous un idées de comment fonctionne un poste de radio a lampes ?


Sujet : TSF Gallex en rade Nouveau De bosuko  Le 02-03-2019 à 16:12 cms

 artisanal...probablement mais comme elle est passer dans les mains d'un réparateur je suis plus sur de rien...

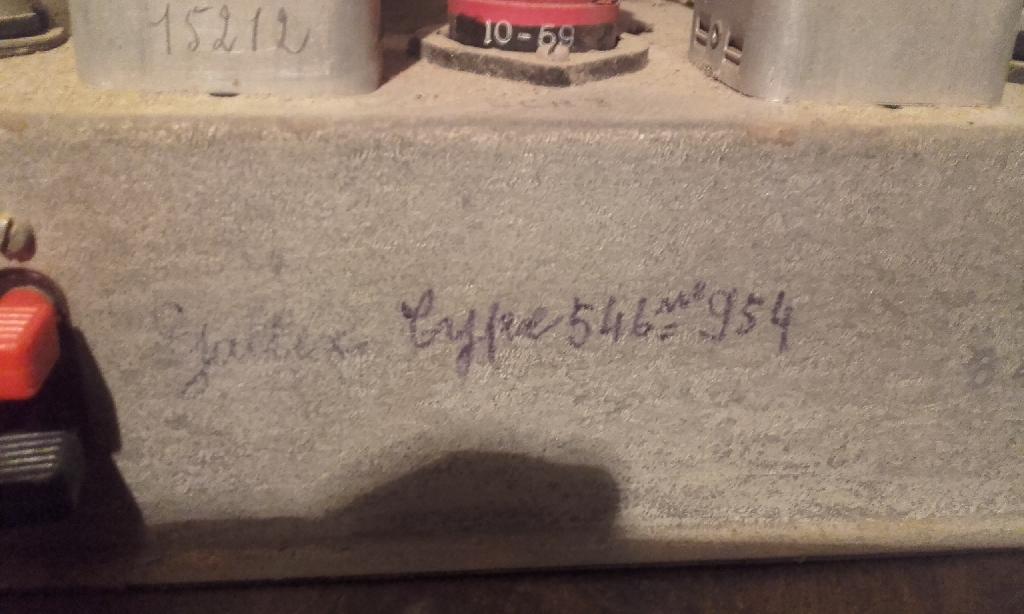

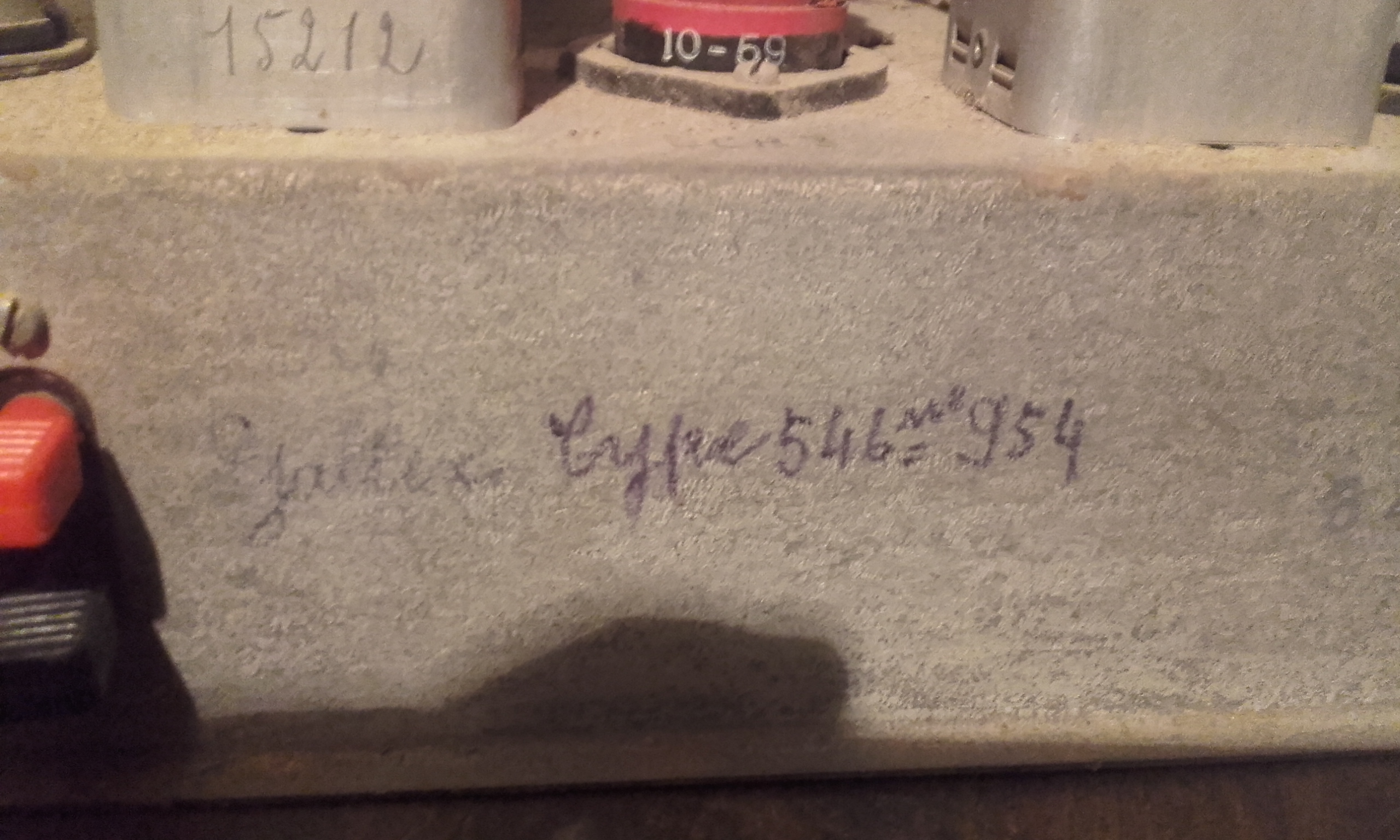

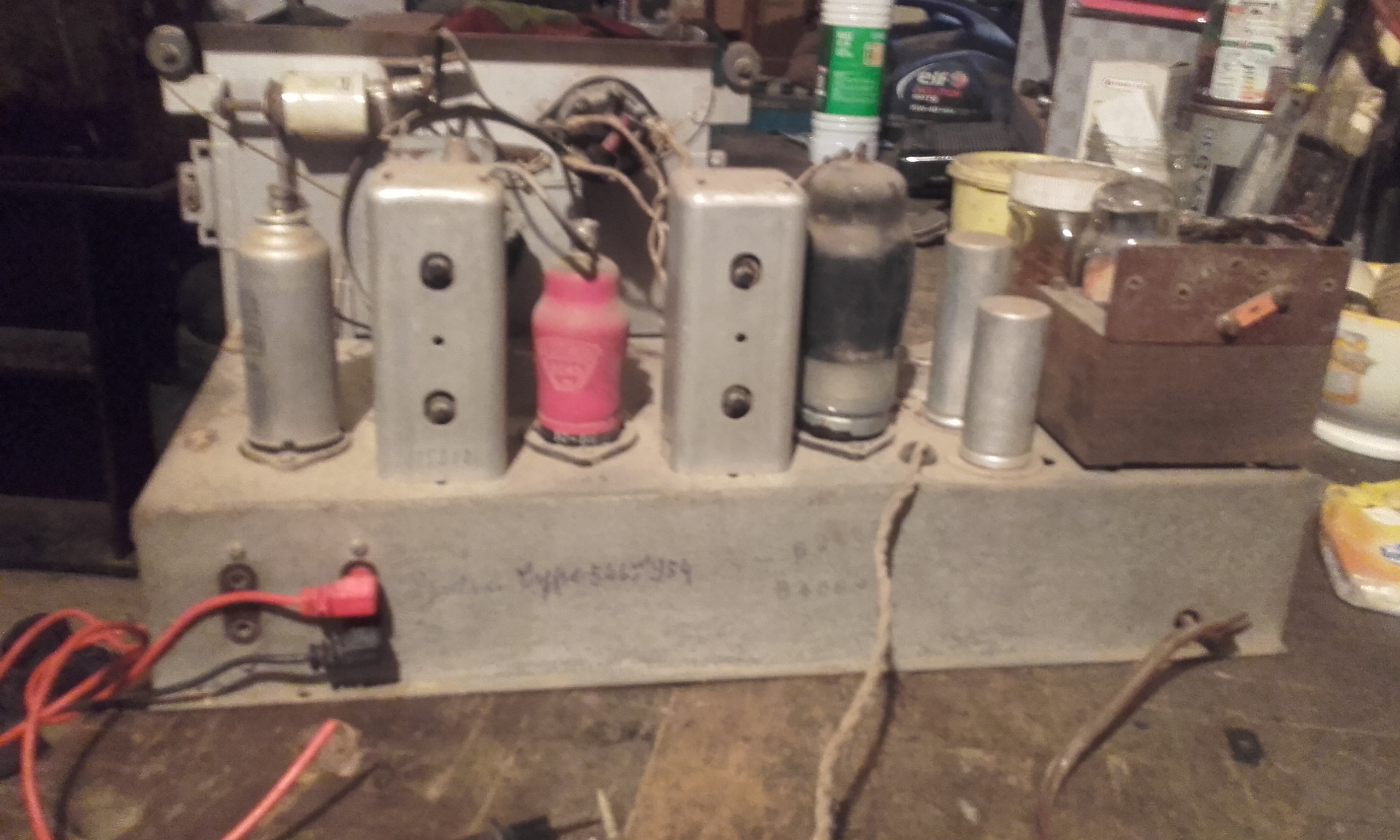

par contre je vois sur le chassis gallex type 546  954 et me fait donc penser a quelque chose de plus industriel...notament le logo...

d'ailleur auriez vous une idée de ça date?



mes niveau en TSF...on peut dire quasi Zéro

je pense avoir une bonne logique en électricité, mais en électronique comme ça...c'est autre chose que faire les feux d'une remorque ou l'électricité d'un tracteur ancien!!!



j'ai un vieux fer a souder, je me débrouille pas mal malgré la Pan creuser par le temps...

j'ai un multimetre de base a 10€ au supermarcher du coin... un chargeur de baterrie 6 ou 12volt 5 amp maxi...et c'est tout..



resouder le teton supérieur...content de savoir que le fil qui sert a rien sert a ça!! mais je vois pas de plomb sur le haut du globe....



Sujet : TSF Gallex en rade Nouveau De stockfish  Le 02-03-2019 à 17:03 sta

    Bonjour et bienvenue.
    Si vous êtes motivé, comme dit plus haut, je pense que le mieux pour accoupler le cv d'origine c'est de tenter d'installer le module Fm5 qu'on trouve auprès de Radiofil.
    La caisse semble de la fin des années 40, les lampes plus anciennes. A noter la présence d'un tube octal parmi les transco. Peut-être 6e8 en changeuse mais la photo n'est paz nette.


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 02-03-2019 à 17:12 sta

    on entamera la reparation ( risquée , mais foutu pour foutu on tente) dela lampe quand on sera sur que le poste peut redemarrer et qu'il n'y a pas de composant critique de mort
    par exemple le transfo d'alim, une MF, le transfo de HP, l'excitation du HP
    tout cela se contrôle avant d'entamer les reparations.

    vu le cablage c'est un montage artisanal probablement un petit artisan qui montait des kits d'epoque fournis par le Pigeon voyageur ou Radio source ou autre

    ce que vous souhaites faire n'est pas possible

    voila pour les photos
    a noter
    le haut parleur, les 2 lampes, condensateur sont d'occasions instalé par un réparateur amateur éclairé!
    en commentaire: impossible de le régler transfo F.I hors service ou défectueuse

    ''''''ce que j'aimerai donc faire, c'est brancher le condensateur variable d'origine sur le carte de radio reveil. et meme chose pour le potentiometre qui n'est pas fiable non plus.... et brancher le haut parleur quelque part pour que ça revienne sur le vieux haut parleur''''''

    les element d'un poste a lampe ne sont pas compatibles avec un poste a transistor

    votre radio reveil est sans doute equipe de la FM le condensateur variable du poste n'est pas du tout de la bonne valeur

    le HP du poste est fait pour fonctionner avec une EBL1 et pas avec un ampli a transistors
    et cessez de brancher votre poste ou il va fumer sous peu


Sujet : TSF Gallex en rade Nouveau De bosuko  Le 03-03-2019 à 00:16 cms

 donc si j'ai bien compris, la technologie lampe et transistor est incompatible

je ne peut donc pas avoir la FM donc mon poste est mort...



Sujet : TSF Gallex en rade Nouveau De pointcom  Le 03-03-2019 à 07:54 sta

    Mauvaise réponse

    Il est indiqué plus haut qu'un module FM5 permettrait de recevoir la FM.

    Avec le circuit d'un radio réveil, il est possible de recevoir la FM en faisant une adaptation mécanique du CV du poste et du CV du radio réveil et en utilisant l'entrée pick up.
    Avant tout, il faut déjà dépanner le poste, au moins la partie BF.

    Bon courage


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 09:05 sta

    ou alors branchez n'importe quelle source sonore sur l'entre Pick Up de votre poste, mais pour cela il faut le depanner et que au moins la partie Basse Frequence fonctionne.
    et pour cela il faut la liste des lampes……...


Sujet : TSF Gallex en rade Nouveau De bosuko  Le 03-03-2019 à 09:55 cms

 reçu je vais vous faire ça, mais pas aujourd'hui je suis pris ailleurs...



Sujet : TSF Gallex en rade Nouveau De F6CER  Le 03-03-2019 à 10:58 sta

    Bonjour
    La liste semble correspondre aux postes économiques de cette époque :ECF1 et EBL1


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 11:51 sta

    je le pense , mais comme :
    ''''a noter
    le haut parleur, les 2 lampes, condensateur sont d'occasions instalé par un réparateur amateur éclairé!''''

    et que le fil manquant sur le teton de la EBL1 n'a pas été repare , j'ai quelques doutes sur les tubes mis en place


Sujet : TSF Gallex en rade Nouveau De ON5WF  Le 03-03-2019 à 11:59 sta



    Un peu bizarre quand même d'aller mettre des diodes dans la finale BF, à moins qu'il y ait une logique derrière ça?


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 12:24 sta

    EBL1 premier tube de cette époque a grande pente sorti en 1937
    une découverte qui permettait de se passe de préampli BF
    les diodes ont été ajoutées pour se servir des tubes HF d'époque ne contenant pas de diode de détection
    le EBF2 est sortie une année après en 1938 et a signe la fin de la EBL1 qui a été remlacée par le EL3Nsortie la même année que la EBF2

    (infos provenant du Machard)


Sujet : TSF Gallex en rade Nouveau De ON5WF  Le 03-03-2019 à 12:36 sta



    Merci pour l'explication

    ON5WF


Sujet : TSF Gallex en rade Nouveau De Thevenin  Le 03-03-2019 à 12:43 sta

    Bonjour,

    mis a part réparer pour le fun (sachant qu'il y a probablement un transfo fi HS) la question a se poser est est ce que notre amis souhaite utiliser les bandes GO PO OC d'origine du poste ou juste la FM

    si il compte utiliser que la FM, inutile de passer trop de temps sur la partie radio (surtout si il y a un mélange de lampes et un transfo fi hs) et juste remettre la partie ampli en route

    si j'ai bien compris l'idée étant de greffer une carte de radioréveil dans le poste pour lui ajouter la FM et garder le bouton de station du poste pour la recherche
    il nous faudrait aussi une photo des 2 cotés de la carte du radioreveil pour voir comment intégrer cela dans le poste

    une idée de montage (en supposant que l'ampli de la radio est OK (et que la carte rentre) est de raccorder le potentiometre de volume du réveil a la prise pickup de la tsf et de supprimer (ou déplacer a l'arriere du poste) le réglage de tonalité afin d'utiliser sa place pour le réglage des stations FM
    il faut bien sur que le condensateur FM puisse etre mis en face du trou initialement prévu pour le bouton grave/aigue
    évidement, avec cette solution, l'aiguille ne bouge pas
    si on veux que l'aiguille bouge pour pouvoir repérer certaines station ca vas compliquer l'installation

    Thevenin


Sujet : TSF Gallex en rade Nouveau De F6CER  Le 03-03-2019 à 14:18 sta

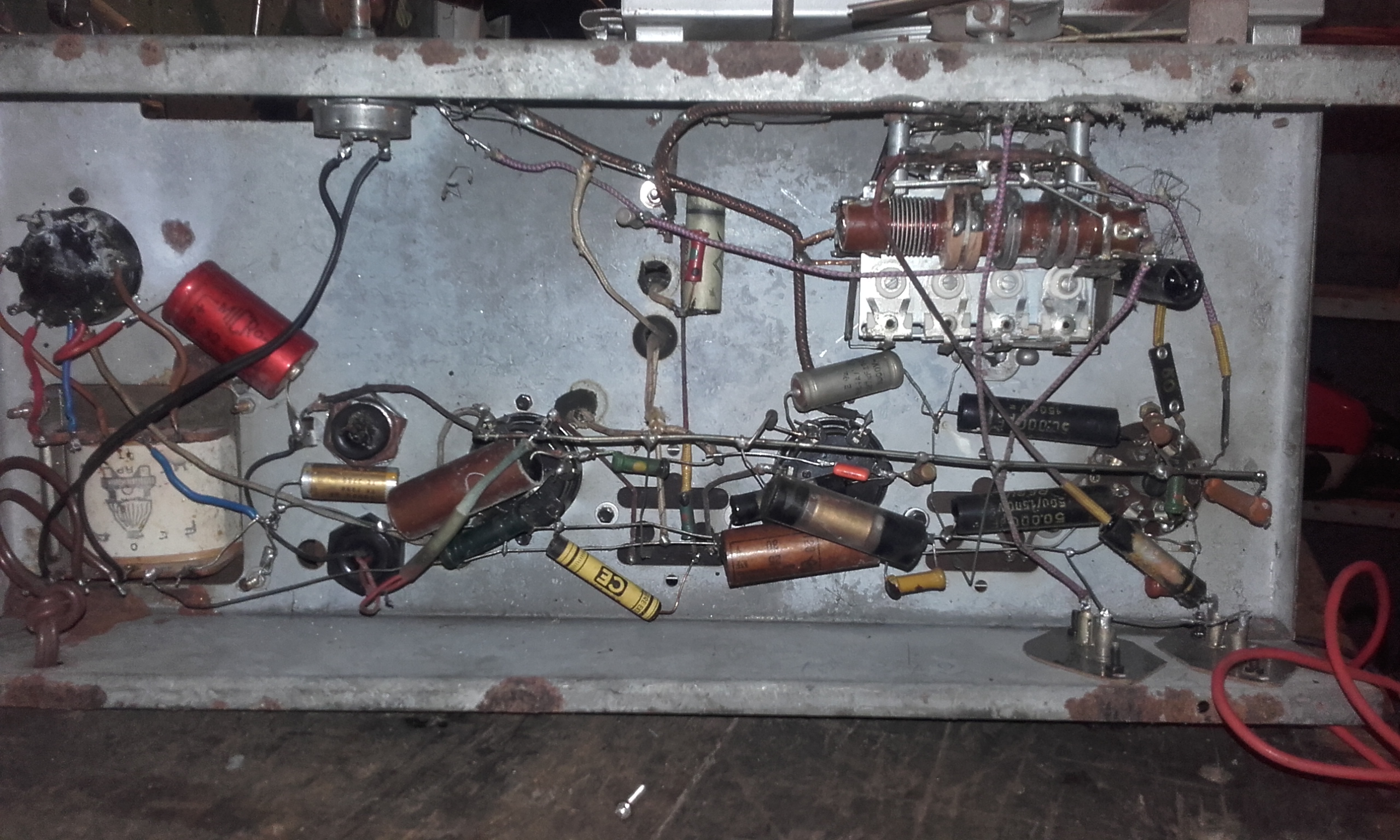

    La photo du chassis vu de dessous lebpve le doute : on y voit le condensateur de liaison entre la plaque de la triode de la ECF1 la resistance de chute de grille de la EBL1 et le fil qui allait au defunt téton de la icelle
    A l’origine c’est un classique ECH3 , ECF1 , EBL1, EM4 , 1883 comme il y en a eu des milliers









Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 14:22 sta

    pourquoi vous ''enquiquiner'' a dénaturer un poste qui ne vous a rien fait
    a faire un montage complique et plus qu'hasardeux……

    achetez simplement un module chinois blue machin ( ça vaut quelques euros) que vous raccorderez a la prise PU du poste, c'est encore plus simple que le FM5 qui necessite quelques bonne compétences d'electronique pour son installation et configuration.
    C'est le plus simple et il y a moult exemples de ces realisation sur les forums
    en plus le module est livré avec une telecommande et la poste garde toutes ses fonctions.

    en plus une FI declarée morte par un dit spécialiste qui apres changement de 2 tubes et du HP n'a pas reussi a sortir un son de la BF ………..permettez moi de mettre ne doute ce diagnostic


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 16:10 sta

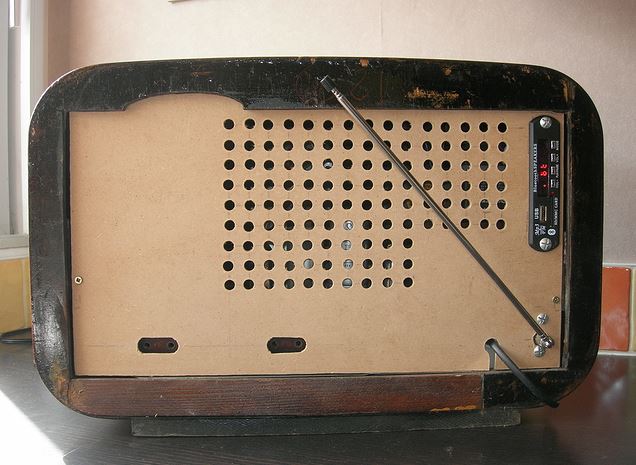

    voici un modèle de poste equipé d'un recepteur chinois




Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 16:26 sta



Sujet : TSF Gallex en rade Nouveau De Thevenin  Le 03-03-2019 à 18:26 sta

    pour radiolo,

    je lui avait proposé dans mon mail du 1er mars le bloo machin ou plus simple un tuner de chaine hifie branché sur l'entréé pickup

    la réponse avait été la suivante :
    je ne veut pas de télécommande ni rien de tous ça
    je veut je raprocher le plus possible de l'original

    le probleme est que si il souhaite garder toutes les fonction du poste, ajouter sa carte de radio et pouvoir changer les station avec le bouton du poste, ca vas pas être évident sauf a modifier le chemin de ficelle pour y inclure le cv du circuit imprimé ou retirer partiellement voir completement la partie reception du poste pour y mettre le circuit imprimé à la place

    je n'ai jamais essayé de déporter le CV sur une radio FM
    de combien de cm peut on eloigner le CV du circuit sans perturber la reception ?

    Thevenin


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 18:57 sta

    pas plus de 5mm et encore , regardez les bobinages d'accord …….


Sujet : TSF Gallex en rade Nouveau De Radiolo  Le 03-03-2019 à 19:07 sta

    la seule solution viable , si elle est possible mécaniquement, est de faire faire un detour a la ficelle cadran pour la faire arriver sur la poulie du CV du radio reveil
    adjonction de quelles poulies de renvoi ( cela a été fait et decrit sur un forum mais ou ?)

    il faudra calculer le diametre de la nouvelle poulie, et la realiser, de façon a ce que la rotation du CV FM corresponde a la largeur du cadran
    les CV faisant tous 1/2 tour votre nouvelle poulie sera du meme diametre que celle existant sur le poste.
    le probleme , ce ne sont pas les memes diamètres d'axe et le CV en plastique du radio reveil a peu de chances de resister a la traction de la ficelle ( il n'est pas monte sur roulement a bille mais sur une simple bague plastique..) a moins de s'assurer de la bonne disposition de la ficelle


Sujet : TSF Gallex en rade Nouveau De Pascal  Le 03-03-2019 à 20:34 sta

    Bonsoir. Avant de vouloir faire transformer un vieux récepteur radio à tube pour écouter une bande FM que n'importe quel récepteur actuel peut capter, il vaudrait mieux remettre d'équerre ce RX afin qu'il puisse fonctionner comme à l'origine.
    Refaire l'alimentation, connaître le jeux de tube exact, contrôler les valeurs des composants et remplacer ceux hors tolérance ou HS, retaper les MF, refaire un alignement des divers oscillateurs et surtout en premier lieu, nettoyer le châssis dans un évier puis lui redonner un coup de peinture après avoir démonté le HP et les pièces en carton fixées sur le châssis. Il faut tout de même un minimum de connaissance et de matériel, un multimètre et un fer à souder c'est largement insuffisant pour remettre un récepteur en état de marche, de manière sérieuse du moins.
