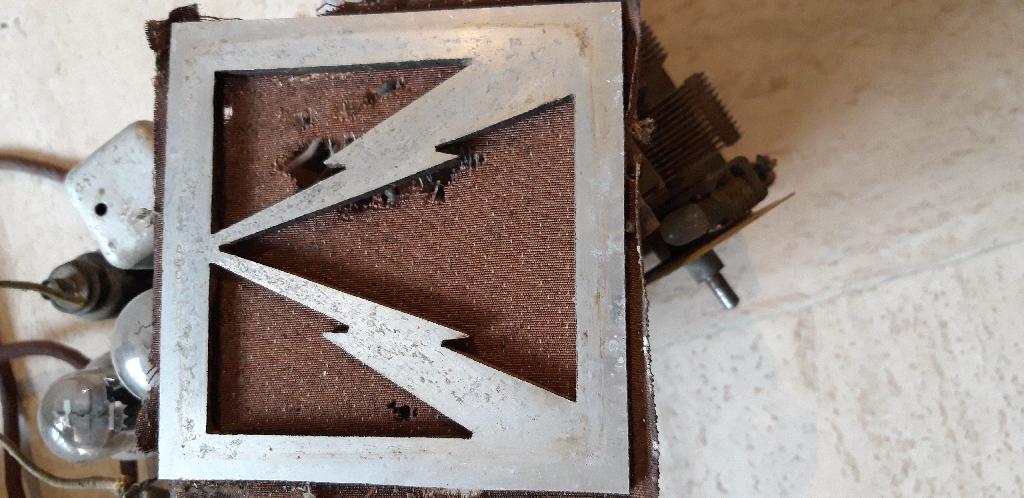

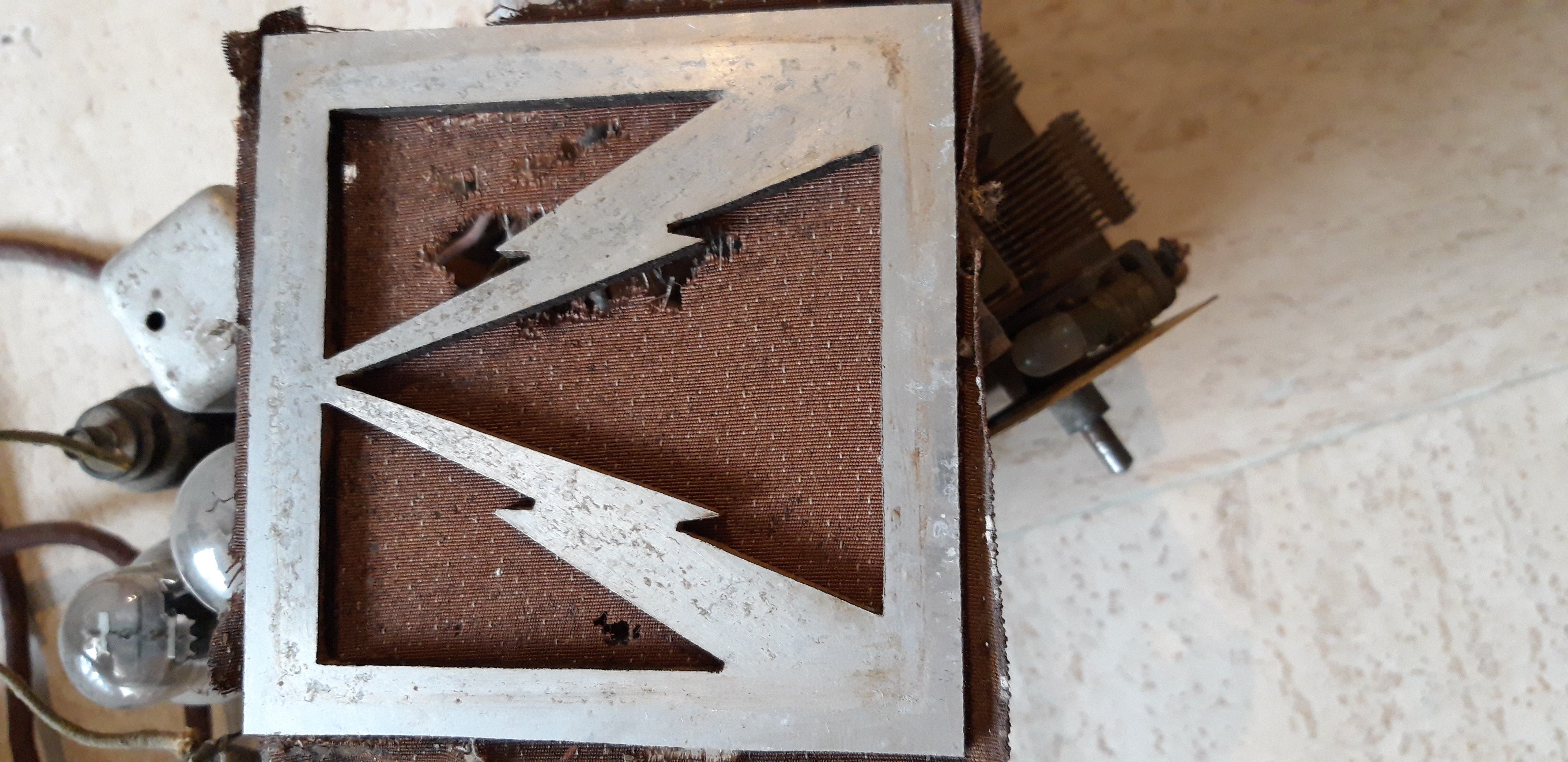

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 13:08 sta Bonjour Je suis en train de faire l'inventaire de mes postes. J'en ai retrouvé un dont les lampes sont 6A7, 6Q7, 6K7, 43, 25Z5. C'est probablement un montage amateur mais pour en être sûr voici le logo recouvrant le HP. Est-ce celui d'une marque ? -> Si vous reconnaissez, merci d'avance et bon dimanche.

Sujet : Logo inconnu Nouveau De adams   Le 03-03-2019 à 14:43 sta Bonjour Recherche sur Doctsf ''Décors de hauts parleurs '' Fiche 17291, Radionde .

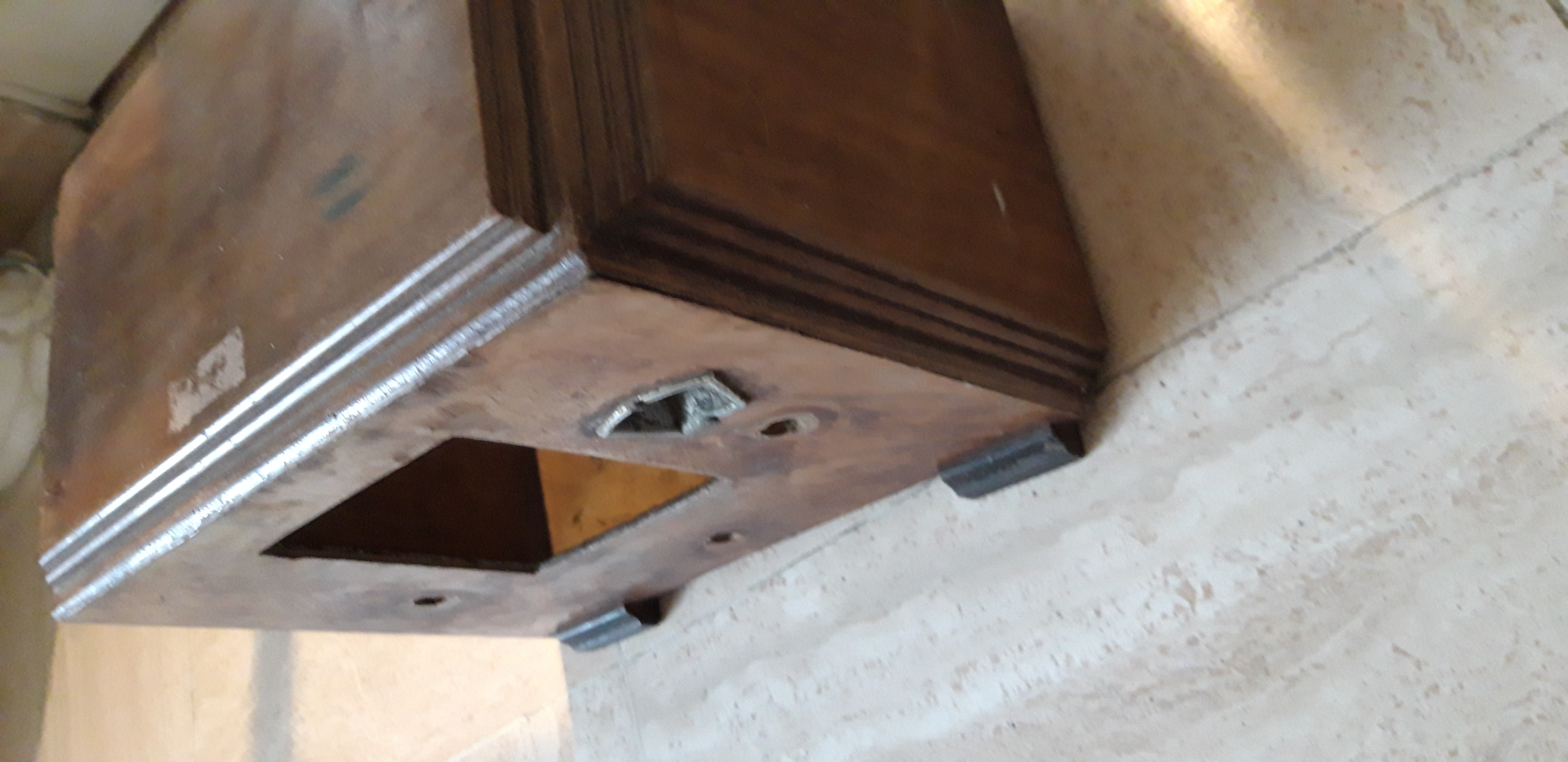

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 17:12 sta Merci Adams. Je ne connaissais pas cette rubrique. Ca semble bien un radionde. La caisse est tout à fait semblable -> avec celle-ci https://www.radiomuseum.o… Bizares ces 6k7 et 6q7. Peut-être une modif ultérieure.

Sujet : Logo inconnu Nouveau De Radiolo  Le 03-03-2019 à 17:21 sta si c'est une modif pour réparation quand on ne trouvait plus ce tube : si par chance le culot n'est pas le même il a alors été changé et est fixé par vis et écrou

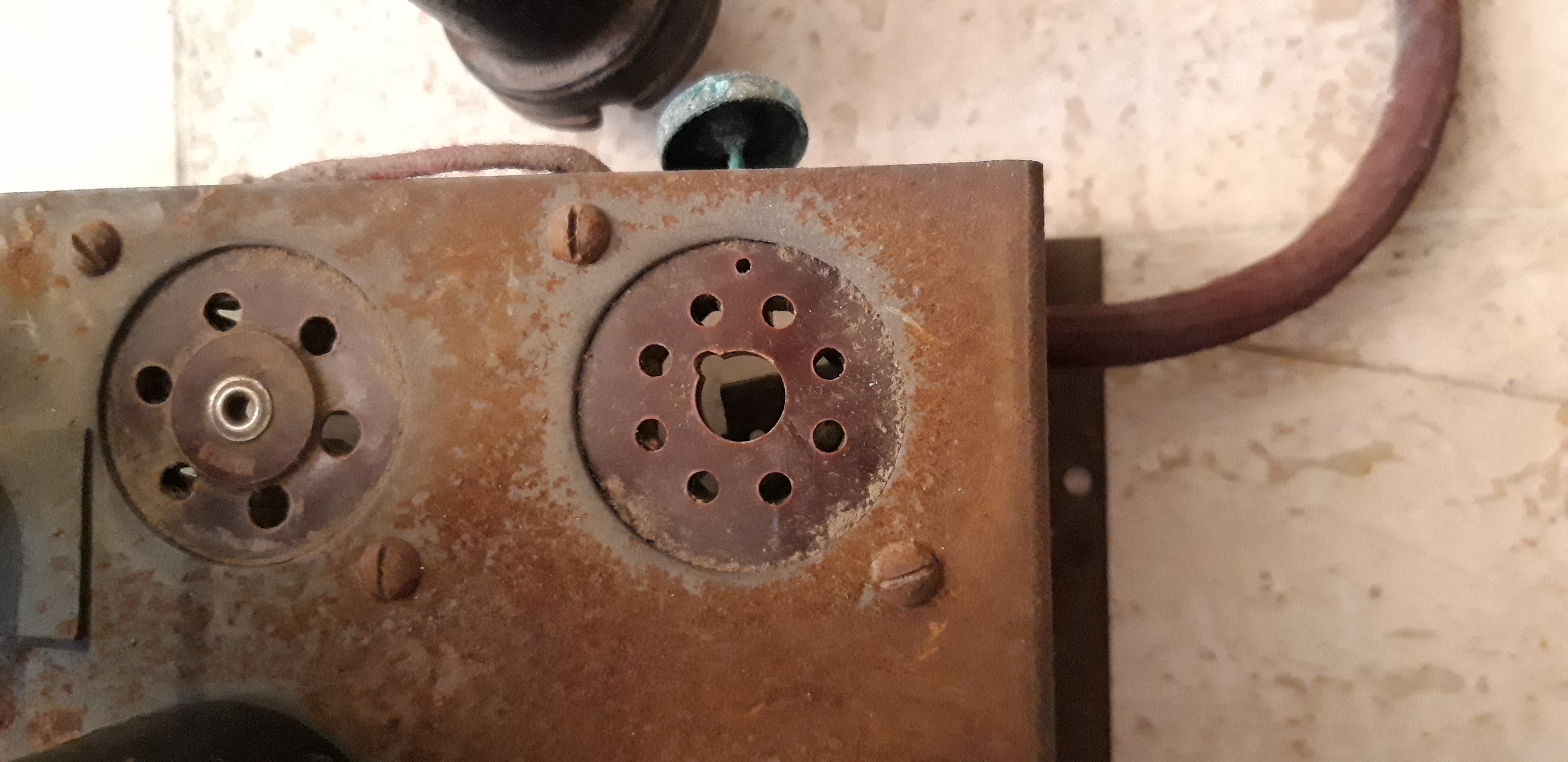

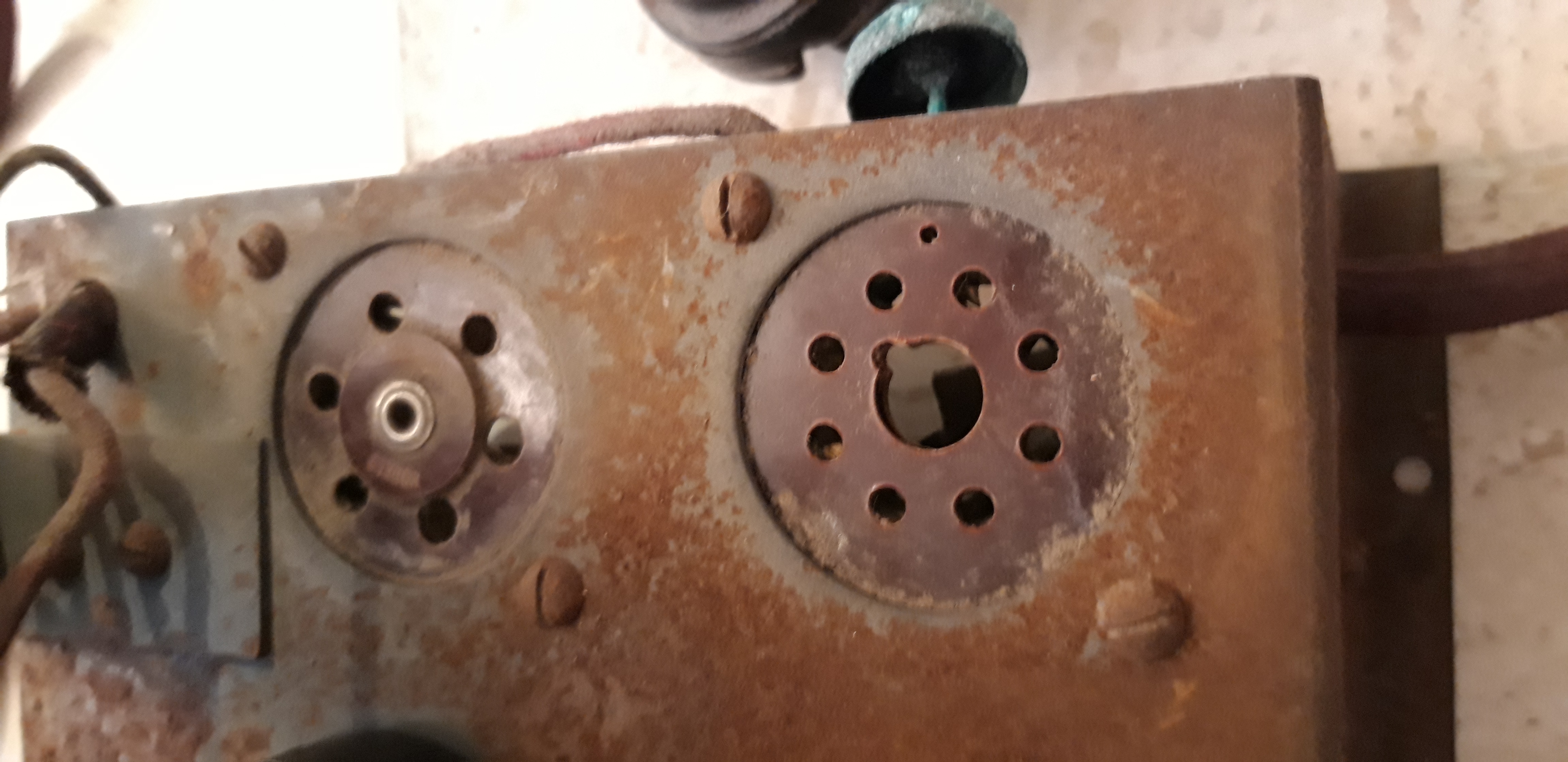

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 17:53 sta Le montage des culots est identique -> Ils sont vissés comme ceux du Radionde de Doctsf. Peut-être un stock de vieilles lampes à écouler pat le constructeur.

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 17:55 sta oops ->

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 17:58 sta ca bug ...

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 18:02 sta Faut cliquer sur HD ...

Sujet : Logo inconnu Nouveau De nanar  Le 03-03-2019 à 18:02 cms  Non ça marche il faut cliquer sur " HD "

Sujet : Logo inconnu Nouveau De adams   Le 03-03-2019 à 19:35 sta Bonsoir Le poste a du être modifié . La 77 est notée : Ampli Détection Trigrille . https://bms.isjtr.ro/shee… Sur votre exemplaire il y a une classique 6Q7 , triode double diode .

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 21:25 sta D'après doctsf 169 postes ont utilisé ce tube 77 un peu spécial surtout dans les années 33/34. Il doit pas être simple à dénicher.

Sujet : Logo inconnu Nouveau De americanradios  Le 03-03-2019 à 22:08 sta Très beau récepteur. Tous courants je ne vois pas de transfo ? Le cordon secteur bien épais pourrait être un cordon chauffant ?

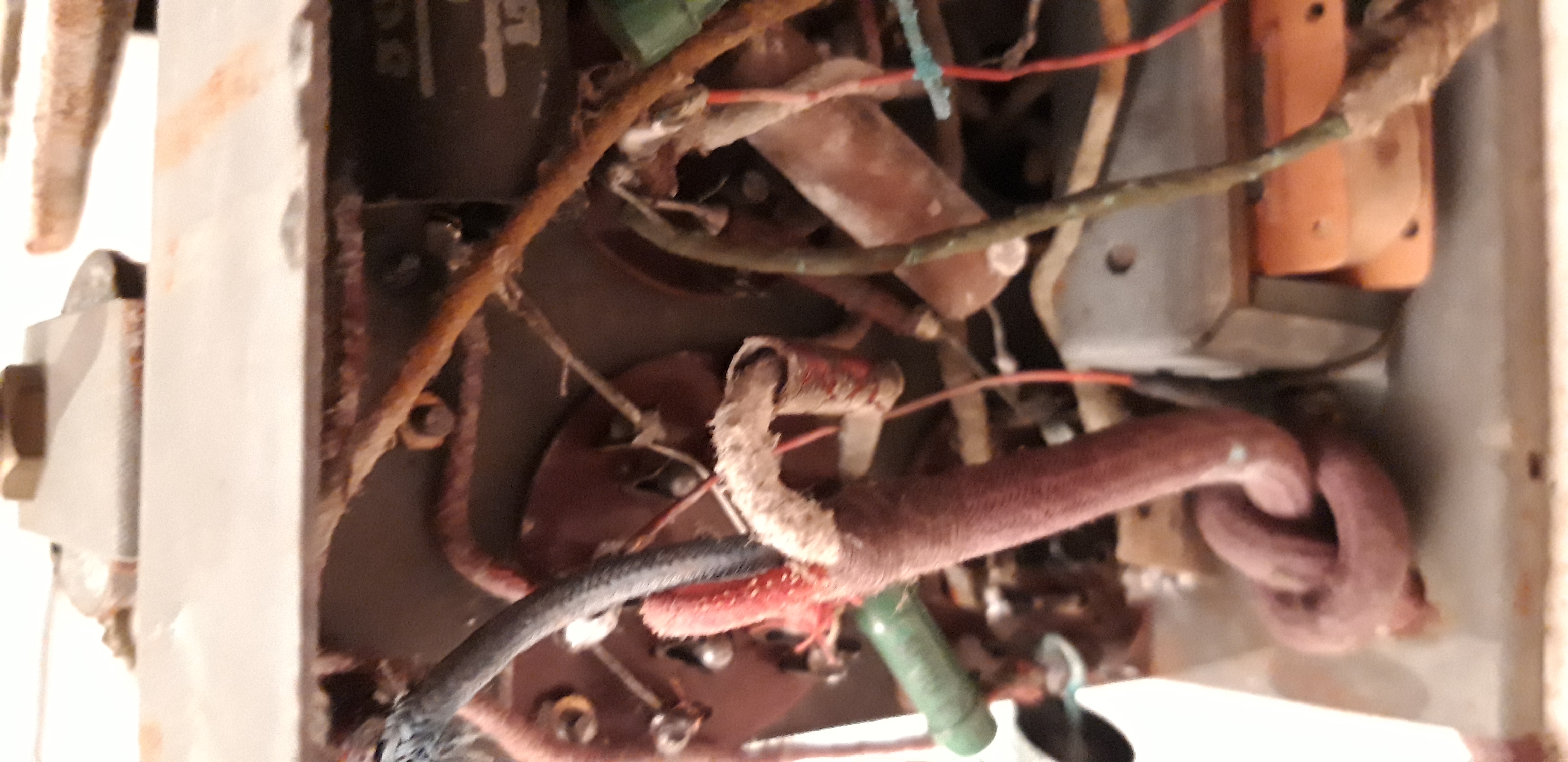

Sujet : Logo inconnu Nouveau De stockfish  Le 03-03-2019 à 23:06 sta Oui, c'est bien un tous-courant avec cordon chauffant probablement amianté ->

Sujet : Logo inconnu Nouveau De americanradios  Le 04-03-2019 à 08:20 sta Yes!!! Il est OK ou la resistance est coupée ? On n'en trouve plus du tout mais j'adore les réparer! Il y en a beaucoup sur les postes américains que je collectionne et vous savez comment on les appelle là-bas ? ''Curtain burner'' line cord

Sujet : Logo inconnu Nouveau De adams   Le 04-03-2019 à 09:06 sta Bonjour La dénomination ''Ampli Détection Trigrille '' s'applique aussi à la 6J7 bien connue . Plus tard , la fonction ''détection '' n'est plus indiquée dans les data . https://bms.isjtr.ro/shee…

Sujet : Logo inconnu Nouveau De F6CER  Le 04-03-2019 à 10:23 sta Bonjour C’est simplement un ancetre de la 6C6 en détection grille

Sujet : Logo inconnu Nouveau De stockfish  Le 09-03-2019 à 16:17 sta Bonjour Oui, le cordon n'est pas coupé. Je mesure 180 ohms entre un des connecteurs de la fiche secteur et l'extrémité soudée du cordon. Vous prenez des précautions particulières pour les réparer ? Certains composants sous le chassis sont couverts d'une pellicule d'amiante. Je vais quand même y passer un coup d'éponge et noyer la gaine visible dans du silicone.

Sujet : Logo inconnu Nouveau De americanradios  Le 11-03-2019 à 00:59 sta Lorsqu'un cordon chauffant est coupé, il est nécessaire de le dépouiller de sa gaine externe, puis du fil d'amiante isolant autour. Parmi les trois conducteurs, on trouve alors un fil resistif enroulé sur une âme amiante. Avec l'ohmmètre on repère la coupure qu'il suffit de ''manchoner'' en enroulant autour de la tresse à dessouder bien serrée que l'on imprègne ensuite de soudure. Cela crée une zone d'un centimètre environ qui est rigide mais ce n'est pas grave. Ensuite, remettre l'isolant d'amiante d'abord puis une gaine par dessus. On vend de la gaine neuve qui résiste à des températures élevées car en général la gaine tissus d'origine a dû être découpée pour dépouiller le cordon. Pour manipuler ces cordons, il est recommandé de les enrouler ''large'' sans faire d'angles serrés qui risquent de les casser. Et aussi, il ne faut pas les mouiller car le fil resistif rouille...

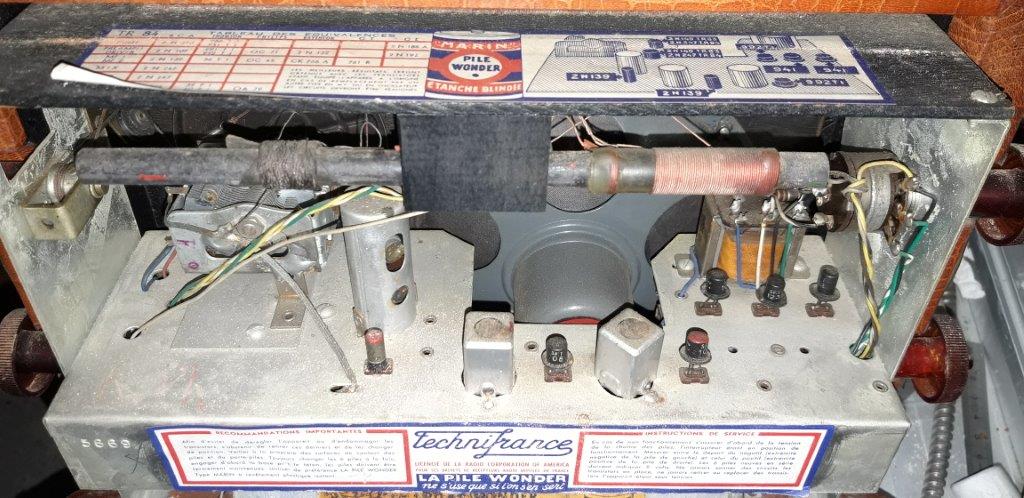

Sujet : Logo inconnu Nouveau De stockfish  Le 11-03-2019 à 16:47 sta Bonjour Merci pour ces infos sur le cordon. Si je tombe sur un défectueux, je vous en ferai cadeau. J'ai fini mon inventaire. Je suis tombé sur une autre pépite que j'avais oubliée -> Un portatif Technifrance conçu comme un poste à lampes avec châssis mais à transistors. Le chaînon qui manquait quoi ...

Sujet : Logo inconnu Nouveau De jackoe  Le 11-03-2019 à 20:20 sta Trop bien le chaînon manquant avec ses transistors sur supports + ou - semi-conducteurs eux mêmes !

Sujet : Logo inconnu Nouveau De Michel87  Le 11-03-2019 à 20:51 sta Bonsoir, A noter la publicité insistante pour Wonder... Effectivement, savoureuse transition entre deux mondes: le châssis des postes à tubes et les premiers transistors '' haut de forme '' au germanium, particulièrement sensibles à la chaleur. Sans oublier les supports de transistors rectangulaires, dans la lignée directe des supports de tubes. @stockfish: serait il possible d'avoir un cliché du dessous de châssis, Merci d''avance

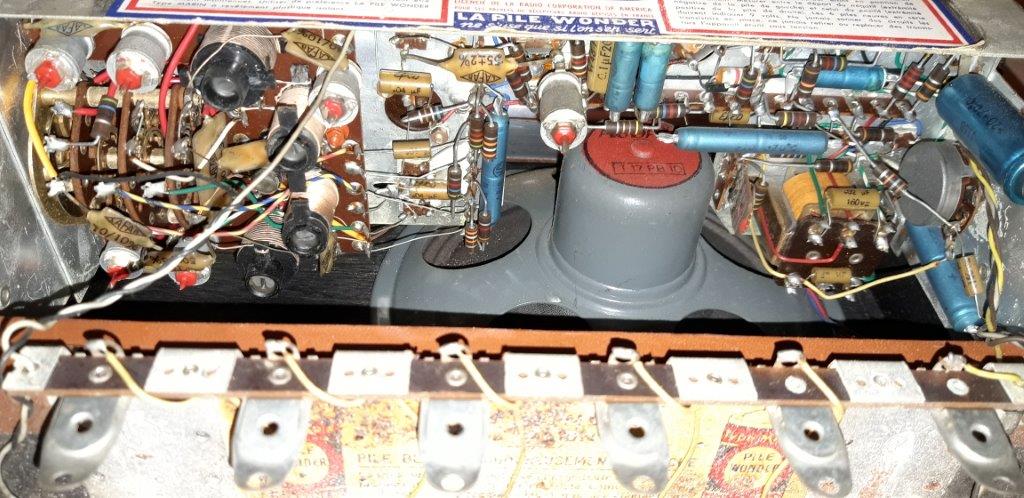

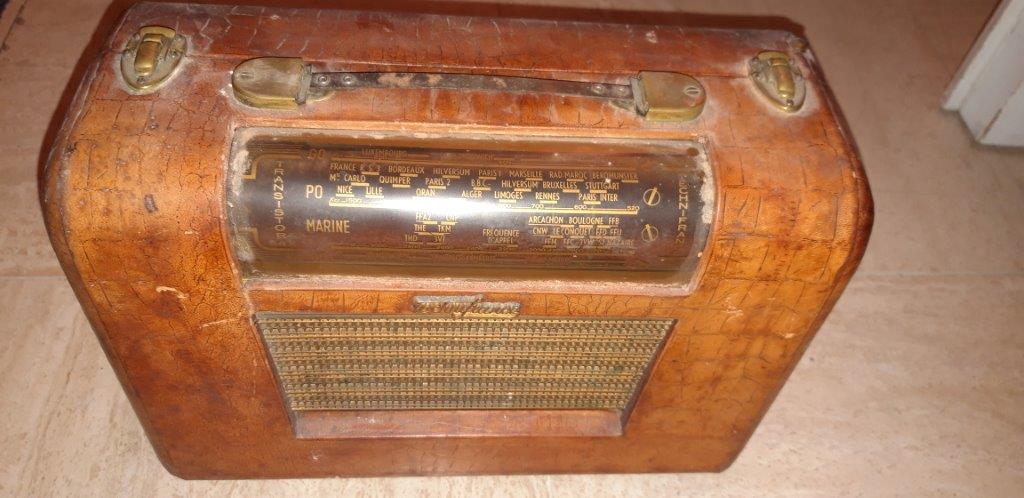

Sujet : Logo inconnu Nouveau De stockfish  Le 11-03-2019 à 22:49 sta Le dessous du châssis avec un classique cablage en l'air -> Je n'y ai pas encore touché. Autre chose intéressante, la présence de la bande marine avec ses stations évocatrices : arcachon, boulogne, Le Conquet, Saint-Nazaire ->

Sujet : Logo inconnu Nouveau De adams   Le 12-03-2019 à 08:44 sta Bonjour Année 1961 . https://www.doctsf.com/te… Avec les transistors sur supports (source fréquente de mauvais contacts ) on peut faire des essais avec des modèles plus performants AF xxx.

Sujet : Logo inconnu Nouveau De Michel87  Le 12-03-2019 à 09:46 sta Bonjour, Avec ces 6 piles du type correspondant à nos LR 20 actuelles et la faible puissance de l'appareil, l'autonomie devait être particulièrement importante. Et puis il est normal d'utiliser des piles de type Marin pour la bande Marine Plus sérieusement, on retrouve exactement la structure des châssis des TSF à tubes, avec les barrettes à cosses à souder. De mémoire, les supports de transistors étaient à l'origine de fréquents faux contacts sur les appareils de cette génération, et les produits aérosols de nettoyage de contacts n'existaient pas. On se contentait du tétrachlorure de carbone à l'odeur inoubliable.
