Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De pilippeulm  Le 30-03-2019 à 09:22 sta Bonjour à tous, J'ai acheté sur eBay un générateur HF Vari-pocket soit-disant en ordre de marche et non modifié. A l'ouverture de l'appareil il apparaît en fait qu'il a été plus que bidouillé, disons détruit. J'ai changé le support de la EF89 à qui il manquait des contacts. Maintenant il me reste à équiper ce support en résistances et condensateurs. J'ai déjà connecté le filament, c'était la partie la plus facile. Il me reste un fil du secondaire 37V, les fils allant au bloc de selfs ainsi qu'un fil allant au potentiomètre de niveau. Si quelqu'un possède le schéma de cet appareil ou du modèle 425 qui est équivalent, je suis sauvé. Sur Google et d'autres moteurs de recherche, je n'ai RIEN trouvé. A la limite une bonne photo du support me permettant d'identifier les composants qui y sont implantés serait une solution alternative je l'espère suffisante. A priori le bloc de sels et le réglage de niveau n'auraient pas été la proie du tsunami destructeur. Je remercie par avance les possesseurs de cet appareil qui auront le courage de démonter les boutons et la face avant du géné pour faire un photo. Pour information je n'ai nul besoin de cet appareil, je suis parfaitement équipé en hétérodyne, mon seul but est de sauver cette pièce du passé. Cordialement. Philippe

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De Schoser  Le 30-03-2019 à 09:37 sta Bonjour, à Philippe : Message identique sur le Forum d'à coté, le 28 Mars l'on vous a demandé une Photo ? - Pourquoi ne répondez-vous pas positivement à cette requête ? Idem Photo ? Bonne Journée... Amicalement,

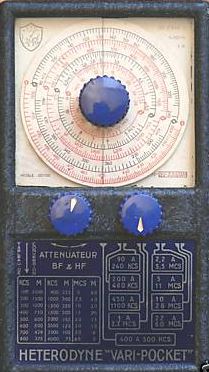

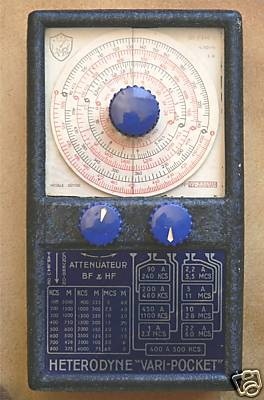

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De pilippeulm  Le 30-03-2019 à 09:55 sta Bonjour, La photo de ce géné se trouve sans problème sur le net, pas son schéma. Pour répondre à votre demande, ci-joint une photo de l'engin. Malheureusement çà ne fait pas avancer le schmilblick. Cordialement. Philippe

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De HLJ  Le 30-03-2019 à 11:08 sta ''''La photo de ce géné se trouve sans problème sur le net ...'''' Bonjour, C'est donc à nous, à qui vous nous demandez de l'aide de chercher nous même à quoi il ressemble ... Meilleures salutations HLJ

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De F6CER  Le 30-03-2019 à 11:56 sta Bonjour ''A l'ouverture de l'appareil il apparaît en fait qu'il a été plus que bidouillé, disons détruit. J'ai changé le support de la EF89 à qui il manquait des contacts. Maintenant il me reste à équiper ce support en résistances et condensateurs.'' c'est beau l'électronique intuitive !

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De F6FLC  Le 30-03-2019 à 18:57 sta Bonjour, une seule destination : la poubelle Michel...

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De Pascal  Le 30-03-2019 à 19:42 sta Ce genre de matériel 'Made in France' doit être encore classé 'Secret défense'. 60 ans après sa sortie, aucun schéma disponible sur le Net...

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De Radiolo  Le 30-03-2019 à 20:09 sta il faut regarder quel type de bobinages oscillateur 2 bobines couplées ou une bobine a prise mediane cela définit de type d'oscillateur utilisé de toute les façon s'il n'y a qu'un seul tube le schema ne doit pas etre compliqué il faut relever ce qui reste apres on avisera

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De F6CER  Le 30-03-2019 à 23:25 sta Absolument , et en plus le mini générateur ''VOC'' et le générateur '' Electro-Radio ''lui ressemblent comme deux gouttes d'eau pas besoin d'invoquer le secret défense

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De omale 13  Le 30-03-2019 à 23:40 sta bonsoir normalement ce gène a des tubes subminiatures voir le post >>> http://www.tsf-radio.org/…

Sujet : Schéma générateur HF Lamré Vari-pocket Nouveau De HLJ  Le 31-03-2019 à 00:17 sta Bonsoir, On ne saura donc jamais ce qu'il y a dans le mystérieux générateur HF, encore deux choses : - Une fiche sur le GL de doctsf http://www.doctsf.com/gra… mais sans photos de l'intérieur. - Un sujet d'il y a 9 ans en avril 2010 sur doctsf https://forum.doctsf.com/… là encore sans photos ni schémas. Tout le monde fait des suppositions sur son contenu, ici et dans les sujets passés, mais personne n'éclaircit le mystère ... Meilleures salutations. HLJ

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De HLJ  Le 31-03-2019 à 00:30 sta Selon les deux fiches présentes sur le GL doctsf : - http://www.doctsf.com/lam… - http://www.doctsf.com/lam… Les deux versions de cet appareil NE CONTIENNENT PAS de tubes subminiature (comme dit plus haut), mais une simple pentode HF à pente variable EF41 ou EF89. HLJ -

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De F6CER  Le 31-03-2019 à 09:13 sta Bonjour voila une réponse sensée : oscillateur classique avec une seule lampe maintes fois copié sous de nombreuses marques pour certains types la modulation se fait par relaxation de l'oscillateur HF (résistance de grille de 3.3M en position ''modulée'') et pour d'autres un simple tube au néon avec un circuit RC et malgré la simplicité il y a teout ce qu'il faut pour aligner un récepteur standard de radiodiffusion

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De Schoser  Le 31-03-2019 à 11:07 sta Bonjour, ''''La photo de ce géné se trouve sans problème sur le net, pas son schéma. Pour répondre à votre demande, ci-joint une photo de l'engin. Malheureusement çà ne fait pas avancer le schmilblick.'''' Note : La Photo jointe est issue d'un dossier ''DocTSF'' d'avril 2010 que ce Monsieur Philippe a détourée ? Il demande aux ''''possesseurs de cet appareil qui auront le courage de démonter les boutons'''' et prennent des Photos ??? N'est-il pas capable de nous procurer ses propres Photos pour l'aide qu'il demande ? -- Pas très coopératif --- Bonne journée ensoleillée... Amicalement,

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De pilippeulm  Le 31-03-2019 à 12:02 sta Bonjour, Une photo de l'appareil entièrement démonté, dont les pièces métalliques et les boutons trempent dans le détergent, le cadran également démonté pour être passé au scanner, n'aurait à mon avis pas apporté grand chose à la recherche. J'ai donc fourni ce que j'ai pu trouver sur le net comme je l'indiquais. Il me semble qu'il est préférable de se renseigner avant d'écrire. D'autant que telle réflexion ne fait en rien avancer la solution. Un message en MP suffit souvent. C'est du moins ce je pratique. Une petite recherche dans le sens de ma question ne vous aurait pas pris plus de temps que l'identification de la photo jointe... Chaque fois que je le peux j'essaie d'apporter ma pierre à l'édifice dans les forums que je fréquente et c'est une grande joie quand un problème se résout avec ou grâce à votre participation. Je suis donc toujours à la recherche d'un schéma ou d'une photo du support de l'EF89 équipé de ses composants. Cordialement, aux ronchons de tout poil et aux autres, ceux qui aident. Philippe

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De Lebon  Le 31-03-2019 à 12:54 sta Salut, @ pilippeulm !!! Pourquoi ne pas ouvrir le bidule et en faire le schéma pas à pas et le soumettre ensuite à l'avis des spécialistes du forum ??? Cdlt

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De HLJ  Le 31-03-2019 à 14:12 sta Bonjour, Donc notre ami a tout démonté sans faire aucune photo puisque il ne peux en poster aucune ici ? Ou alors il n'a pas de quoi faire et poster de photos, tout de même étonnant en 2019 ... HLJ

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De pilippeulm  Le 31-03-2019 à 14:31 sta Bonjour, Encore une remarque qui fait bien avancer le schmilblick. ''... aucune photo PUISQU'IL ne PEUT en poster ...'' Bescherelle, au secours. Pour info, comme tout un chacun je suis équipé en appareil photo digital et en smartphone. Cordialement. Philippe

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De F6FLC  Le 31-03-2019 à 15:01 sta Il faut changer le condensateur qui est à gauche de celui d'en dessous, puis la résistance à droite du composant qui est sous le magnétron qu'on voit en au dessus du discriminateur et ça remarchera

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De omale 13  Le 31-03-2019 à 15:20 sta re ''Encore une remarque qui fait bien avancer le schmilblick.'' parce que tu es têtue comme un Breton, ''Bescherelle, au secours.'' il est mort lui le forum non ''Pour info, comme tout un chacun je suis équipé en appareil photo digital et en smartphone.'' ALORS posté une photo de l'intérieur rien de plus et tu auras 10 kilos d'aide et ne te vexe pas

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De F6CER  Le 31-03-2019 à 16:47 sta Ca , j'adore : ''Il me semble qu'il est préférable de se renseigner avant d'écrire. D'autant que telle réflexion ne fait en rien avancer la solution. Un message en MP suffit souvent. C'est du moins ce je pratique'' Sauf que ......... l'envoi des messages est refusée par notre ami

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De Schoser  Le 31-03-2019 à 18:39 sta Re...Bonjour, L'on retrouve ici une arrogance identique à un autre sujet récent : http://www.tsf-radio.org/… Ce Monsieur ((pilippeulm ici, Philippe Boyer ailleurs)) insiste : ''''Je suis donc toujours à la recherche d'un schéma'''' ---La réponse est toute simple, recherché par d'autres personnes depuis très longtemps, ce Schéma n'existe pas !!! Il va falloir vous retrousser les manches, relever pour le réaliser vous même ? Amicalement,

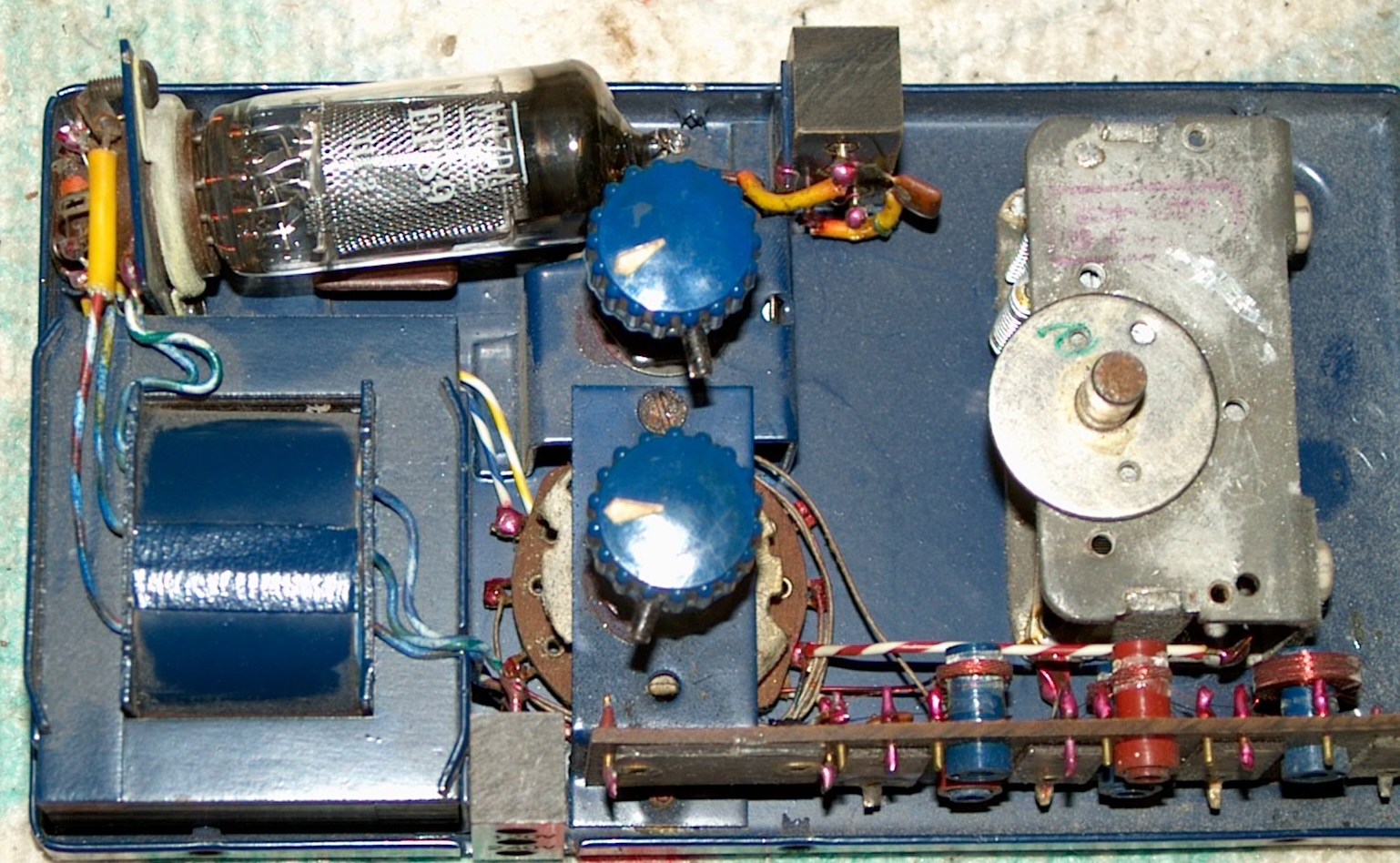

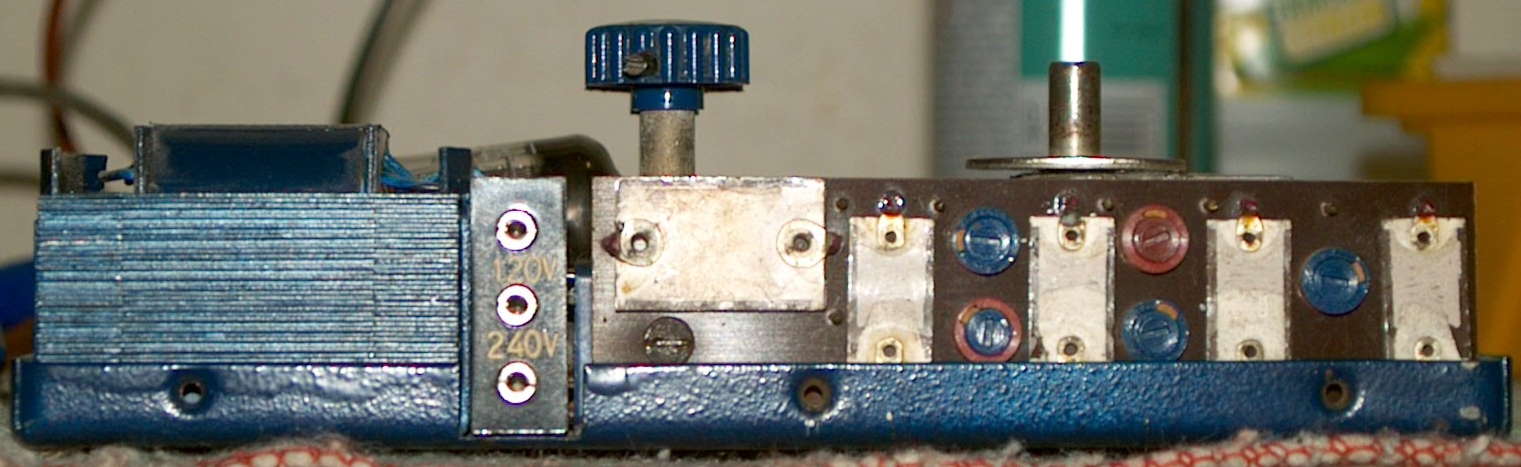

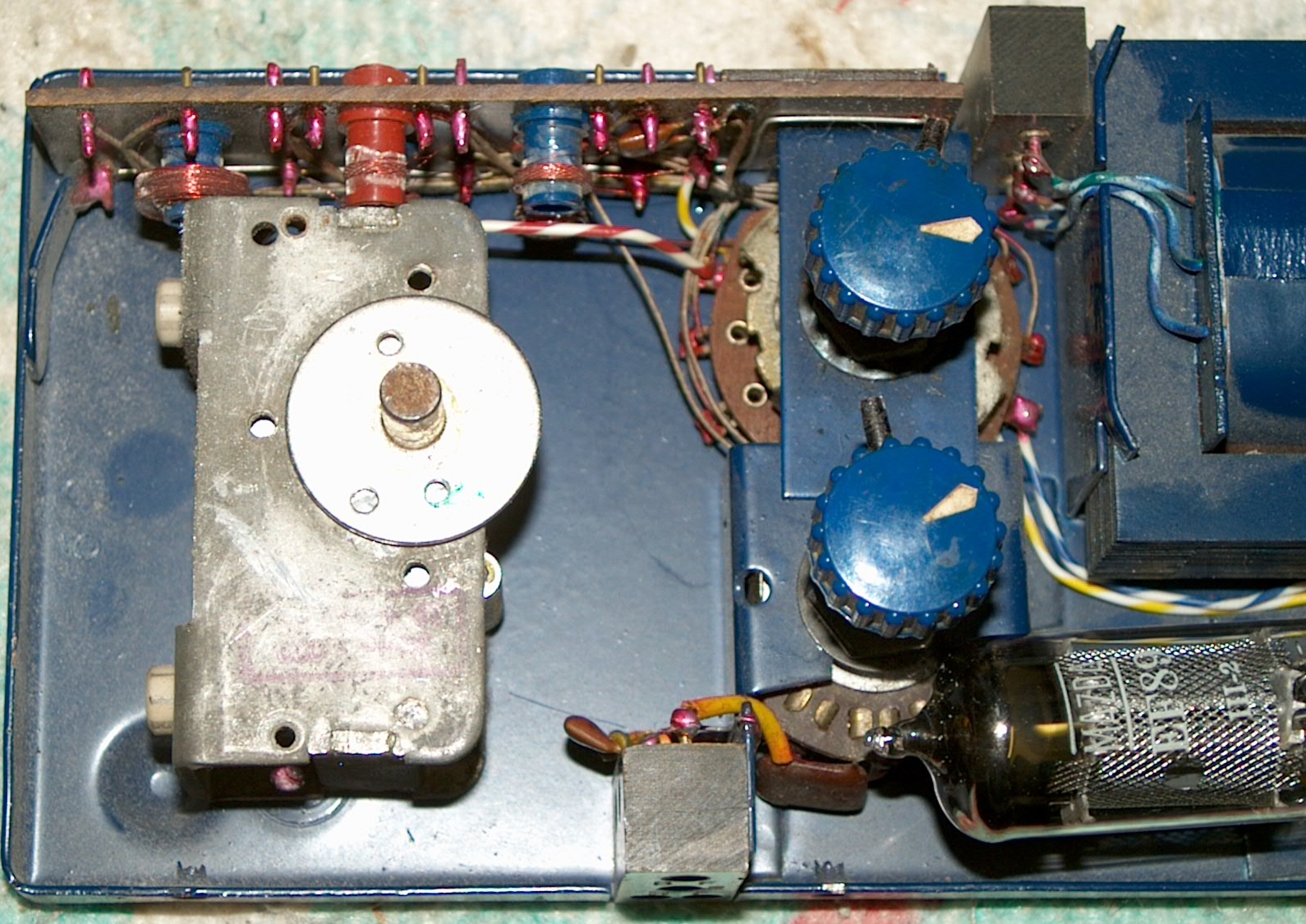

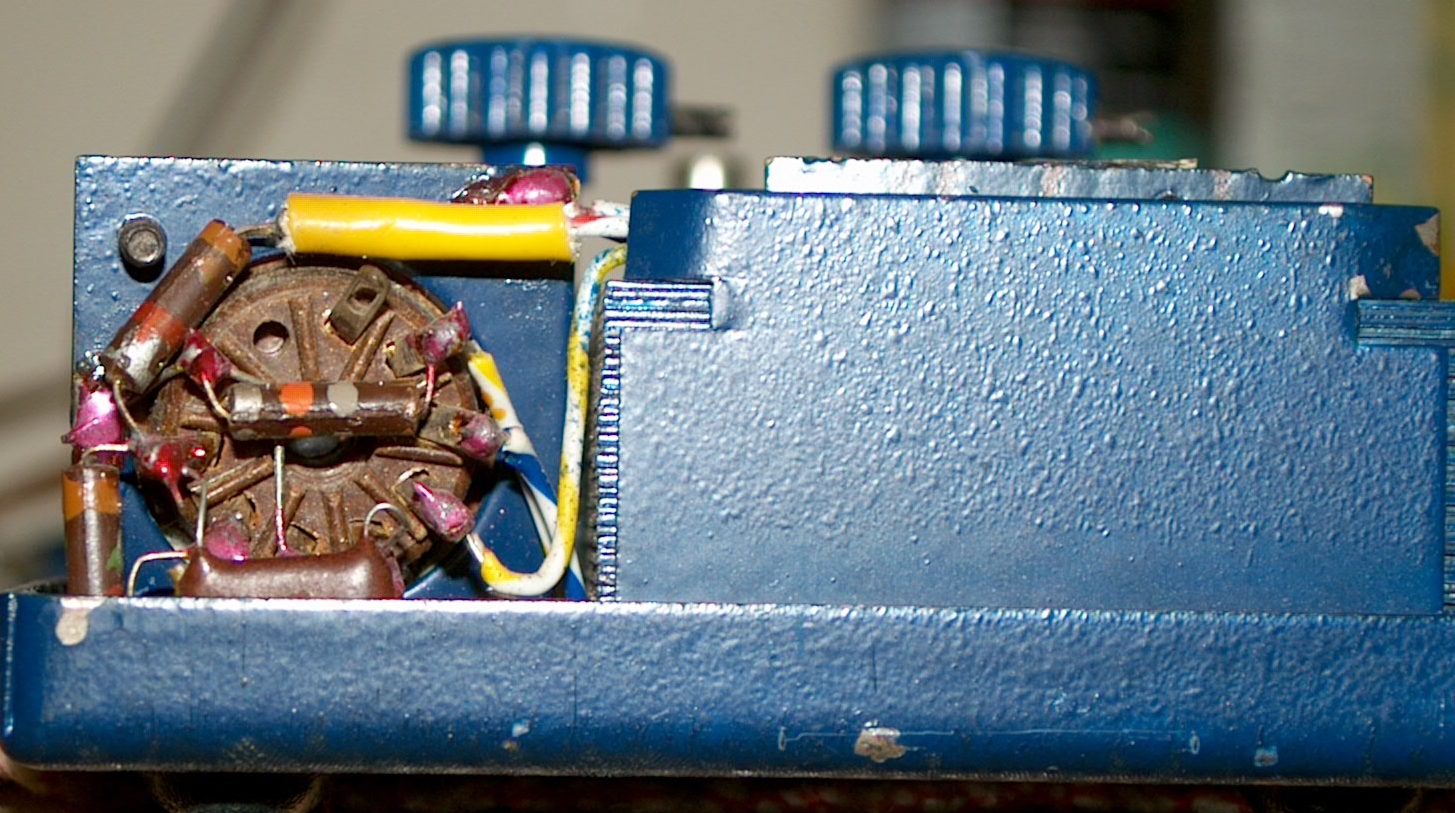

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De tsfallier  Le 31-03-2019 à 18:53 sta Bonjour. Faute d'avoir le schéma, voici quelques photos.

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De Radiolo  Le 31-03-2019 à 19:03 sta celui la ne semble pas avoir été trop bricolé toute les soudure on leur vernis de contrôle on ne remarque pas de redresseur , ou je ne l'ai pas trouvé…. ce serait donc une modulation 50Hz

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De pilippeulm  Le 31-03-2019 à 20:53 sta Bonsoir, Comme je l'ai toujours dit, une bonne photo pouvait me dépanner. Un grand merci à ''tsfallier'' grâce à qui mon hétérodyne a retrouvé la vie. Il me reste à refaire la peinture du boîtier, changer le transparent de l'écran, refaire l'écran lui-même. L'alignement actuel n'est pas si mauvais, mais je le peaufinerai. Cet appareil est destiné à un club radio et je pourrai donc récupérer l'appareil que j'avais mis à leur disposition (beaucoup plus moderne et aussi beaucoup plus cher que je dois emprunter de temps en temps au gré de mes restaurations.) Encore une fois un immense merci. Comme ''Radiolo'' le pense, la HT n'est pas redressée et donc la modulation est le 50 Hz (ça change du 400 ou 1000 Hz et vraiment, ce n'est pas très agréable.) Cordialement. Philippe

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De tsfallier  Le 01-04-2019 à 11:33 sta Bonjour. Je suis content que mes photos vous aient permis de remettre votre hétérodyne en état. Je vois que vous allez refaire le cadran. Serait il possible de m'en faire parvenir un exemplaire car le mien est pratiquement illisible. Je passe par l'intermédiaire du forum car ne vous étant pas identifié, il est impossible de vous joindre par mail. Par contre, vous pouvez me joindre directement en cliquant sur mon pseudo ''tsfallier'. Cdt

Sujet : Schéma générateur HF Lamré Vari-pocke Nouveau De pilippeulm  Le 08-04-2019 à 12:12 sta A l'attention de ''tsfallier'' Bonjour, Je vous ai envoyé plusieurs e-mails concernant votre demande avec les pièces jointes désirées. Votre adresse m'a même été retournée par le ''mail demon'' comme étant inconnue. Je n'ai d'autre part reçu aucune réponse à mes questions. Je ne sais pas si votre boîte mail est régulièrement relevée. Afin de lever tout malentendu, j'ai laissé mon adresse mail visible. Cette boîte est automatiquement relevée plusieurs fois par jour. Je vous laisse donc le soin de me contacter si vous le souhaitez et je ne manquerai pas de vous répondre. A toutes fins utiles je joins à ce post le scan du cadran que vous souhaitiez. Cordialement. Philippe
