Sujet : COMPOSANT TSF INCONNU Nouveau De xaaander  Le 03-04-2019 à 10:07 sta

    bonjour,

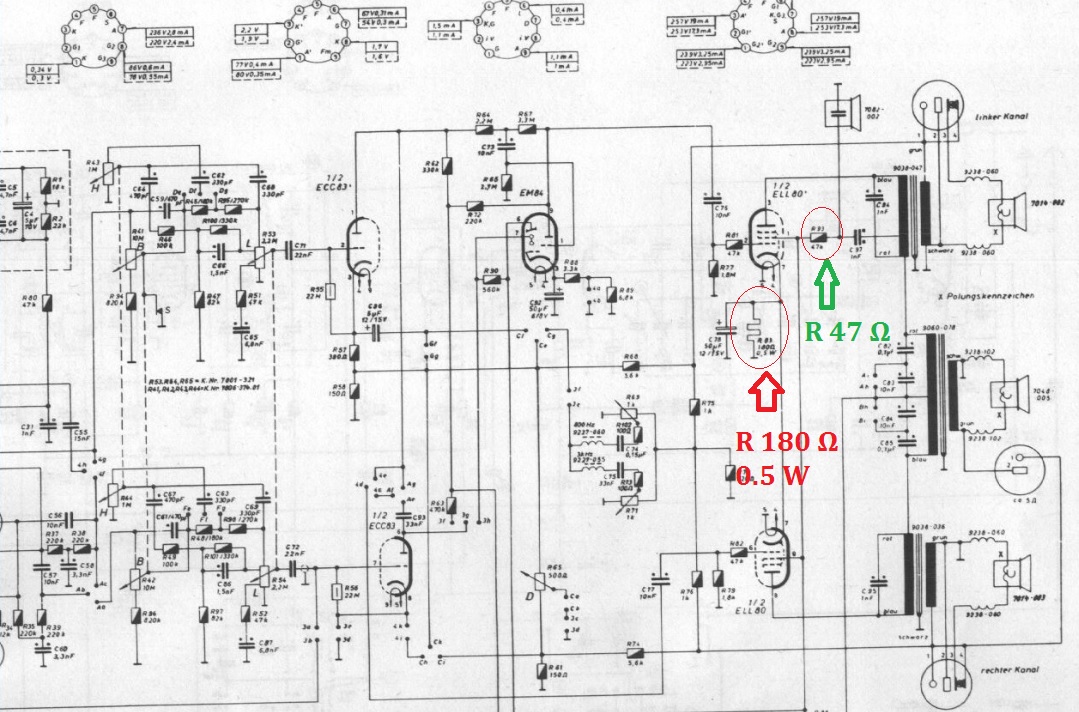

    Je cherche à savoir ce qu'est le composant dans le cercle rouge du schéma.
    Il est exprimé en Ohms mais n'est pas une résistance (en vert sur le schéma).
    Serait-ce une inductance? Le symbole ressemble à un signal carré vertical.

    Je trouve ce composant à deux reprises sur le radio TSF GRUNDIG 4298.
    La seconde fois, c'est entre deux pôles + d'un condo. chimique à 3 capacités en sortie.

    Je rénove cette TSF mais certains composants sont démontés depuis 5 ans et les photos ne sont pas terribles. Je dois faire avec le schéma.

    Merci à celui qui apportera la réponse.




Sujet : COMPOSANT TSF INCONNU Nouveau De F6CER   Le 03-04-2019 à 10:11 sta

    Bonjour
    simplement la façon de représenter une résistance bobinée


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 03-04-2019 à 10:47 sta


    Bonjour,

    Quel avantage d'utiliser une résistance bobinée pour une puissance de 0,5W ?


Sujet : COMPOSANT TSF INCONNU Nouveau De xaaander  Le 03-04-2019 à 11:16 sta

    Bonne question


Sujet : COMPOSANT TSF INCONNU Nouveau De jfcrois  Le 03-04-2019 à 11:31 sta

    Bonjour.

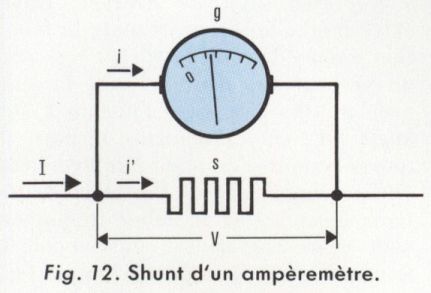

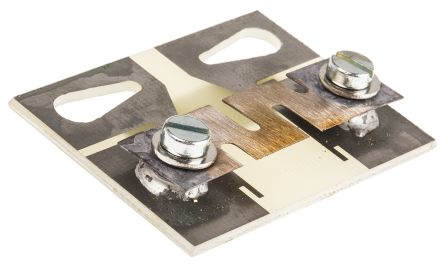

    De mon temps, ce symbole représentait une résistance NON-inductive (style shunt aux bornes d'un ampèremètre). L'image est donnée par une plaque de cuivre découpée par une succession de chicanes allongeant le trajet du courant et réduisant la section du conducteur, ce qui augmente sa résistance. Même si cela forme vaguement des spires, elles sont toutes sur le même plan et n'ont pas d'effet d’auto-induction. Et beaucoup plus stable qu'une résistance agglo...
    Il me semble qu'une résistance à couche métallique serait toute aussi performante.


Sujet : COMPOSANT TSF INCONNU Nouveau De F6CER   Le 03-04-2019 à 12:27 sta

    Afin d'éviter toute polémique naissante, il vous suffit de regarder la partie gauche du schéma c'est indiqué en toutes lettres par Grundig dans le tableau des symboles
    Que leurs ingénieurs soient des idiots ou non, c'est une autre histoire
    par contre le fait de mettre une 47 Ohms (en vert) pour le tweeter a condensateur semble une idée curieuse , il faut une 47K (comme indiqué d'origine sur le schéma)


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 03-04-2019 à 12:52 sta


    Bonjour,

    Oui, c'est indiqué en toutes lettres, mais j'ai du mal à déchiffrer


Sujet : COMPOSANT TSF INCONNU Nouveau De F6CER   Le 03-04-2019 à 12:56 sta

    Drahtwiderstand = résistance bobinée


Sujet : COMPOSANT TSF INCONNU Nouveau De blaisepascal  Le 03-04-2019 à 12:58 sta

    Bonjour,

    La puissance réellement dissipée par la résistance de cathode des ELL80 étant justement d'environ 0.5W, il serait plus raisonnable de prendre de la marge et de prévoir une résistance de 1W.

    Pascal


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 03-04-2019 à 13:51 sta


    Merci pour la traduction.

    Quant au choix de ce type de résistance pour cet usage, il n'est pas forcément technique.
    Il s'agit peut-être tout simplement d'une question de prix, celui-ci étant fonction des contrats de fourniture, domaine particulièrement complexe.


Sujet : COMPOSANT TSF INCONNU Nouveau De Schoser  Le 03-04-2019 à 15:09 sta

    Bonjour a vous,

    Grundig :

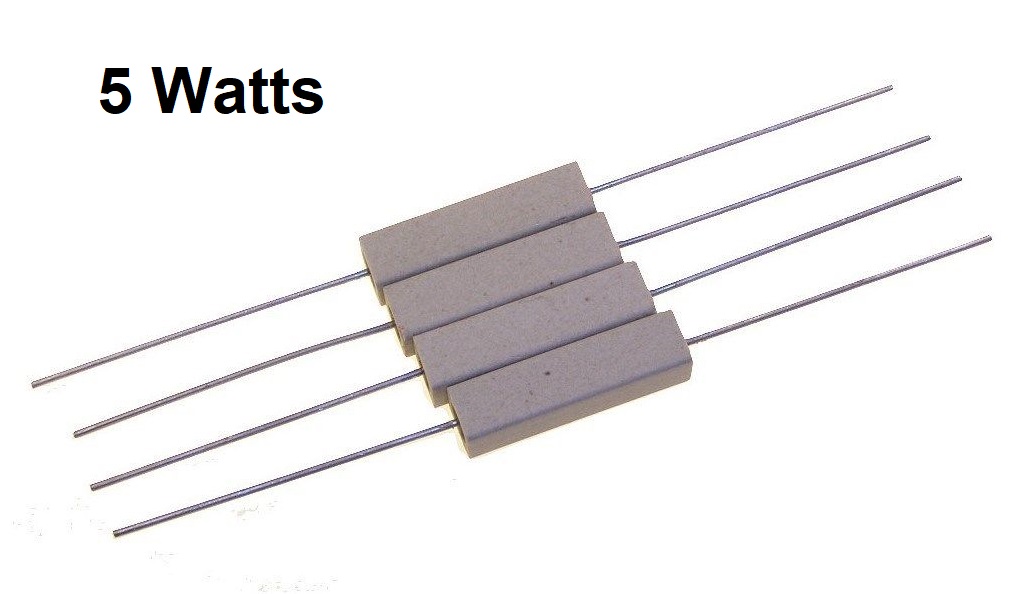

    - Cette Résistance de 180 ohms est en réalité, comme précisé, une ''Drahtwiderstand = résistance bobinée'' Céramique et ne fait pas 0,5 W, ni 1 W mais ''''5 Watts''''.
    -- Ne pas oublier qu'elle unique pour les deux Amplis BF !

    - On la retrouve sur de nombreuses Doc ou cela est précisé en Watt !

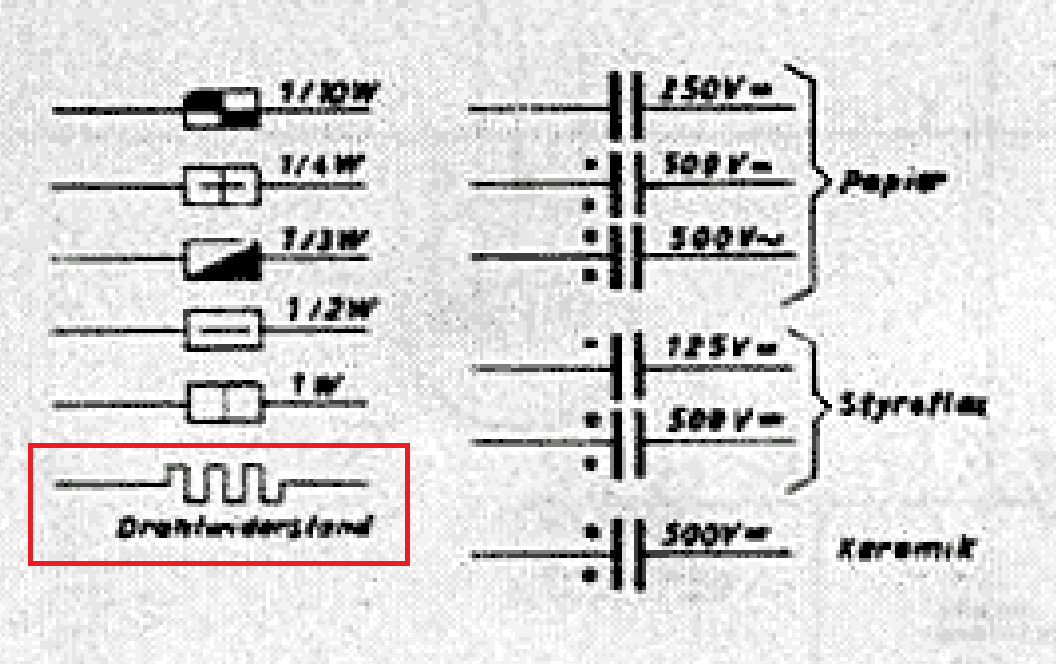

    Voir ci-joint :

    Amicalement,

 Fichier
.PNG



Sujet : COMPOSANT TSF INCONNU Nouveau De jfcrois  Le 03-04-2019 à 15:13 sta

    Oserai-je une réponse ?

    Qu'on note bien : Je ne veux pas avoir raison, je veux savoir !
    Les Allemands étant bien souvent à l'origine de beaucoup des normalisations en tout genres, je m'étonne qu'ils aient utilisé ce symbole pour une résistance bobinée.
    ''Drahtwiderstand'' (que je ne vois pas sur le schéma proposé) est défini ''fil résistant'' par mon traducteur. La notion de bobinage n'y étant pas, l'effet inductif d'un fil enroulé ne doit pas exister. D'où le symbole différent de ceux des inductances (en série avec les HP).
    Cela peut être fabriqué sur un même support, une moitié de bobinage dans un sens puis l'autre moitié dans l'autre, ce qui annule tout effet magnétique. La polarisation des tubes ne change donc pas en fonction de la fréquence.
    Est-ce correct ou déraillai-je ?


Sujet : COMPOSANT TSF INCONNU Nouveau De Tubologic  Le 03-04-2019 à 16:12 sta

    Il existe bien des résistances bobinées non inductives (bobinées en ''zig-zag'') mais leur domaine d'application est différent. Par simple curiosité j'ai mesuré l'inductance d'un échantillon de quelques résistances bobinées de 180 ohms de diverses fabrications et obtient des valeurs proches de 4 mH , ce qui a très peu d'effet dans la bande audio et le circuit concerné (résistance de polarisation de cathode découplé par un électrochimique dans un ampli BF). Donc vous pouvez utiliser sans problèmes n'importe quelle résistance bobinée ''ordinaire''. Par contre, la dissipation de cette résistance d'après les données du schéma est de 0,35W donc le dimensionnement du constructeur de 0,5W est bien correct. Il ne faut donc PAS la remplacer par une résistance de 5 watts car cette résistance joue également un rôle de protection: en cas de défaillance dans l'étage de sortie elle se coupera et interrompra le courant dans le circuit , ce qui est préférable à un transformateur de sortie endommagé. Je n'utiliserais en tout cas pas une résistance d'une dissipation supérieure à 2W à cet endroit.


Sujet : COMPOSANT TSF INCONNU Nouveau De Schoser  Le 03-04-2019 à 16:22 sta

    Bonjour,

    à jfcrois :
    -- ((Oserai-je une réponse ?
    Qu'on note bien : Je ne veux pas avoir raison, je veux savoir !
    Les Allemands étant bien souvent à l'origine de beaucoup des normalisations en tout genres, je m'étonne qu'ils aient utilisé ce symbole pour une résistance bobinée.
    ''Drahtwiderstand'' (que je ne vois pas sur le schéma proposé)))--

    Ne Cherchez pas..........

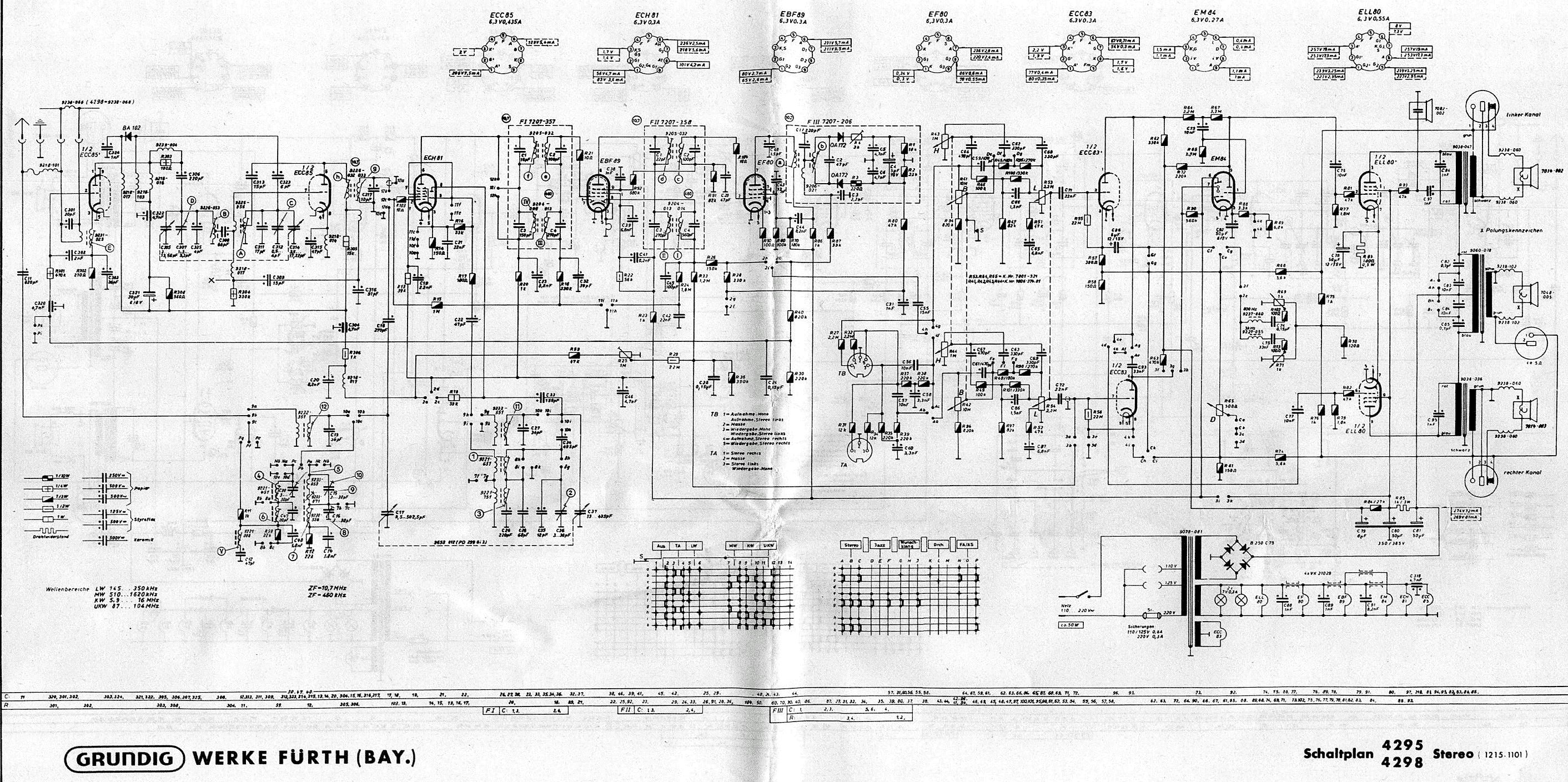

    Le schéma complet de cet Appareil (Voir Complètement à Gauche ???

    Amicalement,




Sujet : COMPOSANT TSF INCONNU Nouveau De jfcrois  Le 03-04-2019 à 17:12 sta

    Haa, merci Schoser !
    Votre schéma complet me réconforte, ayant cru avoir -en plus- la berlue !
    Mais aussi il me désappointe car il confirme ce qu'a dit xaaander au tout début : Ce que j'ai pris pour une résistance non-inductive se retrouve sur la ligne d'alimentation, entre deux condos de filtrage. La caractéristique ''bobinée'' de cette résistance serait un atout à cet emplacement, contrairement à ma supposition 'non-inductive'. Alors mon explication ne tient pas.
    Surtout avec les arguments de Tubologic, autrement plus convainquants !
    Pff, à qui se fier, mon bon monsieur ...


Sujet : COMPOSANT TSF INCONNU Nouveau De xaaander  Le 04-04-2019 à 10:02 sta

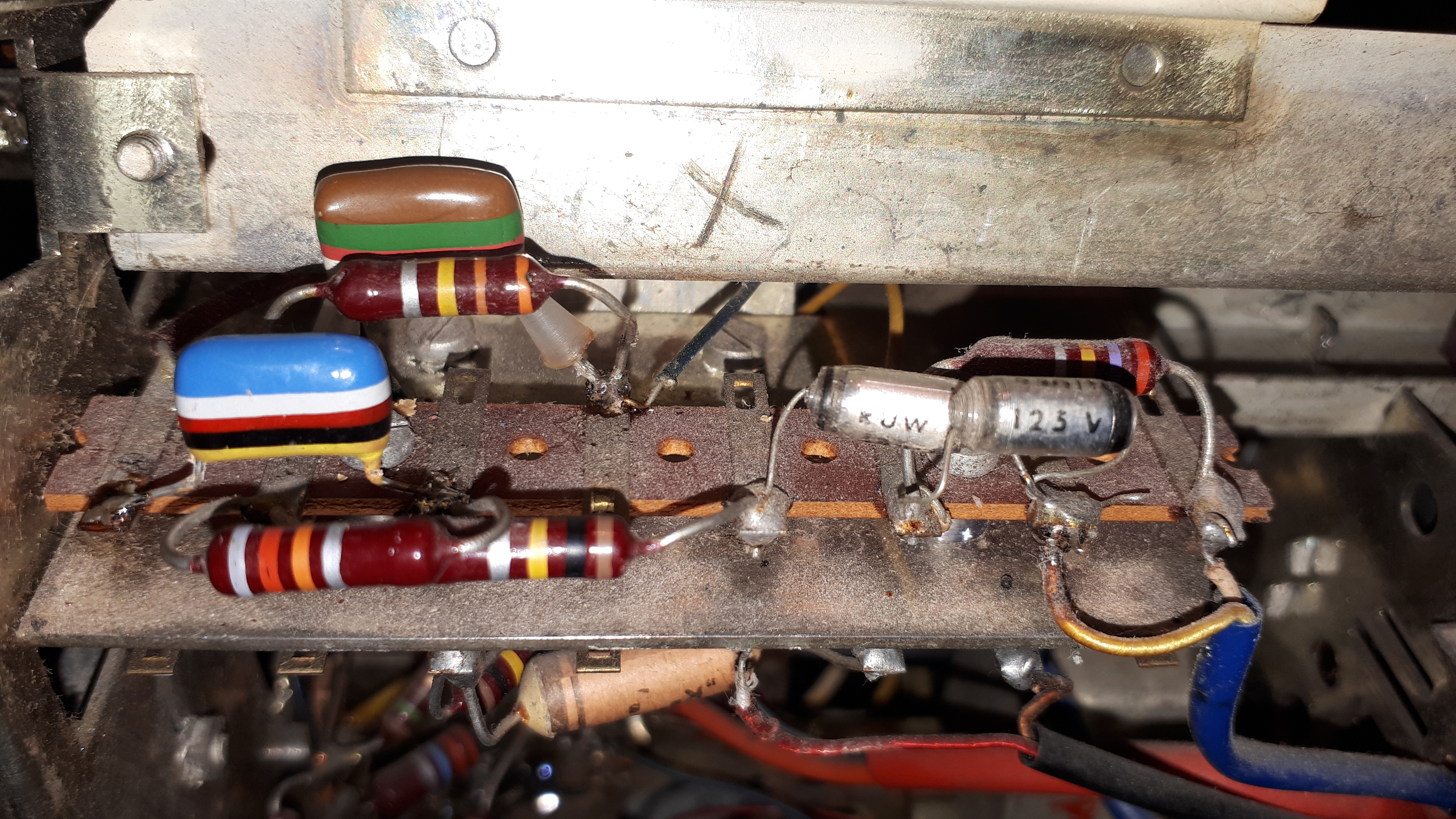

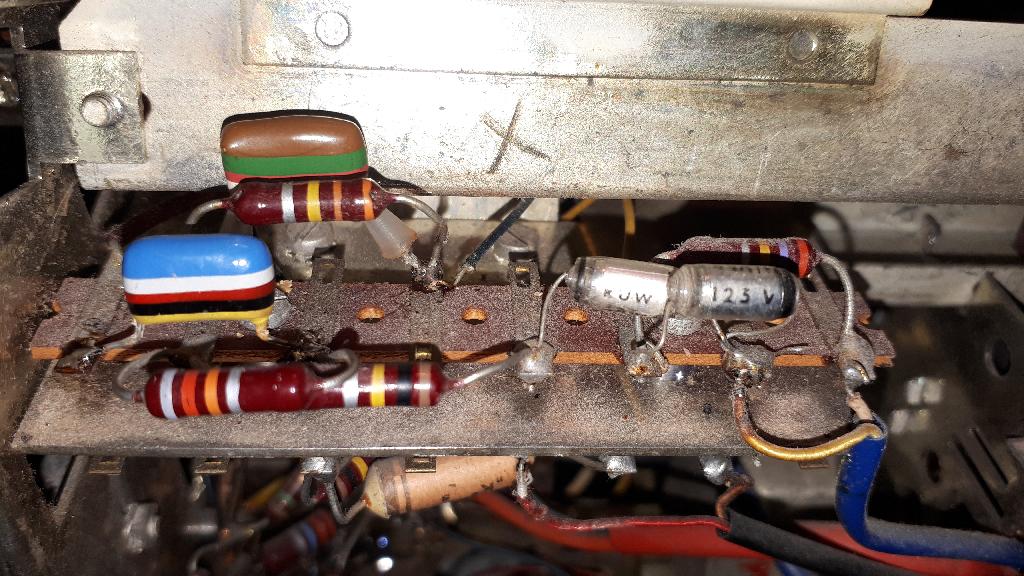

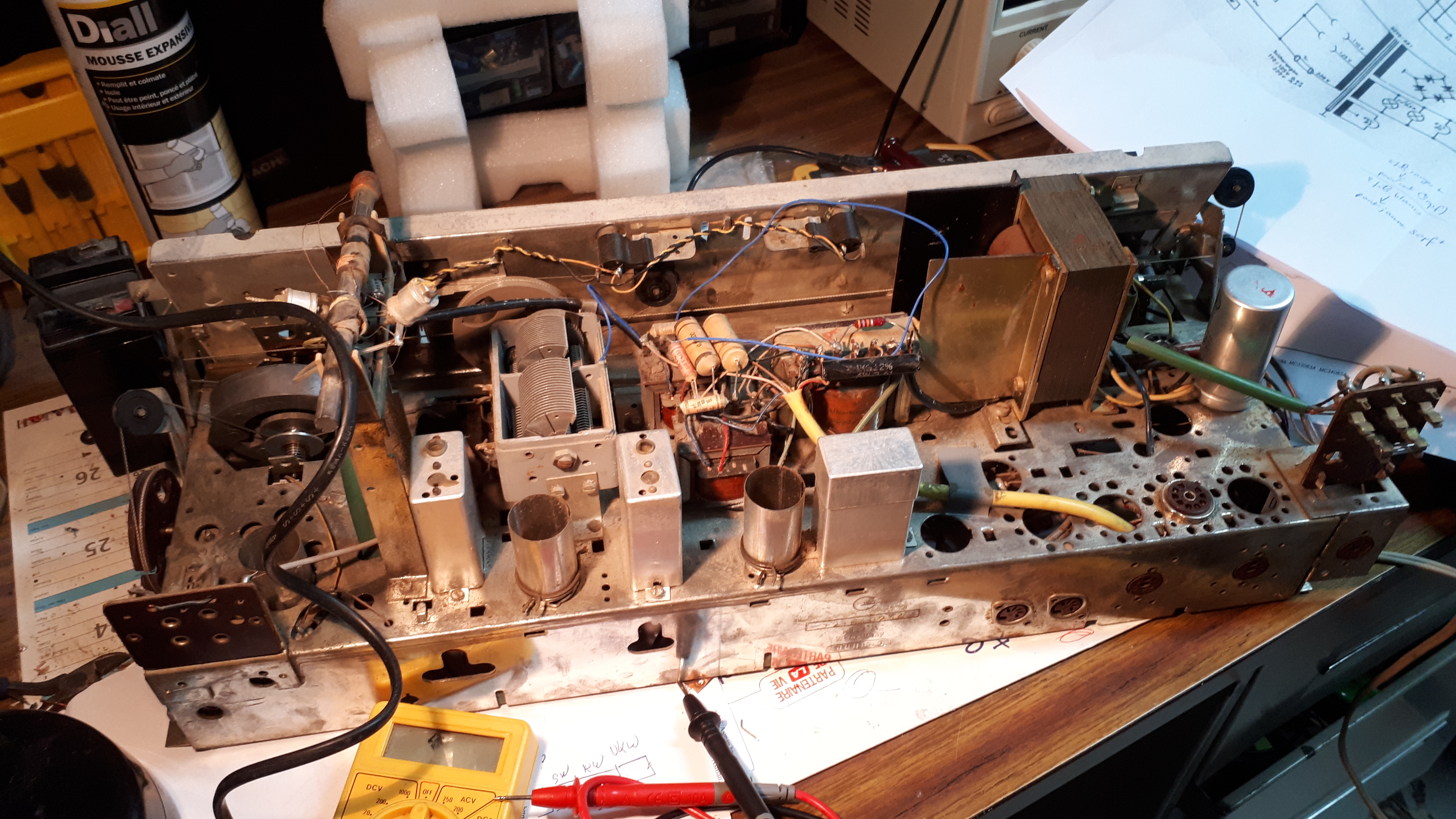

    Concernant ce composant, il semble d'après la photo que j'avais prise, qu'il n'y a pas de composant soudé directement entre les deux pôles 50 Mf + du condensateur. Je vais devoir suivre les fils qui en partent afin de voir si je trouve un composant commun monté entre eux. Merci à tout ceux qui ont contribué à l'explication du composant inconnu


Sujet : COMPOSANT TSF INCONNU Nouveau De xaaander  Le 04-04-2019 à 10:43 sta

    Oups,!!!!! je voulais parler dans mon dernier post de la résistance bobinée que l'on trouve sur le + du pont redresseur en bas à droite du schéma. . Elle fait 1K/2W.
    Elle est en dérivation entre les deux + 50Mf. Est-ce nécessaire?


Sujet : COMPOSANT TSF INCONNU Nouveau De Radiolo  Le 04-04-2019 à 10:54 sta

    et que oui elle est necessaire c'est la resistance de la cellule de filtrage et elle est meme suivie par une deuxieme cellule de filtrage destinée aux preamplis


Sujet : COMPOSANT TSF INCONNU Nouveau De F6FLC  Le 04-04-2019 à 13:00 sta

    Bonjour,

    qu'elle soit inductive ou non ne change rien vu qu'elle est shuntée par un chimique

    Michel...


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 04-04-2019 à 13:12 sta


    Bonjour,

    C'est aussi mon avis.


Sujet : COMPOSANT TSF INCONNU Nouveau De jfcrois  Le 04-04-2019 à 13:52 sta

    Le bonjour, ... malgré la grêle.

    Heu, vous êtes sûrs ? Une inductance dans un filtre en Pi ne servirait à rien ?
    Mes souvenirs sont vieux mais il me semble que cela change l'ordre du filtre ..


Sujet : COMPOSANT TSF INCONNU Nouveau De Radiolo  Le 04-04-2019 à 14:59 sta

    une resistance qu'elle soit inductive ou non cela ne change rien dans un filtrage a 100Hz la valeur de son inductance est trop faible pour avoir une quelconque influence par contre sa presence ameliore le filtrage
    effectivement une self de filtrage ( dont la valeur doit etre de quelques H ) fait mieux mais c'est plus cher…..


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 04-04-2019 à 15:15 sta


    Bonjour,

    Je faisais référence à la résistance sur les cathodes de l'ELL80, en parallèle avec une capa chimique de 50µF, et non pas à la résistance de même symbole sur le filtre, entre les deux capas de 50µF, en sortie du pont B250C75. J'ai un peu de mal à déchiffrer les caractères sur ce plan.


Sujet : COMPOSANT TSF INCONNU Nouveau De Radiolo  Le 04-04-2019 à 15:36 sta

    meme combat ce ne sont pas qq µH qui vont changer qq chose a la BF…….


Sujet : COMPOSANT TSF INCONNU Nouveau De jfcrois  Le 04-04-2019 à 21:03 sta

    Bien sûr, suis d'accord avec vous.
    Mais de là à choisir spécialement un composant non-inductif dans le filtrage d'un courant continu, c'eut été invraisemblable !
    Donc ce fichu symbole ne représente même pas ce qui est schématisé dans le Larousse Encyclopédique !
    Si même les Allemands ne sont plus rigoureux ...




Sujet : COMPOSANT TSF INCONNU Nouveau De Schoser  Le 06-04-2019 à 14:30 sta

    Bonjour,

    à vous, à Tubologic :
    J’ai eu l'occasion cet Hiver de Restaurer 2 Postes Radio (Telefunken et Grundig) qui utilise des Montages similaires au ''4298 Stéréo Musikschrank Grundig 1961''.
    Ils ont été Modifiés pour pouvoir fonctionner en toute sécurité avec une Tension Secteur de 240 Volts. Le Pont Redresseur Sélénium a été conservé sur les deux Appareils !

    Constat… (4298 Stéréo Musikschrank Grundig 1961)
    1) Le Transformateur Secteur dispose d’un enroulement primaire Max de 220 Volts ?
    Nous avons actuellement une tension Secteur d'environ 240 volts, voir un peu plus ?
    - Sur le Schéma la H.T. Continu est fourni par un Pont Redresseur Sélénium B250 - C75 c’est à dire 75 mA suivi par un Condensateur de 50 µf !… et sur le Schéma est indiqué 274 volts ?… Qui probablement passera à 295 Volts ?
    2) Les tensions Filament de 6,3 volts à l’origine passeront à 7 Volts, voir 7,2 Volts ?

    3) Revenons à cette Résistance Bobinée de 180 Ohms sur les Cathodes du Tube ELL80,
    «Vous… ''joue également un rôle de protection: en cas de défaillance dans l'étage de sortie elle se coupera'' »
    -- En admettant qu’on ait un Court-Circuit partiel voir plus franc qui se présente dans ce Circuit BF, pensez-vous que cette Résistance Bobinée (180 Ohms) va jouer ce Rôle...
    …… Ben Non ?

    Dans la Réalité, c’est le Pont Redresseur Sélénium qui va prendre, mettre en Danger le Transformateur Secteur qui sera peut-être sauvé à temps par la Fusion du Fusible de 0,3 Amp dans le Primaire du Transformateur si sa Valeur a été respectée !... et cette Résistance Bobinée (180 Ohms) n'aura même pas eu le Temps de Rougir ?

    Conclusion :
    - Ce Poste Réparé ne pourra pas être utilisé de façon permanente, la tension Filament et la H.T. élevé vont rapidement Rincer, Détruire les Tubes ?... surtout la ELL80, Tube fragile ?

    - De ce fait, même les Ampoules Cadran vont souffrir et mourir prématurément ?
    Pire encore, si le Pont Redresseur Sélénium a été Remplacé par un Pont de Diodes Silicium ???

    Voilà la réalité…
    Amicalement,


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 06-04-2019 à 14:48 sta


    Bonjour,

    Cet appareil ne comporte pas de possibilité d'alimentation secteur pour des tensions de 230 ou 240 V.

    Est-ce habituel pour des appareils de cette marque ou de cette époque?


Sujet : COMPOSANT TSF INCONNU Nouveau De Schoser  Le 06-04-2019 à 15:01 sta

    Re... Bonjour,


    Oui il est habituel à cette époque, de trouver chez ces marques Allemandes des Transfo Secteur avec un seul enroulement primaire 220 Volts, voir pour certains deux enroulements primaires 110 Volts !

    Amicalement,


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 06-04-2019 à 15:20 sta


    Merci pour cette info.

    On peut être surpris de cette situation alors que l'on trouvait des possibilités de tensions d'alim à 230 ou même 240 V dans la plupart des appareils bien antérieurs à cette date.

    Reste la solution d'un transfo externe avec primaire 230 V et secondaire 230V à prises 10V

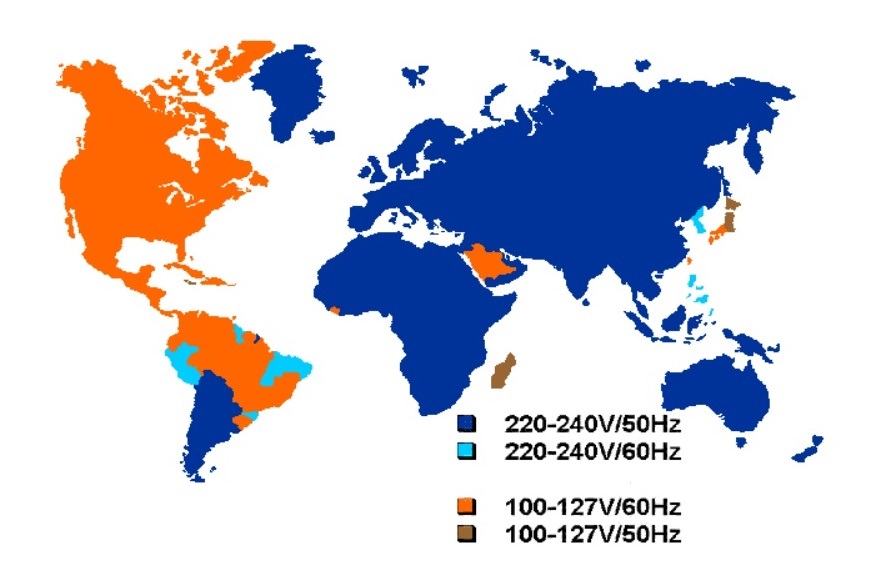

Sujet : COMPOSANT TSF INCONNU Nouveau De HLJ  Le 06-04-2019 à 16:52 sta

    Bonjour,

    Comme déjà dit plusieurs fois sur ce forum, les appareils électriques et électroniques conçus selont les règles de l'art (ce qui est le cas des fabricants Allemands en général), sont prévus pour fonctionner sans risque dans les tolérances de tension des réseaux de distribution électriques qui sont de + ou moins 10% de la valeur nominale.

    Cette tolérance de tension pour 220 V va donc de 198 V à 242 V.

    Lorsque les distributeurs d'électricité ont augmenté il y a un certain nombre d'années la valeur nominale de 220 à 230 V la tension restait dans la tolérance de + 10% pour l'ensemble du parc d'appareils existants, il n'y a donc pas lieu de faire toute une affaire pour cela, ni d'entreprendre des modifications pour des appareils qui n'auraient pas de position 240 V au répartiteur de tension, aucuns de mes postes de radio et autres appareils de mesure ne sont réglés sur 240 V et ils se portent et fonctionnent très bien ainsi.

    Je ne parle bien sûr pas ici de quelques fabricants français comme Teppaz (ou Oceanic) qui ont délibérément sous-dimensionné par économie leurs transfos d'alimentation et qui ne supportent pas de travailler dans les tolérances du réseau électrique, comme nous l'avait démontré ici Jean-Claude Jardine.

    Meilleures salutations.
    HLJ


Sujet : COMPOSANT TSF INCONNU Nouveau De Schoser  Le 07-04-2019 à 18:41 sta

    Bonjour,

    à HLJ :
    «Vous «Il n'y a donc pas lieu de faire toute une affaire pour cela, ni d'entreprendre des modifications pour des appareils qui n'auraient pas de position 240 V au répartiteur de tension, aucuns de mes postes de radio et autres appareils de mesure ne sont réglés sur 240 V et ils se portent et fonctionnent très bien ainsi.»»

    Je suis d’accord qu’un Transfo secteur de qualité avec un primaire de 220 Volts supporte sans problème une tension secteur de 240 volts !
    - Si un Transfo secteur a par son sélecteur de tensions associé une position 240 volts, il me semble qu’il serait judicieux de nos jours de le positionner en 240 volts ?
    … Le Fabricant ne le propose certainement pas pour nous emmerder ?

    Dans mon précédent message, je parle de la partie électronique du Poste Radio ?
    - Vous savez probablement que l’on accepte pour les composants passifs des tolérances jusqu'à 20 % dans ces appareils ?
    - Pour ce qui est des composants actifs, les lampes (tubes), les constructeurs ont édité un Datasheet qui donne des indications très précises !... ce qui permet à un appareil d'avoir un fonctionnement optimal.
    - Tubes, concernant la Tension du filament, c’est précis 6,3 volts pour la série E, c’est cela que le constructeur (Grundig ou Autres) a prévu sur le Transfo du Poste Radio en 1961 !

    - La réalité, nous sommes en 2019 et ce même Poste Radio et ses Tubes, les filaments se trouvent être alimentés à 7 volts voir un peu plus ?
    Si pour vous cela n’a aucune importance, vous pouvez laisser dans l’état et subir ?
    Vous pouvez aussi prendre un Multimètre et constater, puis peut-être changer d’avis ?
    Note :
    Plus étonnant, de nos jours les constructeurs spécialisés d'appareils à lampes utilisent dans les Alimentations des circuits de régulation qui permettent d'assurer un fonctionnement optimum ainsi une durée de vie correcte à ces Tubes qui sont hors de prix ???
    Voilà…

    Bonne soirée…
    Amicalement,


Sujet : COMPOSANT TSF INCONNU Nouveau De Radiolo  Le 07-04-2019 à 19:18 sta

    le manuel tube sylvania
    donne 6.3V +/- 10%
    pour une chaine tous courants calculée pour 117V aucun probleme de 105 a 130V ( +/- 11%)


Sujet : COMPOSANT TSF INCONNU Nouveau De F6CER  Le 07-04-2019 à 22:11 sta

    Bonsoir
    Et seuls les gros tubes d'émission ont des tolérances plus serrées , en général 5%
    il faut arrêter ce catastrophisme de la tension secteur et cette anerie qui consiste à mettre systématiquement le fusible sur 245V
    Une tension secteur , ça se mesure puis on place le fusible dans la position la plus proche de ce qu'on a mesuré


Sujet : COMPOSANT TSF INCONNU Nouveau De HLJ  Le 08-04-2019 à 21:49 sta

    Bonsoir,

    Entièrement d'accord avec F6CER, c'est une ânerie ...

    PS: Chez moi j'ai pile 230V à la prise donc en mettant les apoareils sous 240V ils leur manque 10 volts.

    '''''' Note :
    Plus étonnant, de nos jours les constructeurs spécialisés d'appareils à lampes utilisent dans les Alimentations des circuits de régulation qui permettent d'assurer un fonctionnement optimum ainsi une durée de vie correcte à ces Tubes qui sont hors de prix ??? ''''''

    Le marché des amplis à tubes de fabrication contemporaine est un marchè de niche pour gens fortunés, la présence d'accessoires et d'artifices techniques pour réguler au moyen de semiconducteurs les tensions, le caractëre indispensable en est pas toujours justifié et démontré techniquement, on faisait bien et peut-être mieux sans cela il y a 50 ou 60 ans, ces artifices et accessoires justifient surtout le prix que l'on demande au client.

    Quand au prix des tubes, sois-disant ''hors de prix'' en tenant compte du coût de la vie ils sont certainement moins chers aujourdhui que dans les années 50 ou 60.

    Ce qui fait ''flamber'' les prix de certains tubes c'est aussi la règle de l'offre et de la demande face à des audiophiles prêt à débourser n'inporte quoi pour se les payer ...

    Meilleures salutations.
    HLJ


Sujet : COMPOSANT TSF INCONNU Nouveau De xaaander  Le 09-04-2019 à 10:19 sta

    1h30 du matin ce mardi 09 04 2019....

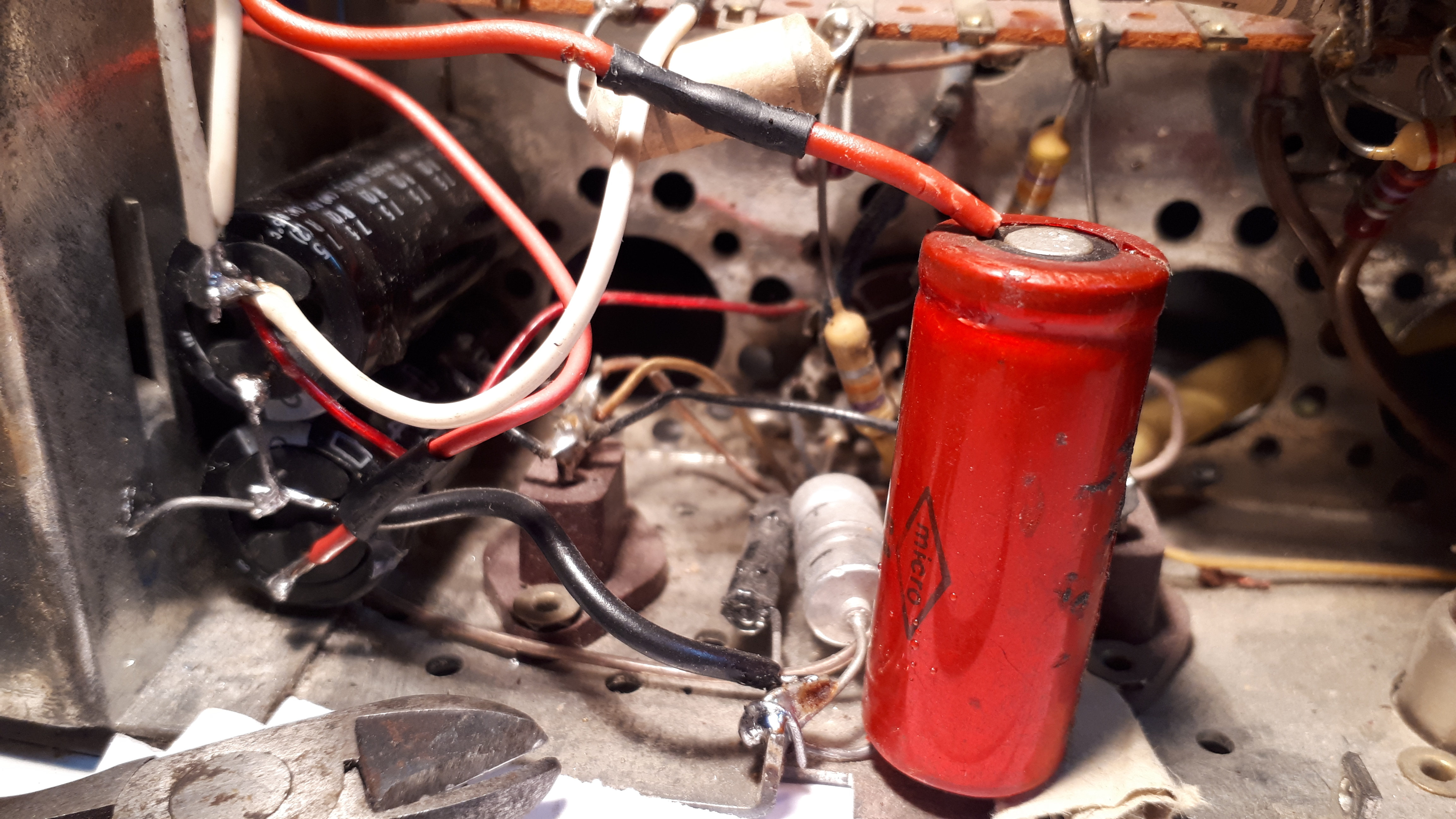

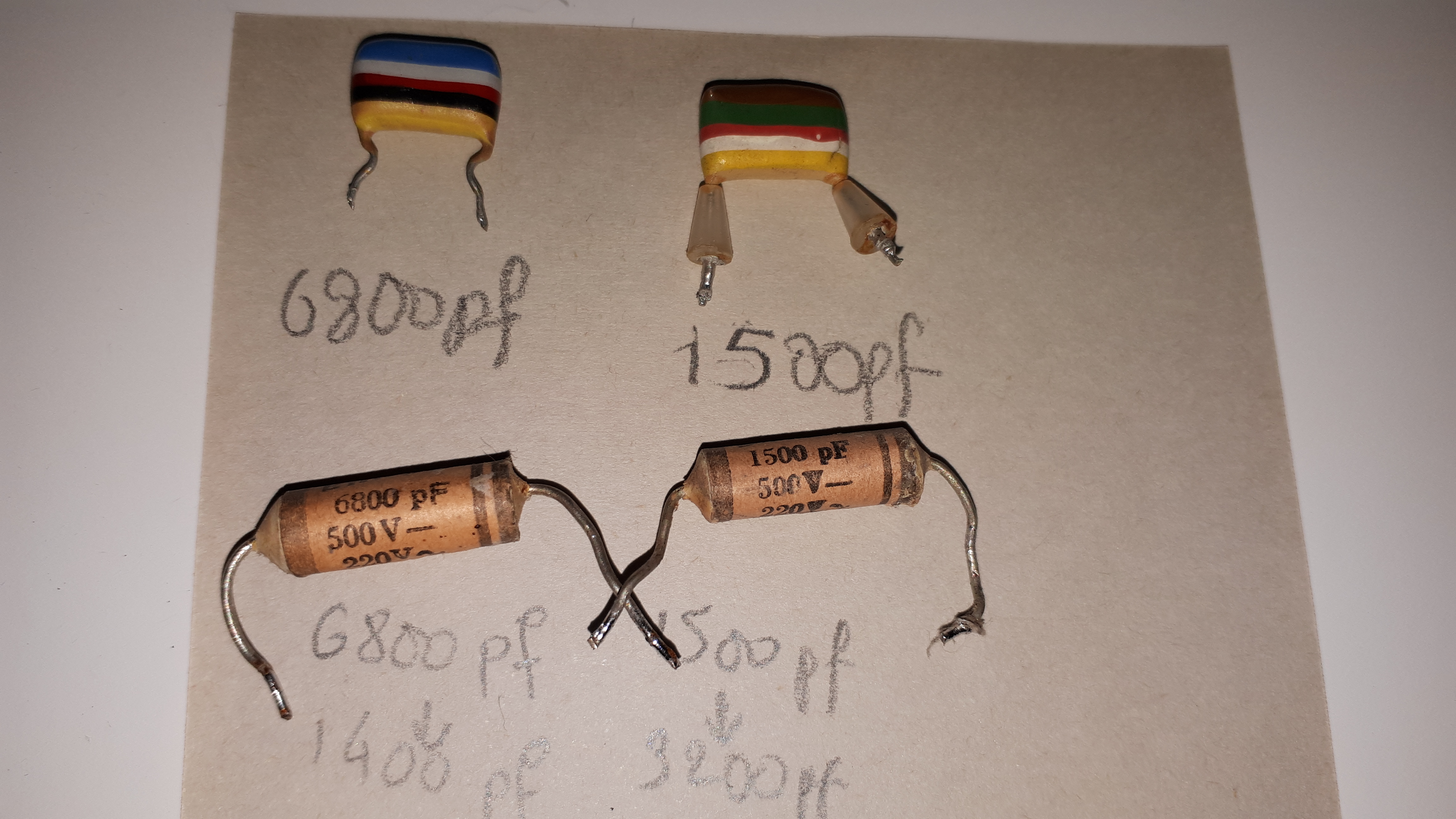

    J'ai changé les condensateurs de filtrage (2*50µF,8µF), de liaison, ceux de l'étage BF (ELL81).
    Mise sous tension avec ampoule 75W en série (fusible transfo sur 220V).... rien ne se passe.
    Mise sous tension sans ampoule 75W et.... hop tout s'allume et une station FM est captée!! Je dois ressouder un fil de bobinage ferrite (GO ou PO sûrement) qui est dessoudé avant de tester les 3 autres gammes d'ondes.
    Le son est très bon, même la ''stéréo'' fonctionne ainsi que les tonalités préréglées (JAZZ, etc..) Puis-je injecter du W40 dans les contacteurs pour les dégripper?




Sujet : COMPOSANT TSF INCONNU Nouveau De Radiolo  Le 09-04-2019 à 10:31 sta

    VWD 40 c'est pas fait pour ça il existe des produits en bombe spécifiquement prévus pour cela nettoyantes style contakt60 ou cristallin
    attention certains désoxydants sont a utiliser hors tension , souffler et laisser secher avant remise du jus


Sujet : COMPOSANT TSF INCONNU Nouveau De Michel87  Le 09-04-2019 à 10:48 sta


    Bonjour,

    Effectivement, il faut utiliser un produit adapté.
    Attention, certains produits peuvent être inflammables.

    Un produit bien adapté est le '' tuner 600 '' qui s'évapore rapidement et sans résidu, et sans entrainer de dérives HF.
    En revanche, je ne sais pas si il existe toujours.


Sujet : COMPOSANT TSF INCONNU Nouveau De F6CER  Le 09-04-2019 à 11:30 sta

    Bonjour
    WD40 est devenu une marque , il n’y a pas que de l’huile dans leur gamme, ils font un produit pour contacts qui fonctionne aussi bien que les KF et autres mais comme d’habitude il ne faut pas en mettre des tonnes et aider avec un pinceau fin


Sujet : COMPOSANT TSF INCONNU Nouveau De F1SPI  Le 09-04-2019 à 17:35 sta

    Bonsoir

    c'est vraiment du travail dégueulasse, comment ne pas s'appliquer.
    faut pas vous étonner si vous avez des PB de fonctionnement.


Sujet : COMPOSANT TSF INCONNU Nouveau De Schoser  Le 09-04-2019 à 17:43 sta

    Bonjour à vous,

    - Donner un avis technique est apparemment très mal perçu ?
    Désolé pour ce qui suit…
    --------------------------------------------------------------
    F6CER qui se cache derrière un Pseudo écrit :
    « il faut arrêter ce catastrophisme de la tension secteur et cette ânerie qui consiste à mettre systématiquement le fusible sur 245V »
    - En contradiction, il rectifie :
    « Une tension secteur, ça se mesure puis on place le fusible dans la position la plus proche de ce qu'on a mesuré »
    - Voilà une réflexion censée, sauf tout le monde n’a pas forcement un Multimètre ?
    ---------------------------------------------------------------
    - Ensuite le lendemain,
    HLJ, lui ne se cache pas, confirme en remettant une couche :
    « c'est une ânerie... »
    - et il se justifie :
    « PS: Chez moi j'ai pile 230V à la prise donc en mettant les appareils sous 240V ils leur manquent 10 volts. »
    - Il leur manque de quoi ?… Ou ?
    … Chez vous, ce n’est pas chez les autres ?
    « on faisait bien et peut-être mieux sans cela il y a 50 ou 60 ans »
    - Ha bon, ce n'est que votre avis !… posez la question au plus jeune !

    - Quelle chance avons-nous de nos jours à pouvoir échanger toutes ces «HLJ : âneries » avec la communication Internet (Forum etc.…) !

    --- Ce qu’il faut retenir, que certains (peu) auraient la dite science infuse et alors que d’autres sont des Billes qui n’y connaissent rien !
    «F6CER : il faut arrêter »

    On passe le reste……
    Cela promet… pour l’avenir ?

    Amicalement,


Sujet : COMPOSANT TSF INC Nouveau De HLJ  Le 09-04-2019 à 19:13 sta

    Bonjour,

    Qui a commencé les hostilités en écrivant le 06-04-2019 à 14:30 :

    '''' Nous avons actuellement une tension Secteur d'environ 240 volts, voir un peu plus ? ''''

    La tension normalisée du secteur n'est une fois pour toutes pas de ''240V voir un peu plus'' mais de 230V, si vous avez plus que 240V en permanence chez vous vous pouvez réclamer au distributeur pour qu'il adapte la tension de sortie du transfo MT / BT de votre quartier sur une valeur plus proche de la norme qui est de 230V.

    Alors ne prennez pas votre cas pour une généralité en écrivant la phrase que j'ai citée et qui fait croire que partout le secteur est de plus de 240V actuellement, c'est comme cela que se propagent les rumeurs et fausses nouvelles, les ''fake news'' comme on dit en Amérique.

    Meilleures salutations.
    HLJ






Sujet : COMPOSANT TSF INC Nouveau De Modérateur Forum TSF Radio  Le 09-04-2019 à 19:18 sta

    F6CER ne se cache pas derrière un pseudo, il a un indicatif Radio Amateur, et il est repérable facilement sur le Net.
    Il faut vous calmer un peu Mr Schoser. On peut débattre de bien des choses sur ce forum, mais avec courtoisie et respect, si possible.


Sujet : COMPOSANT TSF INC Nouveau De Schoser  Le 11-04-2019 à 15:38 sta

    Bonjour à Vous,

    ''''La tension normalisée du Secteur est de 230 Volts''''

    C’est la norme, mais c’est un peu plus complexe ?
    - Je rajoute une Information consultable : (ce n’est pas de moi)

    --- La norme prévoit que le fournisseur d'énergie vous doit 230 Volts +/- 10% soit entre 207 Volts et 253 Volts. ---
    - Voir page officielle qui définit une tension basse = 90% de la tension nominale et une tension haute = 110% de la tension nominale.
    - Ci-joint la Carte (en bleu) qui permet d'en constater l’étendue sur le Continent et bien au-delà !

    à Monsieur ''Modérateur Forum TSF Radio'' :
    - Merci pour vos Infos !
    - Pour le reste, je suis calme, dorénavant je m’abstiendrai et je ne rajouterais aucun autre commentaire dans ce Sujet Hautement Electrique !

    Longue vie à ce Forum…
    Amicalement,





Sujet : COMPOSANT TSF INC Nouveau De F6CER  Le 11-04-2019 à 18:56 sta

    Bonsoir
    Depuis les années 80 le secteur est très stable , c'est pourquoi la meilleure façon de raisonner un peu techniquement (puisque la majorité des gens sur le forum est intéressée par un loisir justement technique) consiste à mesurer puis à adapter
    Je fais comme ça , ce n'est pas de la science infuse mais du simple bon sens
    Notre pauvre Schoser a une démarche totalement différente mais c'est son problème , chacun est libre de faire ce qu'il veut


Sujet : COMPOSANT TSF INC Nouveau De Schoser  Le 11-04-2019 à 19:19 sta

    Bonjour,

    F6CER :
    ''''Notre pauvre Schoser a une démarche totalement différente''''

    Hé oui, ce qu'un complément d'infos qui ne vous est adressé ?...mais aucun Problème, Je ne rajouterais aucun autre commentaire !
    Cordialement,


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
