| Sujet : teppaz 660 Nouveau | De Fifi Le 22-07-2006 à 17:17 sta |
|
Bonjour,
de retour de vacances, je vais attaquer la réparation d'un ampli-pick-up teppaz 660 (push-pull de 807) pour un collègue.
Si quelqu'un avait le schéma ça m'aiderai beaucoups (surtout pour le relevé des tensions)
Il a l'ai balaise cet ampli avec son enorme transfo de sortie; ça devrait bien pousser a 50 ou 60W ça!
A l'avance merci beaucoups
salutations
philippe
| |
|
| Sujet : teppaz 660 Nouveau | De Jacques (webmestre) Le 22-07-2006 à 17:55 sta |
|
| |
|

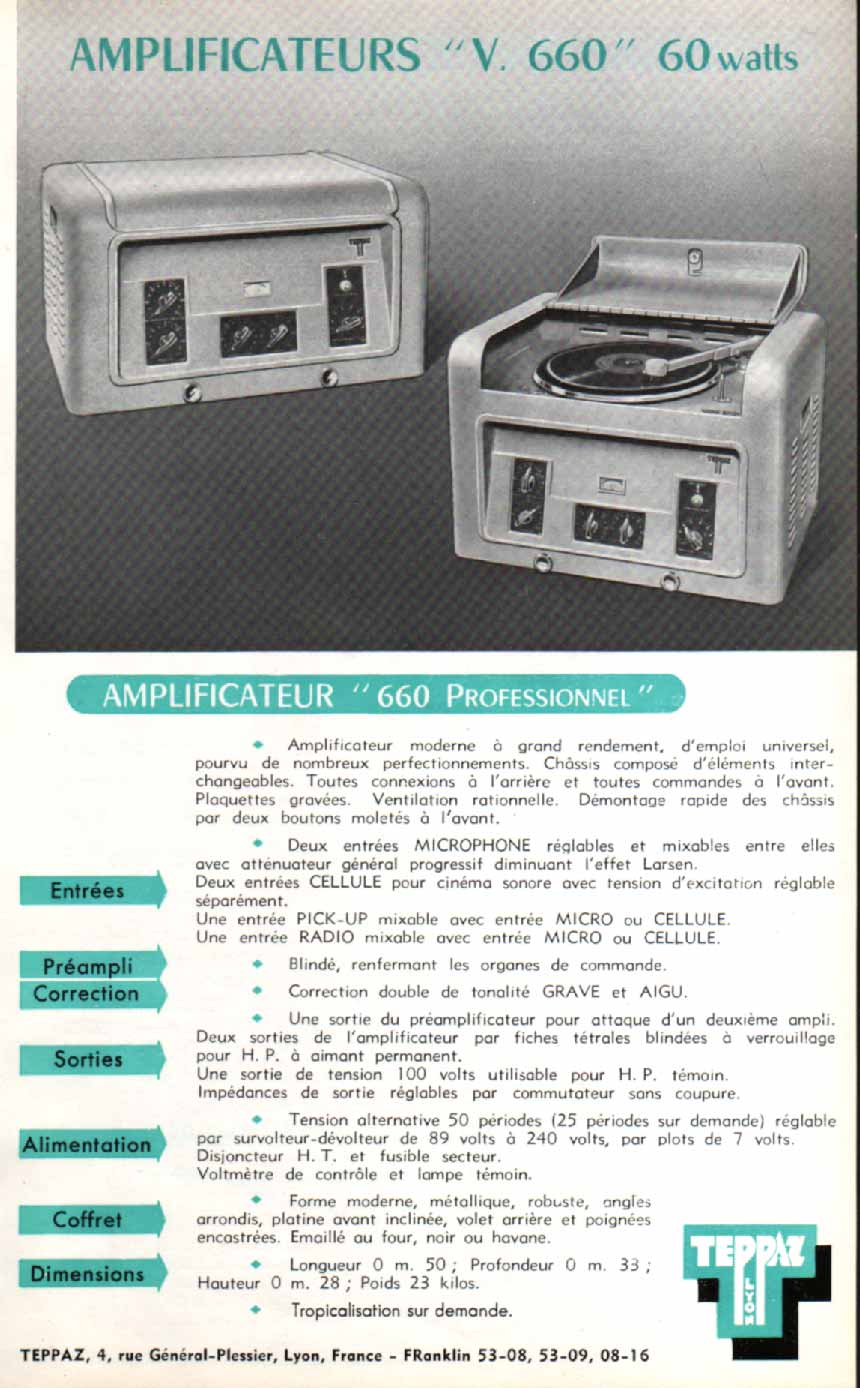

| Sujet : teppaz 660 Nouveau | De Jacques (webmestre) Le 22-07-2006 à 17:58 sta |
|
| |
|

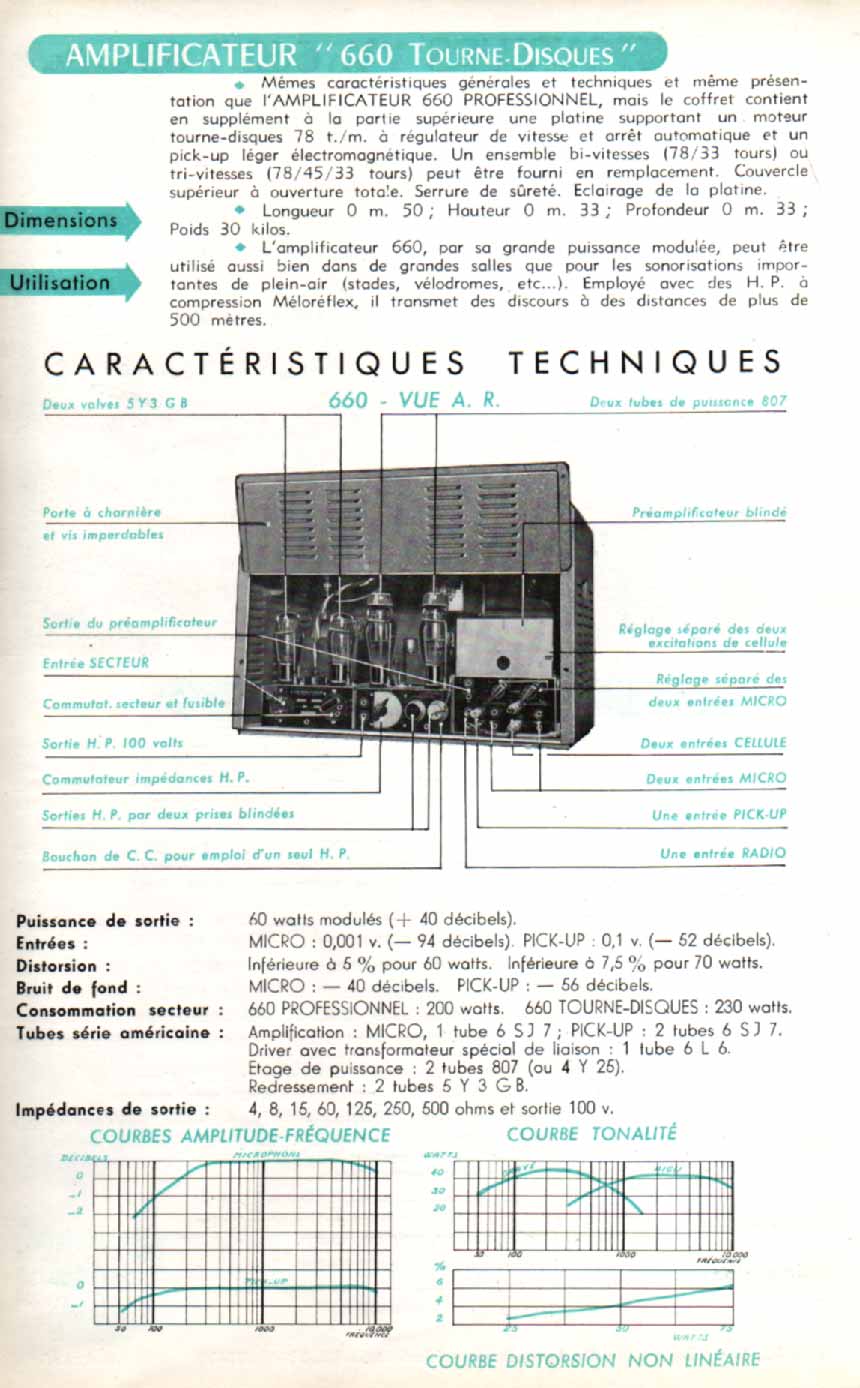

| Sujet : teppaz 660 Nouveau | De Jacques (webmestre) Le 22-07-2006 à 18:02 sta |
|
| |
|
| Sujet : teppaz 660 Nouveau | De Fifi Le 22-07-2006 à 18:07 sta |
|
ENORME MERCI a vous ô grand Maître Jacques!
philippe
|
|
| Sujet : teppaz 660 Nouveau | De pierre Le 22-07-2006 à 18:54 cms |
| |
|
| Sujet : teppaz 660 Nouveau | De Yves Cantineau Le 22-07-2006 à 19:28 cms |
|  |

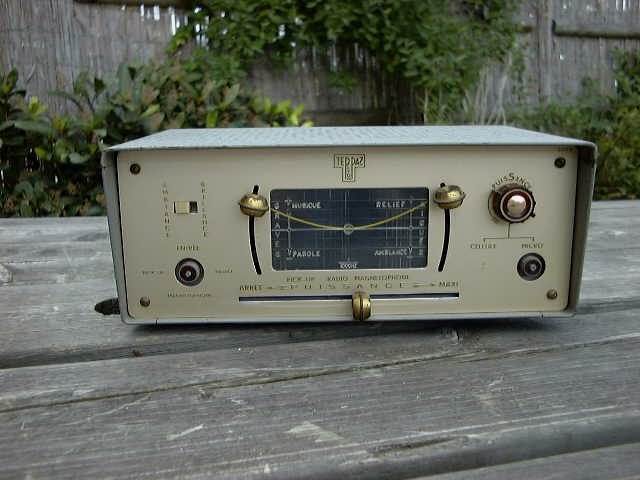

Bonsoir Philippe, grosse bête en effet, quel est le modèle de platine (si c'est le modèle que vous possèdez!!) qui surmonte l'ampli??? J'ai en attente pour restauration, un C336 qui du reste est toujours sans schéma... Bonne réparation et surement restauration.....
Cordialement Yves
| |
| |
|
| Sujet : teppaz 660 Nouveau | De Fifi Le 22-07-2006 à 20:17 sta |
|
Bonsoir Yves,
désolé mais mon collègue n'avais pas la platine lors de l'achat de cet appareil il y a juste installé une eco60 de ses stocks

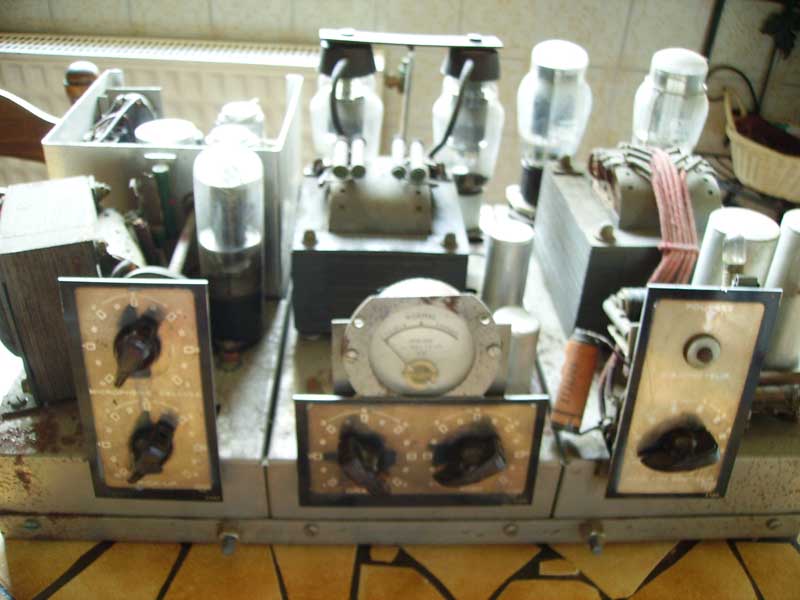

je joint des photos du chassis
apparament la capa de filtrage secteur a pété
bon, c'est tout pour ce soir, il y a du monde a la maison
je me mettrai dessus dès la semaine prochaine
Pierre, c'est sur, il pèse le poids d'un homme mort ce truc, j'espère que les transfos n'ont pas souffert!
salutations
philippe
| |
|
| Sujet : teppaz 660 Nouveau | De Yves Cantineau Le 22-07-2006 à 20:25 cms |
| |
C'est bien construit cette bête et bien cablé....et en différents chassis connectés ensembles (du modulaire pour l'époque!!)..  Bon courage pour la suite....
Yves
| |
|
|
| Sujet : teppaz 660 Nouveau | De Fifi Le 23-07-2006 à 11:39 sta |
|
Bon l'alim fonctionne et me délivre un bon 672V a vide.....passons a la suite!
|
|
| Sujet : teppaz 660 Nouveau | De pierre Le 23-07-2006 à 12:01 cms |
| |
Ce serai moi je changerais tous les chimiques et condos de liaisons sans exeption !!
Pierre
| |
|
|
| Sujet : teppaz 660 Nouveau | De Fifi Le 23-07-2006 à 18:03 sta |
|
ch'tite question!
La résistance de 8K qui se trouve juste avant la self est coupée; je l'ai donc remplacée par une autre de 15W (c'est la resistance verte sur le "module" ampli) mais elle chauffe énormement! (pourtant la capa qui suit a elle aussi été remplacée et rien d'autre n'est relié pour l'instant; j'ai juste mis le jus 30sec. pour voir si le filtrage était correct)
Je me demande si la puissance de la résistance n'est pas trop faible quand même qu'en pensez vous?
philippe
|
|
| Sujet : teppaz 660 Nouveau | De JC Négret Le 23-07-2006 à 18:15 sta |
|
Si la HT est de 400V, avec une 8000 Ohms, cela donne déjà 20W...
Comme l'ampli n'est pas connecté, la conso est plus faible, donc la HT plus forte, il faudrait mesurer pour voir.
JC
|
|
| Sujet : teppaz 660 Nouveau | De Fifi Le 23-07-2006 à 18:17 sta |
|
oui, c'est bien ce que je pense parce que là, a vide, j'ai 672V et dans ce cas il me faudrai 55W.......c'est énorme ça!
philippe
|
|
| Sujet : teppaz 660 Nouveau | De Jacques (webmestre) Le 23-07-2006 à 19:01 sta |
|
Les marquages sont encore visibles sur cette resistance, c'est une RB combien ?
|
|
| Sujet : teppaz 660 Nouveau | De pierre Le 23-07-2006 à 20:24 cms |
| |
C'est comme le gros Géloso !! 700 volt d'alimentation !! Sa doit sortir normalement entre 60 et 80 watts !
Pierre
| |
|
|
| Sujet : teppaz 660 Nouveau | De Fifi Le 30-07-2006 à 20:30 sta |
|
Bonsoir,
Désolé de repondre que maintenant mais suites aux orages je me suis retrouvé sans connexion internet (Alicebox grillée)......et de toute façon la reprise du travail m'a bien rempli la semaine ; alors je n'ai pas plus avancé sur le teppaz mais je tenais a répondre a Jacques pour dire que la resistance bobinée verte de 8000ohms n'est pas une RB.... mais il y a marqué RSS 10X64 dessus (de toute façon elle parait pas être d'origine)
A suivre.....il va falloir que je trouve une resistance de forte puissance et j'ai bien l'impression de ne pas avoir ça dans mes stocks
A bientôt
philippe
|
|
|
