Sujet : Central des Ondes 751 Nouveau De JMW62  Le 26-04-2019 à 18:03 sta

    Bonjour à tous,

    Je suis en train de restaurer un poste Central des Ondes 751. J'ai besoin de votre avis cependant sur une ampoule qui n'est pas d'origine sur ce poste.

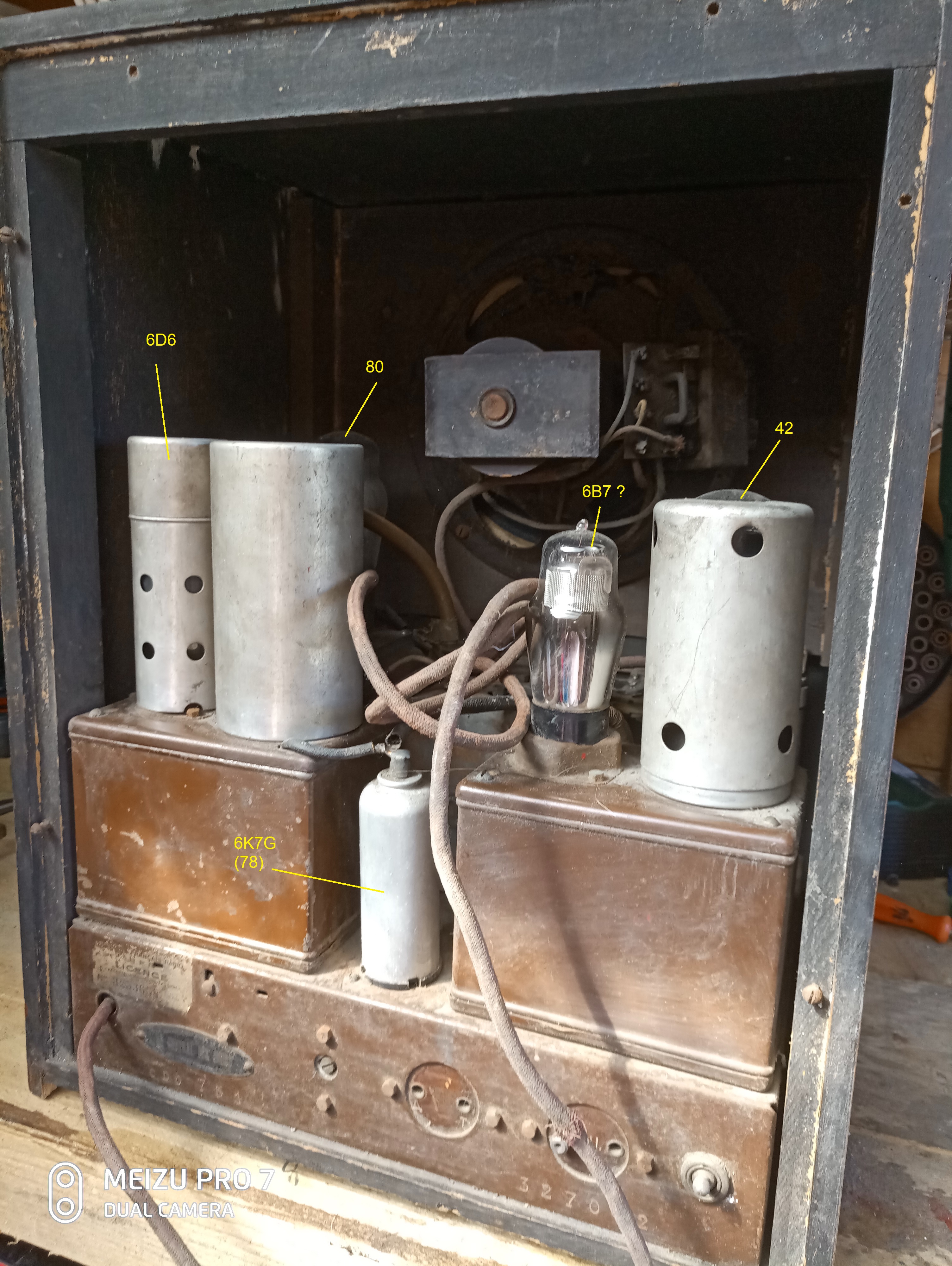

    Je joint les photos avant restauration (celle ci est presque terminée). L'ampoule en question est celle de droite sur la photo. D'après les archives, à l'origine le poste était équipé d'une 6B7 (donc avec téton au sommet), hors ici j'ai une tout autre ampoule et le cable de connexion a été retiré, ne reste que la gaine...

    L'autre interrogation est la présence d'une 6D6 à l'emplacement de la changeuse de fréquence alors qu'il devait s'agir d'une 6A7 à l'origine...

    Qu'en pensez vous ?




Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 26-04-2019 à 18:27 sta

    la 6B7 a du etre remplacée lors d'un depannage par un modele plus recent ou disponible, pendant la guerre on faisait avec ce que l'on avait de disponible…….

    quand a la 6D6 qui remplace la 6A7 rien a voir avec une bonne changeuse , cela peut fonctionner mais sans doute pas tres bien et il faut pas mal de modifs, je me demande comment ils ont fais osciller une penthode en plus le support n'est pas le meme


Sujet : Central des Ondes 751 Nouveau De F6CER  Le 26-04-2019 à 18:42 sta

    Bonsoir
    La 6B7 semble toujours a sa place , le teton a simplement été arraché


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 26-04-2019 à 20:49 sta

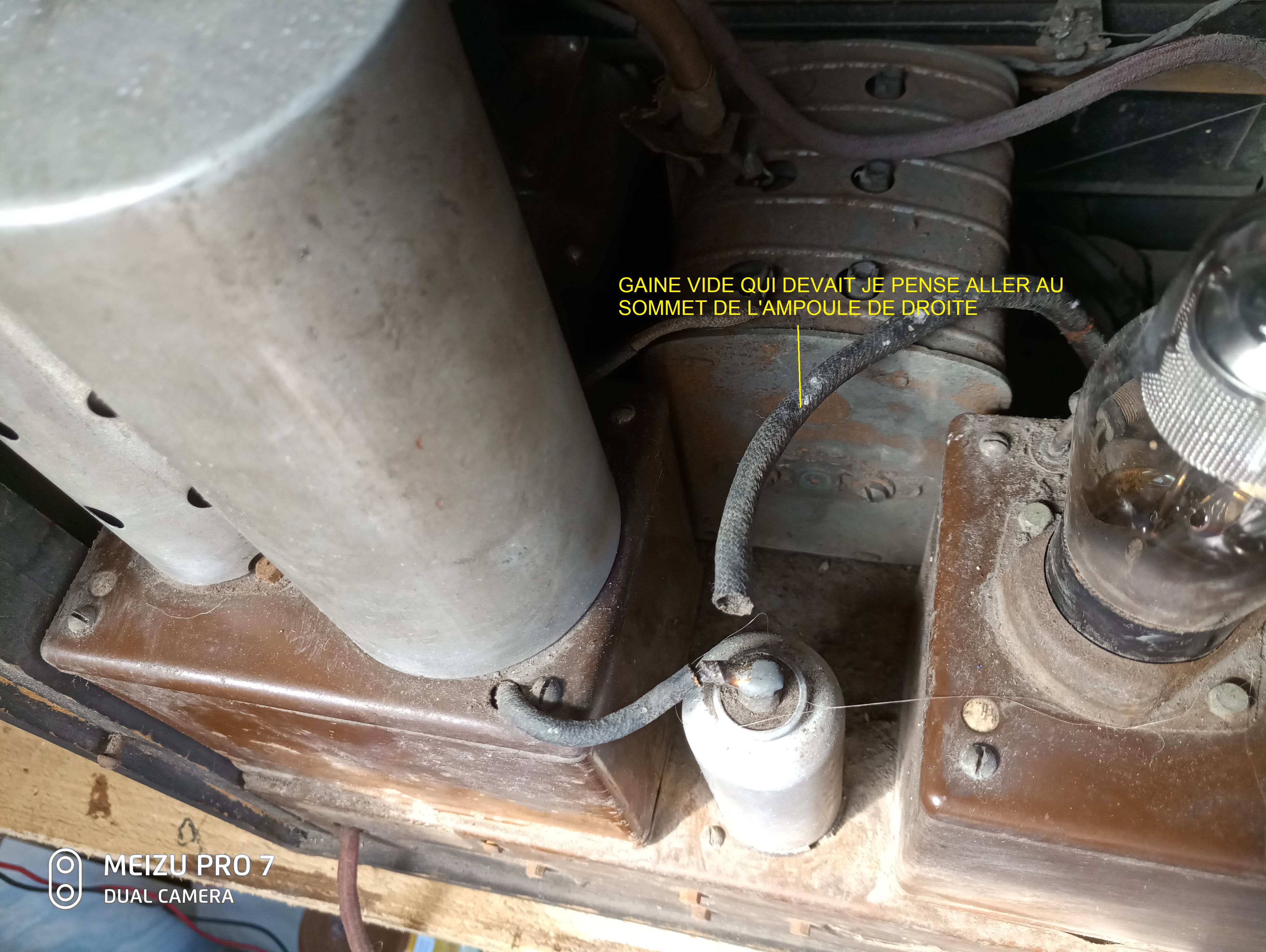

    Où allait le branchement du culot supérieur de la 6B7 ? Est ce que j'ai bon en pensant qu'il faut le relier au chassîs par un condensateur de 20.000pF et une résistance de 600 ohms ?


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 26-04-2019 à 20:56 sta

    surement pas au châssis le téton supérieur est la grille 1 du tube
    il faut se référer au schéma pour savoir ou elle va
    ce tube est habituellement utilisé en détection et préampli BF donc la grille 1 va sans doute vers le pot de volume


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 26-04-2019 à 21:01 sta



Sujet : Central des Ondes 751 Nouveau De JMW62  Le 26-04-2019 à 21:45 sta

    Merci, je vais étudier ces plans.


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 26-04-2019 à 22:22 sta

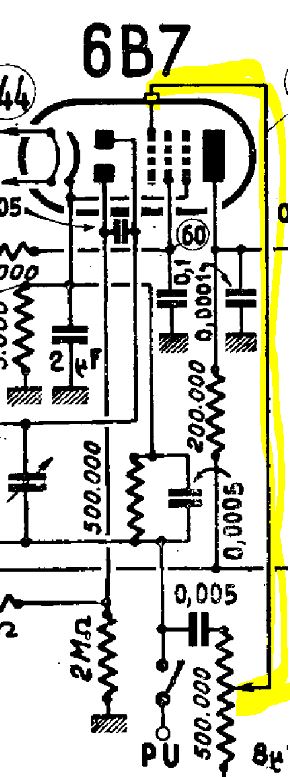

    Bon apparemment comme sur la partie de schéma ci-jointe, il est dans la majeur partie des cas relié au curseur du potentiomètre de volume, je vais regarder ça en pratique demain. Merci pour votre aide.




Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 26-04-2019 à 22:55 sta

    ce qui reste sur votre poste doit etre le blindage externe du fil de raccordement qui doit etre ici impérativement un fil blindé de façon a ne pas ramasser de ronflette.

    il faute regarder s'il ne reste pas un fil a l'interieur du tube
    et pas de tentative de remise sous tension avant que l'on ait fait le tour des elements critiques


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 26-04-2019 à 23:39 sta

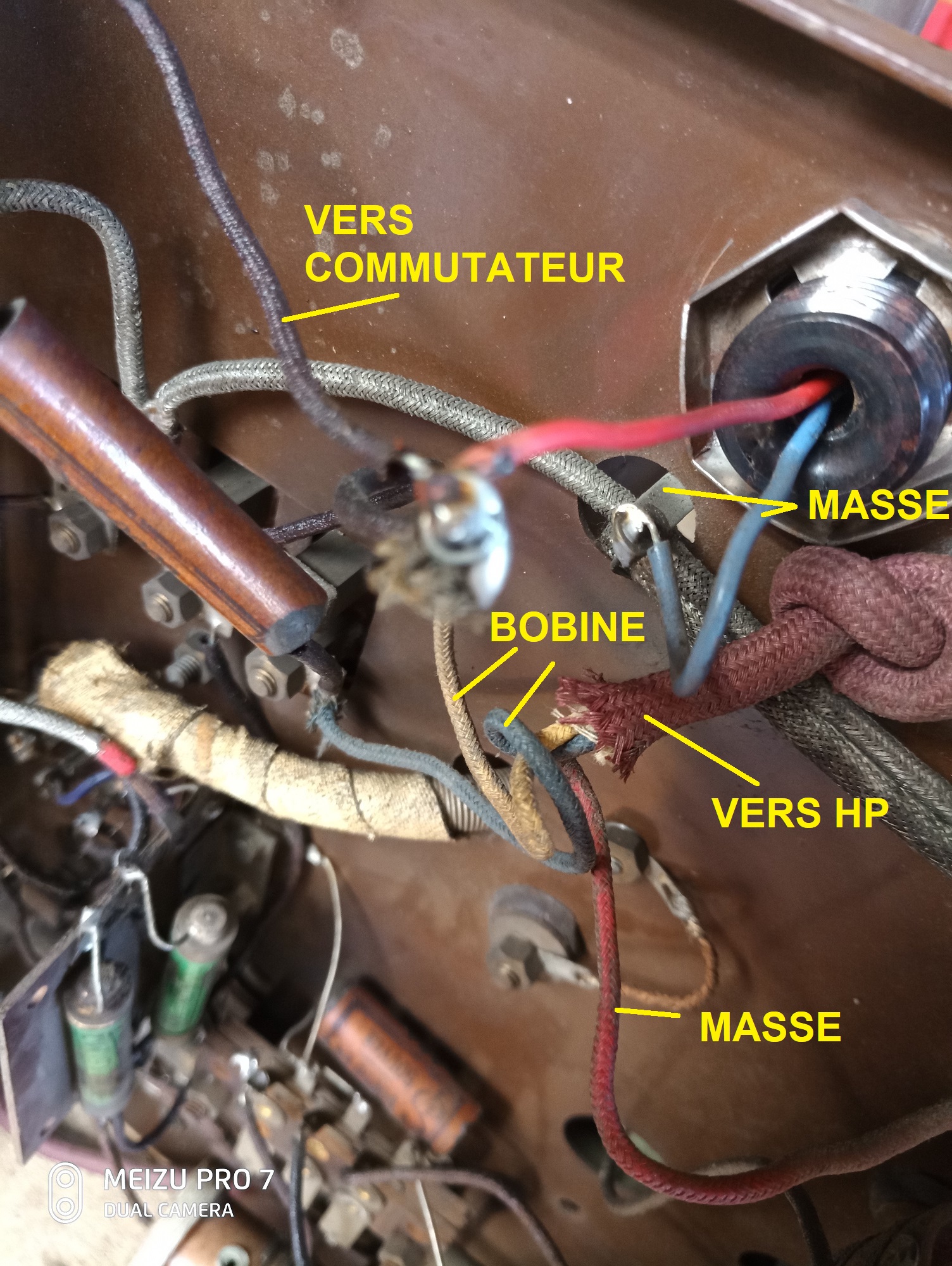

    Il semble avoir été modifié ou démonté au niveau du potentiomètre, il y a un montage plutôt étrange en l'état que je dois tester pour essayer de le comprendre, peut être une tentative de réparation postérieure qui n'a pas aboutie car il y a des rajouts de morceaux de câbles et des soudures plutôt grossières...

    Pour ce qui est des éléments critiques, tout est en ordre, j'ai changé comme d'habitude les condensateurs qui étaient presque tous en fuite, et vérifié les résistances qui sont dans les limites de tolérances.

    Les tensions sont correctes également. J'ai du changé également la 80 par précaution, qui était dessoudée de son culot.

    Beaucoup de travail sur ce poste, et le cache de la 6B7 n'était plus là, il s'est passé définitivement quelquechose autour de celle ci !


Sujet : Central des Ondes 751 Nouveau De F6CER  Le 27-04-2019 à 08:17 sta

    Bonjour
    Une autre remarque , il n’est pas rare d’utiliser une pentode en changeuse de fréquence au lieu de la 6A7 qui était bien plus rare et chère a cette époque , le montage etait simplement un peu moins stable


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 27-04-2019 à 10:43 sta

    Très bien, je testerai les deux configurations, merci beaucoup.


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 27-04-2019 à 11:57 sta

    6D6 / 6A7 cest pas le meme culot
    6D6 6 broches
    6A7 7 broches
    si cela a été bidouille il suffit de regarder comment est fixé le support de la lampe
    riveté c'est d'origine
    vissé il a été changé


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 27-04-2019 à 11:59 sta

    j'ai oublié de preciser sauf si c'est un petit constructeur qui montait ses postes a la petite semaine avec des fis


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 27-04-2019 à 13:34 cms

Pour ce qui est de la connectique du culot supérieur de 6B7, j'ai bien retrouvé le fil dans le câble de blindage, et il va directement au potentiomètre, donc ça c'est résolu, avec le remplacement de la 6B7 qui a son culot supérieur arraché. Un problème de moins.



Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 27-04-2019 à 14:20 sta

    celle qui a le teton arrachée peut etre reparée
    il faut prélever la piece mecanique de contact sur une lampe morte
    avec une lime diamant user 1/2 a 1 mm de verre pour degager le fil du scellement verre metal
    proceder lentement pour me pas fissurer le verre
    souder sur le bout de fil qui depasse du verre un bout de fil tres fin ( preleve sur du fil multibrins)
    faire 1 ou 2 spires avec le fil fin , le souder dans le trou de la piece metallique puis mette un goutte d'araldite autour du teton en verre et poser la piece metallique en place
    la maintenir en place par un elastic et laisser polymeriser verticalement pour que la colle se place par gravite entre la piece metallique et le verre


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 27-04-2019 à 16:06 cms

 Le culot inférieur étant lui aussi dessoudé et présentant de faux contact, je vais changer la lampe complète.



Sujet : Central des Ondes 751 Nouveau De JMW62  Le 27-04-2019 à 21:11 sta

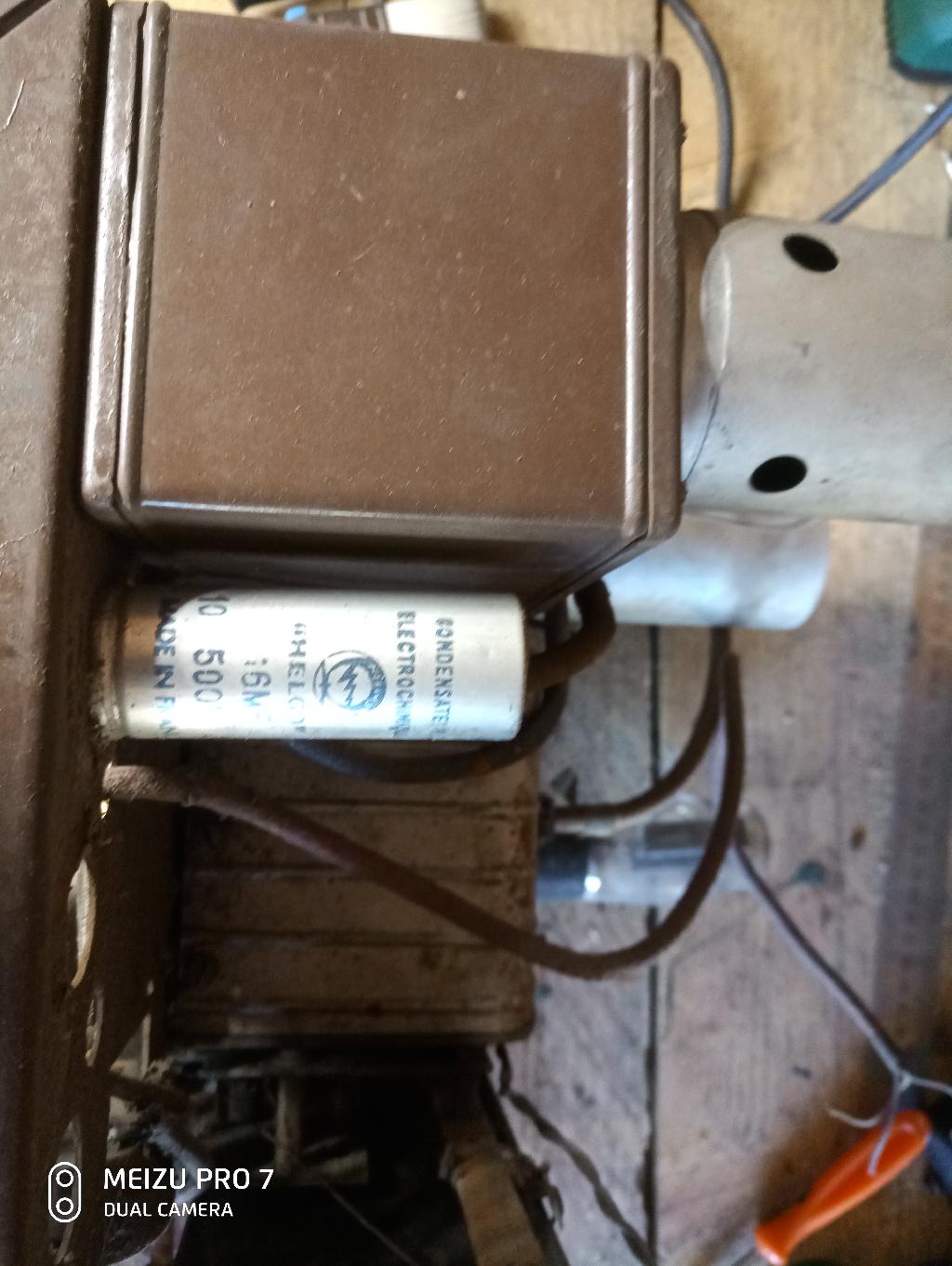

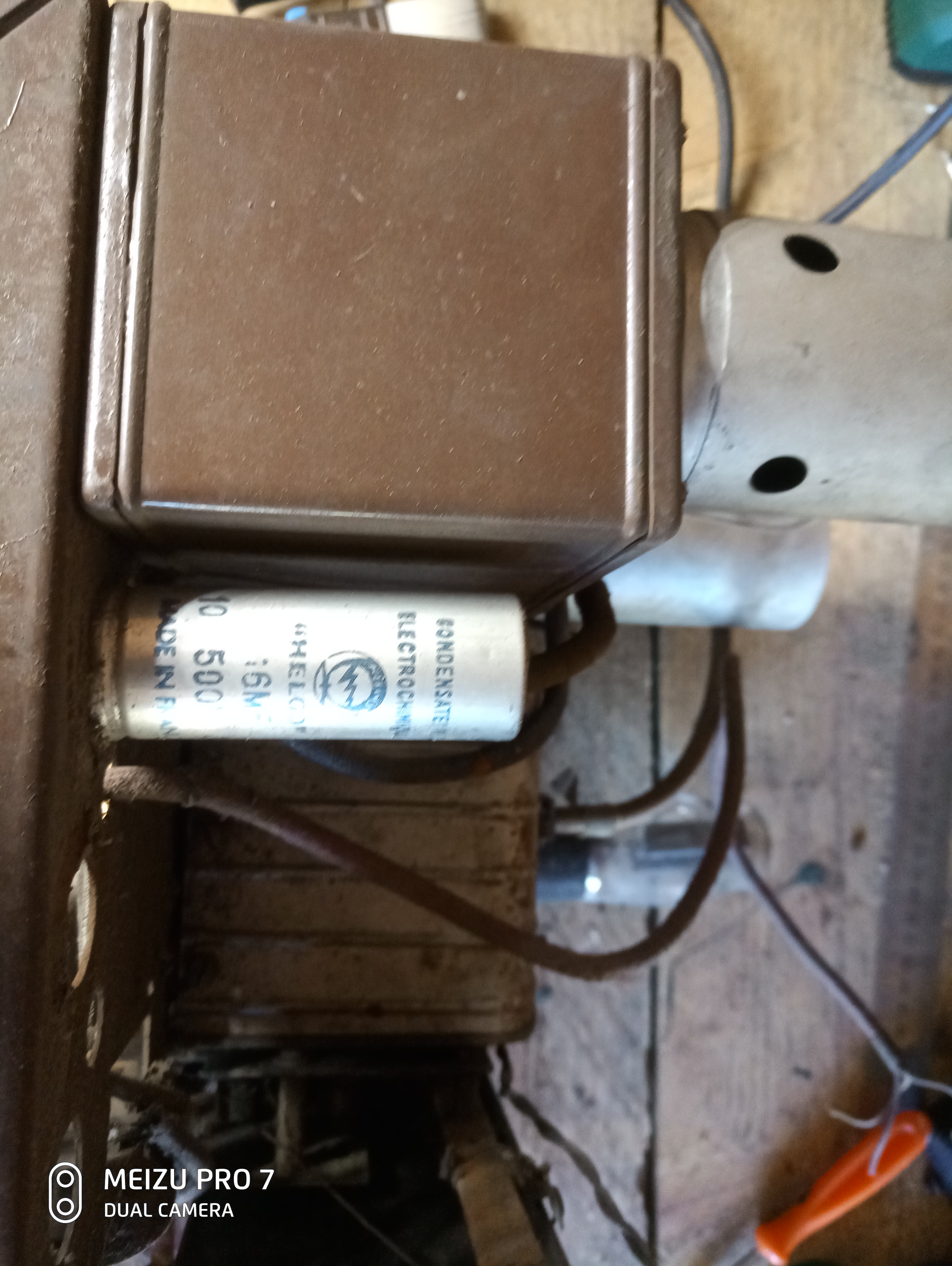

    Après avoir fait un schéma a main levée, j'ai réussi à dénouer un peu la situation. Le condensateur 16µF présent sur le chassis est cablé d'un côté sur l'une des bornes de la bobine d'excitement, et de l'autre à la masse, mais l'autre borne de la bobine d'excitement n'est pas reliée à un condensateur, normalement il devait y avoir un 8+8µF, ce qui serait bien plus logique.

    Y'a t'il une raison que l'intervenant ait câblé ainsi ?




Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 27-04-2019 à 21:20 sta

    aucune
    s'il n'y a pas de capa en sortie de l'excitation le filtrage ne sera pas bon du tout


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 28-04-2019 à 18:32 sta

    Petite question concernant le tube 80. Les deux plus grosses bornes sont alimentée en 6.3V, ce qui correspond au chauffage, mais dans le tube la partie chauffage est la partie centrale située entre les deux plaques ?


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 28-04-2019 à 19:22 sta

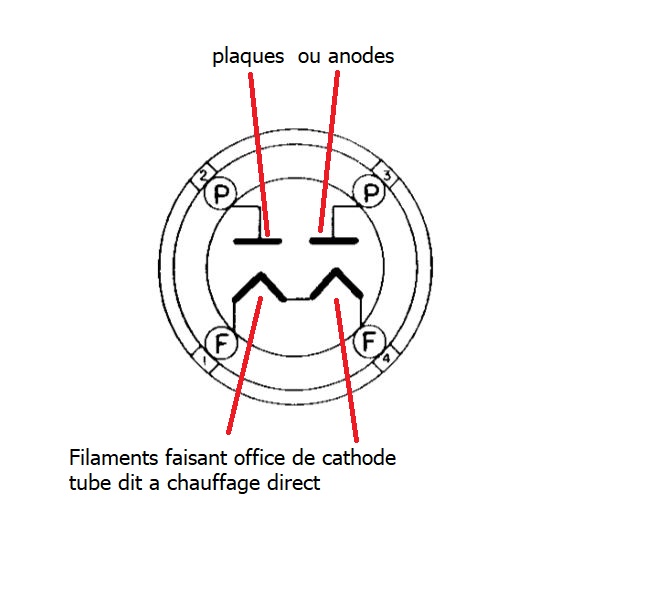

    la 80 chauffe en 5V et pas en 6.3V par contre si vous mesurez la tension a vide sur le transfo il se peut que vous ayez 5.5 a 6V mais tout rentrera dans l'ordre en charge




Sujet : Central des Ondes 751 Nouveau De JMW62  Le 28-04-2019 à 20:35 sta

    Merci pour vos renseignements.


Sujet : Central des Ondes 751 Nouveau De JMWheel62  Le 30-04-2019 à 16:39 sta

    Je suis perplexe. aux bornes d´un des deux condensateurs de la bobine d´exitation, la tension fait le yoyo...


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 30-04-2019 à 17:58 sta

    quelle est la configuration d'essais ?
    pas d'autres lampes que la valve ?

    i


Sujet : Central des Ondes 751 Nouveau De JMWheel62  Le 30-04-2019 à 18:07 sta

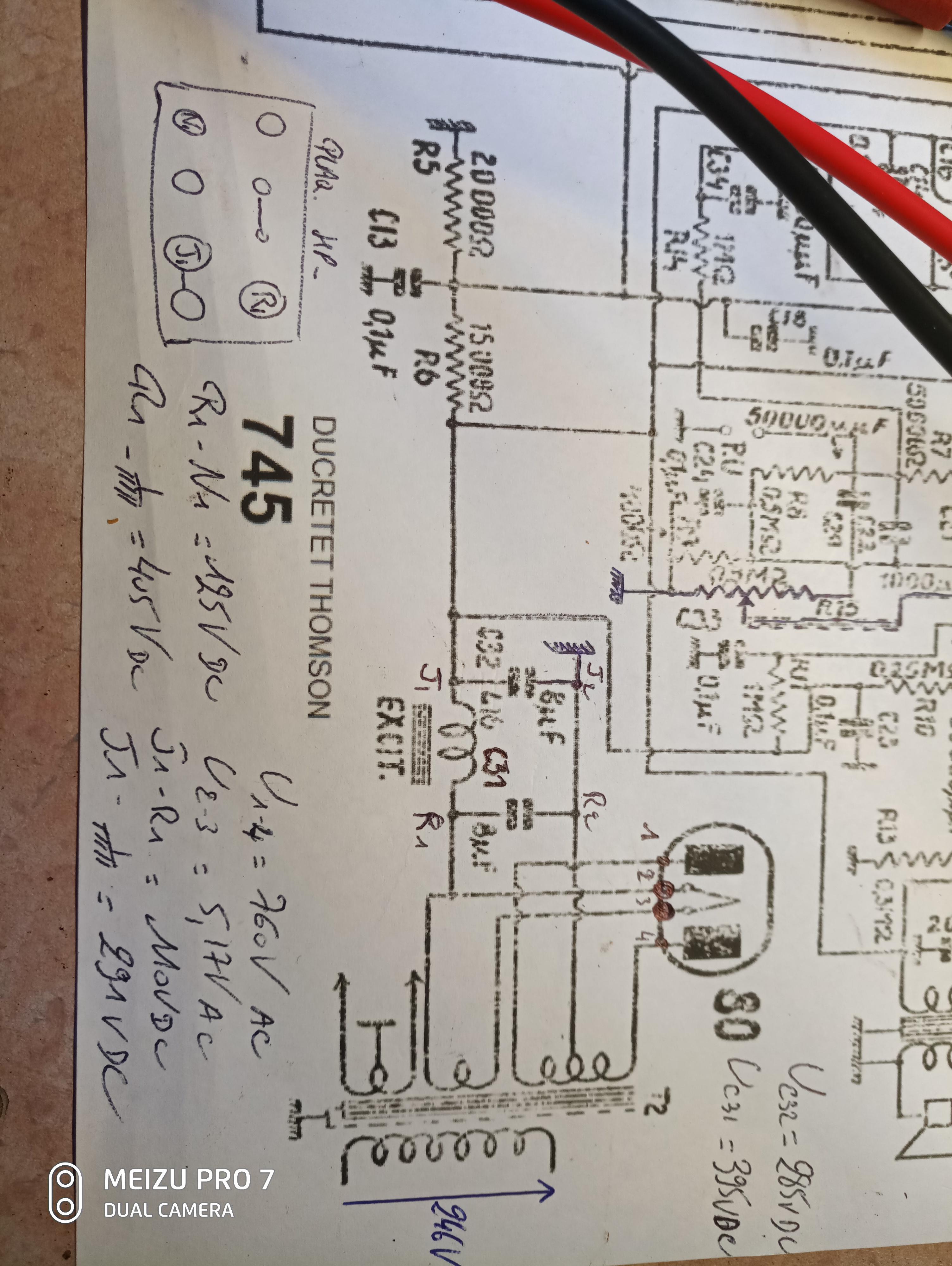

    c´est arrangé. il y avait un faux contact. voici les valeurs relevées. ce poste me donne bien des maux de tete.




Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 30-04-2019 à 18:30 sta

    cela me semble bon
    si cela n'est pas fait changez le condensateur de liaison grille 1 de la BF finale


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 30-04-2019 à 18:43 sta

    C'est fait pour le condensateur, il n'émet encore pour l'instant aucun son mais ça avance, c'est un gros travail de remplacement des pièces manquantes, quand je mesure la tension de C31 un bourdonnement se fait entendre, quand je mesure par rapport au chassis n'importe quel dipôle, j'entends les crépitements.

    J'ai bien des craquements quand je touche à la grille de la lampe de detection MF, j'ai reussi à limer un peu le verre pour pouvoir faire contact (le culot superieur est arraché comme dit plus haut).


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 30-04-2019 à 19:17 sta

    j'ai trouve un schema de meilleure qualite

 Fichier
.PDF



Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 30-04-2019 à 19:19 sta

    pas vu C31 ?


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 30-04-2019 à 20:02 sta

    C31 est a la borne de la bobine d'excitement


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 30-04-2019 à 20:56 sta

    Merci pour ce plan, il me sera bien utile :)


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 30-04-2019 à 21:09 sta

    maintenant il est urgent de changer C26, C27, C28
    et de mesurer le courant plaque de la 42
    pour cela contrôlez la valeur de R12 500 ohms
    et mesures la tension a ses bornes Ur12
    I = Ur12/R12 vous donnera le courant circulant dans la lampe en ampères
    si le tube n'est pas pompe on devrait trouver 35 a 40mA


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 02-05-2019 à 20:36 sta

    Il semble fortement probable que 6B7 soit hors service, elle reste froide comme du marbre. J'attends toujours de recevoir les lampes de rechangent, en attendant je m'occupe du Philips sur lequel tout les fils sont à changer, le caoutchouc a presque entièrement disparu tant il est cassant.


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 02-05-2019 à 20:44 sta

    verifiez le filament a l'ohmmetre
    s'il est coupé , pomper les soudures des broches correspondante et refaire les soudures
    qq fois cela marche…...


Sujet : Central des Ondes 751 Nouveau De xaaander  Le 02-05-2019 à 23:45 sta

    Tu peux me montrer sur photo la bobine d'excitement ? Merci

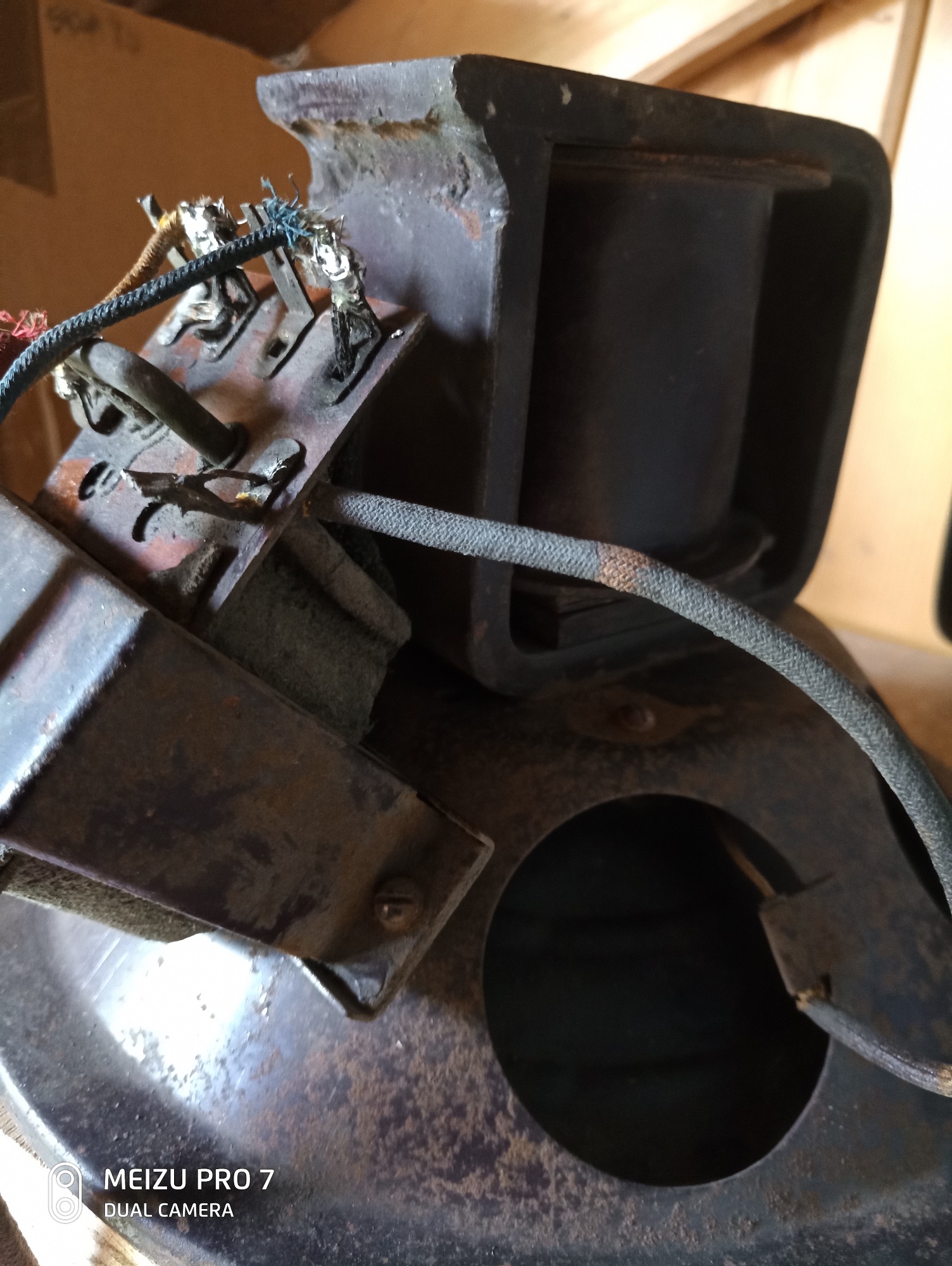

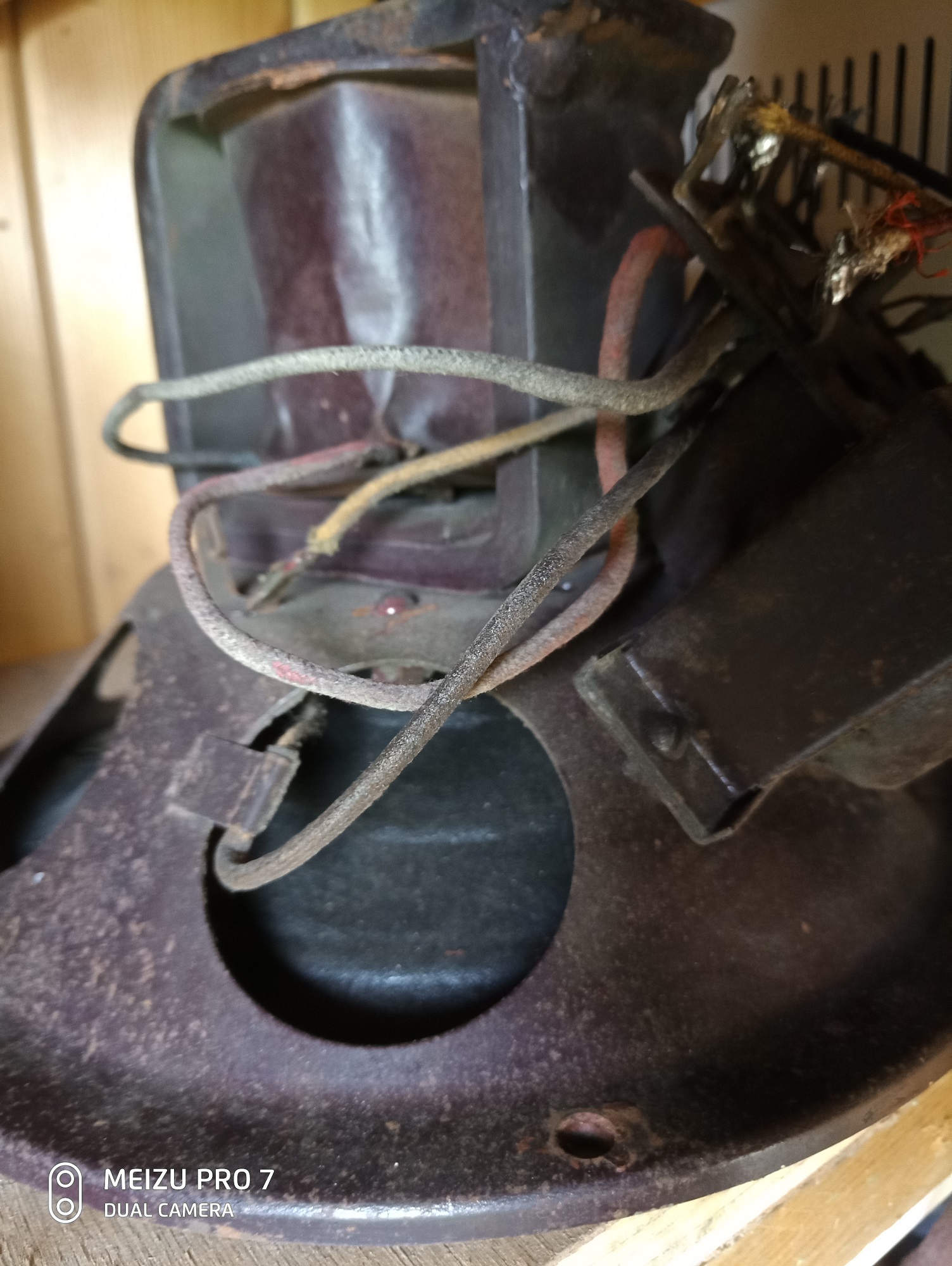

Sujet : Central des Ondes 751 Nouveau De JMW62  Le 03-05-2019 à 10:38 sta

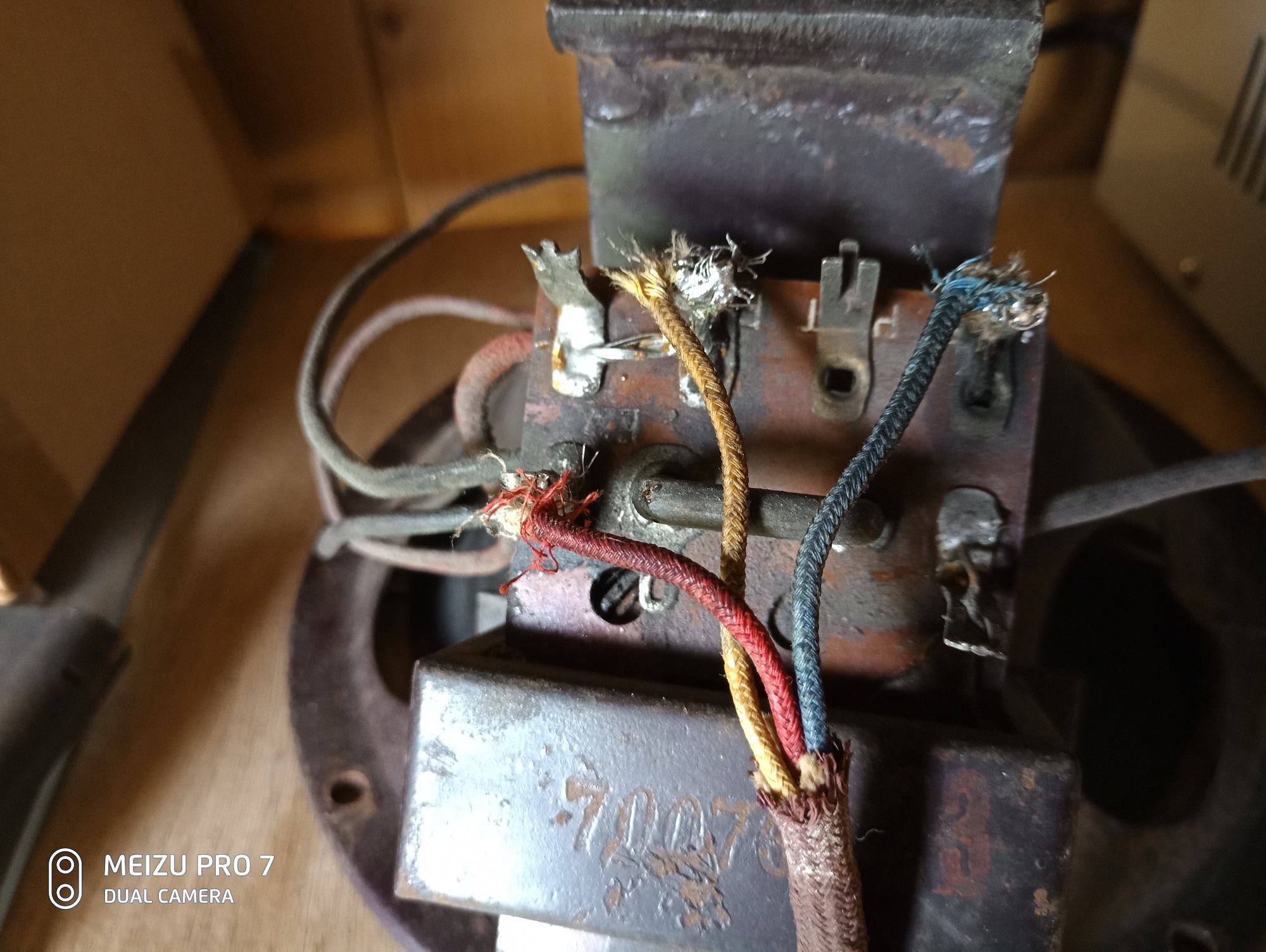

    Voila Xaaander, vue de face, gauche et droite




Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 03-05-2019 à 11:11 sta

    en nettoyant délicatement la plaquette bakelite du transfo tout est marqué dessus….




Sujet : Central des Ondes 751 Nouveau De JMW62  Le 03-05-2019 à 11:59 sta

    Oui, quel est ton problème ?


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 03-05-2019 à 17:51 sta

    Voila, restauration finie de ce poste, le remplacement de la 6B7 a résolu tout les problèmes.

    Merci pour votre aide et vos conseils pour m'avoir permis d'avancer.




Sujet : Central des Ondes 751 Nouveau De xaaander  Le 03-05-2019 à 18:54 sta

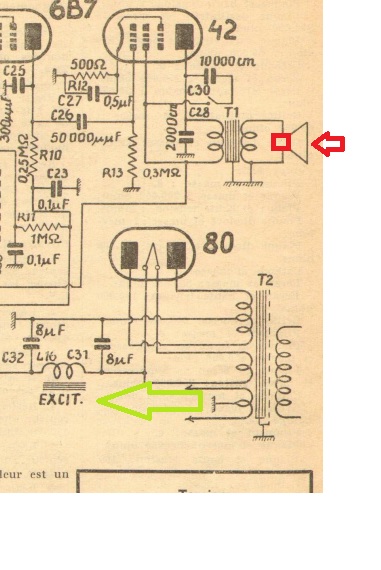

    Merci JMW62, Je pensais (voir schéma joint) que la bobine était déjà représentée sur le schéma en sortie de transfo d'impédance comme est symbolisé le HP sur les schémas d'aujourd'hui. La bobine d'excitation est donc représentée à part. Je note..




Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 03-05-2019 à 19:05 sta

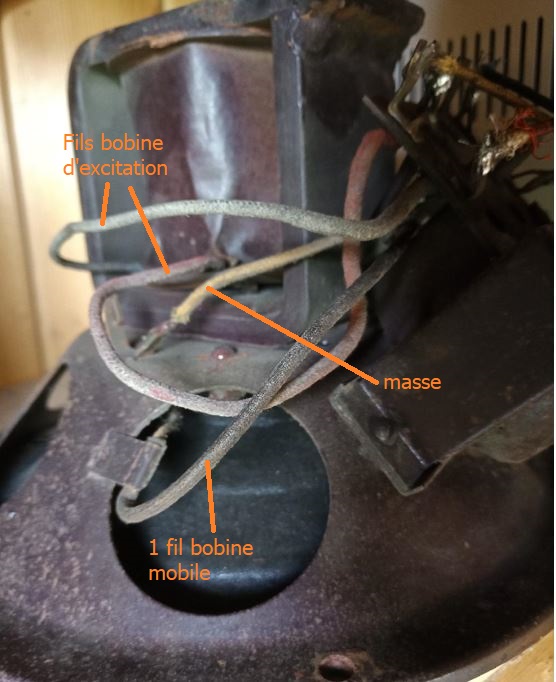

    ce que vous avez indique en rouge sur le HT est ce que l'on appelle la bobine mobile , c'est le ''moteur'' du HP

    le terme bobine d'excitation d'excitation vient des moteurs a courant continu ( le HP en est d'ailleurs un a deplacement lineaire) ou les bobines servant a generer le champ magnetique sont appelées bobines d'excitation ( aujourd'hui remplacées dans les moteurs et les HP par des aimants permanents)


Sujet : Central des Ondes 751 Nouveau De xaaander  Le 04-05-2019 à 00:00 sta

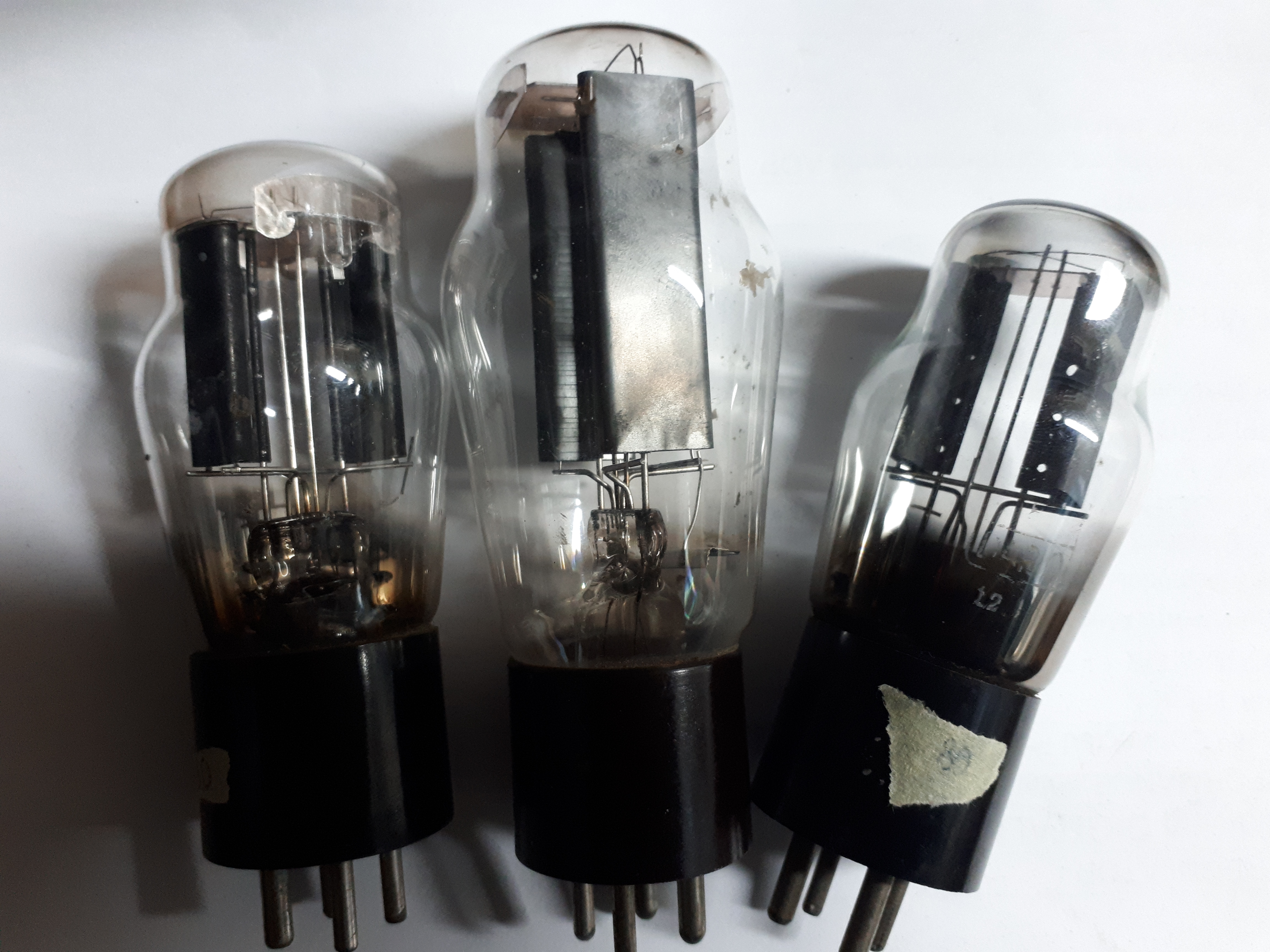

    PHOTO: Voici mes deux tubes redresseurs 80 H.S. et entre les 2, un tube sans référence qui semble identique avec les mêmes grilles et un filament en bon état.

    Puis-je me risquer à le placer sur le socle 4 broches du transfo?




Sujet : Central des Ondes 751 Nouveau De JMW62  Le 04-05-2019 à 11:46 sta

    Un dernier problème de masse subsiste sur mon 751 quand j'y adjoint un appareil en Pick Up. Le son est pratiquement inaudible à moins que je ne pose le doigt sur le châssis.

    Avez vous une solution ? Dois-je relier le châssis à la terre avec une résistance de 100 ou 200k ?


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 04-05-2019 à 11:48 sta

    verifiez la connexion de masse de la prise PU coupée ou soudure seche ,


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 04-05-2019 à 11:52 sta

    C'est fait, la connexion est bonne, j'ai vérifé a l'ohmètre.


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 04-05-2019 à 11:59 sta

    C'est arrangé, j'ai relié le chassis avec une pince croco a la masse de l'appareil branché en PU, et ca fonctionne !


Sujet : Central des Ondes 751 Nouveau De Radiolo  Le 04-05-2019 à 12:14 sta

    ça veut dire que votre connexion de masse est interrompue qq part


Sujet : Central des Ondes 751 Nouveau De JMW62  Le 04-05-2019 à 17:43 sta

    Oui j'ai ressoudé un câble tout est arrangé.
