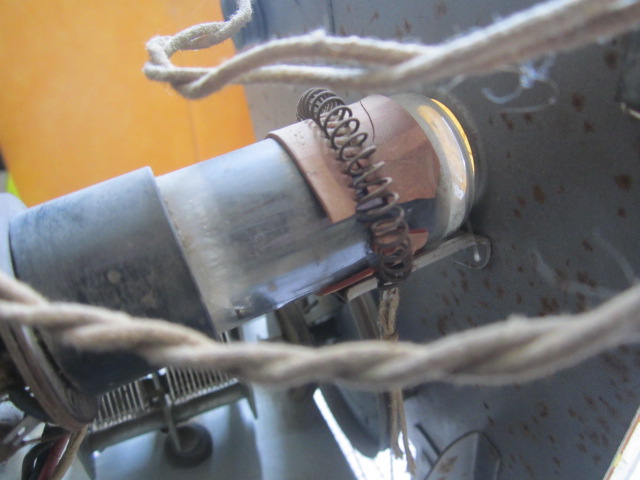

Sujet : Fixation oeil magique Nouveau De radio45  Le 27-04-2019 à 17:57 sta Bonjour, Je voudrais savoir c'est quoi comme matière ce qu'il y a sous l'oeil magique ! et surtout savoir par quoi le remplacer, est-ce du caoutchouc ? Merci pour vos réponses @+Christian

Sujet : Fixation oeil magique Nouveau De JMW62  Le 27-04-2019 à 18:10 sta Ca dépend de la radio, comment est-il fixé ?

Sujet : Fixation oeil magique Nouveau De JMW62  Le 27-04-2019 à 18:13 sta Je n'avais pas vu la photo jointe, pardon. Oui du caoutchouc est tout à fait approprié.

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 27-04-2019 à 18:16 sta un morceau de vieille chambre velo fait l'affaire

Sujet : Fixation oeil magique Nouveau De radio45  Le 27-04-2019 à 19:04 sta Merci à vous Cet oeil est fixé sur un poste Universal et je n'arrive pas à trouver le schéma électrique, auriez-vous une piste.... @+Christian

Sujet : Fixation oeil magique Nouveau De JMW62  Le 27-04-2019 à 20:19 sta Je ne connais pas cette marque, ce ne serait pas plutôt Univers ?

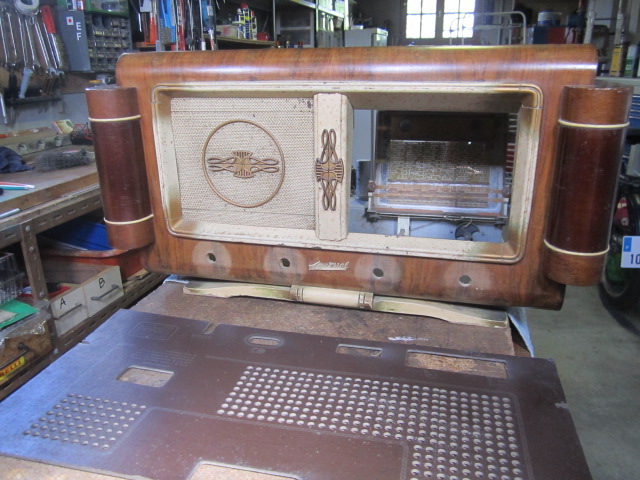

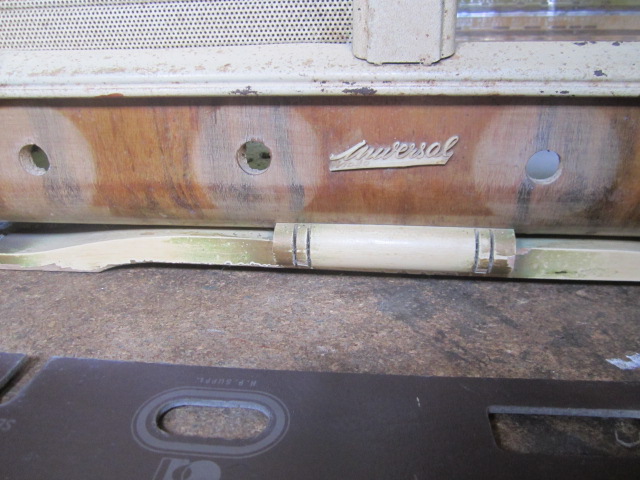

Sujet : Fixation oeil magique Nouveau De radio45  Le 27-04-2019 à 21:07 sta Voici deux photos du poste @+Christian

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 27-04-2019 à 21:19 sta il y a bien une marque universal sur doc TSF dans le GL et aussi universal radio mais pas de schema solution la liste des tubes et rechercher un schema approchant

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 08:17 sta Bonjour Radiolo, Sur le GL je n'ai rien trouvé sur le poste en question et l'idée de faire le schéma électrique suivant la liste des tubes, je pense que c'est la seule solution, yapluka Merci à tous pour vos réponses @+Christian

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 28-04-2019 à 09:38 sta donnez la liste des tubes je devrais vous trouver un schema approchant , il n'y aura qu'a le corriger

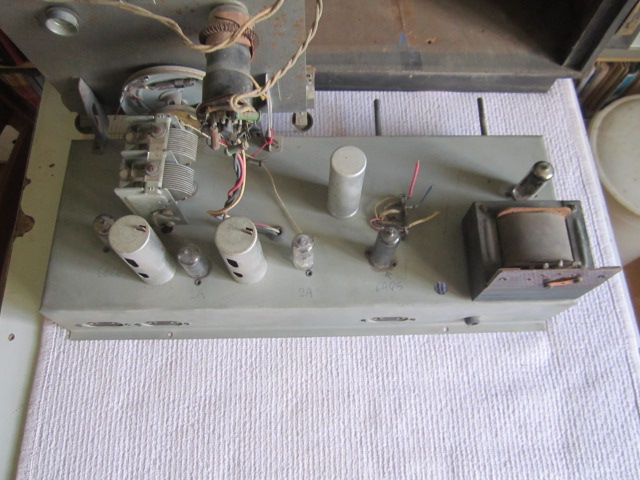

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 10:45 sta Re, Voici les tubes de gauche a droite en partant de l’entrée antenne : 6BE6, 6BA6, 6AV6, 6AQ5, à coté du transfo, une 6X4 eten plus l'oeil magique @+Christian

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 10:47 sta J'avais oublié le photo

Sujet : Fixation oeil magique Nouveau De HLJ  Le 28-04-2019 à 12:55 sta Bonjour, Vous avez au bout de ce lien https://www.doctsf.com/gr… la quarantaine de postes qui ont un jeu de lampes identique. Cetains avec le logo en ''y'' à coté de la photo ont un schéma disponible en ouvrant leur fiche par un clic sur la photo ou sur le type. Meilleures salutations. HLJ

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 13:39 sta Je vous remercie HLJ pour le lien @+Christian

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 28-04-2019 à 14:26 sta HLJ plus raide que moi…...

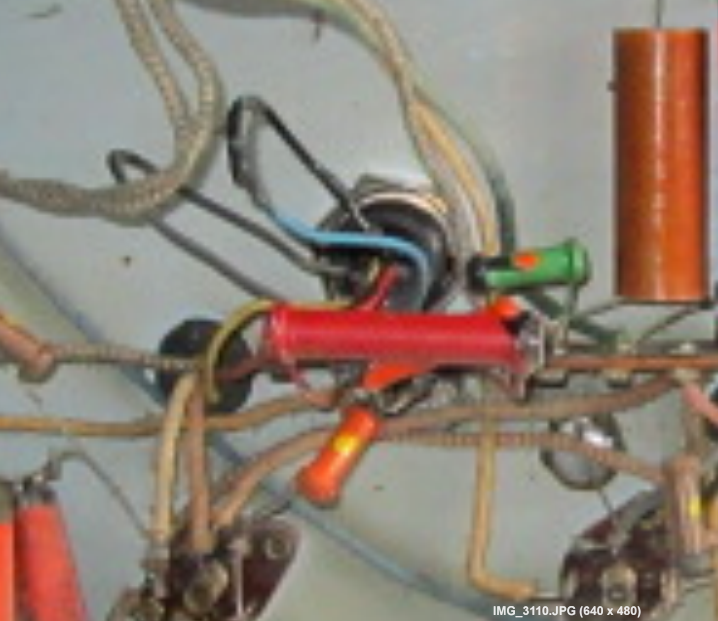

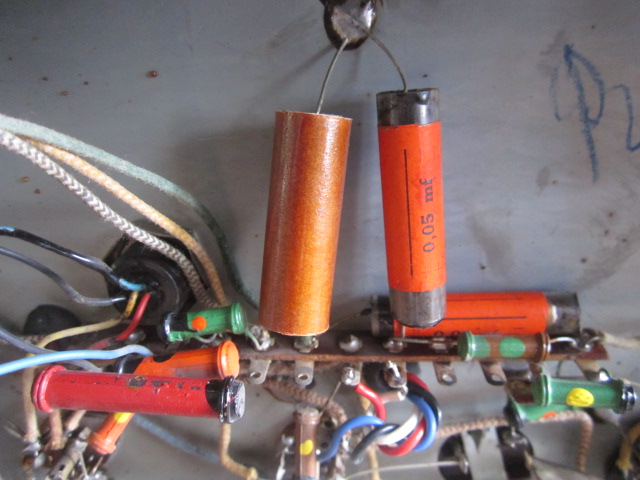

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 15:26 sta En effet mais cela n'enlève pas votre rapidité à me proposer un schéma ou plusieurs J'ai une autre question: je sèche sur ce condensateur, voir photo, c'est quoi la valeur je l'ai retourné mais il n'y a pas de marquages ! il aurait la même valeur que l'autre ? Encore merci pour vos réponses @+Christian

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 28-04-2019 à 15:50 sta ces modeles la sont souvent des chimiques ( il me fait penser a un decouplage de cathode ?) il faut le localiser dans le montage il est entre la masse et quoi ? cela apportera le reponse sure a sa fonction et sa valeur

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 17:40 sta Il est soudé d'un côté à une cosse du potentiomètre A/M et réglage du volume et de l'autre au châssis

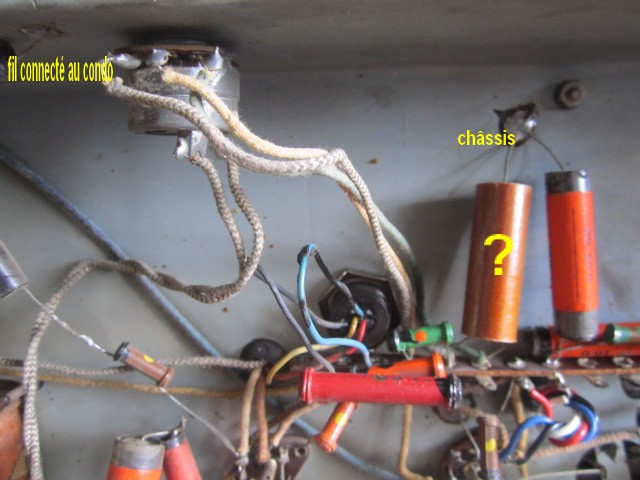

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 17:48 sta Une photo montrant la disposition du condo (?)

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 28-04-2019 à 18:03 sta etrange et bizzare…… çà me laisse perplexe il est bien sur une des 3 cosses latérales et pas sur l'interrupteur a l'arriere

Sujet : Fixation oeil magique Nouveau De radio45  Le 28-04-2019 à 19:03 sta Le fil que l'on voit et qui va à une des cosses du potentiomètre, il est soudé sur une des cosses de la barrette ou le condo est lui même soudé avec le fil et de l'autre il va au châssis...

Sujet : Fixation oeil magique Nouveau De radio45  Le 30-04-2019 à 12:17 sta Bonjour à tous Je viens vers vous, car je ne comprends pas ce condensateur double chimique métallique à vis de filtrage =( 16 et 8 µf / 550V ) il possède quatre fils, ( blanc, rouge, bleu et noir ) -Le blanc et le rouge, passe à travers un passe fils et ils sont soudés sur deux cosses, qui vont respectivement sur le transfo du HP -Le noir et le bleu reste sous le châssis et sont soudés sur une barrette à cosses Par contre celui de remplacement qui est (neuf) possède que deux cosses en sortie axial et une cosse sur le côté, donc tout cela ne fait que trois fils et non quatre ! et je ne vois pas comment souder les fils ? Merci encore pour votre aide... @+Christian PS: photos jointes  Fichier .PNG

Sujet : Fixation oeil magique Nouveau De HLJ  Le 02-05-2019 à 01:15 sta Bonsoir,. Où sont exactement soudés les 4 fils du condensateur double existant ? Vous dites ''sur une barrette à cosse'' pour le noir et le bleu, mais sont-ils soudés ensemble sur la même cosse ou sur deux cosses différentes qui ne sont pas liées ? De même de l'autre coté sur le transfo du HP les fils rouge et blanc sont ils soudés sur la même cosse ou deux cosses différentes ? Il faudrait identifier formellement à quel condensateur correspond la couleur des fils, pour le 8 F et pour le 16 F vraisemblablement ils sont complètement séparés dans le boitier tubulaire alumnium, ce qui ne va pas vous arranger si vous avez un condensateur de remplacement qui possède les (-) en commun. Parfois on trouve la signification de la couleurs des fils imprimée sur le boitier en dessous des valeurs de condensateurs cela serait utile, l'avez-vous remarqué ? Meilleures salutations. HLJ

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 02-05-2019 à 09:02 sta seule solution relever le schema de l'alim en s'inspirant d'un schema existant on saura immédiatement le type d'alim utilise un indice qui nous guiderait la cathode de la BF finale 6AQ5 directement a la masse ? ou a la masse a travers une resistance et une capa ?

Sujet : Fixation oeil magique Nouveau De radio45  Le 02-05-2019 à 15:14 sta Bonjour, @HLJ Non il n'y a rien comme inscription, par contre les fils blanc et rouge sont sur la même barrette mais sur des cosses différentes comme le bleu et le noir Au niveau condos de filtrage voila ce que je compte faire -Prendre 2 condos électrochimique de ( 16µf/550 v ) - Souder sur le premier le fil rouge (+) et le noir (-) - Idem pour l'autre, le fil blanc (+) et le bleu (-) Ainsi j'aurais mes deux condos de branchés et l'autre sera toujours en place sur le châssis et il aura les fils coupés. @ Radiolo, concernant la 6AQ5 je vais voir... Merci Christian

Sujet : Fixation oeil magique Nouveau De Michel87  Le 02-05-2019 à 15:31 sta Bonjour, Il serait peut être préférable de vérifier le câblage de la 6AQ5 avant d'envisager le remplacement des chimiques de filtrage.

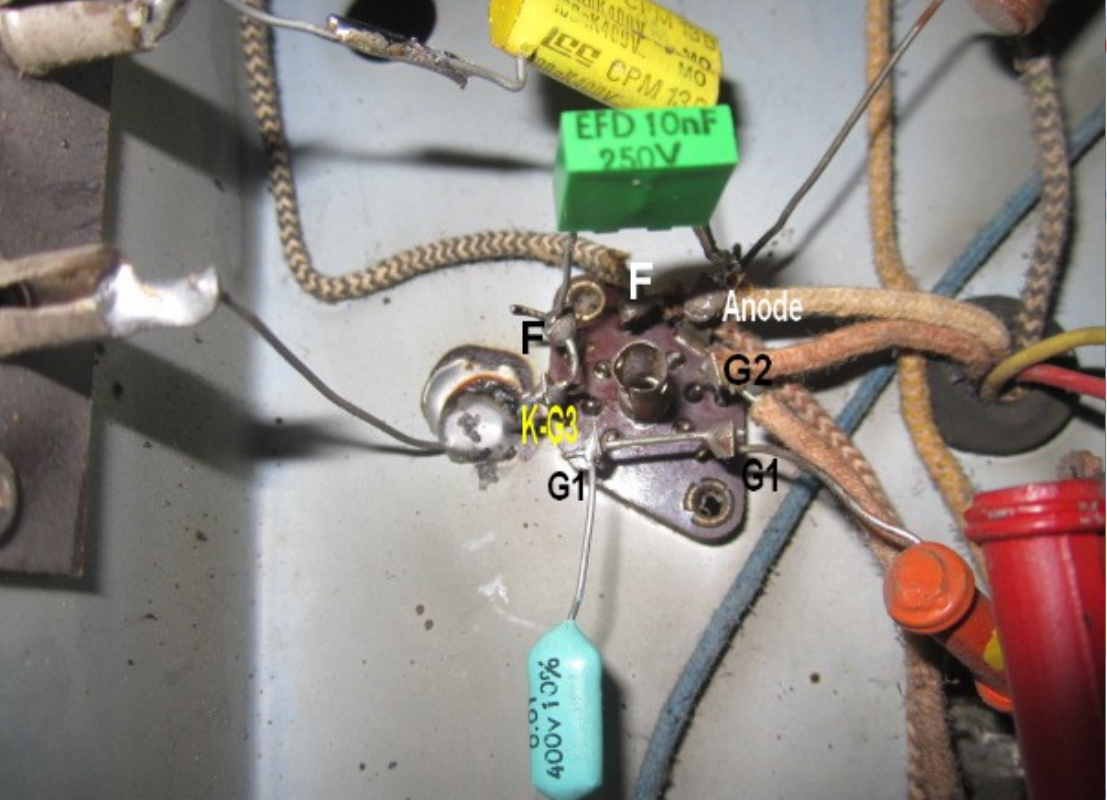

Sujet : Fixation oeil magique Nouveau De radio45  Le 02-05-2019 à 18:35 sta Ci-joint une photo du branchement de la 6AQ5, on dirait qu'elle est à la masse à travers une capa de 10 nf  Fichier .PNG

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 02-05-2019 à 18:42 sta pour moi la cosse K G3 est reunie a la masse regardez il semble y avoir un fil qui va a la soudure sur la tole du chassis

Sujet : Fixation oeil magique Nouveau De radio45  Le 02-05-2019 à 18:46 sta Non, on dirait mais ce n'est pas le cas, elle est soudé à la cosse ( F ) soit le filament

Sujet : Fixation oeil magique Nouveau De radio45  Le 02-05-2019 à 18:53 sta Mea culpa, vous avez raison ! faut que je change lunette !!

Sujet : Fixation oeil magique Nouveau De Radiolo  Le 02-05-2019 à 19:00 sta donc vous avez une polarisation par le moins il faut impérativement verifier les connexions des moins des capas de filtrage normalement le premier filtrage a son plus relié a la cathode de la valve et son moins au point milieu de l'enroulement HT verifiez ce point ( c'est le premier a verifier), c'est imperatif, une erreur ça ronflera ou pire on risque de tuer la 6AQ5 et le transfo de sortie deuxieme point a verifier , une fois le PM de la HT reperé mesurez sa resistance par rapport a la masse , le chassis) vous devez trouver une resistance de 100 a 250 ohms
